Заливка ленточного фундамента

Оглавление

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

жёсткость конструкции;
высокую ремонтопригодность;
простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Типы ленточного основания

На первом этапе строительства возводится ленточный фундамент. Под него выкапывается траншея, по ее дну укладывается слой песка. Поверх подушки монтируется гидроизоляция и только после этого можно приступать к обустройству самого основания. Ленточный фундамент может быть двух типов:

Монолитный, то есть изготовленный из бетонного раствора;
Сборный то есть собранный из железобетонных изделий.

Второй вариант используется не так часто, поскольку требует привлечения спецтехники. Также фундамент можно разделить по типу заглубления:

Мелкозаглубленный — такие конструкции подходят для строений в один этаж или легких коттеджей (каркасных, брусовых, пеноблочных). Глубина залегания в этом случае составляет 0,5-0,7 метра. Важным также является показатель по кислотности почв, он должен быть низким или средним.
Заглубленный — основание этого типа применяются для возведения домов большой этажности или при использовании тяжелых материалов, например, при строительстве монолитных коттеджей. В этом случае фундамент уходит вглубь на 0,2-0,3 м ниже уровня промерзания почвы.

Работа с грунтом под ленточный фундамент

Глубина траншеи под дом

Глубина траншеи под зависит от многих факторов. Первый из них – это тип здания, его габариты и массивность. Для каркасно-щитового дома нет необходимости делать глубокую траншею, под такой тип строений подготавливаются мелкозаглубленные фундаменты. Если стены дома кирпичные, то тут глубину необходимо делать сантиметров на 20 ниже. Тенденция довольно понятная: чем массивнее здание, тем надежнее должен быть фундамент, а значит, необходимо делать глубже котлован.

Схема видов ленточного фундамента.

Вторым фактором, влияющим на глубину траншеи, является климат. В северных широтах в зимний период грунт промерзает довольно глубоко, так вот в этом случае ленточный фундамент необходимо заглубить ниже точки промерзания почвы. В частности, если в доме планируется делать подвал или иное помещение, то фундамент должен стоять на 20-25 сантиметров ниже уровня промерзания.

Учитывать необходимо и такие факторы, как состав почвы и масса перекрытий. Кроме того, для внутренних стен дома можно проектировать немного меньше, им достаточно глубины в 40-50 сантиметров.

Еще стоит помнить, что ленточный фундамент выгоден своей дешевизной, но предназначен прежде всего для легких конструкций и надежных грунтов. Если вы не уверены в грунте или строите дом из тяжелых материалов, то остановите свой выбор на фундаменте другого типа.

Рытье траншеи вручную или с помощью экскаватора?

Основные работы по работе с грунтом выполняют с помощью экскаватора, особенно если почвы имеют высокую пластичность благодаря высокому содержанию глины и влаги. Такая работа должна быть поручена профессиональному экскаваторщику, самостоятельно лучше не пытаться. Работу по выкапыванию котлована лучше всего проводить в сухой сезон (летом или ранней осенью), когда в почве содержится минимальное количество влаги. А влажный грунт требует к себе большего внимания и усилий по удалению и транспортировке. К тому же, стоит помнить, что в зимний период стоимость услуг экскаватора стоит вдвое больше. Поэтому именно весной лучше всего начинать строительные работы.

Схема устройства под фундамент.

Прежде чем приступить к рытью котлована под ленточный фундамент, необходимо оценить обстановку на участке, нет ли поблизости других строений или их остатков. Если такие объекты присутствуют, то траншею необходимо сделать процентов на 20-25 глубже основания фундамента этих строений. Стоит углубить котлован на 5%, если он строится на месте старого. Это делается для того, чтобы снизить нагрузку на фундамент и предотвратить его преждевременное разрушение.

Траншею под ленточный фундамент можно выкопать и вручную. В этом случае стоимость работы будет ниже, но и качество работы и скорость также будут ниже. Лучше использовать ручной труд при разработке грунта лишь в некоторых случаях, когда требуется тонкая и аккуратная работа, под некоторые виды коммуникации, при сыпучих грунтах и т.д.

Выравнивание основания песком

Если вам необходимо выровнять территорию, если грунт у вас на участке проблемный, неоднородный и непредсказуемый, то советуем сделать защитную песчаную подушку. Для ленточного фундамента песчаная подушка под опалубку должна быть высотой примерно в 40-50 см. Но этой цифры подушка должна достигнуть только после тщательной утрамбовки. Чем толще будет подушка, тем меньшей деформации можно ожидать от фундамента под действием пучения почвы. Но толщина подушки может существенно варьироваться и в зависимости от климата. Например, в той же Англии нормой для песчаной подушки является высота в 20 см.

Бетонная подготовка под ленточный фундамент

Схема устройства песчаной подушки.

Бетонная подготовка – это слой из «тощего» бетона или щебня, выстланного под основной массой фундамента. Он предназначен для защиты массы фундамента от потерь бетонного молочка, помогает быстрей достигнуть нужных кондиций для основания дома, помогает более равномерно распределить нагрузку на грунт и облегчает создание арматурной основы для ленточного фундамента.

Для бетонной подготовки используется цемент марки М300 или М400.

Подготовительные работы

При проектировании конструкции фундамента следует учесть, что ширина основания должна быть минимум на 15 см больше, чем стены дома.

Для строительства фундамента следует подготовить:

штыковую и совковую лопату (несколько штук);
уровень;
шнур для разметки;
ребристую арматуру (сечением от 10 до 14 мм);
вязальную проволоку;;
цемент, щебень и речной песок;
пиломатериалы для опалубки;
молоток, топор, гвозди и ножовку (для опалубки);
оборудование: бетономешалку.

Перед тем как сделать ленточный фундамент своими руками, необходимо самостоятельно составить план работы для исключения простоев. Все необходимое для проведения работ нужно завести сразу на стройплощадку и организовать складирование в непосредственной близости к месту строительства.

Разметка участка

Используя колья и шнур, зафиксировать расположение всех конструктивных элементов фундамента. Если выбранный участок изначально имеет неровный рельеф, требуется использование набора реек и строительного уровня. Все углы фундамента тщательно выверяют, делая их идеально прямыми. Контролируют отметки низовья при помощи теодолита по всем углам и в точках пересечения ленты.

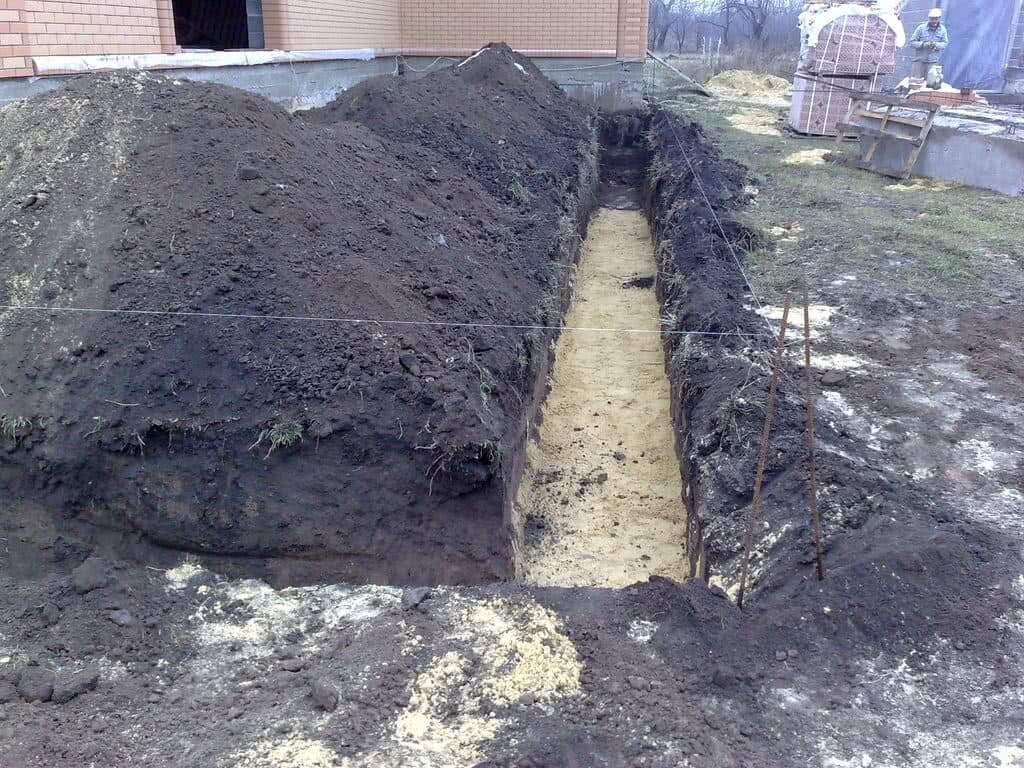

Подготовка траншеи

Траншею под фундамент можно подготовить вручную или использовать услуги экскаватора. Полученное основание необходимо вручную тщательно выровнять, убрать неровности и обрушения.

Устройство подушки

В готовую траншею необходимо уложить подушку из песка и гравия. Каждый слой должен быть примерно в 120-150 мм в высоту. После укладки каждый слой нужно утрамбовать, постоянно проливая водой.

Для изоляции на готовую подушку укладывают прочную полиэтиленовую пленку. В качестве альтернативы можно по подушке сделать проливку бетонного раствора и выдержать 7 дней для схватывания состава (проводится проливка более жидким составом бетона).

Установка опалубки

Сооружают опалубку из струганных досок (можно по одной стороне) толщиной около 40-50 мм или щитовой опалубки, которую необходимо очистить и тщательно смочить водой перед заливкой бетона. Кроме этих материалов, для опалубки можно использовать шифер, влагостойкую фанеру, листы ОСБ и другой листовой материал.

Возведение опалубки постоянно контролируют на вертикальность. По высоте каркас должен возвышаться на 30 см над поверхностью земли для обустройства небольшого цоколя. В опалубке укладывают асбестобетонные трубы под завод в дом канализации и водопровода.

Установка арматуры

Армированный каркас обустраивают на этапе сооружения опалубки. Арматуру монтируют и собирают в каркас сразу по всему периметру конструкции

Важно, чтобы у используемых прутиков металла диаметр был одинаков. Каркас вяжут в соответствии с проектной документацией и выбранной технологией строительства ленточного фундамента

Если проекта нет, то в стандарте каркас составляют вертикально в два ряда по ширине фундамента из арматуры, скрепляя горизонтально вязальной проволокой. Количество арматуры будет зависеть от глубины фундамента и может проводиться с шагом по 10, 15 или 25 см.

Каркас закладывают по всей высоте конструкции, жестко связывая его и сверху и снизу. Вместо связки можно воспользоваться сваркой, которую удобней делать не в траншее, а отдельными фрагментами на участке. Потом все соединяют уже на месте. Однако сварную конструкцию необходимо будет дополнительно прогрунтовать или покрасить масляной краской для антикоррозийности.

Заливка бетоном

В опалубку бетон заливают постепенно. Обычно каждый слой делают толщиной по 15-20 см и трамбуют специальной деревянной трамбовкой для исключения пустот в фундаменте. Нужно обязательно простукивать стенки в опалубке (желательно вибратором для бетона или деревянным молотком).

Бетонную смесь можно заказывать готовую с завода ЖБИ или приготовить на месте с помощью мощной бетономешалки. Обычно на одну часть цемента берется три части сеянного чистого песка и пять частей щебня. Состав может варьироваться в зависимости от времени года и сложности строения.

Нужно следить за тем, чтобы каждый слой был одинаковой консистенции и состава. При работе в зимнее время нужно использовать подогреватель бетона, обкладывать постоянно конструкцию минеральной ватой и пользоваться специальными морозостойкими присадками. К расслоению бетона может привести литье раствора с высоты более 1,5 метра. Поэтому лить бетон лучше всего с помощью желобов.

После его заливки в нескольких местах протыкают щупом для удаления воздуха. Для равномерного набора прочности, особенно в летний период, готовый фундамент рекомендуется закрыть пленкой.

Общая характеристика

Опираясь на нормы ГОСТ, ленточный фундамент – железобетонная плита с длиной от 78-298 см, шириной от 60-320, высотой до 5 см.

Особенности:

длительный срок службы;
постройка конструкций за короткий срок;
можно устанавливать вручную не используя тяжелую технику.

Для определения давления конструкций на основание необходимо определить массу с индексом. Ленточные фундаменты выигрывают по сравнению со свайными и плиточными видами.

На заметку!Для расчета сметы необходимо взять расчет стоимости монтажных работ и вложения в материалы для строительства.

Обычная цена погонного метра основания из бетона не превышает 10000 рублей. В эту цифру входят:

особенности почвы;
площадь подвального этажа;
количество материалов для строительства;
глубина;
основные размеры фундаментной ленты.

На срок службы влияет выбор участка под строительство, учет всех необходимых требований и норм строительства. При соблюдении всех правил сроки можно увеличить на несколько десятков лет.

При покупке материалов необходимо учитывать:

кирпичный можно эксплуатировать до 50 лет;
сборная конструкция может прослужить до 75 лет;
монолитные блоки увеличивают срок службы до 150 лет.

Материалы для строительства ленточного фундамента

Выбор материалов зависит от вида фундамента. Чтобы выложить сборную ленту, потребуются:

фундаментные блоки или плиты;
кирпич и бетонный раствор;
гидро и теплоизоляционный материал;
арматура.

Кирпич и бетонный раствор нужен для заделки стыков между блоками, так как невозможно выложить стену без зазоров. Арматура понадобится для укладки на обрез ленточного фундамента бетонного пояса, который объединит элементы в единую конструкцию. Это обеспечит равномерное распределение веса здания по блокам.

Для закладки монолитного варианта нужно приготовить:

арматурные стержни;
доски или листы пенополистирола для опалубки;
вязальную проволоку для сборки арматурного каркаса;
цемент при самостоятельном приготовлении бетона.

Дренаж и песчано-гравийная подушка под фундамент

Внутренний дренаж фундамента

Необходим при высоком уровне пролегания грунтовых вод, его можно определить с помощью проведения геологии, если имеются сомнения в его необходимости. Зачастую для облегченных домов небольшой площади, достаточно поверхностного дренажа, который обустраивается уже после заливки фундамента.

Поземный внутренний дренаж, необходим только при высоком уровне грунтовых вод, в условиях повышенной влажности.

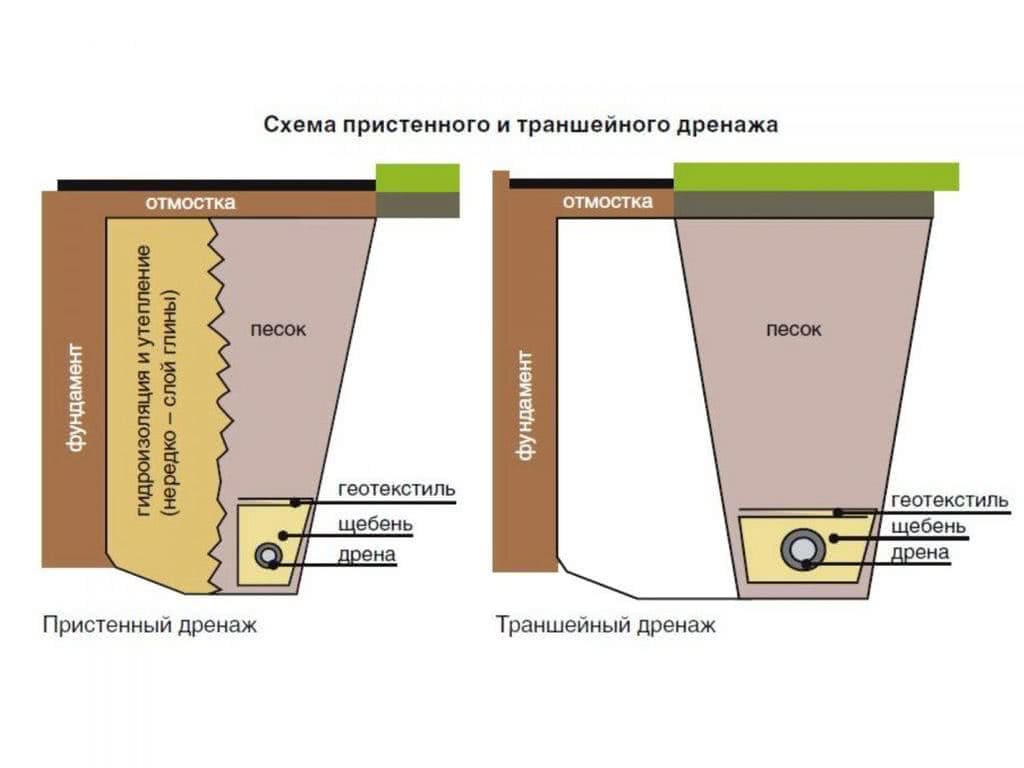

схема внутреннего дренажа фундамента

Подушка для фундамента

Необходима для создания устойчивого и прочного основания для фундамента. Так же, она способствует предотвращению впитыванию влажности фундаментом, поскольку песчано-гравийный слой создает дренажный эффект, по которому влажность не может подниматься вверх, а скапливается только у основания подушки и сосредотачивается непосредственно в грунте.

По технологии песчано-гравийная подушка обустраивается следующим образом:

трамбовка гравийного слоя подушки

Поочередно просыпаются слой гравия и слой песка, до достижения требуемой высоты.

Просыпается из песка и гравия по всему дну траншеи и ее высота должна составлять от 10 до 30 см, в зависимости от веса будущего здания. Для одноэтажного каменного дома, достаточно 20 см , для легких деревянных домов от 10 до 15 см, в зависимости от используемого пиломатериала материала.
Первым слоем просыпается гравий или щебень на высоту примерно 5 см.
Вторым слоем на высоту до 5 см просыпается песок, который разравнивается, проливается водой и утрамбовывается.
Таким образом, слой за слоем достигается необходимая высота подушки, завершающим слоем должен быть песчаный. Подушку обязательно необходимо хорошо утрамбовать и пролить водой, что бы песок плотно осел между гравием.

песчано-гравийная подушка

Признак хорошо утрамбованной подушки – это когда при хождении, не остается углублений на песчано-гравийной поверхности. Во время просыпки, используя строительный уровень, необходимо проверять горизонт, что бы не допустить перекосов в основании.

Земляные работы

Сконструировать ленточный фундамент своими руками пошаговая инструкция, даст возможность изучить порядок проведения земельных работ во время подготовки под конструкцию. На основу влияют некоторые факторы. Это касательные, которые стараются сдвинуть конструкцию в бок или вытолкнуть ее вверх по касательной линии. А также выталкивающие, но они в основном актуальны только для низко глубинных фундаментов.

Отталкиваясь от подобных факторов, для усиления изделия, необходимо изготовить не только песочную подушку, но и заполнить боковые пустоты. Можно использовать щебень, песок и песочно-глиняную смесь.

Часто изготовляют ленточный фундамент с акцентом, что его нижняя часть будет стенами подвального помещения. Для укрепления подобных конструкций так называемые стены желательно утеплить пенополистиролом, который фиксируется сверху изоляции. Также рекомендуется утеплитель использовать на дне выкопанной ямы.

Для подобных работ, когда изготовляют опалубку для ленточного фундамента своими руками, стараются выкапывать траншею большей ширины. Получается достаточное расстояние для организации гидроизоляции и фиксации утеплителя.

По рекомендации опытных строителей, если фундамент предполагает возведение большого, его лучше делать глубиной более 1,5 метра, и желательно с использованием спецтехники, так как самостоятельное конструирование фундамента занимает в 4 раза больше времени и сил.

Земельные работы на этом этапе далеко не закончены, еще необходимо изготовить гидроизоляцию и утеплить основание фундамента, а также организовать дренаж.

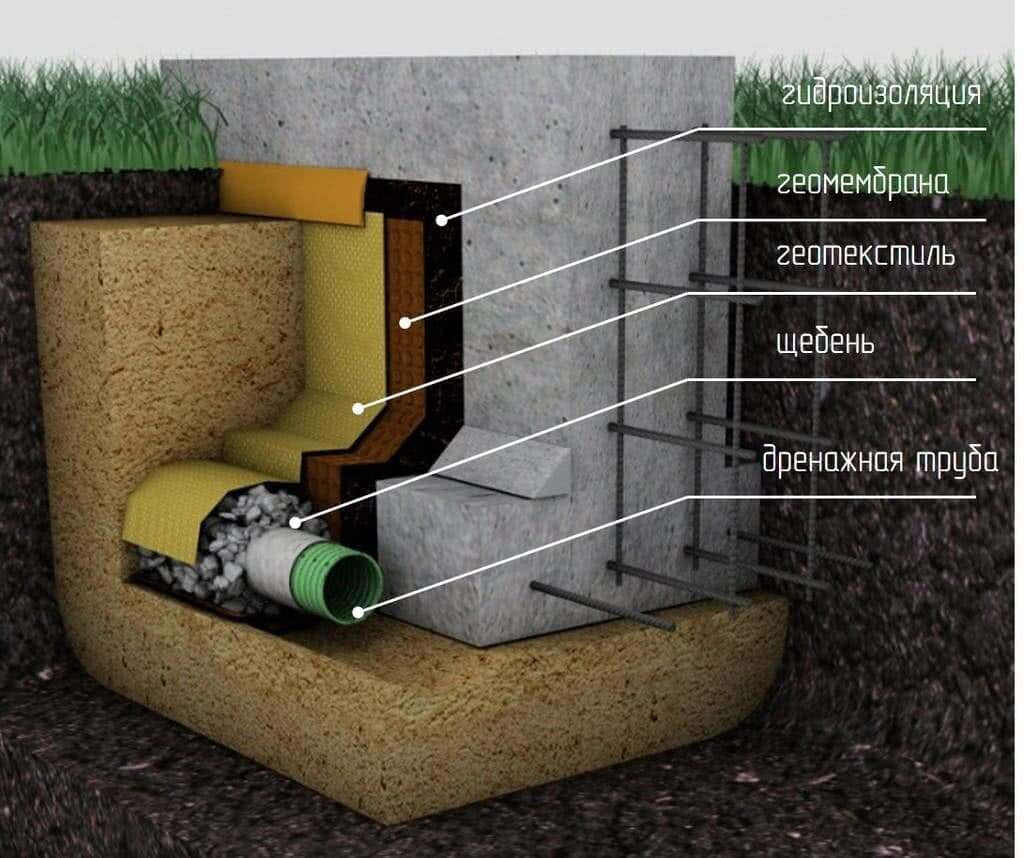

Дренаж в фундаменте

Этот этап земельных работ проводится в таком порядке:

вне траншеи изготовляется углубление в 30 см ниже подошвы конструкции;
далее организовывается общий уклон системы в одну из сторон, но не более, чем на 4 градуса;
в месте сбора конденсата делается углубление с герметичной емкостью, но горловина должна выступать за пределы;
дно углубления обязательно должно быть отсыпано щебнем, для трамбовки подсыпки можно использовать вибратор;
затем на подушку укладываются дренажные трубы, которые запускаются в колодец;
по углам конструкции устанавливаются смотровые окошки, они часто из гофрированной или обычной трубы с наличием заглушек;
и в завершении конструирования дренажной системы ее засыпают щебнем

Чтобы изготовить ленточный фундамент своими руками пошаговая инструкция, должна соблюдаться даже во время проведения земельных работ. Таким способом заглубленные конструкции ленточных фундаментов будут сохранять в доме сухость

Важно во время таких мероприятий организовать работу таким образом, чтобы после дождей вода не поступала в накопительную емкость и не переполняла ее

Если вы ищете советы как построить фундамент для дома, то рекомендуем при строителсьве добавить в конструкцию фундамента дренаж.

Не менее важно правильно сконструировать подушку. Лучше слоя укладывать постепенно и хорошо утрамбовывать

После такого сочетания, строение будет в отличном состоянии на протяжении долгого времени.

Если во время организации гидроизоляции был использован рубероид, вам нужно знать, что, когда резко повысится уровень грунтовых вод, он не защитит фундамент. По такой причине лучше организовать качественную гидроизоляцию и быть уверенным, что она все нагрузки вполне выдержит

Пошаговая инструкция – фундамент своими руками

Толщина и высота ленты рассматриваемого основания, а также глубина ее заложения подбираются на основе анализа грунта, климатических условий местности и этажности возводимого дома. Не имея познаний в данной сфере, этот этап проектирования лучше доверить профессионалу. Существует немало нюансов и требований ГОСТов, которые обязательно необходимо соблюсти.

А вот создавать опору под свой дом по уже готовому проекту вполне можно и самостоятельно. Но чтобы не допустить ошибок, лучше всего делать ленточный фундамент самому с пошаговой инструкцией, которая приведена ниже. В ней описаны все тонкости строительства подобной конструкции для типового одноэтажного коттеджа.

Этапы работ

Первый этап – разметка и земляные работы. Независимо от глубины заложения подошва должна опираться на прочные пласты грунта. Это могут быть глины, супеси, каменистые наслоения либо суглинки. Обычно они скрыты под дерном и слоями обычной земли. Все это придется срыть и убрать, прежде чем начинать возводить основание дома.

Для разметки участка понадобятся колышки, рулетка и бечевка. Если грунт плотный, то из стенок вырытой траншеи получится отличная опалубка. Надо будет лишь нарастить ее потом сверху. Если же почва рыхлая и постоянно осыпается, то траншею придется копать несколько больше по ширине, чтобы внутри ямы можно было выставить опалубочные доски.

Второй этап – подготовка подушки. Дно выкопанной траншеи выравнивается песком и мелким гравием. Этот песчано-гравийный слой следует тщательно утрамбовать, поливая водой по мере насыпки. В высоту он должен получиться в пределах 10–30 см. Эта подушка служит для перераспределения и снижения точечных нагрузок на ленточный фундамент снизу при сезонном вспучивании грунта.

Третий этап – выставление опалубки. Здесь понадобятся бруски сечением от 30 до 40 мм и доски толщиной 15–20 мм либо ламинированное ДСП. Создаваемая для бетонного основания дома опалубка обязана будет впоследствии выдержать немалую массу заливаемого в нее бетона. Делать ее следует прочной и надежной. Если после заполнения бетонной смесью она разрушится, то все придется начинать заново.

Если грунтовые воды на стройплощадке залегают высоко, то железобетону потребуется гидроизоляция. Сверху на уровне цоколя дома она обычно делается обмазочной. А для защиты той части основания, что остается в земле следует в траншею по бокам и на дно уложить рубероид. Он надежно защитит бетон от избыточной влаги в почве на стадии его застывания и после.

Четвертый этап – укладка арматуры. Для армирования обычно применяют стальные стержни в 14–16 мм сечением и тонкую перевязочную проволоку. Скрепить арматуру также можно электросваркой. Но в этом случае необходим опыт работы со сварочным аппаратом и он сам. Плюс при выполнении сварки надо быть готовым к появлению в дальнейшем коррозии металла.

Внутри траншеи в итоге должен сформироваться каркас из арматуры с ячейками в 25–30 см. Причем укладывается он так, чтобы сталь со всех сторон оказалась закрыта заливаемым бетоном. В противном случае металл начнет неизбежно ржаветь, дом тогда долго точно не простоит.

Пятый этап – заливка бетона либо выкладка ФБС. Если фундамент для возводимого дома решено обустраивать по блочной технологии, то это сильно ускоряет процесс его строительства. Здесь не придется делать опалубку и ждать почти месяц до завершения схватывания бетона.
Однако опора на фундаментных блоках обойдется дороже, нежели монолитный аналог. Плюс для них придется траншею рыть большего размера по ширине. Для распределения нагрузок для нижнего ряда кладки ФБС делаются с расширяющимся основанием.
Если для устройства опоры выбран монолитный вариант, бетон следует заливать сразу по всей поверхности. Никаких разрывов по длине и никаких слоев по высоте. Монолит на то и монолит. Дом должен стоять на надежном основании.

При самостоятельной подготовки бетонной смеси надо смешать цемент, песок и щебень в пропорциях 1:3:3

Но лучше изначально заказать готовый раствор с маркой М300 и выше.

При заливке бетона крайне важно следить, чтобы внутри него не образовалось пустот. Для выполнения уплотнения есть специальные вибромашины

Однако можно также воспользоваться отрезком арматуры для протыкания залитой массы и выпускания из нее воздуха.

Шестой этап – гидроизоляция и отмостка. К гидроизоляционным работам разрешено приступать через 3–4 дня после заливки бетона. До полного его схватывания требуется порядка трех недель. Но обрабатывать мастикой пусть еще и не полностью застывший ленточный фундамент для дома можно уже начинать.

Также по всему периметру строения потребуется сделать отмостку для отвода дождевой воды подальше от его стен.
