5 правил как выбрать автомат не по току и мощности

Оглавление

Плюсы и минусы УЗО

Положительными свойствами являются:

Трехфазные УЗО и дифавтомат

При монтировании УЗО совместно с автоматическим выключателем можно легко понять причину срабатывания механизма. В случае если УЗО сработает, это говорит о наличии неисправности или утечки тока в электросети или в самих электроприборах. Ежели, произойдет отключение автомата, стоящего совместно с УЗО, то это свидетельствует о высокой нагрузке на защищаемой линии или возникновении короткого замыкания.

При поломке защитных устройств, для ликвидации неисправности достаточно поменять только один испорченный механизм для дальнейшей работы электрической системы.

Также необходимо помнить о том, что УЗО бывает двух видов, это следует учитывать при выборе, так как одно из них для работы нуждается в дополнительном питании. Вследствие этого, если автомат сработает и обесточит всю линию, то электронное УЗО уже не сможет функционировать, так как нет дополнительного источника питания.

Минусами устройства защитного отключения являются:

УЗО нуждается в добавочной защите. В этой роли выступает автоматический выключатель. Такой тандем занимает больше место в главном щитке. Вследствие этого монтаж будет более трудоемким. Потому что при установке УЗО, необходимо предварительно присоединить фазный провод к автомату. И только потом запитать перемычку от него и нулевой проводник на входные клеммы УЗО.

Устройство защитного отключения срабатывает лишь, когда в сети возникает утечка. При этом УЗО способно защищать человека от поражения электрическим током, а также электрическую линию. Ежели в электролинии возникла высокая нагрузка или короткое замыкание в этом случае она остается незащищенной и продолжает греться, что приводит к плавлению электропроводки, а вследствие, и к ее возгоранию.

Дело в том, что УЗО не выполняет функций по обеспечению сохранности электрической цепи. Если неполадка связана с перегрузкой или коротким замыканием. При одновременном использовании электроприборов, обладающих большой мощностью, УЗО не сработает. При этом электролиния будет греться и перегорит вместе с данным механизмом, если не установлена дополнительная защита. Поэтому и устанавливается УЗО вместе с автоматическим выключателем. УЗО защищает от утечки тока, а автомат — от высокой нагрузки и короткого замыкания.

Достоинства и недостатки

К преимуществам использования соединительных гребенок на основе меди следует отнести:

Простота и высокая скорость сборки.
Получение качественного и надежного электрического соединения.
Снижение общего количество контактов в два раза, что повышает надежность образующихся соединений.

При установке типовых перемычек, сделанных из электромонтажных проводов, на один зажим приходится сразу два оголенных контактных конца. При использовании же гребенки однофазной, например, используется всего один зубец (отвод).

Специалисты по монтажу по-своему решают проблему экономии контактов – они соединяют автоматы не отдельными перемычками, а сплошным проводом. Для этого в зонах электрических соединений делаются петли с нужным радиусом изгиба.

К недостаткам способа подключения, при котором используются шины электрические соединительные, относят:

Неудобство замены прибора автоматической защиты, поскольку в этом случае приходится снимать всю гребенку целиком.
Невозможность добавления еще одного автомата (для этого потребуется новая ее размерность).

Одно из возможных решений проблемы второго случая – заблаговременно установить в щиток резервные приборы с часто используемыми номиналами 10 и 16 Ампер. Их выводные контакты до определенного момента времени оставляются незадействованными, а сами они постоянно остаются в выключенном состоянии.

Советы по выбору дифференциального автомата для дома и квартиры

Требования безопасности обустройства электрических сетей, предназначенных для частного дома, квартиры или для дачи, предусматривают установку и подключение двух видов защиты. Первая — от короткого замыкания (КЗ) и контроль по токовой нагрузке. Вторая — защита жизни и здоровья человека от поражающего воздействия электричества в случае соприкосновения с токоведущими частями электрооборудования, а также в случаях токовых утечек. В обоих случаях защититься можно, подключив в щитке дифференциальный автомат. Однако чтобы аппарат работал правильно, нужно с пониманием подойти к выбору его характеристик. Далее мы расскажем, как выбрать дифавтомат по мощности и току утечки.

Ответы на 5 часто задаваемых вопроса:

Нужна ли установка УЗО в домах, где выполнено защитное заземление?

При замыкании фазового проводника на «землю» электричество будет «стекать» в обход нулевого провода. Металлические корпуса электроприборов при этом могут оказаться под напряжением и не причинят опасности пока сопротивление человека много выше чем «земли». Однако такой прибор будет таить в себе опасность и если существенной перегрузки не будет, то автоматический выключатель не сработает. При неконтролируемой утечки энергии возникает опасность нагрева и пожара. Применение диф реле обезопасит от данных случаев.

Можно ли вместо автомата до счетчика и УЗО после него установить один дифавтомат после счетчика?

Да. Также можно поставить автоматический выключатель после счетчика при обязательной установке разъединителя (рубильника и т.п. – требования ПУЭ) до счетчика.

Имеется два диф реле последовательно включенные в цепь. При срабатывание защиты ближней к потребителю, отключается вся группа нагрузок. Какое устройство защиты следует убрать из проводки?

Достаточно применить диф реле с селективностью (часто маркируется буквой S) для группы потребителей. Последовательное включение диф реле регламентируется требованиями ПУЭ 7.1.73.

Необходимо ли устанавливать УЗО на ввод для деревянного частного дома? Ведь дом достаточно «изолирован»?

Частные дома часто имеют ввод от воздушной линии через протяженный кабель. При небольшом значении потребления не происходит защитного отключения автоматами и не обеспечивается быстрое выключение. Кроме того по Техническому циркуляру №31.2012 установка диф защиты является обязательной противопожарной мерой.

Защитит ли диф реле в случае обрыва нулевого провода?

При отсутствии тока утечки срабатывание защиты не произойдет, но при его появлении произойдет отключение. Таким образом даже при отгорании нуля защитит от утечки. От самого факта обрыва нулевого провода диф реле не защищает. Это замечание справедливо для электромеханической защиты, для электронной, требующей для нормальной работы и нуль и фазу, появляется опасное состояние, когда защищаемая нагрузка может привести к электроудару. Поэтому применять электронный тип не рекомендуется.

Выбор УЗО по параметрам

После того как схема подключения УЗО готова, надо определяться с параметрами УЗО. Как вы знаете, оно сеть от перегрузок не спасет. И от короткого замыкания тоже. Эти параметры отслеживаются автоматом защиты. Чтобы обеспечить безопасность всей проводки, на входе ставят вводной автомат. После него стоит счетчик, а затем обычно ставят противопожарное УЗО. Оно выбирается специфически. Ток утечки 100 мА или 300 мА, а номинал — тот же что и у вводного автомата или на ступень выше. То есть, если входной автомат стоит на 50 А, УЗО после счетчика ставят либо на 50 А, либо на 63 А.

Противопожарное УЗО выбирают по номиналу вводного автомата

Почему на ступень выше? Потому что срабатывают автоматические защитные выключатели с задержкой. Ток, превышающий номинальный не более чем на 25%, они могут пропускать не менее часа. УЗО на длительное воздействие повышенных токов не рассчитано, и с большой вероятностью оно сгорит. Дом останется без электричества. Но это касается определения номинала противопожарного УЗО. Другие выбираются по-другому.

Номинальный ток

Как выбрать номинал УЗО? Он подбирается по методике определения номинала автомата — в зависимости от сечения провода, на который устанавливается устройство. Номинальный ток защитного устройства не может быть больше максимально допустимого тока для данного провода. Для простоты выбора есть специальные таблицы, одна из них ниже.

Таблица подбора номинала автомата защиты и УЗО

В крайнем левом столбце находим сечение провода, правее есть рекомендуемый номинал автомата защиты. Такой же должен быть и у УЗО. Так выбрать номинал защитного устройства от тока утечки несложно.

Величина тока отключения

При определении этого параметра тоже понадобится схема подключения УЗО. Номинальный отключающий ток УЗО — это величина тока утечки, при котором происходит отключение питания на защищаемой линии. Этот параметр может быть 6 мА, 10 мА, 30 мА, 100 мА, 500 мА. Самый малый ток — 6 мА — используется в США, в европейских странах и у нас их и в продаже нет. Устройства с максимальным током утечки в 100 мА и выше ставят в качестве пожарной защиты. Они стоят перед входным автоматом.

Для всех остальных УЗО этот параметр выбирается по простым правилам:

Устройства защиты с номинальным током отключения 10 мА ставят на линии, которые идут в помещения с повышенной влажностью. В доме и квартире это ванная комната, еще может быть освещение или розетки в бане, бассейне и т.д. Этот же ток отключения ставят если линия питает один электроприбор. Например, стиральную машину, электроплиту и т.д. Но если в той же линии есть розетки, нужен больший ток утечки.
УЗО с током утечки 30 мА ставят на групповые линии питания. Когда подключено более чем одно устройство.

Это простой алгоритм, основанный на опыте. Есть другой способ, который учитывает не только количество потребителей, но и номинальный ток в зоне защиты, а, вернее, сечение провода, так как именно от этого параметра зависит номинальный ток линии электропитания. Это более правильно, так как объясняет, как подобрать величину тока утечки для общего УЗО, к примеру, а не только для устройств, которые ставят на потребителей.

Таблица подбора номинального тока отключения для УЗО

Надо еще учитывать индивидуальные токи утечки каждого из приборов. Дело в том, что на каждом более-менее сложном устройстве какой-то небольшой ток «утекает». Ответственные производители указывают его в характеристиках. Допустим прибор на линии один, но его собственный ток утечки более 10 мА, ставят УЗО с током утечки 30 мА.

Тип отслеживаемого тока утечки и селективность

Разные приборы и устройства используют ток разной формы, соответственно, УЗО должно контролировать токи утечки разного характера.

АС — отслеживается переменный ток (синусоидальная форма);
А — переменный + пульсирующий (импульсы);
В — постоянный, импульсный, сглаженный переменный, переменный;
Селективность. S и G — с выдержкой по времени отключения (для исключения случайных срабатываний), у G-типа выдержка меньше.

Выбор типа отслеживаемого тока утечки

УЗО выбирается в зависимости от типа защищаемой нагрузки. Если к линии будет подключена цифровая техника, требуется либо тип A. На линии освещение — АС. Тип В, конечно, хорош, но слишком дорог. Его обычно ставят в помещениях с повышенной опасностью на производстве, а в частном секторе или в квартирах очень редко.

УЗО класса G и S ставят в сложных схемах, если есть УЗО нескольких уровней. Этот класс выбирают для «высшего» уровня, тогда при срабатывании одного из «низших», входное защитное устройство не отключит питание.

Подключение УЗО в трехфазной сети

Защита устройств, питаемых сразу тремя фазами, производится по аналогичному принципу, с тем отличием, что УЗО выбирается на четыре вывода. Пример подключения приведен на рисунке ниже:

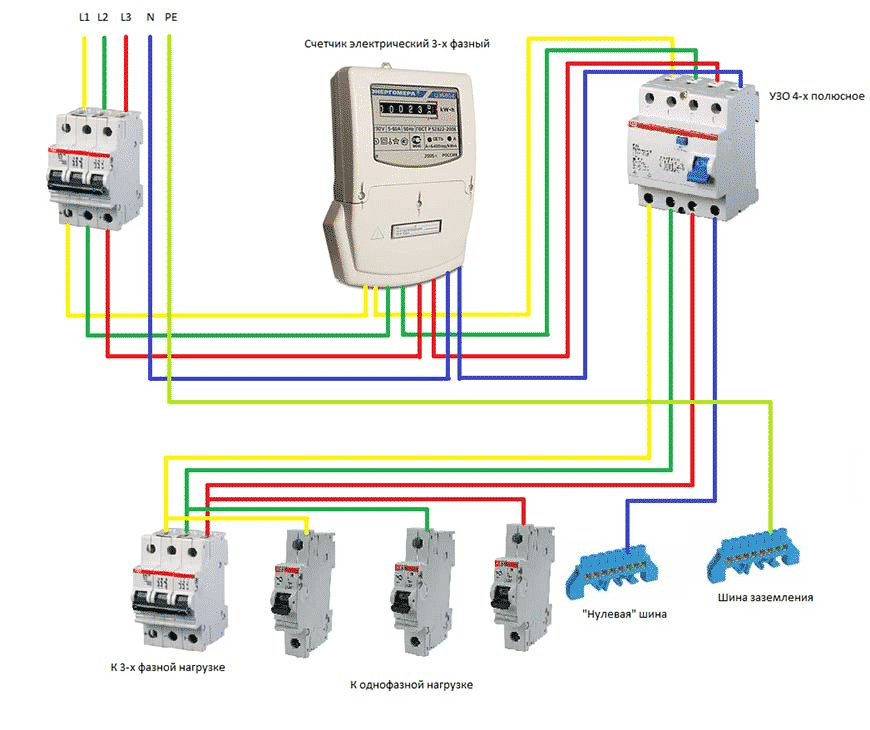

Рис. 5: Подключение УЗО в трехфазной системе

Как видите, в данном случае подключение защитного устройства производится также после электрического счетчика и вводного пакетника. За ним уже подключаются индивидуальные автоматы, реагирующие на замыкание фаз, а при необходимости и более чувствительные УЗО для выстраивания селективного срабатывания на определенные группы потребителей.

Так как установка отдельного устройства для каждой фазы слишком затратное удовольствие, в трехфазных цепях применяются групповые УЗО, которые работают сразу со всеми элементами линии.

Выбор УЗО по параметрам

Противопожарное УЗО выбирают по номиналу вводного автомата

Номинальный ток

Таблица подбора номинала автомата защиты и УЗО

Величина тока отключения

Для всех остальных УЗО этот параметр выбирается по простым правилам:

Устройства защиты с номинальным током отключения 10 мА ставят на линии, которые идут в помещения с повышенной влажностью. В доме и квартире это ванная комната, еще может быть освещение или розетки в бане, бассейне и т.д. Этот же ток отключения ставят если линия питает один электроприбор. Например, стиральную машину, электроплиту и т.д. Но если в той же линии есть розетки, нужен больший ток утечки.
УЗО с током утечки 30 мА ставят на групповые линии питания. Когда подключено более чем одно устройство.

Таблица подбора номинального тока отключения для УЗО

Тип отслеживаемого тока утечки и селективность

АС — отслеживается переменный ток (синусоидальная форма);
А — переменный + пульсирующий (импульсы);
В — постоянный, импульсный, сглаженный переменный, переменный;
Селективность. S и G — с выдержкой по времени отключения (для исключения случайных срабатываний), у G-типа выдержка меньше.

Выбор типа отслеживаемого тока утечки

Дифф не может быть однополюсным по определению.Он должен сравнивать токи фазы и нуля. При наличии разницы — дифферента (different — разный, англ.), должен отключаться. Так, что два полюса минимум.

Есть в одномодульном исполнении диф. автомат, например фирмы ETI KZS-1M

На частный дом какой диф автомат ставить, какие должны быть характеристики?

SLAVA, у производителя IEK, есть двухполюсные дифы, занимающие один слот на DIN рейке.

Оставить комментарий Отменить ответ

Бестопливный генератор – способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома – игрушка или реальная альтернатива

Power Bank с солнечной батареей – расчет на безграмотность

Как выбрать солнечную панель – обзор важных параметров

Расчет мощности для УЗО

Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:

Простая одноуровневая схема с одним прибором защиты.
Одноуровневая схема с несколькими приборами защиты.
Двухуровневая схема защиты отключения.

Рассчитываем мощность для простой одноуровневой схемы

Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:

(1600+2300+500+2500)/220 = 31.3 А

Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.

Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты

Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:

Для стиральной машины — 2300/220 = 10.5 А
Для бойлера — 1600/220 = 7.3 А
Для остального оборудования — 3000/220 = 13.6 А

Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.

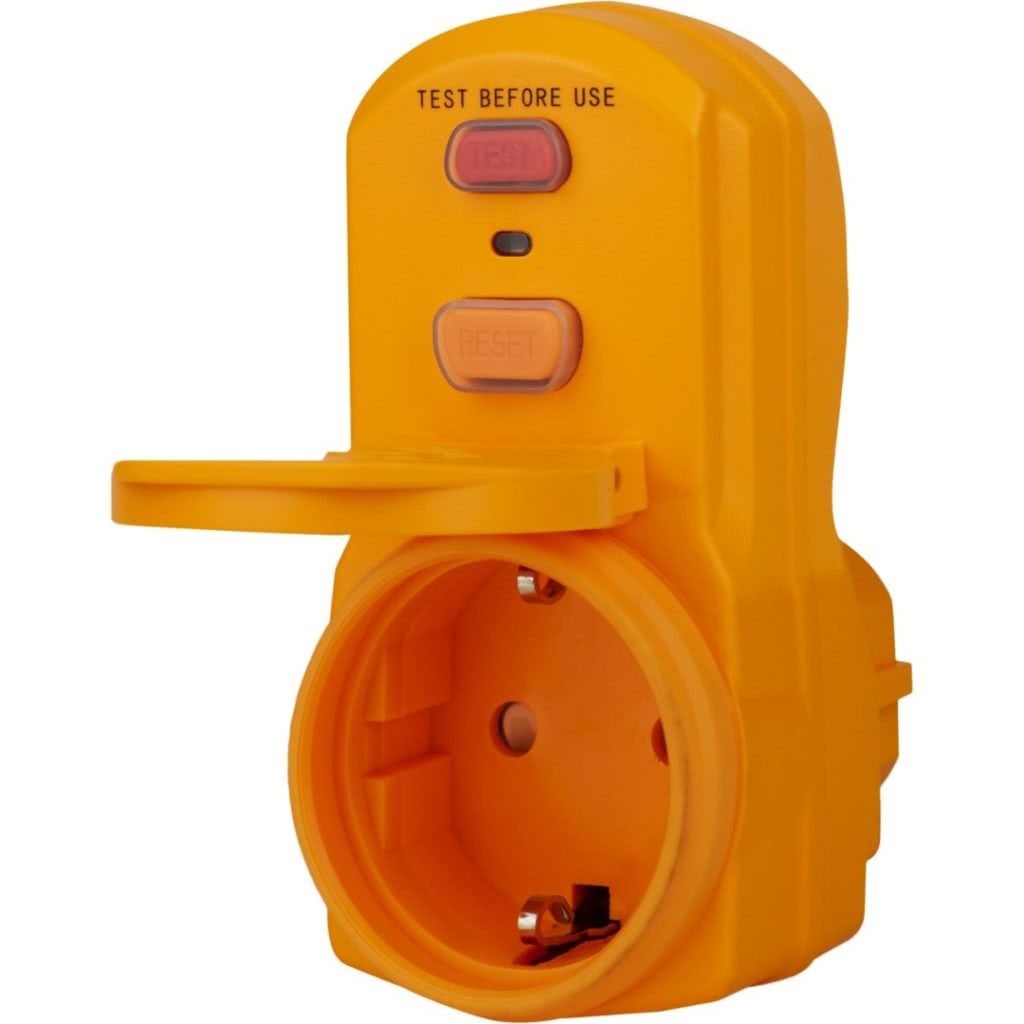

Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор

Рассчитываем мощность для двухуровневой схемы

Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.

УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).

Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.

Таблица мощностей УЗО

Если вы думаете о том, как легко и быстро подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:

Суммарная мощность нагрузки кВт	2.2	3.5	5.5	7	8.8	13.8	17.6	22
Тип УЗО на 10-300 мА	10 А	16 А	25 А	32 А	40 А	64 А	80 А	100 А

Вводной автомат. Схема щита

Любая схема щита начинается с вводного автомата или рубильника, который полностью отключает щиток. Его установка даже не обсуждается, он должен быть цепи в любом случае. Номинал вводного автомата зависит от выделяемой мощности.

В квартирах номиналы автоматов заложены в проекты электроснабжения домов и изменить их можно только с разрешения управляющей компании или ТСЖ, самому это делать, ни в коем случае, не надо. Для квартир с электроплитами при сечение вводного медного кабеля 10 кв.мм. номинал вводного автомата должен быть не более 50А (11,5 кВт). Для квартир с газовыми электроплитами при сечение вводного кабеля 4 кв.мм. должен быть не более 25А (около 6 кВт), при сечении кабеля 6 кв.мм. – не более 32А (около 7,5 кВт). Стоит отметить, что данных номиналов и мощностей вполне хватает. Поэтому, чтобы определиться с номиналом вводного автомата, необходимо знать сечение кабеля. В старом жилом фонде, часто в квартиру идет вообще один кабель 2,5 кв.мм.(почти всегда алюминий), поэтому там ситуация совсем иная.

В частных домах (коттеджи, дачи) все зависит от того, сколько мощности вам выделила сетевая организация, председатель СНТ, ДНТ и т.д. Если это сетевая организация, то у нас в стране по Постановлению Правительства РФ от 27.12.2004 N 861 “Об утверждении Правил недискриминационного доступа…” стандартно подключают три фазы 15 кВт за 550 руб. в независимости от региона, будь то Якутия или Москва. Если вы хотите мощности больше, чем 15 кВт, то здесь уже необходимо доплатить и тут уже расценки по регионам разные, в Москве и области бывает доходит до 100.000 руб. за + 1 кВт.

В СНТ свои порядки, где-то на мощность смотрят сквозь пальцы, по принципу “бери сколько сможешь унести”, а где-то считают каждый кВт. Вообщем, если у вас дом в СНТ, то вам прямая дорога к вашему председателю, который вам все объяснит. Сечение вводного кабеля или провода, как правило закладывают не менее 10 кв.мм. по меди или 16 кв.мм. по алюминию, т.е. номинал автомата можно выбирать до 50А, если, конечно, такой разрешат поставить.

Часто возникает вопрос, нужен ли вводной автомат (рубильник) в щите дома, если такой уже есть в щите учета (со счетчиком). Ответ однозначен, конечно нужен, вы же не будете бегать постоянно до опоры (столба) ЛЭП, где установлен щит учета, чтобы включать-выключать щиток в доме. Исключение относится к квартирам, если у вас вводной автомат в этажном щитке, который в нескольких метрах от вашей квартиры, то вводной автомат (рубильник) внутри квартиры можно не ставить.

Другой вопрос, который касается больше частного дома, если автомат уже есть в щите учета, то в дом можно ставить рубильник, а не автомат. Но хуже точно не будет, если будет стоять второй автомат в цепи.

Установку рубильника еще часто мотивируют тем, что нагрузку предпочтительнее отключать именно рубильником, который для этого и предназначен. Но автомат – это такой же коммутационный аппарат, который предназначен для отключений-включений, его отличие от рубильника лишь в том, что он имеет еще и защиты. Дом или квартира – это не производство и токи небольшие, хорошие европейские автоматы имеют ресурс на десятки тысяч циклов отключений-включений, так какие могут быть проблемы?

К тому же, хорошие рубильники почти всегда дороже, чем автоматы, а занимают столько же места. Еще установку второго автомата объясняют селективностью, т.е. мол, если поставить автомат в доме на одну ступеньку меньше, чем автомат в щите учета, например, 25А в доме, а 32А на столбе, то в доме 25А отключится первым и не придется бегать к столбу, чтобы включить электричество обратно. Это верно лишь отчасти, только когда автомат отключился от перегруза (когда было включено много приборов одновременно), если будет короткое замыкание КЗ, то в 90% случаев отключатся оба автомата одновременно.

Вывод: Номинал вводного автомата выбирается по сечению вводного кабеля, при условии, что мощность не ограничена. Если мощность ограничена, то выбираем номинал вводного автомата исходя из ограничения, при этом не забываем про сечение вводного кабеля.

УЗО – что это такое и как оно работает

Расшифровывая аббревиатуру УЗО в электрике, мы подразумеваем особый узел, размыкающий цепь в случае возникновения нештатной ситуации в системе. Под такой ситуацией в первую очередь понимается утечка тока в квартире или доме, спровоцированная человеком, который коснулся оголенного провода или контакта. В этом случае тело будет использовано, как проводник, по которому ток уйдет в условную землю, а в электросети зафиксируется скачек силы, измеряемый в тысячных долях ампера (мА).

На такие скачки обычные автоматические предохранители не реагируют. Они размыкают цепь только после фиксации дисбаланса силы тока величиной от 1 до 4 ампер (выше номинального). Спасти человека от оголенного провода может только УЗО – более чувствительный прерыватель, реагирующий на 10-30 мА. Именно он размыкает цепь до того, как неосторожный пользователь успевает испугаться “укуса” тока. В итоге, благодаря такому прерывателю, после контакта с оголенным проводом у нас остаются только неприятные воспоминания, а не тяжелая травма или инвалидность.

Кроме того, УЗО реагирует на опасный нагрев электропроводки, причиной которого может стать как короткое замыкание, так и скачок характеристик тока, спровоцированный сбоем на линии. Устройство защищает сеть и от подключения электроприборов с излишне высокой мощностью, которые разогревают проводку до температуры кипятильника, поэтому в электротехнике принято использовать особый термин – противопожарное УЗО.

Как выбрать автомат для электропроводки

Для того чтобы правильно выбрать автоматический выключатель, нужно прикинуть максимально допустимую токовую нагрузку сети (суммировать все приборы). Номинал автомата (цифра после буквы) не должен превышать этого значения.

Для обычной квартиры, где нет «серьезных» потребителей питания типа кондиционера, водонагревателя, подойдет автомат класса B. Такая сеть считается слабонагруженной. Ставить высоконагруженный автомат (класса D) для сети, которая питает лампочки опасно. Он не будет воспринимать скачки напряжения в ней как вредные и может пропустить даже короткое замыкание.

Слабонагруженный прибор в сети с большой нагрузкой в штатном режиме наоборот, будет срабатывать не по делу и часто.

Да, чуть не пропустили: автоматы различаются по количеству фаз (полюсов). Число полюсов автомата указывает, с каким из типов сетей он может работать.В квартиру можно также поставить один входной выключатель класса C и по одному однофазному для обеспечения отдельных участков (кухня, комната, отдельно на кондиционер, если предусмотрен). Если нет желания все усложнять, в двухкомнатной квартире можно вполне обойтись одним автоматическим выключателем B с номиналом 16.

Мы почти разобрались, как выбрать автоматический выключатель по току и мощности. Но, если учесть только нагрузку потребителей, можно нарваться на неприятности. Выбор автомата напрямую зависит от типа проводки, кабеля. На слабой проводке мощный автомат при перегрузках не справится со своими задачами

То есть всегда нужно принимать во внимание сечение провода и его пропускную способность

В домах до 2001-2003 годов с большой долей вероятности будет алюминиевая проводка в однослойной изоляции. Скорее всего, она свое уже отслужила (номинально она может выдержать 20 лет при идеальных условиях, без перегрузок). Ставить на нее новый автомат, учитывая лишь суммарную мощность потребителей, категорически не рекомендуется. Автомат часто срабатывать перестанет, а проблема перегрева останется.

Варианта, по сути, два:

Менять проводку на медную.
К мощным потребителям (стиральная машина, бойлер, кондиционер) провести отдельную линию от щитка и поставить на нее отдельный автомат.

Медный провод пропускает больший ток, чем алюминиевый

Но и здесь важно, кроме материала, учитывать его сечение. Оно дает понять, сколько ампер можно пропустить через кабель, не опасаясь повреждения и перегрева

Алюминиевый провод сечением 2,5 мм2 безопасно работает с токами до 16-24 А.
Медный провод сечением 2,5 мм2 безопасно работает с токами 21-30 А.

Это означает, что при нагрузке в 23 А, автомат с номиналом 16 А обесточит проводку через минуту. Вполне достаточно, чтобы медный провод не перегрелся. Если поставить автомат 25 А, до отключения кабель будет пропускать ток за пределами своей нормальной нагрузки, он перегреется, изоляция быстрее износится, розетка со временем перегорит. Для алюминиевой проводки, соответственно, эти значения ниже.

Для простоты понимания предлагаем таблицу выбора автоматического выключателя, исходя из сечения кабеля.

Последний совет: на своей безопасности не следует экономить. Лучше брать автоматы в специализированных магазинах, выбирать производителей с проверенной репутацией. Менеджеры на месте ответят на вопросы, которые мы могли упустить в этой статье.

Что такое ток утечки, и чем он опасен

Эта статья предназначена не для электриков, а для обычных домашних мастеров. Поэтому не станем углубляться в теорию и перегружать информацию профессиональными терминами. Просто постараемся рассказать в общих словах, что такое утечка тока, и чем она опасна.

Итак, в идеальной электрической сети утечки тока быть не должно. То есть пока цепь нагрузки разомкнута – тока нет в принципе, при подключении того или иного прибора – весь ток штатно расходуется именно на нем.

Упрощенно показана «идеальная» электрическая цепь с подключённой нагрузкой – утечек нет, если поставить амперметры в разрывы красной и синей линии – показания будут в точности одинаковыми.

1 – точки подключения участка цепи к общей домашней электросети.

2 – условно обозначена нагрузка, какой-то силовой, бытовой или осветительный прибор.

3 – корпус прибора, на котором не должно быть потенциала.

А теперь сразу скажем: таких идеальных электросетей — попросту не существует. Во всяком случае, на нашем, бытовом уровне. Утечки тока, хотя и очень незначительные, присутствуют практически всегда, даже если нет никаких неисправностей в проводке и нагрузке.

Неправильные, выполненные с нарушениями монтажные скрутки проводов, обветшалая проводка в стенах – все это предпосылки для появления токов утечки.

С фазного провода, кстати, утечка может пойти не в нулевой, а в прилегающую поверхность, в касающийся объект или даже в стену, в которой вмурована проводка. Ток при этом всегда будет выбирать преимущественный путь с наименьшим сопротивлением.

На самой нагрузке тоже немало уязвимых мест для утечки – нарушение изоляции, повреждения или пробой элементов схемы, межвитковые замыкания, коррозия деталей и проводов и многое другое. В итоге фаза сети или какой-то другой серьезный потенциал может оказаться на корпусе устройства, что чрезвычайно опасно.

Пробой в электрической машине – на корпус попадает потенциал, способный вызвать ток утечки.

На схеме под №4 показан условно этот пробой с фазы на массу (корпус). Он может быть не прямым (коротким), а проходить через какие-то участки и элементы электрической схемы, то есть иметь определённое сопротивление. От этого будет зависеть величина напряжения между корпусом и условной «землей».

К чему может привести такой электрический потенциал на корпусе?

Если прибор не имеет подключения к контуру заземления (например, в квартире или доме такой контур полностью отсутствует), то касание корпуса кем-либо из жильцов заканчивается от просто неприятных мгновений, когда, как говорят, «дернуло», до весьма опасных для здоровья и даже жизни ситуаций.

Дотронувшийся до прибора с пробоем на корпус человек может замкнуть цепь и «открыть дорогу» току утечки. Последствия бывают различными, вплоть до самых плохих.

Все зависит от особенностей обстановки и ряда факторов – уровень создавшегося напряжения, сопротивление тела конкретного человека, во что он был одет и обут, состояние пола, влажность, не касался ли пострадавший других заземленных предметов, и т.п.

Очевидно, что необходимо какое-то устройство, реагирующее на появление опасного для здоровья человека тока утечки отключением от электросети. Это выключение должно происходить быстро, не допуская необратимых последствий, и до достижения силой тока критично опасных значений.

По сути, цепь замкнута, и при появлении соответствующих предпосылок утечка возникает – ток «стекает на землю».

Если устройство подключено к заземляющему контуру, то ток утечки пойдет именно этим путем наименьшего сопротивления

Понятно, что при такой схеме поражение электрическим током прикоснувшегося человека становится маловероятным. Значит, иная защита от токов утечки и не требуется?

Ничего подобного — защита все равно нужна, по нескольким причинам. Не забываем, что постоянная утечка тока — это и работа счетчика энергии, то есть совершенно ненужные затраты. Но это – отнюдь не главное.

Стало быть, необходим прибор, отключающий локальную электрическую сеть (или ее отдельный участок) от подающей линии, если ток утечки достигнет значений, чреватых перегревом проводки и опасностью возгорания.

Со всеми этими задачами справляется устройство защитного отключения, или, сокращенно – УЗО. Правда, в зависимости от предназначения и места установки, УЗО будет обладать различными параметрами.

Как выбрать узо для частного дома или квартиры

Плюсы и минусы УЗО

Достоинства и недостатки

Советы по выбору дифференциального автомата для дома и квартиры

Ответы на 5 часто задаваемых вопроса:

Выбор УЗО по параметрам

Номинальный ток

Величина тока отключения

Тип отслеживаемого тока утечки и селективность

Подключение УЗО в трехфазной сети

Выбор УЗО по параметрам

Номинальный ток

Величина тока отключения

Тип отслеживаемого тока утечки и селективность

Комментарии:

Оставить комментарий Отменить ответ

Расчет мощности для УЗО

Рассчитываем мощность для простой одноуровневой схемы

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты

Рассчитываем мощность для двухуровневой схемы

Таблица мощностей УЗО

Вводной автомат. Схема щита

УЗО – что это такое и как оно работает

Как выбрать автомат для электропроводки

Что такое ток утечки, и чем он опасен

Как выбрать узо для частного дома или квартиры

Плюсы и минусы УЗО

Достоинства и недостатки

Советы по выбору дифференциального автомата для дома и квартиры

Ответы на 5 часто задаваемых вопроса:

Выбор УЗО по параметрам

Номинальный ток

Величина тока отключения

Тип отслеживаемого тока утечки и селективность

Подключение УЗО в трехфазной сети

Выбор УЗО по параметрам

Номинальный ток

Величина тока отключения

Тип отслеживаемого тока утечки и селективность

Комментарии:

Оставить комментарий Отменить ответ

Расчет мощности для УЗО

Рассчитываем мощность для простой одноуровневой схемы

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты

Рассчитываем мощность для двухуровневой схемы

Таблица мощностей УЗО

Вводной автомат. Схема щита

УЗО – что это такое и как оно работает

Как выбрать автомат для электропроводки

Что такое ток утечки, и чем он опасен

Похожие записи:
