Подъемник в гараж: виды и правила выбора

Оглавление

Автоподъёмники для СТО и гаража

Чаще всего для оборудования станций технического обслуживания выбирают американского производителя, а для личного гаража могут подойти хорошие китайские подъёмники. Благодаря своей безопасности и надёжности, такие устройства хорошо себя проявили.

Для облегчения выполнения ремонтных работ могут использовать такие устройства:

Подъёмники четырёхстоечные.
Подходят для выполнения серьёзного ремонта автомобилей или для работ по развалу схождения. Используются с целью выполнения обслуживания легковых и грузовых транспортных средств. У таких устройств один двигатель и один пульт управления. Благодаря тросам регулируется уровень подъёма стоек, поэтому такая конструкция считается универсальной.
Ножничный автоподъёмник используется на пунктах развала-схождения или на шиномонтажах, поскольку устройство мобильное и имеет гидравлический привод.
Ножничный гаражный подъёмник актуален при выполнении ремонта кузова автомобиля.
Плунжерные подъёмники созданы согласно простой конструкции и не занимают много места в гараже, поскольку монтируются в пол.
Они надёжны и долговечны, что отличает их от прочих конструкций. Стоимость такого устройства высокая, поэтому их использование ещё не набрало большой популярности.

Скорость подъёма-опускания около одной-двух минут. Высота электромеханического подъёмника около 2-х метров, но может быть до 3,5 метров.

Стоимость сборки

Подъемник является дорогим механизмом, как купленного, так и изготовленного самостоятельно, так как все детали дорогие. Практически, наиболее оптимальным способом решения вопроса является покупка подержанного подъемника. Срок его службы позволяет послужить многим владельцам.

Существует много разных вариантов, что позволяет выбирать каждому человеку подходящую конструкцию. Подъемник можно применять в любое время при необходимости, и проводить работы по осмотру кузова, элементов трансмиссии и ходовой части. При этом финансовых средств понадобится значительно меньше.

Лучшие двустоечные автоподъемники

Двухстоечный автоподъемник состоит из опорной системы, двух вертикальных колонн с подъемным механизмом внутри, кареток с поворотными лапами и привода. Устройство работает от промышленных электросетей. Конструкция имеет только стационарный вариант исполнения.

Особенности

Производители предлагают два вида автомобильных подъемников двухстоечных: с верхней и нижней синхронизаций.

Первый вариант отличается лучшей устойчивостью и исключает возможность возникновения нагрузок, направленных на скручивание кузова автомобиля. Вторая версия устройства применяется в помещениях с небольшой высотой потолков.

Характеристики

Максимальный вес поднимаемого автомобиля до 4000 кг.
Напряжение и рабочая частота – 380 В, 50 Гц.
Тип привода – электрогидравлический и электромеханический.
Время подъема на максимальную высоту от 37 до 45 с.
Расстояние между стойками до 2739 мм.
Высота подъема минимальная от 95 до 117 мм, максимальная от 1800 до 1916 мм.
Вес оборудования до 690 кг.

Плюсы и минусы

Плюсы

На большинстве моделей имеются механически стопоры.
Блокировка лап от самопроизвольного поворота.
Есть аварийный механизм опускания автомобиля в случае отключения электропитания.

Минусы

Высокие требования к квалификации персонала, устанавливающего и подключающего оборудования.
Необходимость в проведении регулярного технического обслуживания оборудования.

Рейтинг

Модель ТА-901 SKYTEXON – самая большая грузоподъемность.
Werther 210I/32 – самое недорогое оборудование.
Ravaglioli KPX337W – лучший вариант по удобству использования.

Двухстоечный автоподъемник предназначен для ремонта легковых и грузовых машин малого тоннажа. При выборе следует обратить внимания на способ синхронизации устройства.

Высота гаража для подъемника

» »

Практически каждый владелец автомобиля в течение своей жизни сталкивался с поломками машины. В этом случае, когда нет опыта в ремонтных работах можно просто отвести машину в автосервис. Но что делать, если этот опыт присутствует, и нет никакого желания платить за работу, которую вполне можно выполнить самостоятельно?

Ответ, следующий – требуется приобрести подъемный механизм для гаража и приступать к ремонту своего автомобиля.

Вышеуказанное оборудование может понадобиться:

для налаживания схода развала колес;
чтобы без особых усилий проводить кузовные манипуляции.
координирования их углов наклона;
для тестирования, починки и мойки машины;

Некоторые владельцы автомобилей считают данное оборудование ненужным, ведь вполне можно обойтись такими альтернативными вариантами, как ямы и эстакады.

Но проблема этой альтернативы заключается в том, что стесняются движения, соответственно, в процессе ремонта приходиться прикладывать усилия ещё и на то, чтобы не травмироваться. Но если вами было решено купить, а не мучиться с самодельным, вы должны иметь информацию, связанную с тем, какие бывают виды подъемников.

Кроме того, нужно знать высоту гаража и места, где осуществляется продажа наиболее качественных подъемных механизмов. В современном мире осуществляется выпуском большого количества различных видов подъемных механизмов,они бывают различные по характеристикам и размерам, от мини до полноразмерных, самые популярные и качественные из них представлены ниже.

В этом случае автомобиль удерживается за счет наличия перпендикулярной стальной стойки.

Низ подъемника гарантирует прочность структуры. Оборудование помещается в пол из бетона с помощью анкерных болтов. Крепления и электромеханические или электрогидравлические подъемные устройства находятся на боку механизма.

Существует несколько видов стоечных подъемников.

Всестороннее подвижное орудие поднятия. Подъемник создан для маленьких технических центров и гаражей.

Пользуются им:

СТО (манипуляции против коррозии с кузовом);
шиномонтажных станциях.
на мойках;

Виды одностоечных подъемников:

Стационарные. Они способны поднять груз до 2 тонн.
Передвижные. Способны поднять до 250 кг. Вместе разрешается эксплуатировать до 4 подвижных подъемников.
Результативность их функционирования увеличивается.

Широко применяется для:

произведения починки;
обозрения;
технического комплекса работ.

Изготовление опрокидывателя своими руками

Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

Башмак изготавливается для работы виде опоры будущего домкрата

Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок

Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

Простой подъемник для переворачивания машины

Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.

Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.

Устройство с Г-образной задней опорой

Чтобы собрать модель этого вида, в первую очередь заготавливают основу. Для этого пластинки выбираются из стали. Их толщина должна быть не менее 2.2 мм. Затем, чтобы собрать подъёмник, необходимо закрепить боковые опоры. С этой целью струбцину применять необязательно.

Соответствующим шагом приваривается опора. Чтобы её сделать без помощи, понадобится 3 одинаковых по размеру листов металла. Длина их должна быть 120 миллиметров. Уже после их сваривания закрепляется верхняя опора. Гидравлический механизм в этом случае целесообразнее применять компактный. Подобным образом редуктор можно будет расположить рядом с ним.

Варианты моделей автомобильных подъемников

При решении самостоятельного изготовления подъемника, необходимо подобрать детали для него. Начинать следует с поиска механизма привода и стопорного устройства. Такие детали обычно можно найти:

На предприятиях, где есть старая техника.
В магазинах, реализующих различные детали для техники.
На предприятиях, производящих обновление оборудование.
В пунктах приема металлолома.

Для изготовления автоподъемника этого вида потребуются два гидроцилиндра необходимой мощности и размеров, компрессор и гидрошланги высокого давления. Схема автоподъемника ножничного вида наиболее простая в изготовлении, но надежный тормоз сделать сложно. Поэтому при повреждении шланга или гидроцилиндра возникнет опасная ситуация.

Электродвигатели с редукторами и валы, которые необходимы для вилочных или в виде платформы подъемников, быстрее отыскать там, где производят замену старого станочного парка новым. Это будет стоить значительно дешевле, по сравнению с ценой токарных червяков. Стопор этого устройства также имеет простую конструкцию – косая планка со стопором изготовлена из стали размером 2 см в толщину.

Если решено, все-таки сделать самостоятельно подъемник для автомобиля, то перед выбором схемы лучше посмотреть на практике, как выглядит это устройство, как оно работает, безопасно ли оно. При этом вы рискуете не автомобилем, а собственной жизнью. Если при падении автомобиля под ним будет другой человек, то его жизнь также будет под угрозой.

Вариант №1

Изделие будет фиксироваться на стенах, поэтому такое устройство служит для проведения ремонтных работ в гаражных условиях.

Необходимые элементы:

Три стальных уголка 7,5 х 7,5 см.
Редуктор червячного типа. Его наименьшая грузоподъемность должна быть не менее 300 кг, а показатель передаточного числа не менее 60 кг.
Плита из стали толщиной 10 мм. Если есть старый станок, служащий для работ по металлу, то такую плиту можно снять с него (плиту можно вытащить самостоятельно).
Болты и гайки.
Две металлические цепи, лучше, чтобы ее звенья были не менее 3 см в диаметре.
Мощный крюк.
Стальной трос диаметром 5 мм.
Звездочки 2 штуки различных диаметров.

Порядок сборки

Зафиксировать стальные уголки на стенах гаража, чтобы капот автомобиля был ниже по высоте.
На уголки подъемника необходимо монтировать стальную плиту и зафиксировать ее болтами М8 – 8 штук. Так как непосредственного крепления плиты и уголков не будет, то плиту можно передвигать относительно мотора.
Самостоятельно установить «червячный» редуктор.
Закрепить звездочки большего размера на вале привода редуктора.
На стальной плите в необходимом месте выполнить отверстие и просунуть в него цепь, затем соединить в кольцо.
Установить звездочку меньшего диаметра на валу выхода редуктора.
В плите выполнить два отверстия для второй цепи.
Просунуть вторую цепь через эти отверстия, один конец цепи набросить на меньшую звездочку, а на втором конце закрепить крюк.
Сборка закончена.

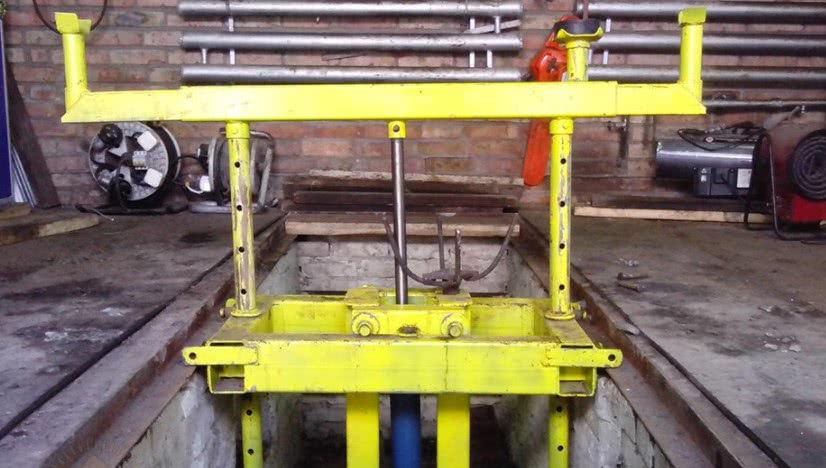

Как сделать подъемник для гаража своими руками: пошаговое руководство

Фейсбук
Гугл+
ЖЖ
Blogger

Так или иначе, такой вид работ проводится не очень часто, а автомобильных подъёмник – вещь совсем не дешёвая, поэтому не всякий увидит целесообразность в покупке такого дорогостоящего и малоиспользуемого оборудования. Можно, конечно, потратиться на поддержанный агрегат – это выйдет немного дешевле, чем самостоятельная сборка подъемника, но надёжность и уровень работы этой машины может быть сильно ниже, нежели у новой.

ПОСМОТРЕТЬ ВИДЕО

Сделать автоподъемник своими руками довольно непросто, но если делать всё следую определённой логике (место установки, материалы и детали подъемника, сборка и установка деталей), а также внимательно относится к деталям и работоспособности конечного результата, то всё может получиться.

Найдите точную схему и лучше всего позовите профессионала, потому что обычному автолюбителю работа такого уровня недоступна – любая ошибка в сборке, креплении или выборе деталей может привести к ужасным последствиям. Для лучшего понимания рекомендуем посмотреть видео.

ПОСМОТРЕТЬ ВИДЕО

Выбор места установки

Прежде чем переходить к сбору необходимых материалов, которые потребуются для того, чтобы собрать подъемник в гараж своими руками, необходимо определить место установки автомобильного подъёмника.

Фейсбук
Гугл+
ЖЖ
Blogger

В некоторых случая (например при изготовлении подъёмника-книжки, опрокидывающего автомобиль на 45%) намного рациональнее будет разместить ваш самодельный подъемник возле гаража. При желании изготовить ножничный самодельный подъёмник для авто, нужно задуматься о надёжном основании (недостаточно просто залить основание слоем бетона), не забывая про места про крепления. Процесс сборки и последующего монтажа всех частей подъемника

«Башмак» — эта деталь будет фиксировать домкрат. К металлическому листу приваривается штырь диаметром в 10-12 миллиметров таким образом, чтобы он в будущем беспрепятственно «ходил» по стойке;
Задняя балка – из четырёх уголков при помощи сварки собираем квадрат, в который потом помещается и приваривается металлический штырь;
Верхняя балка – собираем деталь из двух уголков, полосы металла и листа металла. Два уголка скрепляем между собой в своеобразную «букву П», к которой с одной стороны привариваем лист, сверху – пластину таким образом, чтобы получился прямоугольник. Сваркой к прямоугольнику присоединяем два домкрата с отверстиями для болтов. Эта часть будет выполнять роль стопора;
Приступаем к созданию площадки – загибаем борта стального листа, к которым впоследствии крепим полосу с отверстиями, на которой будет закреплена прорезиненная доска. Делаем направляющие и рёбра жёсткости снизу площадки и крепим её к верхней балке;
Два соединительных узла – фронтальный (две трубы, уголок и стержень) и задний (два листа металла, соединённые перпендикулярной металлической полоской).
Нижняя балка – четыре уголка свариваются в прямоугольник и скрепляются с помощью болта с гайкой М16 и сварки, после чего нужно скрепить соединительный узел и нижнюю балку;
Стойка – четыре уголка по 154 сантиметра свариваются и собираются с помощью прихваток в квадрат. Через полсантиметра после каждого из мест крепления просверливаем отверстия диаметром в два с половиной сантиметра. Затем нужно сделать ещё три отверстия таким образом, чтобы верхняя балка и штырь «башмака» свободно проходил между профилями.
Финальный штрих нашего автомобильного подъёмника – «пальцы», которые представляют из себя металлические загнутые пруты.

Фейсбук
Гугл+
ЖЖ
Blogger

Сколько стоит подъёмник для авто – обзор цен

Стационарные подъёмники имеют цену в зависимости от мощности и грузоподъёмности.

Электрогидравлический двухстоечный подъёмник AE&T T4B стоит 129484 рублей. Его характеристики:

напряжение питания: 220 В;
тип: двухстоечный;
высота подъёма: 1800 мм;
вес: 600 кг;
грузоподъёмность: 4000 кг;
мощность (кВт): 2,2;
габариты: 2844×3420 мм.

Электрогидравлический двухстоечный подъёмник AE&T T4B

А подъёмник FZ41.EM/3S CE стоит 214100 рублей. Имеет цепной привод, автоматическое устройство блокировки с автоматическим отключением заземления. Низковольтное управление 24V. Грузоподъёмность 2700 кг (5952 фунтов). Высота столба 2600 мм. Максимальная высота подъёма автомобиля 1950 мм. Минимальная высота подъёма 85 мм. Зазор между стойками 2500 мм. Общая ширина 3260 мм. Время подъёма 33 секунды (регулируется). Время опускания: 33 секунды (регулируемое).

подъёмник FZ41.EM/3S CE

Подъёмник для гаража ФОТО: vseinstrumenti.ru

Цены на подъёмники других фирм доходят до 300000 рублей, а для большегрузных автомобилей они ещё выше.

Стационарный автоподъёмник ФОТО: fasep.com.ru

Выбираем конструкцию

Рассмотрим, как сделать подъемник для автомобиля. Это приспособление применяют для фиксации автомобиля и его подъема на некоторую высоту, чтобы обеспечить доступ к ходовой части, подвеске, механизмам машины.

Сначала выбирают схему подъемника. Наиболее популярны приспособления с 2 стойками. Такая конструкция может иметь электромеханический привод. Бывают конструкции с несколькими стойками, они лучше распределяют нагрузку. Ножничная конструкция представляет собой платформу с системой рычагов.

Это приспособление может иметь электромеханический привод, который будет передавать нагрузку. Делать самодельный подъемник нужно с учетом того, чтобы устройство было безопасным и надежно удерживало автомобиль. Необходимо учитывать, что при выполнении работ мастер будет находиться под машиной, масса которой превышает тонну.

Надежность и безопасность

Кроме стоимости, есть еще два фактора, которые ставят под сомнение целесообразность изготовления подъемного механизма для авто своими руками – это надежность и безопасность. Вес даже небольшого авто нередко превышает одну тонну.

Автомобиль может упасть с подъемника по следующим причинам:

вес машины оказался больше, чем способен выдержать приводной или исполнительный механизм;
стопорное устройство оказалось неправильной конструкции;
стопорное устройство не выдержало нагрузки;
опоры подъемника недостаточно или неправильно закреплены.

Чтобы изготовить подъемник своими руками, приходится или брать готовую схему, надеясь, что ее автор тщательно просчитал прочность всех деталей, или выполнять эти расчеты самостоятельно. Такую работу может осилить только высококвалифицированный инженер, обычному автолюбителю она не под силу. Кроме того, необходимо просчитать, какую нагрузку сможет выдержать привод и тормозной механизм. Если любой из этих расчетов выполнен с ошибками, подъемник для авто превращается в смертельно опасную ловушку. Не менее важен и расчет основания этого механизма. Тут недостаточно просто залить толстый слой бетона, ведь необходимо предусмотреть крепления, расположенные в строго определенных местах.

Читать также: Шаг зацепления зубчатого колеса это

Поиск деталей

Если вы все же решили своими руками построить подъемник для авто, и вас не пугает опасность этой самоделки, то подборку деталей начинайте с поиска приводного механизма и стопора. Эти детали можно найти в следующих местах:

магазинах, торгующих комплектующими для специальной техники;
предприятиях, имеющих на балансе старую строительную технику;
предприятиях, которые проводят обновление парка деревообрабатывающих или металлообрабатывающих станков;
пунктах приема черного и цветного металла.

Для ножничного подъемника вам понадобятся два гидроцилиндра подходящей мощности и длины, компрессор для них и гидравлические шланги. Ножничная схема проще всего в изготовлении, но в ней невозможно сделать надежный тормоз. Поэтому если лопнет шланг или протечет один из цилиндров, беды не избежать. Валы и электромоторы с редукторами, подходящие для платформенных или вилочных подъемников, проще всего найти там, где меняют старые станки на новые. Это обойдется гораздо дешевле, чем заказ червяков токарю. Да и стопор таких механизмов не отличается сложностью – косозубая планка с фиксатором, изготовленные из стали толщиной 1–2 см.

Вывод

Если вы все же решили рискнуть и сделать подъемник для авто своими руками, то прежде, чем выбрать какую-то схему и приступить к сборке, найдите тех, кто уже сделал такое устройство. Поглядите, как оно работает, убедитесь в его безопасности. Ведь вы рискуете не машиной, а своей жизнью. Если же в момент падения машины под ней вместе с вами окажется кто-то из членов семьи, то вы поставите и его жизнь под угрозу.

Для обслуживания автомобиля в условиях станции технического обслуживания используется куча специального оборудования, от копеечного до очень дорогого, совершенно недоступного частному мастеру или просто владельцу транспортного средства, который привык своими руками обслуживать машину. Есть очень узкоспециализированные устройства, которые могут пригодиться частнику раз-два в год. А есть и такие, без которых любой ремонт или профилактика просто невозможны. Автомобильные подъёмники — как раз тот случай.

https://youtube.com/watch?v=xXwlWrEh8mM

Критерии выбора

Каждый начинающий механик, как и любой профессионал, старается для оснащения домашней мастерской использовать лучшее оборудование, обладающее максимальной эффективностью. Поэтому выбирая наиболее подходящий мини подъемник в гараж, следует руководствоваться следующими критериями:

Прочность пола способна повлиять на устойчивость системы. Поэтому для ненадежных фундаментных покрытий рекомендуется отдавать предпочтение раздельным устройствам с минимальным весом.

Использование подъемника, оснащенного специальной платформой для размещения машины, повышает устойчивость оборудования на непрочном бетонном основанииИсточник skladec.ru

Габаритные размеры подъемного устройства необходимо соотносить с соответствующими параметрами помещения персонального гаража. В некоторых случаях понадобится устраивать в полу специальные ниши или углубления для размещения отдельных фрагментов автокрана.
Немаловажным фактором, влияющим на выбор подходящего оборудования для домашней мастерской, является максимальный вес обслуживаемого автомобиля

Нецелесообразно приобретать дорогостоящий четырехстоечный автокран для ремонта мотоцикла.
Отдельное внимание рекомендуется уделять удаленности кронштейна от поверхности пола.

Слишком большое расстояние способно повредить днище машине с малым клиренсом и воспрепятствовать размещению транспортного средства на подъемникеИсточник cgt24.ru

Существует возможность приобрести гаражное подъемное устройство б.у. или изготовленное самостоятельно народными умельцами. Такое предложение особо актуально для автолюбителей, испытывающих некоторые материальные затруднения. Приобретение нового оборудования от проверенного производителя гарантирует максимальный срок безотказной эксплуатации.

Видео описание

Подробнее о самодельном механизме можно узнать, посмотрев видеоматериал:

Видео описание

Все этапы монтажа двухстоечного промышленного подъемника для внутреннего помещения показаны в видеоролике:

Заключение

Вышеизложенная информация позволит рядовому автолюбителю превратить персональный гараж в домашнюю мастерскую. Совершая выбор оптимально эффективного оборудования для подъема машины на определенную высоту, облегчающую доступ к неисправным узлам, необходимо учитывать конкретные условия использования и особенности помещения.

Лучшие ножничные автоподъемники

Оборудование производиться в двух вариантах стационарном и передвижном. Ножничный автоподъемник имеет раму, на которой установлена пара двух- или четырехзвеньевых шарниров. Последние обеспечивают поднятие параллельно расположенных трапов и удержание их на определенной высоте.

В качестве приводов устройства применяются гидроцилиндры с компрессорной станцией.
