Распиновка камеры заднего вида: как сделать ее правильно

Как подключить видеоглазок к телевизору

При необходимости любой видеоглазок можно подключить к телевизору, чтобы, не отвлекаясь от просмотра интересной передачи, можно было посмотреть, кто позвонил в дверь. Для этого достаточно выполнить несколько несложных операций. От видеоглазка отходят три провода разного цвета. По определению жёлтый или белый – это видеосигнал, красный провод «+» напряжения питания, а чёрный провод – это корпус (земля). Иногда проводов может быть четыре, но четвёртый провод не задействуется.

Сначала нужно предусмотреть подачу на видеокамеру питающего напряжения. Затем от видеоглазка до телевизора проложить экранированный провод, соединив центральную жилу с выходом видеосигнала (жёлтый провод), а экранирующую оплетку соединить с чёрным проводом, который является общим для камеры и для источника питания. На кабель со стороны телевизора необходимо распаять разъём «тюльпан» и вставить его в соответствующий вход телевизора.

Некоторые модели телевизоров не имеют входов, рассчитанных на разъём RCA, но подключение видеоглазка к телевизору можно выполнить и через разъём SKART. Для этого следует аккуратно открыть разъём со стороны телевизора и центральную жилу кабеля (видео) припаять к 20 ламели, а оплётку (земля) соединить с 17 ламелью разъёма. Теперь чтобы посмотреть изображение с видеокамеры достаточно на телевизионном пульте переключиться с режима TV на режим AV.

Как просматривать и транслировать?

Между аналоговой и IP-камерой существует ряд отличий. Последние транслируют более качественную картинку и оснащены дополнительными интеллектуальными функциями. Для подключения камер к телевизору требуется выполнить всего 4 шага:

1. подключить устройства видеонаблюдения к NVR с помощью кабелей Ethernet Cat 5/6;
2. подключить камеру безопасности NVR к телевизору с помощью кабеля HDMI;
3. включить сетевой видеорегистратор с помощью адаптера питания;
4. включить телевизор, после чего на экране появится изображение в реальном времени.

В итоге отпадает необходимость загружать приложение и не нужно подключаться к маршрутизатору. Все аксессуары, необходимые для подключения камер безопасности к телевизору, включены в стандартный пакет NVR.

Существует 5 основных причин, по которым пользователю следует выбрать систему NVR для подключения системы безопасности к телевизору:

1. простое подключение;
2. большое пространство для хранения и круглосуточная запись;
3. работа без сети (без подключения к роутеру);
4. стабильный сигнал;
5. простое управление.

Чтобы подключить систему видеонаблюдения к транслирующему оборудованию, понадобится либо физическое кабельное соединение HDML, либо определенное программное обеспечение, которое транслирует видеопотоки с камеры из другого места (ПК или телефона) на телевизор.

Попробовав и протестировав всевозможные методы подключения системы безопасности к телевизору напрямую, пользователи определили самые популярные способы, которые выгоднее всего использовать. Наиболее удобный – система NVR.

Если выбирать другие методы подключения, важно учитывать марку телевизора, который используется для трансляции видео, а также модель самой камеры. Преимущества

Большое пространство для хранения – это самый большой бонус от подключения системы видеонаблюдения к телевизору. При этом не нужно беспокоиться о том, что сохраненное видео в скором времени может быть перезаписано

Преимущества. Большое пространство для хранения – это самый большой бонус от подключения системы видеонаблюдения к телевизору. При этом не нужно беспокоиться о том, что сохраненное видео в скором времени может быть перезаписано.

После подключения оборудования видеонаблюдения к телевизору с NVR можно как просматривать картинку с камер в режиме онлайн, так и осуществлять запись изображения. Например, Reolink RLK8-410B4 может вести непрерывную запись в течение нескольких недель при разрешении 4MP Super HD. Но можно выбрать меньшее разрешение – тогда запись может длиться дольше.

После подключения камер видеонаблюдения к телевизору и сетевому видеорегистратору устройство готово к прямой трансляции картинки и сохранению ее в сетевой видеомагнитофон (NVR). При этом маршрутизатор не используется.

Часто бывают ситуации, когда пользователь пытается подключить оборудование безопасности к телевизору, но получает предупреждение о том, что нет сигнала. В основном это происходит при подключении систем безопасности к телевизору с помощью стороннего программного обеспечения. При подключении оборудования видеонаблюдения к телевизору с NVR такой вариант исключается. Как только пользователь подключит все устройства с помощью правильного и простого проводного соединения, на экране появится онлайн-картинка с хорошим качеством сигнала.

Проще управлять камерами безопасности в рамках всей системы. Например, после подключения к телевизору (ПК или другому монитору) можно легко обновить все IP-камеры одновременно с помощью операционной системы NVR.

Категория кабеля

Степень защиты от помех также зависит от категории витой пары. Чем выше категория – тем выше защита. Обычно для нужд видеонаблюдения применяется кабель категории 5е, который при оптимальном соотношении цена/качество способен обеспечить передачу видеосигнала на расстояние 2-3 тыс. метров.

Для больших протяженностей применяются более высокие категории кабелей, способные обеспечить наилучшую защиту от помех:

• Так, кабель 8 категории имеет улучшенную защиту от помех благодаря наличию дополнительной экранирующей оболочки, отводящей помехи от кабеля;
• Для создания удаленного наблюдения на расстояния от 4 тыс. метров рекомендовано применение кабеля «витая пара» 7 и выше категории, с использованием мощных активных усилителей;
• Кабели категорий 5 и 5е работают в диапазоне частот 100 мГц и 125 мГц, и способны передавать данные с камер со скоростью 100-1000 Мбит/сек;
• Категории 6 и 6А работают в диапазоне частот 250-500 мГц, используются для прокладки скоростных локальных сетей;
• В кабеле 7 категории экранированную оболочку имеет каждая пара, а также имеется общий защитный экран под общей оплеткой. Диапазон частот – 600-700 мГц, скорость передачи 100 Гбит/с.

Установите программное обеспечение для веб-камеры

Прежде чем вы сможете начать пользоваться своей веб-камерой, вам нужно будет установить драйверы на свой компьютер. В зависимости от вашей веб-камеры вы либо получите компакт-диск с драйверами, либо получите инструкции по их поиску в Интернете. Поскольку сегодня на многих компьютерах нет дисковода, это может быть спорным, и вам нужно перейти к разделу «Нет диска» в этом руководстве.

Использование CD

Если не указано иное, вставьте диск, прилагаемый к веб-камере, прежде чем подключать его.

Windows распознает, что вы пытаетесь установить программное обеспечение, и должен появиться мастер, который проведет вас через весь процесс установки драйвера.

Если этого не произойдет, просто перейдите в «Мой компьютер» или «Этот компьютер» в Windows 10 с помощью поиска на рабочем столе или в меню «Пуск» и нажмите на дисковод компакт-дисков (обычно E: ), чтобы запустить файлы на диске.

Нет диска? Нет проблем! Подключи и снимай

Всё чаще аппаратное обеспечение (включая некоторые веб-камеры) поставляется без диска для установки драйверов вообще. Для этого могут быть самые разные причины, но самая большая из них заключается в том, что Windows обладает (как правило) отличными возможностями по распознаванию и установки оборудования без необходимости в программном обеспечении.

Если ваша веб-камера не поставляется с программным диском, просто подключите её и посмотрите, что произойдет. Чаще всего Windows распознает её как новое оборудование и либо сможет использовать, либо проведёт вас через процесс поиска драйверов (онлайн или на вашем компьютере) для его использования.

Вы также можете использовать Центр обновления Windows для поиска драйверов вручную. Введите Диспетчер устройств в поле поиске на рабочем столе в Windows 10. Приложение, которое вы ищете, будет первым результатом.

Когда откроется окно, вы увидите полный список устройств на вашем компьютере. Найдите свою веб-камеру в разделе «Камеры» или «Устройства обработки изображений». Щелкните правой кнопкой мыши и выберите Обновить драйвер в открывшемся меню. Пройдите по мастеру, чтобы увидеть, может ли Windows найти драйверы.

Конечно, при подключении к сети может ничего не произойти, и Windows не найдёт драйверы. В этом случае вам, вероятно, следует прочитать инструкцию по эксплуатации или посетить веб-сайт производителя, чтобы найти программное обеспечение драйвера для веб-камеры. Это также то, что вы должны делать, если вы потеряли или выбросили диск, поставляемый с вашей веб-камерой. В последние годы, поскольку дисководы стали менее распространенными, производители веб-камер стали намного чаще предлагать последние версии драйверов через Интернет.

Подключение аналоговой камеры через RCA

Рассмотрим, как подключить аналоговую камеру к телевизору. Для этого не нужна новая продвинутая модель TV, будет вполне достаточно устройства с интерфейсом подключения композитного сигнала – RCA.

Как правило, аналоговые камеры видеонаблюдения осуществляют передачу сигнала через BNC разъем, поэтому необходимо создать переходник с BNC на RCA. Для этого необходимо приобрести BNC коннектор папа и стандартный коннектор «тюльпан». Оба устройства соединяются коаксиальным кабелем на 75 Ом. Подключив переходник к соответствующим разъемам на камере и телевизоре, необходимо осуществить настройки принятия сигнала. У большинства моделей телевизоров режим Композит или AV.

«Удлинители» (экстендеры)

Можно сказать, что это — предыдущий вариант, оптимизированный и предназначенный для подключения одного достаточно далеко расположенного устройства. Экстендер (от англ. «extender») по сути является этаким сильно упрощённым коммутатором, только с одним входом и одним выходом. Питание может требоваться от внешнего источника питания (т.е. к месту установки экстендера нужно подводить линию питания), но большинство экстендеров работают по PoE. Фактически использование экстендеров с внешним питанием ничем не отличается от варианта с промежуточными коммутаторами — и далее говорим только об экстендерах, питающихся по PoE.

Заметим, что экстендеры можно подключать друг за другом. Как и коммутаторы.

Как видно из рисунков, экстендер размещается не реже чем через каждые 100 метров «медного» Ethernet-кабеля (причины этого — в начале статьи). Проектировщику достаточно выбрать место установки и герметичную коробку для размещения экстендера внутри (в случае уличной установки).

В итоге имеем неоспоримые «плюсы»:

• увеличение расстояния без потери пропускной способности;
• передача не только данных, но и питания;
• простота подключения и использования.

«Минусы» такого решения тоже есть:

• использование части передаваемой по PoE энергии для питания самого экстендера. Камера требует 15 Ватт? Значит, коммутатор должен отдавать все 30, т.к. часть заберёт экстендер.
• Количество экстендеров в «цепочке» ограничено отдаваемой на порт по PoE мощностью, потреблением питания экстендерами и требованиями к питанию со стороны камеры.

Соотнесение потребляемой мощности камеры и экстендеров в данном варианте подключения является ключевым вопросом для проектировщиков.

Некоторые IP-камеры (большей частью поворотные управляемые) потребляют мощность до 60 Ватт, т.е. максимум, что могут отдавать современные PoE-коммутаторы и PoE-инжекторы. Использовать экстендеры с такими камерами невозможно.

Ряд производителей IP-камер имеют в линейке не только экстендеры, но и PoE-инжекторы, специально спроектированные выдавать в линию PoE с «запасом» для возможного подключения экстендера. Это может помочь в случаях, когда мощность стандартного PoE-коммутатора или инжектора недостаточна для питания и камеры и экстендера.

В общем, неплохой вариант для не самых «прожорливых» камер в случае, когда дальность линии ненамного превышает границу в 100 метров — и его смело можно рекомендовать к применению.

Возможности, предоставляемые системами видеонаблюдения

Видеонаблюдение через всемирную паутину открывает перед пользователем огромные возможности. При этом, оно будет полезным как молодым мамам, так и родителям с детьми-подростками, предпринимателям и продавцам, охранникам и обычным обывателям.

Любой человек сегодня может организовать наблюдение за собственной квартирой в реальном времени, с записью на личный накопитель или же в облачное хранилище. А следить за происходящим довольно просто не только с компьютера, но и со смартфона или планшета из любой точки мира. Это позволяет вовремя среагировать на возникновение внештатной ситуации, к примеру, вызвав экстренные службы.

Такие системы позволяют наблюдать за происходящим из любой точки мира ФОТО: atomstroymodul.ru

Схема подключения аналоговой системы видеонаблюдения.

На коаксиальный кабель с двух сторон одевается BNC переходник.

Но делать так специалисты настоятельно не рекомендуют.

Шаг шестой. Центральный провод обязательно должен быть медным. Питание к приборам можно подвести любым соединительным кабелем, но нужно помнить, что он должен быть достаточно мощным, так как от него будет получать питание вся система.

Установка камеры в помещении не должна превышать 4 м, иначе разглядеть что-то будет сложно. В этом случае изображение буде засвеченным.

Основные материалы для видеонаблюдения

Отдельно стоит отметить, что RCA разъёмы могут быть представлены в двух цветовых решениях: Белого цвета — служит для передачи аудиосигнала. Если что-то не отвечает требованиям например, нечеткое изображение , проверьте компоненты по отдельности, возможно, где-то была допущена ошибка. Для реализации первого способа потребуется приобретение специального видеорегистратора

На фото: BNC разъем под винт, центральная жила заходит в трубчатое отверстие и фиксируется винтом, оплетка или экран зажимается скобами, важно не допустить соприкосновение двух проводников

На помощь приходят надёжные декоративные короба. Как показывает практика, если установлено сразу несколько камер, то лучше всего провести их зонирование, дабы в дальнейшем не путаться в информации. Крепить сами камеры надо только там, где это предусматривает заранее составленная схема.

Выбор оборудования

Установка камеры в помещении не должна превышать 4 м, иначе разглядеть что-то будет сложно. Разрешение кадра. Лучше заранее ознакомиться со спецификацией, чтобы не допустить серьёзных ошибок.

Жёлтый провод обеспечивает беспрерывную подачу видеосигнала. При большей высоте потолка камеры устанавливаются на стену.
Домашнее видеонаблюдение своими руками

Оптические линии связи

Этот способ пользуется всё большей популярностью. Оборудование, работающее с оптическими линиями связи, может обеспечить длину линии связи в несколько десятков километров! Способ же построения линии связи будет следующим:

Наверняка сразу вспоминается вариант с приемниками-передатчиками по «меди». Да, медиаконвертер можно считать разновидностью таких устройств. Вместо медиаконвертера можно использовать коммутатор с SFP-модулем, и даже найти камеру с возможностью установки SFP-модуля и подключить «оптику» напрямую.

Преимущества очевидны:

• длина линии до нескольких десятков километров;
• высокая пропуская способность, не зависящая от расстояния;
• оборудование стандартизировано;
• не чувствителен к помехам и наводкам от электромагнитного воздействия;
• огромный ассортимент оборудования, кабельной продукции и аксессуаров.

Недостатки тоже есть, однако их критичность снижается со временем в связи с широким распространением оптоволоконных технологий:

• требуется специализированное оборудование для монтажа и тестирования;
• требуется более высокий уровень квалификации проектировщика и инсталлятора;
• невозможно передать питание.

На ценовую сторону вопроса, думаем, можно не обращать особого внимания. Да, сами по себе кабели дороже «медных», но итоговая стоимость «оптической» системы может быть даже ниже стоимости системы, построенной целиком на «меди» (с учётом стоимости экстендеров, передатчиков, промежуточных коммутаторов и аксессуаров к ним), особенно если сравнивать линии одинаковой пропускной способности.

Немного об истории передачи видео по витой паре

Иногда приходится слышать, как та или иная современная компания объявляет себя «родоначальницей» принципа передачи видео.

Для прояснения этого вопроса хочется сообщить известную нам информацию: еще в 80-е годы прошлого века новгородское НПО «ВОЛНА» серийно использовало принцип передачи видеосигнала при производстве ПТУ (промышленных телевизионных установок). При настройке аппаратуры использовались эквиваленты витой пары. Комплектация была другой, но принцип уже был известен.

Так что тот, кто пытается убедить Вас в том, что именно он «изобрел» принцип передачи видео по витой паре, либо пытается ввести Вас в заблуждение, либо заблуждается сам…

Бесплатные программы для видеонаблюдения

Программное обеспечение видеонаблюдения, как правило, имеет графический пользовательский интерфейс (GUI), который удобен для пользователя и легко адаптируется к масштабируемой системе видеосети. Некоторое программное обеспечение для наблюдения пользователю сотового телефона проверять камеры, перематывать назад и просматривать записанные кадры и даже изменять частоту кадров при просмотре любой камеры в беспроводной сети.

Самое основное программное обеспечение камеры IP-наблюдения обеспечивает просмотр в реальном времени, запись и извлечение видеоматериалов. Более продвинутые программные платформы предлагают одновременный просмотр нескольких камер и несколько режимов записи (включая непрерывную, запланированную и инициированную запись).

Другие функции могут включать в себя возможность обработки больших файлов изображений с высокой частотой кадров, возможностью быстрого поиска, контролем панорамирования / наклона / масштабирования, поддержкой звука и удаленным доступом через веб-браузер, а также сотовые телефоны и другие карманные устройства.

Ниже представлено бесплатное программное обеспечение, которым можно воспользоваться при построении собственной системы цифрового видеонаблюдения.

XProject Go. Имеется free-версия флагманского продукта XProject Go. Данная версия поддерживает максимум восемь IP-камер и один сервер, позволяет хранить архив на протяжении пяти дней.

ZoneMinder. Свободное программное обеспечение с открытым исходниками также подойдет для видеонаблюдения. Работает на любом дистрибутиве Linux.

Axxon Next. Разработчиком является российская компания ITV. Axxon Next – это открытая программная платформа с дружелюбным для пользователя интерфейсом.

Xeoma. Бесплатный режим дает использовать не более 8 источников видео и не более трёх модулей.

Как подключить IP-камеры непосредственно к ПК

При такой конфигурации оборудования необходим довольно мощный ПК с соответствующей видеокартой. Кроме того нужно специализированное программное обеспечение. Обычно используются утилиты, которые идут в комплекте с камерами. Но разработчики выпустили уже немало программ функциональные возможности которых намного шире. К таким программам для управления видеонаблюдением относятся:

• XProject Go – бесплатно поддерживает до 8 цифровых камер один видеоархив до 5 дней. Запись видео в формате AVI. Программа довольно неприхотлива, для поддержания работоспособности ей достаточно 2,4 ГГц и 2 Гб оперативки, работает практически на всех современных платформах Windows.
• Ben Software Security Spy — разработана для пользователей ОС Mac OS. Из основных особенностей можно отметить интегрированный программный детектор движения с автоматическим оповещением по электронной почте, собственный браузер и возможность автоматической отсылки информации на FTP-сервер.
• Zone Minder – разработана для ОС Linux. Не имеет ограничений по величине и ретроспективе видеоархива и количеству камер. Поддерживает IP и USB камеры. Рассылает тревожные SMS и сообщения по электронной почте.
• Smart IP – разработки отечественных программистов. Программа в бесплатном варианте имеет ограничения на количество камер до 16 и объем видеоархива до 1 Гб.

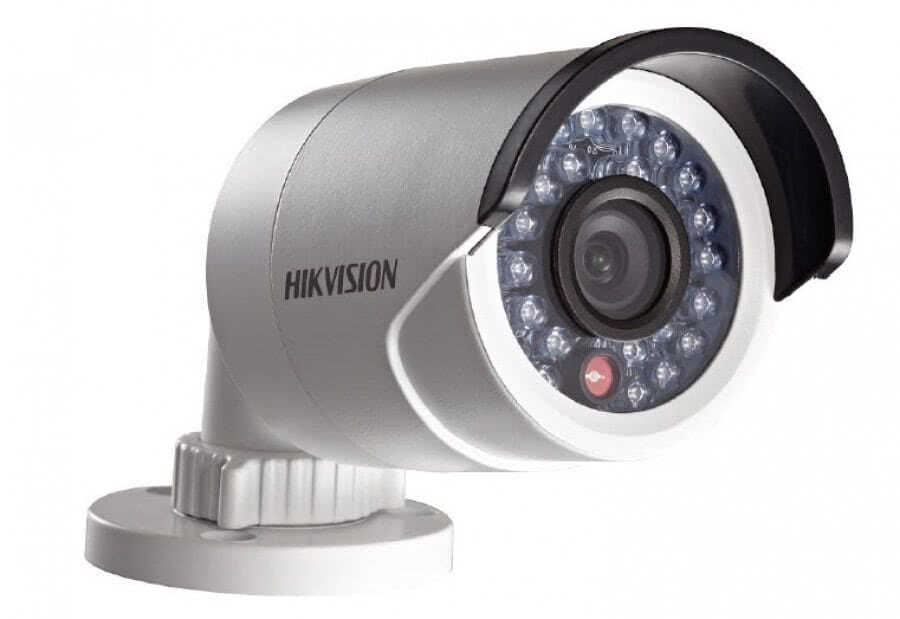

Для примера настройки возьмем IP видеокамеру Hikvision DS-2CD2032-I. Последовательность действий по подключению камеры к ПК будет такова:

1. Камера через LAN выход подключается к коммутатору, куда подключен и компьютер (можно напрямую к сетевой плате ПК).
2. В окне любого браузера набирается IP адрес, установленный по умолчанию. Для производителя Hikvision он следующий 0.0.64, логин admin, пароль 12345.

Для других производителей IP адреса, логины и пароли указаны в таблице:

Как правило, в окне браузера появится надпись «Страница недоступна». Это произошло потому, что диапазон IP адресов у камеры и ПК разный.

1. Необходимо заменить адрес видеокамеры. Для этого в ОС Windows заходим в закладки «Центр управления сетями и общим доступом» → «подключение по локальной сети» → «Сведения». В появившемся окне «Сведения о сетевом подключении» нас интересуют адреса DHCP и DNC серверов, а так же «Шлюз по умолчанию». К примеру, 192.168.0.1. необходимот заменить IP адрес камеры на сопоставимый. С 0.0.64 на 192.168.0.64. Выполнить замену можно при помощи специальной утилиты от производителя для камер Hikvision это программка SADP, колторая находится по адресу https://overseas.hikvision.com/en/tools_82.html .

Она сама найдет подключенное к ПК оборудование. Останется только ввести логин и пароль указанный в таблице и изменить адрес.

Облачное хранилище: что оно собой представляет

Существует множество ресурсов, предоставляющих услуги облачного хранения и просмотра данных. При этом, многие из них являются бесплатными. Не имеет смысла описывать подключение к ним уже настроенных камер слежения, об этом можно узнать на самом ресурсе. Лучше попробовать разобраться, что собой представляет облако.

В облако можно зайти с любого устройства, поддерживающего интернет ФОТО: edu.vgsa.ru

Каждое бесплатное облачное хранилище имеет определённый лимит по объёму, при превышении которого пользователю придётся доплачивать. Например, Яндекс.Диск. На этом сервисе может храниться до 10 Гб информации бесплатно. Но ведь никто не отменял удаление ставшей уже ненужной информации, а значит, подобный вариант можно использовать бесплатно на протяжении очень долгого времени. Для того, чтобы ознакомиться с файлами в облаке, достаточно просто войти со своим логином и паролем, после чего можно просмотреть и скачать на любой носитель нужное видео.

Хранилище Яндекс.Диск предоставляет 10 Гб бесплатного пространства ФОТО: yandex.ruТакже можно обратиться к помощи Гугл.Диск ФОТО: chromeworld.ruПодобных хранилищ на просторах интернета великое множество ФОТО: madeforipad.ru

Категория кабеля

Степень защиты от помех также зависит от категории витой пары. Чем выше категория – тем выше защита. Обычно для нужд видеонаблюдения применяется кабель категории 5е, который при оптимальном соотношении цена/качество способен обеспечить передачу видеосигнала на расстояние 2-3 тыс. метров.

Для больших протяженностей применяются более высокие категории кабелей, способные обеспечить наилучшую защиту от помех:

• Так, кабель 8 категории имеет улучшенную защиту от помех благодаря наличию дополнительной экранирующей оболочки, отводящей помехи от кабеля;
• Для создания удаленного наблюдения на расстояния от 4 тыс. метров рекомендовано применение кабеля «витая пара» 7 и выше категории, с использованием мощных активных усилителей;
• Кабели категорий 5 и 5е работают в диапазоне частот 100 мГц и 125 мГц, и способны передавать данные с камер со скоростью 100-1000 Мбит/сек;
• Категории 6 и 6А работают в диапазоне частот 250-500 мГц, используются для прокладки скоростных локальных сетей;
• В кабеле 7 категории экранированную оболочку имеет каждая пара, а также имеется общий защитный экран под общей оплеткой. Диапазон частот – 600-700 мГц, скорость передачи 100 Гбит/с.

Подключение аналоговой видеокамеры по витой паре

Аналоговое видеонаблюдение по витой паре создается путем подключения в линию приемопередатчиков.

Подключение аналоговой видеокамеры без передатчиков даже на расстояние в 5 метров, ухудшает качество до не узнаваемости.

Огромным преимуществом витой пары перед коаксиальным кабелем, является – количество подключаемых видеокамер. По одному 4-х парному Lan кабелю можно полноценно подключить 2 видеокамеры, т.е одновременно подать сигнал и напряжение.

Подключить аналоговую видеокамеру по витой паре очень просто. Для этого нужно 0пределиться с выбором цвета необходимых пар для подключения приемопередатчика и штекера питания со стороны видеокамеры и продублировать последовательность на конце линии со стороны видеорегистратора и источника питания.

Подача напряжения по витой паре корректна на расстояние не превышающие 30 метров. При увеличении дистанции за 30 метров начнется падение напряжения из-за маленького сечения кабеля.

Подключение к аналоговому видеорегистратору

Подключить аналоговую камеру к аналоговому регистратору через витую пару ещё сложнее, нежели к цифровому видеорегистратору. Во-первых, помимо передатчика потребуется приёмник, преобразующий цифровой сигнал обратно в аналоговый. Во-вторых, потребуется правильно настроить приёмник и передатчик, чтобы они увидели друг друга, в противном случае сигнал не дойдёт до регистратора.

Одним из решений такой проблемы является использование приёмника и передатчика из одного комплекта, в такому случае они уже настроены на корректную работу. Если же устройства из разных комплектов или вовсе от разных производителей, потребуется их предварительно подключить к компьютеру через сетевой кабель rj45 и настроить IP-адреса.

Приемник

Серьёзными недостаткоми использования витой пары в исключительно не цифровой системе является высокая цена на преобразователи и сильные потери качества видео (что является следствием двойного преобразования сигнала).

Cхема поключения видеокамеры через приемник

Подключение через сетевой провод 5 категории:

• Перед непосредственным подключением необходимо настроить приёмник и передатчик на одинаковый ip-адрес. Если устройства были взяты из одного комплекта, настройки можно избежать.
• Установить видеокамеру и соединить её к передатчику.
• Подключить передатчик к приёмнику по витой паре.
• Приёмник соединить с видеорегистратором.
• Получить изображение на регистраторе.

Такое подключение имеет смысл лишь при наличии всего необходимого оборудования, в том числе и коаксиального кабеля с передатчиками. В противном случае лучше докупить необходимые компоненты для организации чисто аналогового видеонаблюдения, поскольку покупка нужных компонентов может обойтись слишком дорого.

Достоинства и недостатки использования витой пары

У использования витой пары для исключительно аналоговых устройств есть свои преимущества и недостатки.

Плюсы:

1. При наличии необходимых конвертеров отсутствует необходимость приобретать провод или камеры другого типа.
2. На сегодняшний день сетевой провод стоит дешевле, нежели аналогичный по длине и качеству коаксиальный кабель.
3. Сетевой провод rj45 значительно проще найти, поскольку она продаётся во всех компьютерных магазинах, чего нельзя сказать о коаксиальном проводе.
4. Ethernet кабель всегда можно использовать для организации локальных сетей или подключения цифровых камер в случае резкого отказа от аналоговых.
5. Конвертеры из аналогового сигнала в цифровой и обратно стоят относительно недорого.

Минусы:

1. Необходимость использования дополнительных конвертеров, что несколько удорожает общую стоимость итоговой системы видеонаблюдения.
2. Потери качества видео, которые будут даже при использовании самых качественных и дорогих конвертеров (про самые дешёвые модели даже говорить ничего не нужно).
3. Увеличенная сложность настройки и пониженная стабильность работы системы, поскольку помимо камер и регистратора (или другого устройства, к которому будут подключаться камеры) могут выйти из строя преобразователи сигнала.
4. Использование ethernet провода для подключения видеокамеры к такому же регистратору и вовсе не имеет смысла, за очень редким исключением.

Подключение не цифровых видеокамер с помощью обычного сетевого провода rj45 имеет смысл лишь при отсутствии других вариантов или слишком дорогой альтернативе. В противном случае дешевле и надёжней будет воспользоваться исключительно цифровой или исключительно аналоговой системой видеонаблюдения, нежели пытаться подключить  через кабель, изначально не предназначенный для данных целей.

Решать, использовать ли RJ-45 для соединения аналоговых видеокамер или нет, стоит исключительно из сложившейся ситуации. В некоторых случаях дешевле будет взять имеющуюся витую пару и докупить преобразователей, в других ситуациях это может оказаться слишком дорогой затеей (особенно при отсутствии витой пары в наличии). Организовать видеонаблюдение стоит исходя из собственных потребностей и возможностей.

Другие статьи:

• • Видеонаблюдение в офисе
  • IP-сервер для аналоговых камер
  • Основные принципы при проектировании системы видеонаблюдения
  • Основные принципы при проектировании системы видеонаблюдения

Подключение одной видеокамеры

Подключение одного устройства для записи — самый простой вариант организации удалённого наблюдения. В этом случае порядок действий отличается простотой:

Соединение IP-камеры с персональным компьютером.

После этого в браузере надо набрать IP-адрес, присвоенный устройству. Иногда его указывают на сопроводительных наклейках, в большинстве случаев информацию приводят в пользовательской инструкции. Иначе невозможно разобраться в том, как настроить IP камеры для просмотра через интернет.

Сетевой интерфейс с настройками появляется перед пользователем, когда он в ведёт нужный адрес.

Надо выбрать вариант автоматического получения IP-адреса. Либо статическая информация прописывается в ручном режиме. Логин с паролем для удалённого доступа прописывают в этой же части.

Указывают отдельно порт, с помощью которого получают доступ ко всемирной Сети.

Чаще всего выбирают значение, равное 80.

• Когда нужный адрес указан — камеру отключают от интернета, соединяют с персональным компьютером.
• В браузере можно просмотреть видео, пользуясь любым устройством. Достаточно сначала указать ай-пи адрес, через двоеточие идёт номер самого порта.
