ПОДКЛЮЧЕНИЕ IP КАМЕРЫ К РЕГИСТРАТОРУ

Регистраторы представляют собой специальные устройства, которые организуют работу IP камер, оцифровывая материал и записывая его на съемные носители. Любой современный видеорегистратор может работать с персональным компьютером в составе локальной сети или использоваться автономно.

Регистраторы оснащаются различными дополнительными возможностями, например, ведение записи только в случае движения в кадре (детектор движения). Как правило, сопровождаются программным обеспечением, которое дает возможность управлять устройством удаленно.

Стандартный режим работы предусматривает ведение записи круглосуточно. Современные модели отличаются высокой скоростью трафика. Могут быть соединены с мониторами, на которые в реальном времени выводится изображение. Кроме того, видео будет показано сразу с нескольких камер. Изучить можно и уже отснятый материал.

IP камеры подключаются к коммутаторам, те, в свою очередь, к порту LAN на регистраторе. В этом случае камеры получают питание от собственных адаптеров. Многие современные модели оборудуются портами PoE, что позволяет подключить камеры напрямую, обеспечив их энергией.

Такой способ избавляет от покупки роутера, но есть и нюанс. Следует учитывать, что одна камера занимает один порт PoE. То есть подключить можно определенное число устройств, сопоставимое с количеством портов.

Существуют также IP видеорегистраторы со встроенными коммутаторами. В этом случае каждая камера подключается по отдельной линии связи, что не всегда удобно.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Подключение через меню регистратора(с подключенным монитором) по протоколу ONVIF/RTSP:

Подключение напрямую через регистратор происходит по тому же принципу, как и через веб-интерфейс.

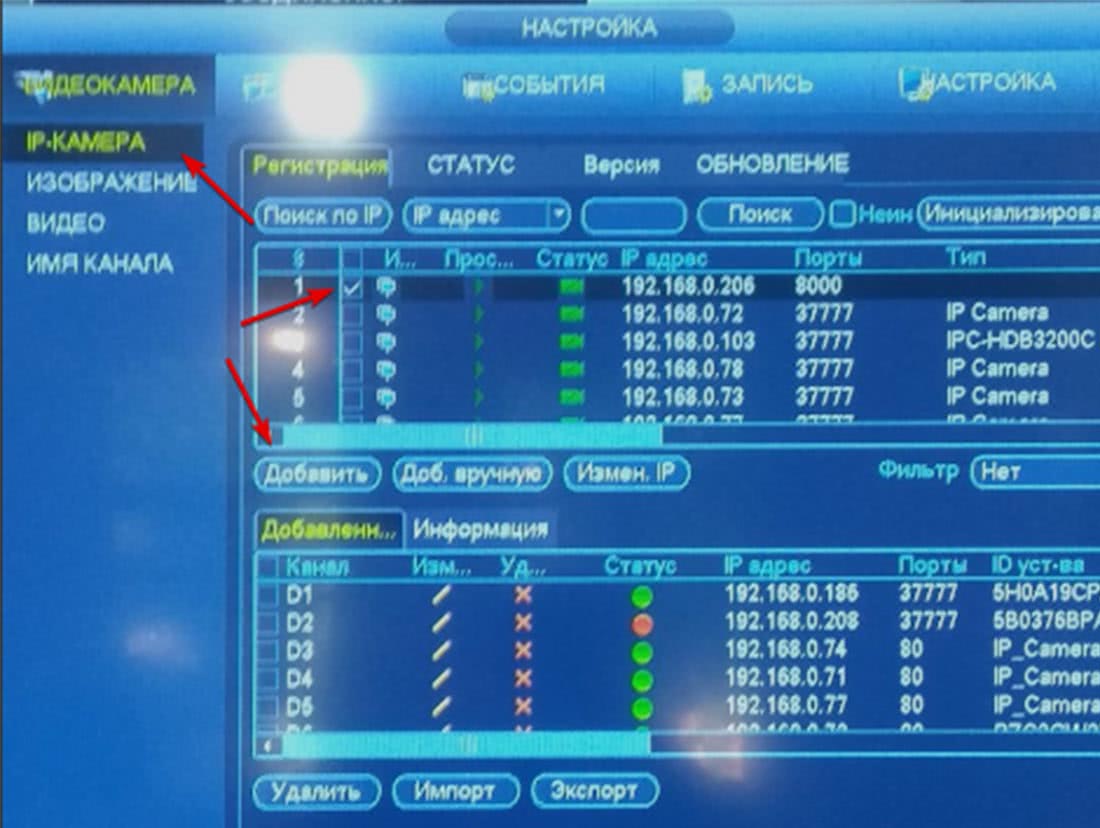

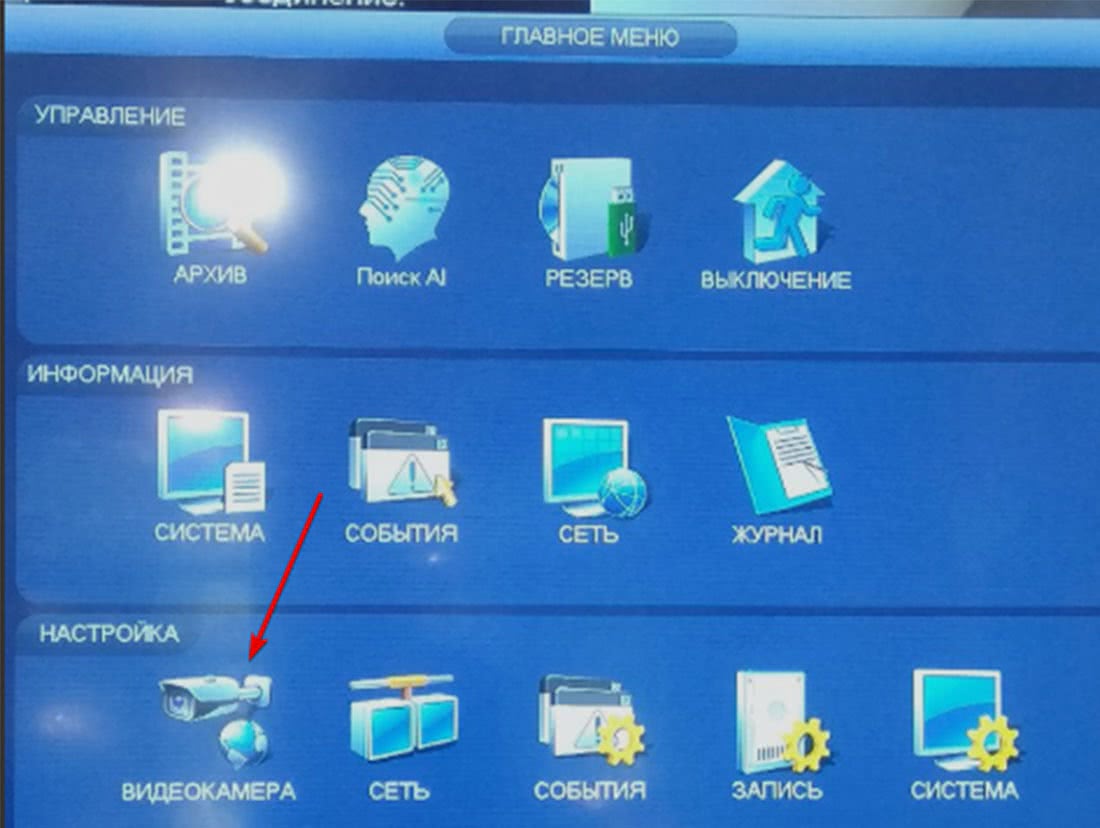

Заходим в главное меню и переходим в раздел Видеокамера.

Далее выбираем IP-камера нужная нам камера сразу отобразилась в окне поиска. Ставим галочку напротив камеры и нажимаем Добавить.

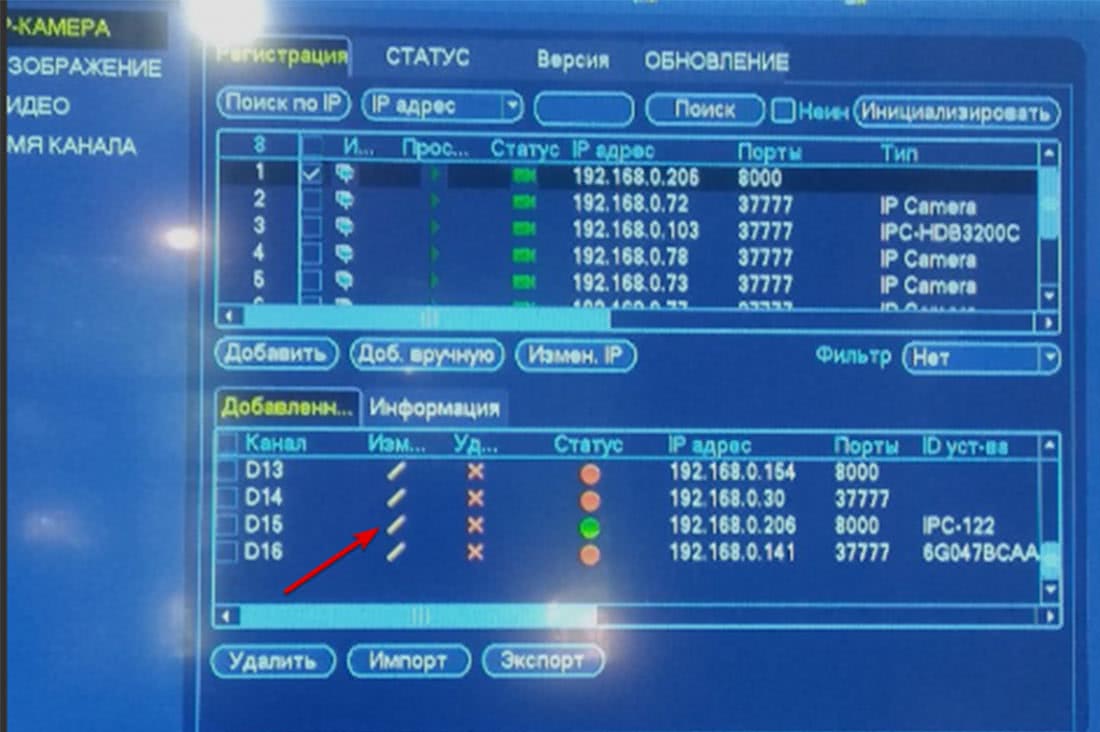

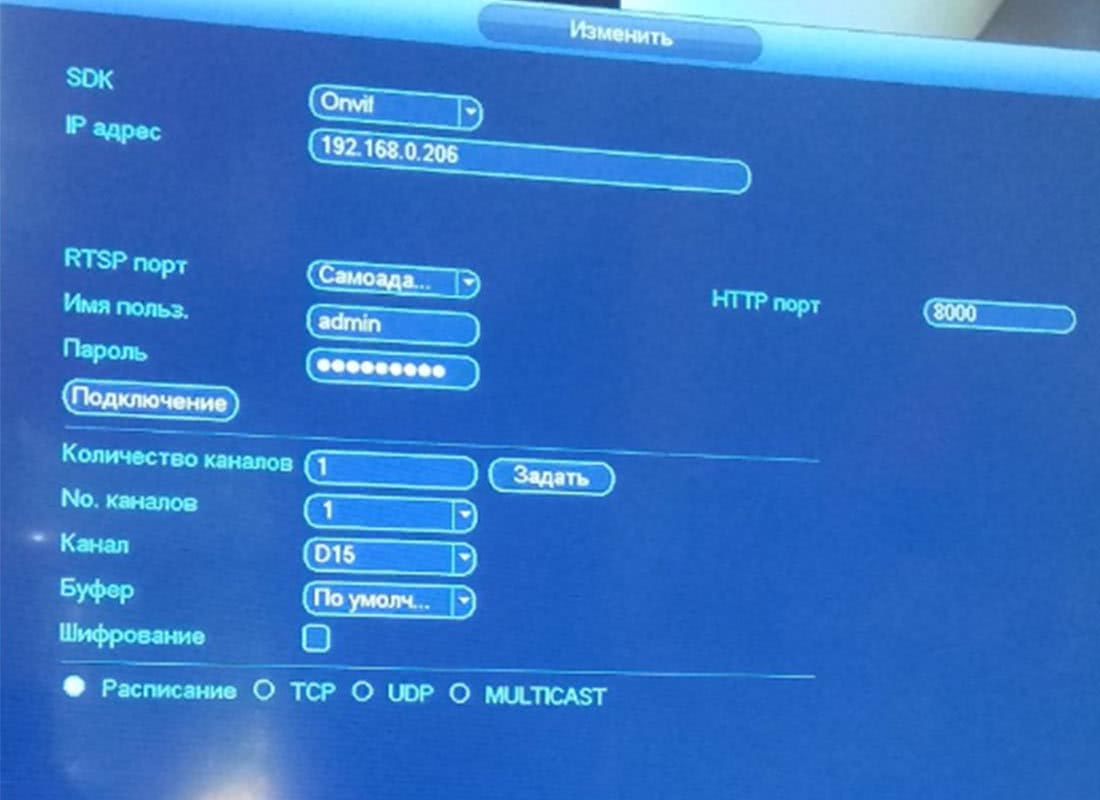

Если у Вас статус горит красным нажимаем на карандаш и вводим правильный пароль от камеры.

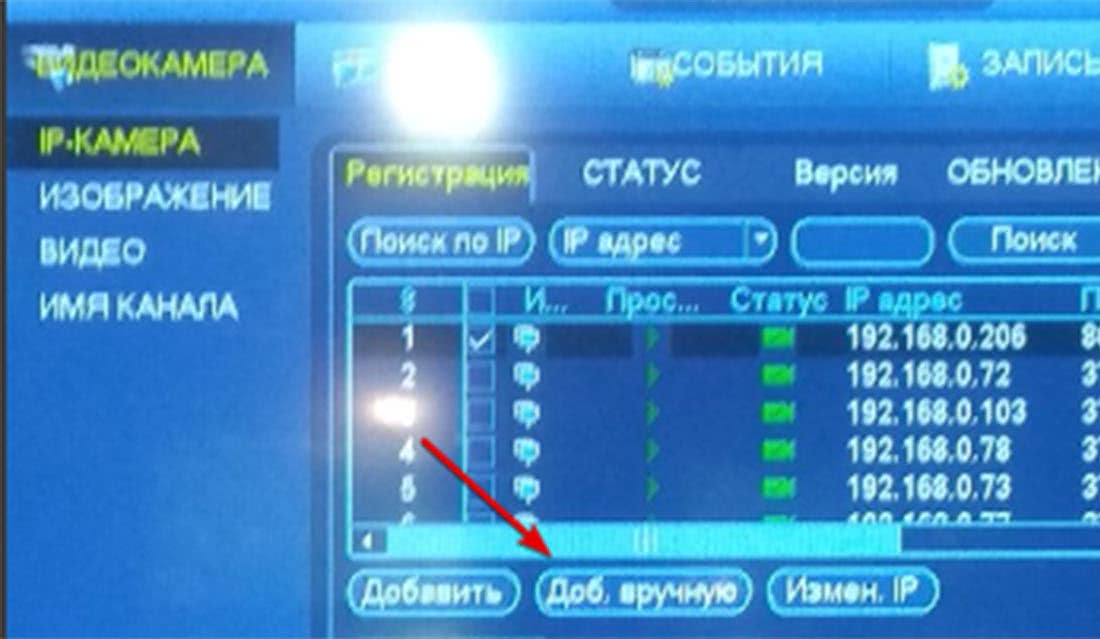

Для добавления по RTSP потоку выбираем пункт Доб.вручную.

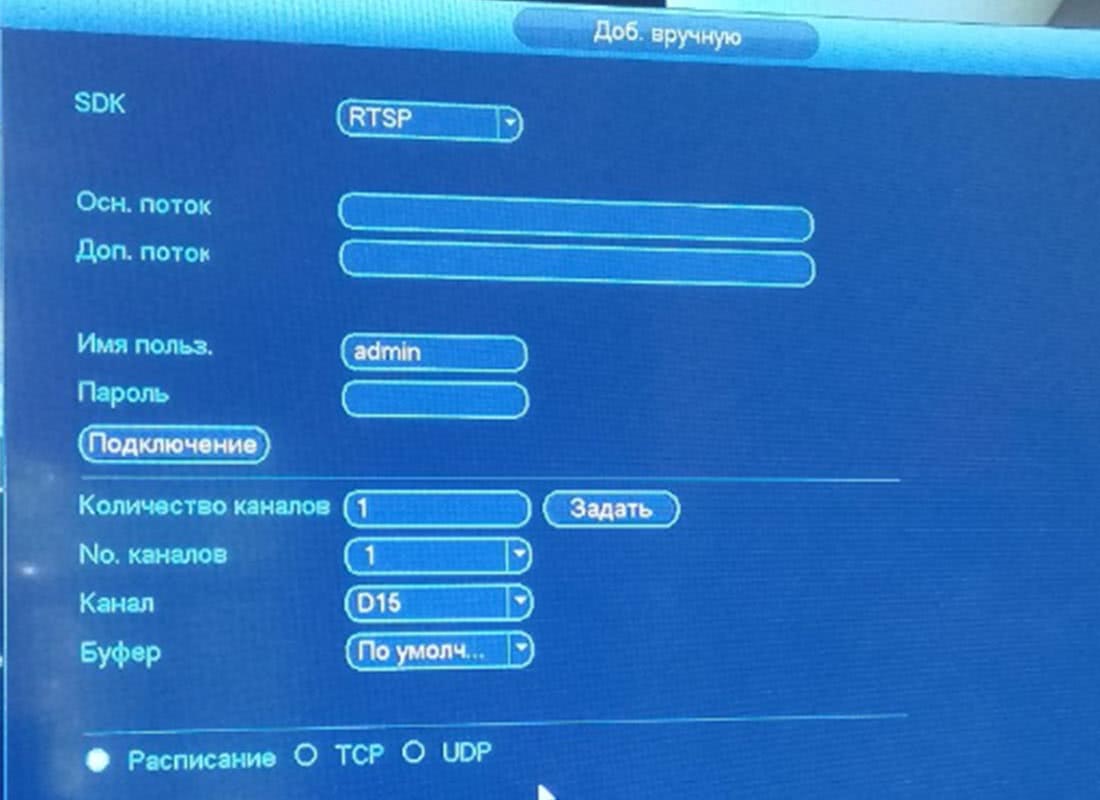

В пункте SDK выбираем RTSP.

Ссылку RTSP придется вводить вручную. Заполняем поле Осн.поток нашей RTSP ссылкой, вводим пароль на камеру и нажимаем Сохранить.

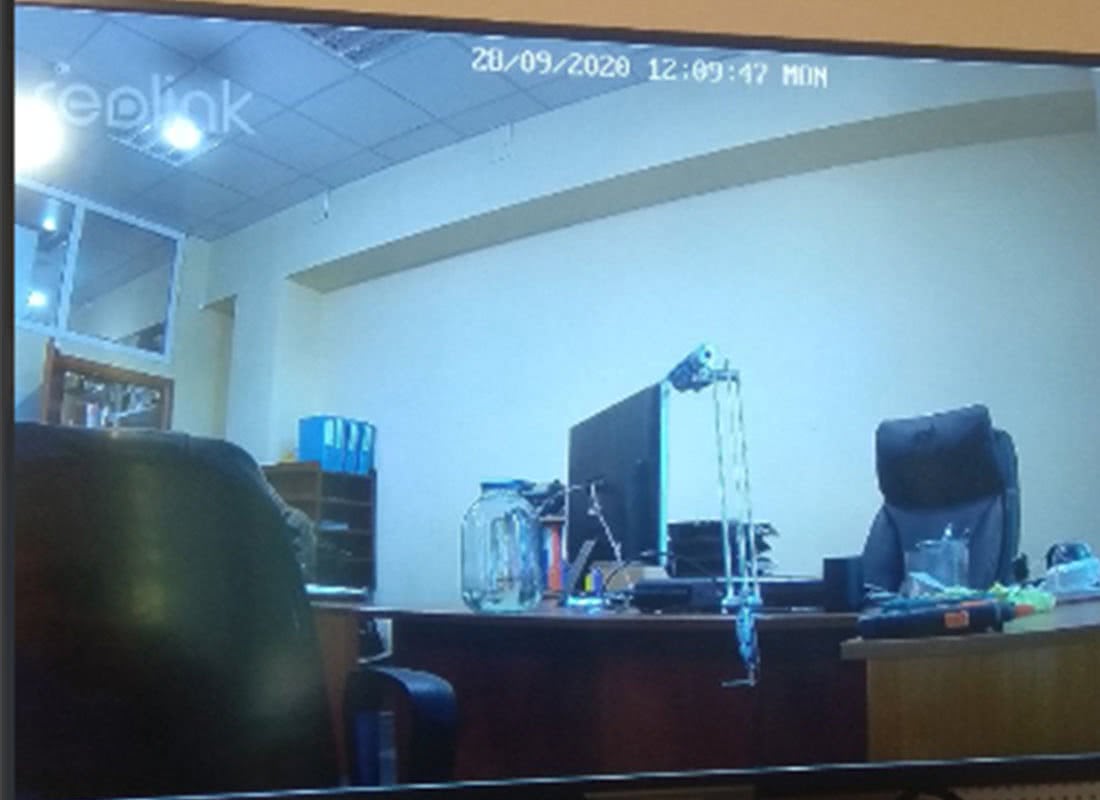

Если всё введено верно статус камеры будет гореть зеленым и её можно будет просматривать.

Дальше больше, поэтому подписывайтесь на наш YouTube канал и следите за новинками! Надеемся, данная статья была полезной. Если у Вас возникнут вопросы, пишите в чат или звоните в нашу техническую поддержку.

ПОДКЛЮЧЕНИЕ IP КАМЕРЫ К КОМПЬЮТЕРУ

Нередко пользователю достаточно и одной IP камеры, чтобы, например, обеспечить наблюдение за небольшим помещением. В этом случае можно избежать трат на приобретение коммутатора, подключив устройство напрямую к персональному компьютеру. Принцип схож с остальными способами соединения.

Для подключения IP камеры непосредственно (напрямую) к компьютеру используется перекрестный (кроссовый) кабель UTP, а не прямой, как в случае с роутером. Различие заключается в том, что перекрестный вид служит для соединения однотипных устройств.

Первая попытка получить доступ к интерфейсу камеры может быть неудачной – компьютер работает в другой подсети. Поэтому необходимо узнать IP адреса локальной сети компьютера (в «Центре управления сетями и общим доступом) и камеры (в приложенной документации).

Затем требуется изменить IP адрес камеры на тот, который использует ПК. Делается это посредством программного обеспечения, идущего в комплекте поставки устройства. После этого изображение с нее станет доступно пользователю по установленному IP адресу.

Подключение напрямую к сетевой карте компьютера позволяет сэкономить на покупке маршрутизатора или регистратора. Однако этот способ дает возможность подсоединять единственную камеру. Для создания сети из нескольких устройств, придется в любом случае докупать дополнительное оборудование.

Как подключить практически любую IP камеру к IP видеорегистратору NVR Tantos

Подключение IP камер известных производителей к NVR Tantos, как правило, не вызывает особых трудностей.

Пример инструкции по подключению IP камер Hikvision с новыми версиями прошивок можно скачать тут, с предыдущими версиями прошивок – тут. Пример инструкции по подключению IP камер Dahua можно скачать тут. Подключение IP камер других известных производителей также в большинстве случаев не вызывает проблем – достаточно найти камеры с помощью регистратора по протоколу ONVIF и ввести логин и пароль камеры.

При подключении IP камер малоизвестных китайских производителей могут возникнуть проблемы. Но обычно, затратив некоторые усилия, удается подключить к видеорегистратору практически любую IP камеру.

Для подключения к NVR необходимо узнать IP адрес камеры, ее логин и пароль (выясняется методом перебора наиболее распространенных сочетаний логина и пароля), порты ONVIF и RTSP, возможность подключения по ONVIF, а также строки запроса видео по RTSP для первого и второго видеопотока, если камера не подключается по ONVIF.

Если видеорегистратор находит при поиске IP камеру – это уже половина успеха.

Но что делать, если IP адрес камеры неизвестен и камера не находится через поиск регистратора? Проще всего найти утилиту для поиска устройств на сайте производителя (если сайт производителя вообще существует). Если такой утилиты нет – придется идти другим путем.

Установите бесплатное программное обеспечение для работы с IP камерами по ONVIF – ONVIF Device Manager. Его можно скачать тут или тут.

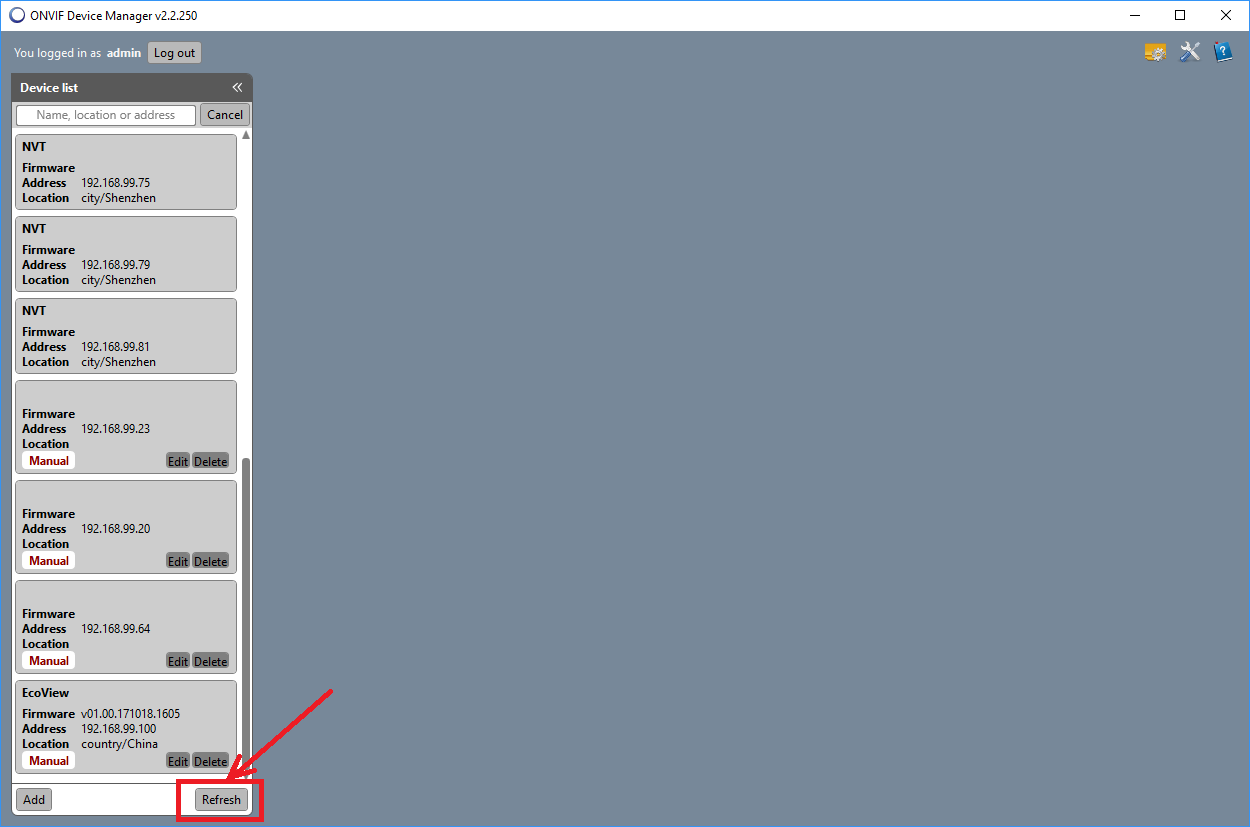

После запуска ONVIF Device Manager пытается найти устройства в сети, используя протокол ONVIF.

Если IP камера нашлась – прекрасно.

Если нет – придется попробовать другой способ.

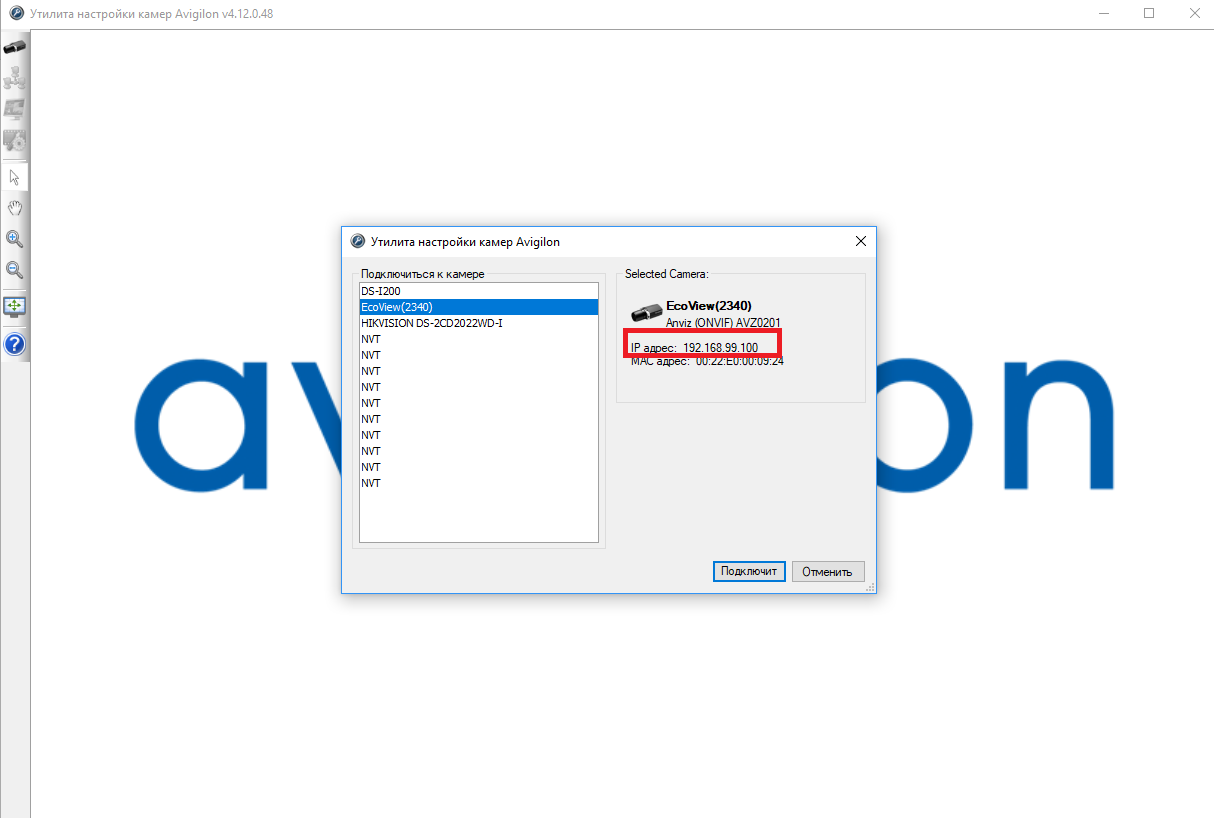

Скачайте и установите Avigilon Camera Installation Tool – несмотря на свое название это программное обеспечение прекрасно ищет в сети IP камеры любых производителей. Скачать его можно тут.

После того, как удалось определить ONVIF порт камеры, ее можно подключить к ПО ONVIF Device Manager.

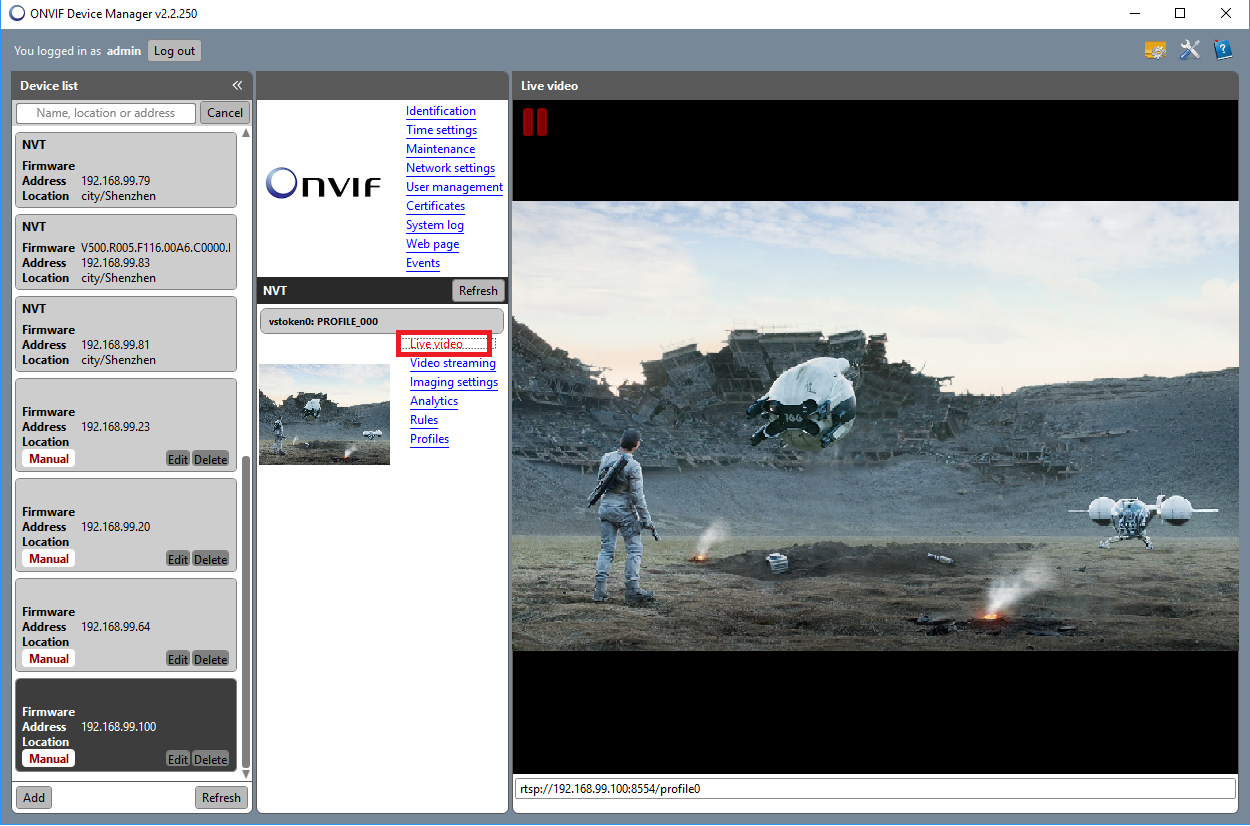

Если появилось видео, транслируемое камерой – прекрасно, значит камера скорее всего подключится к видеорегистратору.

Если камера не отдает видео по ONVIF, можно попытаться получить видео от нее по RTSP. Строку запроса RTSP можно узнать в документации к камере (нужно узнать строку запроса для основного потока видео и для субпотока) или с помощью ONVIF Device Manager.

При подключении по RTSP строка запроса вводится в регистратор не самым очевидным способом.

Допустим, строка запроса RTSP:

rtsp://192.168.99.100:8554/profile0 для основного видеопотока

rtsp://192.168.99.100:8554/profile1 для субпотока.

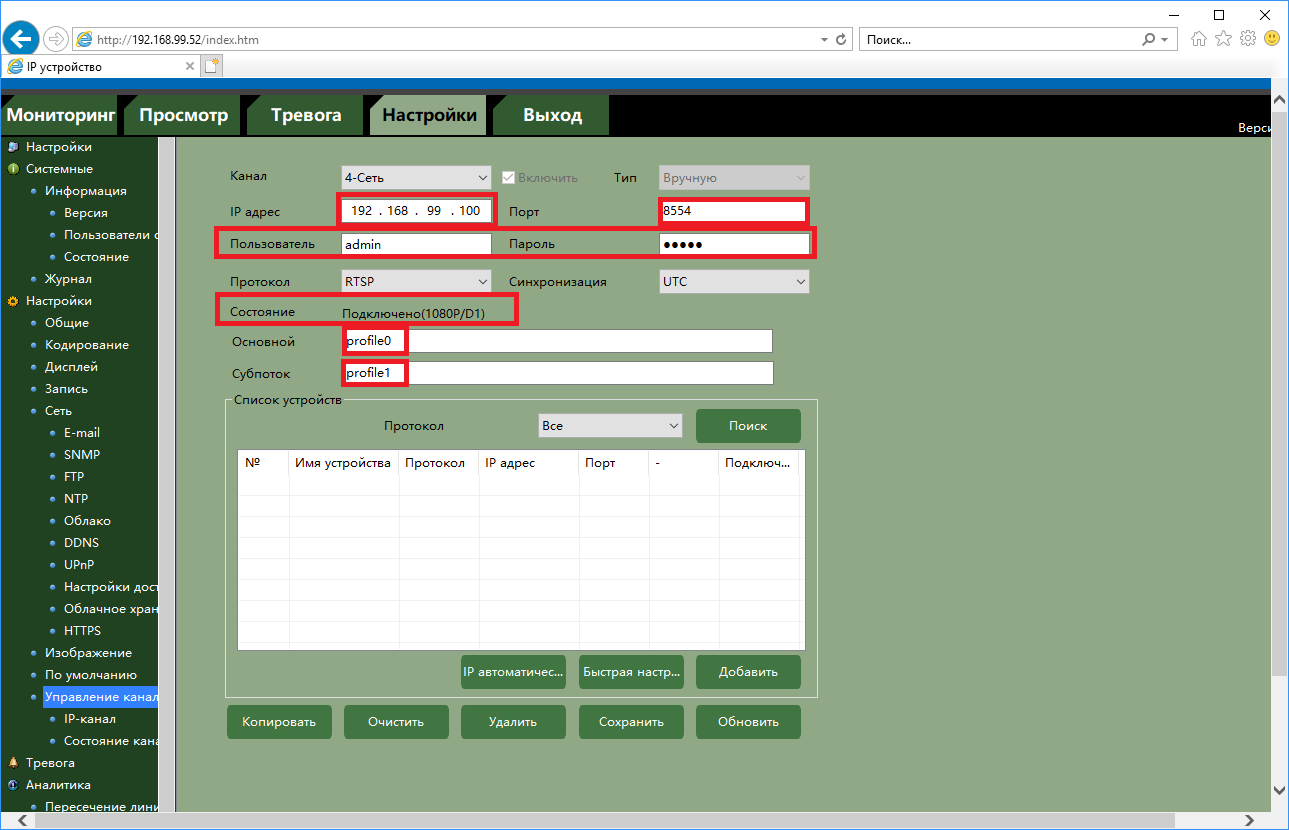

Выбирается Протокол — RTSP

Отдельно вводится IP адрес, порт RTSP (обычно – 554, в нашем примере – 8554), логин, пароль.

Для основного потока вводится строка, которая в запросе rtsp находится сразу после rtsp://192.168.99.100:8554/, т.е. в нашем примере вводится profile0.

Для субпотока вводится строка, которая в запросе rtsp находится сразу после rtsp://192.168.99.100:8554/, т.е. в нашем примере вводится profile1.

Полную версию «Руководства по подключению практически любых IP камер к IP видеорегистраторам NVR Tantos» с подробным пошаговым объяснением последовательности действий можно скачать тут.

Модернизация IP видеокамеры с минимальными затратами

Устройства систем видеонаблюдения, в том числе и видеокамеры, постоянно модернизируются. И если раньше камера с качеством записи 640 ТВЛ считалась вершиной инженерной мысли, то сейчас такого разрешения и явно недостаточно. Что же делать тем организациям, у которых установлена разветвленная система видеонаблюдения, основанная на старых аналоговых видеокамерах и видеорегистраторах. Полная модернизация системы видеонаблюдения, с заменой всех камер и видеорегистраторов, это весьма дорогостоящие занятие. Но окажется ли постепенное вытеснение старого оборудования новыми видеокамерами более дешевым.

Как подключить ip-камеру к видеорегистратору?

Чтобы настроить совместную работу ip-камер и видеорегистратора понадобится выход в интернет. В первую очередь к сети подключается регистратор. Всю работу можно выполнить самостоятельно, однако отсутствие необходимых знаний нередко ставит пользователей в тупик.

Существует несколько вариантов подключения. Отличия продиктованы разными моделями видеокамер и регистраторов. Не все способы доступны для любых видов камер.

  • путем самостоятельного внесения характеристик (пользовательское добавление);
  • из списка устройств, отображаемого через интернет;
  • с помощью активации;
  • в режиме plug-in-play (возможно только с устройствами, подключенными к POE-портам NVR).

Перед подключением, рекомендуется установить обновление для прошивки. Так, вся система сможет прослужить дольше.

Важно! Регистраторы с POE-интерфейсами функционируют одновременно в 2 сетях, одна из которых предназначена для портов, другая для стороннего Lan-интерфейса. Сети не могут пересекаться, в противном случае, подключение не будет успешным

Кроме того, ip-камеры требуют предварительной настройки. Для этого их нужно присоединить к роутеру и ПК. Видеорегистратор в свою очередь необходимо подключить к интернету.

Процесс осуществляется в несколько этапов:

  • присоединение регистратора к модему;
  • задание настроек видеокамеры на экране компьютера;
  • внесение параметров устройства.

В зависимости от разновидности регистратора, его производительности и мощности, к нему можно подключить до 20 видеозаписывающих устройств одновременно.

Как подключить к цифровому видеорегистратору?

Напрямую подключить аналоговую камеру к цифровому видеорегистратору, роутеру или сетевой карте компьютера невозможно. Первым делом стоит обзавестись специальными передатчиками, позволяющими аналоговый сигнал перевести в протокол TCP/IP. Именно с помощью таких передатчиков будет преобразование аналогового сигнала в цифровой. Также понадобится витая пара со стандартной распиновкой коннекторов (порядок обжима аналогичен IP-камерам и другим устройствам работающим по такому же протоколу).

Первая сложность может возникнуть при преобразовании аналогового сигнала в цифровой, обычным переходником тут явно не обойтись. Также доставить трудностей может выбор подходящего оборудования для преобразования сигнала, далеко не все аналого-цифровые преобразователи выдадут хорошее качество видео и стабильную работу, при использовании самых дешёвых девайсов качество съёмки может пострадать очень сильно

Порядок подключения и настройки устройств следующий:

  1. Первым делом стоит установить видеокамеру и подключить её к источнику питания.
  2. Подключить камеру к преобразователю (приемнику) с помощью коаксиального кабеля.
  3. Подключить передатчик к сетевой карте компьютера, регистратору или роутеру через кабель пятой категории (витая пара). Если кабель 5 категории без коннектеров, предварительно его обжать по соответствующей схеме (для подключения к ПК схема будет «компьютер-компьютер», для подключения к регистратору или роутеру «компьютер-хаб»). Хотя для большинства современных IP-камер схема подключения не критична. При использовании роутера может потребоваться открытие дополнительных портов через настройки роутера.
  4. На устройстве, к которому подключен аналого-цифровой преобразователь, потребуется настроить его. При подключении к ПК или роутеру необходимо открыть браузер и ввести IP-адрес передатчика (указан у инструкции или на корпусе девайса), на регистраторе это делается в соответствующих настройках. Категорически рекомендуется сменить стадартный IP, логин и пароль в целях безопасности, в противном случае камеры могут быть взломаны злоумышленнимами.
  5. Изображение выведено и можно начинать запись. На компьютерах для удобства использования камер рекомендуется установить специализированное ПО для видеонаблюдения (использование обычного браузера для таких целей не рекомендуется).

Подключение к аналоговому видеорегистратору

Подключить аналоговую камеру к аналоговому регистратору через витую пару ещё сложнее, нежели к цифровому видеорегистратору. Во-первых, помимо передатчика потребуется приёмник, преобразующий цифровой сигнал обратно в аналоговый. Во-вторых, потребуется правильно настроить приёмник и передатчик, чтобы они увидели друг друга, в противном случае сигнал не дойдёт до регистратора.

Одним из решений такой проблемы является использование приёмника и передатчика из одного комплекта, в такому случае они уже настроены на корректную работу. Если же устройства из разных комплектов или вовсе от разных производителей, потребуется их предварительно подключить к компьютеру через сетевой кабель rj45 и настроить IP-адреса.

Приемник

Серьёзными недостаткоми использования витой пары в исключительно не цифровой системе является высокая цена на преобразователи и сильные потери качества видео (что является следствием двойного преобразования сигнала).

Cхема поключения видеокамеры через приемник

Подключение через сетевой провод 5 категории:

  • Перед непосредственным подключением необходимо настроить приёмник и передатчик на одинаковый ip-адрес. Если устройства были взяты из одного комплекта, настройки можно избежать.
  • Установить видеокамеру и соединить её к передатчику.
  • Подключить передатчик к приёмнику по витой паре.
  • Приёмник соединить с видеорегистратором.
  • Получить изображение на регистраторе.

Такое подключение имеет смысл лишь при наличии всего необходимого оборудования, в том числе и коаксиального кабеля с передатчиками. В противном случае лучше докупить необходимые компоненты для организации чисто аналогового видеонаблюдения, поскольку покупка нужных компонентов может обойтись слишком дорого.

Достоинства и недостатки использования витой пары

У использования витой пары для исключительно аналоговых устройств есть свои преимущества и недостатки.

Плюсы:

  1. При наличии необходимых конвертеров отсутствует необходимость приобретать провод или камеры другого типа.
  2. На сегодняшний день сетевой провод стоит дешевле, нежели аналогичный по длине и качеству коаксиальный кабель.
  3. Сетевой провод rj45 значительно проще найти, поскольку она продаётся во всех компьютерных магазинах, чего нельзя сказать о коаксиальном проводе.
  4. Ethernet кабель всегда можно использовать для организации локальных сетей или подключения цифровых камер в случае резкого отказа от аналоговых.
  5. Конвертеры из аналогового сигнала в цифровой и обратно стоят относительно недорого.

Минусы:

  1. Необходимость использования дополнительных конвертеров, что несколько удорожает общую стоимость итоговой системы видеонаблюдения.
  2. Потери качества видео, которые будут даже при использовании самых качественных и дорогих конвертеров (про самые дешёвые модели даже говорить ничего не нужно).
  3. Увеличенная сложность настройки и пониженная стабильность работы системы, поскольку помимо камер и регистратора (или другого устройства, к которому будут подключаться камеры) могут выйти из строя преобразователи сигнала.
  4. Использование ethernet провода для подключения видеокамеры к такому же регистратору и вовсе не имеет смысла, за очень редким исключением.

Подключение не цифровых видеокамер с помощью обычного сетевого провода rj45 имеет смысл лишь при отсутствии других вариантов или слишком дорогой альтернативе. В противном случае дешевле и надёжней будет воспользоваться исключительно цифровой или исключительно аналоговой системой видеонаблюдения, нежели пытаться подключить  через кабель, изначально не предназначенный для данных целей.

Решать, использовать ли RJ-45 для соединения аналоговых видеокамер или нет, стоит исключительно из сложившейся ситуации. В некоторых случаях дешевле будет взять имеющуюся витую пару и докупить преобразователей, в других ситуациях это может оказаться слишком дорогой затеей (особенно при отсутствии витой пары в наличии). Организовать видеонаблюдение стоит исходя из собственных потребностей и возможностей.

Другие статьи:

    • Видеонаблюдение в офисе
    • IP-сервер для аналоговых камер
    • Основные принципы при проектировании системы видеонаблюдения
    • Основные принципы при проектировании системы видеонаблюдения

Виды микрофонов для камеры видеонаблюдения: этапы подключения к системе

Микрофон для системы видеонаблюдения – это мощное дополнение, позволяющее значительно увеличить информативность видеозаписи. Многие модели камер уже оснащены оборудованием для аудиозаписи, а некоторые системы предполагают подключение внешних устройств

Рассмотрим, на что обратить внимание при выборе и как подключить микрофон к камере видеонаблюдения

Микрофон для камеры видеонаблюдения

По расположению подобные устройства разделяются на:

Встроенные интегрированы в корпус камеры. Это значительно упрощает процесс монтажа, а также положительно влияет на стоимость. Из минусов – встроенное оборудование не гарантирует чистоту звучания. Так как особенность использования камеры для видеонаблюдения не предполагает ее расположение вблизи от объекта наблюдения. Интегрированные устройства передают все звуки, которые окружают оборудование.

Внешние системы покупаются отдельно. Их вы можете расположить где угодно, на достаточно отдаленном расстоянии от записывающего устройства. Обеспечивают хорошее звучание, но требуют большего внимания к организации передачи сигнала и питания.

В зависимости от конструктивных особенностей устройства подразделяются на:

Петличные системы применяются для скрытой съемки, так как имеют небольшие габариты.

Пушки дополнительно оснащены отражающими экранами, которые подавляют посторонние шумы. Такие системы осуществляют направленную запись, но имеют гораздо большие размеры, в сравнении с петлицами.

Также все устройства подразделяются на:

Пассивные применяются для прослушки в небольших помещениях, так как не обладают высокой чувствительностью, возможностью усилить сигнал и не способны отфильтровать посторонние шумы. Плюсы таких устройств: доступная цена и простота установки.

Активные имеют встроенный усилитель, поэтому могут использоваться в различных условиях, как в помещении, так и на улице. Обладают высокой чувствительностью и могут работать на расстоянии до 300 м. Из минусов можно выделить необходимость подключения дополнительного питания, сложность монтажа и необходимость настройки.

Как провести подключение?

Подключение микрофона к ip камере видеонаблюдения производится при помощи штекера RCA (Тюльпан). Для прокладки коммуникаций между устройством записи и аудиооборудованием можно использовать витую пару при невысокой дальности (30-40 метров).

Для прокладки на расстояние до 300 метров используйте гибкий кабель 3х0,12. Для проведения коммуникаций на 300-1000 метров внутри помещения используйте кабель с сечением 0,5. На аналогичное расстояние на улице – с сечением 0,75.

Этапы подключения:

  1. Красный провод напряжения питания микрофона соединяют с блоком питания. На практике это не отдельный блок, а источник питания, к которому подсоединена камера.
  2. Синий провод подсоединяется к переходнику RCA и к минусовой клемме блока питания.
  3. Желтый провод входа аудиосигнала подключается к центральному контакту RCA.

На что обратить внимание при покупке?

Уровень чувствительности. От этого параметра зависит расстояние от объекта наблюдения, на котором можно проводить подключение микрофона к камере видеонаблюдения. Чем выше чувствительность, тем дальше можно расположить оборудование.

Наличие фильтра верхних частот. Это дополнение позволяет проводить запись речи, исключив низкочастотные шумы. К ним относится шум машин, оборудования, которое работает рядом с системой записи, звук от работающего кондиционера.

Особенно это дополнение важно, если вам нужен уличный микрофон для видеонаблюдения. Наличие защитного кожуха

Дополнительно оснащение корпуса позволяет осуществлять направленную звукозапись. Стенки кожуха отражают посторонние шумы с боков и сзади оборудования, оставляя открытой только область перед аудиозаписывающим оборудованием. Таким образом, на запись попадет звук, исходящий от объекта, расположенного впереди

Наличие защитного кожуха. Дополнительно оснащение корпуса позволяет осуществлять направленную звукозапись. Стенки кожуха отражают посторонние шумы с боков и сзади оборудования, оставляя открытой только область перед аудиозаписывающим оборудованием. Таким образом, на запись попадет звук, исходящий от объекта, расположенного впереди.

Оснащение регулятором чувствительности. Возможность регулировать восприимчивость системы к звукам и постороннему шуму позволяет использовать одно устройство в разных условиях: на близких и дальних расстояниях, в помещении и на улице. Есть оборудование, не требующее ручной настройки. Регулировка чувствительности происходит в автоматическом режиме. Например, такой функцией обладает микрофон для системы видеонаблюдения stelberry m 40.

Как узнать IP адрес камеры видеонаблюдения?

Без этой информации камеру невозможно будет подключить к сети интернет. Есть несколько вариантов для получения таких сведений:

  • Из инструкции.
  • На коробке устройства.
  • Наклейка самого прибора.

Иногда адрес прописывают только для семейства, а не для отдельной модели. Тогда нужно специальное ПО, чтобы точно определить характеристики камеры. Оптимальный вариант — фирменное приложение, поставляемое в комплекте. В него зайти проще простого.

Angry ИП Scanner — популярное приложение для тех, у кого возникают проблемы с использованием фирменных решений. Эта разработка позволяет узнать об адресе любого устройства, если оно соединено с локальной сетью.

Один из доступных вариантов для решения проблемы — использование командной строки. Нужно использовать одну из двух команд:

  1. Arp-a.
  2. Ipconfig.

После этого пользователь увидит все устройства, которые были подключены. Настройка не доставляет проблем.

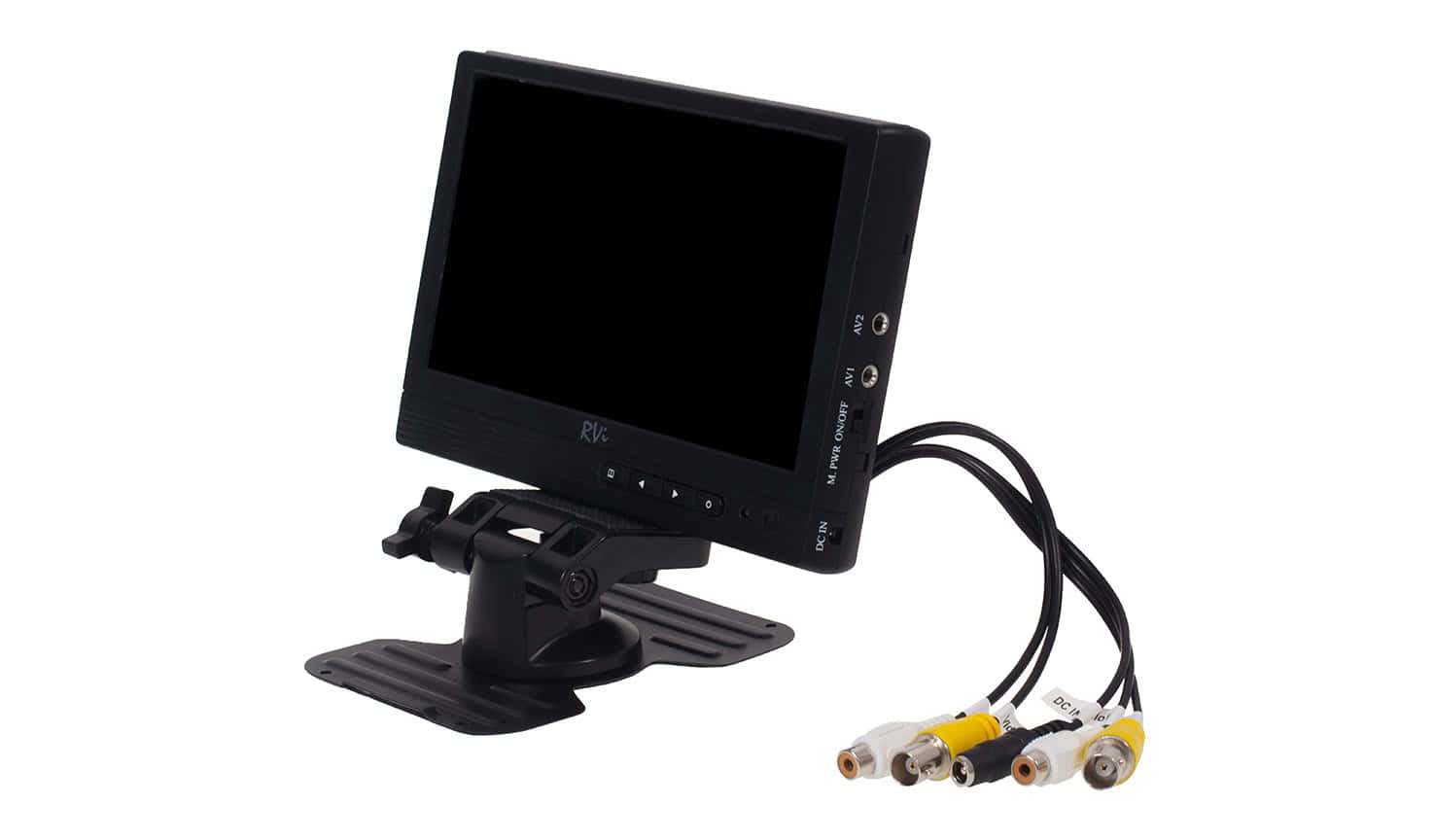

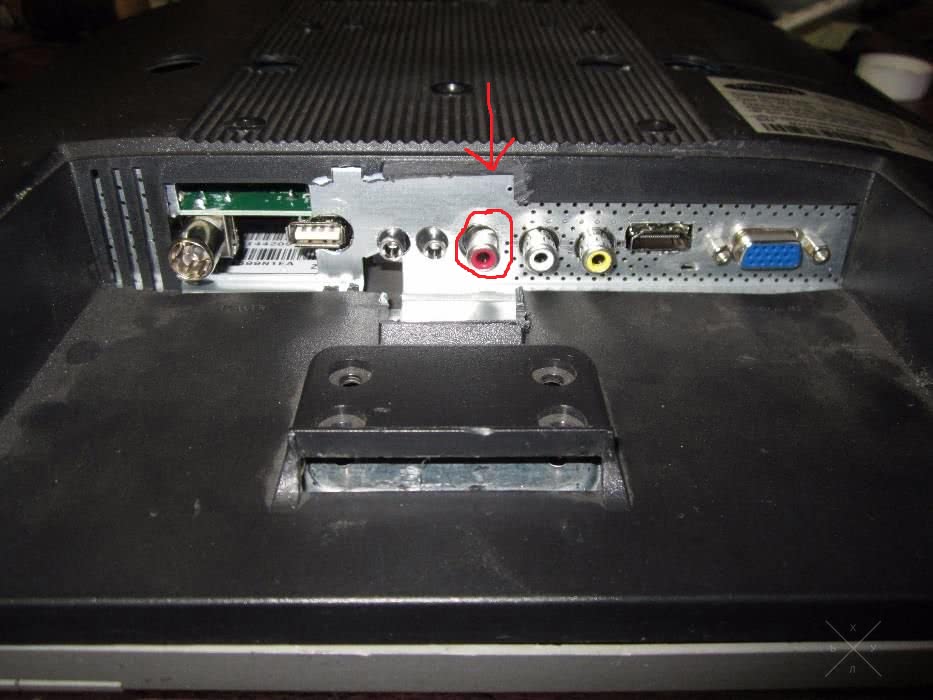

Монитор для камеры видеонаблюдения
