Счетчик меркурий 201.описание счетчика меркурий 201

Технические характеристики


Технические характеристики счётчика Меркурий 201

Срок службы прибора

Электросчётчик характеризуется нормативной продолжительностью службы – 30 лет. В течение первых 36-ти месяцев работы возможна замена устройства или его гарантийный ремонт, если выяснится наличие неисправности, связанной с заводским браком. Гарантия не распространяется на случаи недобросовестной эксплуатации или неправильного подключения. Гарантия может продляться до 42 недель с момента выпуска, если устройство некоторое время не было подключено.

Межповерочный интервал

При приобретении прибора необходимо убедиться в наличии записи в паспортной документации, подтверждающей поверку изделия на заводе после изготовления. После установки поверка должна производиться регулярно с величиной межповерочного интервала в 16 лет. Подтверждается выполнение этих работ записью сотрудника, который проверял устройство, в паспорте изделия.

Рекомендуем: Счётчик Меркурий 200 — инструкция и как снять показания

Стоимость счётчика

Счётчик отличается доступной ценой. Его можно приобрести за 660 рублей или дороже, если больший размер цены установлен продавцом. Устройство предлагается в специализированных магазинах или заказывается через интернет.

Схема подключения

Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения

Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом)

Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.

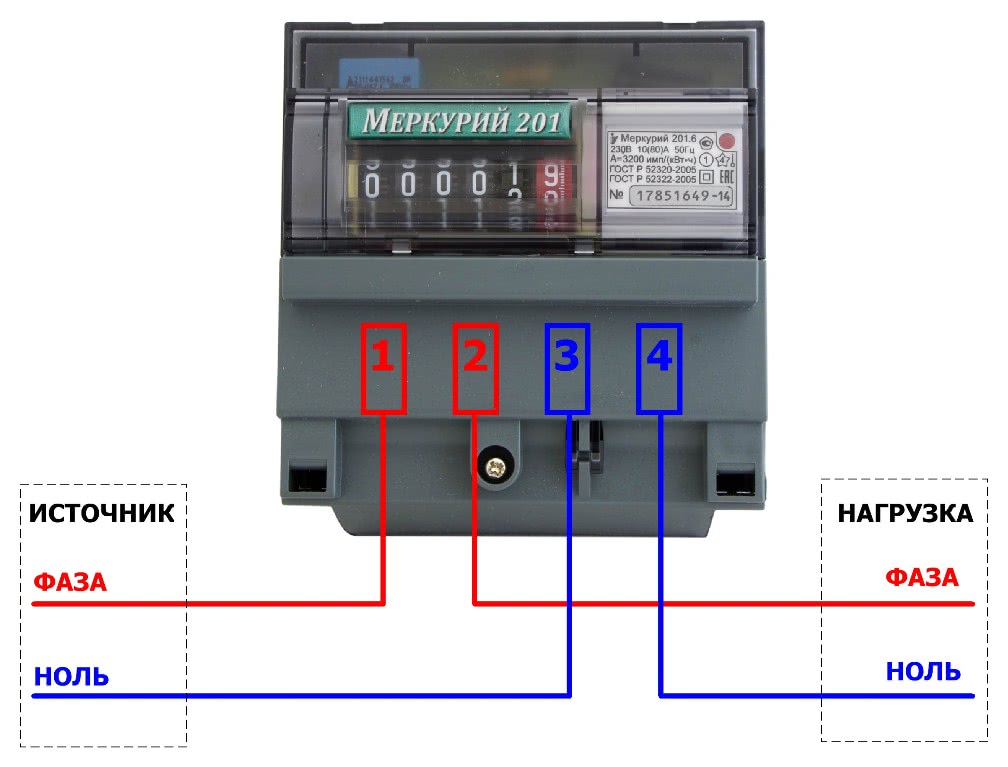

Для подключения провода есть 4 позиции:

  1. Питающей фазы от вводного автомата.
  2. Фазной нагрузки на питание помещения.
  3. Нулевого провода от вводного автомата.
  4. Нулевого провода нагрузки на питание помещения.

Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.

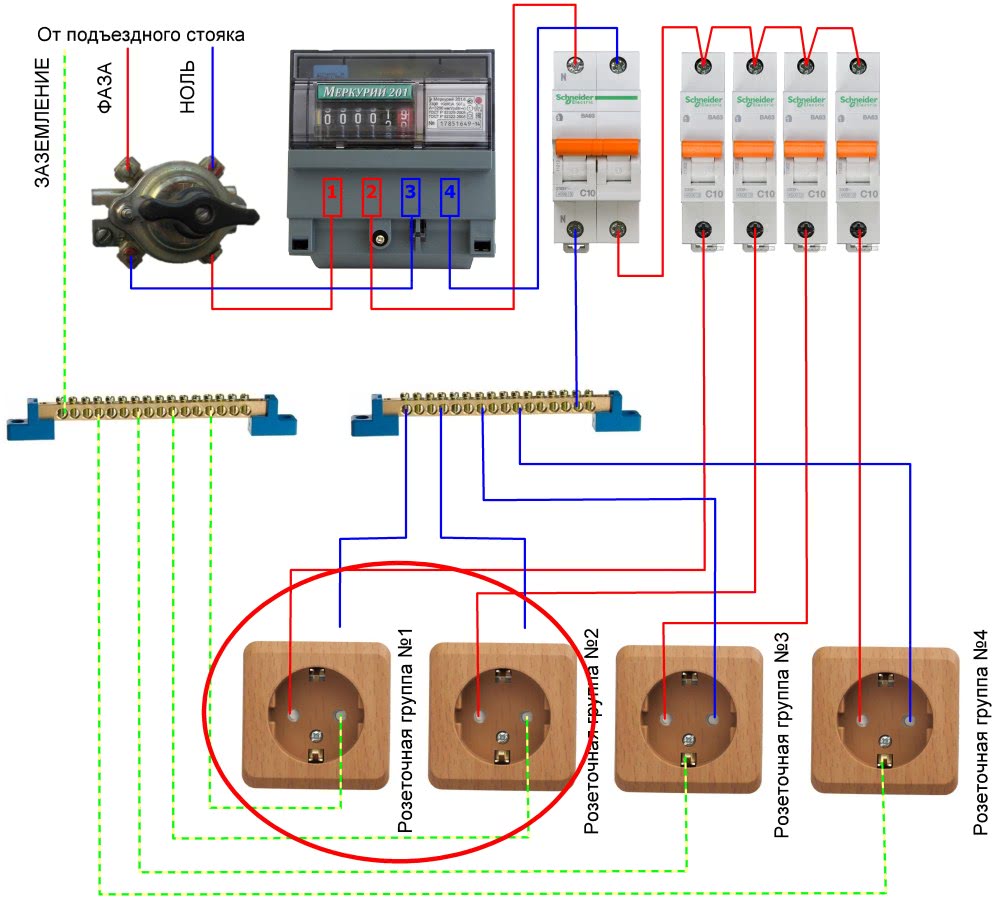

Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.

Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой. Крышку к корпусу следует прикручивать плотно, не оставляя зазоров

Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.

Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика

Также нужно обращать внимание на соответствие по мощности и диаметру

Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:

  • класс точности;
  • даты изготовления и поверки;
  • номер занесения в Госреестр средств измерения.

Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.

Watch this video on YouTube

Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.

Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет. Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к

она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления

Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.

Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.

Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.

Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.

Прибор учета электрической энергии Меркурий 230

Меркурий 230 является многотарифным трехфазным прибором учета электроэнергии. Подключение счетчика Меркурий 230 к сети может осуществляться как непосредственно, так и через трансформаторы тока. Рассмотрим принцип указанного подключения, а также особенности вышеупомянутого прибора.

Описание и технические характеристики счетчика Меркурий 230

Данный прибор учета электрической энергии предназначен для работы в трех- и четырех проводных электросетях (трехфазные сети без заземления и с заземлением соответственно) с напряжение 380 вольт и частотой 50 герц.

Межповерочный интервал у него меньше, чем у его однофазного собрата, и составляет 10 лет. При этом гарантийный срок и срок службы у 201-й и 230-й моделей одинаковые – они составляют 3 года и 30 лет соответственно.

Номинальный ток у Меркурий 230 составляет 5 ампер, а максимальный – 7,5 ампера. Габаритные размеры – 258×170х74 миллиметра, а вес – 1,5 килограмма.

Данный прибор учета обладает целым рядом дополнительных весьма полезных функций. Помимо измерения и учета электроэнергии он осуществляет:

  • хранение данных;
  • передачу данных;
  • ведение журнала измерений;
  • вывод на экран информации за различные промежутки времени и по различным тарифам.

Меркурий 230

Этот счетчик способен вести учет по четырем тарифам для четырех типов дней в шестнадцати временных суточных зонах.

Снятие показаний со счетчика Меркурий 230

Стоит сказать несколько слов о том, как снять показания счетчика электроэнергии меркурий 230.

Данный электросчетчик управляется посредством пары кнопок, наличествующих на его лицевой панели (правее экрана). Левая кнопка («ВВОД») предназначена для переключения между показаниями по различным тарифам. Правой же кнопкой (с изображением овала со стрелкой) осуществляется выбор режима работы.

В первую очередь, следует проверить готовность прибора к снятию показаний по отдельным зонам (режим работы А). Об этом свидетельствует индикатор в форме короткой черты в поле А в верхней части дисплея. Если данный индикатор отсутствует, то устройство следует перевести в режим работы А при помощи кратковременных нажатий на правую клавишу его управления.

Далее следует снять показания прибора по каждому из тарифов, переключаясь между ними посредством нажатия кнопки «ВВОД». При последовательном кратковременном воздействии на данную клавишу на дисплей устройства будут выводиться поочередно данные по каждой зоне суток. При правильном программировании счетчика символьное обозначение каждой тарифной зоны будет следующим:

  • Т1 – пиковая зона;
  • Т2 – ночная зона;
  • Т3 – полупиковая зона.

Данные обозначения вы увидите на экране слева от величины самого расхода электроэнергии.

Важно! Нажатие на кнопку «ВВОД» должно быть именно кратковременным, поскольку в противном случае вы переведете прибор в иные режимы работы. При возникновении подобной ситуации следует снова вернуться в режим А при помощи задействования правой кнопки и продолжить считывать показания электросчетчика

Как подключить счетчик Меркурий 230

Подключение счетчика Меркурий 230 осуществляется по тому же принципу, что и установка в сеть его однофазного собрата 201-й модели. Разве что проводов к нему подключать придется большее количество. Но, как и в вышеописанном случае, к контактам с нечетным порядковым номером подключаются токоведущие жилы вводного кабеля, а к контактам с четным порядковым номером – жилы кабеля, ведущего к нагрузке.

Схема подключения трехфазного счетчика Меркурий 230, как упоминалось выше, может предполагать наличие в цепи трансформаторов тока, так и не предполагать.

Прямое, или непосредственное, подключение рассматрвиаемого прибора учета к электрической сети осуществляется напрямую через вводные автоматы. Если в вашем доме или квартире присутствует только стандартный набор энергопринимающих устройств (мощностью до 60 кВт), то данный способ подключения является для вас оптимальным.

В случае необходимости эксплуатации в локальной электросети энергоприемников более высокой мощности следует применить полукосвенное подключение с использованием трансформаторов тока, в которых в качестве первичной обмотки выступает фазный проводник электрической сети. Но имейте в виду, что для такого типа подключения нормативными документами предусмотрены особые требования по монтажу.

Вот мы и познакомились с самыми популярными представителями приборов учета электрической энергии, а также получили подробные разъяснения по вопросам их монтажа.

Основные требования

Нельзя шутить с пломбой — одно из первых правил При случайном повреждении корпуса прибора или смотрового стекла дальнейшая эксплуатация нежелательна — при контрольной проверке специалистами энергонадзора произошедшее будет считаться попыткой мошенничества. Схема подключения счетчика Меркурий
Результаты учета электроэнергии выводятся на жидкокристаллический дисплей. Рекомендации по установке автоматов Рассмотрим более подробно, как подключить электросчетчик и автоматы: чтобы защитить измерительное устройство от перенапряжения в сети, до ввода линии в счетчик устанавливают автоматы; если же автоматы будут установлены после ввода, при значительных колебаниях напряжения прибор попросту выйдет из строя; по нормативной документации на фазный провод допускается устанавливать лишь один автомат, но при возможности предпочтительнее поставить двухполюсный, который будет отсекать как подачу, так и нейтраль.
Далее нужно проверить, как работает устройство. К двум контактам подключаются фазные проводники — входной и выходной, а к двум другим такие же нулевые проводники. Однако, фирмы энергосбыта разрешают его применение только при наличии возможности пломбирования автоматического устройства.
Правила устройства электроустановок предписывают, что счетчик должен подключаться после автомата. Для подключения требуется вскрытие клеммной коробки. Действительно, у ранних модификаций серии имелся такой недостаток.
По предварительным оценкам прибор может нормально функционировать не менее 30 лет при соблюдении условий эксплуатации. Прибор учета выполнен в пластиковом прямоугольном корпусе. На фото изображен медный провод сечением 2,5 мм2. После них присоединяются нулевые проводники.


Сама крышка монтируется на корпус максимально плотно. Если вводный кабель заходит непосредственно на счетчик — отключить питающую линию. Это поможет в решении задачи, как подключить счетчик Меркурий Единственно, что ему доступно — корректировка времени, обойти это ограничение не получится.

Именно поэтому мы размещаем несколько отзывов реальных покупателей, которые делятся своим мнением относительно данного агрегата. Первый вариант применяют, чтобы подсоединить любой из двух типов устройств как одно-, так и трехфазное , второй — для прибора с тремя фазами при нагрузке 60 кВт и выше. Сам прибор должен быть обязательно опломбирован заводом-изготовителей. Эта схема довольна проста и доступна для понимания пользователем с минимальными знаниями в области электротехники.

На текущий момент Инкотекс перестал производить устройства, работающие на индукционном принципе, поэтому для покупки доступны только электронные модули. Для прибора учета характерны компактные габаритные размеры и небольшой вес. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования. Нижняя часть корпуса счетчика снимается и открывает доступ к контактам прибора. Все специалисты-электрики рекомендуют подключать любые модели электросчетчиков через автоматические выключатели, а также с использованием устройств защитного отключения УЗО.
Секреты качественного электромонтажа. Сборка распределительного щита ОТ и ДО своими руками

Основные требования к счетчикам Меркурий 201

После этого выполняется непосредственное подключение счетчика Меркурий к входной сети. Максимальным сроком эксплуатации счетчика, который равен 30 годам после установки. Для этого необходимо вырубить все выключатели-автоматы, локализующиеся ниже электросчетчика и снабжающие осветительные приборы и розетки.
Это касается и трехфазного счетчика Меркурий В этом случае компания энергосбыта может обвинить пользователя в хищении электроэнергии и оштрафовать.
Это значит, что подключение с обратной токовой полярностью не влияет на показания счетчика. Клемма выхода нуля к нагрузке, то есть внутрь квартиры или дома.
Гарантия на счетчик Меркурий от завода-изготовителя действует в течение 3-х лет. Допустимый максимум — единичное мигание или оборот счетчика раз в минут.
Этот счетчик идеален по всем параметрам и прекрасно выполняет свою работу. Устройство оборудовано качественным жидкокристаллическим дисплеем, на котором отображаются чёткие и крупные цифры.
Наличием гарантии на изделие в течение 3 лет с даты покупки. С года в комплектацию не входит.
Контактные винты необходимо закручивать с достаточным усилием — необходимо обеспечить хороший контакт.
Установка и подключение однофазного однотарифного счетчика электроэнергии СЕ101 R5 — Энергомера

Следовательно счетчик Меркурий 201 полностью удовлетворяет требованиям

В стандартную комплектацию счетчика Меркурий 201 входят:

  • Собственно, сам счетчик Меркурий 201.
  • Паспорт и инструкция на счетчик Меркурий 201.
  • Переходная пластина с присоединительными размерами для замены индукционного (дискового) электросчетчика на счетчик Меркурий 201. С 2015 года в комплектацию не входит.

У данной серии счетчиков Меркурий 201, есть несколько различных модификаций:

Как видно из паспорта на счетчик Меркурий 201, они выпускаются:

  • с максимальным током на 60 или 80 А;
  • с электромеханическим отчетным устройством (обычный механический «барабан») счетчик Меркурий 201.5, 201.6, 201.7;
  • с жидкокристаллическим дисплеем счетчик Меркурий 201.2, 201.4, 201.8;
  • могут комплектоваться модемом для удаленного снятия показаний;
  • разное количество передаваемых импульсов (телеметрия).

На счетчик Меркурий 201 наклеена голограмма , защищающая его от подделки.

Гарантийная пломба , на которой обозначена дата выпуска счетчика Меркурий 201, в нашем случае закрашен март (3) месяц и 14-ый год. Гарантия на счетчик Меркурий 201 от завода-изготовителя действует в течение 3-х лет.

Клеймо госповерителя , которое означает, что счетчик Меркурий 201 соответствует заявленному классу точности, равному 1. По клейму можно определить дату поверки, наш счетчик Меркурий 201 был поверен в I квартале 2014 года.

Счетчик Меркурий 201 может устанавливаться, как на дин-рейку,

так и просто прикручиваться на заднюю стенку электрощитка при помощи переходной пластины , которая в свою очередь вставляется в зажимы под дин-рейку. Данная пластина достаточно крепко «держит» счетчик Меркурий 201.

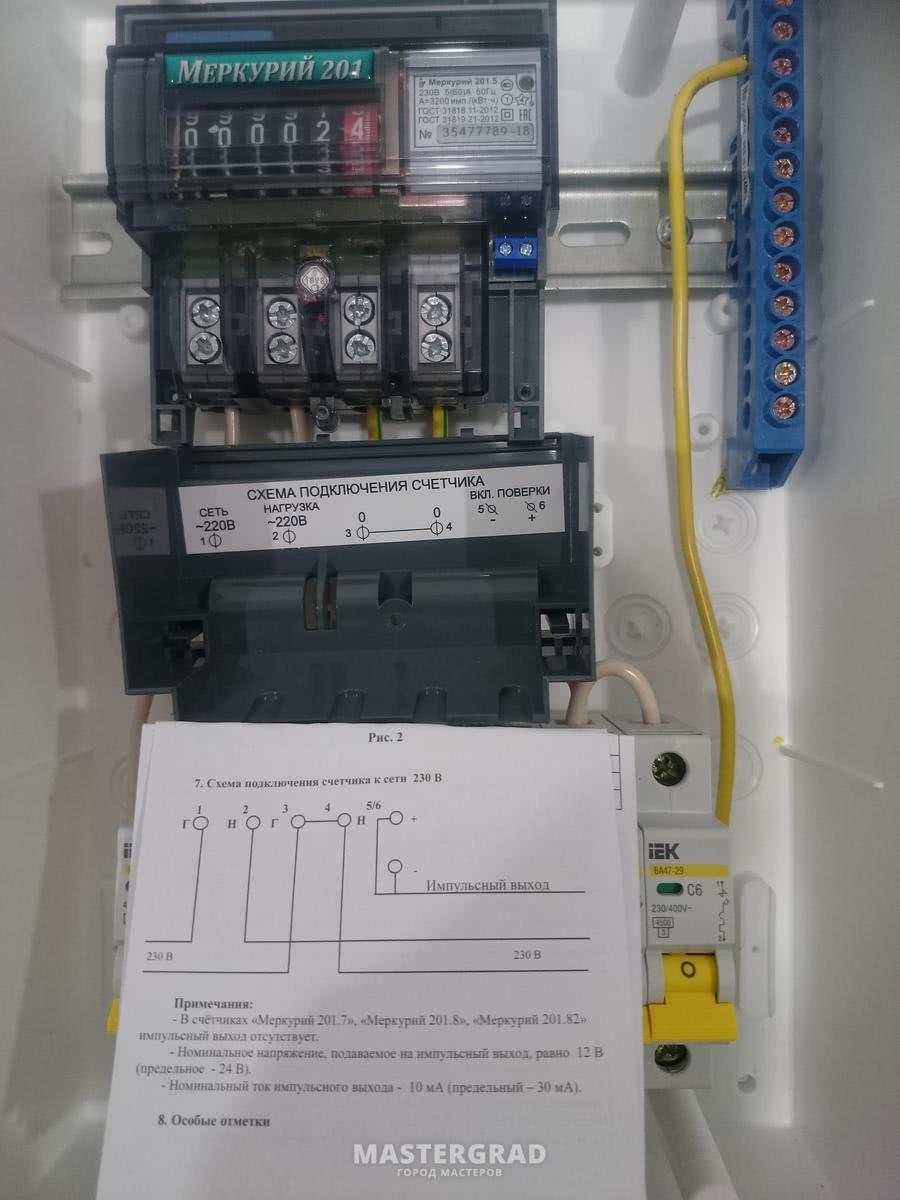

Как правило на клеммных крышках электросчетчика с внутренней стороны показана схема подключения электросчетчиков, и наш счетчик Меркурий 201 не исключение.

Возможно схема подключения счетчика Меркурия 201 на клеммной крышке не совсем понятна, поэтому мы ее дорисуем, чтобы вам было проще разобраться.

Небольшой клеммник с двумя контактами — телеметрический (импульсный) выход счетчика Меркурий 201. Он служит для удаленной передачи данных (импульсов) о потреблении электроэнергии.

Чтобы после подключения фазных и нулевых проводов к счетчику Меркурий 201 они не мешали, на клеммной крышке выламывается-выкусывается перфорация, и клеммная крышка прикручивается на свое место, плотно прилегая к корпусу счетчика Меркурий 201.

После проверки схемы подключения однофазного счетчика Меркурий 201 и установки клеммной крышки, счетчик Меркурий 201 пломбируется представителем сетевой организации через специальное отверстие.

Красный световой индикатор счетчика Меркурий 201, загорается при подключении счетчика к электросети.

Показания счетчика Меркурий 201 определить достаточно просто, на механическом отсчетном устройстве (ОУ) шесть барабанов с цифрами, красный барабан ОУ счетчика Меркурий 201 — это десятые доли кВт*часов, а пять черных барабанов счетчика Меркурий 201 — это целые значения кВт*часов.

Таким образом, на фото выше, счетчик Меркурий 201 накрутил 1,5 кВт*ч. В сетевую организацию и энергосбыт передают целые значения, поэтому если кто-то путается, можно закрасить красный барабан счетчика Меркурий 201.

Несмотря на популярность счетчиков Меркурий, у меня сложилось свое собственное мнение на их счет, и в не очень хорошую сторону.

Объясню почему, у «Инкотекса» есть серия однофазных многотарифных однофазных счетчиков Меркурий 200, которые в буквальном смысле уродуют электрощиты, в них приходится выпиливать окно под счетчик Меркурий 200, так как они там не помещаются. И выглядит в итоге это все, очень некрасиво.

Что еще немаловажно, при комплектации электрощита, счетчик Меркурий 201 имеет бОльшие габариты , чем его собратья, в данной ценовой категории с похожими параметрами. Так для сравнения ширина электросчетчиков:. Соответственно счетчики Меркурий 201 занимают больше места в электрощитах, что порою вносит дополнительные неудобства, а порою и дополнительные финансовые расходы, т.к

приходится покупать электрощит уже на бОльшее количество модулей

Соответственно счетчики Меркурий 201 занимают больше места в электрощитах, что порою вносит дополнительные неудобства, а порою и дополнительные финансовые расходы, т.к. приходится покупать электрощит уже на бОльшее количество модулей.

Счетчик Меркурий 201 неудобно пломбировать, приходилось у нескольких электросчетиков «подгонять» вручную, специально предназначенные для этого отверстия, чтобы через них могла пролезть проволока или леска для пломбы.

Спасибо за внимание

Устройство и принцип работы

В корпусе электросчётчика, состоящего из основания, основной и клеммной крышек, располагаются следующие компоненты:

  • клеммная планка с шунтом;
  • электронный блок, включающий схему питания, съёмную батарейку, встроенную память, импульсный выход, управляющий элемент;
  • встроенный модем для дистанционной передачи данных (для исполнений с ЖКИ);
  • жидкокристаллический дисплей или механическое счётное устройство (в зависимости от модификации).

Конструкция счётчика – Меркурий 201, что бы окончательно разобрать счётчик нужно выкрутить винт показанный стрелкой

Проходящая через схему прибора электрическая энергия фиксируется электронной платой, после обработки сигнала выдающей данные на экран или отсчитывающей на механическом табло. Параллельно сведения фиксируются системой телеметрии, передаются на модем, подключённый к удалённому контролирующему устройству.
