Светодиодная лента на 220 в

Что нужно для подключения ЛЕД ленты

Основа светодиодной ленты – длинная, гибкая полоса, вдоль которой располагаются полупроводниковые излучатели – светодиоды.

Соединение диодов в единую цепь производится с помощью гибких электрических дорожек. Цепь формируется по параллельно-последовательной схеме, благодаря чему ленту можно разрезать на несколько функциональных частей, содержащих по 3 или 6 диодов на каждом участке.

На ленте отмечаются линии реза, рядом с которыми присутствуют специальные площадки для присоединения проводов к самостоятельному отрезку.

Для удобства монтажа на внутренней части ленты присутствует двусторонний скотч, с помощью которого и производится ее фиксация на какой-либо поверхности: будь то внешняя стена дома или натяжной потолок.

Источник запитки светодиодной ленты – стационарная сеть. Следует помнить, что полупроводниковые диоды крайне эффективны в преобразовании электрической энергии в световую. Для их работы требуется совсем немного энергии. Для подключения светодиодной ленты требуется напряжение в 12 или 24 Вольта.

Например, один из вариантов размещения диодов предусматривает их плотность – 60 шт. на 1 погонном метре. При этом потребление каждого метра составляет 4,8 Ватта. То есть, 5-метровая лента потребует для себя всего лишь 24 Ватта мощности.

Для того чтобы подавать на диоды электрический ток с уменьшенными параметрами, каждая лента соединена со специальным устройством (регулирующим трансформатором), благодаря которому входное напряжение сети понижается до необходимого уровня.

Для подключения диодной ленты требуется:

1. Зачистить поверхности от пыли и жирных налетов в местах наклеивания ленты. Это необходимо, чтобы она не отклеилась со временем под собственным весом.
2. Подключить источник питания с правильно рассчитанным напряжением.
3. Проконтролировать, чтобы разъем находился в безопасном месте с точки зрения возможного попадания в него влаги, перед тем как подключить диодную ленту к блоку. Да, на самой ленте электрическая мощность (после понижающего блока) маленькая, но даже она может вызвать искру при коротком замыкании. А перед блоком питания – все привычные нам 220 вольт, и если подсветку планируется устанавливать вне стен дома, то розетка и блок питания все равно должны находиться исключительно внутри.

Для подключения диодной ленты важно уделять внимания расчету ее мощности и мощности соответствующего блока питания

Как собрать светодиодную ленту своими руками

Если планируется самостоятельно собрать диодную подсветку для потолка, то рекомендуется предварительно изучить следующие принципы подключения:

подключение осуществляют с одной стороны;
несколько отрезков подсоединяют параллельно друг к другу;
рекомендуется использовать мощный блок питания, в случае, если мощности не хватает, то необходимо подключить несколько блоков питания;
в процессе подключения важно соблюдать полярность;
важно учитывать, что блок питания имеет 2 группы контактов, подключение к электрической сети осуществляется при помощи двух либо трехфазной цепи;
к низковольтным выводам подключают только одноцветные контакты;
к блоку питания подключают контроллер.

Перед установкой рекомендуется предварительно проверить работоспособность схемы.

Как резать и крепить светодиодную ленту между собой

Зачастую бывает так, что необходимо прикрепить светодиодную ленту небольшой длины, а не все 5 м, которые включает в себя стандартная катушка. В данном случае необходимо разрезать подсветку в специально отмеченных для этого местах.

Для соединения нескольких частей используют пайку. На каждой линии разреза находятся контактные площадки. Перед пайкой их требуется зачистить и залудить. После этого осуществляется подключение двух площадок между собой при помощи проводов.

Монтаж светодиодной ленты к источнику питания своими руками

Как показывает практика, установить декоративную подсветку на потолок довольно просто, при этом не вызывает сложностей и подключение осветительных приборов к источнику питания

Самое важное – после того как отрезки светодиодной подсветки были соединены между собой, необходимо подключить устройство к источнику – блоку питания. Важно понимать, что обычным стандартным источником света для полноценной работы требуется напряжение 12В либо 24В

Как известно, в квартирах и частных домах напряжение составляет 220В, в результате чего необходимо дополнительно приобрести адаптер.

Как подключить блок питания для светодиодной ленты

Для подключения потолочной подсветки из светодиодных лент к блоку питания требуется взять провод, сечение которого составляет 1,5мм 2 . Такого провода будет вполне достаточно для подключения, так как светодиоды потребляют небольшое количество мощности.

Концы проводов необходимо припаять к ленте, а другие необходимо подключить к блоку питания. Как правило, в большинстве случаев на таких блоках имеется регулировочный винт, с помощью которого можно изменять напряжение на выходе.

Как подключить светодиодную ленту к 220В

В зависимости от того, сколько имеется светодиодов, питание может требоваться на 12В либо на 24В. Как известно, в квартирах и частных домах такое питание отсутствует, но при этом имеется стандартная однофазная сеть. В данном случае можно использовать несколько вариантов подключения:

1. Используют специальную светодиодную подсветку для потолков, которую можно подключать напрямую в электрическую сеть с напряжением 220В. На каких лентах 20 светодиодов, которые подключены друг к другу параллельно.
2. Обычные источники света необходимо подключать к электрической сети в 220В через специальный адаптер. В результате чего адаптер понижает напряжение до 12В либо 24В.

При необходимости можно выбрать любой из способов для установки освещения на потолке.

Почему мигает светодиодная лента

Существует несколько причин, почему мигает светодиодная лента во включенном состоянии, среди которых стоит отметить:

• блок питания неправильно выбран, в результате чего его мощности не хватает для нормальной работы;
• качество пайки – в процессе работы использовали активный флюс, в результате чего контактные площадки подверглись процессу окисления;
• окислились контакты на коннекторе – такая проблема появляется в том случае, если были осуществлены монтажные работы в помещении с повышенной влажностью;
• неисправность светодиодов.

Подготовка светодиодной ленты

На светодиодной ленте, вдоль всей ее протяженности расположены медные дорожки. В верхней части они закрыты защитным слоем.

Есть также специальные места, где ленту можно резать на кусочки. Там никакой зашиты нет и дорожки оголены.

В этих точках, как раз таки и происходит подключение и соединение. Сама медная дорожка здесь может быть покрыта слоем прозрачного лака, который от высокой температуры паяльника обычно сгорает.

Но так как ниже приведенные способы не предусматривают пайки, необходимо легкими движениями лезвия ножа, зачистить и снять этот слой лака.

Иначе лента может моргать или вообще не загореться.

Если у вас герметичная лента в силиконе, то силикон также аккуратно срезается.

После зачистки, медные контакты должны приобрести более светлый цвет и немного блестеть.

Ошибки, допускаемые домашними мастерами при подключении светодиодной ленты

Выход светодиодной ленты из строя по прошествии минимального времени эксплуатации – это не всегда заводской брак производителя. Чаще всего в коротком сроке службы полосы виноваты сами мастера, приобретающие и подключающие оборудование. Имеет смысл рассмотреть 4 основных ошибки, допускаемые начинающими домашними умельцами, которые приводят к перегоранию светодиодов, дорожек ленты и иного оборудования.

Наиболее частая ошибка – неверный выбор класса защищённости

Класс защищённости от пыли и влаги обозначается буквами IP, после которых следуют две цифры. Первая – защищённость от попадания пыли, вторая – влаги. Если установить в ванной комнате светодиодную ленту с классом IP20, то возникает опасность не только её быстрого выхода из строя, но и поражения человека электрическим током. А подобная «неприятность» чревата не только подрывом здоровья, но и летальным исходом. Что же касается классификации устройств по IP, то подробнее о ней можно узнать из картинки ниже.

ФОТО: eltesla.ruТаблица расшифровки класса защищённости светодиодных лент и иного оборудования

Ещё одно упущение – неправильный подбор блока питания по мощности

Тоже довольно распространённая ошибка. Обычно домашние мастера изначально не до конца планируют будущую подсветку. Уже после монтажа блок питания нагружается дополнительными светодиодными полосами, в результате, его выходная мощность оказывается ниже, чем потребляемая лентой. Результат предсказуем – блок питания перегревается и сгорает. Поэтому стоит следить, чтобы выходная мощность блока была всегда на 30% (это минимум) выше, чем потребляемая светодиодной лентой.

ФОТО: alfa-moduli.ruДовольно мощный блок питания на 250 Вт

Третья ошибка – подключение дополнительных лент

Об этом уже упоминалось в статье. Дополнительные ленты должны подключаться исключительно параллельно. Последовательное подключение приведёт к перегреву дорожек ближайшей к блоку ленты и её выходу из строя.

ФОТО: 5plus.dp.uaПолос по 5 м может быть сколько угодно, главное, чтобы оборудование выдерживало

Ещё одно правило, которое часто не берётся в расчёт

Многие мастера считают, что не имеет значения, куда наклеена светодиодная лента, однако это не так. Специалисты рекомендуют использовать в качестве основы алюминиевые профили, которые играют роль радиаторов охлаждения. На такой основе светодиодная лента проработает значительно дольше.

Особенности монтажа монохромных световых полос

Монохромные LED-полосы могут иметь различные оттенки, но наиболее распространёнными считаются ленты с белым свечением, которые, в свою очередь, делятся по температурным режимам. К примеру, полосы с тёплым белым светом, более близким по оттенку к лампам накаливания. Это приятное мягкое свечение чуть желтоватого оттенка применяется для спален, гостиных и детских. Если же говорить о холодном свете, то такой наиболее применим для офисных помещений.

ФОТО: designmyhome.ruМонохромная белая лента в интерьере смотрится довольно неплохо

Для подключения монохромной светодиодной ленты требуется лишь 2 контакта: плюс и минус. Монтаж их намного проще, чем RGB, однако и эффект, создаваемый при работе такой полосы, необычным назвать не получится. Попробуем подробно рассмотреть, как подключается монохромная LED-лента.

Инструкция по подключению монохромной световой полосы

Для того, чтобы пошаговая инструкция монтажа воспринималась читателем проще, мы проиллюстрируем все выполняемые действия фотопримерами.

ФОТО: yastroyu.ruМаломощную ленту можно использовать в виде подсветки

Рассмотрим наиболее простой вариант, когда всё оборудование приобретается одновременно в комплекте. В этом случае не потребуется паяльник или дополнительные коннекторы. Все необходимые штекеры уже установлены на оборудовании.

Для начала рассмотрим, что собой представляет комплект. Это:

• светодиодная лента длиной 5 м;
• диммер с пультом дистанционного управления для монохромной ленты;
• блок питания (в нашем случае, его мощность составляет 6 Вт).

ФОТО: youtube.comКомплект для обустройства подсветки: лента, диммер, блок питания

После распаковки требуется соединить светодиодную ленту с диммером, а после этого – с блоком питания. Сделать это крайне просто, нужно всего лишь вставить штекеры в соответствующие гнёзда.

ФОТО: youtube.comСоединение всех элементов цепи – теперь можно включать блок питания в сеть

Включение и выключение светодиодной подсветки осуществляется при помощи ПДУ. Для этого на нём имеются кнопки On и Off.

ФОТО: youtube.comКнопки для включения и выключения светодиодной полосы

Дополнительные кнопки, в нашем случае оранжево-коричневого цвета, регулируют интенсивность мигания светодиодов ленты от самого медленного (сверху) до ускоренного (снизу). Такая опция может создать необходимую атмосферу во время какого-либо праздника, танцев.

ФОТО: youtube.comКнопки для регулирования интенсивности режима стробоскопа

Также на пульте ДУ можно найти кнопки для включения других режимов, вроде цикличного медленного или ускоренного затухания. Если же требуется вручную немного приглушить интенсивность освещения, то вверху имеются клавиши и для этих целей. Это, собственно, и есть сам диммер.

ФОТО: youtube.comКнопки ручного диммирования на ПДУ

Подключение двух и более монохромных лент

Особой разницы в подключении дополнительных лент нет. Однако есть пара нюансов, игнорировать которые не стоит. Во-первых, светодиодные ленты нельзя подключать последовательно, делая из них полосы, длиной более пяти метров. Такие действия приведут к перегреву и перегоранию дорожек, находящихся ближе к блоку питания вследствие повышенной нагрузки на них. Поэтому здесь подойдёт только параллельное подключение.

ФОТО: carnovato.ruСхема коммутации монохромной ленты

Во-вторых, блок питания должен иметь выходную мощность соответствующую всем подключённым к нему светодиодным лентам. В идеале, выходная мощность выпрямителя должна превышать потребляемую на 30%. В противном случае, блок питания будет перегреваться и, в итоге, выйдет из строя.

Особенности работы светодиодной ленты от сети 220В

Совершенно все изделия, которые изготавливают на заводах, рассчитаны на то, что они будут подключены к сети постоянного тока, который имеет напряжение 12в. Для этого нужно использовать специальный блок питания. Кроме того, на сегодняшний день есть схема, которая позволяет произвести ее монтаж, но в тоже время в такой ситуации необходимо кое-что дополнительно доработать.

Если же светодиоды, которые находятся на ленте, рассчитаны на меньшее напряжение, то такой ситуации необходимо сделать следующее:

1. Если лента имеет рабочее напряжение в пределах 12в и длину 5 метров, то ее нужно разрезать на 20 частей;
2. Сеть 220В необходимо выпрямить путем использования специального диодного моста;
3. Затем соедините куски светодиодной ленты между собой так, чтобы выход с плюсовым значением был соединен с минусовым выходом на следующем отрезке;
4. Если вы заметили в дальнейшем хотя бы незначительное мерцание, то его можно устранить путем использования специального конденсатора.

Как правильно подключить светодиодную ленту: схема

Очень важно проверить величину тока протекающая по дорожкам. Если он выше нормы, то в цепочку отрезков следует включить дополнительно резистор или же еще несколько кусочков

Моменты, на которые нужно обратить внимание

Цветовой оттенок и количество цветов

Выбор светодиодной ленты начинается с определения цвета её свечения. Современные одноцветные светодиоды выпускают с одним из четырех свечений кристалла: белым (W), синим (B), красным (R) или зеленым (G). Другие цвета получают с помощью нанесения на кристалл специального люминофора или путем установки в кристалле сразу нескольких светодиодов разных цветов, которые работают одновременно. Таким образом, одноцветная светодиодная лента может выпускаться с любым цветом светового потока. В специализированных магазинах можно выбрать экземпляры даже оранжевого, малинового, фиолетового или бирюзового свечения. Но большим спросом пользуются светодиодные ленты белого света, которые подразделяются по цветовой температуре на три группы: теплого, нейтрального и холодного свечения. Точно выбрать нужный вариант можно только визуальным способом, сравнивая несколько образцов.

Световой поток

Сегодня в розничных магазинах можно приобрести отрезок любой длины. При этом следует учитывать плотность SMD-элементов в одном погонном метре ленты. В однорядной полоске плотность светодиодов кратно 30, а в полосе двойной плотности – 60. Максимальное количество установленных LED чипов в 1 метре изделия равно 120. Во включенном состоянии такой отрезок напоминает сплошную светящуюся полоску. Также в продаже можно встретить ленту двойной, тройной и даже четверной ширины с LED-элементами, размещёнными в несколько рядов.

Напряжение питания и мощность

Чтобы полоска со светодиодами начала светиться, на нее нужно подать подходящее питание (обычно 12 В). Для этих целей применяют преобразователи 220 вольтовой электросети, именуемые драйверами, адаптерами или блоками питания. Важным параметром любого блока питания является мощность, которой он способен обеспечить нагрузку. Мощность преобразователя выбирается исходя из мощности потребления одного метра светодиодной ленты, которая указана на упаковке. При отсутствии документации её можно рассчитать самостоятельно. Например, каждые три светодиода типа 3528, включенные последовательно потребляют ток в 20 мА и мощность – 0,24 Вт. Умножив эти значения на количество триад, получим суммарную величину. Для типоразмера 5050 следует задаться током в 60 мА и мощностью – 0,72 Вт. Таким образом, метровый отрезок ленты SMD 3528–60 потребляет 4,8 Вт, а SMD 5050–60 – 14,4 Вт. Ниже приведена таблица мощности наиболее распространенных светодиодных лент.

Степень защиты

Правильный выбор светодиодной ленты невозможен без учета степени защиты (IP – Ingress Protection). Обозначение состоит из двух цифр, первая из которых указывает на защиту от попадания твёрдых тел, а вторая – на защиту от попадания жидкости внутрь изделия. Некоторые производители вместо общепринятого обозначения указывают собственную аббревиатуру, расшифровка которой находится на сайте изготовителя.

Качество сборки

Качество светодиодных лент определяется исключительно изготовителем. Здесь стоит отметить два момента: качество сборки конечного изделия и качество комплектующих самой ленты. Второе обычному покупателю определить невозможно, так как SMD компоненты очень малы. Проблема заключается в том, что роботизированная система нарезает и устанавливает в светодиод кристалл меньшего размера, что приводит к его постепенному перегреву и потере яркости. Что касается сборки конечного изделия, то здесь проще. Некачественные светодиодные ленты имеют неровно припаянные SMD элементы и, как правило, на них отсутствуют специальные метки разреза.

• реальное значение светового потока будет меньше теоретического;
• срок службы такого изделия может отличаться в меньшую сторону;
• клеевая основа со временем потеряет свои свойства.

Потребляемая мощность

Существует определенная схема подключения светодиодной ленты к 220В. После того как будет установлено напряжение, от которого работает конкретно взятое устройство, необходимо оценить суммарное количество потребляемой им электроэнергии. В соответствии с полученным результатом приобретают подходящий блок питания. Этот показатель можно просчитать самостоятельно. Например, требуется сделать освещение по периметру комнаты. Для этого в первую очередь определяют длину ленты. В соответствии с требуемым уровнем светового потока, который измеряется в люменах (лм), выбирают соответствующий вид ленты. В ней будет определенное количество светодиодов. Частота LED-элементов подбирается в соответствии с размером диода. Если он имеет меньшие габариты, концентрация на ленте будет выше, и наоборот.

Подключение цветной RGB ленты

Принцип подключения остается тем же. В схему добавляется контроллер (еще его называют диммер), при помощи которого изменяется цвет свечения светодиодов. Еще одно отличие в количестве проводов. После контроллера их не два, а четыре. В остальном отличий нет.

Как подать 220 В на светодиодную ленту RGB

Как видите, и на контроллере, и на ленте, есть обозначения 12B / V+ — это фазный провод, R — для подключения красных светодиодов, G — зеленых, B — голубых. Чтобы не путаться, лучше использовать провода тех же цветов. Все будет проследить проще, меньше будет шансов запутаться.

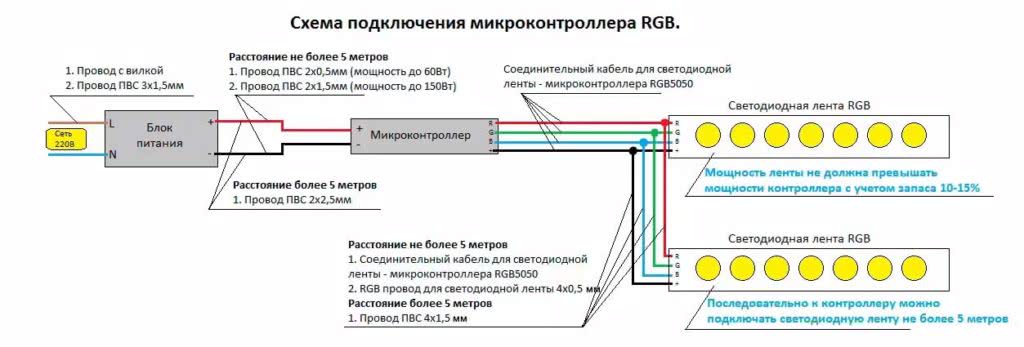

Подключение двух RGB лент к одному блоку питания и контроллеру

Если подключать надо несколько цветных лент, их тоже подключают параллельно. Параллели начинаются от выходов контроллера (к выходным клеммам подключают по два провода). При таком подсоединении обе ленты будут менять свечение одновременно.

Мощности контроллера (диммера) не всегда хватает для управления всеми лентами. В этом случае используют усилитель. Схема становится более сложной, но на ней указываются разъемы, к которым надо подключать провода, что существенно упрощает ее сборку

Обратите внимание, на рисунке подключение лент указано четырьмя линиями, а питание на входы усилителей двумя, и берется это питание с выходов адаптеров

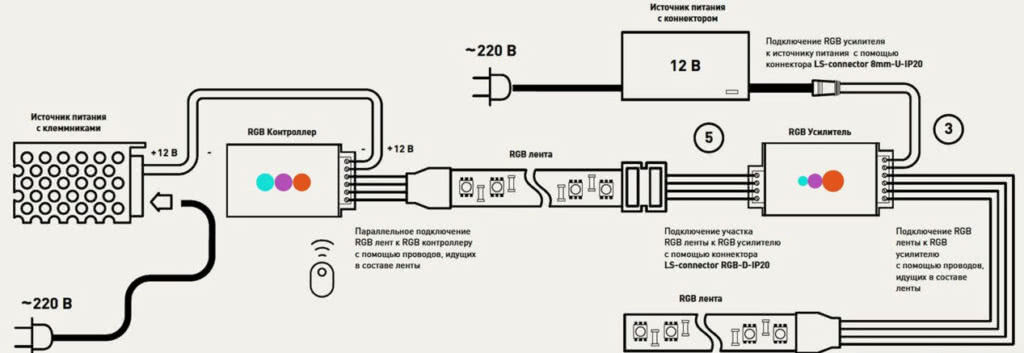

Схема подключения лент RGB с усилителем и отдельным блоком питания

К диммеру (контроллеру) подключается столько лент, сколько он может запитать. На рисунке это только одна лента длиной 5 метров, потому для каждой последующей используется свой усилитель. В действительности на один контроллер «вешают» и по две ленты. Главное, чтобы он мог ими управлять (в характеристиках контроллера указывается ленты какой длины к нему можно подключить).

Также обратите внимание, что контроллер и один усилитель питаются от одного адаптера, два других усилителя от другого. Это тоже не обязательно

Если мощности блока питания достаточно для питания всех устройств (лент, диммера, усилителей), то питание будет подаваться только от одного преобразователя. Другое дело, что стоит такой источник питания очень много, да и греется и шумит сильно. Потому, действительно, лучше реализовать раздельное питание двумя менее мощными блоками.

Какой нужен блок для светодиодной ленты?

С главными параметрами блоков питания для светодиодных лент мы уже разобрались выше, это напряжение питания и мощность. Осталось рассмотреть другие особенности и характеристики, которые учитываются при их выборе.

Кроме напряжения и мощности блоки питания для светодиодных лент отличаются еще типом исполнения (корпусом), степенью защиты от внешнего воздействия и функциональностью. Каждый из этих параметров дает некоторые преимущества или ограничения для применения в различных условиях.

Три основных типа исполнения блоков питания для LED лент:

1. В пластиковом корпусе.
2. В металлическом корпусе с перфорацией.
3. Герметичные в алюминиевом корпусе.

Блок питания для светодиодных лент в пластиковом корпусе может быть похож на блок питания от ноутбука или блок питания от различных устройств, например, зарядное устройство для аккумуляторов, для мощного роутера и прочие. Пластиковый корпус имеют как правило блоки питания небольшой мощности, которые можно использовать только внутри помещений. Охлаждение у них пассивное через корпус, так что сильных перегрузок выдержать они не могут.

Блок питания для LED ленты в металлическом корпусе с перфорацией обычно имеет мощность больше среднего и соответствующие габариты. Охлаждение радиодеталей в них осуществляется за счет циркулирующего в корпусе воздуха, а в мощных моделях может устанавливаться вентилятор для принудительного обдува, что может сопровождаться большим шумом. Плюсом таких блоков питания является наличие большого количества выводов, в основном это касается достаточно мощных моделей, и регулятора уровня напряжения, т.е. при необходимости их можно немного настроить. Устанавливают их в основном в щитки, где они будут защищены от пыли.

Герметичные блоки питания для светодиодных лент в алюминиевом корпусе имеют хорошую защиту от пыли и влаги. Охлаждение их происходит пассивно через корпус, для подключения к сети 220В и к светодиодной ленте имеются выведенные отрезки проводов. Устанавливать их можно как в помещении, так и на улице.

Степень защиты IP светодиодных блоков питания

Класс защиты блока питания влияет на условия, в которых может он использоваться. Самые распространенные блоки питания для светодиодных лент в пластиковом корпусе или в металлическом корпусе с перфорацией имеют класс защиты IP20 или IP40. Это значит, что они могут использоваться в сухих помещениях с умеренным количеством пыли, перфорированные лучше вообще прятать в распределительных щитах, иначе со временем они полностью забьются пылью.

Блоки питания для светодиодных лент в алюминиевых герметичных корпусах имеют класс защиты не ниже IP65, и их уже можно использовать в ванных комнатах и на улицах под навесом. Для использования на открытом воздухе требуется уже более серьезная защита, и корпус должен иметь степень защиты IP67. Есть и еще более защищенные блоки питания с IP68 и даже IP69. Они уже выдерживают прямое попадание струй воды и даже полное погружение в воду до 1 м.

Разновидности блоков питания для LED лент по функциональности

1. Самые обычные, выполняющие только функцию питания светодиодной ленты.
2. Блоки питания со встроенным диммером для регулировки яркости.
3. Блоки питания для светодиодных лент с пультом дистанционного управления.
4. Самые дорогие комбинированные блоки питания с пультом управления и диммером.

Функциональность блока питания позволяет сэкономить место и повысить удобство использования, чтобы не городить в одном месте много разных устройств. В самом дорогом варианте получается вместо трех устройств можно установить только один блок питания для светодиодной ленты, в котором все уже включено. При этом самые простые блоки питания без наворотов могут похвастаться своими небольшими размерами.

Основная ошибка

Стоит отметить распространённую ошибку, допускаемую при сращивании двух отрезков – многие выполняют их последовательное подключение. Считается, что достаточно соединить прямым способом два конца ленты и получить требуемую длину. Данная коммутация неправильная, поскольку подключать ленты требуется параллельно.

На практике, эта ошибка ведёт к повышению сопротивления в контуре: к концу цепочки светодиоды будут светить очень тускло или вообще не работать. При этом на начальные отрезки ленты будет поступать избыточное напряжение, что приведёт к быстрому выходу из строя осветительных элементов.

Также повышенное напряжение чревато повышенной температурой светодиодной ленты, что тоже не является плюсом. Практическим путём доказано, что неправильное соединение двух отрезков ленты приводит к их быстрому износу и в разы сокращает срок эксплуатации.

Подсветка зоны ПКИсточник pinimg.com

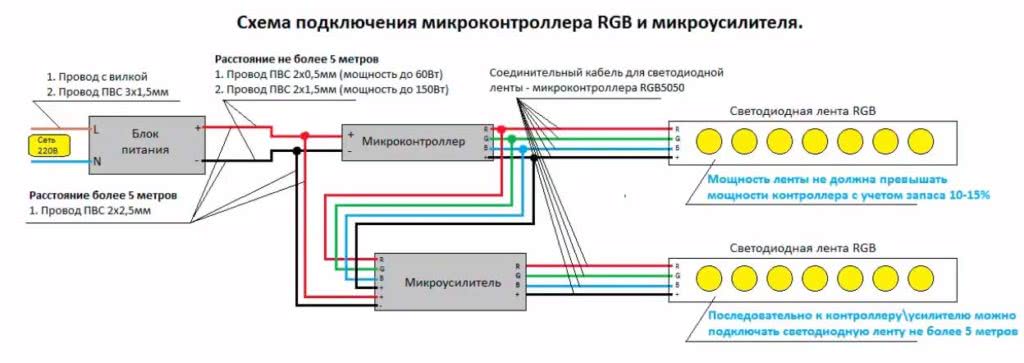

Подключение проводов

Усилители могут подключаться последовательно и параллельно.
Параллельное подключение предпочтительнее, так как оно уменьшает вероятность
падения уровня сигнала на светодиодной ленте и позволяет получить точную
цветопередачу и яркость.

В этих коробочках есть три разъема для подключения проводов:

разъем питания 12/24В

входной

и выходной разъем на Led ленту

При подключении блоков питания и RGB лент, необходимо строго соблюдать полярность. Помните, что запас мощности самих блоков питания, относительно всей длины подсветки, должен составлять не менее 20%

Иначе будут проблемы как с уровнем яркости, так и со сроком службы всего освещения.

Сечение провода от контроллера к усилителю и от усилителя к ленте, должно рассчитываться исходя из мощности нагрузки и длины проводов. В этом вам поможет следующая таблица:

Вот стандартные провода, которые применяют в большинстве случаев:

если от блока питания до контроллера 5м — ПВС 2*1,5мм2

более 5м — ПВС 2*2,5мм2

от контроллера до ленты 5м — ПВС 4*0,5мм2

более 5м — ПВС 4*1,5мм2

Напряжение 12/24В разрешается подавать как от дополнительного блока питания, так и от общего, если позволяет его мощность.

При этом следует помнить, что устройства мощнее 250Вт обычно
идут с кулером и шумят во время работы, что не совсем комфортно в жилых
помещениях. В особенности в спальне.

Поэтому при недостатке мощности, профессионалы советуют ставить именно два блока.

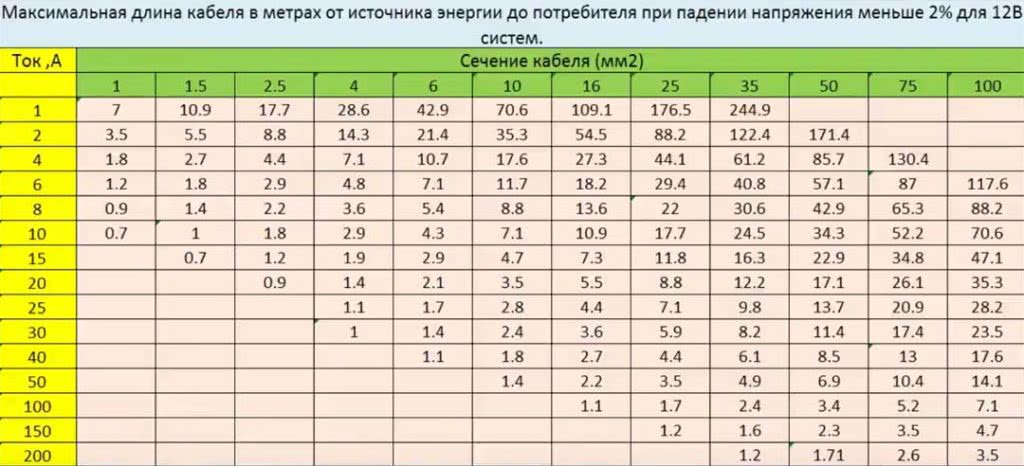

О выборе сечения провода для подключения LED ленты

Светодиодная лента потребляет небольшую мощность, и потребляемый ток при длине ленты в один метр, даже самой яркой SMD5050 (60), составляет не более 1,2 А. Поэтому о сечении провода при подключении такого отрезка ленты можно не задумываться, подойдет практически любой имеющийся под рукой многожильный провод.

А вот при подключении ленты длиной 18 метров типа LED-CW-SMD5050(30), которую мы подобрали для подсветки потолка комнаты выше, следует уже задуматься серьезно, как ток суммарный ток потребления составит 10,8 А. К сожалению, нигде не нашел, какой ток допустим по медной дорожке самой ленты. Но, зная потребляемую мощность одного метра светодиодной ленты и напряжение питания, рассчитал величину тока, который будут потреблять светодиодные ленты разной длины популярных типов, и свел результаты в таблицу.

Так как светодиодные ленты выпускаются максимальной длиной до 5 метров, то производителем должно быть обеспечено необходимое сечение дорожек, выдерживающее ток потребления светодиодной лентой, и можно брать его величину за основу для разработки электромонтажной схемы подключения светодиодной ленты к источнику питания.

Исходя из экономических соображений, запас дорожек по току нагрузки не превышает 20%. Следовательно, подключать все четыре наши отрезка ленты последовательно, спаивая конец одного отрезка перемычками с началом следующей светодиодной ленты, не допустимо, так как по проводникам ленты, подключенной непосредственно к блоку питания, потечет ток, троекратно превышающий допустимый.

Это приведет к перегреву первой ленты, что чревато выходом ее из строя, и слабому свечению включенных за ней. Поэтому необходимо двойным проводом с сечением жилы не менее 0,5 мм2 подключать каждую ленту по отдельности непосредственно к выходу блока питания. Ниже приведена типовая схема подключения светодиодных лент к источнику питания при организации освещения помещения установкой светодиодных лент вдоль углов потолка за карнизами.

Так как один блок питания рассчитан на ток потребления 6 А, то пришлось применить два одинаковых блока, запитав каждым по половине длины подсветки. Выключателем подключаются оба блока одновременно. Если применить двойной выключатель, то можно будет включать ленты участками. При подключении к блоку питания параллельных участков ленты, можно будет включать их по отдельности или все одновременно, меняя световой дизайн. RGB ленты подключаются по точно такой же монтажной схеме. Только вместо двух проводов прокладываются 4. Один общий и по одному на каждый цвет.

Если устанавливается один мощный блок питания в значительном удалении от лент, то целесообразно от блока питания протянуть пару толстых проводов к светодиодным лентам. Подобрать необходимое сечение провода для заданного тока можно . Например, для нашего случая при токе 10,8 А понадобится провод диаметром жилы 1,6 мм (сечением 2,0 мм2). Поставить распределительную коробку и уже в ней тонкими проводами подключить ленты через клеммную колодку или пайкой к приходящему проводу от блока питания. В каждом конкретном случае нужно принимать индивидуальное решение, исходя из граничных условий.

Мощные блоки питания обычно имеют большие габариты, и зачастую целесообразнее применить несколько менее мощных блоков, размещая их в непосредственной близости со светодиодными лентами.
