Фундаментные блоки: типы, размеры, маркировка
В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:
- ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
- ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

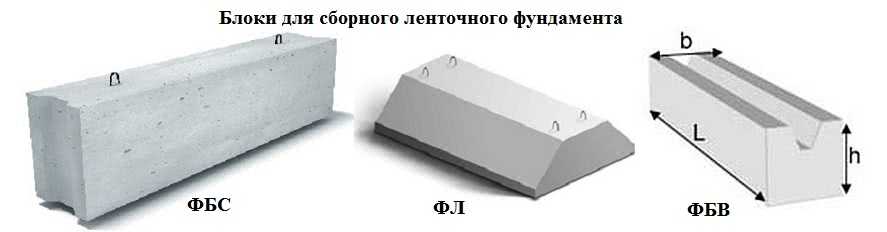

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента
При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.
Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.
Выдержка из ГОСТа, нормирующего размеры фундаментных блоков
Маркировка по ГОСТу
Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.
Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.
- первая — длина (9, 12,24);
- вторая (через тире или точку) — ширина (3,4,5,6);
- третья — высота (3,6);
Маркировка бетонных фундаментных блоков
Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.
Далее, после цифр идет буквенное обозначение типа использованного бетона:
- Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
- П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
- С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.
Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.
Размеры блоков ФБС по ГОСТ
Как сделать подпорную стенку
Если будущая стена на участке будет выполнять дренажную и укрепительную функцию, то стоит запастись терпением. Общий алгоритм работы будет следующим:
Изучив досконально различные источники по строительству таких сооружений, фото- и видеоматериалы, следует визуально представить себе будущий дизайн подпорной стенки.
Осмотрев внимательно участок, необходимо выявить его плюсы и минусы, выбрать конкретное место строительства, определить длину стенки.
«План строительства». Учитывая особенности грунта и рельефа, предполагаемую длину сооружения, с учетом материалов, которые планируется использовать, производится расчет подпорной стенки, её ширины, глубины фундамента и делается чертеж.
Подготавливаются и приобретаются инструменты и материалы, необходимые для выполнения работ:
- материал из которого решено строить стенку (камень, кирпич, блоки и т.д.);
- инструмент – штыковая лопата, долото, молоток, киянка, ручная трамбовка;
- для разметки – рулетка, уровень, шпагат или длинная веревка, колышки;
- для дренажа – спанбонд или геотекстиль, дренажная труба;
- для фундамента – песок, галька, щебень;
- для кладки могут понадобиться – кельма, морозо- и влагоустоустойчивая строительная смесь;
- для внешнего вида – лак, краска, различные элементы декора, растения и др.
Производится разметка будущего строительного объекта на местности, роется траншея, заданной планом глубины, ширины и длины, дно которой зачищается от корневищ и утрамбовывается.
Дно траншеи выстилается спанбондом или геоволокном, с тем учетом, чтобы ткань выходила за пределы траншеи. Сверху засыпается щебень, песок и утрамбовывается.
По границе фасадной и задней стенок вбиваются колышки и натягивается веревка, с учетом наклона стенки, которая очертит будущие границы сооружения.
Стенки формируются в зависимости от выбранного материала. Это может быть кладка из кирпичей, блоков или камней. Делается опалубка и заливается бетоном, либо используются габионы, дерево и другие материалы.
Между склоном и стеной насыпается слой гравия и утрамбовывается. На него кладется дренажная труба, засыпается гравием и укутывается спанбондом.
При необходимости, между склоном и стенкой, сверху досыпается грунт. Выкладывается верх в виде козырька. Производится отделка фасадной и торцевых стен.
Высадка растений и декорирование производится в соответствии со вкусовыми предпочтениями хозяина.
Подпорная стенка, возведенная своими руками, позволит не только максимально использовать все возможности участка с «изъянами», решить проблемы с разрушениями грунта, но и внесет уникальную «изюминку» в его ландшафт, сделав участок необычным и привлекательным.
Строительство такой стенки на участке – процесс трудоемкий и затратный. Но, проявив терпение и приложив усилия вы останетесь очень довольны результатом и будете долго наслаждаться природной красотой своего «творенья».
Использование дренажа, водоотвода и гидроизоляции для постройки подпорных стен
Для оборудования опоры нужно не просто заложить качественный фундамент и возвести на нём опорную стенку. Конструкция нуждается в защите с другой стороны от влаги, которая негативно на неё влияет.
Организация водоотвода, дренажа и, если надо, гидроизоляции внутренней стороны стенки – всё это необходимые меры независимо от того, какой материал используется, и какие размеры и форму имеет подпорная стена. Самое основное, что это предотвращает скапливание влаги и воды, которые по понятным причинам действуют на конструкцию разрушительно.
Организация водоотвода
Водоотвод подпорных стен бывает поперечным, продольным, а также комбинированным.
При поперечной организации водоотвода в каждых вторых либо третьих рядах кладки устанавливаются специальные отверстия (их диаметр не должен превышать 10 см) или трубки под наклоном. Тогда вода будет сразу же уходить за территорию участка, чего мы и добивались.
Для продольного (подземного) водоотвода вдоль подпорных стен (под землёй на уровне фундамента) кладут гофрированные, керамические либо асбоцементные трубы (их диаметр составляет около 10-15 см), окутанные геотекстильными материалами, впитывающими воду, поскольку та попадает через маленькие отверстия в трубу и отводится за территорию площадки.
Также делаются специальные козырьки либо карнизные блоки с уклоном, чтобы атмосферная вода не попадала в кладку, потому что при низких температурах это повлечёт за собой разрушение подпорных стенок. А этого допустить никак нельзя.
Дренирующие слои между стеной и землёй
Когда стена собрана и простояла уже пару дней, пространство между ней и склоном нужно обязательно заполнить. Для данной задачи подойдёт крупнообломочный грунт (например, с гравием, крупным песком и галькой). Придётся запастись небольшими кусками кирпича и остальным отходным материалом. Без учёта того, что гравий давит на опору, это – дополнительный дренажный слой.
Каждый слой дренирующих смесей и грунта засыпается отдельно для того, чтобы эти слои трамбовать. Здесь предпочтительно иметь дело с крупнообломочным грунтом и песками супеси.
Использование растительного грунта нужно для верхнего шара укладочных материалов. Когда с утрамбовкой последнего слоя подпорной стенки будет покончено, стена оставляется в этом состоянии на пару недель без дополнительной нагрузки. Такая мера приведёт к тому, что укрепляющие материалы обретут все необходимые свойства. Нужно также заранее снять слой грунта с достаточным количеством гумуса и положить его сверху. Проделав все эти манипуляции, можно со спокойной душой переходить к оборудованию площадки.
Использование гидроизоляции
Чтобы увеличить срок эксплуатации подпорной кирпичной, деревянной, металлической или бетонной стенки, необходимо провести её гидроизоляцию со стороны земли
Для данного важного мероприятия пользуются рубероидом или кровельным толем, нанесённым в два слоя. Если грунт сухой, можно использовать битум или мастику для нанесения на внутреннюю поверхность
Обзор видов
Особенности и характер создания стенок позволяют классифицировать объекты на определенные виды и типы. Главное деление – на укрепительные и декоративные подпоры. Все другие виды ранжирования так или иначе пересекаются с этими двумя.
По назначению
Стенки могут способствовать укреплению грунта на склонах и откосах. Они будут предупреждать грунтовое обрушение, не давать земле сползти. Те участки, которые располагаются недалеко от озер, рек или прудов, нередко сталкиваются с такими рисками. Если участок, к примеру, соседствует с оврагом, угроза без преувеличения серьезная. Потому одно из главных назначений стенки – укрепительное.
Среди других назначений можно выделить следующие.
Декоративное. Стенка может находиться на идеально ровном участке. Это стена, на которую хозяин имеет свои планы. Например, разбить перед ней особую клумбу или украсить стену вьюнами, поставить рядом скамью, организовать уголок для отдыха.
По устойчивости
Достижение устойчивости стенок часто связывают с их массивностью. И здесь тоже есть свое деление.
Массивные. Масса стенки задает устойчивость на сдвиг и опрокидывание. Эти конструкции в большей степени материалоемкие, возводить их непросто. По высоте и ширине размеры этих конструкций могут совпадать.
На этом классификация видов стенок не заканчивается. Уместно и такое деление.
- По расположению: есть отдельно стоящие стены, а есть те, что связаны с примыкающими конструкциями (например, с лестницами, нишами для посадок и пандусами).
- Виды стенок по высоте: низкие – не выше 1 м, невысокие или средние – от 1 до 2 м, высокие – от 2 м. По глубине заложения стенки бывают неглубокого и глубокого заложения. В последнем случае предполагается, что данный показатель больше ширины стенки в 1,5 раза минимум.
- По технологии возведения: монолитные и сборные. Монолитные изготовлены на заводах в виде отдельных фрагментов, их транспортируют к месту строительства и там превращают в один цельный объект. Они имеют уголковый профиль, могут быть консольными и с контрфорсами. Их делают из армированного бетона или бутобетона. Сборные стенки выкладывают из разных стройматериалов прямо на месте строительства.
Основные материалы
Перед тем как сделать стену необходимо подобрать материал. Среди самых распространенных можно выделить:
- кирпич;
- дерево;
- камень;
- бетон;
- габион.
Дерево
Считается, что самым простым и легким материалом является дерево. Из него возводить стену будет значительно легче, чем из камня или габионов. Для создания стены подбирают бревна, высотой от 1 до 1,5 м. При этом 50 см должны находиться в земле, а 1 м послужит защитной опорой.
Размеры траншеи должны быть на 10-15 см больше бревен. Дно устилается подушкой из гравия и утрамбовывается. При установке пиломатериалов можно использовать проволоку, чтобы повысить плотность стенки. Также можно применить гвозди в качестве крепежей. После установки, траншея заливается бетоном.
Бетон
Этот материал является самым долговечным и практичным. Такие стенки смогут выдержать даже большое давление грунта. Если приложить немного фантазии, то подобная конструкция может получиться весьма презентабельной. Также в случае с бетоном можно для декора использовать отделочные материалы:
- камень;
- плитку;
- кирпич.
Начинать строительство необходимо с фундамента, а именно с траншеи. Максимальная глубина – 50 см. Вся технология идентична, как и в случае с любым зданием или забором. Обустраивается опалубка и подушка и гидроизоляционный слой. Прочность конструкции обеспечивается за счет арматурной сетки.
Камень
Для возведения подпорных стен из камня может быть использована сухая кладка или же цементный раствор. Огромный ассортимент природного и искусственного камня позволяет подобрать подходящий вариант для обустройства ландшафтного дизайна на садовом участке, выполненном в любом стиле. Чаще всего используется:
- гранит;
- базальт;
- кварцит;
- диабаз;
- ракушник.
Кирпич
Достаточно часто после ремонтно-строительных работ остается кирпич как цельный, так и колотый. Не стоит выкидывать его или продавать, так как из него можно возвести красивую, но достаточно прочную подпорную стенку. Кладка мало отличается от технологии строительства дома. Единственным отличием является толщина. Для стены высотой в 60 см можно выполнять кладку в полкирпича, ширина в один кирпич должна предназначаться для опоры в 1 м и более.
Габионы
В последнее время конструкции из габионов часто используют для ограждения частной территории или же при создании архитектурно-декоративных элементов. В основу конструкции входят блоки из проволоки наполненные камнями. Стоит отметить, что в этом случае нет необходимости обустраивать фундамент, но для больших конструкций необходимо дополнительное крепление. Все блоки скрепляются между собой оцинкованной проволокой. При закладке камней декоративные и красивые элементы укладывают с лицевой стороны. Остальной объем может быть заполнен более простыми камнями:
- щебень;
- булыжник;
- галька.
Материалы и инструменты для возведения
Застройщик, который принял решения возводить подпорную стену на своем приусадебном участке с высотой не более 1.5 м, до начала работ должен подготовить оборудование, инструменты, оснастку и строительные материалы:
- Блоки согласно проектной документации.
- Доборные блоки разных размеров.
- Кладочные компоненты для смеси: цемент и песок.
- Материал для армирования: армосетка и арматура.
- Геотекстиль, рубероид для гидроизоляции.
- Гравий и песок для выполнения фундаментной подушки.
- Бетономешалка ручная или электрическая.
- Емкости для переноса укладочного раствора.
- Измерительные инструменты: уголок, рулетка, стройуровень и отвесы с разметочными шнурами.
- Лопаты.
- Трамбовка.
- Мастерок.
- Стропы для тяжелых блоков, если они будут подниматься грузоподъемными механизмами.
Виды подпорных стенок и особенности их возведения
Перед тем как сделать подпорную стенку из бетона, вы должны подобрать один из ее существующих видов, а также разобраться с технологиями возведения. Конструкции можно классифицировать по способу возведения, они могут быть сборными или монолитными. Первые состоят из штучного материала, тогда как вторые — из звеньев на основе железобетонных изделий. Подпорные стены из бетона можно подразделить на мелко- и глубокозаглубленные. По высоте они бывают высокими, средними и низкими.
Что касается особенностей возведения, то все будет зависеть от того, какой бетон в основе -жидкий или в виде готовых изделий. В первом случае можно получить стену до 3 м в высоту, поэтому ее строительство лучше доверить специалистам. Такие конструкции устанавливаются на фундамент, а его габариты зависят от высоты стены и обычно составляют половину размера.
Подпорные стенки из бетона устанавливаются с обязательным водоотведением. Когда жидкость будет попадать на склон, она просочится сквозь почву и станет копиться в нижнем участке конструкции. Чтобы исключить размытие земли, вода должна отводиться пластиковыми трубками. Они располагаются с лицевой стороны и отделяются друг от друга на 1 м.
Стенки устанавливаются с обязательным устройством температурных швов, что исключает возникновение трещин. Что касается финишной отделки, можно не осуществлять облицовку, но тогда конструкция будет смотреться неприглядно. Для облагораживания этой части экстерьера можно использовать камень, который может быть натуральным или искусственным.
Заполнение пространства за опорами
Пространство за подпорной стеной нужно заполнить дренажной почвой. Альтернативным решением выступает дренажное полотно. Следом идет грунтовая масса, которая уплотняется при засыпке. Заключительным слоем станет растительный грунт. Взглянув на этот участок через некоторое время, вы заметите, что произошла усадка почвы, что повлечет необходимость подсыпки. Торф и ил при этом использовать нельзя, так как в них присутствуют органические включения.
При строительных работах нельзя забывать об армировании подпорной стенки. Эти работы предусматривают укладку 4 прутков, диаметр которых не превышает 16 мм. Прутья располагаются вертикально, а при соединении они должны формировать сетку.
Если ширина основания больше 40 см или равна этому значению, армирующие сетки будут отдалены друг от друга на 30 см. По краям необходимо оставить по 5 см. Когда фундамент имеет большую протяженность, а ширина довольно ограничена, могут возникнуть продольные растяжения. Поэтому армирование подпорных стен будет сопровождаться укладкой вертикальных и горизонтальных прутьев, которые станут формировать каркас и выполнят поддерживающую функцию.
Какие материалы подойдут для работы
В первую очередь, материал стоит определять исходя из ландшафтного дизайна и стиля участка, подключив фантазию и обязательно собственное мнение. Далее же стоит решать по бюджету. Честно говоря, какой бы материал вы ни выбрали, стоимость не будет серьезно отличаться, только если это не самый дорогой материал и не заказ профессиональной бригаде. Экономьте и делайте все своими руками, так будет гораздо дешевле, да и интереснее.
Подпорная стенка из дерева
Под деревом мы имеем в виду толстые бревна, которые можно устанавливать в землю вертикально или горизонтально, тем самым формируя из них стену.
Бревна выбираются диаметром в 20-30 см, устанавливаются плотно друг к другу, чтобы создать надежную опору для грунта позади и оригинальную внешность для самого сооружения. Для бревен выкапывается специальная траншея, глубиной не менее 40-60 см, в зависимости от высоты подпорной стенки. Такая глубина установки даст серьезную прочность стенке, но учесть стоит и слой дренажа и фундамента.
В принципе, установить бревна можно и на обыкновенную гравийную подушку, но обработать их специальной защитой от влаги просто обязательно. Для этого можно взять профессиональные средства защиты древесины, или же обыкновенное отработанное машинное масло, рубероид и так далее.
Установка происходит очень плотно, в зависимости от решений дизайна, бревна скрепляются арматурой, хомутами, поперечными перемычками и так далее. После, они засыпаются для устойчивости, а с обратной стороны происходит просыпка слоем материалов для создания водоотвода и уже готовым грунтом для клумбы или формирования другого участка для растений.
Сооружение из камня
Довольно редкий вариант, так как процесс устройства такого сооружения считается трудоемким, да и недешевым, ведь купить качественный камень по невысокой цене вряд ли удастся.
Начинается работа с дренажа и фундамента – первоначальных слоев, которые укладываются в специально вырытую траншею по линии хода стенки. После заливки усиленного фундамента (сойдет для этого и строительный мусор – арматура, проволока, гнутые электроды, прочее) поверх него укладывается натуральный камень. Чаще всего, это кварцит, гранит, диабаз и прочие породы, которые наиболее для данного процесса подходят.
Тип кладки выбирать придется вам, и здесь вы можете смело использовать сухую или классическую кладку.
Сухая кладка происходит стандартно, а пустоты прокладываются грунтом с семенами растений – цветов, трав, мха. Если же вы решили класть камень на цементную смесь, то пустоты следует отделать специальной затиркой.
Вариант из габионов
Популярный сегодня вариант. В готовом виде габионы представляют собой различной формы металлические сетки с каменным материалом внутри. Если подпорная стенка из габионов будет невысокая, то возможна ее установка без фундамента, просто на хорошо расчищенную и подготовленную площадку. Если же высота в 1 метр и более, необходимо будет заливать фундамент с гравийно-песчаной подушкой.
Контейнеры устанавливаются и перевязываются между собой. Установка происходит последовательно, просыпаясь материалом. Если вы используете обыкновенный гравий, можно не особенно ломать голову над производством стенки, но если есть желание получить более декоративный внешний вид, по лицевой стороне необходимо будет аккуратно укладывать плитняк, гранит и прочие материалы, а остальной контейнер просыпать недорогим булыжником, галькой или тем же гравием.
Конструкция из кирпича
Стенки из кирпича как и обыкновенные, с теми же требованиями по фундаменту и раствору для крепления материала, но вот в плане жесткости и давления с внутренней части, они немного отличаются. Таким образом, если стена будет невысокая, в районе полуметра, достаточно кладки в половину кирпича, если от 50 см до 100 см – в кирпич, если стенка высотой более метра, желательно сделать кладку усиленную, в полтора кирпича.
Для фундамента стенки необходим дренаж и перевязка, особенно для высоких стенок. Позади необходимо будет заложить качественную водоотводную систему, так как кирпич особенно не любит влажности.
Сооружение из бетона
Не стоит забывать и о качественной защите готового изделия от влажности грунта, а потому обязательно установите водоотводную систему для сохранения целостности и жесткости нашей конструкции.
Очень часто бетонные стенки получаются не самыми симпатичными, а потому для соблюдения всех требований ландшафтного дизайна, необходимо будет произвести декоративную отделку. Тут уж в помощники привлекайте собственную фантазию, которая и надиктует вам необходимые материалы.
Дренаж
Опорная стена обязательно должна иметь дренаж, который может располагаться вдоль, поперек или иметь смешанную конструкцию. Первый предполагает укладку щебня в траншею, сюда можно добавить бой кирпича крупной фракции. От использования строительного мусора следует отказаться, ведь он может быть размыт водой. Такая система имеет ограниченный срок эксплуатации, что влечет необходимость периодической чистки дренажной системы.
Альтернативным решением является монтаж гофрированных труб, которые сегодня являются одними из надежных. Поперечный дренаж подпорных стен является наиболее простым в устройстве. Он реализуется на этапе строительства конструкции и предполагает оставление швов в кладке, которые не заполняются раствором. Поперечно-продольная система дренажа — это совмещение нескольких решений, что позволяет добиться наиболее эффективного результата.
Разновидности бетонных подпорных стенок
Укрепительные подпорные стены из монолитного железобетона делят на три вида:
- массивные;
- комбинированные;
- тонкостенные.
Первая категория опорных стен удерживает давление грунта только за счет своей большой массы (прочность также зависит от величины заглубления). Ввиду того, что на изготовление таких стенок необходимо большое количество строительного материала, при индивидуальном строительстве их можно рекомендовать для возведения невысоких подпорных сооружений (высотой над уровнем почвы 0,5÷0,7 м) на участках с небольшим углом наклона. Тогда рекомендованная величина заглубления (⅓ от высоты) составит 0,17÷0,24 м, а толщина (¼÷½ от высоты) – 0,25÷0,35 м.
Комбинированные изделия имеют меньший вес, чем массивные. Чтобы повысить их устойчивость используют фундамент более широких размеров, чем основание самой стены (грунт, давящий на выступающие элементы фундамента, частично снижает нагрузки и тем самым повышает устойчивость).
Тонкостенные подпорные стенки из бетона изготавливают Г- или Т-образной формы. Так как ширина «подошвы» у таких изделий соизмерима с их высотой, то вертикальное давление грунта на опору значительно уменьшает горизонтальные нагрузки и увеличивает устойчивость стены к опрокидыванию.
Такие изделия можно приобрести в виде готовых секций, сделанных в заводских условиях.
Какой материал использовать для подпорной стенки?
Странный вопрос. Конечно же, дерево! Но это могут быть и бревна, и пиломатериалы. Чаще всего используют цельный деревянный брус. Его можно заказать в любом строительном магазине. Для невысоких декоративных стенок годятся и толстые доски (не менее 45мм).
Стоимость материалов можно свести к минимуму, если использовать стволы и толстые ветки спиленных на участке старых деревьев. Из такого материала можно построить подпорную стенку, если короткие бревна устанавливать вертикально. Стволы фруктовых деревьев никогда не бывают идеально ровными. Но высота декоративной подпорной стенки обычно не больше полуметра. Учитывая то, что часть бревна будет заглублена в почву, понятно, что потребуются отрезки 40-90см в длину. Внимательно осмотрев имеющиеся отходы, всегда можно выбрать и подготовить подходящие фрагменты.
Проектирование
Подпорная стенка должна быть прочной и устойчивой – вот главные особенности конструкции, которая должна быть стойкой к активному и пассивному давлению грунта. Эти особенности задает строгий расчет, детализированный проект с чертежом, который и будет руководством к строительству.
8 тезисов о проектировании подпорной стенки.
- Высоту постройки задает характеристика рельефа и высота тех террас, которые будут заложены. Стенка ведь не всегда крепость, порой это укрепление клумбы или даже грядки. И высота 30 см – тоже нормальная для стенки.
- Ширина объекта зависит от того, насколько прочен грунт. Чем прочнее последний, тем уже основание стенки. Если же почвы отличаются рыхлостью и сыпучестью, устойчивость стенки должна возрастать. На песчаных участках, к примеру, ее ширина может достигать половины ее же высоты.
- Для роста устойчивости стенки основание можно соорудить более широким, нежели вершина. Или даже стенку могут устраивать с уклоном. Внутренняя часть конструкции специально может быть неровной, так как это тоже идет на пользу устойчивости: так почвенные слои сильнее прижимают стенку к основанию вниз, а не валятся только сбоку.
- Ширина стенки зависима и от материала, из которого она изготавливается. Толщина ж/б конструкции вполне может быть 10 см, каменная стенка – 40 и больше.
- Подпоры высотой от 30 см должны иметь фундамент. И даже те, что ниже, обеспечиваются песчано-гравийной подушкой в качестве основания. Фундамент закладывается либо на одну треть высоты будущей стены, либо делается сообразно глубине, на которую промерзает почва. Характер грунта, уровень залегания вод тоже сказывается на размерах фундамента.
- Без закладывания дренажа проектирование не будет грамотным. Вода будет скапливаться позади конструкции, увеличит давление на нее, то есть последствия могут быть деструктивными. А зимой вода и вовсе вздувает грунт, что способствует растрескиванию стенки. Потому без дренажа и гидроизоляции однозначно не обойтись.
- Чтобы вода благополучно стекала, трубы дренажа укладывают вдоль стены над фундаментом. В учет берется уклон, который рассчитывается по стандартным для установки дренажа параметрам. Еще, как вариант, можно с шагом в метр установить в стенке под наклоном дренажные сквозные трубки (диаметр – 5 см). А дренажный слой из щебня позади стенки будет обеспечивать полную защиту от действия воды.
- Чтобы вода не попала в швы конструкции, в верхней части можно соорудить козырек, оснащенный каплесборником. Или просто облицевать верх более массивными плитами.

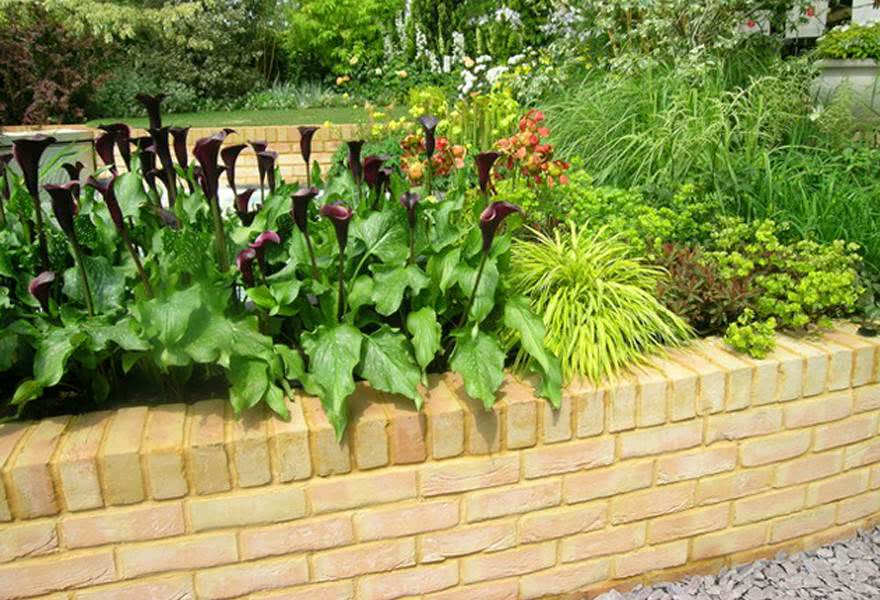

Кирпичная подпорная стенка
Для создания надежной подпорной стены рекомендуется использовать морозоустойчивый и влагоустойчивый кирпич.
Если возводимые стены имеют высоту до 60 см, то достаточно будет кладки, равной половине кирпича. Если конструкция превышает в высоту 1 м, то толщину кладки увеличивают до одного кирпича.
Во время укладки первого или второго ряда необходимо предусмотреть отверстие, через которое будет удаляться вода. Для этого участок, где находятся 4 и 5 кирпичи, не нужно обрабатывать цементным раствором, впоследствии туда будут установлены трубки для водоотвода.
В процессе укладки кирпичи размещают друг на друга, по завершении каждого ряда наносится цементный раствор, для которого берут цемент, песок и воду в пропорции 1:3:3.
Создание траншеи
Начальный этап сооружение опорной конструкции — вырывание траншеи по намеченному контуру. Для этих целей рекомендовано нанять экскаватор. Однако зачистку созданной траншеи нужно проводить вручную. Глубина ямы зависит от габаритов бетонной плиты. При высоте до 1 м вырывают котлован глубиной до 40 см. На дно вырытой траншеи в обязательном порядке выкладывают слой из щебня или песка. Сверху помещают армирующую сетку, которая повлияет на прочность конструкции. Если траншея для установки опорной стенки не нужна, то следует тщательно подготовить участок для последующего возведения железобетонного сооружения. Для этого требуется убрать сорняк, прорыхлить верхний слой почвы, а затем выровнять его.
Расчет конструкции
Перед тем как засучить рукава и взяться за работу, нужно «изучить матчасть», а именно: понять, как устроена сама конструкция. Это спланирует работу и даст некие гарантии успеха предприятия.
Подпорная стенка состоит из:
- фундамента, который находится под землей (почти полностью) и берет на себя нагрузку;
- тела – это базовая часть конструкции, как правило, вертикальная;
- дренажа: благодаря искусственному водоотводу вероятность разрушения стенки от влаги невысокая.
Дальнейший этап – расчет конструкции. С противоположной стороны на стенку действует грунтовое давление, поэтому ее проектирование должно быть тщательным. На даче обычно возводят стены, высота которых составляет от 30 см до 1,5 м. Это небольшие конструкции, следовательно, в выполнении расчетов можно обойтись без специалистов.
Точные размеры сооружения будут определены рельефом участка, его крутизной и протяженностью склонов. При небольшом и равномерном уклоне можно организовать ступенчатые террасы с не очень высокими подпорами (30-50 см). Даже фундамент в таком случае не понадобится: стенки устанавливаются в неглубокие траншеи, дно которых засыпано и утрамбовано песком. Если уступы имеют большую высоту (до 140 см), необходимо заглубленное основание.
Расчеты по глубине заложения фундамента такие:
- 15-30 см – низкий уступ;
- 30-50 – средний;
- 60-80 – стенки с высотой более полуметра.
Глубина также будет зависеть от типа грунта: склонен ли он к оползням, морозному пучению. И, конечно, от внешних сил, действующих на капитальное сооружение.
