Как делается подсветка лестницы светодиодной лентой

Подсветка лестницы своими руками: блиц-вопросы и ответы

Как работает автоматическая подсветка лестницы?

Перед первой и последней ступенями лестницы ставите датчики движения. Когда вы пересекаете зону действия одного из датчиков, автоматически включаться подсветка ступеней лестницы.

По выбору можно настроить разные режимы работы подсветки: включать свет последовательно, менять его яркость и т.д.

Какое оборудование выбрать для подсветки лестницы?

Можно купить готовый комплект и собрать подсветку ступеней как конструктор. В систему входят:

• датчики движения;
• контроллеры;
• реле;
• светодиодные ленты;
• трансформатор;
• провода для подключения системы к электросети.

Плюс системы из «коробки» — простота монтажа.

Можно купить отдельные электронные платы и светодиоды для самостоятельной сборки и программирования системы подсветки. Тут не обойтись без навыков электромонтажа и пайки.

Как установить светодиоды на ступенях лестницы?

Производители предлагают множество вариантов:

• пластиковые скобы;
• в накладном профиле;
• встроенные в ступени;
• в встраиваемом профиле;
• в врезанном в перила профиле;
• в встроенном в перила профиле;
• в угловом внешнем и внутреннем профиле.

Варианты монтажа и подготовительные работы

Если вас заинтересовало, как сделать подсветку для лестницы в доме, то изучите рекомендации, которые представлены ниже, и у вас все получиться.

Для начала нужно создать план освещения лестницы. При этом нужно заранее выбрать подходящий тип источников света и способ включения подсветки.

Домашний мастер может выбрать один из наиболее популярных вариантов освещения межэтажного перехода в частном доме: ЛЕД-ленты в нишах под ступеньками, встраиваемые светильники внизу стены вдоль ступенек, подсветка с применением бра или люстры.

Чтобы управлять приборами для освещения можно установить 2 выключателя (сверху и снизу). Немного сложнее устроена подсветка, которая оснащена датчиком движения. Чтобы ее создать, нужно подготовить контроллер (светорегулятор), микросхема драйвера и датчики.

Необходимые материалы и инструменты

Чтобы создать систему освещения для частного дома, которая регулируется контроллером, нужно приобрести необходимые комплектующие. Это может быть led-лента с высоким уровнем пыле- и влагозащиты, например, smd 3528. Не стоит для подсветки покупать модель 5050, так как она излучает слишком яркий свет.

Если вы остановили выбор на встраиваемых светильниках, то покупайте модели цилиндрической формы, ведь для их установки можно использовать обычные монтажные коробки. Выбор цветовой температуры (белый, желтый или цветной свет) зависит от личных предпочтений. Рекомендуется покупать комплект светильников с контроллером.

Чтобы датчики срабатывали, и подсветка включалась, нужно приобрести микроконтроллер Ардуино. Управлять системой освещения лестницы можно через компьютер.

Также понадобятся индикаторы движения, например, ультразвуковой или инфракрасный, светодиодный драйвер. Фотодатчик будет включать подсветку только при наступлении темноты. Для стабильной работы светодиодов понадобится блок питания на 12 В. Провода помогут соединить все компоненты системы, крепежные элементы – зафиксировать их. Также понадобиться электродрель, рулетка, ножницы и канцелярский нож.

Пошаговая инструкция

Чтобы собрать электрическую схему управления, действуйте по такому плану:

1. Установите на печатную плату подсветку Ардуино, параллельно закрепите микросхемы-контроллеров.
2. Поместите плату в короб с крышкой, он должен надежно защищать «начинку», но быть доступным, если нужно провести ремонт.
3. Присоедините микроконтроллер к компьютеру, загрузите в него программу для прошивки, ее можно создать самостоятельно или скачать из интернета.
4. На коробе установите разъемы, чтобы подключить светодиоды и драйвер, потом подключите их к выходам контроллера.

Перед установкой протестируйте систему управления.

Затем можно приступать к установке осветительного оборудования:

1. Разделите ленту на отрезки на специально обозначенных местах.
2. К одному из концов присоедините 2 провода с помощью коннекторов.
3. Протрите спиртом участок ступенек, где вы будете устанавливать ленты.
4. Снимите защитное покрытие с ленты, приклейте ее на нужный участок.
5. Спрячьте провода в отверстие под ступеньками.

Встраиваемые устройства монтируют по такому плану:

1. Просверлите отверстия для светильников перфоратором.
2. Установите в полученные туннели подрозетники.
3. Вставьте осветительные устройства, закрепите их винтами.
4. Провода спрячьте в специальных коробах.

По такой же схеме монтируйте датчики на верхней и нижней ступеньке.

Теперь осталось только собрать систему освещения:

1. Установите и калибруйте фотодатчик, который включает свет при наступлении темноты, провода спрячьте под лестницу.
2. Установите блок питания и корпус со схемой управления в незаметном, но доступном месте.
3. Провода от осветительных устройств и датчиков соберите в пучок, зафиксируйте кабельной стяжкой, спрячьте в монтажный короб, закрепите на стене под лестницей.
4. Провода подключите к подходящим разъемам контроллера.
5. Дополните схему блоком питания.

Теперь осталось только протестировать систему освещения лестницы в разных режимах. При необходимости исправьте неполадки, а потом закройте короб системы управления.

Монтаж автоматической светодиодной подсветки своими руками

Подсветка на основе светодиодных лент проста, надежна и безопасна. Поэтому рассмотрим, как правильно подобрать для нее материалы, какие инструменты потребуется и какие работы нужно провести на лестнице своими руками.

Материалы и инструменты

Для монтажа светодиодной подсветки потребуются:

1. Моток светодиодной ленты (должна иметь защиту от пыли и влаги не ниже 67 и количеством диодов 60/метр).
2. Контролер.
3. Датчики движения из расчета по 2 штуки на каждый лестничный марш.
4. Фотореле (для автоматического включения при наступлении сумерек).

Если лента будет крепиться посредством металлического блока, потребуются также профиль, нарезанный на длину ступеней, саморезы, шуруповерт. При этом если материал лестницы – бетон, кирпич, камень, также понадобится перфоратор или дрель с подходящим сверлом и дюбеля для крепления профилей. Проводка от фрагментов ленты маскируется под плинтусом или ступенями либо укладывается в кабель-каналы.

Пошаговая инструкция

Процедура монтажа включает следующие этапы:

1. Лента со светодиодами разрезается по специальным линиям из расчета, чтобы итоговая ее длина была на 5 см меньше протяженности ступеней с каждого края.
2. Подготовленная полоска устанавливается к верхней части вертикальной поверхности ступеней, провода припаиваются к контролеру и общей проводке, подключаемой к блоку питания (при большой вероятности механических повреждений ленту лучше монтировать на алюминиевый профиль).

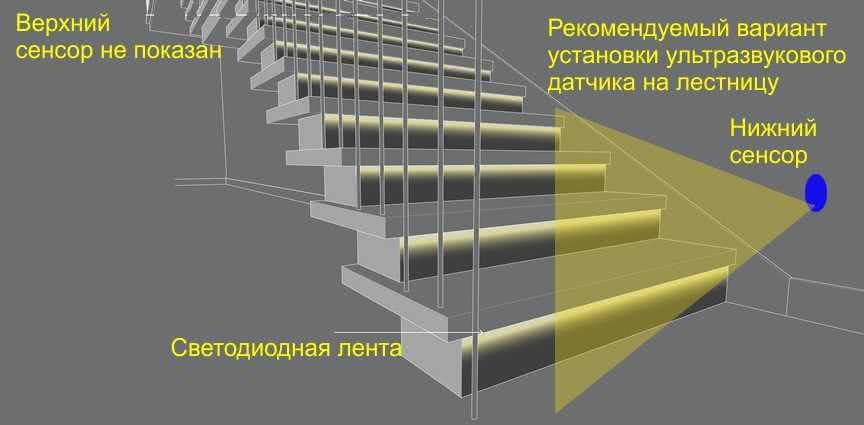

3. Выполняется монтаж сенсоров движения – так, чтобы зона его действия охватывала всю область верхней и нижней ступеней.
4. Провода укладываются в кабель-каналы или под плинтус.
5. Вся проводка выводится в удобном месте к распредкоробке, соединяемой с контролером.
6. Контролер подключается к модулю управления или компьютеру.
7. Система подключается и тестируется.

Типы подсветки

Автоматическая

Автоматическая подсветка лестницы — не только удобная опция в освещении пространства, но и отличный способ экономии электроэнергии. Специальные датчики реагируют на передвижение человека или срабатывают от звукового сигнала, при этом свет выключается автоматически после того, как человек покинул помещение.

Датчик движения срабатывает при перемещении жильца и включает подсветку лестницы в момент пересечения определенного пространства. Когда человек покидает помещение, свет выключается самостоятельно в течение заранее запрограммированного времени. Использование данного датчика рекомендуется для одного режима функционирования светильников.

Подсветка лестницы на ступенях с датчиком движения, оборудованным защитой сенсора от атмосферных осадков, позволяет осуществлять подсветку наружных пролетов. Датчик с таймером времени или на фотоэлементе включит свет в определенные часы. Данная опция позволяет включать освещение наружных лестниц в темное время суток или в запрограммированное время.

Датчик нагрузки реагирует на внешнее воздействие и замыкает цепь при оказании давления на ступени или при прикосновении к перилам. Звуковой датчик настраивается на голос человека или хлопок, включая и выключая свет по звуковой команде.

Беспроводная

Использование автономных источников энергии дает возможность организовать безопасную и надежную подсветку лестничных пролетов. Нередко родители устраивают беспроводное освещение лестницы на второй этаж, где находятся спальни детей.

Для оборудования беспроводной подсветки понадобятся датчики движения, светильники и аккумуляторы, в качестве которых могут использоваться стандартные батарейки повышенной емкости. Размещение данного типа освещения в частном доме позволяет достичь следующих преимуществ:

• уменьшение расхода электроэнергии;
• возможность использования подсветки как аварийного освещения при обесточивании помещения;
• освещение работает только в тот момент, когда есть необходимость, что позволяет использовать аккумулятор длительное время;
• мягкий свет вполне достаточен для освещения ступеней, при этом он не ослепляет;
• для устройства подсветки не требуется прокладывать кабель и сверлить стены;
• мало точные изделия, безопасны.

Готовые комплекты может установить своими руками любой владелец квартиры или частного дома. Простая схема сборки и отсутствие необходимости подключения к высокому напряжению позволяют произвести монтаж без специалистов.

Обычно в готовых комплектах беспроводных светильников используют батарейки типа ААА (мизинчиковые). Датчики движения выключают свет после прекращения передвижений в течение 18 секунд.

Обычная

Самостоятельный монтаж электрической подсветки лестницы от сети без специальных навыков невозможен. Работа с напряжением требует определенных знаний и умений, поэтому для устройства традиционных систем лучше пригласить профессионала. Неправильно смонтированная проводка может стать причиной пожара или травм.

Для установки традиционной системы потребуются:

• провода определенного сечения и марки;
• светильники;
• датчики движения;
• реле;
• гофрированные трубки и кабель-каналы для укладки провода в деревянных домах.

Первым шагом для оборудования освещения лестничного пролета необходимо составить схему проводки, после чего приобретаются элементы цепи и выполняется подготовка поверхностей для прокладки кабеля. В бетонных поверхностях проводят штробление, для деревянных используют наружные кабель-каналы.

Автоматическое освещение

Освещение лестничных конструкций чаще всего необходимо только при передвижении по ней человека. Исключение составляет аварийное освещение лестницы, которое, по включении,  горит постоянно.

Для решения задачи экономии электричества, не в ущерб безопасности и комфорту, часто применяются автоматические системы включения-выключения света на лестничных конструкциях. Видео в этой статье наглядно продемонстрирует работу таких автоматов.

Автоматические системы программируются на уровень общей освещенности помещения и вступают в работу, когда подсветка лестницы становится необходимой.

Схема освещения лестницы

Автоматическое освещение лестницы обеспечивается при помощи специальных датчиков, которые реагируют на движение или звук. Управление такой системой возможно и при помощи пульта дистанционного управления.

Датчики движения

Встроенные датчики движения для освещения лестницы включают свет на лестничной системе при появлении в определенном диапазоне помещения движущегося объекта. Прекращение движения способствует выключению источников света через определенный промежуток времени.

Датчики шума

Акустические автоматические системы реагируют на уровень шума в помещении. Освещение лестницы в многоквартирном доме часто выполняют с применением именно таких устройств.

Датчик звука на лестнице

Автоматические системы управления освещением не только помогают экономить электроэнергию, но и обеспечивают удобство спуска-подъема по лестницам, так как отпадает необходимость поиска выключателя в темном помещении.

Цена на такие системы может быть достаточно высокой. Но их стоимость быстро окупится за счет сэкономленных затрат на оплату счетов за свет. Инструкция производителей советует беречь автоматические датчики от перепадов напряжения.

Другие виды управления освещением лестницы

Управлять освещением лестницы можно и другими способами:

• Менее затратными могут стать радиоуправляемые переключатели. Они не требуют проведения электропроводки, что весьма удобно при их установке в отделанных помещениях. Такая система состоит из самого выключателя и приемников радиосигнала. Первый элемент фиксируется на стене или ограждении. Приемники устанавливаются на осветительных приборах. Радиус действия данных систем может быть разным. Недостаток – периодическая замена элементов питания.
• На выключателях можно также установить клавиши с таймером. Они программируются на определенный промежуток времени, в течение которого происходит освещение лестничной конструкции. Затем свет автоматически выключается.
• Автоматическое освещение ступеней лестницы последовательно включает подсветку каждой ступени по ходу движения по лестничной конструкции. Перед первой и последней ступенью лестницы устанавливаются датчики движения. Подсветка включается автоматически при пересечении его зоны действия. Можно настроить контроллер подсветки лестницы с заданными параметрами по количеству ступеней, яркости света, скорости включения-выключения подсветки.

Если есть желание сделать автоматическое освещение лестницы, то выбор приборов для этого в настоящее время достаточно разнообразен.

Управление источником света

Световое оформление лестничной системы значительно влияет на безопасность движения и создает ее неповторимый вид.

Дизайн ночной лестницы

Ответ на вопрос: как сделать освещение лестницы, каждый выбирает в зависимости от индивидуального дизайна и вкуса. Многообразие интерьерных решений, которые можно получить при помощи осветительных конструкций, удовлетворит любые запросы. Главное при этом – не забыть про безопасность. И тогда лестница станет украшением всего дома.

Дайджест Квартблога

15 идей для использования пространства под лестницей — Зачастую пустое место под лестницей используется в качестве стихийной кладовки, но у этого пространства может быть гораздо больше функций.

Домашние лестницы: 20 интересных примеров — Мы собрали для вас 20 самых разных примеров, которые подарят вам вдохновение.

Декоративная подсветка в интерьере — Мы собрали примеры использования декоративной подсветки и обратились за консультацией к 3 экспертам агентства «АрхДиалог».

Лестницы с секретом: укромные местечки — Мечта интероверта — укромное местечко, спрятанное в лестнице или рядом с ней. 13 прекрасных примеров.

Такое разное освещение: часть 1 — Выбираем свет для дома: типы светильников и задачи, которые они решают.

подсветка, лестница

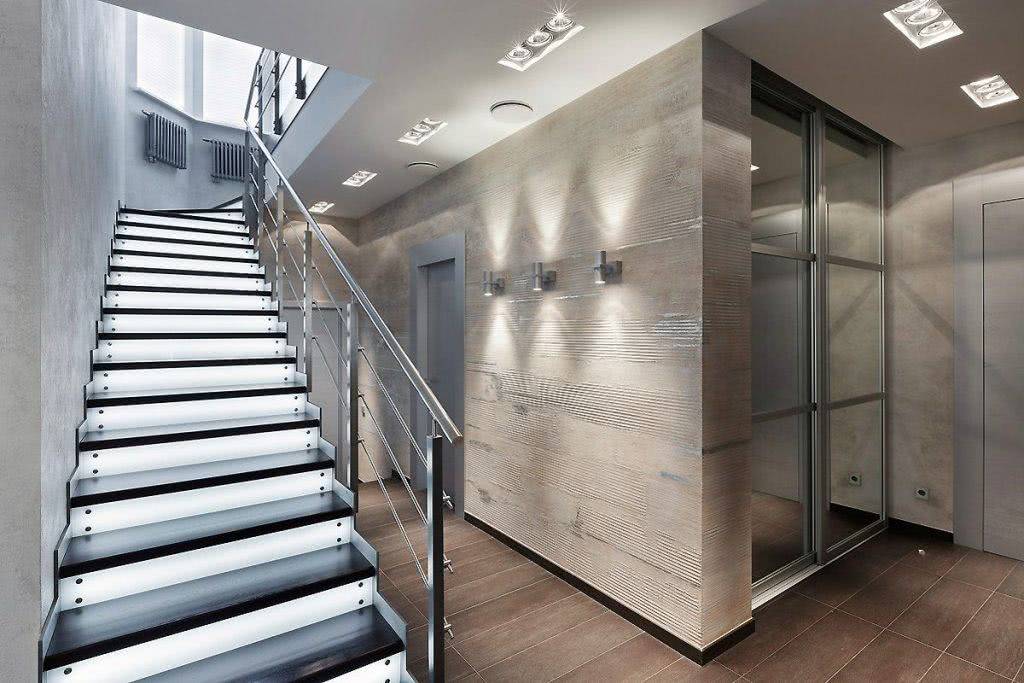

Типы осветительных приборов и место их установки

Подсветка ступеней лестницы и конструкции на второй этаж в целом должна быть функциональной и органично сочетаться с дизайнерскими формами лестницы. Поэтому вариант освещения лучше выбирать еще на этапе планировки частного дома.

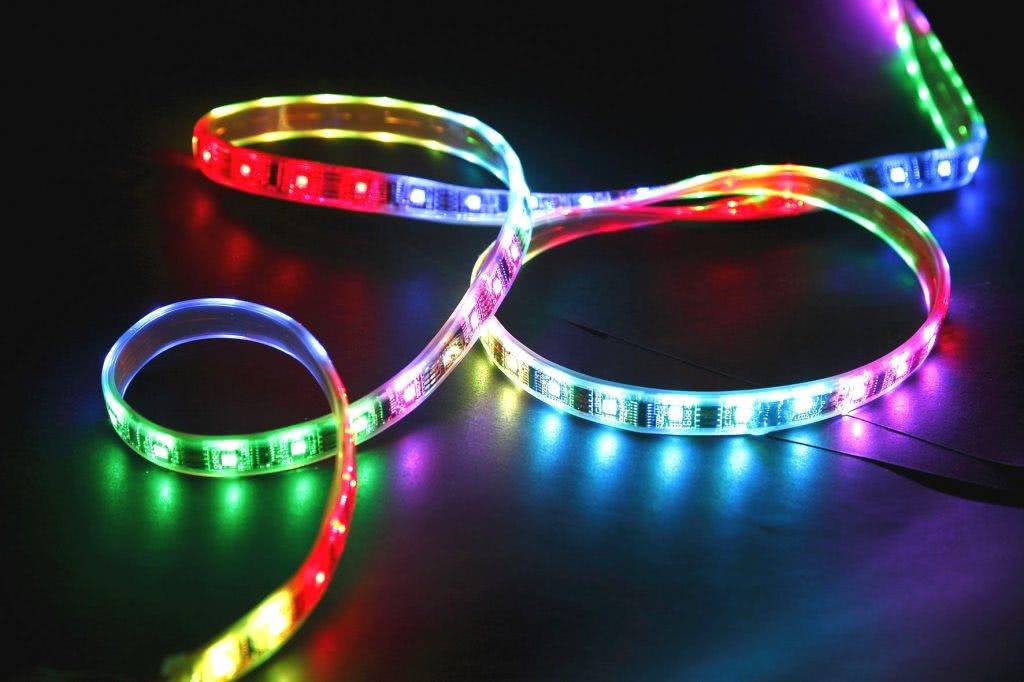

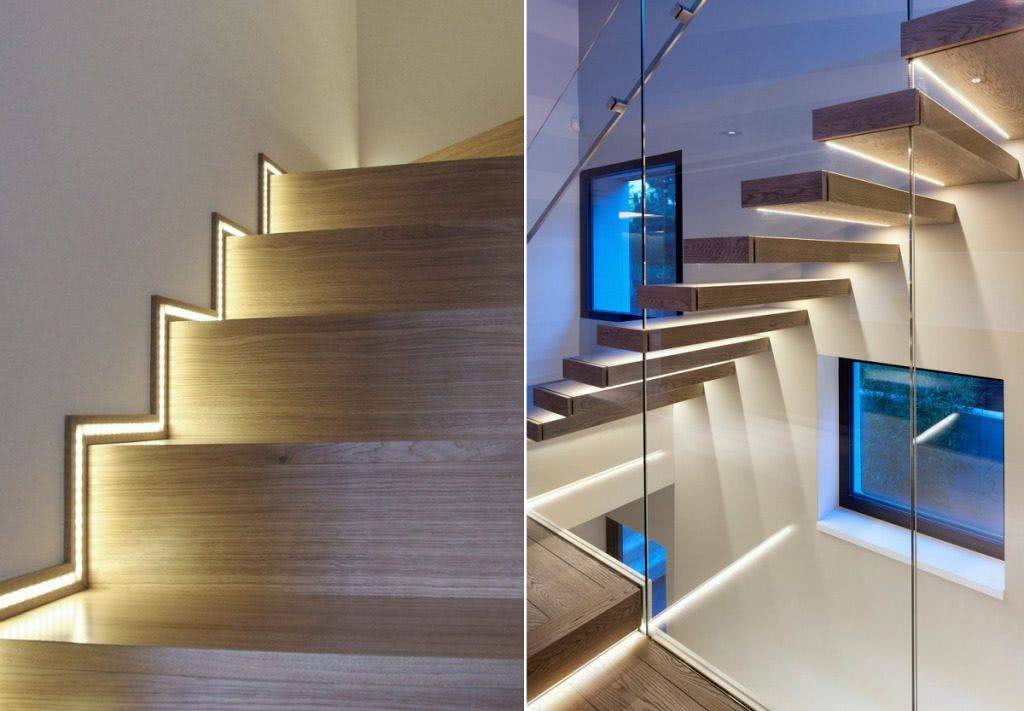

Светодиодные ленты и трубки

Светодиодные ленты состоят из алюминиевого листа, на котором размещены светильники. Приборы бывают различной цветовой гаммы, что позволит выбрать наиболее оптимальное решение под тип лестницы или интерьера.

Светодиодная подсветка дает возможность выделить грань каждой ступеньки отдельно. Рассеивающий свет создает комфортную домашнюю обстановку, наполняя помещение теплом и уютом.

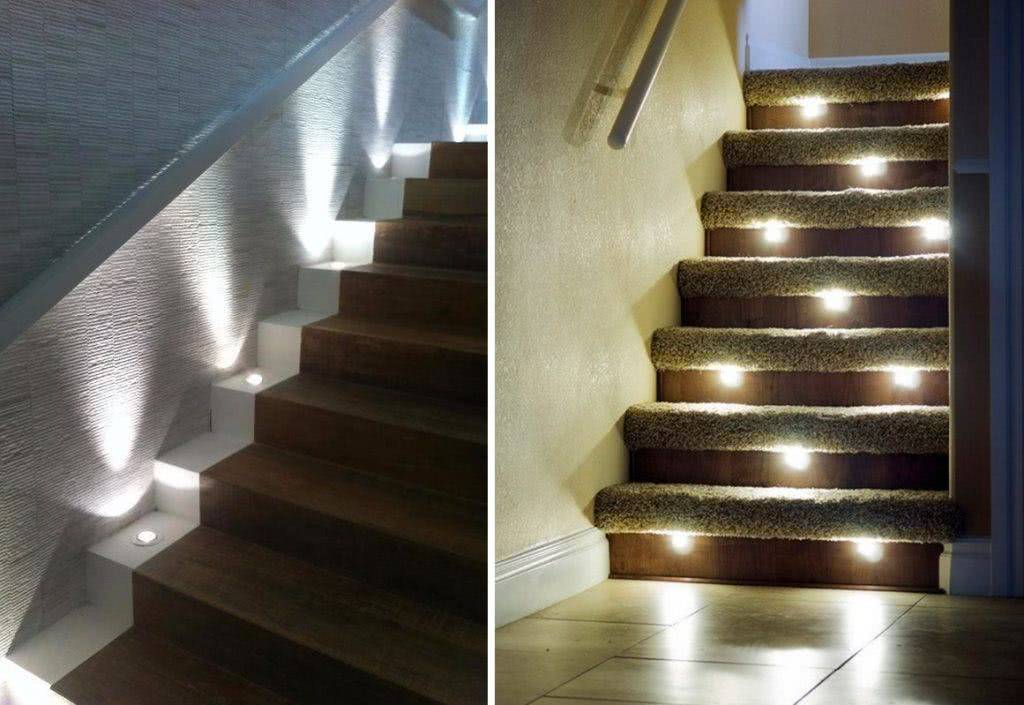

Точечное освещение лестницы

Светильники точечного типа обеспечивают пропорциональное и равномерное распределение света в помещении. Срок эксплуатации довольно продолжительный, однако наблюдается нагрев приборов при работе. Поэтому светильники не должны тесно контактировать с другими предметами. Кроме того, через перепады в сети лампочки в приборах перегорают, что приводит к дополнительным финансовым тратам.

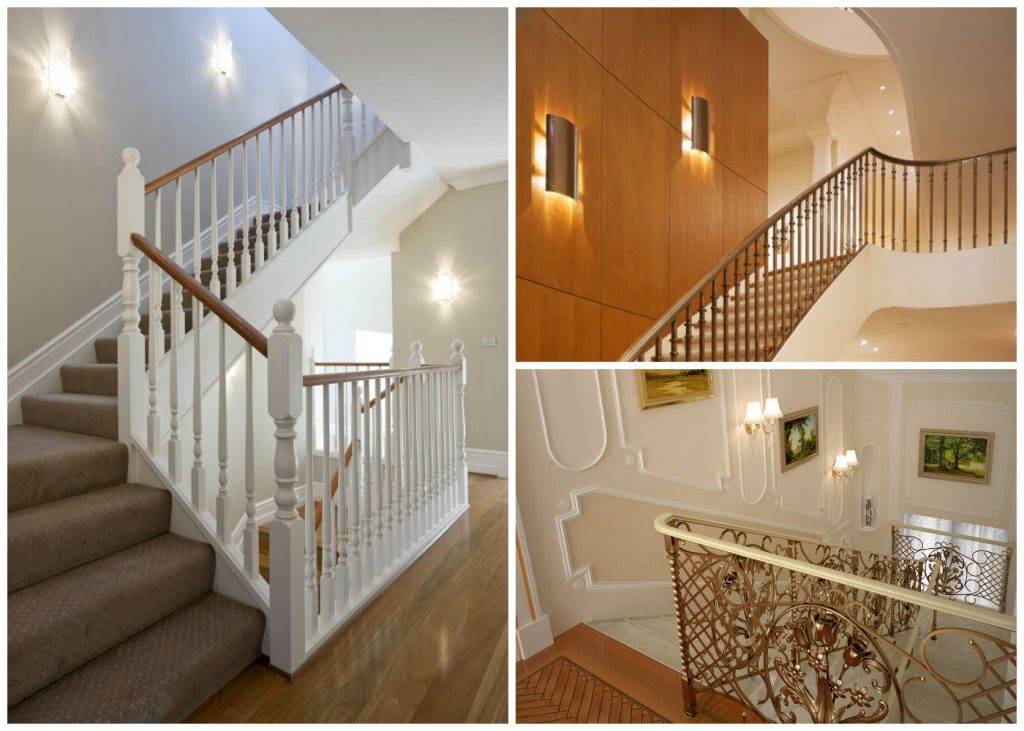

Настенные бра

Освещение при помощи настенных бра считается самым распространенным. Существует несколько видов моделей:

• приповерхностные — закрепляются тыльной стороной на стену;
• бра с кронштейн-базой, что позволяет размещать лампы на разном расстоянии от стены;
• светильник, встроенный в стену — требуется монтажное углубление минимум 4 см.

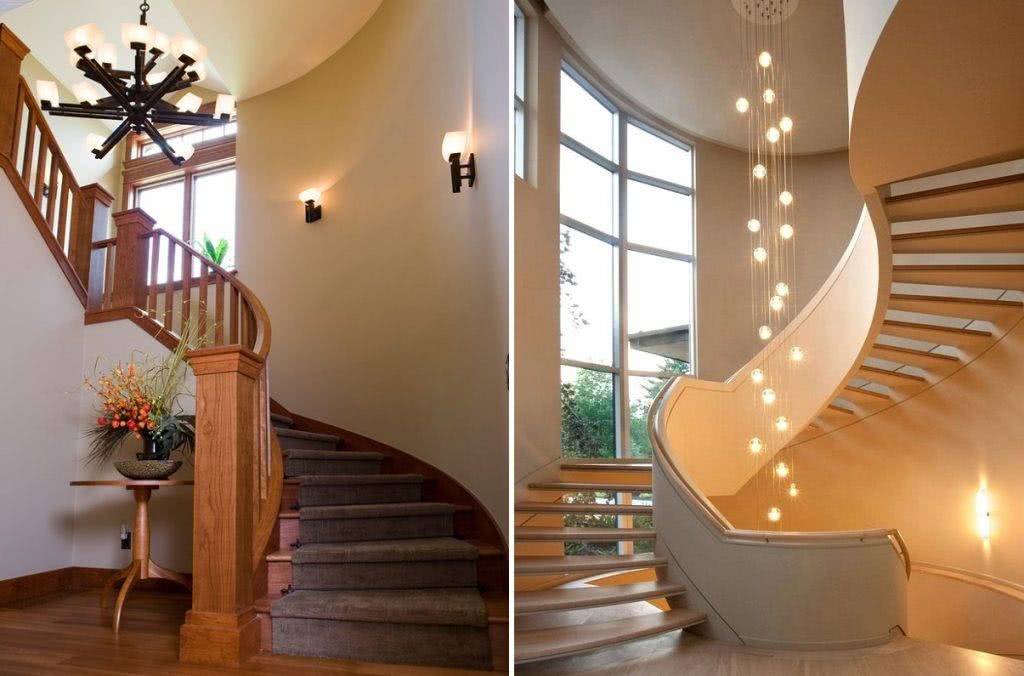

Освещение лестницы люстрой

Нестандартным вариантом считается использование настенной люстры для лестничных маршей. Преимущественно такое оформление наблюдается в отелях или больших имениях. Большие светильники довольно габаритны по длине.

Комбинированный вариант освещения

Исходя из параметров лестницы освещение можно сделать и комбинированным. Эффектно и модно в современном интерьере выглядит комбинация настенного, потолочного и встроенного в ступеньки освещения.

Важно обратить внимание на то, что продуманно расположенные встроенные или настенные световые элементы способны визуально изменять геометрию пространства. Например, при направлении светильников вверх, можно визуально увеличить высоту потолка

Типы подсветки

Вопрос о том, как сделать подсветку ступенек, имеет множество решений. Все зависит от возможностей, опыта и желаний мастера. Прежде же всего необходимо определиться в том, как будут располагаться осветительные приборы на лестнице:

1. Будут ли они только с боков, снизу или сверху, по всей длине или только по центру.
2. Каким образом они будут управляться – обычным выключателем, автоматически с помощью датчика движения или проходным включателем.
3. Какова будет схема питания – проводная или на аккумуляторе.

От выбора всех этих параметров во многом зависит сложность установки и итоговая стоимость системы.

Автоматическая

Автоматическая подсветка ступеней существенно упрощает задачу управления. Она повышает комфорт эксплуатации системы освещения лестницы. Приводить ее в действие может, например, движение, прикосновение к особой области, команда голосом или шумовое воздействие (хлопки, стук).

Для организации подсветки применяют следующие виды устройств:

1. Включатель с датчиком движения. Работает по принципу обнаружения перемещения объекта/субъекта в определенной области. Как только человек заходит на лестницу, устройство срабатывает и система включается, а когда покидает ее – свет гаснет.
2. Таймер. Функционирует строго в заданный промежуток времени. Например, это может быть от 18 до 23 часов вечера.
3. Сенсор нагрузки. Подсветка срабатывает, когда осуществляется давление на ступени или на перила.
4. Светочувствительный элемент. Система начинает работать при определенном уровне освещенности (наступлением темноты).
5. Детектор звука. Включение или отключение освещения лестницы происходит по голосовой команде или хлопку.

Беспроводная

Освещение лестничных ступеней на основе автономного источника тока – один из эффективных и безопасных вариантов решения вопроса подсветки. Современные производители выпускают большое количество моделей таких светильников. Как правило, они включают два типа приборов:

1. Датчики движения, устанавливаемые по краям системы (например, на первой и последней ступенях лестничного марша).
2. Комплекта модулей освещения (количество может равняться количеству ступенек или их половине, если монтируются через одну).

Подобные устройства питаются от батареек. В качестве элементов питания в них используются светодиоды, главное преимущество которых – большая светосила и минимальное энергопотребление. При качественном исполнении и надежности элементов питания система будет работать не менее года. Монтаж таких светильников не представляет ничего сложно и под силу любому желающему. Они не потребляют энергию из сети, полностью безопасны и не требуют подготовительных процедур (прокладки кабеля, штробления стен и ступеней).

Обычная

Система освещения лестницы от бытовой электросети – наиболее сложный и дорогостоящий, хотя и максимально эффективный и надежный вариант. Для его монтажа потребуется опыт проведения электромонтажных работ и знание правил техники безопасности. План работ по созданию лестничной подсветки такого типа включает:

1. Разработку и создание схемы электропроводки.
2. Расчет и приобретение проводов, расходных материалов и светильников (специализированные магазины предлагают готовые наборы).
3. Прокладка коммуникаций, включающая монтаж кабель-каналов или штробление стен в зависимости от выбранного типа установки.
4. Монтаж, подключение и тестирование светильников, регулирующего и управляющего оборудования.

При отсутствии опыта в прокладке кабелей и подготовительных работах, а также знаний по правильному соединению электросхемы, работы по монтажу подсветки лучше доверить профессионалу. В противном случае велик риск допустить ошибки, что приведет к дополнительным затратам на ремонт стен и лестницы или даже возникновению пожароопасной ситуации.

Особенности освещения наружных лестниц

Если для организации освещения внутренних лестниц перепады температуры, влажности и другие атмосферные воздействия не имеют особого значения, то для наружных конструкций есть свои особенности.

• Мощность уличных источников света должна быть большей, чем у внутренних светильников.
• В случае использования общих фонарей для освещения двора и лестницы, их расположение должно давать достаточно света для всей системы.
• Необходимо применять только осветительные приборы, специально предназначенные для наружной установки. Лампы для освещения лестницы в них должны быть защищены от атмосферных воздействий, то есть закрыты плафонами.
• Электрическая проводка применяется с усиленной изоляцией, способной выдержать температурные перепады и осадки.

Оригинальные варианты

Светильники могут располагаться:

• На стенах дома;
• На ограждении;
• Подвешиваться на тросах;
• Устанавливаться на столбах.

Часто применяются низкие столбчатые осветительные конструкции.

https://youtube.com/watch?v=CMlPUekL1S8

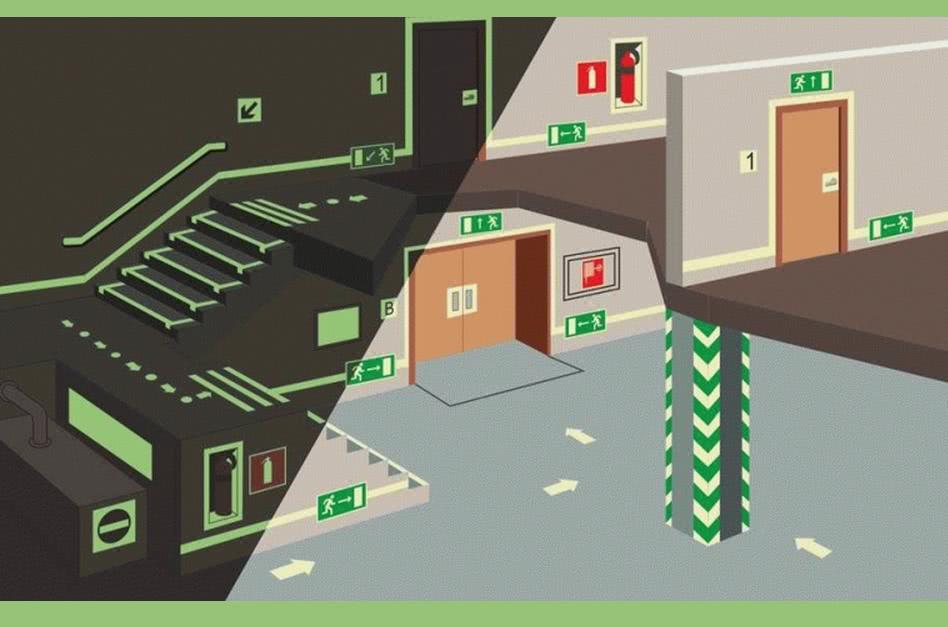

Требования, предъявляемые к расположению

Светильники путей эвакуации предполагают необходимость установки на следующих участках:

• Коридоры;
• Проходы;
• Участки с разными уровнями пола;
• Зоны, где путь эвакуации меняет направление;
• Рядом с пожарными щитками;
• Лестницы и лестничные клетки, причем требования предъявляются к уровню освещенности каждой ступени;
• Рядом с планом эвакуации;
• На улице в непосредственной близости от выходов из здания;
• На участках пересечения коридоров;
• Рядом с медицинским пунктом и, наконец, в зонах средств экстренной связи.

Медицинские посты, план эвакуации, пожарные щитки и участки, где находятся экстренные средства связи, – на каждом из этих объектов должны быть световые указатели. Существуют отдельные требования к аварийным системам объектов, где постоянно находятся люди с ограниченными возможностями (по слуху, зрению). В этом случае используются мигающие оповещатели.

Размещение светильников

Требования также предъявляются и к расстоянию между источниками света. В соответствии с СП 3.13130.2009 два соседних светильника должны располагаться так, чтобы обеспечивался достаточный уровень видимости. Если длина коридора составляет 50 м, значение этого параметра должно быть менее 25 м.

Нормы освещения

Кроме правил расположения светильников существуют еще требования и нормы уровня освещения. Показатель горизонтальной освещенности для светильников при разных условиях эксплуатации:

• Освещение на путях эвакуации шириной не более 2 м предполагает использование источников света по оси прохода с интенсивностью освещения не менее 1,0 лк, по проходу значение этого параметра должно быть выше 0,5 лк;
• Требования, предъявляемые к уровню освещенности площадей, где организована антипаническая осветительная система, предполагают использование светильников с показателем горизонтальной освещенности не менее 0,5 лк;
• Для зон повышенной опасности значение данного параметра будет равно 15 лк;
• в зонах медицинской помощи, на лестницах, рядом с эвакуационным выходом – 5 лк.

Цена вопроса

Выбор делается на основании условий эксплуатации, типа объекта

Кроме того, принимаются во внимание и требования, предъявляемые к приборам. Общая оценка стоимости проекта осветительной системы вместе с дальнейшими работами по монтажу зависит от объема работ и может составить от нескольких тысяч до десятков тысяч рублей

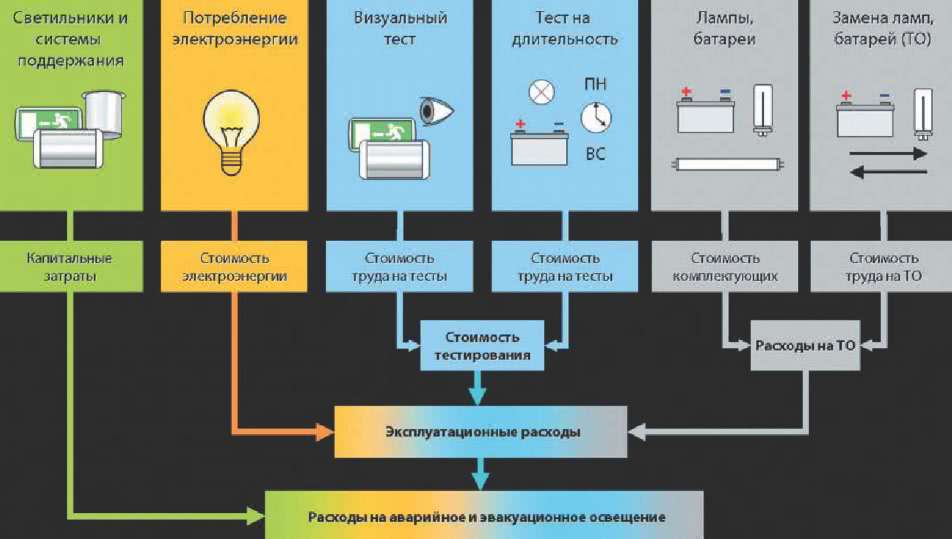

Затраты и обслуживание

Таким образом, аварийные источники света являются важной частью осветительной системы объекта. Выбор и установка светильников осуществляется на базе основных положений нормативных документов (своды правил, санитарные нормы и правила, ГОСТ). Требования оговаривают наиболее эффективное расположение осветительных приборов, а нормы позволят определить достаточный уровень освещенности источников света

Требования оговаривают наиболее эффективное расположение осветительных приборов, а нормы позволят определить достаточный уровень освещенности источников света.

Похожие записи:

Как построить дом из сэндвич-панелей своими руками Установка входной металлической двери в квартиру своими руками Какие газовые колонки лучше Как покрыть крышу стеклоизолом своими руками Как установить входную дверь: видео + инструкция по самостоятельной установке Как рассчитать объем фундамента в м3 при разной высоте?
