Черновой пол и перекрытия по лагам
Из-под цоколя может оказываться на дом отрицательное влияние за счет близости к почве, повышенной влажности и т. д. Поэтому, когда нижнее перекрытие в каркасном доме находится близко к фундаменту или к грунту, дерево изолируют от бетона, кирпича или почвы. Это позволяет снизить вероятность образования конденсата, а также предотвратить разложение древесины.
Полезное: Выбор лучших окон для каркасника и установка
Подобную обработку должны пройти и те материалы, которые используют в возведении покрытия. Гидроизоляционные работы достаточно простые, их можно сделать самостоятельно. Гидроизоляционный слой обязательно нужно укладывать до установки утеплителя, чтобы предотвратить его отсыревание и разрушение.
Плюсы полов на лагах
- Качественная звуко и тепло изоляция. Внушительный слой утеплителя не только сохраняет тепло в доме, но и обеспечивает дышащий звуковой вакуум, который не пропускает громкие звуки с улицы, даже если они возникаю непосредственно под полом. По деревянному полу приятнее и теплее ходить босиком, что является существенным приоритетом, для людей которые любят ходить босиком в своем доме.
- Бюджетная стоимость. Стоимость деревянных полов на лагах обойдется значительно дешевле в отличие от бетонных полов, которые необходимо будет так же утеплять, заливать стяжку чтобы выровнять пол для финишной отделки.

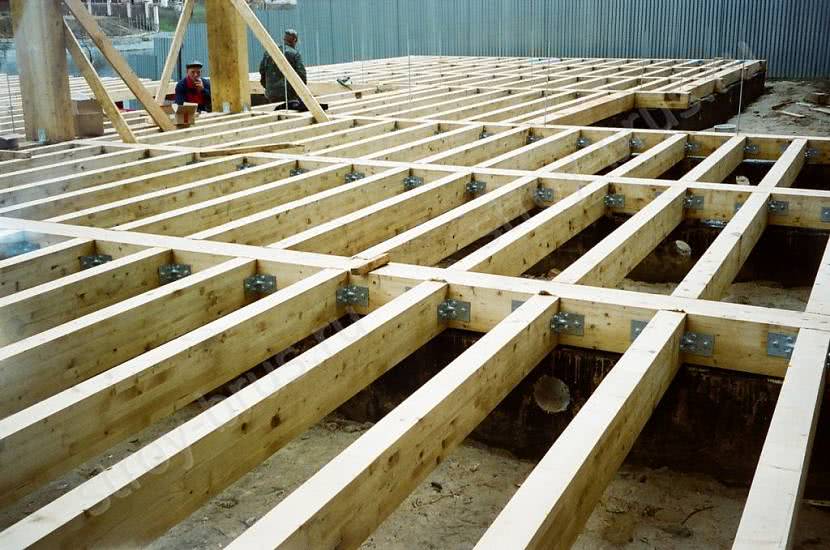

каркас пола на лагах
Легкость проведения коммуникаций и простой демонтаж. В случае непредвиденных повреждений, требующих ремонта, проведения дополнительных коммуникаций, полы на лагах можно самостоятельно разобрать, вырезать необходимые проемы для канализации и прочих коммуникаций и в таком же порядке собрать. В случае же с железобетонными основаниями такая возможность отсутствует или же выполняется со значительными трудозатратами.

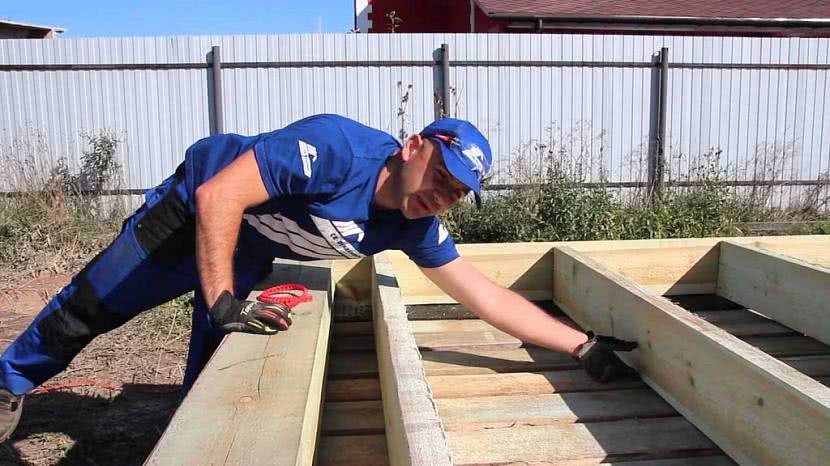

полы на лагах просто демонтируются
- Экологичность. Деревянный пол монтируется из натурального дерева и если Вы используете и в качестве утеплителя не синтетические, а природные материалы, то экологичность основания Вашего пола приближается к максимальной.
- Деревянный пол на лагах более безопасен, в отличие от бетонных полов. Дерево мягче камня, при падениях риск получения серьезной травмы значительно меньше. Не мало важным является тактильные ощущения, по деревянном полу приятно ходить босиком
Устройство
Строительство начинается с расчистки места и возведения фундамента. Существует несколько способов:
- на сваях – делают пол приподнятым;
- на столбах – подвесной пол;
- ленточный – пол приподнят над землей на незначительное расстояние, обдув воздухом происходит благодаря специальным отверстиям;
- монолитный – дом находится на грунте, поэтому необходимо его утепление (посредством бетонной стяжки).
Зачастую каркасный дом ставят на винтовых сваях. Хоть его стоимость и завышена, но его можно установить практически на любой местности. Технология возведения проста, справится даже неопытный строитель:
- установка свай по схеме/проекту;
- наверх положить рубероид, равный головке сваи;
- на сваи нанести битумную мастику;
- разложить брус на головки свай, оставляя место для спилов;
- обрезать места стыков (до 30 см в длину), трещины от спила покрыть мастикой или специальным клеем (для гидроизоляции);
- крепеж деревянной обвязки – от углов и стыков, высверлить отверстия под болты на брусе и свае и прикрутить их так, чтобы болт не был виден на поверхности;
- в углах усилить обвязку скобами;
- аналогичные действия с внутренней стороны;
- покрыть обвязку антисептиком и мастикой.
Толщина бруса – 20 см. Перед обустройством пирога следует нанести на балки гидроизоляцию (рубероид). После проводится монтаж основных балок. Наверх устанавливается черновой пол в виде перекрытия:
- брусья (25 см) присоединяются к балкам;
- по всей площади укладываются доски;
- следом идет слой гидроизоляции;
- лаги, наверх теплоизоляция (экопена);
- пленка;
- ДВП или доски.
Все это представляет каркас дома. Завершаются строительные работы настилом финишного покрытия – линолеума, паркета или другого материала.
↑ Фундамент
Для возведения каркасного дома подходит любой тип фундамента. Ограничениями станут возможности застройщика и тип почвы на месте строительства.
Свайно-винтовое основание
На сегодня это самый распространённый фундамент для каркасника, он и дешёвый, и простой в установке.
Подойдёт для разных почв, кроме скалистых грунтов. Многие застройщики свайно-винтовой фундамент выбирают для болотистых почв, где плотный грунт расположен глубоко и для возведения других типов основания требуются огромные средства.
Сваи из металла вкручиваются ручным оборудованием либо механизированной буровой техникой. Готовые бетонные сваи забивают или вдавливают в сделанные скважины. Возведение такого основания занимает 1-3 дня. Установку свай выполняют специализированные компании.
Буронабивные сваи изготавливают и самостоятельно. Сваи производят из бетона марки М200, в результате получается монолитная основа. Для опалубки применяют рубероид, скрученный в трубку. Внутрь опалубки устанавливают каркас из 3-4 арматурных стержней. В полученное сооружение заливают бетонный раствор, который уплотняют высокочастотным вибратором для бетона.
Сверху на оголовки сваи устанавливают несущую железобетонную, деревянную или металлическую балку (ригель).
Отдельные сваи с помощью ростверка соединяются в жесткий устойчивый каркас. Верхняя часть свайного фундамента бывает:
- висячей;
- наземной;
- заглубленной.
Когда ростверк заглубленный, то это уже мелко заглубленный ленточный фундамент. Его возводят из железобетонного монолита по периметру здания и под перегородки, которые относятся к несущим. Траншея выкапывается вглубь до 50 см, отсыпается щебнем и песком.
На щебне-песочную подушку устанавливают опалубку. В середину выкладывают каркасы из стали, их жёстко фиксируют с выпусками свайной арматуры. Для укрепления обвязочного бруса внизу опалубки заблаговременно готовят металлические шпильки (их диаметр с резьбой 12 мм). Шпильки фиксируют проволокой либо приваривают к стержням арматурного каркаса. По длине ростверка крепежи делают через каждые 1,5-2 м. От углов основания крепежи располагают на расстоянии не больше 0,3 м. Выступать шпильки могут над верхней частью опалубки на 13-15 см.
Предварительно на конструкции размечаются места монтажа стоек. Но учитывают, что крепежи горизонтального бруса и стоек не должны совпадать. После возведения поверхность фундамента обрабатывается гидроизоляционной мастикой. Далее на основание выкладывают 2 или 3 слоя рубероида.
Ленточный фундамент мелкого заложения
Этот же фундамент также часто используется при возведении каркасных зданий. Стоимость основания небольшая, и есть возможность применить в доме бетонные полы
Но так как мелко заглубленный ленточный фундамент отличается хрупкостью, важно соблюдать технологию заглубления
Этот тип фундамента применим на хороших почвах. Противопоказана установка основания на болотистых грунтах и на почвах с близко расположенными грунтовыми водами.
Плитное основание
С каждым годом появляются новые технологии или усовершенствования при возведении домов и фундамента под них. Так стал популярен и плитный фундамент. Стоимость высокая, но застройщиков цена не отпугивает. Достоинства окупают затраты: надёжность сооружения, универсальность, долгий срок эксплуатации. Плиты используют как черновую напольную поверхность, и на пол отдельно не понадобится тратиться.
При строительстве каркасного дома вместо классического монолита применяют плитное основание с рёбрами жёсткости. Это обеспечивает отличную устойчивость фундамента за счёт равномерного распределения веса дома на грунт.
Используя этот тип фундамента, уделяют внимание утеплению. На подушку из щебёнки укладывают плиты пенополистирола. Строительный утеплитель не боится влаги, он не сгниёт, а свои теплоизоляционные качества сохраняет на протяжении 50 лет
Строительный утеплитель не боится влаги, он не сгниёт, а свои теплоизоляционные качества сохраняет на протяжении 50 лет.
Для подвода коммуникационных систем устанавливают гильзы при бетонировании плитного основания. Подземные проходы обеспечат при прокладке водопроводных труб или канализации доступ. Гильзы монтируют заранее, а то потом проводить каналы в плите будет сложно.
При возведении наземного и мелко заглубленного основания монтаж гильз потребуется для вентиляции пространства под полом. Для каркасных домов это важный момент, которым не пренебрегают. Подземные проходы снизят влажность воздуха
Это важно для всех конструкций, а особенно для деревянных
Из чего делать пол: критерии выбора
Прежде всего, вы должны выбрать подходящую древесину. В процессе выбора учитывайте климат в месте расположения дома, предполагаемую интенсивность нагрузки на конструкцию, доступный бюджет, а также особенности эксплуатации обустраиваемой комнаты.
Для большего удобства восприятия ключевые критерии оценки материалов и рекомендации по их эксплуатации оформлены в виде таблицы.
Таблица. Выбор материала для устройства пола в каркасном доме
| Критерий оценки | Пояснения и рекомендации |
|---|---|
| Материал изготовления | Хвойная древесина. Сравнительно бюджетный вариант, оптимально подходящий для применения в помещениях средней и небольшой площади. Несмотря на относительно невысокую стоимость, характеризуется весьма неплохими показателями долговечности и надежности. Дуб, осина. Традиционные представители среднего и высшего ценовых сегментов. Ключевые эксплуатационные характеристики заметно превосходят аналогичные параметры ближайших «конкурентов». Осина, ввиду своей высочайшей экологичности, прекрасно подходит для использования в спальнях и детских комнатах. |
| Влажность | Для устройства пола в каркасном доме, в особенности, если идет речь о жилых комнатах, подходит только качественно высушенная древесина. Влажный материал по ходу высыхания неизбежно уменьшается, что приводит к образованию зазоров в покрытии. |
| Внешнее состояние | Контролируйте, чтобы древесина не имела трещин, подозрительных пятен, расколов и прочих подобных дефектов. Воздержитесь от применения такого материала, даже если вам предложат большую скидку. |
Для определения необходимого количества материала рассчитайте площадь помещения. Дополнительно добавьте к расчетному значению порядка 5-10% на запас. Настил удобнее всего выполнять с использованием досок длиной от 2 м. По возможности покупайте элементы из одной партии, изготовленные и обработанные в одинаковых условиях. Это будет гарантировать отсутствие отличий в цвете, текстуре и других внешних критериях оценки досок.
Пиломатериал
Наиболее предпочтительным материалом для обустройства настила в каркасном доме является обрезная шпунтованная доска. Главное преимущество применения данного материала сводится к отсутствию необходимости проведения финишной шлифовки, что дает возможность значительно сократить трудовые и временные затраты.
Примерная схема обустройства пола в каркасном жоме
Пирог пола первого этажа в каркасном доме
Свайный фундамент
Укладка пола в домах на свайном фундаменте имеет специфическую особенность –множество расположенных в одной плоскости опор, что позволяет уложить на них лаги и сформировать черный пол.
Если промежутки между сваями велики, то перед установкой лаг перпендикулярно к опорам я монтирую брусья, на которые укладываю лаги с заранее рассчитанными интервалами.
Далее пирог пола каркасного дома на винтовых сваях устраивается в следующей последовательности:
1. Монтаж опорного бруска по нижнему контуру лаг и несущего настила из досок 25 мм водостойкого ДСП или ОСП.
2. Укладка гидроизоляционной пленки. Полотна ложатся внахлест примерно в 15 см с обязательной проклейкой скотчем. Полосы укладываются на лаги с охватом их боковых сторон, опускаются на настил. Так образуется влагонепроницаемое покрытие, позволяющее максимально продлить срок службы настила и опор.
3. Затем между лагами до их верхних плоскостей я размещаю утеплитель. Насыпные материалы (шлакобетон, керамзит и т.д.) засыпаю и выравниваю. Минеральную вату или пенополистирол нарезаю с таким расчетом, чтобы части вплотную размещались в пространстве между лагами. Стыки и имеющиеся щели наполняю монтажной пеной и дополнительно проклеиваю полоской скотча, не допуская зазоров, через которые может циркулировать воздух.
4. На теплоизолятор помещаю пароизоляционную мембрану. На ней по граням лаг закрепляю бруски, создающие воздушный зазор между лагами и пароизоляционным слоем.
5. Монтирую настил чернового пола.
Ленточный фундамент
При использовании ленточного фундамента под несущими стенами находится сплошное бетонное основание. Сетка опор отсутствует, лаги закрепляются только по краям и провисают по всей длине.
При значительной величине пролетов необходима установка дополнительных опор во избежание чрезмерного прогиба лаг (он не должен превышать 1/200 часть длины). В таком случае первичный ряд брусьев я не укладываю, а увеличиваю толщину лаг или использую сдвоенные балки.
Пирог пола каркасного дома на ленточном фундаменте создается в такой последовательности:
- Устанавливаю опорные рейки и монтирую нижний настил.
- Укладываю гидроизоляцию.
- Монтирую теплоизолятор.
- Устанавливаю верхний слой пароизоляционного материала, закрепляю рейки контробрешетки.
Монтирую настил чернового пола.
Монолитный (плитный) фундамент
Основание такого типа представляет собой прочную бетонную плиту, одновременно выполняющую функции перекрытия первого этажа.
Пирог пола первого этажа в каркасном доме на монолитном фундаменте я устраиваю в таком порядке:
- На плиту наношу гидроизоляционный слой – рубероид, толь, иные рулонные материалы или заливаю расплавленным битумом.
- Монтирую лаги.
- В пространство между лагами укладываю (или засыпаю) утеплитель.
- Размещаю верхний пароизоляционный слой.
Монтирую настил чернового пола.
Независимо от типа фундамента в местах размещения тяжелой бытовой техники и оборудования (насосов, бойлера и т.п.), перегородок или лестниц требуется выполнить усиление пола. На площадке под камином или печью укладывается базальтовая стекловата либо иной негорючий утеплитель, а под чистовым полом – асбестоцементный лист.
строю сам — 100% гарантирую качество
Все работы выполняю лично, у меня своя бригада
По началу занимался кровлями, но уже более 12 лет строю каркасные дома
Стройматериалы без наценки
все материалы вам привезу по закупочной цене (сравните мои сметы)
99% довольных заказчиков которые рекомендуют меня друзьям
за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил
Выбор типа теплого пола
Правильное устройство системы теплого пола сэкономит затраты на отопление и создаст в доме комфорт и уют. Это, пожалуй, самый правильный вариант устройства отопления помещения, так как нагревается нижняя часть помещения.
После решения делать теплый пол следует выбрать его тип: водяной или электрический.
Электрический теплый пол
Отличается быстрой установкой и простотой подключения. Существенным недостатком является дороговизна электроэнергии, что делает затраты на отопление помещения высокими.
Электрический теплый пол устанавливают под поверхностью пола свободного от мебели. Его установка под диваном, шкафами и кроватью не эффективна и кабеля могут перегореть от перегрева. При расчете мощности системы учитывается, что на один квадратный метр площади расходуется 0,1 кВт энергии. На обогрев комнаты стандартных размеров (14-16 кв. м.) может понадобиться 1,5 кВт электричества.
Электрический кабельный теплый пол
Выделяют два основных вида электрической системы теплого пола:
- кабельный;
- пленочный.
Принцип обогрева бывает инфракрасным и конвекционным.
Установка такой системы проводится в стяжке. Сверху используют практически все виды напольного покрытия. Это может быть керамическая плитка, линолеум, ламинат. Нежелательным покрытием считается натуральный паркет или пробковый пол. Эти материалы могут рассохнуться, к тому же пробка не очень хорошо пропускает тепло.
Выбирая кабельный пол, следует учитывать его электромагнитное излучение. В жилых помещениях рекомендуется применять двухжильный провод, негативное влияние которого на организм человека меньше.
Пленочный электрический пол можно устанавливать без стяжки. Его расстилают непосредственно под напольное покрытие. Это значительно ускоряет процесс его установки и снижает трудозатраты.
К преимуществам электрической системы теплого пола относится отсутствие стяжки или очень тонкий ее слой, быстрота монтажа и мгновенный разогрев.
Установка электрического пола с помощью кабеля
Существуют и недостатки. Это высокое потребление электричества и зависимость от его постоянного наличия. Не рекомендуется устанавливать в комнатах с повышенной влажностью.
Водяной теплый пол
Эксплуатация водяного теплого пола дешевле. Обогрев происходит от теплоносителя, который нагревается газовым или твердотопливным котлом. Работа системы не так зависима от электричества, особенно при использовании котла на дровах или угле.
Стандартный монтаж водяного пола предусматривает его укладку в бетонную стяжку, размер которой составляет 5-7 см. Это ограничивало его устройство в каркасных домах, где технически сложно и нецелесообразно заливать пол или перекрытие цементно-песчаным раствором. Поэтому и была придумана более инновационная система – легкий водяной пол, который проводится без стяжки.
Он имеет ряд преимуществ:
- меньший вес конструкции, что позволяет проводить монтаж теплого пола в каркасном или деревянном доме
- система готова к эксплуатации сразу после установки;
- меньшая толщина слоя пола;
- возможность выполнения по индивидуальному заказу.
Существуют два типа легкого теплого пола:
- деревянный;
- пенополистирольный.
Стоимость деревянной системы дешевле, но ее монтаж более трудоемкий. Используется для установки по лагам. Толщина конструкции небольшая и не несет дополнительную нагрузку на конструкцию дома. Для большей эффективности на деревянное перекрытие дополнительно устанавливают утеплитель с отражающей фольгой.
Установка маячков при монтаже водяного пола
Для предотвращения направления теплого воздуха вниз используют систему легкого теплого пола с пенополистиролом. Алюминиевые пластины фиксируются на его мягком слое, а сверху конструкция накрывается гипсоволокнистым влагостойким листом.
Чтобы управлять системой водяного пола используют громоздкое дополнительное оборудование, которое позволяет отключать систему в каждой комнате отдельно.
Обустройство пола
При выборе подходящего материала для пола в каркасное здание на свайном фундаменте рекомендуется обращать внимание не только на его прочностные характеристики, но и на массу. Желательно, чтобы она была максимально небольшой, что избавит опоры здания от излишних нагрузок. Наиболее подходящим вариантом является древесина (желательно отдавать предпочтение осине, дубу или хвойным породам)
Она должна быть хорошо высушенной и не содержать видимых повреждений
Наиболее подходящим вариантом является древесина (желательно отдавать предпочтение осине, дубу или хвойным породам). Она должна быть хорошо высушенной и не содержать видимых повреждений.
Основание пола должно начинаться с качественной древесины – ему нужно выдерживать большую нагрузкуИсточник stroy-brus.ru
Обустройство пола каркасного здания начинают сразу после возведения свайного основания и укладки ростверка. В комбинацию с деревянным полом при сооружении обвязки рекомендуется использовать балки сечением 10х10 см из хвойного дерева. Если расстояние между отдельными опорами под балки превышает 3 м, по средине пролета устанавливают дополнительные стойки.
Поверх закрепленных балок монтируются лаги: шаг их укладки – 50 см. Рекомендуемое сечение лаг – 10Х25 см. Небольшие пролеты (под ванной или коридором) разрешается перекрывать брусом 5х15 см. Чтобы ускорить укладку лаг, обвязка предварительно маркируется разметкой по размеру шага. Элементы обвязки оснащаются посадочными местами под ширину лаг. Уложенные в пропилы бруски скрепляют с основой при помощи шурупов, гвоздей или саморезов.
Для надежной защиты от влаги и вредных насекомых несущие конструкции пола пропитывают антисептической жидкостью. По нижнему срезу лаги обшиваются доской 30х30 мм. Чтобы сделать конструкцию пола прочнее, в отдельных случаях применяются дополнительные перемычки, набиваемые поверх лаг с шагом 150 см. Это обычно требуется при использовании внутри каркасного дома бетонной стяжки с подогревом. Во всех остальных случаях утепление пола проводят отдельно.
Перемычки добавят определенной прочности полуИсточник 1karkasnydom.ru
Монтаж теплого пола
Теплый пол в современном каркасном доме может быть водяным, если обогрев производится за счет циркуляции воды по трубам, или электрическим, если обеспечение нужного температурного режима реализуется за счет функционирования специальных нагревательных элементов. Обе технологии доказали свою высокую эффективность, поэтому выбор следует делать в зависимости от персональных предпочтений и ряда факторов, в частности:
- Климатических нюансов местности;
- Геологической структуры района;
- Особенностей конструкции самого дома.
Водяной теплый пол
Работы по оборудованию в домах каркасного типа теплого водяного пола могут реализовываться несколькими методами: посредством углубления контура труб в плавающую стяжку либо выполнением установки на настил из дерева.
При первом варианте производится заливка водяного контура 5-сантиметровым слоем стяжки. Необходимо учитывать, что стяжка создает дополнительную нагрузку на фундамент и весь каркас строения в целом (ее вес в среднем составляет около 500 килограмм на квадратный метр), в связи с чем до старта работ целесообразно проверить, выдержит ли дом требуемую нагрузку.
После полного высыхания раствора черновое основание пола застилается гидроизоляционным слоем, в качестве которого обычно используют полиэтиленовую пленку или специальную мембрану. Этот слой необходим для того, чтобы предотвратить наполнение дерева содержащейся в бетоне влагой, а также воспрепятствовать схватыванию стяжки с черновым полом.
Настилание пленки обязательно производится примерно с 15-сантиметровым напуском на стены, к которым она крепится при помощи монтажного скотча. В случае укладки гидроизоляционного материала внахлест места стыка также должны быть тщательно проклеены скотчем. Поверх пленки производится укладка теплоизоляционного слоя и армирующей сетки. Весь периметр полов должен быть проклеен демпферной лентой.
Водяные полы укладываются в каркасном доме на сваях по-разному в зависимости от площади помещения. Так, если размер комнаты не превышает 40 квадратных метров, то достаточно будет одного контура труб, если же габариты несколько больше, то целесообразно помещение разделить на части, уложив несколько контуров. Для их размежевания также удобно использовать демпферную ленту.
Укладка трубопровода может производиться в виде змейки или улитки, в зависимости от персональных предпочтений. Однако при этом необходимо стремиться делать шаг укладки минимальным, не превышающим 15 сантиметров. Чтобы предотвратить изменение положения труб при заливке стяжки, необходимо закрепить их при помощи хомутов к армирующей сетке.
После окончания работ по монтажу теплого водяного пола необходимо выполнить опрессовку системы, чтобы полностью убедиться в ее исправном функционировании. Опрессовка делается на протяжении суток, при этом заливка стяжки должна выполняться при наличии давления в трубах.
После завершения опрессовки целесообразно расставить маячки, на которые удобно ориентироваться при реализации работ по заливке и выравниванию раствора. Заливка производится по направлению от стены к двери. Удаление маячков выполняется после некоторого застывания раствора, а образовавшиеся на их месте отверстия также должны быть надлежащим образом залиты и выровнены.
Необходимость в использовании именно плавающей стяжки при монтаже водяного теплого пола обусловлена тем, что дерево, являясь природным материалом, под воздействием внешних факторов, в первую очередь из-за изменения температуры и влажности окружающей среды, постоянно трансформируется, изменяется в объеме и форме. При жестком сопряжении стяжки с досками, брусьями и иными деревянными элементами ее слой будет непременно периодически растрескиваться, тогда как плавающая стяжка лишена данного недостатка.
При обустройстве водяного пола на основе из дерева первоначально выполняется покрытие чернового пола гидроизоляционным слоем, а поверх него должен идти слой качественного утеплителя. Затем производится выпиливание желобков в досках, куда впоследствии будут интегрироваться трубы. За счет этих досок формируется каркас для укладки труб, которую следует производить с минимальным шагом.
Сверху на трубы укладывается лист металла, благодаря которому обеспечивается более равномерное рассредоточение тепла. Поверх металла производится монтаж фанерных или ОСП-листов с последующей укладкой финишного покрытие пола.
