Пластиковые канализационные кольца — преимущества современных материалов

Для чего нужны пластиковые кольца для колодца

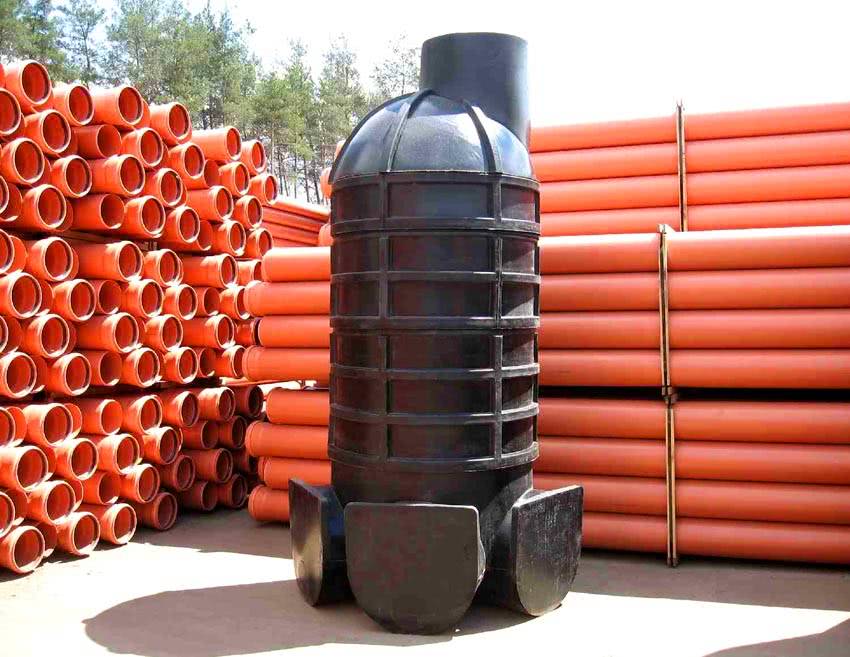

Пластмассовые кольца являются сборочными единицами объемных колодезных конструкций. Появление пластиковых деталей в схеме строительства инженерных сетей позволило в 2 раза сократить себестоимость монтажных работ. При этом открылась возможность конструирования линий водоснабжения и канализации, эксплуатируемых в сложных геологических и климатических условиях.

Одной из причин замены бетонных колец на пластиковые явилась вероятность сдвига ж/б элементов при их эксплуатации в водонасыщенных грунтах с высоким уровнем промерзания почвы.

Смещение шахты приводило к попаданию загрязненных подземных вод внутрь колодца. В результате установленное в емкости оборудование часто выходило из строя. Применение пластмассовых деталей для сборки конструкций помогло решить эту проблему.

Большой выбор полимерных фасонных частей и эффективные способы соединения секций позволяют быстро монтировать герметичные резервуары и подключать к ним магистрали любой сложности.

Пластиковые кольца применяются для устройства инспекционных колодцев следующего назначения:

• хозяйственно-бытовая канализация (лотковые, перепадные);
• дренажные системы (фильтрация стоков);
• наружные водопроводные сети (смотровые камеры).

Размеры бетонных колец

Размеров много, и каждый производитель закладывает свои технические условия. Но, есть стандарты. Именно по ним на рынке представлено множество продукции. К стандартам относят высоту, величиной от 10 см до 1 метра. Таким образом, удобно монтировать, перевозить, перемещать.

Толщина стенок тоже разная, но в зависимости от задачи варьируется от 65 до 125 см. Внутренний диаметр может достигать значений от 70 до 200 см. Стоит отметить, что в среднем, одно кольцо может достигать веса в 900 кг, поэтому работать с ним нужно на манипуляторе или подъемном кране. Вес бетонного кольца в 1 м составляет порядка 630 кг

Для обустройства приямка в колодце под скважину подойдет кольцо диаметром в 1 метр. Обычно ставят два кольца, потому что их глубины в 2 метра достаточно, чтобы превысить порог замерзания грунта. На диаметре 1 метр можно разместить оборудование, например, гидроаккумулятор, насосную станцию и другие приспособления, если требуются.

Основные виды бетонных колец для колодцев с размерами

Для стоков канализации применяют кольца большего диаметра. Септик, кстати, может представлять собой группы емкостей, состоящих из 3-4 колец, диаметром 1,5 – 2 метра. При этом емкости расположены так, чтобы вода отстаивалась и переливалась в следующую емкость. По этой причине третью по счету емкость делают наименьшего диаметра. Колодцы строят диаметром 1,5 метра.

Монтаж и соединение

Процесс не представляет сложные технологические этапы. Работу вполне реально выполнить своими руками, не привлекая специалистов. СМ. ниже в видео. Так, установка наборных колец для колодца из полимеропеска осуществляется в такой последовательности:

1. На первом этапе роется котлован для установки сооружения и прокладки водоснабжения или других коммуникаций. Глубина траншеи ниже уровня промерзания грунта.
2. Изготавливается подушка из песка толщиной в 200 мм. Высыпанный песок тщательно трамбуется, а сверху заливается слой бетона до 300 мм.
3. После затвердевания бетона происходит установка дна колодца.
4. Перед монтажом кольца все стыки обрабатываются специальным герметиком и мастикой.
5. По мере продвижения просверливаются отверстия для вывода/ввода труб водопровода или канализации.
6. Каждый вывод трубы в месте отреза отверстия герметизируется резиновым уплотнителем и герметиком.
7. Подключается водопровод.
8. В завершение укладывается верхнее кольцо с отверстием для крышки или люка.
9. После окончания работ пустое пространство засыпается грунтом и утрамбовывается по всему периметру.

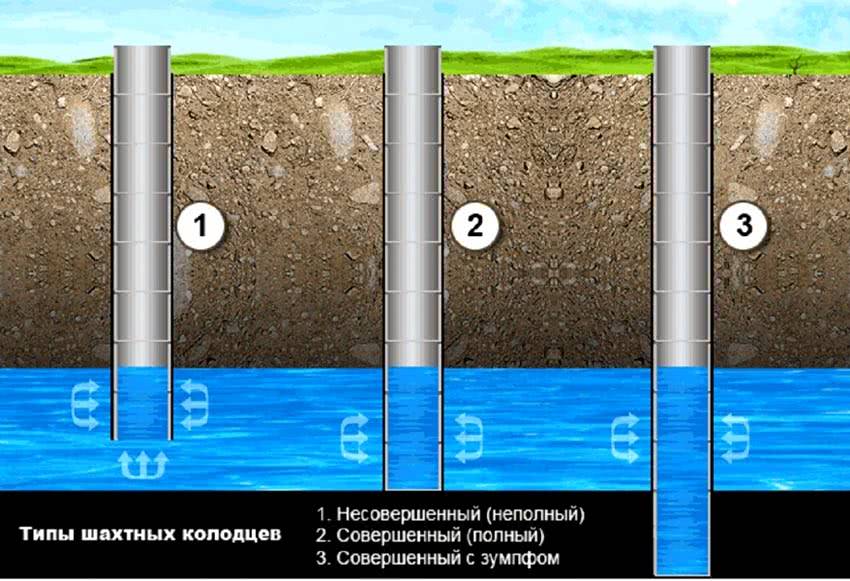

Как углубить уже существующий колодец

Дебет воды — величина непостоянная, и не всегда она меняется в сторону увеличения. Если количество воды в колодце уменьшилось, его придется углублять. Использование пластиковых колец значительно упрощает эту задачу.

Пластиковые кольца помогут углубить даже колодец из бетона. Для этого выемка грунта производится только в центре, чтобы не допустить опущения бетонных стен. Так как углубить нужно только средину, диаметр новой ямы должен превышать размеры пластиковых колец. Недостатком такого решения является уменьшение диаметра колодца. Но зато отпадает необходимость в устройстве нового сооружения.

Выемка грунта производится до тех пор, пока не появится достаточный дебет воды. Затем дно очищается, укладывается геотекстиль, а его края заводятся на стенки. Сверху засыпается щебень и выравнивается. Далее на подушку из щебня устанавливаются пластиковые кольца нужной высоты. На дне устанавливается донный фильтр, как для обычных колодцев.

Известно, что пластик легче воды, поэтому кольца из пластика придется утяжелить. Для этих целей подходит любой груз, который не боится контакта с водой: гранитные чурки или гравийные валуны. Спустя 6-8 месяцев грунт плотно обхватит кольца со всех сторон, и они уже не поднимутся.

Такой способ углубления колодца более простой по сравнению с попытками добавить бетонные кольца, ведь их придется устанавливать поверх существующих. А при таком способе неизвестно, как поведет себя все сооружение.

Цены на полимерпесчаные колодцы

Сравнивая стоимость железобетонных и полимерно-песчаных колодезных колец, надо помнить, что они отличаются размерами. Например, на сооружение глубиной 3 м нужно 3 кольца ЖБИ или 15 полимерно-композитных. Поэтому при сравнении берут цену за комплект. Сооружение из полимерпесчаной смеси, имеющее глубину 3 м и диаметр 750 мм, с дном и люком на июль 2019 г. стоит примерно 17 тыс. руб.

Нужно принять во внимание, что при монтаже колодца из ЖБИ придется арендовать подъемную технику, специальный транспорт для доставки и нанимать работников. В то же время монтаж полимерпесчаного колодца обойдется намного дешевле

Сравним железобетон и полимеропесок

Особенности монтажа колодца из пластиковых колец

Порядок выполнения работ по устройству колодца из пластиковых колец мало отличается от того, как принято устанавливать подобные изделия из железобетона. Существует два основных способа в зависимости от геологии участка. На плотных глинистых грунтах делают круглый в плане котлован диаметром чуть больший, чем размер колец, и максимальной глубины.

Кольца свинчивают по соединительной резьбе с использованием герметиков и устанавливают на место. Дно устилают подложкой из песка и камней, такой же смесью, но с щебнем меньшей фракции, заполняют пространство между внешней поверхностью колец и краем котлована.

При наличии рыхлой или слишком насыщенной водой почвы предпочтительнее другой способ. Грунт вынимают на глубину первого кольцевого элемента. После установки и выравнивания первого пластикового кольца, начинают осаживать его, выбирая землю со дна. Затем навинчивают следующее звено.

Процесс длится до достижения нужной глубины

Для такого грунта особенно важно грамотно устроить донный фильтр и уплотнить землю по периметру колодца, чтобы исключить выпирание конструкции при промерзании. Также применяют бетонные якоря в нижней части ствола

Свойства полиэтилена и поливинилхлорида позволяют телу колодца сохранять форму даже после замерзания в нём воды.

Существуют и ограничения для использования пластиковых деталей данного типа. Не рекомендуется их применение в сейсмоопасных районах (более 7 баллов). Не подходит пластик для северных территорий с вечной мерзлотой и возможными морозами с температурой воздуха ниже -50 ⁰ C.

Параметры пластиковых колец для колодца

Стоимость конструкций зависит от параметров составляющих. На ценообразование секций влияет толщина, высота стенок и их диаметр. К примеру, цена пластиковых колец от бренда Экосис с размерами:

• внешнее сечение – 950 мм;
• внутренний диаметр – 900 мм;
• высота – 1500 мм;

Диаметр. Стандартные размеры диаметра кольца для колодца варьируются в диапазоне 60-90 см для внутреннего сечения и 65-95 см – для наружного диаметра. Крышка из пластика подбирается в соответствии с габаритами верхней секции, и может составлять 550-900 мм и 600-950 в внутреннем и внешнем диаметре.

От диаметра колодезного кольца из пластмассы зависит вместимость сооружения.

Размеры будущей конструкции определяются еще на этапе проектирования колодца либо зависят от диаметра существующей бетонной шахты, если речь идет о ремонте старого сооружения. выбираются при создании проекта сооружения. Выбор диметра во многом зависит от назначения и эксплуатационных условий конструкции.  А вот толщина стенок всегда составляет 25 мм.

Высота. Стандартная высота колодезных колец варьируется в пределах 50-150 см. Чаще всего применяются изделия высотой 150 см. Секции с нестандартными габаритами изготавливаются под заказ на специальных производствах.

При этом, чем больше высота, тем больше вес приспособления. Полимерно-песчаные секции изготавливаются с минимальным параметром высоты – 50 см, что позволяет установить кольца своими руками без помощников и какой-либо техники.

Вес. На этапе проектирование, нужно выяснить вес будущего полимерного резервуара. При этом необходимо учесть, что на шахту постоянно будет оказываться нагрузка, как со стороны грунта, так и изнутри, кроме того, окружающая среда может быть агрессивной. Важным параметром, который обязательно учитывается, является постоянная нагрузка.

Например, полимерпесчаные колодезные секции при высоте 25 см и диаметре 100, весят всего 60 кг, тогда как кольцо из бетона с теми же размерами весит 320 кг! То есть даже пять пластмассовых изделий будут весить меньше, чем одно бетонное.

Технические характеристики

Существует несколько областей применения пластиковых колец для колодцев. Среди них можно выделить несколько основных сфер эксплуатации:

создание дренажных систем и коллекторов, для таких конструкций приобретается продукция, имеющая гладкие стенки, благодаря которым исключается скопление и оседание ила и загрязнений на основании;

• специализированные переливные системы, за счет которых появляется возможность снизить уровень потока жидкости;
• смотровые колодцы, основной задачей которых является контроль исправности функционирования системы;
• полимерные изделия применяют для создания канализационных колодцев;
• кольца используются для обустройства системы внутренней канализации на промышленных предприятиях;
• помимо создания новой конструкции, с помощью пластиковых колец выполняется ремонт уже действующих скважин;
• чаще всего подобная продукция используется для обустройства питьевых скважин.

Последняя разновидность колодцев может сооружаться при помощи нескольких видов конструкций из пластиковых колец. К ним относятся сборные системы, сварные изделия и бесшовные конструкции.

Монтаж сборных колодцев происходит непосредственно на месте расположения будущего колодца, такие изделия отличаются небольшой массой. Для выполнения подобных работ нет необходимости в привлечении специализированной бригады рабочих и использовании спецтехники.

Собирается сборная система при помощи пазов, обеспечивающих фиксацию элементов друг с другом. В каких-либо дополнительных средствах обработки стыков она не нуждается. Стоимость таких изделий небольшая, что объясняет популярность этой модели. Для того чтобы избежать засорения, к такой конструкции дополнительно понадобится глухая либо решетчатая крышка.

Сварные пластиковые кольца отличаются от первого типа системы более сложным монтажом. Такие питьевые колодцы обустраиваются при помощи специального инструмента и приборов, кроме того, потребуется помощь опытных мастеров. Сварные кольца тоже доступны по стоимости, однако работы по монтажу могут стоить довольно дорого. Сварка элементов системы происходит поэтапно непосредственно внутри колодца, благодаря чему обеспечивается высокий уровень герметичности системы.

Бесшовные колодцы из пластика представляют собой уже готовую к монтажу конструкцию, которую погружают в источник в неизменном виде. Среди всех вышеперечисленных продуктов такая конструкция будет наиболее герметичной и прочной, однако стоить будет дороже. Помимо более высокой стоимости, систему бывает сложно погрузить в скважину.

Однако бетонные конструкции также подвержены разрушению в результате падения.

Перед тем как приступать к монтажу колодцев из ПВХ колец, нужно выполнить гидрогеологический мониторинг, который поможет определить глубину залегания воды, а также тип грунта, который присутствует на данной местности.

Установка колец может выполняться двумя способами:

• открытым;
• закрытым.

В первом случае предварительно создается шахта, диаметр которой должен быть больше, чем аналогичный параметр пластикового изделия. Дно скважины засыпается щебнем, который обеспечит фильтрацию воды, после чего можно приступать к спуску колец.

Второй способ предполагает рытье котлована на глубину около метра, установку туда конструкции из пластика, после чего необходимо будет продолжать выбирать из шахты грунт. Такой метод эффективен при проведении работ с рыхлой почвой, когда есть риск, что грунт, в ходе выкапывания шахты сразу на полную глубину, будет осыпаться.

Пластиковые кольца для колодца: назначение и общая информация

Для начала следует понять, что пластик, используемый для колец, может быть различным. А выбирается он в зависимости от последующего применения колодца, факторов внешнего воздействия на него и приоритетов домовладельца. Материал может быть следующим:

• полиэтилен – наиболее стоек к промерзанию воды;
• полипропилен – так же устойчив к деформации и неплохо сваривается, что обеспечивает герметичность;
• полимерно-песчаная смесь – эти кольца достаточно прочные и в то же время имеют намного меньший вес, чем бетонные;
• ПВХ – обеспечивает устойчивость колодца к воздействию ультрафиолета и воздействию агрессивных средств.

Последний вариант наиболее часто применяется в устройстве септиков для канализации. Пластиковые колодцы для воды обычно устраиваются из полимерно-песчаных колец, либо полипропилена. Полиэтилен чаще применяют для вставышей в бетонное основание.

Пластиковые колодцы для воды можно собрать на различную глубину

Основным преимуществом пластика является его герметичность и неподверженность разрушению из-за влаги. Так же использование пластмассовых колец для колодца исключает образование грибка или (как часто бывает с бетоном или кирпичом) мха на поверхности. Конечно немного смущает довольно высокая стоимость таких изделий, однако те, кто уже пользуются ими заметили, что колодцы из пластиковых колец вполне ее оправдывают.

Focusnik555, Москва: Я в начале лета купил полимер песчаные кольца для колодца. Нашли местную бригаду, которая нам все это и установила, сверху смонтировали домик и завели трубу (…).Кольца соединяются между собой очень плотно за счет паза, ни каких герметиков не использовали, и кстати битумная мастика вообще запрещена к использованию в питьевых колодцах. Мой выбор в пользу полимер песчаных колец обусловлен тем что они герметичны и не пропускают дождевых – верхних вод внутрь колодца, в отличие от бетонных которые работают как губка и при перепаде температур могут лопнуть как у моих соседей.

Подробнее на ФорумХаус:https://www.forumhouse.ru/threads/191644/page-3

А могут они быть и бесшовными – такие изготавливаются сразу на заводе и приходят на участок в готовом виде

По всему видно, что преимущество колодцев из пластиковых колец все больше растет, в то время как бетон и кирпич постепенно теряют свои позиции. Но давайте разберемся с тем, где и как применяется такой материал.

Монтаж колец из пластика для технологических сооружений

Принцип устройства пластиковых колодцев любого назначения одинаков. Исключение составляет только работа с грунтами, склонными к вспучиванию. Чтобы избежать выталкивания емкости наружу, пластиковые кольца «якорят». Для этого глубина котлована должна быть больше высоты пластиковой капсулы. На дно ямы засыпается гравий, а сверху укладывается своеобразный «якорь» в виде бетонной плиты с вмонтированными в нее ушками или крюками. Размеры якоря должны превышать дно колодца. Пластмассовые детали тросами крепятся к бетону, а пространство между ямой и стенками колодца засыпают гравием. Для пучинистых земель лучше подойдет гравий средней и крупной фракции, а не «родной» грунт.

Виды

Полимер-песчаные колодцы бывают разных видов. Главным образом они различаются по используемому материалу шахты:

1. Гладкие, одно-, двух стенные.
2. Гофрированные, одно-, двух стенные.
3. Комбинированные.

Различаются по доступу: обслуживаемые и нет. В последнем варианте контроль осуществляется только сверху. В большинстве случаев все элементы изготавливаются отдельно, благодаря чему возможно комбинировать.

Сборный коллектор имеет следующие технические характеристики:

Важная особенность сборного канализационного колодца из полимерно-песчаного материала в том, что можно построить емкость на любую глубину. Главное, правильно выбрать диаметр и толщину стенок.

Что касается весовых характеристик, то они делятся на несколько видов:

• Легкие. Способны справиться с нагрузкой до трех тонн. Преимущественно используются при обустройстве питьевых сооружений. Эффективны в зеленной части придомовой территории.
• Средние. Справляются с давлением до шести тонн. Нашли свое применение на тротуарах, парках и небольших автомобильных стоянках для легкового транспорта.
• Тяжелые. Способны перенести нагрузку до 12 тонн. Используются при строительстве автомобильных дорог и возле дома в городе.
• Сверхтяжелые. Изделия сохраняют свою целостность при нагрузке до 25 тонн.

Как сделать колодец из полимерных колец

Для этого понадобится:

• Выбрать место.
• Выбрать глубину конструкции.
• Приобрести материал.
• Сделать сборку.

Детали для полимерпесчаного колодца

Выбор места — важный процесс. От него зависит не только возможность быстро и просто подвести к канализационному колодцу трубы от дома, но еще и не дать возможности засорять грунтовые воды стоками.

Итак:

• Канализационный колодец из полимерных колец должен находится на расстоянии от строения не менее 8-10 м.
• Швы его при этом должны быть хорошо загерметизированы.
• Глубина может быть от 2 и до 5 м.
• Размер его при использовании не может превышать в диаметре 1 м.

Все работы по копке можно выполнить:

• Своими руками.
• При помощи специального оборудования.

Рекомендации:

• Изначально выкапывается яма.
• Затем в нее опускается дно полимерного колодца.

• После дна устанавливаются колодезные кольца полимерные. Их количество зависит от глубины.
• Затем ставится конусное полимерное кольцо и на него одевается крышка.

Собранная конструкция из полимерных колец

• На этом сборка конструкции не заканчивается.
• Надо провести скрепление колец между собой.
• Для этого используют мастику и другие средства, которыми промазываются стыки.
• Гидроизоляция такого сооружения также проводится.
• Основным преимуществом конструкции из полимерных колец будет ее влагостойкость и не способность заражаться грибковыми заболеваниями, как железобетонные кольца.

На видео показан процесс сооружения канализационного колодца из полимерных колец.

Сравнение колодцев из пластиковых и бетонных колец

Бетон в качестве материала для колодцев имеет и преимущества и недостатки. Основным плюсом является то, что бетонные и железобетонные кольца для колодца имеют более низкую стоимость по сравнению с аналогами из полипропилена, поливинилхлорида и полиэтилена.

К недостаткам, существенно ограничивающим применение бетонных колец, следует отнести сложность монтажа. Тут без подъемного крана и тяжелой спецтехники не обойтись никак. К тому же бетонные кольца выпускаются стандартных размеров, что существенно ограничивает их применение. Тут можно посмотреть вес бетонного кольца для колодца.

А теперь перечислим плюсы пластиковых колец:

• Главный их плюс – малый вес. Установить на место кольцо массой 40 кг под силу двум нормальным мужчинам. Поэтому если на повестке дня стоит сооружение колодца у себя на даче или во дворе без привлечения большого числа людей и техники, то пластиковые кольца – единственно верное решение.
• Благодаря малому весу вытекает и второй плюс – возможность доставки колец своим транспортом в любое место у себя на приусадебном участке.
• Полимеры – это пластичные материалы. Если, например, в бетонном колодце будет постоянно замерзать и таять вода, то, в конце концов, это приведет его в негодность. Пластиковые колодцы не чувствительны к быстрой смене температуры, а также повышенной вибрации почвы. Так что в некоторых местах (рядом с автотрассой, работающими механизмами) пластиковые кольца являются альтернативой, которая позволит колодцу долгое время обходиться без ремонта.
• Монтаж пластика по легкости не идет ни в какое сравнение с монтажом бетонных колец. Полимеры можно резать, пилить, шлифовать и гнуть. Поэтому каждый колодец из пластиковых колец подгоняется под конкретные нужды заказчика.
• Благодаря резьбовым соединениям пластиковые кольца плотно навинчиваются друг на друга. Специальные пропитки и мастики дополняют стопроцентную герметичность.

Разнообразие колодцев из полимеров не знает границ. Кроме этого, всегда можно заказать индивидуальный проект, который будет стоить не намного дороже типового. Простота работ с пластиком и относительная дешевизна его изготовления позволяет говорить о новой эре в строительных материалах.

Сборные пластиковые кольца имеют гарантию от 50 лет. Но даже если что-то случилось и одно из колец канализационного, водоотводного или питьевого колодца оказалось поврежденным, его всегда можно заменить. Винтовые соединения облегчают демонтаж и установку новых элементов в разы.

Виды колодцев из пластика

Канализационный. Если на даче нет централизованной канализации или нет желания устанавливать накопительный септик, то канализационный колодец из пластика выручит всегда. На дно устанавливать специальные кинеты, по которым жидкость будет уходить в почву. Дренажный или поглотительный. Это разновидность канализационного колодца. В нем можно обойтись без кинет, но необходимо насыпать подушку из гравия и песка на дно. Классический питьевой.  Здесь пластик можно использовать не только на начальном этапе сооружения своего источника воды. С помощью сборных пластиковых колец можно «реанимировать» старую бетонную конструкцию.Протекания на стыках ж/б колец, неприятных запах из недр колодца, засорение водоносного слоя и другие проблемы можно решить реставрацией. Это процесс еще называют «санацией».Для этого берут пластиковые кольца меньшего, чем бывший колодец, диаметра и последовательно навинчивают одно на другое. Между бетонными стенками и пластиковыми кольцами засыпают подушку из песка и цемента. На дно насыпают фильтр из мелкозернистого гравия и песка. В итоге не нужно рыть новый колодец, что экономит не один десяток тысяч рублей. Накопительный. Это вид колодца приспособлен для сбора дождевой воды с использованием ее под полив

Важно обеспечить герметичность и надежность стыковых соединений, ведь вода здесь будет выше водоносного слоя. Прочностные характеристики пластиковых колец для колодцев позволяют выдерживать значительные давления и механические нагрузки в любом направлении. Смотровые

Они предназначены для контроля и ремонта канализационных систем. В них монтируют лестницы, поручни и другие приспособления для удобства работы обслуживающего персонала

Смотровые. Они предназначены для контроля и ремонта канализационных систем. В них монтируют лестницы, поручни и другие приспособления для удобства работы обслуживающего персонала.
