Расчет потерь электроэнергии в электросетях

Оглавление

Определение потерь напряжения и мощности в проводах линии и электропередачи

Определение потерь напряжения и мощности в проводах линии и электропередачи

Лабораторная работа

Цель

1. Выяснить какое влияние оказывает нагрузка линии и сопротивление её проводов на напряжение приемника.

2. Определить мощность потерь в проводах и КПД линии электропередачи.

Теоретическое обоснование

Каждый приёмник электрической энергии рассчитан на определённое номинальное напряжение

Так как приёмники могут находиться на значительных расстояниях от питающих их электростанций, то потери напряжения в проводах имеют важное значение. Допустимые потери напряжения в проводах для различных установок не одинаковы, но не превышают 4-6% номинального напряжения

На рис. приведена схема электрической цепи, состоящая из источника электрической энергии, приёмника и длинных соединительных проводов. При прохождении по цепи электрического тока I показания вольтметра U1, включённого в начале линий, больше показаний вольтметра U2, включённого в конце линий.

Уменьшение напряжения в линии по мере удаления от источника вызвано потерями напряжения в проводах линии Ui=U1-U2 и численно равно падению напряжения. Согласно закону Ома, падение напряжения в проводах линии равно произведению тока в ней на сопротивление проводов: Uii=I*R тогда Ui=U1-U2=Uii= — сопротивление проводов линии.

Мощность потерь в линии можно определить двумя способами:

Pi=Ui*I=(U1-U2)*I или Pii=I*R

Уменьшить потери напряжения и потери мощности в линии электропередачи можно уменьшая силу тока в проводах либо увеличивая сечение проводов с целью уменьшения их сопротивления. Силу тока в проводах можно уменьшить увеличивая напряжение в начале линии.

КПД линии электропередачи определяется отношением мощности, отдаваемой электроприёмнику, к мощности, поступающей в линию, или отношением напряжения в конце линии к напряжению в её начале:

Схема передачи электрической энергии:

Приборы и оборудование

Два вольтметра и амперметр электромагнитной системы, ламповый реостат, двухполюсный автоматический выключатель, соединительного провода.

Порядок выполнения работы

Ознакомиться с приборами и оборудованием, предназначенными для выполнения лабораторной работы, записать их технические характеристики.

Подать в цепь напряжение. Изменяя нагрузку с помощью лампового реостата, при трёх её значениях записать показания приборов в таблице.

Вычислить потери двумя способами:

1. Как разность напряжений в конце и начале линий.

2. Как произведение силы тока на сопротивление проводов.

Определить мощность потерь в линии и КПД. Результаты вычислений занести в таблицу.

Таблица изменения числа потребителей:

Изменяем напряжение в начале и конце линий.

Данные наблюдений Результаты вычислений
Лампы, Вт U1 U2 I U Pвх Рвых Р %
40 150 149 0,13 1 19,5 19,4 0,1 99,3
60 148 146 0,2 2 29,6 29,2 0,4 98,6
100 150 148 0,3 2 45 44,4 0,6 98,7

; ; ; ; ;

; ; ; ; ;

; ; ; ; ;

Вывод

На основе проведённого опыта выяснили, что факторами, влияющими на потери в линиях являются: протяжённость линий; сечение проводника; состав материала и количество потребителей. Чем больше потребителей, тем меньше КПД. . Уменьшить потери напряжения и потери мощности в линии электропередачи можно уменьшая силу тока в проводах либо увеличивая сечение проводов с целью уменьшения их сопротивления.

Ответы на контрольные вопросы

Разность напряжений в начале и конце линий равна падению напряжения в проводах и называется потерей напряжения.

U=IR

Сопротивление проводов зависит от материала из которого они изготовлены, площади поперечного сечения и длины этих проводов.

КПД линии определяется отношением мощности, отдаваемой электроприемнику, к мощности, поступающей в линию, или отношением напряжения в конце линии к напряжению в ее начале.

Чем выше рабочее напряжение, тем ниже сила тока, а следовательно меньше потерь.

Дата добавления: 31.10.2004

Групповая обработка прикрепленных файлов

Кому не знакомы авралы в бухгалтерии, когда налоговая требует представить копии всех документов за два-три года? Кто не получал сюрпризов в виде отсутствия документов, когда завтра их нужно уже представлять проверяющим? 1С предлагает прикрепление и хранение копий документов (в том числе со сканера) в базе, а данная обработка решает вопрос их быстрой подборки, сортировки и выгрузки, а также быстрого и эффективного контроля наличия или отсутствия документов в базе с формированием реестров как выгруженных, так и отсутствующих документов. В настоящий момент обработка бесплатна, в дальнейшем планируется платная версия с расширенными возможностями. Скажите решительное «Нет» авралам в бухгалтерии и штрафам за несвоевременное представление документов!

4 стартмани

Составление небаланса в высоковольтных и распределительных сетях

Потери электроэнергии технического плана можно выявить через другой метод. О нем уже говорилось выше – предполагается, что все высоковольтные или распределительные сети обвязаны приборами учета. Они помогают определить величину максимально точно. Кроме этого, подобная методика обеспечивает реальную борьбу с неплательщиками, воровством и неправильное использование энергооборудования.

Следует отметить, что подобный подход, несмотря на эффективность, неприменим в современных условиях. Для этого необходимы серьезные мероприятия с большими затратами на реализацию обвязки всех потребителей электронными учетами с передачей данных (АСКУЭ).

Коммерческая составляющая

Отсутствие контроля работы приборов учета приводят к неучтенным хищениям электроэнергии

В первую очередь эта составляющая касается характеристик приборов учета, принадлежащих конечным потребителям (их погрешности, в частности). Для снижения этого типа потерь разработан ряд конкретных мер, успешно применяемых на практике. К категории коммерческих относят не только ошибки при выписывании счетов конкретному потребителю, но и неучтенные хищения электроэнергии. В первом случае они чаще всего возникают по следующим причинам:

  • в договоре на поставку электроэнергии приведена неполная или не совсем корректная информация о потребителе и балансовой принадлежности закрепленного за ним объекта;
  • ошибка в указании выбранного тарифа;
  • отсутствие контроля работы приборов учета (этот случай характерен для садовых кооперативов и СНТ, в частности);
  • неточности, возникающие при корректировке выписанных ранее счетов и т. п.

Характерные ошибки, вызванные спорным определением границ балансовой принадлежности объекта, решаются в порядке, установленном законодательством РФ.

Используемое программное обеспечение для расчета

На текущий момент существует огромное количество программного софта, который выполняет расчет норматива технических потерь. Выбор того или иного продукта зависит от стоимости обслуживания, региональности и других важных моментов. В Республике Беларусь основной программой считается DWRES.

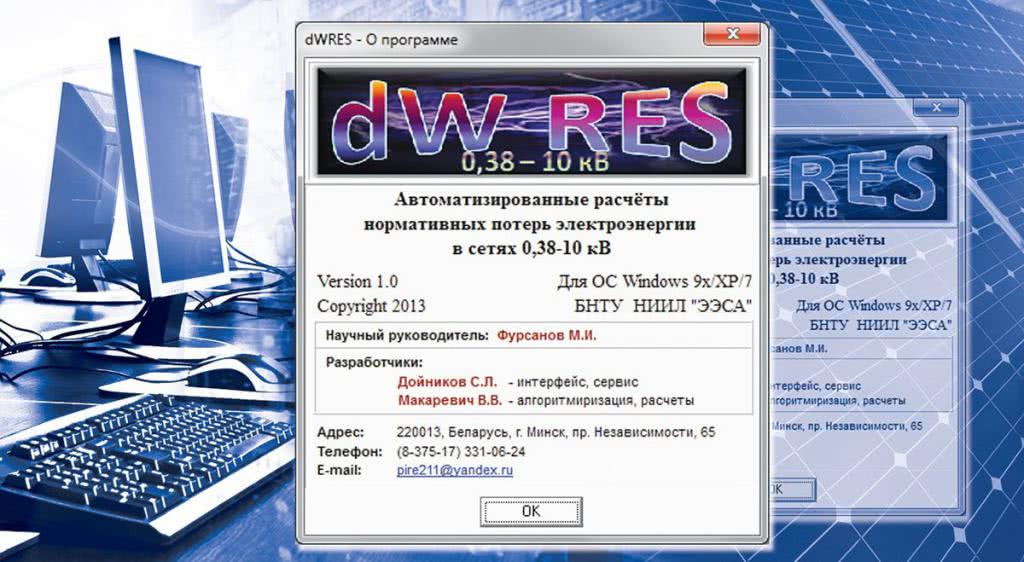

Софт разрабатывался группой ученых и программистов Белорусского Национального Технического Университета под руководством профессора Фурсанова Н.И. Инструмент для расчета норматива потерь специфичен, обладает рядом системных достоинств и недостатков.

Для рынка России особой популярностью пользуется ПО «РПТ 3», который разрабатывался специалистами ОАО «НТЦ Электроэнергетики». Софт весьма неплохой, выполняет поставленные задачи, но также обладает рядом отрицательных сторон. Тем не менее расчет нормативных величин осуществляется в полной мере.

Коммерческие потери: основное направление повышения эффективности в электроэнергетике

Коммерческие потери электроэнергии считаются сложно прогнозируемой величиной, так как зависят от потребителей, от их желания обмануть предприятие или государство. Основой указанных проблем являются:

  1. Сезонная составляющая. В представленное понятие вкладывается недоплата физических лиц по реально отпущенной электрической энергии. К примеру, в Республике Беларусь существует 2 причины появления «сезонки» — это наличие льгот по тарифам и оплата не на 1, а на 25 число.
  2. Несовершенство приборов учетов и их неправильная работа. Современные технические средства для определения потребленной энергии значительно упростили задачу абонентской службе. Но электроника или неправильно налаженная система учета может подвести, что и становится причиной рост коммерческих потерь.
  3. Воровство, занижение показаний счетчиков коммерческими организациями. Это отдельная тема для разговора, которая предполагает различные ухищрения физических и юридических лиц по сокращению расходов на электрическую энергию. Все это сказывается на росте потерь.

Калькулятор

Для упрощения вычислений удобно пользоваться онлайн-калькулятором. Алгоритм программы позволяет вычислить энергопотери трансформатора без сложных формул. Но полученные результаты следует рассматривать как ориентировочные. Для ввода используют следующие данные:

  • из техпаспорта прибора берут величину Sном (кВА);
  • вводят значение Ркз – справочный (паспортный) параметр (кВт);
  • выбирают Pхх в технической документации прибора (кВт);
  • указывают нагрузочный ток Iхх в процентном выражении (%);
  • обозначают напряжение Uкз – справочная информация (%);
  • вводят коэффициент загрузки K в относительных единицах;
  • указывают время эксплуатации прибора с максимальной загрузкой Тм (час);
  • из фактического режима эксплуатации оборудования берут годовое число часов работы агрегата Тг (час);
  • средний тариф Со на активную электроэнергию в расчетном периоде (руб/кВт*час).

После введения данных программа рассчитывает необходимые значения.

Поскольку энергопотери приводят к увеличению расхода материалов и средств, они вызывают удорожание электроэнергии. Сведение убыли непродуктивных энергозатрат силовых агрегатов к минимуму позволяет конструировать устройства с максимальным коэффициентом полезного действия. Применяя на практике методы расчета потерь активной мощности трансформаторных узлов, можно определить экономичность функционирования оборудования и необходимость установки в замкнутых цепях компенсирующей аппаратуры.

Понятие норматива потерь

Под данным термином подразумевается установка экономически обоснованных критериев нецелевого расхода за определенный период. При нормировании учитываются все составляющие. Каждая из них тщательно анализируется отдельно. По итогу производятся вычисления с учетом фактического (абсолютного) уровня затрат за прошедший период и анализа различных возможностей, позволяющих реализовать выявленные резервы для снижения потерь. То есть, нормативы не статичны, а регулярно пересматриваются.

Под абсолютным уровнем затрат в данном случае подразумевается сальдо между переданной электроэнергией и техническими (относительными) потерями. Нормативы технологических потерь определяются путем соответствующих вычислений.

К мероприятиям по реконструкции электрических сетей относятся:

  • разукрупнение подстанций, ввод дополнительных ВЛ и трансформаторов для разгрузки перегруженных (по экономическим, а не техническим условиям!) участков сетей, замена малозагруженных трансформаторов на подстанциях (в том числе и их перемещение на другие подстанции), ввод дополнительных коммутационных аппаратов, обеспечивающих возможность переключения участков сетей на питание от других подстанций, и т. п.;
  • ввод КУ на подстанциях сетевой организации;
  • ввод технических средств регулирования потоков мощности по линиям (трансформаторов с продольно-поперечным регулированием и вольтодобавочных трансформаторов).

Замену трансформаторов с ПБВ, переключение ответвлений которых возможно только при отключении трансформатора от сети, на трансформаторы с РПН, переключение ответвлений которых возможно и под нагрузкой, проводят, как правило, не для снижения потерь, а для обеспечения требуемого качества электроэнергии. Это обычно приводит и к сопутствующему снижению потерь электроэнергии. Если качество электроэнергии обеспечивалось и трансформатором с ПБВ, а установка трансформатора с РПН осуществляется только с целью снижения потерь, то такую установку можно считать МСП. Затраты на такую работу могут окупиться за счет снижения потерь, если речь идет о трансформаторе связи сетей различных напряжений в замкнутой сети или трансформаторе в центре питания радиальной сети 35–110 кВ, но вряд ли, если это тупиковый трансформатор 35–110/10 кВ.

Работа с картами 1С 4 в 1: Яндекс, Google , 2ГИС, OpenStreetMap(OpenLayers) Промо

С каждым годом становится все очевидно, что использование онлайн-сервисов намного упрощает жизнь. К сожалению по картографическим сервисам условия пока жестковаты. Но, ориентируясь на будущее, я решил показать возможности API выше указанных сервисов: Инициализация карты Поиск адреса на карте с текстовым представлением Геокодинг Обратная поиск адреса по ее координатами Взаимодействие с картами — прием координат установленного на карте метки Построение маршрутов по указанным точками Кластеризация меток на карте при увеличении масштаба Теперь также поддержка тонкого и веб-клиента

1 стартмани

Пример расчета

Чтобы было проще понять представленную методику, следует рассмотреть расчет на конкретном примере. Например, необходимо определить увеличение потребления энергии в силовом трансформаторе 630 кВА. Исходные данные проще представить в виде таблицы.

Обозначение Расшифровка Значение
НН Номинальное напряжение, кВ 6
Эа Активная электроэнергия, потребляемая за месяц, кВи*ч 37106
НМ Номинальная мощность, кВА 630
ПКЗ Потери короткого замыкания трансформатора, кВт 7,6
ХХ Потери холостого хода, кВт 1,31
ОЧ Число отработанных часов под нагрузкой, ч 720
cos φ Коэффициент мощности 0,9

На основе полученных данных можно произвести расчет. Результат измерения будет следующий:

% потерь составляет 0,001. Их общее число равняется 0,492%.

Способы снижения потерь


Сократить непроизводительные расходы удается за счет снижения коммерческой и технологической составляющих суммарных потерь. Во втором случае сделать это можно принятием следующих особых мер:

  • оптимизация схемных решений и режимов работы электросети;
  • изучение статистических данных и выявление узлов максимальных нагрузок;
  • снижение суммарной перекачиваемой по сети мощности за счет увеличения реактивной составляющей;
  • оптимизация трансформаторных нагрузочных линий;
  • обновление оборудования и применение различных подходов к выравниванию нагрузок.

Указанные меры позволяют заметно снизить суммарное потребление и потери и обеспечить высокое качество напряжения в сети (оно не будет «проседать»).

Типы потерь при передаче тока

Имеются два типа расхода энергии при передаче и распределении напряжения:

  1. Технические потери.
  2. Технологические – из-за погрешностей, недостоверности расчетов, краж.

Технические потери

Технические потери тока обусловлены энергией, рассеиваемой в проводниках, оборудовании, используемом для линии электропередачи, как кабельные муфты, наконечники, соединители, трансформаторы, подлинии электропередачи и распределительные линии. Для снижения утраты тока должны применяться технически исправные электрокоммуникационные устройства.
Технические потери напряжения обычно составляют около половины потерь от распределения, и непосредственно зависят от характеристик и режима работы сети. Основной объем утрат в энергосистеме приходится на физические параметры как активное погонное сопротивление, погонная индуктивность, емкость и проводимость изоляции, затухание и волновое сопротивление. Поэтому распределительные системы должны быть должным образом исправны, чтобы обеспечить утраты в пределах допустимых пределов.

Кроме того, неожиданное увеличение нагрузки выражается в увеличении технических потерь выше нормального уровня и приводит к авариям и неисправностям.

Существует два вида технических потерь

1. Постоянные/фиксированные технические потери

Фиксированные потери не изменяются в зависимости от тока и составляют от 25% и 40%. Эти потери принимают форму тепла и шума и происходят до тех пор, пока энергосеть находится под напряжением. Эти энергозатраты в распределительных сетях являются фиксированными.

К основным фиксированным потерям тока в сети можно отнести следующие:

  • из-за тока утечки
  • коронный разряд в виде ионизации воздуха
  • диэлектрические рассеивания энергии
  • утечка в выключенной цепи
  • вызванные непрерывной нагрузкой измерительных элементов и элементов управления

2. Переменные

Переменные потери изменяются в зависимости от количества распределяемой электроэнергии и, пропорциональны квадрату тока. Следовательно, увеличение тока на 2% приводит к увеличению затрат более чем на 2%. От 60% до 75% технических или физических затрат в распределительных сетях являются переменными. Переменные уменьшения тока могут быть изменены путем ремонта и модернизации существующих линий. Так при увеличении площади поперечного сечения кабелей для определенной нагрузки затраты будут падать. Это приводит к прямому соглашению между объемом потерь и стоимостью финансовых затрат. Считается, что оптимальный средний коэффициент потерь, обосновывающий стоимость при проектировании энергосистемы, должен быть минимальным.

К переменным потерям относятся:

  •  джоулевые потери тока (тепловые) в линиях
  •  из-за импедансного сопротивления (переменного тока)
  • вызванные контактным сопротивлением

Как рассчитывают потери электроэнергии по длине линии

На основе описанных выше параметров, можно воспользоваться формулой для вычисления потерь электроэнергии по время ее передачи.

В данной формуле:

ΔW – общее количество потерь электрической энергии при передаче,

W – объем электрической энергии, потраченной на обеспечение работы линии в течение определенного промежутка времени,

КL – коэффициент, предназначенный для учета распределительной нагрузки на линию потребления, в рассматриваемом примере вся сеть разбита на три отдельных линии, к каждой из которых подключено по 20 объектов потребления,

Кф – коэффициент из графика нагрузки на линию,

L – длина сети электроснабжения,

tgφ – реактивная мощность сети,

F – диаметр сечения провода на участке сети,

Д – отрезок времени, в течение которого осуществляется потребление энергии и, как следствие, потери,

Кф² — коэффициент заполнения графика.

Кф² можно рассчитать по простой формуле:

Кз в данной формуле – это коэффициент заполнения графика потребления. Если отсутствуют точные данные по такому графику, за коэффициент принимают величину 0,3. В этом случае по формуле высчитывается Кф², которое будет равняться 1,78.

Если за основу расчетов принять годовую мощность сети в 63 тысячи кВт, тогда для каждой отдельной линии на один фидер будет приходиться электроэнергии на 21 тысячу кВт. Для формулы лучше применять величину в Вт, а не в кВт, то есть, 21*106 Вт/ч.

Когда все необходимые параметры для расчета установлены, их следует подставить в основную формулу, которая в нашем случае будет иметь следующий вид:

Проводим расчеты и получаем величину потерь электроэнергии для одной из трех линий, равную 573,67 кВт/ч. Общие потери в год будут в три раза больше, то есть — 1721 кВт/ч. Именно так должен проводиться расчет потерь электроэнергии на разных объектах.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Понятие норматива потерь

Под данным термином подразумевается установка экономически обоснованных критериев нецелевого расхода за определенный период. При нормировании учитываются все составляющие. Каждая из них тщательно анализируется отдельно. По итогу производятся вычисления с учетом фактического (абсолютного) уровня затрат за прошедший период и анализа различных возможностей, позволяющих реализовать выявленные резервы для снижения потерь. То есть, нормативы не статичны, а регулярно пересматриваются.

Под абсолютным уровнем затрат в данном случае подразумевается сальдо между переданной электроэнергией и техническими (относительными) потерями. Нормативы технологических потерь определяются путем соответствующих вычислений.

Способы уменьшения потерь в электрических сетях

Снизить затраты можно путем оптимизации технической и коммерческой составляющей. В первом случае следует принять следующие меры:

  • Оптимизация схемы и режима работы электросети.
  • Исследование статической устойчивости и выделение мощных узлов нагрузки.
  • Снижение суммарной мощности за счет реактивной составляющей. В результате доля активной мощности увеличится, что позитивно отразится на борьбе с потерями.
  • Оптимизация нагрузки трансформаторов.
  • Модернизация оборудования.
  • Различные методы выравнивания нагрузки. Например, это можно сделать, введя многотарифную систему оплаты, в которой в часы максимальной нагрузки повышенная стоимость кВт/ч. Это позволит существенно потребление электроэнергии в определенные периоды суток, в результате фактическое напряжение не будет «проседать» ниже допустимых норм.

Уменьшить коммерческие затраты можно следующим образом:

  • регулярный поиск несанкционированных подключений;
  • создание или расширение подразделений, осуществляющих контроль;
  • проверка показаний;
  • автоматизация сбора и обработки данных.

Причины потерь электрической энергии при ее транспортировке

Регулирование и учет всех видов потерь электроэнергии осуществляется на государственном уровне при помощи принятых законодательных актов. Разница в напряжении, варьирующегося в пределах 220 В- 380 В относится к одной из причин создавшейся ситуации. Для обеспечения таких показателей при транспортировке напрямую от генераторов электростанций до конечного потребителя сотрудникам энергетических служб необходимо прокладывать сети с проводами большого диаметра.

Такая задача является невыполнимой. Толстые провода, сечение которых будет соответствовать параметрам напряжения электрической энергии, соответствующей пожеланиям потребителей, невозможно монтировать на ЛЭП.

Укладка магистралей под землей относится к экономически не выгодным и не рациональным мероприятиям. Большой вес проводов не позволяет проводить электромонтажные работы без риска возникновения аварийных ситуаций и угрозы жизни работников.

Для предотвращения потерь электроэнергии по этой причине было принято решение об использовании высоковольтных линий электропередач, способных транспортировать электрический ток небольшой величины на фоне повышенного напряжения, достигающего значений до 10000 Вольт. В такой ситуации отпадает необходимость монтажа проводов с большим сечением.

Следующей причиной, обуславливающей потери энергетических ресурсов во время их транспортировки к потребителю, является недостаточно эффективная работа трансформаторов. Их установка вызвана необходимостью преобразования высокого напряжения и приведения его к значениям, используемых в распределительных сетях.

Плохой контакт проводников, увеличение их сопротивления со временем усугубляют ситуацию и также становятся факторами, которые обуславливают потери электрической энергии. В их список также необходимо внести повышенную влажность воздуха, вызывающей утечку тока на корону, а также изоляцию проводов, несоответствующую требованиям нормативной документации.

После доставки производителем энергии в организацию, занимающейся ее распределением между потребителями, происходит преобразование полученного высокого напряжения до значений 6-10 кВ. Но это еще не конечный результат.

Снова необходима ступенчатая трансформация напряжения до цифры 0,4 кВ, а затем до значений, нужных обычным потребителям. Они варьируются в пределах 220 В -380 В. На этом этапе функционирования трансформаторов снова происходит утечка энергии. Каждая модель агрегатов отличается КПД и допустимой на него нагрузкой.

При мощности потребления, которая будет больше или меньше расчетных ее значений, поставщикам снова не удастся избежать энергетических потерь.

К еще одному негативному моменту при транспортировке энергии относится несоответствие эксплуатационных характеристик используемой модели трансформатора, предназначенного для снижения напряжения в сети, величиной 6-10 кВ до 220 В и потребляемой потребителями мощности.

Такая ситуация приводит к выходу со строя преобразующего устройства и отсутствию возможности получить необходимые параметры электрического тока на выходе. Снижение напряжения приводит к сбою в работе бытовых приборов и увеличенному расходу энергии. И тогда снова фиксируются ее потери.

Разработка мероприятий по устранению таких причин поможет исправить такую ситуацию. Появится возможность свести потери во время ее транспортировки к конечному потребителю к минимуму.

Расходы на поддержку работы подстанций

К данной категории отнесены затраты электрической энергии на функционирование вспомогательных устройств. Такое оборудование необходимо для нормальной эксплуатации основных узлов, отвечающих за преобразование электроэнергии и ее распределение. Фиксация затрат осуществляется приборами учета. Приведем список основных потребителей, относящихся к данной категории:

  • системы вентиляции и охлаждения трансформаторного оборудования;
  • отопление и вентиляция технологического помещения, а также внутренние осветительные приборы;
  • освещение прилегающих к подстанциям территорий;
  • зарядное оборудование АКБ;
  • оперативные цепи и системы контроля и управления;
  • системы обогрева наружного оборудования, например, модули управления воздушными выключателями;
  • различные виды компрессорного оборудования;
  • вспомогательные механизмы;
  • оборудование для ремонтных работ, аппаратура связи, а также другие приспособления.

Устройство

Трансформатор представляет собой статический прибор. Он работает от электричества. В конструкции при этом отсутствуют подвижные детали. Поэтому рост затрат электроэнергии вследствие механических причин исключены.

При функционировании силовой аппаратуры затраты электроэнергии увеличиваются в нерабочее время. Это связано с ростом активных потерь холостого хода в стали. При этом наблюдается снижение нагрузки номинальной при увеличении энергии реактивного типа. Потери энергии, которые определяются в трансформаторе, относятся к активной мощности. Они появляются в магнитоприводе, на обмотках и прочих составляющих агрегата.

Безучетное потребление электроэнергии в СНТ

Постановка проблемы

Участники СНТ имеют полный доступ к участку сети на своих хозяйствах, и «смекалистые» садоводы часто пользуются технической возможностью подключиться к линии до прибора учета. При этом оплата всей неучтенной электроэнергии в равных долях ложится на всех участников СНТ. В быту это явление получило название «хищение электроэнергии», а если совсем по-простому — воровство.

Некоторые садоводы применяют и более изворотливые способы безотчетного потребления, большинство которых основано на вмешательстве в работу приборов учета.

Поиск решения

Существует больше 100 способов хищения электроэнергии. Зная их, можно четко представить себе, какие признаки помогут выявить факт безучетного потребления. Более подробно мы раскрыли эту проблему в статье:

Для выявления хищений потребуется осмотр садовых участков и анализ потребления по каждому из них.

Проверьте состояние сетей, счетчиков, наличие обходных линий. Трансформаторы для скрутки показаний можно подключить к счетчику через плохую изоляцию, не повредив пломбу

Поэтому обратите внимание на наличие оголенных участков провода вблизи к прибору учета.
Изучите статистику потребления по каждому участку. Если потребление на участке сохраняется на низком уровне в период полива, когда активно работают водяные электронасосы, или в отопительный сезон — возможно, абонент «ворует» энергоресурс.
Обратите внимание на соответствие внешних факторов результатам проверки

Например, показания потребления не могут быть низкими, если дом отапливается масляными электрообогревателями.

Уделите особое внимание обследованию крупных потребителей, подключенных к сетям СНТ: магазинам, мастерским, фермам. Как показывает судебная практика, они чаще всего прибегают к незаконным способам «оптимизации» энергопотребления

Реализация проекта

Приборы учета потребителей, попавших под подозрение, необходимо демонтировать для проведения трасологической экспертизы. Это позволит однозначно установить факт вмешательства в работу счетчика, либо опровергнуть его.

Единственным способом манипуляции с прибором учета, который не сможет зафиксировать экспертиза, является остановка счетного механизма неодимовым магнитом. Магнитное поле этого устройства обладает достаточной силой для блокирования счетчика и не оставляет следов. Во избежание использования магнита для остановки счетчика, наклейте на его корпус пломбу-индикатор магнитного поля. Это позволит не только пресечь «магнитное воровство», но и доказать его факт в суде.

Более действенным, но дорогостоящим способом пресечь энерговоровство является установка системы автоматического учета электроэнергии (АСКУЭ).

Размер штрафов за хищение электроэнергии

Чтобы привлечь недобросовестного потребителя к ответственности за хищение электроэнергии, необходимо составить акт о безучетном потреблении энергоресурса. Суд привлечет нарушителей к административной ответственности по ст. 7.19 КоАП РФ. По решению суда на «предприимчивого» садовода будет наложен штраф и денежная компенсация неучтенного потребления, которая начисляется с даты последней проверки прибора учета по действующему нормативу.

Действующие размеры штрафа за безучетное потребление составляют:

  • от 3 тыс. до 4 тыс. рублей для физических лиц;
  • от 6 тыс. до 8 тыс. рублей для должностных лиц;
  • от 60 тыс. до 80 тыс. рублей для юридических лиц.

При обнаружении хищений в особо крупных размерах, нарушителей привлекут к уголовной ответственности по ст. 165 УК РФ. В этом случае потребитель выплатит штраф до 300 тыс. рублей, или в размере дохода за два года. Максимальное наказание грозит принудительными работами или лишением свободы на два года со штрафом до 80 тыс. рублей.

Формула расчета

Коэффициент нагрузки в представленной методике будет определяться по следующей формуле:

К = Эа/НМ*ОЧ*cos φ, где Эа – количество активной электроэнергии.

Какие потери происходят в трансформаторе в период загрузки, можно просчитать по установленной методике. Для этого применяется формула:

П = ХХ * ОЧ * ПКЗ * К² * НЧ.

Расчет для трехобмоточных трансформаторов

Представленная выше методика применяется для оценки работы двухобмоточных трансформаторов. Для аппаратуры с тремя контурами необходимо учесть еще ряд данных. Они указываются производителем в паспорте.

В расчет включают номинальную мощность каждого контура, а также их потери короткого замыкания. При этом расчет будет производиться по следующей формуле:

Э = ЭСН + ЭНН, где Э – фактическое количество электричества, которое прошло через все контуры; ЭСН – электроэнергия контура среднего напряжения; ЭНН – электроэнергия низкого напряжения.

Измерение полезного действия

Эксплуатация оборудования при разомкнутом контуре вторичной цепи называется холостым ходом, а с подключением нагрузочного тока – рабочим режимом. В первом контуре цепи поток Ф создает ЭДС самоиндукции, и при разомкнутом вторичном контуре она уравновешивает часть напряжения. Передавая вторичной обмотке нагрузку, можно вызвать образование тока I2, который возбуждает собственный поток Ф2. Суммарный магнитный поток уменьшается, снижая величину ЭДС Е1, а некоторая часть U1 остается несбалансированной.

Одновременно I1 увеличивается и возрастает до прекращения размагничивающего действия тока нагрузки. Это способствует восстановлению Ф приблизительно до исходного значения.

Проводник вторичной обмотки закономерно обладает активным сопротивлением. Если оно растет, I2 и Ф2 уменьшаются, обуславливая увеличение Ф и возрастание ЭДС Е1. В результате баланс U1 и ЭДС Е2 нарушается – разница между ними уменьшается, снижая I2 до такого значения, при котором суммарный магнитный поток вернется к первоначальной величине.

https://youtube.com/watch?v=SJzct0_DIvY

Способ вычисления

Данный процесс способствует практически полному постоянству величин магнитных потоков при эксплуатации трансформатора на холостом ходе и в рабочем режиме. Такое свойство преобразователя энергии называют саморегулирующей способностью, благодаря которой значение нагрузочного тока I1 автоматически корректируется при колебаниях тока нагрузки I2.

Процесс преобразования электроэнергии в трансформаторных узлах сопровождается потерями и отражается на величине КПД, который является отношением отдаваемой активной мощности к потребляемой. Показатель полезного действия отражает соотношение активной мощности на входе и выходе для замкнутой цепи. Его вычисляют по простой формуле:

КПД = (М1 / М2) * 100% или

ƞ = (Р2 / Р1) * 100%, где активную мощность в обмотках входного и исходящего контуров определяют путем измерения.

Упростить процесс замеров можно при включении во вторичную обмотку активного тока нагрузки. Для определяя значение М2 используют амперметр, соединенный с вторичной цепью. Поток рассеивания будет незначительным, что позволяет приблизительно приравнять cos φ в квадрате к единице.

https://youtube.com/watch?v=B0rBgKtPEZg

Данный способ вычисление КПД – это метод непосредственных измерений. Такая теория вычислений приводит к погрешностям в расчетах, поскольку КПД высокомощных трансформаторов очень большой и составляет 0,98-0,99%. Несмотря на то, что величины М1 и М2 различаются несущественно, в промышленном оборудовании незначительная разница показаний вызывает существенное искажение значения КПД.

Смысл первого метода заключается в подаче номинального напряжения на первичный контур при разомкнутой вторичной цепи. Энергия тратится на потери в стали, мощность которых можно замерять ваттметром, соединенным с контуром первичной обмотки.

Другой способ состоит в замыкании вторичного контура накоротко и одновременной подаче напряжения на первичную цепь. Включение ваттметра в первую цепь позволяет измерить мощность, отражающую потери медного проводника обмотки.

Собственные нужды

Потери в силовых трансформаторах подстанции

Собственные нужды обычно относят к особой категории, классифицируемой как фактические потери. В этом показателе принято фиксировать затраты на поддержание работоспособности следующих объектов:

  • подстанций с установленными в них трансформаторами;
  • административных строений, вспомогательных зданий и т. п.

Каждая из статей входит в итоговую сумму в пропорции, нормируемой для данного вида потребителя.

Зарядное помещение для тяговых АКБ

Для фиксации величины этих затрат на подстанциях устанавливаются собственные приборы учета.

Список потребителей, традиционно относящихся к рассматриваемой категории:

  • вентиляционные системы, гарантирующие полноценное охлаждение комплекта трансформаторного оборудования;
  • системы отопления и вентиляции для технологических помещений, а также смонтированные в них осветительные сети;
  • приборы освещения, располагающиеся на прилегающих к подстанциям секторах и территориях;
  • оборудование помещений для зарядки АКБ;
  • системы обогрева установок наружного размещения (для управления воздушными коммутаторами, в частности);
  • компрессоры и вспомогательные механизмы.

К этому же типу оборудования относят приспособления и инструменты, используемые для проведения ремонтных работ, а также при восстановлении вспомогательной аппаратуры.
