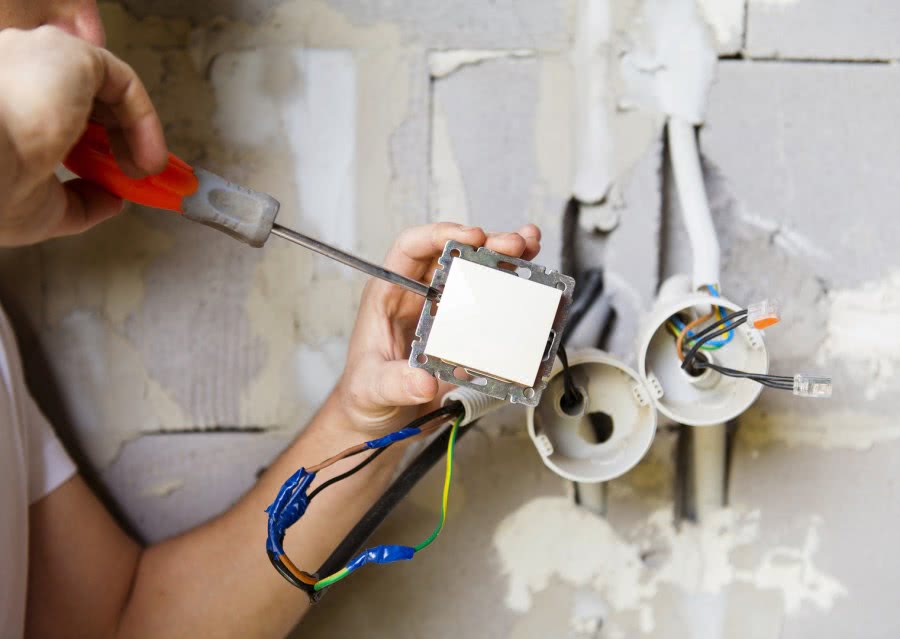

Как правильно поставить выключатель света своими руками

Как правильно ставить выключатель — вверх включен свет или вниз?

Как правильно ставить выключатель — вверх включается свет или вниз?

Почему выключатели иногда ставят «вверх ногами»?

Какие правила регламентирую положение клавиши «вкл» и «выкл»?

Правильно устанавливать выключатель таким образом что бы клавиша (или клавиши, если их несколько) «смотрела» вниз при выключении и вверх при включении.

То есть при нажатии на низ клавиши выключен, вверх выключатель включён.

Вот фото для наглядности.

Но на этот счёт нет каких либо прописанных правил, норм.

Это скорей всего «правило хорошего тона» (некий знак профессионализма) у электриков, так же как фаза в розетки у профессионалов справа, а ноль слева.

Или как у профессиональных сантехников холодная вода подведена к смесителю справа, а горячая слева.

Ну а в целом у себя в доме (квартире) можете устанавливать выключатель как удобно, но желательно что бы все имеющиеся выключатели (во всех помещениях) выключались и включались в одном положении, иначе будет путаница.

На некоторых (но не на всех) выключателях есть маркировка в виде стрелки (или даже букв), вот согласно ей и устанавливаются выключатели.

Раньше действовали Строительные Нормы и Правила (СНиП и ГОСТ Р 50571. 1-93), в которых четко было описано, что клавишный выключатель, должен разрывать цепь питания электроосвещения, нажатием на её нижний край, а включать свет нажатием вверх. Так же был и обозначен принцип того, что в розетки должен быть фазный провод (контакт) справа а нулевой слева. Возможно выключатели были продуманы по примеру рубильников, который можно выключить даже своим весом (просто повиснув на нем в случает крайней необходимости)

Сегодня, это поставлено под сомнение, и выбор положения клавишного выключателя, «вкл.» и «выкл.» зависит исключительно от эргономичности для упрощения выключения в случае аварийного отключения.

Так например, выключатель расположенный рядом с сидячим рабочим местом, может иметь не только вертикальное положение, а и горизонтальное, в котором положения клавиши «выкл.» находится ближе к оператору (лицу его выключающему) Тут в общем то есть своя правда, не противоречащая правилам безопасности — выключить нужно быстро и удобно.

Я лично таких «уникальных» мест расположения выключателей не встречал, и монтирую исключительно по старой схеме положений клавиши — «вверх включено, в низ выключено» Этот вариант проверен временем, наиболее удобен, да и говорит о том что тот кто его монтировал, не дилетант в своем деле.

А ставят у нас выключатель «вверх ногами» по разным причинам — могли просто не знать о правилах, могли и зная сделать как было удобно (ну например провода подходили со стороны контактов, потому как подводка не всегда бывает сверху, особенно в самопальных разводках)

Источник

Беспроводной выключатель

В сфере выключателей, можно встретить всё больше новшеств, созданных для повышения комфорта пользователей. Так, широкое распространение получили дистанционные выключатели. Система, работающая на расстоянии. Не исключено настенное крепление беспроводного выключателя.

На первый взгляд может показаться, что беспроводной выключатель устанавливают развлечения ради, но на самом деле, некоторым людям он жизненно необходим. Например тем, у кого ограничены возможности передвижения, а так же населению пожилого возраста.

Устройством легко управлять. С его помощью можно контролировать освещение во всем доме, включать и выключать лампы, а так же изменять их яркость. Кроме того, благодаря особой конструкции, нет необходимости портить стены и проделывать большие отверстия для монтажа.

Постепенно, привычные нам выключатели отходят на второй план. Они не слишком удобные в применение, их сложно устанавливать, подключать, к тому же имеют небольшой ресурс. Беспроводные аналоги, пока не так широко применяются, зато обладают лучшими качествами.

Сфера применения

Стильный внешний вид и установка в течение нескольких минут — еще одно из достоинств беспроводных выключателей. Давайте рассмотрим, в каких случаях чаще всего их применяют:

• При переносе старого выключателя, когда его установке мешают предметы мебели. Крепление нового устройства производится в любой точке комнаты — на стену, зеркало, шкаф или другой элемент комнаты.
• Для устранения ошибок электриков. При монтаже проводки часто совершаются оплошности, которые влияют на комфорт проживания в квартире или доме. В таких случаях не обязательно делать штробу или планировать дорогостоящий ремонт — можно установить беспроводной выключатель (с пультом или без него).
• Когда помещение ограничено по размерам и некуда больше поставить. Чтобы не вмонтировать выключатель в шкаф, существуют накладные аналоги. Они легко устанавливаются, крепятся в любом месте, как радиовыключатель на любом мебельном гарнитуре (журнальный стол, тумбочка и прочее).
• В деревянных домах. В таких уютных и теплосберегающих домах часто возникают сложности с проведением проводки. Скрытую проводку не всегда можно поставить по технике безопасности, а открытая слишком уязвима и доступна для грызунов. Поэтому лучше всего решить этот вопрос с помощью беспроводных выключателей освещения, которые упрощают процесс монтажа скрытой проводки и позволяют сэкономить деньги.
• Для управления освещением из нескольких мест. Иногда выключение света необходимо провести из нескольких частей комнаты. Тогда, чтобы не тянуть провода к каждому выключателю, используются беспроводные устройства. К этому решению прилагаются беспроводные выключатели с пультом ДУ.

Беспроводной выключатель

Когда еще применяются беспроводные выключатели

Вот еще несколько случаев, когда применяются беспроводные выключатели:

• При монтаже дополнительных выключателей. Например, после ремонта, который делали не вы, обнаруживается вдруг, что не хватает выключателей в определенных местах и требуется дополнительная их установка. И тут на помощь придет беспроводной выключатель.
• Для управления светом на больших расстояниях. Допустим, регулировать включение и отключение лампы в одной комнате, вам необходимо из другой комнаты, части квартиры или даже улицы. Протягивать кабель дополнительного выключателя дорого и небезопасно, а возможности новой технологии позволяют избежать таких проблем. Фишка радиовыключателей заключается в большом диапазоне работы — до 350 м . Всё зависит от модели устройства. Управлять можно простым пультом, небольшого размера в виде брелка.
• С целью сохранения дизайна помещения. Если монтаж выключателя в углубление невозможен, приходится ставить накладные типы изделий, которые портят внешний вид комнаты и выглядят не очень солидно. Решение проблемы — установка беспроводного устройства, которое отличается небольшой толщиной и отлично вписывается в интерьер.
• В качестве альтернативы обычным устройствам. Для внесения новшества и улучшения комфорта. Лучшим решением здесь, конечно, будет установка беспроводного дистанционного выключателя. Самое главное, чего еще не было сказано про беспроповодные выключатели — они обойдутся дороже, чем обычные — это факт. Зато их легко устанавливать и управлять с их помощью освещением.

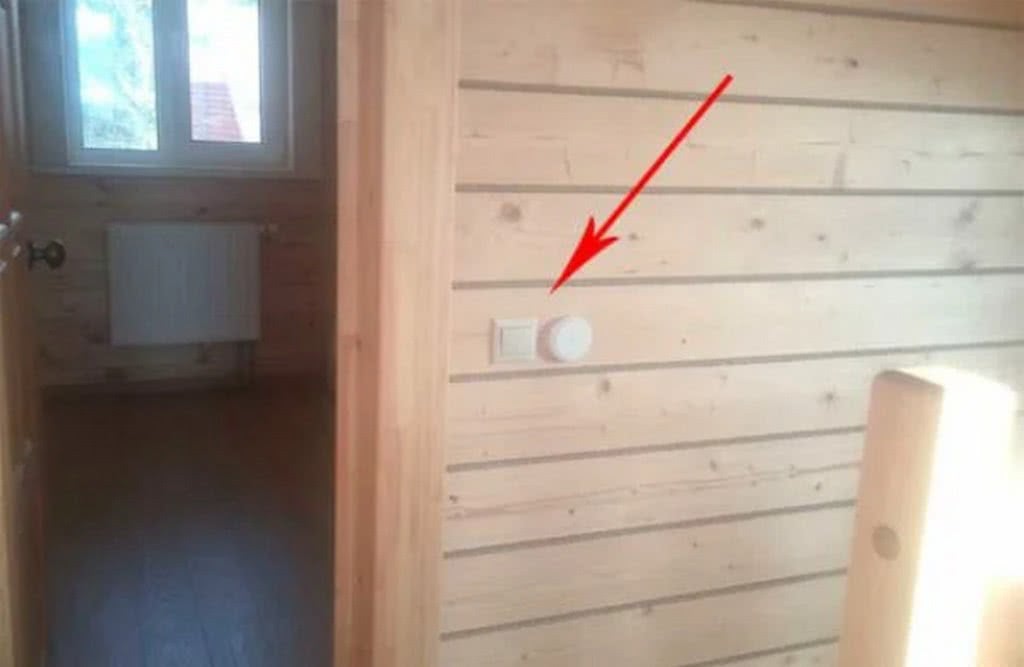

Беспроводные выключатели в деревянных домах

Вверх или вниз — как правильно установить выключатель?

Речь пойдет о выключателе, который ставиться на линию освещения. Вернее о том, как правильно осуществить его монтаж с учетом положения, по которому сразу было бы видно включен он или выключен. Исключение составляют выключатели со светодиодной подсветкой – там все ясно. Если светодиод светиться, то коммутационное устройство выключено, если нет, то оно включено.

У выключателей известных брендов имеются специальные метки или надписи фаз приходящих и отходящих. Остается только придерживаться их рекомендаций. Но основная масса выключателей, которые можно купить в торговой сети, таких особенностей не имеет. В каком положении будет клавиша/клавиши (вкл/выкл) коммутационного устройства такого типа нет действующих правил.

Ранее в Строительных Нормах и Правилах (СНиП) было четко указано, что выключатель, должен разрывать цепь питания нажатием на нижний край клавиши, а включать источник освещения нажатием вверх. Это и стало общепринятым на сегодняшний день правилом. Исходили из удобства т.к. при случайном нажатии он выключается, а не включается. А также ярким примером включения и выключения послужило такое устройство, как рубильник. Как известно, его можно выключить просто повиснув на его рукоятке, т.е. опустив вниз. Ведь легче опустить, чем поднять. И человек второпях так и поступает интуитивно в разных ситациях.

Выбор положения включения выключателя в принципе не имеет значения. Его ставят так как удобно пользователю. И если будет поставлено наоборот и даже боком, то это не будет считаться нарушением. В некоторых случаях производитель в инструкции по эксплуатации указывает как его правильно монтировать и тогда необходимо читать этот документ перед тем, как установить. В случае возникновения ситуации, когда не хватает оставленной для подключения длины провода и его включают наоборот. Нарушением это не считается.

Основное правило – на объекте все выключатели на линии освещения должны быть установлены одинаково, чтобы не возникало вопроса как его нажать. Главное в электромонтажных работах это обеспечить качественное и надежное соединение.

Подача электроэнергии от энергопоставляющей компании на объект любого назначения осуществляется после составления технического задания, получения технических условий, разработанного на его основании электрического проекта, выполнения необходимых монтажных работ с приемкой на каждом этапе соответствующими инстанциями.

Задача: по возможности избежать штрафных санкций или минимизировать сумму штрафа по предъявленному Акту о бездоговорном потреблении.

Источник

Устройство выключателей различного типа

Назначение любого коммутационного прибора – включать и выключать свет при воздействии на него. Но необходимое воздействие может отличаться в зависимости от конструкции.

Клавишный

Эта конструкция знакома всем. Обычный выключатель, в одном положении контакты замкнуты и свет включен, в другом – разомкнуты и освещение выключено. Бывают в одноклавишном, двухклавишном и трехклавишном исполнении.

Прибор с двумя клавишами.

Устройство выключателя клавишного типа почти не изменилось за много лет – за декоративными пластиковыми деталями скрывается подвижная панель, управляющая контактной группой. Все это собрано на несущей конструкции.

Кнопочный

Основой такого выключателя служит кнопка. Существует два варианта такого прибора:

1. С фиксацией. Работает подобно клавишному. При первом нажатии кнопка фиксируется в положении включено. При втором – отжимается в отключенное положение.
2. Без фиксации. При нажатии контакты замыкаются, при отпускании – размыкаются. Могут использоваться для электрических звонков и для схем с импульсными реле.

Первый тип приборов обычно встраивается в светильники. Второй – монтируется на вертикальную плоскость.

Шнуровой (веревочный)

Включатель веревочного типа («дергалка») выпускается как встроенным в настенные светильники, так и в качестве самостоятельного прибора для управления освещением в комнате. Управляется он посредством шнура, за который надо тянуть.

Устройство веревочного включателя.

Довольно сложный механизм работает по простому алгоритму – каждая манипуляция веревкой изменяет состояние контактов на противоположное:

• чтобы включить свет, надо один раз потянуть за шнур;
• выключить – потянуть второй раз;
• снова включить – третий раз и так по кругу.

Такой выключатель с определенной степенью допущения можно назвать механической реализацией импульсного реле. Контактная группа в большинстве случаев работает на замыкание-размыкание.

Поворотный

Поворотные выключатели замыкают и размыкают контакты при повороте рукоятки. Это довольно неудобно, поэтому такие аппараты сейчас применяют редко и только в дизайнерских целях.

Поворотный аппарат под «Ретро».

К этой же категории можно отнести и некоторые типы современных включателей, совмещенных с регуляторами яркости (диммерами). Для выключения рукоятку надо повернуть в сторону минимальной яркости и довернуть до фиксации. Для включения надо повернуть ручку в противоположном направлении.

Внутреннее устройство диммера-выключателя.

Акустический

Акустический выключатель реагирует на звук. Встроенный микрофон улавливает звук и преобразовывает его в электрический сигнал, который потом усиливается, фильтруется, сравнивается с установленным порогом.

Акустический прибор для управления освещением.

Если заданный уровень превышен, формируется команда на включение или отключение нагрузки. Такой прибор удобен, если в квартире есть человек с ограниченной подвижностью. Но помехоустойчивость таких аппаратов оставляет желать лучшего – возможны несанкционированные срабатывания от посторонних шумов.

Сенсорный

Устройство сенсорного выключателя света отличается тем, что для включения освещения достаточно дотронуться до панели не прикладывая усилия для нажатия

Главное достоинство – возможность встраивания дополнительных функций, что важно при применении в системах типа «Умный дом». В остальных случаях несет скорее эстетическую функцию для оформления помещений в стиле Хай-Тек

Сенсорный включатель.

Назначение аппаратов

Любой бытовой электрический выключатель подключается в разрыв фазного провода. То есть на вход и выход подсоединяется проводник под напряжением, а нулевой провод остается целым. При подключении обоих проводов произойдет короткое замыкание электрической проводки. Для комнатного освещения применяются разные конструкции приборов, основным назначением которых считается:

• размыкание электрической сети;
• подача напряжения на светильник.

Обычно освещение включается и выключается пользователями вручную. Комнатные аппараты конструктивно предназначены для работы в электропроводке дома при номинальных параметрах сети, они не осуществляют отключение при больших нагрузках и коротких замыканиях. Для этого предназначены автоматические выключатели, устанавливаемые на входе в помещение. В их конструкцию входят:

• расцепители тока;
• устройства отсечки;
• механизмы гашения дуги.

Любые световые выключатели выпускаются под определенные параметры тока и напряжения. Конструктивно они отличаются способом установки, подсоединением проводов, степенью защиты от пыли и влаги, методом управления.

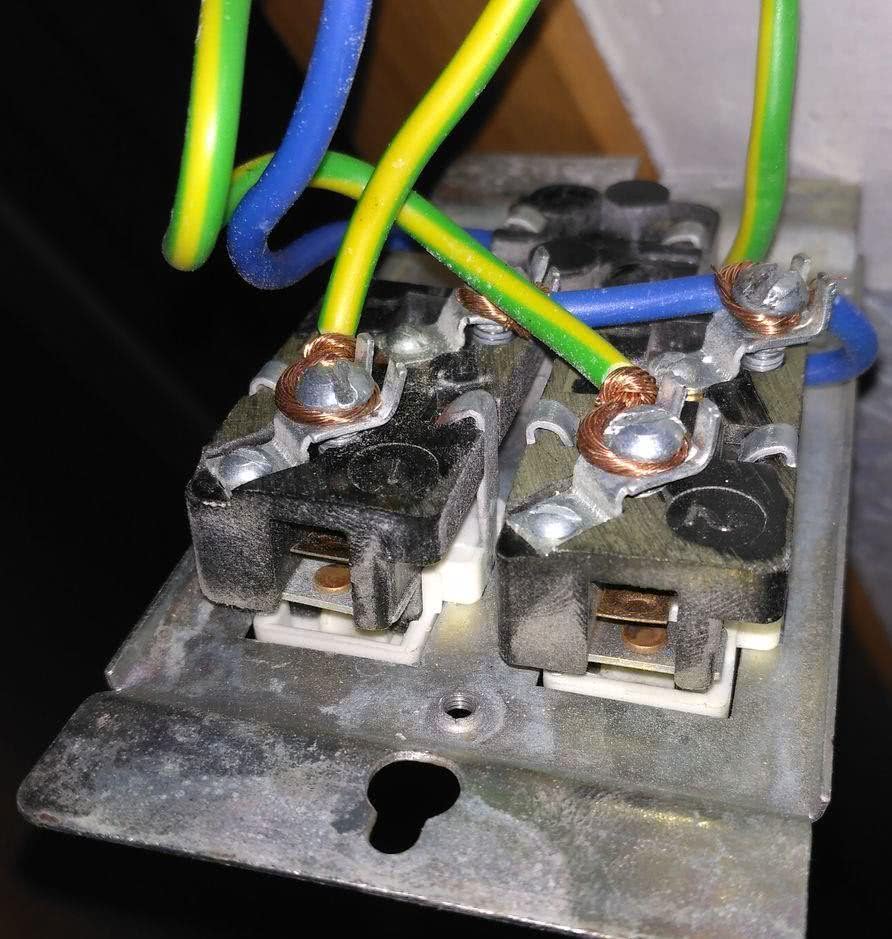

Чаще всего провода подсоединяются к клеммам приборов винтовыми зажимами. Некоторые последние модели обладают пружинными клеммниками, которые позволяют ускорить монтаж электрооборудования.

Схема подключение проводов проходного выключателя в распредкоробке

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

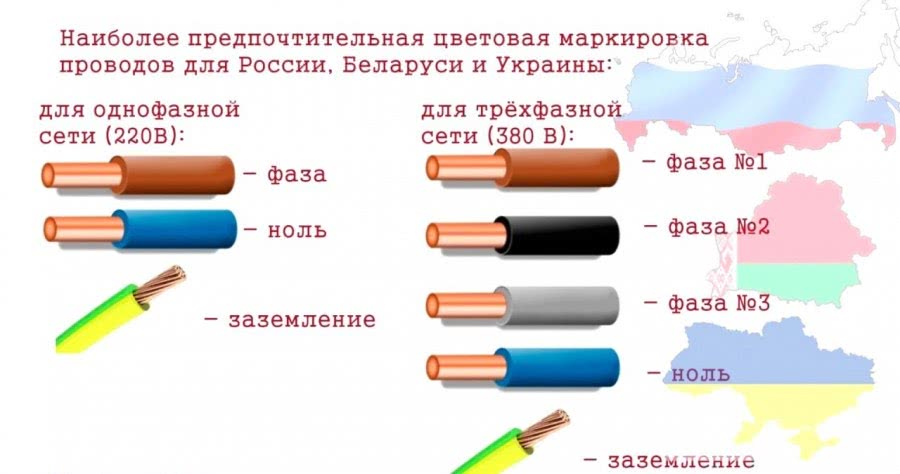

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) — фаза

синий — ноль

желто зеленый — земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи «Цветовая маркировка проводов. ГОСТы и правила.»

1

Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

2

Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение.

Этот провод подключается к корпусу светильника.

3

Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем.

На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

фаза с автомата должна приходить на общий проводник первого выключателя

и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

ноль и земля подаются напрямую без выключателей сразу на лампочки

Особенности разводки проводов

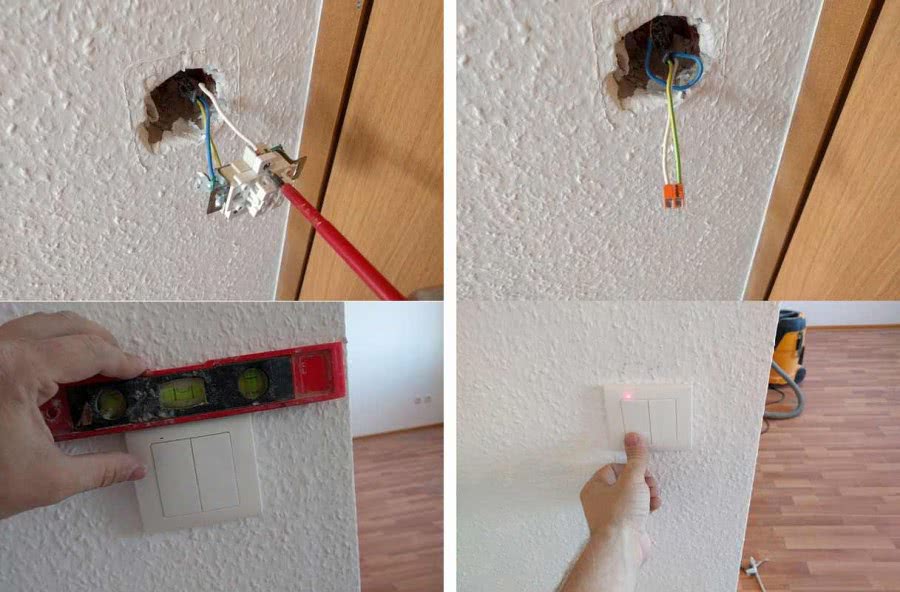

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

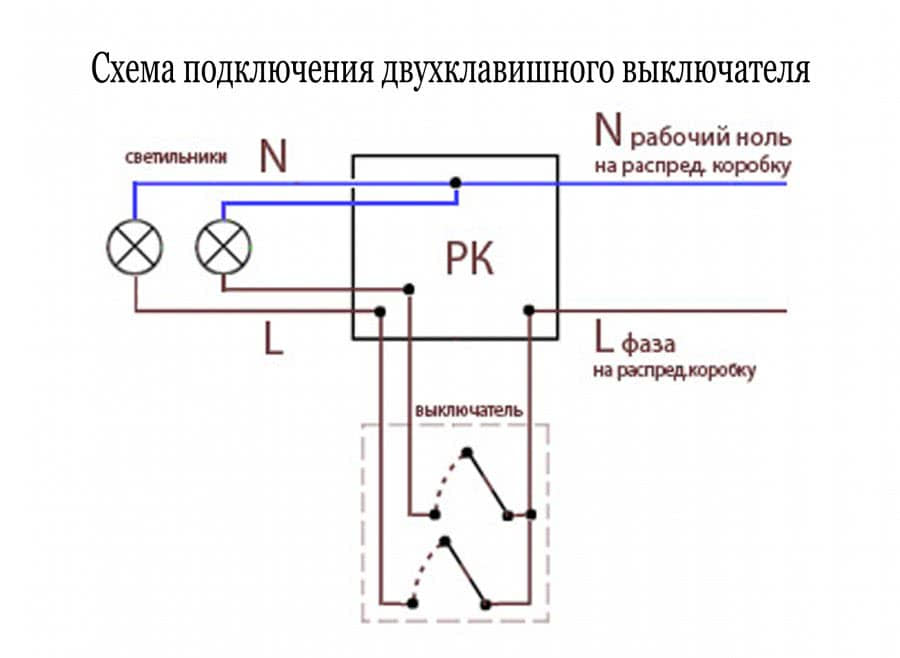

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

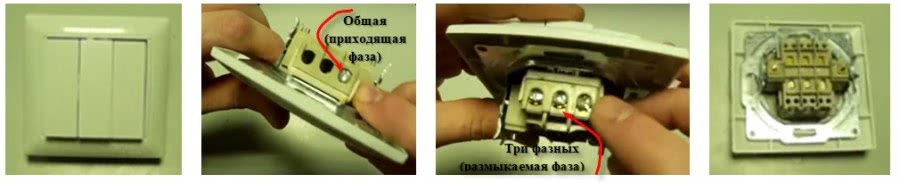

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

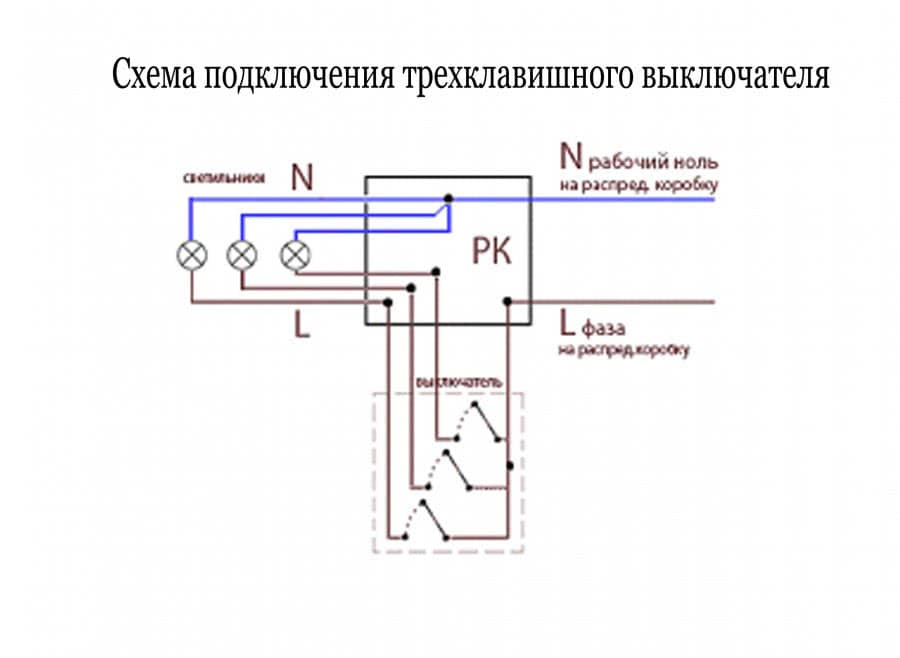

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Описание

Электрические переключатели. Вверху слева направо: автоматический выключатель, ртутный переключатель , бесфланцевый переключатель, DIP-переключатель , переключатель для поверхностного монтажа, герконовый переключатель . Внизу слева направо: настенный переключатель (стиль США), миниатюрный тумблер, линейный переключатель, кнопочный переключатель, кулисный переключатель, микровыключатель.

Наиболее известная форма переключателя — это электромеханическое устройство с ручным управлением с одним или несколькими наборами электрических контактов , которые подключены к внешним цепям. Каждый набор контактов может находиться в одном из двух состояний: либо «замкнутый», что означает, что контакты соприкасаются, и между ними может протекать электричество, либо «разомкнут», то есть контакты разделены и переключатель не проводит ток. Механизм, приводящий в действие переход между этими двумя состояниями (разомкнутым или замкнутым), обычно (есть и другие типы действий) либо « альтернативное действие » (переведите переключатель для непрерывного «вкл.» Или «выкл.»), Либо « мгновенное » (нажмите для «вкл.» и отпустить для «выкл.») типа.

Человек может напрямую манипулировать переключателем в качестве управляющего сигнала для системы, такой как кнопка на клавиатуре компьютера, или для управления потоком энергии в цепи, такой как переключатель света . Автоматические переключатели могут использоваться для управления движениями станков, например, чтобы указать, что ворота гаража достигли своего полностью открытого положения или что станок готов принять другую заготовку. Переключатели могут управляться переменными процесса, такими как давление, температура, расход, ток, напряжение и сила, выступая в качестве датчиков в процессе и использоваться для автоматического управления системой. Например, термостат — это термостат, используемый для управления процессом нагрева. Переключатель, который приводится в действие другой электрической цепью, называется реле . Большие переключатели могут управляться дистанционно с помощью моторного приводного механизма. Некоторые переключатели используются для отключения электроэнергии от системы, обеспечивая видимую точку изоляции, которую можно заблокировать, если необходимо, для предотвращения случайного включения машины во время технического обслуживания или для предотвращения поражения электрическим током.

Идеальный переключатель не имел бы падения напряжения при включении и не имел бы ограничений по напряжению или номинальному току. У него будет нулевое время нарастания и спада при изменении состояния, и он будет изменять состояние без «подпрыгивания» между включенным и выключенным положениями.

Практические переключатели не дотягивают до этого идеала; в результате шероховатости и оксидных пленок они проявляют контактное сопротивление , ограничения по току и напряжению, с которыми они могут работать, конечное время переключения и т. д. Идеальный переключатель часто используется при анализе цепей, поскольку он значительно упрощает систему уравнений, которую необходимо решить. , но это может привести к менее точному решению. Теоретическая обработка эффектов неидеальных свойств требуется при проектировании больших сетей коммутаторов, например, используемых в телефонных станциях.

Как лучше ставить стандартный выключатель и рубильник и почему

Во избежание путаниц и хаоса профессиональные электрики всегда устанавливают электровыключатели стандартной конструкции клавишей вверх, по аналогии с рубильниками. Поскольку вторые всегда при поднятии рукояти вверх замыкают цепь, а при ее опускании – размыкают.

Если будет наоборот, то в ситуации, когда необходимо срочно отключить рубящий аппарат, возникнут сложности. Ведь дернуть рукоять вниз значительно легче и быстрее, нежели поднимать ее вверх.

К тому же такая установка рубильников позволяет избежать самопроизвольного замыкания электрической цепи за счет воздействия посторонних предметов и силы притяжения. Поэтому монтаж электровыключателя таким образом, что его клавиша смотрела «вниз», когда лампочка отключена, будет технически правильным.

Примеры практического применения переключателей

Список ситуаций, когда может понадобиться подобное устройство, бесконечен, но стоит знать наиболее часто встречающиеся случаи.

Самым популярным является использование переключателей для контроля освещения лестниц.

При разработке схем для них зачастую применяют таймеры выключения. Это тоже является эффективным методом, но проходной выключатель более надежен и не вынуждает быть привязанным к определенному промежутку времени — скорость подъема или спуска каждого человека по лестничному пролету индивидуальна, зависит от многих факторов (даже настроения). Или человек может остановиться на середине пролета, чтобы перекинуться парой слов с кем-то, а в этот момент время таймера истекает, и свет гаснет. Поэтому использование переключателя более рационально.

Второе по популярности место, где нашли свое применение переключатели, коридоры. Особенно это актуально для коридоров большой длины и изогнутых проходов — включив освещение в одном конце, с помощью второго проходного выключателя очень просто можно выключить его в противоположном конце.

Может показаться, что использование таких устройств может потребоваться только в больших частных домах в несколько этажей или для длинных проходов, но это неверно. В условиях даже маленькой городской квартиры переключатель вполне найдет свое применение — примером могут служить проходные комнаты, которые не редкость в городской застройке. Когда человек входит в нее, свет включается, а в противоположном конце, на выходе в соседнее помещение, выключается.

То же касается и использования проходных выключателей в спальнях — тут не имеет никакого значения общий размер жилища. Одинаково удобным будет управление светом от дверей и у кровати в огромном частном особняке и в миниатюрной стандартной квартирке мегаполиса.

Переключатели могут эффективно применяться в любом месте, где требуется произвести три «стандартных действия»:

• включить освещение какой-то территории;
• пересечь эту освещенную территорию;
• выключить свет «на той стороне».
