Газоанализатор предназначен для измерения объемной доли одного из горючих газов метана, пропана или водорода в воздухе и выдачи звуковой и световой сигнализации при превышении установленных пороговых значений объемной дли газов. Газоанализатор применяется для контроля загазованности воздуха в производственных помещениях, колодцах, подвалах, взрывоопасных смесей газов.
1.Требования безопасности.
К эксплуатации газоанализатора допускаются лица, ознакомившиеся с его эксплуатационными документами и изучившие данную инструкцию. При эксплуатации прибора запрещается:
- нарушать пломбировку и выворачивать винты;
- устранять неисправности вне специализированной организации;
- эксплуатировать газоанализатор, имеющий механические повреждения или нарушения пломбировки;
- производить замену или заряд аккумуляторов во взрывоопасных зонах;
- попадание жидкости в газозаборный тракт прибора.
2. Подготовка прибора к работе.
2.1. Перед началом работы с газоанализатором во взрывоопасной зоне необходимо проверить: — наличие маркировки взрывозащиты; — целостность корпуса прибора; — наличие и целостность всех крепежных элементов и узлов; — наличие и целостность пломбировки. Эксплуатация газоанализатора с поврежденными деталями, элементами и нарушенной пломбировкой запрещается. 2.2. Газоанализатор эксплуатируется одним оператором. 2.3
Перед работой убедиться в достаточном заряде аккумуляторной батареи и при необходимости произвести ее подзарядку.Внимание! При заряде аккумуляторной батареи газоанализатор должен находиться в выключенном состоянии
Для проведения заряда аккумуляторной батареи необходимо включить в сеть 220В зарядное устройство, входящее в состав комплекта поставки. При этом должен загореться зеленый светодиод на блоке заряда.
Вставить в гнездо, расположенное на нижней крышке газоанализатора штекер зарядного устройства, при этом должен загореться красный светодиод на блоке заряда (отсутствие свечения свидетельствует о неисправности цепи заряда).
Через 14-15 ч (время заряда) вынуть штекер из гнезда заряда газоанализатора, отключить зарядное устройство от сети
3.Порядок работы.
Включение газоанализатора осуществляется нажатием кнопки «ВКЛ». После включения газоанализатора должен быть слышен звук работающего микронасоса. При этом на цифровом индикаторе газоанализатора отображается надпись «—-» и включается постоянный звуковой сигнал. Кнопку «ВКЛ» необходимо удерживать до отключения постоянного звукового сигнала (приблизительно 3 секунды).
При необходимости произвести подстройку нуля, для чего:
на воздухе, не содержащем горючих газов, перевести газоанализатор в режим «ПОДСТРОЙКА НУЛЯ». Для чего необходимо при нажатой кнопке «ОТКЛ» включить газоанализатор. После появления на индикаторе надписи « 0 — — » отпустить кнопки;
- набрать пароль — « 428 ». Изменение значения в разряде осуществляется кнопкой «ОТКЛ», ввод значения разряда – кнопкой «ВКЛ». В случае неправильного пароля газоанализатор автоматически выключается;
- после ввода пароля в течение 120 секунд на цифровом индикаторе газоанализатора установится постоянное цифровое значение;
- нажать кнопку «ОТКЛ». Прибор переходит в режим измерения. При достижении концентрацией контролируемого газа установленного порога сигнализации на индикаторе отображается надпись «ПОРОГ» и включаются прерывистые звуковая и световая сигнализации.
- При превышении концентрацией контролируемого газа верхней границы диапазона показаний на индикаторе отображается символ > и значение верхней границы диапазона индикации, включаются постоянные звуковая и световая сигнализации.
3.4. При разряде аккумуляторной батареи происходит сброс индикации измеряемой концентрации, на индикаторе отображается символ и включается прерывистый кратковременный звуковой сигнал. При дальнейшем разряде аккумуляторной батареи питание газоанализатора отключается автоматически. 3.5. Отключение газоанализатора осуществляется нажатием кнопки «ОТКЛ». Кнопку «ОТКЛ» необходимо удерживать до отключения цифровой индикации.
Оптимальные портативные термохимические
Модели наиболее эффективны для измерения концентрации горючих газов. Основная сфера применения: АЗС, АГЗС, предприятия нефтепереработки, заводах по производству лакокрасочных материалов. Принцип действия основан на окислении в специальной камере горючих примесей. Процесс сопровождается выделением тепла, которое нагревает спираль (платиновую нить) прибора, изменяя показатель его электросопротивления.
С помощью струйного насоса газовая смесь прокачивается через специальную камеру, которая выполняет роль равновесного моста. В ней располагается один терморезистор, второй находится в отсеке, заполненном чистым воздухом. При прохождении через камеру, газовая смесь нагревает терморезистор до температуры сгорания определённого компонента. Результатом этого становится изменение его электросопротивления. Цепь размыкается. Величина разбаланса фиксируется измерительным блоком и выводится на цифровой дисплей.
CASPER 200
Страна производитель – Италия. Модель используют для измерения кислорода и угарного газа. CASPER 200 имеет 2 встроенные ячейки. Одна предназначается для кислорода, вторая для угарного газа. Показания прибора можно выводить на ПК или смартфон, работающий на базе Андроид. Диапазон рабочих температур от -5°С до +45°С.
Достоинства:
- возможность подключения внешнего принтера;
- сохранение последних 99 результатов измерений;
- откалиброванные датчики можно менять самостоятельно.
Недостаток:
не имеет взрывозащиты.
Отзыв
| Игорь С. |
| У модели мощный аккумулятор. Зарядки хватает на 10-12 часов. |
СТХ-17
Страна производитель – Украина. Модель предназначена для контроля концентрации горючих газов и паров. Она занесена в Госреестр. Основная сфера применения устройства: предприятия химической и нефтегазовой промышленности.
Целесообразно использовать газоанализаторы для замеров газовых смесей в пустых ёмкостях из-под горючего, колодцах, на АЗС и АГЗС.
Достоинства:
- широкий диапазон измерений;
- цифровая индикация;
- самотестирование;
- два порога сигнализации.
Недостаток:
высокая стоимость.
Отзыв
| Денис Л. |
| Модель надёжная, но не устраивает погрешность показаний 0,2%. |
Назначение, основные элементы, виды, принцип действия
Газоанализаторы – устройства, с помощью которых определяется состав газовой смеси как качественный (какие именно газы присутствуют), так и количественный (сколько определённых газов находится в смеси).
В первую очередь газоанализаторами оснащаются пожаро-, взрыво- и химически опасные производства, а также шахты, где имеются скопления рудничного газа (метана).
Обязательно применяют газоанализаторы перед тем, как проводить огневые работы в подвалах и колодцах, а также чтобы аттестовать рабочие места на вредных производствах.
Применение для индивидуальной защиты
Портативные газоанализаторы небольших размеров, которыми снабжаются работники опасных производств, можно считать первичными средствами индивидуальной защиты.
Они своевременно сигнализируют о повышенном содержании вредных примесей в воздухе, при котором следует покинуть рабочую зону либо применить средства защиты органов дыхания. Прибор-газоанализатор представлен на фото:
Способ работы устройства
Ручные анализаторы, которые приводятся в действие оператором, основаны на том, что отдельные газообразные компоненты поглощаются специальными реагентами.
Воздух производственной зоны пропускается через поглотитель, который связывает определённый газ. После этого первоначальный объём смеси уменьшается. По уменьшению объёма рассчитывается, сколько газа, связанного поглотителем, там изначально содержалось. В зависимости от квалификации оператора, измерение занимает от пяти до десяти минут.
Работа автоматических анализаторов непрерывного действия основана на физических и химических процессах, а также их сочетании.
Физический принцип измерения результата вспомогательной химической реакции обеспечивает работу объёмно-манометрических или химических анализаторов. В этих приборах измеряется, насколько изменился объём либо давление смеси газов после того, как её компоненты вступили в определённые химические реакции.
Физико-химический принцип действия, совмещённый с физическим, имеют следующие устройства:
Хроматографические. В них проба разделяется за счёт того, что разные газы проходят поглотительный слой каждый со своей индивидуальной скоростью. Результат разделения фиксируется, проводится автоматический расчёт.
Термохимические. В этих устройствах проходит окисление (с дополнительными катализаторами) составных частей газовоздушной смеси. При окислении выделяется тепло; температура измеряется терморезистором. По степени нагрева определяется концентрация компонентов.
Фотоколориметрические. В них содержание компонентов измеряется по результату их цветной реакции с веществами-индикаторами.
Электрохимические газоанализаторы определяют концентрацию газа в смеси по величине электропроводности раствора, который поглощает этот газ.
Чисто физические принципы работы имеют следующие автоматические газоанализаторы:
Термокондуктометрические. При изменении состава газовой смеси меняется её теплопроводность. Это изменение регистрируется терморезисторами.
Денсиметрические. Измеряют плотность газовой смеси, которая меняется в зависимости от качества и количества газов, входящих в неё.
Магнитные. Применяются для измерения концентрации кислорода в воздухе производственной среды по его магнитным свойствам.
Оптические. Анализируют состав газовой смеси по её оптической плотности, а также спектрам испускания или поглощения.
Разновидности
Кроме различия по способу действия (ручные или автоматические) и принципу работы, газоанализаторы для воздуха рабочей зоны подразделяют на типы:
- Стационарные. Такие приборы автоматически отслеживают концентрацию газов. В промышленном исполнении, если допустимое содержание опасной газовой составляющей превышено, они подают световые и звуковые сигналы, а также включают вентиляцию и прочие системы безопасности;
- Переносные. Предназначены для определения концентрации газовых примесей в разных местах производственной зоны;
- Портативные. Индивидуальные устройства. Имеют малые габариты и вес, измеряют концентрацию вредных примесей непосредственно там, где находится работник.
Кроме того, по количеству измеряемых примесей эти приборы бывают одно- и многокомпонентными, а по числу каналов (датчиков или точек отбора пробы) – одно- и многоканальными.
Лучшие термокондуктометрические переносные
Наиболее распространённый тип приборов. Принцип действия основан на выявлении зависимости электрического сопротивления специальных проводников от концентрации газов. Количественный и качественный состав газовых смесей оказывает влияние на их теплопроводность. Газовая смесь поступает в ячейку цилиндрической формы, меняя температуру нагревательного прибора. Соответствующий сигнал поступает на дисплей прибора.
GX-2003
Страна производитель – Япония. Одна из самых совершенных моделей мультигазоанализаторов компании «Riken Keiki Co». В настоящее время портативный аппарат снят с серийного производства, но по-прежнему его можно встретить в продаже.
GX-2003 внесён в государственный реестр. Применяют его для непрерывного автоматического контроля содержания в рабочей зоне кислорода, горючих и токсичных газов.
Результаты замеров выдаются прибором практически моментально. Конструкция имеет встроенный микронасос и может оснащаться датчиками от 2 до 5 штук.
Сфера использования прибора: химические и нефтеперерабатывающие предприятия, угольные шахты. Устройство может работать в диапазоне температур от -20°C до +40°C и относительной влажности воздуха до 97%, при условии отсутствия конденсации.
Достоинства:
- большая точность измерений;
- стабильная работа;
- простота настройки;
- возможность самостоятельно устанавливать пороги сигнализации.
Главный недостаток:
отсутствие прибора в свободной продаже.
Отзыв
| Семён В. |
| Удобный и надёжный в работе прибор. Хорошая точность показаний. Никогда не подводит. |
М-02
Страна производитель – Россия. Модель внесена в госреестр, имеет общепромышленное назначение. Используется для оперативных измерений концентрации токсичных и взрывоопасных газов. Пороговые значения обозначаются световыми и звуковыми сигналами до 75 дБ.
Одновременно М-02 может анализировать до 4-х компонентов газовой смеси. Продолжительность работы в автономном режиме до 70 часов. Диапазон рабочей температуры от -40°C +60°C.
Достоинства:
- возможность корректировки режимов чувствительности;
- наличие функции памяти измерений за последние 48 часов;
- самодиагностика;
- небольшой вес и габаритные размеры;
- индикатор зарядки аккумулятора.
Недостатки:
не выявлены.
Отзыв
| Михаил Х. |
| Беру прибор с собой в шахту. Работает три года без поломок. |
Проверка работоспособности бытового газоанализатора
Каждый год необходимо проводить метрологическую проверку устройства. Своими руками данное мероприятие проводить не рекомендуется. Это может привести к поломке прибора.
Самостоятельно можно следить только за внешней чистотой газоуловителя. Обычно дается гарантия на прибор, которая составляет 2 года. Но в среднем прибор способен прослужить 8 лет.
Марки газоуловителей:
- СТГ-1;
- ЭКО;
- БУГ;
- СЗ-2;
- СОУ-1.
Вышеперечисленные варианты относятся к отечественному производителю. На рынке можно встретить и импортные модели. Но при покупке отечественных приборов легче выполнять ремонт.
Правила выбора
Чтобы правильно выбрать прибор для контроля воздуха рабочей зоны, нужно, прежде всего, исходить из перечня примесей, которые нужно определять. Кроме того, имеет значение класс опасности примесей: есть модификации устройств для взрывоопасной и взрывобезопасной среды.
Образцы моделей промышленных газоанализаторов представлены на фото:
В зависимости от поставленных задач – общий это контроль, локальный или индивидуальный, выбирают стационарные, переносные либо портативные модели газоанализаторов. И, наконец, устройства с разным принципом действия имеют присущие им преимущества и недостатки.
Так, термохимические устройства имеют низкую стоимость, но при этом непродолжительный срок службы датчика газоанализатора, невысокое быстродействие и чувствительность, небольшой диапазон измеряемых концентраций. Термохимические анализаторы используют преимущественно для контроля воздуха производственной зоны на содержание горючих газов, например, СО.
Электрохимические анализаторы занимают среднюю ценовую позицию. У них высокая чувствительность, широкий диапазон определяемых веществ, низкое потребление энергии. Вместе с тем, они имеют крупные габариты, сложны в обслуживании.
Оптические приборы имеют прекрасное быстродействие, высокую избирательность и чувствительность. Диапазон их измерения охватывает практически весь спектр возможных загрязнений. При этом стоимость оптических газоанализаторов – самая высокая.
Рейтинг лучших моделей газоанализаторов на 2021 год
Бюджетные варианты

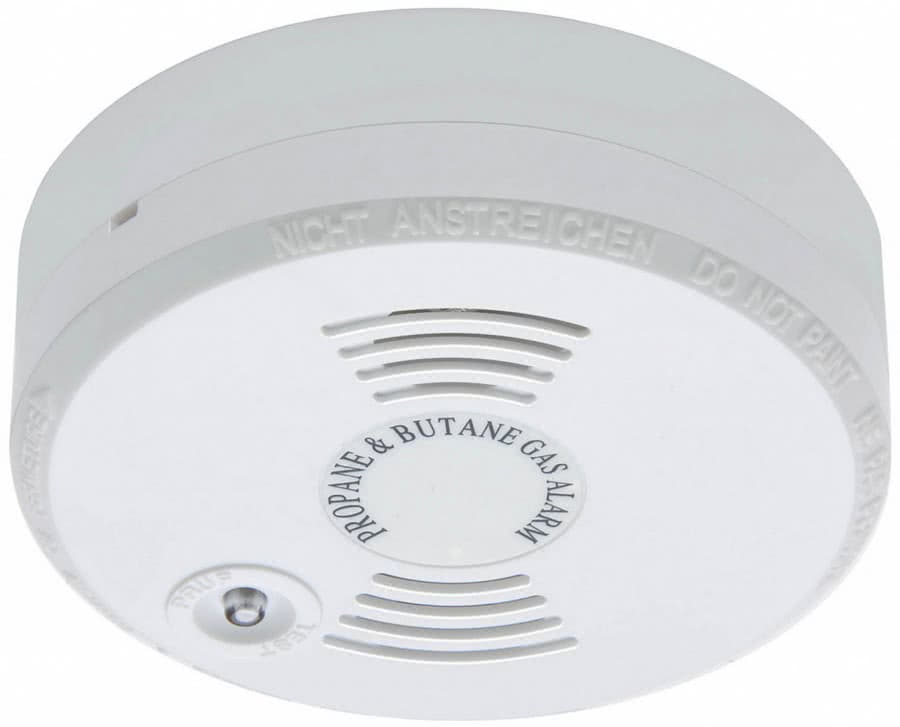

3-ье место: «BG 2202 Brennenstuhl 1290460»
Стационарная модель потолочного типа. С первого взгляда может показаться, что он предназначен только для бытового использования, однако может справляться и с повышенной концентрацией анализируемых веществ, поэтому его вполне можно установить даже в котельной. Работает от сети 220 В. Сигнализация имеется как звуковая, так и визуальная. Позиционируется производителем, как образец для помещений с массовым присутствием людей. Цена – 2000 рублей.
газоанализатор BG 2202 Brennenstuhl 1290460
Достоинства:
- Отличная звуковая/визуальная сигнализация;
- Бюджетная цена;
- Легкость монтажа.
Недостатки:
- Низкий порог определяемой опасной концентрации – от 40%;
- Не работает при отключенном электричестве.

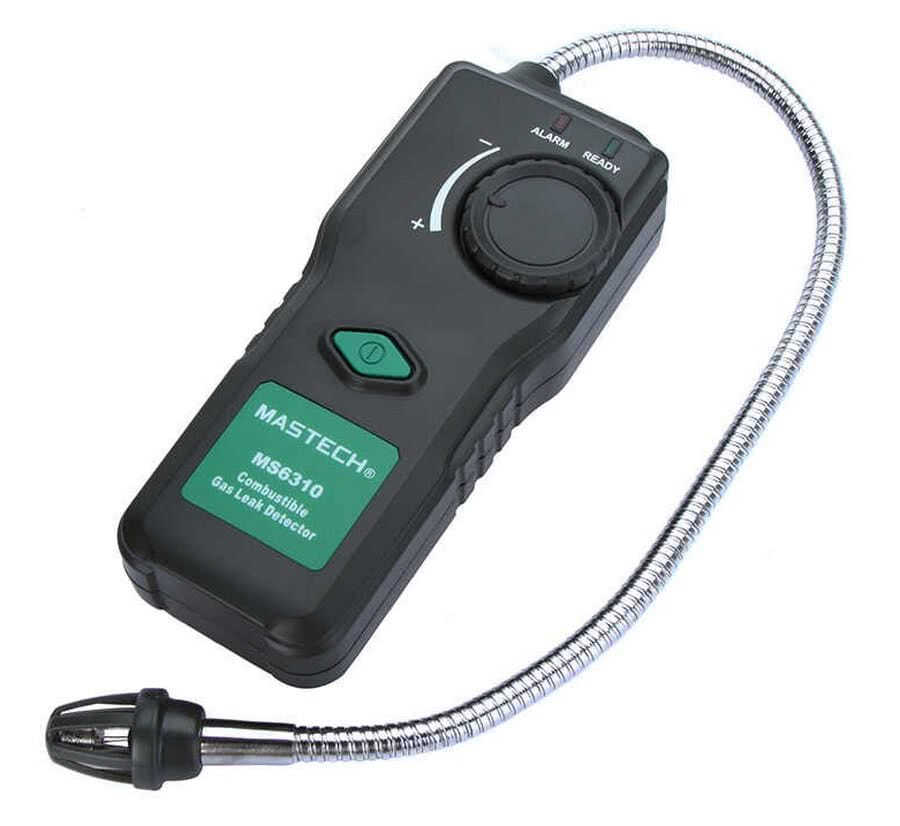

2-ое место: «Mastech MS6310 65299»
Не взирая на то, что аппарат изготовлен китайским производителем, в его конструкции содержатся качественные детали. В дополнение к основным функциям, обладает функцией обнаружения газовых утечек в трубопроводе. Выполнен в виде небольшой портативной модели. Работает от четырех батареек типа АА (9 часов бесперебойной работы). Характеризуется высокой быстротой срабатывания. Забор пробы осуществляется посредством гибкого зонда. Цена – 4500 рублей.
Mastech MS6310 65299
Достоинства:
- Прочный корпус;
- Длинный удобный зонд;
- Прост в управлении.
Недостатки:
Отсутствует дисплей.

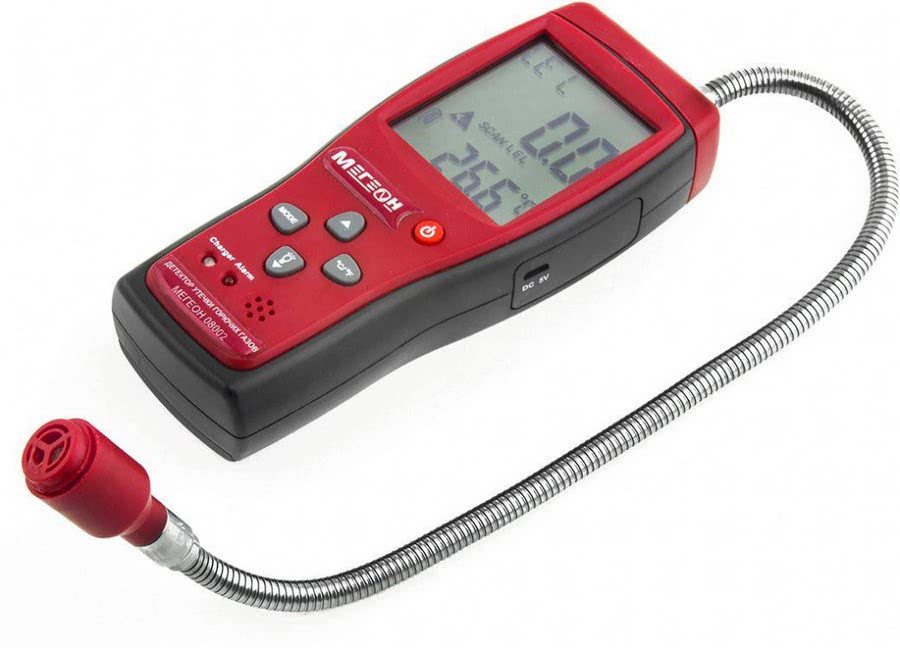

1-ое место: «МЕГЕОН 08005»
Неплохой образец от отечественного производителя. Легок в управлении, прекрасно размещается в руке, обладает большим дисплеем и малым весом. В автоматическом режиме замеряет окружающий СО2 и даже температуру воздуха! Характеризуется сравнительно высокой точностью измерений и увеличенной чувствительностью. Работает от двух батареек типа АА. Позиционируется как прибор для частого использования. Цена – 9100 рублей.
МЕГЕОН 08005
Достоинства:
- Малый вес;
- Индикатор заряда источников питания;
- Многофункциональный.
Недостатки:
Долгое время отклика – около 60 секунд.
Средний ценовой сегмент
2-ое место: «СЕМ DT-802 481769»
Стационарный вариант, рассчитанный исключительно на определение угарного газа. Может размещаться как на подставке, так и может быть закрепленным на стене. В темноте можно использовать подсветку экрана. В силу своих небольших размеров, при помощи удлинителя, может быть использован в качестве течеуловителя. На дисплее размещаются показатели температуры, загазованности, календарь и часы. Крайне малое время отклика – всего 2 секунды. Цена – 9700 рублей.
СЕМ DT-802 481769
Достоинства:
- Информативный дисплей;
- Универсальность;
- Малые габариты;
- Подсветка.
Недостатки:
Питание только от сети 220 В.
1-ое место: «Testo 317-2»
Отличный образчик, способный работать даже в минусовых температурах. Модель портативная, для нее характерна простота управления и информативный дисплей с функцией ночной подсветки. Изделие поставляется в фирменном чехле, поэтому безопасность хранения/транспортировки вопросов не вызывает. Обладает повышенной точностью. Цена – 14 000 рублей.
Testo 317-2
Достоинства:
- Работает при минусовой температуре;
- Имеется чехол для хранения и переноски;
- Удобен в использовании.
Недостатки:
2-х батареек хватает всего на 4 часа работы.
Премиум-сегмент
2-ое место: «МЕГЕОН 08002 к0000017420»
МЕГЕОН 08002 к0000017420
Достоинства:
- Двойное оповещение – звук и свет;
- Работа от аккумулятора и от сети;
- Расширенный эксплуатационный ресурс.
Недостатки:
Не обнаружено (для своего сегмента).
1-ое место: «Testo 316-1»
Крайне высокоточный прибор, что увеличивает его цену на порядки, даже несмотря на отсутствие дисплея. Ресурса батареи хватает на 5 часов беспрерывной работы. Время отклика составляет около 5-30 секунд. Способен определять до 5 вредных компонентов
Индикация выполнена в виде двух сигнальных огней: желтый – «внимание», красный – «потенциальная опасность». Оснащен гибким зондом. Цена – 20 000 рублей
Цена – 20 000 рублей.
Testo 316-1
Достоинства:
- Прочный корпус;
- Удобный зонд;
- Очень высокая точность.
Недостатки:
Завышенная цена.
Классификация газоанализаторов
• по функциональным возможностям (индикаторы, течеискатели, сигнализаторы, газоанализаторы);
• по конструктивному исполнению (стационарные, переносные, портативные);
• по количеству измеряемых компонентов (однокомпонентные и многокомпонентные);
• по количеству каналов измерения (одноканальные и многоканальные);
• по назначению (для обеспечения безопасности работ, для контроля технологических процессов, для контроля промышленных выбросов, для контроля выхлопных газов автомобилей, для экологического контроля.
Переносные газоанализаторы — предназначены для решения ряда задач в сфере экологического мониторинга и контроля загрязнения атмосферного воздуха и воздуха рабочей зоны, а также для некоторых других целей требуется производить измерения в различных точках предприятия, не всегда оснащенных розетками электропитания.
В отличие от стационарных газоанализаторов, такие приборы отличаются компактностью, мобильностью и простотой использования, а так же небольшим временем подготовки к работе и широким диапазоном условий эксплуатации.
Принцип действия газоанализатора этого вида основан на том, что составляющие вещества поглощаются в определенной последовательности особыми реагентами. Стационарное оборудование с автоматическим принципом действия производит измерения постоянно, то есть — без перерыва. Оно точно фиксирует все физико-химические показатели изучаемой газовой смеси. Подобные приборы дают возможность получать максимально точные итоги измерений при взаимодействии не только с самим веществом, но и с его отдельными компонентами.
Газоизмерительное оборудование бывает множества разновидностей и наименований. Некоторые из них функционируют на основе физических методов измерения, включающих в себя и применение вспомогательной химической реакции. Подобные приборы называются объёмно-монометрическими. Они позволяют предельно точно обнаруживать любые из изменений объема и давления, происходящие в наблюдаемой среде. Прибор сразу же фиксирует все реакции, в которые вступают отдельные составляющие газовой смеси.
Принцип работы газоанализатора может быть основан и на химических способах анализа наблюдаемой среды. Такие приборы могут отслеживать дополнительные термохимические, хроматографические, электрохимические и фотоколориметрические процессы, что зависит от сферы их применения и характеристик эксплуатации. Принцип действия оборудования также отличается. Например, термохимические приборы измеряют уровень тепла в процессе сгорания газа.
Наиболее часто подобное оборудование применяется тогда, когда нужно отслеживать окись водорода в воздушной среде при подозрениях на ее взрывоопасную концентрацию. Как правило, подобная работа производится с горючими газами, приборы термохимического типа при этом очень помогают.
Множество стационарных газоанализаторов работает только на физических принципах исследования. К данной группе приборов относятся анализаторы, которые функционируют при помощи магнитных и оптических способов измерения.
Для чего нужен бытовой анализатор газа?
Газовые анализаторы применяются практически во всех сферах, чтобы сделать процесс производства или жизнь человека безопасными. Данный прибор обнаруживает утечки газа при использовании плиты или духовки, котлах отопления, колонах нагрева воды. Некоторые типы газоанализатора находят утечку фреона в системах кондиционирования, контролируют количество вредных выбросов в выхлопных газах автомобилей и на производстве.
Таким образом, данные приборы пригодны к использованию с двумя целями – выявление утечки газа и анализ качества воздуха. К примеру, такой вид датчика, как течеискатель, предупреждает о возникновении пожароопасной ситуации. Он снабжен устройством каталитического сжигания, который обнаруживает высокую концентрацию пропана или природного бытового газа.
О выявлении утечки уведомляет индикатор на корпусе аппарата. Есть также устройства для распознавания утечек фреона, аммиака и других газов, испарения которых опасны для жизни и здоровья людей, экологической обстановки.
Сигнализаторы газа монтируются в местах, где существует вероятность скопления вредных веществ. Стандартные газоанализаторы могут распознавать сосредоточение угарного газа, метана и пропана:
- Угарный газ (СО) – выделяется при сжигании топлива, а его утечка в помещении без притока свежего воздуха смертельно опасна.
- Метан (СН4) – главный компонент природного газа, скопления которого взрываются или загораются даже от небольшой искорки.
- Пропан (С3Н8) – главный компонент сжиженной пропан-бутановой смеси, утечка которого опасна даже при наличии постоянного притока свежего воздуха.
Установка газосигнализаторов обезопасит жильцов дома или квартиры от скопления вредных веществ в помещении и поможет своевременно ликвидировать течь горючего. Некоторые виды датчиков утечки бытового газа способны посылать сигнал об опасной концентрации на мобильный телефон.
Виды газоанализаторов
Разновидность газоанализаторов по физическим признакам работы. На сегодняшний день, существует более 10 разновидностей газоанализаторов, которые делятся по физическим признакам осуществления анализа газовой среды.
Но, так таковой, универсальной конструкции не существует, по которой осуществляется замер состава примесей. Для одних подходит определенный физический принцип, а для других он будет неприемлем.
Кстати, прочтите эту статью тоже: Список месторождений нефти в России
Термокондуктометрический
Может реагировать на теплопроводность смесей. Он производит анализ, на сколько эффективно передаётся температура в газовой среде. Этот прибор подойдёт лишь в том случае, если теплопроводность у примесей и газов значительно отличается между собой.
Пневматический
Предназначен для определения вязкости смеси, которая присуще данному помещению. Они используются тоже на взрывоопасных объектах, так как не имеют электрического компонента. Нет искры, следовательно, не будет газ воспламеняться.
Магнитный
Он подходит для анализа кислорода. Эти приборы используются в тех механизмах, где газовая смесь подлежит сжиганию. Пример индикатора: лямбдазонт. Он находится в выхлопной системе автомобилей, который сейчас актуальны на современном авторынке. Предназначен для определения концентрации кислорода в соотношении выхода выхлопных газов. Служит также для определения на сколько хорошо прогрелось автомобильное топливо. Инфракрасный
Нужны для того чтобы облучать инфракрасными лучами газовую среду. У них есть встроенный взрывозащищенный корпус, так как используется там, где есть взрывоопасные вещества. Его используют для лабораторий и промышленности.
Ионизационный
Проверяет на наличие электропроводимости. Если есть в составе примеси, то электропроводимость отличается. Это фиксируется и отражается в процентах на табло. Он предназначен для газов, которые не воспламеняются.
Ультрафиолетовые
У них такой же принцип, как и у инфракрасных. Но есть отличие в том, что облучают ультрафиолетовыми лучами. Эти приборы могут анализировать интенсивность поглощение среды, с помощью лучей, которые на них направлены.
Люминесцентный
Необходим для того, чтобы определить какие у газов есть люминесцирующие свойства. Они зависят от концентрации этих примесей. Это редкий вид устройств, потому что это наиболее сложный вид. В практике, как правило, используют более простые технологии. Есть и другое оборудование, которые обладает другими физическими принципами. Оно наиболее затратное и требует сложное обслуживание. Оборудование, основанное на химических принципах заправляют определенными химическими реагентами. Они применяются, если есть наличие специфических газов, для которых другие способы не подходят.
Кстати, прочтите эту статью тоже: Себестоимость добычи нефти
Классификация газоанализатора бытового
Датчики могут реагировать на один вид газа или на несколько
Выпускают стационарные измерители, портативные или переносные. Оборудование производится с разными наборами функций, бывает малых размеров или громоздким с большим весом. Приборы работают с одним видом газа или являются многокомпонентными.
Назначение газоанализатора лежит в основе деления по видам:
- индикаторы оценивают смесь по количеству контролируемого ингредиента по принципу «много-мало»;
- течеискатели находят область утечки в трубопроводе с помощью пробоотборника или зонда;
- сигнализаторы имеют в конструкции оптические детекторы, звуковые датчики, коммутаторы и оценивают качество по нескольким стадиям;
- газоанализаторы оценивают пробу воздуха с точной индексацией и снабжаются дополнительными функциями.
Многоканальные приборы работают в сочетании с распределителями газа, которые ставятся перед анализатором и подают смесь по очереди от нескольких точек забора проб.
Ручные
Переносной газоанализатор для выявления метана
Ручной газовый анализатор для дома относится к переносным типам. Чаще используются электрохимические и оптические устройства, которые анализируют концентрацию компонентов смеси в реальном времени. Приборы делают точные замеры и применяются при настройке процедуры горения и для контроля работы анализатора со встроенным автоматическим регулятором. Устройства химического действия определяют концентрацию в смеси CO, Or или CO2.
Принцип работы включает процессы:
- отделение объема для анализа (100 мл);
- последовательное поглощение составляющих компонентов;
- измерение после абсорбции объемного остатка.
Уменьшение количества дает представление о содержании составляющего компонента. Метод используется в ручных и автоматических приборах. Недостаток заключается в периодичности проведения отборов (25 – 30 случаев за час работы).
Автоматические
Стационарный оптический газоанализатор
Принцип работы газоанализатора со встроенной автоматикой заключается в окислении газовых составляющих с задействованием вспомогательных катализаторов. Измерение проводится терморезисторами, которые меняют сопротивление при изменении температуры и координируют проводящий ток.
Автоматические устройства делятся на группы по способу работы:
- химические или количественно-манометрические анализаторы проводят диагностику при изучении реакций газа с иными компонентами;
- электрохимические или термохимические виды находят значение концентрации по показателям электропроводимости раствора, поглотившего элемент смеси;
- приборы оптического действия используют способность газа изменять излучение и поглощения спектра;
- хромато-графические работают по вытеснительному, проявительному и фронтальному методу.
Рейтинг газоанализаторов
Основное внимание уделялось следующим параметрам:
Анализируемая среда – выпускаются специализированные сигнализаторы, универсальные модели
Определяется количество углекислого газа, оксида азота, диоксида серы, метана, пропана и других веществ;
Диапазон измерений – чем шире шкала, тем больше информации у пользователя;
Точность – чем ниже порог чувствительности, тем раньше удается выявить утечку газа, обнаружить появление в воздухе вредных веществ;
Интерфейс – работать приходится в экстренных ситуациях, информативность дисплея имеет важное значение;
Время отклика – скорость анализа поступающих данных;
Вес и габариты – переносные сигнализаторы должны иметь небольшие размеры;
Емкость батареи – чем дольше работает прибор на одной зарядке аккумулятора, тем выше его эффективность;
Условия применения – должны учитывать климатические особенности региона, сферу использования.. Не все рассмотренные модели соответствовали заявленным характеристикам
Завышенный порог чувствительности, неточные измерения концентрации вредных веществ, быстро разряжающийся аккумулятор, низкая точность – газоанализаторы с такими дефектами исключались из нашего рейтинга
Не все рассмотренные модели соответствовали заявленным характеристикам. Завышенный порог чувствительности, неточные измерения концентрации вредных веществ, быстро разряжающийся аккумулятор, низкая точность – газоанализаторы с такими дефектами исключались из нашего рейтинга.
Конструкция и отличия
Работа измерительного аппарата основана на разных сенсорах, они могут быть оптическими, электромеханическими или термомеханическими. Независимо от принципа действия, конструкция оборудования состоит из нескольких комплектующих:
- первичный преобразователь – высокочувствительный сенсор, реагирующий на определенное вещество, рассчитывающий его концентрацию;
- измерительно-показывающий модуль – элемент, принимающий сигнал от преобразователя, сопоставляющий полученные данные с заданными значениями;
- электрический блок питания;
- корпус.
Важно! Рекомендуем обращать внимание на наличие защиты корпуса от влаги и пыли, особенно, если устройство будет использоваться в рабочих зонах. Анализатор обладает следующими функциями:
Анализатор обладает следующими функциями:
Анализатор обладает следующими функциями:
- подача звуковой или световой сигнализации при критических концентрациях взрывоопасных веществ;
- прекращение подачи газа за счет закрытия электромагнитного клапана;
- запуск вентиляции и вытяжки;
- сигнал в диспетчерскую или пожарную.
Как выбрать стационарный газоанализатор? Для начала определитесь с видом газа, который необходимо анализировать. Например, для эксплуатации в быту наиболее распространены устройства, определяющие концентрацию метана, пропана или угарного газа.
Немаловажной опцией оборудования является запуск вентиляционной системы. Для устранения скопления опасных паров в помещении аппарат подает сигнал и запускает вентиляционную и вытяжную систему. При утечке такая функция снижает риск отравления токсичными и ядовитыми веществами
Однако следует отметить, что модели с данной опцией, как правило, используются в промышленных и производственных помещениях, а не в домашних условиях
При утечке такая функция снижает риск отравления токсичными и ядовитыми веществами. Однако следует отметить, что модели с данной опцией, как правило, используются в промышленных и производственных помещениях, а не в домашних условиях.
Отсекающий клапан – это элемент установки, который обеспечивает прекращение подачи газа в случае утечки
При выборе устройства, обратите внимание на вид клапана, они отличаются диаметром трубопровода, конструкцией и допустимым давлением. Конструкция клапана может быть нормально-открытой и нормально-закрытой. Их особенности:
Их особенности:
- нормально-открытый – взводится вручную, во время работы оборудования не находится под напряжением, срабатывает за счет электрического импульса;
- нормально-закрытый – взводится вручную, однако для этого требуется подвод электроэнергии, при работе непрерывно находится под напряжением, закрывается за счет отсутствия напряжения.
Для эксплуатации в домашних условиях больше подходит первый вариант, нормально-открытый, так как отсутствие напряжения не повлияет на качество работы анализатора.
Какие бывают
Сейчас на рынке продаются разные сигнализаторы утечки газа, они делятся по принципу работы, по виду чувствительного элемента и по типу обнаруживаемого газа (угарный, углекислый и природный). По принципу работы означает, что есть проводные устройства, подключающиеся к сети на 220 вольт, а есть беспроводные приборы. Их функционирование зависит от аккумулятора, что весьма удобно, когда в доме отключено электричество.
Чувствительный элемент бывает трех типов: полупроводниковый, каталитический и инфракрасный. Самые недорогие – это с полупроводниковым элементом, их чаще всего и покупают обычные владельцы недвижимости. Каталитические анализаторы используются на крупных предприятиях в промышленности, их действие основывается на горении газа и разложение его на углекислый газ и воду. Инфракрасные устройства пропускают газ через свои лучи и с предельной точностью определяют лишнюю концентрацию.
