Монтажные схемы водяных теплых полов в частном доме

Подбор комплектующих для теплых полов

Для устройства такой системы следует подобрать ряд комплектующих элементов:

Если отопление выполняется с подключением к локальному источнику, необходим газовый или электрический котел. Его мощность должна на 18-20% превышать общую мощность будущей системы. Насос циркуляционного типа. Устройство теплого пола требует наличия насосного оборудования, которое будет перемещать жидкость-теплоноситель

Важно помнить, что при площади более 100 квадратных метров требуется увеличение мощности оборудования. Трубы

Эти изделия могут быть медными, металлопластиковыми или полипропиленовыми

Наиболее качественной считается первая разновидность: медь отлично проводит тепло, прочна и долговечна, однако такие трубы стоят дороже. Металлопластиковые изделия оптимально сочетают стоимость и качество, их легче согнуть, они имеют небольшой вес и устойчивы к перепадам температуры. Полипропиленовые трубы стоят дешевле всего, но их срок службы невелик. Сечение изделий варьируется в пределах 15-20 мм. Утеплитель, в качестве которого может применяться полиэтилен, пенополистирол или минеральная вата. Монтируя теплый водяной пол, не забудьте о покупке теплосчетчика: это актуально при подключении к центральной сети. Коллекторный шкаф для установки терморегуляторов и соединения контурной трубы с централью. Армирующая сетка для усиления стяжки пола. Элементы для создания стяжки (бетон, демпферная ленты и фиксаторы).

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

  • Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
    Деревянная система водяного теплого пола
  • Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

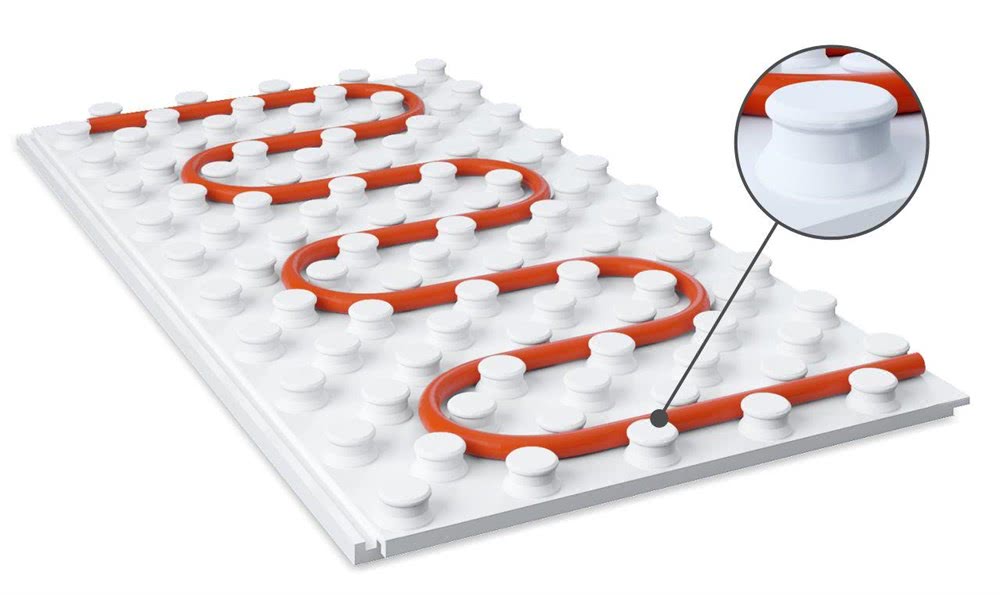

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Какая лучше схема отопления двухэтажного дома

Если для отопления небольшого одноэтажного частного жилого дома можно использовать обычную каменную или кирпичную печь, то для обогрева больших домов и коттеджей, более эффективными являются всевозможные схемы водяного отопления двухэтажного дома, рассчитанные на использование газовых или твердотопливных нагревательных котлов.

Вариант 1. Однотрубная схема подключения

Наиболее постой, но в то же время наименее эффективной является однотрубная схема системы отопления двухэтажного дома, представляющая собой цепочку радиаторов отопления, установленных в разных комнатах, которые последовательно соединены между собой при помощи металлических или пластиковых водопроводных труб.

Варианты подключения радиаторов в двухэтажном доме по двухтрубной и однотрубной схеме

Такой вид подключения позволяет минимизировать количество используемых материалов и выполняемых работ, однако при этом он обладает некоторыми существенными недостатками.

  1. Разогретая вода, проходя по трубам и радиаторам, отдает свое тепло неравномерно, и по мере продвижения к удаленным комнатам дома, постепенно остывает.
  2. Для компенсации этого явления, чтобы увеличить площадь теплоотдачи, в удаленных помещениях требуется устанавливать большее количество водяных радиаторов.
  3. При таком варианте подключения, становится невозможным своими руками отрегулировать оптимальную температуру для каждого отдельно взятого помещения в жилом доме.

Однотрубная схема отопления

Вариант 2. Подключение по двухтрубной схеме

Более эффективной, но в то же время более дорогостоящей является двухтрубная схема водяного отопления двухэтажного дома, монтаж которой требует расхода большего количества материалов и трудовых затрат.

При таком подключении каждый водяной радиатор по отдельности, входным патрубком соединяется с прямым контуром отопления, а выходным патрубком – с обратным контуром отопительной системы.

Подключение первого и второго этажа по двухтрубной схеме

Для двухэтажных домов такой вариант подключения считается наиболее оптимальным, так как обладает следующими преимуществами:

  1. Благодаря равномерной теплоотдаче, обеспечивается одинаковый прогрев всех помещений жилого дома, независимо от их взаимного расположения относительно отопительного котла.
  2. Отдельное подключение каждой секции дает возможность самостоятельно регулировать необходимую температуру для каждой конкретной комнаты или помещения жилого дома.
  3. Более эффективное распределение тепла приводит к повышению энергоэффективности всей системы, а соответственно к существенной экономии топлива.

Двухтрубная схема отопления в двухэтажном доме

  Кроме всего прочего, подключение по двухтрубной схеме позволяет убрать с посторонних глаз магистральные прямые и обратные трубопроводы, разместив их под чистовым полом, или за элементами декоративной отделки стен.

Вариант 3. Комбинированная схема подключения

При проектировании и строительстве жилого дома с системой теплых полов, наиболее рациональной будет комбинированная схема отопления частного двухэтажного дома, сочетающая в себе одновременно однотрубное и двухтрубное подключение.

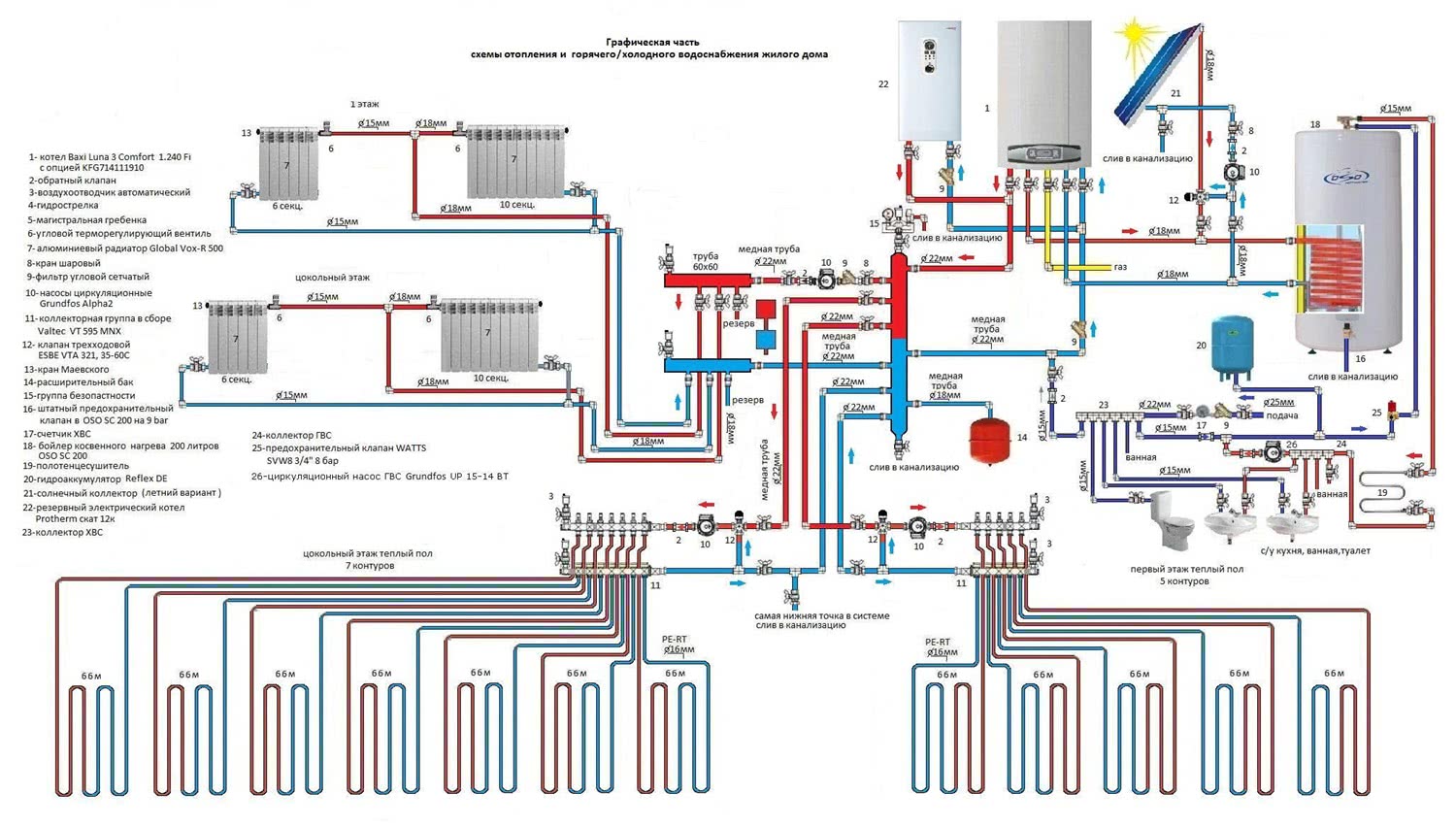

Проект системы отопления с комбинированной схемой

 В этом случае, параллельно прямому и обратному трубопроводу, через трехходовой кран подключается отдельный коллектор для теплоносителя. К нему, в свою очередь,  последовательно присоединяется система теплого водяного пола.

Такое подключение обладает всеми преимуществами двухтрубной схемы. Кроме того, зтот вариант позволяет по отдельности включать радиаторы отопления и систему теплого пола, что дает возможность более гибко регулировать необходимую температуру в помещении.

Принципиальная схема комбинированного подключения теплого пола и водяных радиаторов

  Параллельно водяным коллекторам системы теплого пола, также можно подключить водяные обогреватели и полотенцесушители, расположенные в ванной комнате, в душевой или на кухне.

Установка теплого пола

Рассмотрим, как произвести монтаж теплого пола своими руками бетонным способом:

Сначала нужно произвести разметку на полу, где будут лежать трубы. Затем поверхность пола нужно утеплить с помощью пенопласта или пенополистирола, которые позволяют теплу направляться вверх, а не греть потолок соседей.

Далее необходимо уложить демпферную ленту по периметру комнаты, которая предназначена для компенсации теплового расширения стяжки из бетона. После этого на теплоизоляционный материал следует уложить арматурную сетку, которая делает стяжку более прочной и к ней производится крепление труб отопления. Укладка труб производится, как правило, по спирали. Однако могут быть и другие способы: змейкой или двойной змейкой, спиралью со смещением центра и т.д.

Отопительные трубы для водяного пола нужно крепить к арматуре при помощи специальных хомутов, оставляя небольшой зазор в креплении, так как трубы под воздействием тепла изменяют свои размеры. Расстояние между трубами должно составлять от десяти до тридцати сантиметров, а от стены не меньше семи сантиметров. Один конец отопительного контура следует подключить к подаче воды, а второй к обратному коллектору. Длина контура может составлять до шестидесяти метров. Между контурами нужно сделать деформационный шов. При укладке трубы в этот шов на нее необходимо надеть специальный гофрированный корпус.

Когда все крепежные работы будут выполнены, обязательно нужно будет произвести испытание всей системы отопления на предмет выявления протечек и разрыва труб. Давление в контуры нужно подавать с превышением в 1,5 раза. После этого необходимо залить всю конструкцию специальным раствором для оборудования теплых полов.

При решении задачи как сделать водяной теплый пол, можно использовать настильный способ при помощи полистирола:

  • В специальные полистирольные плиты с пазами укладываются пластины, которые распределяют тепловую энергию. Монтаж начинается также с утепления поверхности пола, затем укладываются плиты из полистирола.
  • Далее в эти плиты нужно уложить тепловые пластины, в которые вставляются трубы контура отопления. Эта система применяется для ограничения нагрузки на перекрытия или в случае, когда высота помещения невелика.

В домах, построенных из древесины, изготовление водяных теплых полов своими руками немного отличается от вышеизложенного. В качестве теплоизолятора здесь могут применяться минеральная вата или полистирол, которые плотно укладываются между лагами пола. Существуют два вида монтажа: модульный и реечный способ.

  1. Есть специальные модули, в которых сделаны каналы для труб отопления.

  2. В реечном способе трубы теплового контура и тепловые пластины нужно укладывать между частями ДСП, которые имеют толщину от 150 до 300 миллиметров. Эти детали из ДСП необходимо крепить к основанию пола саморезами на расстоянии двух сантиметров. Между ними укладываются пластины из алюминия, в пазы которых следует положить трубы отопления. Сверху на пластины из алюминия нужно положить прокладку из вспененного полиэтилена или картона для поглощения влаги. Затем доски пола.

Устройство водяного пола

Состоит водяной теплый пол из:

  • медных либо металлопластиковых труб;
  • бетонной стяжки с армирующей сеткой и демпферной лентой;
  • гидроизоляции;
  • утеплителя (обычно экструдированный пенополистирол);
  • отражающего вверх тепло экрана из алюминиевой фольги;
  • коллекторно-смесительного узла.

В большинстве случаев трубы ТП размещаются в заливаемом слое бетона. Это классический вариант устройства подобной системы отопления. Однако здесь применима и сухая стяжка в виде настила из фанеры и ГВЛ. Но при самостоятельном монтаже предпочтение обычно отдается мокрой технологии с заливкой песчано-цементного раствора.

Бетонный слой дольше прогревается, но зато потом и дольше держи в себе тепло, постепенно отдавая его комнате. При этом бетон можно как замешать самому на месте из цемента и песка, так и взять для этого готовую смесь для стяжки пола от того или иного производителя. Главное не использовать при заливке водяного ТП растворы на гипсе. Они с подобной обогревательной системой несовместимы.

Устройство теплого пола

Подключение к индивидуальному котлу отопления

Наличие в квартире или частном доме индивидуального котла для отопления снимает все организационные проблемы для разрешения установки водяных теплых полов. В этом случае подключение теплого водяного пола никаких разрешений не требует. В зависимости от условий расположения и эксплуатации объекта котлы могут быть различного вида:

  • на газовом топливе;
  • на жидком топливе (солярка, мазут);
  • твердотопливные: дрова, пилеты, уголь;
  • электрические;
  • комбинированные.

В квартирах многоэтажных домов чаще всего используются газовые или электрические отопительные котлы, подключение в центральную систему отопления контура теплого пола не требуется. В данном случае схема отличается незначительно, а функциональное назначение основных элементов остается прежним.

Схема системы водяной теплый пол в частном доме с автономным котлом

Основные элементы:

  • котел;
  • расширительный бачок;
  • манометр;
  • циркуляционный насос;
  • коллектор для теплого пола;

В отличие от случая с центральным отоплением, подключение теплого пола к котлу не требует установки трехходового клапана для регулировки температуры теплоносителя. Его установка не обязательна, изменение температуры делается с панели управления котлом. Датчики контроля температуры тоже находятся на внешней панели управления.

Расширительный бачок служит для поддержания в системе стабильного давления, при нагревании объем жидкости увеличивается. Чтобы не разрушился коллектор теплого пола, насос и другие дорогостоящие элементы в системе трубопровода, бачок компенсирует расширение объема теплоносителя. Манометр показывает величину давления в трубах. Главное – перед тем, как залить раствором теплый пол, нужно проверить работоспособность всех узлов.

Панель управления на корпусе котла

Независимо от  модификации устройства и его производителя все панели имеют основные опции, а некоторые дополнительные функции программирования:

  • кнопки или регуляторы увеличения и уменьшения температуры теплоносителя на подаче;
  • кнопка автоматической установки комфортного, экономичного температурного режима, комнатного – 20-22 ̊С;
  • возможно программное управление, установка режимов «зима», «лето», «каникулы», «функция защиты системы от замерзания жидкости».

Как делать конкретные настройки для котлов с различными панелями управления, описывается в инструкциях по эксплуатации. Заливка водяного теплого пола раствором для отдельного котла делается так же, как для центрального отопления.

Выносная панель управления

Какое отопление лучше: теплый водяной пол или батареи


что лучше теплый водяной пол или радиаторы

В большинстве случаев выбор системы отопления стоит именно между водяным теплым полом или радиаторами. Для того чтобы определиться, достаточно сравнить оба варианта по нескольким ключевым признакам, которые позволят оценить все возможности, плюсы и минусы технологий.

Экономичность

Это один из самых важных вопросов, который в перспективе будет определять объем ежегодных/ежемесячных затрат на отопление. Если сравнивать оба варианта по распределению потоков горячего воздуха в помещении, окажется, что наибольшее тепло батареи остается рядом с ней. Нагрев от теплого пола происходит по всей площади комнаты.

Установка батарей всегда выполняется под окном, чтобы избежать интенсивного образования конденсата. Но это же решение становится причиной того, что в этой же зоне происходит интенсивная потеря тепла. К тому же при недостаточном утеплении стен из-за высокой разницы температур ситуация усугубляется.

Также эффективность использования теплого пола повышается за счет того, что в процессе его работы происходит нагрев бетонной плиты, которая и становится мощным источником тепла, а радиатор способен воздействовать только на находящийся рядом воздух. В итоге экономия при использовании теплого пола составляет в среднем до 30%.

Что дешевле водяной теплый пол или радиаторы

В данном случае многое зависит от площади помещений и устанавливаемого оборудования. Но ввиду большого объема работ по устройству бетонных стяжек, скрытой прокладки трубопроводов, необходимости привлечения профильных специалистов для выполнения таких задач стоимость оборудования и его монтажа при использовании радиаторной системы будет ниже.

Инерционность

Скорость нагрева помещения при включении отопления – важный вопрос, который во многом определяет степень комфорта использования системы. В данном случае решить, что лучше теплый водяной пол или радиаторы будет не просто. Особенность первого варианта состоит в том, что по объективным причинам на нагрев бетонной плиты уйдет больше времени, чем радиатору, воздействующему на воздух. Но при этом и остывание при выключенном отоплении с использованием теплого пола будет происходить намного медленнее. В этом отношении решение о том, это плюс или минус водяных теплых полов может принять для себя только сам пользователь.

Ремонтопригодность

Главной проблемой в данном случае становится вопрос доступности установленного оборудования, трубопроводов. Для водяных теплых полов это минус, но в то же время при условии грамотно подобранного оборудования, корректного проектирования и монтажа системы срок службы скрытого отопления без необходимости ремонта будет равен времени эксплуатации труб. То есть в среднем около 50 лет вскрывать стяжку не придется. Оборудование на основе радиаторов всегда открыто для доступа, но при этом и ремонт ему требуется гораздо чаще.

Аргументов в пользу каждого из вариантов достаточно много, но при этом оптимальным решением в большинстве случаев становится использование комбинированной системы с использованием обеих технологий. При этом все плюсы и минусы теплых водяных полов и радиаторов будут учтены и использованы так, чтобы в итоге проект только выиграл от их совместного использования.

Выбор радиаторов и труб

Любая отопительная система имеет свои характерные особенности, которые необходимо учесть, чтобы точно знать, как лучше сделать отопление в квартире. Особняком во всем этом стоит выбор отопительных приборов – там, где одни батареи подойдут идеально, другие окажутся недостаточно эффективными и надежными.

Самое простое и безболезненное решение, связанное с выбором комплектующих для отопления – обратиться к профильным специалистам, которые проведут полный анализ конкретных условий и подберут для них наиболее подходящие элементы. Впрочем, при грамотном подходе к делу можно провести эту работу и самостоятельно – достаточно будет рассмотреть особенности всех возможных комплектующих и разобраться, при каких условиях нужно применять определенный тип элементов.

Сооружение водяной системы

Изготовить своими руками теплый водяной пол в ванной комнате — задача посложнее, но почему бы не попытаться с ней справиться… Нам предстоит собрать конструкцию из труб и соединить их с источником горячей воды.

Для трубопровода подходят трубы металлопластиковые и полиэтиленовые. Оба материала обладают гибкостью и низким гидравлическим сопротивлением.

Основательная теоретическая подготовка

Одним отопительным контуром можно покрыть площадь до 20 кв. метров, что для ванной комнаты достаточно, но если пол планируется разделить на автономные зоны, то подавать воду в них надо через распределительный коллектор.


Сборка коллектора состоит в том, чтобы соединить все его секции с насосом и смесителем, установить термометры, краны, воздухоотводчики. После этого собранный распределитель можно закреплять на стене и подводить к нему трубы

Коллектор должен быть с регуляторами расхода. При одинаковой подаче воды в разные по длине контуры, греть они будут неравномерно. Хуже нагреваться будет более протяженный контур. Более того, ток воды в нем может даже остановиться из-за сильного сопротивления. Для устранения этих неприятностей используются регуляторы расхода в коллекторе.


Смеситель – также необходимая вещь. Максимальная температура нагрева в полах — 50°C, в отопительные радиаторы вода подается при более высоких температурах. Если отводить воду из общей системы отопления в пол, то ее надо разбавить холодной водой до нужной температуры, что и делает смеситель

Ряд строгих условий для того, чтобы приступить к монтажу:

  1. Наличие отопительной системы закрытого типа с использованием циркуляционного насоса.
  2. У двухконтурного котла должен быть запас мощности.
  3.  Все работы выполняются при полностью отключённой системе отопления.

Трубы нужно освободить от теплоносителя.

В толще теплого пола можно выделить обязательные функциональные прослойки:

  • основание;
  • гидро- и теплоизоляция;
  • трубопровод из прочных труб;
  • бетонная стяжка или гипсоволокно;
  • декоративное покрытие пола.

В деревянных домах тоже можно делать водяной пол, но следует  побеспокоиться о надежной гидроизоляции. Ее нужно произвести в несколько слоев, только так деревянная основа пола прослужит многие годы без ремонта.

Поэтапное руководство по монтажу водяного пола

Сооружение водяной системы является циклом, включающим стандартные виды работ.

Этап 1. Очищаем пол, в случае необходимости демонтируем старое покрытие.

Этап 2. Гидроизоляция пола. На пол настилаем гидроизоляционную пленку. Желательно одним куском, но если полос несколько, то их надо укладывать внахлест и швы соединять паяльной лампой. Водоизоляционный материал должен захватывать и поверхность стен (до 10 см вверх).

Этап 3. Заливаем смесью керамзита и цемента черновую стяжку (толщина 3-5 см). Тщательно высушиваем (до недели), в первые дни сбрызгивая поверхность водой, чтобы не допустить трещин.

Этап4. Утепляем поверхность пенопластом, полистиролом или другим аналогичным материалом. Поверх расстилаем полиуретан с фольгированным отражающим покрытием. Стыки проклеиваем скотчем. Теперь тепло от труб будет направлено только в сторону помещения.

Этап 5. Укладываем трубы.  Изгибаем их согласно разработанной схемы, выдерживаем в промежутках между трубами по 15-20 см. Полученную изогнутую конструкцию крепим. Подключаем трубу подачи воды к распределяющему потоки коллектору.


Укладка труб “змейкой” наиболее распространена. Альтернативой является укладка “улиткой”. Первый вариант более прост в укладке, но дает неравномерный обогрев. Во втором варианте обогрев в целом более равномерный, но могут быть холодные участки пола, так как между подающими витками лежат витки обратного хода

Этап 6. Включаем подачу теплоносителя и проверяем, нет ли в системе утечки воды.

Этап 7. Делаем вторую стяжку тем же раствором, что и черновую. Если в черновой стяжке допускались неровности до 5 мм, то сейчас предварительно устанавливаем рейки-маяки, чтобы идеально выравнять поверхность.


Одно из предназначений стяжки теплого пола – накопление тепла. С толстой стяжкой у водяного пола аккумуляция тепла выше

Чистовой слой стяжки сохнет 5-7 дней — столько же, сколько и черновой. После полного высыхания можно приступить к отделке пола и уложить половую плитку.

13 Правил при монтаже и проектировании теплого пола

Теплоизоляционные плиты

Без точного расчета и проектирования могут обнаружиться недостатки в виде отсутствия достаточного тепла или излишние теплопотери.

В дальнейшем это грозит приобретением дополнительных приборов отопления или повышенной температурой и мокрыми окнами в помещении.

Что еще:

1. Изоляция под конструкцией теплого пола должна быть соответствующей толщины во избежание теплопотерь по направлению вниз от пола.

2. Между стяжкой и конструкцией необходим деформационный шов для исключения трещин на поверхности пола.

3. Балансировка петель теплого пола должна быть выполнена качественно.

4. Нельзя подключать напрямую теплый пол к радиаторному отоплению, так как максимальная температура теплоносителя составляет не более 55градусов С, что существенно ниже температуры в радиаторе.

5. Петли труб теплого пола выполняют необходимой длины, избегая чрезмерно длинных

6. Во избежание разгерметизации системы обогрева рекомендуется использовать качественные трубы и фасонные детали для ровной укладки.

7. Температура теплоносителя в контуре под рабочим давлением при схватывании стяжки не должна быть выше 25 градусов С

8. Наличие полного высыхания (затвердевания) бетона от 17 до 29 дней.

9

Важно соблюдать заданный шаг укладки труб

10. От наружных стен должен быть сделан отступ.

11. На выходе из бетонной плиты на трубе должна присутствовать гофра или изоляция.

12. В процессе установки необходимо исключить переломы труб при пересечении температурного деформационного шва.

13. Управление температурой лучше производить с помощью автоматики, это даст максимум комфорта и экономии денег на долгие годы.

Составляем проект тёплого водяного пола

Как известно, наиболее правильным решением является, установка контуров отопления напольного покрытия в загородных домах имеющих котлы на газовом или твёрдом топливе. Такая система более эффективна, и менее затратна в плане энергоресурсов. Поэтому перед тем как выполнять монтажные работы, рекомендуется составить подробный проект тёплого водяного пола и по возможности всей системы отопления. На данном этапе необходимо определиться с видом материала для каждого слоя, а также вычесть примерное его количество.

Составляя проект тёплого водяного пола в частном доме, необходимо принять во внимание регион вашего проживания. Ведь от этого будет зависеть шаг укладки отопительных контуров

В областях с умеренным климатом:

  • При качественной теплоизоляции жилища-шаг не менее 20 см.
  • При отсутствии утеплителя-шаг 10см.
  • Если помещение большое и имеет частичное утепление, то шаг может быть разным. Возле утеплённых стен-больше, у холодных-шаг меньше.

Все расчёты рекомендуется делать на тетрадном листке в клетку, где каждая клетка будет являться шагом расположения контуров тёплого водяного пола.

Преимущества и недостатки системы

  • высокая энергетическая эффективность;
  • надежность;
  • длительный, не менее 50 лет, срок службы.

ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от радиаторов и более эффективно использовать пространство комнаты. Особенно важен этот момент в помещениях небольшого размера.

Наряду с преимуществами, у системы есть ряд недостатков. Самый значительный – невозможность его использования в многоквартирных домах с центральным отоплением.

Теоретически можно подать заявку в обслуживающую МКД организацию, пройти бесконечный цикл проверок и согласований и получить добро на монтаж системы. Практически – положительное решение этого вопроса скорее исключение из общей практики.

Отказ УК на установку теплого пола в МКД вполне обоснован. Давление и температура в централизованной отопительной системе высокое, поэтому даже малейшая ошибка при монтаже может обернуться самыми неприятными последствиями для владельцев квартиры и соседей снизу. При аварии и соседи сверху надолго останутся без отопления. В связи с этим в многоквартирных домах стоит останавливать выбор на установке электрического теплого пола.

При выборе телого пола важно, чтобы у дома была хорошая теплоизоляция

К минусам также можно отнести высокую стоимость оборудования и длительность процесса монтажа. На укладку всех слоев пирога необходимо не менее 30 дней.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Одно из главных условий качественного функционирования системы теплого пола – качественная теплоизоляция строения. Теплопотери свыше 100 Вт/м2 сделают работу данного вида ОС неэффективной.
