Правила создания вентиляции в бассейне: схемы, способы, расчеты

Оглавление

Приточно-вытяжная система циркуляционного типа

Для того чтобы понять принцип работы системы вентиляции в бассейне частного дома, разберёмся с её основными узлами и принципом работы.

Основные узлы:

  • воздухозаборник чистого воздуха с улицы;
  • система воздуховодов;
  • механические возбудители движения воздушной массы;
  • системы очистки, подогрева/охлаждения, конденсации, рециркуляции;
  • датчики контроля состояния воздуха помещения;
  • автоматические системы контроля состояния воздуха помещения.

Выбор основных узлов вентиляции

Приточно-вытяжная система циркуляционного типа представляет собой совокупность двух основных узлов: воздухозаборник и воздуховоды. Это наиболее распространённая вентиляция для бассейна в коттедже. Её особенностью является простота монтажа и доступная стоимость на рынке вентиляционного оборудования.

В качестве притока используется осевой или центробежный вентилятор, оснащенный электродвигателем. Выбор типа вентилятора зависит от площади помещения и площади глади воды в бассейне. Также, выбор мощности электродвигателя зависит от ряда факторов:

  • частота пользования бассейном;
  • размеры помещения;
  • продолжительность разового посещения бассейна.

По воздуховодам воздух с улицы поступает в помещение.

Устройство выходов вентиляционных каналов требует повышенного внимания и учёта ряда факторов. При наличии окон в помещении, в зимнее время (при отрицательных наружных температурах воздуха) на них будет образовываться конденсат.

Секреты правильного проектирования вентиляции

Необходимо учитывать несколько важных аспектов в проектировании вентиляции бассейнов:

  1. на холодных поверхностях будет образовываться конденсат;
  2. прохладный свежий воздух направляется вниз, вытесняя влажный теплый;
  3. объём притока должен быть равен объёму оттока;
  4. вода испаряется быстрее при направлении приточного воздуха прямо на неё.

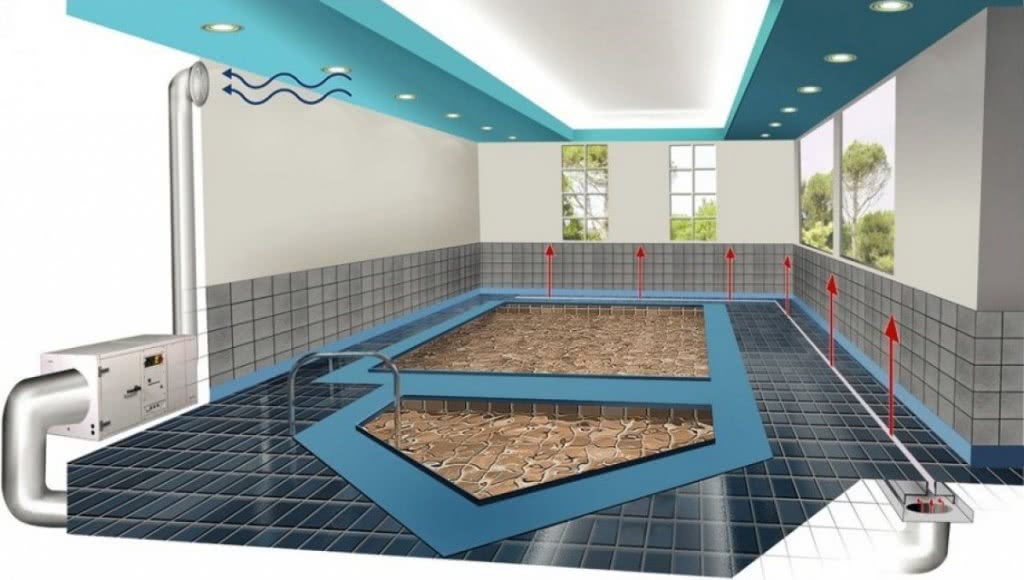

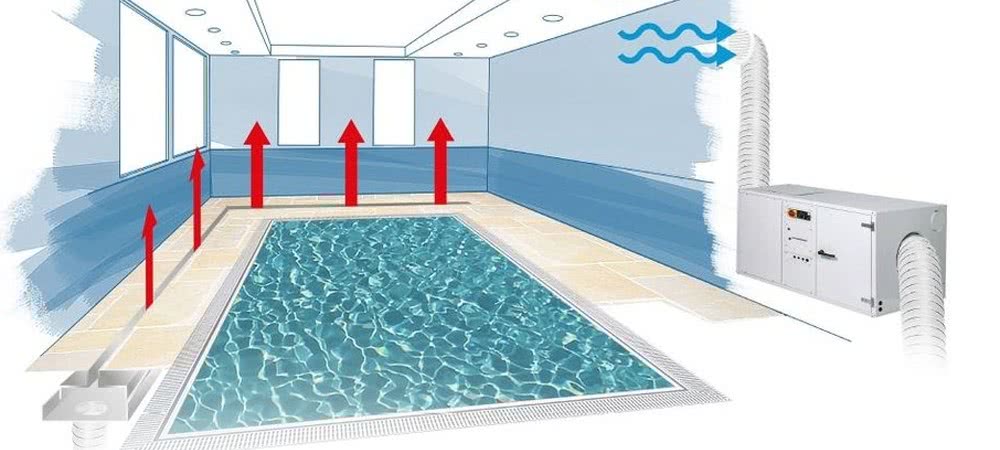

Для предотвращения образования конденсата на поверхности окон поток приточного воздуха следует направлять вдоль окон, сверху вниз. Такое движение воздуха обеспечит воздушную «стенку» от морозного воздуха, поступающего с улицы через щели окон, а так же позволит равномерно вытеснять отработанный воздух к потолку.

Соответственно, вытяжные каналы размещаются ближе к потолку. Дополнительно следует установить обогрев приточного воздуха для возможности использования системы в зимнее время.

Систему вытяжки целесообразнее делать автономно от притока. Это позволяет проводить отвод излишней влаги, когда бассейном никто не пользуется. При отсутствии людей в помещении включать приток необязательно, хватит одной вытяжки. Отсюда и экономия денежных средств.

Инструменты и материалы, необходимые для монтажа вентиляции

  • Устройство вентиляции в бассейне выполняется по такой же технологии, что и монтаж обычной.
  • Предпочтение отдают воздуховодам, имеющим круглое сечение.
  • Воздуховоды из нержавеющей стали или пластиковые на вытяжной линии.
  • Воздуховод, через который осуществляется забор холодного воздуха, должен быть утеплён. Толщина теплоизоляции не менее 50 мл.

Рекомендуется устанавливать на выходах вентилятора шумоглушители, виброопоры, использовать вентиляторы с регуляторами скорости. Соблюдение этих правил и использование шумоизоляционных материалов сделают посещение бассейна наиболее комфортным.

Работа вентиляционных установок

Для оборудования систем вентиляции бассейнов используются специальные вентиляционные установки. Обычно они имеют два основных режима функционирования: рабочий (дневной) и дежурный (ночной).

Рабочий режим используется во время работы бассейна, когда в его зале присутствуют люди. В этом режиме приточная система вентиляции должна обеспечивать поступление в помещение заданного по проекту объема свежего воздуха, который рассчитывается на основе санитарных норм. Осушение может обеспечиваться путем ассимиляции влаги наружным воздухом или совместным действием ассимиляции и конденсационного осушения. Во втором случае комбинированный способ осушения позволяет повысить эффективность удаления избыточной влаги при меньших энергозатратах на работу системы.

Дежурный режим задействуется в период, пока бассейн закрыт. Он не предусматривает постоянную подачу в помещение свежего воздуха, что позволяет не расходовать энергию на его нагрев. Система работает в режиме рециркуляции, перемещая по кругу воздушные массы внутри помещения. Уровень относительной влажности контролируется автоматикой, которая при его чрезмерном повышении включает конденсационный осушитель. Если вентсистема не оборудована конденсационным осушителем, то автоматика включает подачу уличного воздуха в необходимом объеме для обеспечения ассимиляции влаги. Также в дежурном режиме может предусматриваться автоматическое настраиваемое проветривание, которое предусматривает кратковременную подачу наружных воздушных масс. За счет этого поддерживается свежесть воздуха в помещении и не накапливаются неприятные запахи.

Помимо рабочего и дежурного, некоторые вентиляционные системы могут иметь аварийный режим. Он задействуется при выходе из строя осушителя и резком увеличении уровня влажности сверх нормативного значения. При аварийном режиме повышается приток свежего воздуха, что обеспечивает усиленную ассимиляцию влаги и позволяет снизить уровень относительной влажности в помещении.

Современные приточно-вытяжные вентиляционные установки для бассейнов оснащаются цифровой автоматической системой. В таких установках режимы работы настраиваются однократно при выполнении пусконаладочных работ. При дальнейшей эксплуатации не требуется изменение настроек, достаточно только переключать рабочий и дежурный режим. Если вентиляционная установка имеет более простую автоматику, а также при использовании неспециализированной установки во время эксплуатации системы пользователь должен задавать нужные настройки, например, изменять скорость вентилятора, устанавливать уровень влажности и т.д. в зависимости от внешних факторов. Недостаточный уровень автоматизации не позволяет добиться оптимального энергопотребления с обеспечением наиболее комфортных микроклиматических условий.

Требования к вентиляции

Чтобы человек чувствовал себя комфортно, установленная система вентилирования должна поддерживать определённые параметры:

  • температуры;
  • влажности;
  • объёма свежего потока;
  • соотношения входящего и удаляемого воздуха;
  • подвижности потоков.

Температура

Этот параметр влияет на состояние людей и на увлажнение воздуха. При повышении температуры интенсивнее происходит испарение. Рекомендуется в частных закрытых водоёмах поддерживать параметр воды на уровне около 28°С, а воздуха выше на 1-2°С.

В прямоточной вентиляции бассейна индивидуального коттеджа подогрев входящего потока осуществляют специальными калориферами. Это наиболее простой вариант.

В приточно-вытяжной вентиляции бассейна дополнительно устанавливаются теплообменники рекуператоров, чем экономится энергия. Чаще всего используют пластинчатые образцы в комплекте с тепловым насосом. Чтобы не перегревать помещение, при длительной жаре на улице, следует использовать устройство охлаждения.

Влажность

От этого параметра зависит сохранность всего помещения. Большое содержание влаги отрицательно влияет на отделку стен и конструктивные элементы.

Установлено, что относительная влажность воздушной среды изменяется в зависимости от температуры. Но увеличение её сказывается на самочувствии людей. Снижение температуры всего на 1°С вызывает возрастание влажности на 3,5%. Чтобы уменьшить этот показатель, применяют 2 метода:

  1. Разбавление (ассимиляция) наружным более сухим составом и одновременное удаление влажного. Метод эффективен зимой и в тёплый засушливый период, но не подойдёт для дождливой погоды.
  2. Осушение конденсацией, когда влага выпадает на холодной поверхности теплообменника, встраиваемого в вентиляционную установку. Такую установку называют холодильной машиной. Она выполняет 3 функции:
  • нижение влажности воздуха;
  • перенос тепла от удаляемых потоков к приточным;
  • охлаждение входящего воздуха (при необходимости), для этого направление циркуляции хладагента изменяют на противоположное.

Нормы влажности воздуха для закрытых бассейнов установлены санитарными правилами и не должна выходить за диапазон 40–65%. Для тёплого периода допускается поддерживать этот показатель чуть больше. В таких условиях стены помещения тёплые, меньше вероятность выпадения конденсата. По временам года рекомендуют следующие величины относительной влажности воздушной среды в бассейне: летом – не больше 55%, зимой до 45%.

Количество входящего воздуха

Установленные санитарные нормы определяют минимальный объём воздуха, который требуется подать на одного человека, а также для уменьшения влаги, при отсутствии осушителя. Чем на большее число людей рассчитан бассейн, тем мощнее вентиляция должна быть. Летом обычно подают больше воздуха, так как его влажность выше.

Соотношение объёмов приточного и вытяжного воздуха

Важным условием эффективности вентиляции внутри крытого бассейна является создание небольшого разряжения. Это достигается превышением объёма удаляемого воздуха над приточным примерно на 10–15%. В результате этого влага и запахи не распространяются за пределы бассейна, не попадают в другие части дома, а уходят в вентиляцию.

Подвижность воздуха

В помещениях для жилья, при отсутствии людей, допускается отключать вентилирование на некоторое время. Однако в бассейне она должна создавать постоянное движение потоков, обеспечивая шестикратный воздухообмен. Если этого не делать, то возле охлаждённых поверхностей возникают застойные зоны. В таких местах температура падает ниже точки образования росы, в результате появляется конденсат.

Зимой, когда для уменьшения влажности нужен меньший объём наружного воздуха, используют устройство с камерой смешения, которая совмещает в определённой пропорции потоки и подаёт в помещение.

При проектировании вентиляции следует рассчитать оптимальное расположение воздухораспределителей. Они устанавливаются так, чтобы свежий воздух проходил возле охлаждаемых элементов, но не образовывал сквозняков в районе купания и отдыха. Излишняя подвижность воздушных масс возле людей и воды создаёт дискомфорт и увеличивает испарение.

Система кондиционирования

В коттедже устанавливаются агрегаты для кондиционирования на базе одной или нескольких мульти-сплит-систем, к примеру, Super Multi Plus (RMX) Daikin. Такая конфигурация совмещает в себе высокую мощность и простоту монтажа.

К наружному блоку этой модели кондиционера можно подсоединить до семи внутренних блоков различного модельного ряда, что позволяет гармонично вписаться в дизайн интерьера. Каждый внутренний блок работает независимо исходя из климатических условий помещения, в котором он находится. Кроме того, кондиционеры способны работать как в режиме охлаждения, так и в режиме теплового насоса. При этом желаемую температуру можно выбрать с помощью индивидуальных для каждого блока пультов ДУ. И также предусмотрены режим вентиляции и режим осушения воздуха.

Благодаря инверторному управлению компрессором такие мульти-сплит-системы дают экономию 30% электроэнергии. Помимо этого, инверторная технология позволяет поддерживать в помещениях более комфортные условия, не допускать резких колебаний температур.

В заключение можно отметить, что приведённые в примерах марки оборудования брендов климатической техники отвечают наивысшим требованиям современных энергосберегающих технологий, однако сегодня можно найти и другие достойные варианты комплектации системы создания микроклимата в коттедже.

Рейтинг ТОП-10 в 2020 году: бризеры, рекуператоры, проветриватели для частного дома и квартиры

Разработка проекта вентиляции для бассейна

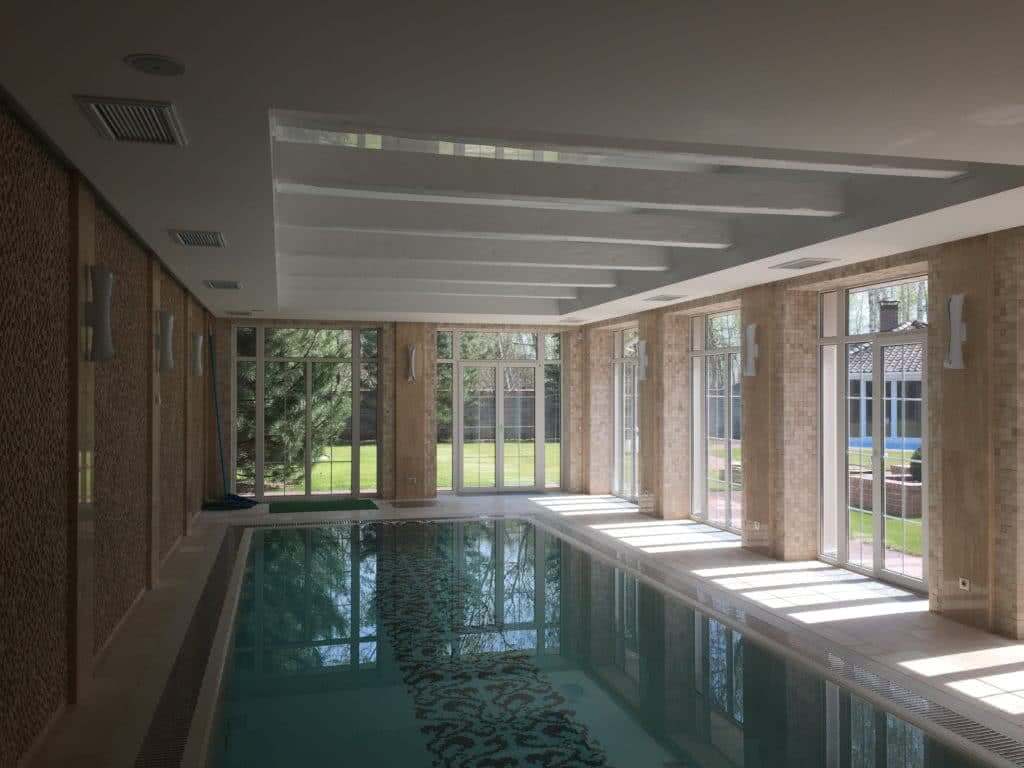

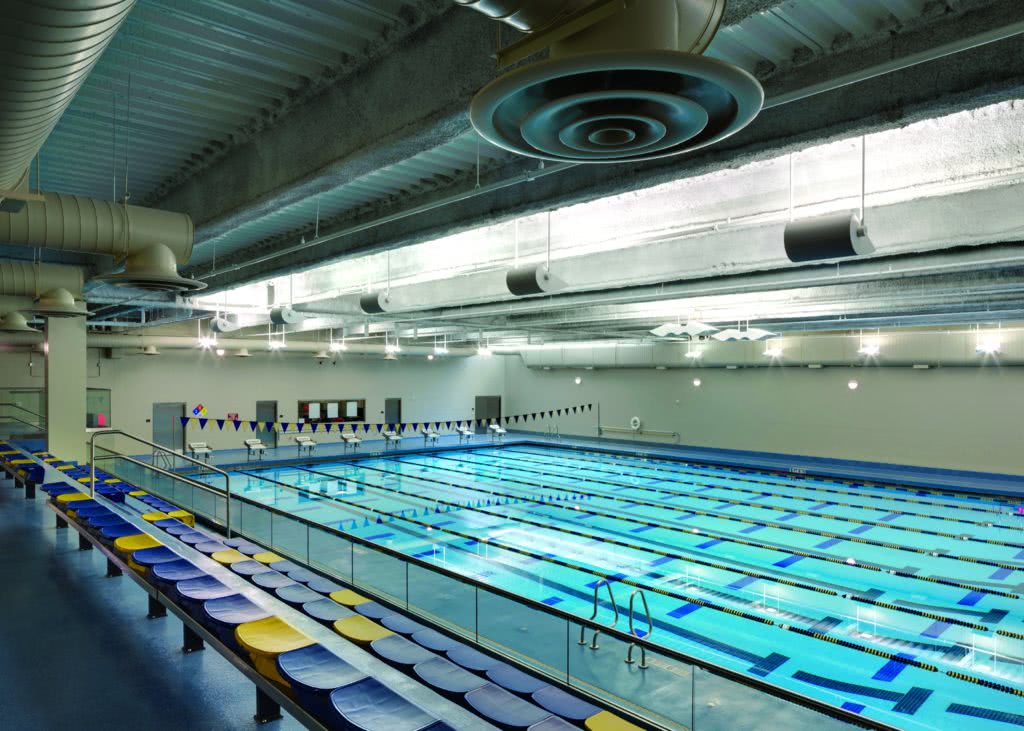

Вентилируемое помещение бассейна

Схема оборудования – ответственная задача для специалистов. Создание вентиляционного устройства – процесс, включающий много факторов. Профессионально установленная вентиляционная составляющая может быть выполнена только специалистом.

При проектировании необходимо помнить:

  • влажные и подогретые потоки воздуха устремляются вверх;
  • на поверхностях оседает конденсатная жидкость;
  • оборудовать вентиляцией возможно соседнюю комнату, под резервуаром, опоясывая его.

Условие комфортности – отсутствие сквозняков. Это достигается нивелированием количества входящих и исходящих воздушных масс.

Актуальная характеристика вентиляции – температурный фон приточного воздуха. Профессионально отслеженные температурные данные позволяют экономить на подогреве помещения

При создании проекта берутся во внимание расходные данные воздушных потоков

Все данные, учитываемые при расчете:

  • параметры водной территории;
  • параметры обходных дорожек;
  • параметры всего помещения;
  • температурный фон водного наполнения;
  • температурный фон воздуха в комнате;

Струи теплого воздуха стремятся вверх из-за меньшей массовой доли, необходимо следить за температурным показателем воздушных масс под потолком.

Вентиляция решает целый комплекс задач. Удаление влажного воздуха позволяет сохранить целостным помещение, обеспечить человека необходимым количеством свежего воздуха. В процессе эксплуатации вентиляционного комплекса экономится энергия, что делает систему незаменимой. Можно точно рассчитать стоимость вентиляции бассейна в коттедже.

При самостоятельном проектировании вентиляционной системы для бассейна в расчетные листы должны входить некоторые необходимые вычисления:

  • приход явного теплого микроклимата (входит тепло солнца, электрическое освещение, нагревание содержания чаши);
  • приход влажности в воздух (от пловцов, поверхности воды);
  • соотношение воздухообмена по влажности и тепловым характеристикам.

Расчет вентиляции бассейна зависит от многих факторов, учитывать которые необходимо в полном объеме. Следует подобрать оборудование, материалы, производителя продукции, определиться со стоимостью монтажных работ. Это позволит избежать напрасных трат. Создается рабочий вариант проекта, разрабатывается спецификация, точные схемы для монтажа, определяется место расположения оборудования. Затем оформляется исполнительная документация, в которую входят чертежные работы, технические характеристики, паспорт объекта с подробными инструкциями по эксплуатации. Проектирование вентиляции бассейна – важная первоочередная задача хозяина дома.

О необходимости вентиляции бассейнов

С обширной площади водного зеркала бассейна постоянно испаряется вода, капельки оседают на потолке, окнах и стенах. В такой влажной и теплой среде прекрасно чувствуют себя возбудители плесени и грибков. Чего не скажешь о посетителях бассейна. Значительный вред наносится и элементам конструкции. Конденсат не просто непривлекательно выглядит, постепенно он разрушает отделочные материалы.

Повышенная влажность воздуха в помещении приводит к следующим последствиям:

  • металлические конструкции покрываются ржавчиной;
  • развивается грибок;
  • оштукатуренные поверхности вздуваются и разрушаются;
  • окрашенные части тускнеют, покрываются пятнами;
  • увеличивается проводимость изоляционных материалов, появляется вероятность ударов током.

Вот почему в бассейнах вентиляционные установки обязательны. Если же речь идет об аквапарках или крытых спортивных бассейнах, обычно требуется и дополнительное осушение воздуха.

Влажность воздуха – это один из важнейших показателей, определяющих качество вентиляции. Влажность представляет собой количество водяного пара на единицу объема воздуха. При повышенной влажности людям тяжело дышится. Но и слишком сухой воздух в бассейне – тоже минус. Интенсивно испаряясь, вода охлаждает тела пловцов, вызывая дискомфорт.

Вариант первый. С разделением оттока/притока воздуха

Такого рода вентиляционная система относится к раздельным, воздух в данном случае входит и выходит посредством отдельным системных элементов. Если говорить о стоимости, то оборудование для такой вентиляции обходится заметно дешевле (если сравнивать с вариантом, описанным в следующем пункте статьи), однако при дальнейшей эксплуатации оно в обязательном порядке потребует для себя немалых расходов. Помимо этого, размеры раздельной вентиляционной системы достаточно большие, следовательно, пользоваться ею (в особенности, в малогабаритных помещениях) весьма неудобно.

Заметим также, что такие вентиляционные системы зачастую оборудуются еще на этапе строительства бассейнов. В роли главного элемента в данном случае выступает вентилятор, который вмонтирован в вытяжные каналы.

Если говорить конкретно о притоке свежего воздуха, то он осуществляется посредством таких устройств:

  • блок управления, предназначающийся для поддержки объема подающегося воздуха и температурного режима;
  • воздухозаборное устройство, на котором имеется клапан, не пропускающий внутрь помещения холодный уличный воздух в тех случаях, когда система отключается;
  • вентилятор, с помощью которого осуществляется закачивание воздуха;
  • очищающий фильтр, необходимый для очистки поступающего воздуха;
  • нагревательный прибор, с помощью которого этот поступающий воздух прогревается.

Для более детального ознакомления с данным вопросом рекомендуем посмотреть представленный ниже тематический видеоматериал.

Особенности проектирования вентиляции бассейнов в коттеджах

Что может быть лучше собственного бассейна

При проектировании вентиляции бассейна частного дома учитываются следующие особенности:

  • температура воды в бассейне по отечественным нормам +30 – 32 градуса, по евростандартам +28;
  • температура воздуха согласно европейским нормам превышает температуру воды на 2 – 4 градуса, согласно отечественным на 1 – 2 градуса;
  • отток воздуха может преобладать над притоком в 0,5 раза;
  • уровень шума от работающих установок не должен превышать 60 децибел;
  • в бассейне купается, как правило, не больше 2 человек одновременно;
  • использование бассейна эпизодическое, не длительное;
  • широко применяются жалюзи и шторы для водного зеркала.

В качестве оборудования для вентиляции бассейна используются приточно-вытяжные установки, можно раздельные, но всегда автономные от основной системы воздуховодов дома.

При размещении приточных решеток вокруг бассейна создается дискомфорт от перемещения воздушных масс, что понятно, учитывая небольшую площадь помещения.

Многие заказчики требуют сделать незаметную вентиляцию в бассейне, не нарушающую дизайн и архитектуру.

Выбор оборудования и автоматизация ветнляции бассейна

Подбор схемы и аппаратуры для вентиляции бассейна в коттедже основывается на тщательных расчетах. Принимаются в расчет любые факторы, изменяющие скорость испарения:

  • площадь бассейна;
  • температура воды и воздуха в помещении;
  • расчетные показатели влажности;
  • режим посещения;
  • количество посетителей;
  • наличие покрытия воды;
  • объем зала, в котором располагается бассейн.

Для расчетов вентиляции бассейнов требуются также данные о средней влажности и температуре в холодное и теплое время года.

Возможности систем автоматизации:

  • запуск или отключение вентиляции (в определенное время или в зависимости от характеристик воздуха);
  • контроль над влажностью и температурой воздуха;
  • защита оборудования от перепадов в электросети;
  • оповещение о нарушениях в работе аппаратуры;
  • интеграция в систему «умный дом».

Кондиционеры для бассейнов

Красиво украсить бассейн-дело тонкого вкуса

Это воплощение новейших технологий, позволяющих своими руками приобрести оборудование для вентиляции бассейна. Кондиционеры для бассейнов создают требуемый микроклимат, полностью автоматизированы и работают в следующих режимах:

  • Отопление помещения. Встроенный тепловой регистр позволяет прогревать воздух в зале, где располагается бассейн;
  • Осушение воздуха. Процесс проходит в тепловом насосе, где температура воздуха понижается до точки росы и на стенках испарителя осаждаются капли влаги, стекающие в емкость для сбора конденсата. Далее воздух попадает на теплообменник и согревается перед подачей в помещение;
  • Подмес свежего воздуха. Эта функция позволяет кондиционеру полностью заменить схему вентиляции бассейна, подавая в помещение подогретый и отфильтрованный воздух. Прогрев происходит за счет рекуперации тепла из удаляемого воздуха;
  • Летний режим. Если температура атмосферного воздуха превышает температуру в помещении, запускается этот режим;
  • Усиленное осушение. Этот режим включается в схему вентиляции частного бассейна по желанию. Он необходим в местностях с повышенной атмосферной влажностью.

Кондиционер позволяет сделать вентиляцию в бассейне простой в управлении и монтаже. Для загородного дома это идеальный вариант. Но есть и более мощные модели для лечебных или общественных бассейнов. Используемые технологии позволяют минимизировать затраты при эксплуатации. Мощность вентиляторов, также как и работа всех остальных узлов, управляется электронным коммутатором.

Блок кондиционера предохранен от коррозии полимерным материалом и утеплен.

Управление осуществляется пультом, снабженным экраном, а также дополнительным пультом ДУ. На экране отражаются сведения о температуре и влажности помещения. Многие модели оснащены модемами, позволяющими управлять дистанционно.

Подобные системы позволяют очень точно поддерживать микроклимат в помещении, обеспечивая качественную вентиляцию бассейна. Своими руками владелец может выбрать подходящее оборудование.

Особенности вентиляционных систем бассейна

Бассейны различаются назначением. Внутри частного дома для купели отводят отдельное помещение, которое аналогично отличается своими параметрами.

От этих нюансов зависит особенность вентиляции:

По установленным нормам температура воздуха внутри помещения всегда должна быть на 2 °С больше, чем температура воды частного бассейна. Для разных по назначению купелей установлены свои требования. В обычном частном бассейне для купания воду подогревают до 28 оС, а температуру воздуха внутри помещения поднимают до 30 оС. Если внутри частного дома сделана купель для плавания, то температура воды может варьироваться от 26 до 31 оС. Внутри бани бассейн может быть установлен с горячей и холодной водой. В первом варианте ее температуру поддерживают около 35 оС, а во втором – 15 оС. Во всех случаях температура воздуха должна быть на 2 °С больше. При обратном соотношении увеличивается испарение, что говорит о неэффективности вентиляции. Для устранения проблемы систему оснащают подогревом приточного воздуха.
Еще одним важным параметром, за который отвечает вентиляция, является влажность. При превышении допустимых норм начинает развиваться грибок. Внутри помещения усиливается коррозия металлических элементов, пропадают облицовочные материалы. Плесень распространяется по другим комнатам частного дома. Влажность напрямую связана с температурой воздуха, которая в свою очередь во многом зависит от вентиляции

Если система дала сбой, при понижении температуры на 1 оС показатель влажности увеличивается на 3,5%.

Важно! Для зимнего сезона внутри помещения с частным бассейном установлена норма влажности 45%, а летнего – 55%.

Работающая вентиляция должна обеспечивать движение воздуха, соответствующее установленной норме – 20 см/сек. Воздухообмен внутри частного дома нельзя останавливать

Если выключить вентиляцию, пойдет резкое образование конденсата.
Воду в частном бассейне часто обеззараживают хлором. Дезинфицирующее вещество вместе с испарениями распространяется воздушными массами. Вентиляция должна поддерживать концентрацию хлора внутри помещения максимум 0,1 мл/1 м3 воздуха.
Между вытяжкой и подачей воздуха должна быть разница 13%. Поглощение всегда доминирует. Если подача сильнее вытяжки, влажность распространяется по другим комнатам частного дома. Однако еще нельзя превышать установленное значение 13%, иначе большой воздухообмен создает сквозняк.

Особенностью вентиляции крытого бассейна является ее автономность. Систему подключают к источнику бесперебойного питания. Вдобавок она не должна зависеть от основной вентиляции всего частного дома.
