Применение импульсных реле для управления освещением

Особенности работы и устройство реле

В настоящее время на рынке представлен достаточно широкий ассортимент промежуточных реле. Есть возможность подобрать промежуточное реле как по ценовой категории, так и по свойству решаемых задач. Самые распространённые производства фирм:

  • Finder;
  • Phoenix;
  • АВВ;
  • Schneider electric.

Из отечественных укажем реле типа РПЛ, РПУ-2М, РП, РЭП, к примеру. В упрощенном виде промежуточное реле представляет собой электромагнитную катушку с сердечником, подключаемую либо на постоянный либо на переменный ток (это основные виды промежуточных реле), при появлении напряжения на которой, возникает электромагнитная сила притягивающая якорь, который, в свою очередь, замыкает подвижные контакты (обычно закреплённые на нём) с неподвижными, закреплёнными на корпусе. Тем самым замыкая или размыкая группы контактов. А уже эти контакты играют свою роль в цепях управления, то есть включают цепи сигнализации или защиты, размыкают (замыкают) цепь питания катушки магнитного пускателя электродвигателя. Одно промежуточное реле может иметь несколько групп замыкающих контактов и несколько групп размыкающих контактов.

Материал по теме: https://electroinfo.net/radiodetali/chto-takoe-impulsnoe-rele.html

Необходимость в определенных технических характеристиках данного реле возникает из задач, стоящих перед проектировщиком. Основная функция промежуточных реле – размножение контактов в цепях управления. Например, в цепи управления электродвигателем водяного насоса это реле имеет следующие функции – после нажатия кнопки «Пуск», одна пара замыкающих контактов замкнёт цепь сигнализации, показывающей оператору работу насоса, другая пара замкнёт цепь питания катушки магнитного пускателя, контактор пускателя сработает и запустит двигатель насоса. При этом пара размыкающих контактов разомкнёт цепь реверсивной работы электродвигателя, что предостережёт силовую схему от замыкания.

Будет интересно Что такое твердотельное реле?

Кроме этого, промежуточные реле могут применяться в электрических схемах для усиления управляющих сигналов. Так, например, в схеме электрической нагревательной установки вход промежуточного реле подается сигнал с прибора теплового контроля, а уже своими контактами реле коммутирует катушку магнитного пускателя, который управляет подачей напряжения на нагревательные элементы печи. Слабый сигнал с прибора теплового контроля не смог бы включить катушку пускателя. Что бы схема работала сигнал усиливают через промежуточное реле, т.е. реле срабатывает от сравнительно слабого тока, но включает электрические цепи по которым проходит значительно больший ток.

Область применения

Промежуточные реле применяются в схемах управления для коммутации силовых цепей от источника с малым током. Также они нужны для сборки схемы удержания контактов, повторения сигнала и вывода на индикаторы, дублирование на выносные пульты управления, и т. д.

Очень часто данные аппараты используют в противоаварийных системах, промышленном оборудовании, устройстве релейной защиты и на электроэнергетических объектах.

Для примера возьмем схему управления асинхронным двигателем, с контролем наличия фазы. Данная схема собрана на промежуточных реле типа 1РН, 2РН, 3РН, 1РП, 2РП, а также с повторением на световые индикаторы о состоянии фаз

Кстати, сразу же обратите внимание на условное обозначение данного элемента на схеме

Вот и все, что хотелось рассказать вам об устройстве, принципе действия и назначении промежуточного реле. Как вы видите, в схемах управления данный аппарат выполняет важную функцию, поэтому часто применяется на производстве.

Будет полезно прочитать:

  • Принцип действия и назначение магнитного пускателя
  • Что такое релейная защита
  • Как работает счетчик электроэнергии

Часто в сетях электрического снабжения требуется сразу замкнуть или разомкнуть цепи либо управлять какими-то мощными устройства. С такими целями используется промежуточное реле П-21, ПРГ, РЭК и т. д., принцип действия которого позволяет коммутировать высокие нагрузки в сети питания.

Промежуточное или вспомогательное реле – это устройство, которое используется для контроля работы различных станков, комплексов и т. д., и позволяет обеспечить контроль сразу нескольких электрических цепей. К примеру, при помощи одного контакта осуществляется запуск станка, а другим производится выключение иного электрического устройства.

Фото – модульный ELF

Назначение реле промежуточного типа:

  1. Для замыкания или размыкания отдельных и независимых друг от друга цепей;
  2. Для замедления защитной реакции при необходимых высоких нагрузках;
  3. С целью контроля основного устройства в условиях высокого напряжения.

Фото – схема

Конструкция устройства может варьироваться в зависимости от его назначения и производителя (Omron, VDC, CAD, РЭП15). Рассмотрим самый простой вариант. Стандартное двухпозиционное вспомогательное реле состоит из электромагнитной катушки, оснащенной сердечником. К ней подключается постоянный или переменный ток нагрузки в зависимости от рабочей сети. Когда в катушке появляется напряжение, происходит замыкание рабочих подвижных контактов с неподвижными. Они установлены на корпусе над колодкой. Катушка управляет ими – они могут изменять свое положение и от этого может изменяться принцип питания.

Фото – конструкция OMRON

Главное назначение промежуточного реле – расцеплять и размножать отдельные контакты цепей. К примеру, если к нему подключить стандартный трехфазный электродвигатель, то произойдет следующее замыкание контактов:

  1. Пуск. Включится сигнализация;
  2. Сработает пускатель;
  3. Замкнется последняя пара контактов и заведется двигатель.

В большинстве случаев, также промежуточное реле времени и контроля разрывает реверс двигателя, чем препятствует резкое выключение мотора

Важно понимать, что промежуточное электромагнитное реле может быть оснащенным несколькими группами контактов управления. Их количество зависит от назначения конкретного устройства. Чтобы было легче распознавать различные типы устройства, используется специальное буквенно-циферное обозначение, рассмотрим его на примере популярного ПЭ:

Чтобы было легче распознавать различные типы устройства, используется специальное буквенно-циферное обозначение, рассмотрим его на примере популярного ПЭ:

ПЭ46-1

  • П – промежуточное;
  • Э – Электромагнитного типа;
  • 46 – номер серии;
  • 1 – импульсный;

Если после этого продолжается маркировка, то она означает: количество рабочих замыкающих контактов и климатическое исполнение отдельно взятого устройства. Очень часто производитель опускает в описании эти моменты, но они обязательно должны значиться в сертификате качества и паспорте.

Фото – рп-21

Видео: реле серии TR20

Промежуточные реле входят в состав категории электромагнитных реле управления и относятся к логическим или вспомогательным реле.

Их непосредственная функция заключается в связи между различными составляющими элементами релейной защиты. Они используются для передачи и усиления сигналов от других видов реле к устройствам постоянного или переменного тока. Промежуточные реле передают действие от измерительных реле к коммутирующему выключателю для отключения, действующего электропривода в момент опасного режима работы или производства планового выключения.

Особенности конструкции промежуточных реле

Конструкция промежуточного реле включает в свой состав электромагнит и приставку времени на полупроводниках. Управление выдержки времени достигается ха счет поворота резистора против часовой стрелки – оно снижается. Поворот резистора по часовой стрелке служит для повышения величины времени.

Рис. № 1.Общий внешний вид и схема промежуточных реле РП-23, Рп-232, РП-233

  1. Сердечник (1) реле изготовлен из шихтованного металла, этим достигается замедление и снятие эффекта вихревых токов.
  2. Для предотвращения залипания якоря (2) во время остаточного намагничивания в специальном вырезе полюса электромагнита прессуется немагнитная пластина (9).
  3. Для увеличения вибростойкости реле, используется противодействующая пластина. В наличии должен быть обязательно уравновешивающий груз, который устанавливается на окончании якоря.
  4. Бронзовые пружины (12) с серебряными контактами для повышения надежности на свободных концах разрезаются по вдоль оси. Кроме этого, наличие бронзовых пружин снижает вибрацию при замыкании контактной группы.
  5. Зазор, который есть между сердечником и якорем обуславливает напряжение срабатывания устройства.
  6. Натяжение возврата зависит от высоты немагнитной пластины и ее расположением над плоскостью переднего полюса шихтованного сердечника.

Рис. №2. Общий вид промежуточного реле РП-25.

1- шихтованный магнитопровод; 2 — катушка; 3 — якорь, 4 – контакты неподвижные; 5 – подвижные контакты; 6 – возвратная пружина; 7 – скоба направляющая; 8 – пластина; 9 – цоколь; 10 – хвостовик скобы якоря; 11 – короткозамкнутый виток, служит для снижения вибрации; 12 – бронзовая, фиксирующая положение, пластина; 13 – упорная колодка для подвижной контактной группы; 14 – верхняя колодка для неподвижной контактной группы.

Недостатки промежуточных реле

Пробивное напряжение ее превышает 220В, переходное сопротивление выше 1 кОм. Со временем, например, через полгода,  воздействие воздуха повышает сопротивление почти в 100 раз. Повысить устойчивость контактов может чистое золото или сплав золота и никеля.

Платиновые контакты устойчивы при вредном воздействии в атмосфере сернистых газов, но отличаются неустойчивостью в парах органических веществ.

Серебро неустойчиво при воздействии сернистых газов. Избежать отказов возможно при меньшем значении коммутирующего тока.

Повышается надежность контактов при помощи регулярного обслуживания реле, протиранием контактов, также надежность увеличивается при сильном нажатии на контактную группу.

Главной причиной, вследствие, которой происходит разрушение контактной системы, служит явление электрических разрядов, появляющихся в процессе размыкания и замыкания цепей. При ослабленном контакте появляется нагрев, при которой происходит снижение механической надежности и снижение прочностных характеристик материала контактных групп и самих контактов. Относительно стабильное действие контактов обуславливается большим давлением на группу контактов.
Для увеличения степени надежности используют параллельное и последовательное срабатывание контактных групп. При последовательном срабатывании контакты может разорвать, возникший большой ток. Параллельное подключение контактов увеличивает степень надежности замыкания цепи

О чем расскажет маркировка?

В маркировке контакторов указан полный набор данных о назначении и особенностях конструкции, в том числе информация о климатическом исполнении.

Расшифровка модели ТКЕ520ДГ: устройство с выдержкой обмотки до 30 В, а контактов – до 5 А, есть два замыкающих контакта, конструкцией прибора предусмотрен долгосрочный режим работы, выполнен герметично

Рассмотрим подробно структуру условного обозначения на примере ПЭ41(Н) (*)(*)(*)(*)(*)/(*)(*)(*)(*)5:

  1. РЭП — реле электромагнитное промежуточное.
  2. 37 (Н) – номер разработки.
  3. (*) — обозначение рода тока в цепи включающей обмотки: 1 — постоянного тока; 2 — переменного тока.
  4. (*) — вид замедления: 1 — замедленные при включении; 2 — замедленные при отключении.
  5. (*) — значение исходя из численности обмоток;
  6. (*)(*) — числовое значение замыкающих и размыкающих контактов;
  7. (*)(*) — напряжение или ток силовой намотки: постоянный (D) и переменный (А);
  8. (*)(*) — обозначение электросилы удерживающих обмоток;
  9. (*) — вид и технология подсоединения тыловых проводниковых линий: 1 – с ламелями под пайку; 2 – монтаж с винтовой фиксацией; 3 — крепление клеммами к разъемной колодке.
  10. (*)5 — климатическое оформление и категория размещения по ГОСТ: УХ — умеренно-холодный; В — всеклиматический.

При выборе необходимой модели коммутирующего устройства берутся во внимание не только его электротехнические параметры, но и среда, в которой оно будет работать. Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров. Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров

Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров

Несмотря на предусмотренное высокое качество коммутатора, основной недостаток заключен в системе контактов. Предполагается, что чистая связная группа может находиться только в герметичных условиях вакуума. Если же воздействует основной отрицательный фактор – контакт с воздухом – на них начинает образовываться оксидная пленка.

Характеристики электромагнитных реле

Главными характеристиками являются род тока (постоянный/переменный), долговечность, условия срабатывания. Для РП-25 переменное напряжение частотой 50 Гц, средним действующим значением 100, 127, 220 В. Реле служит для отключения цепи при падении вольтажа до 85% номинала. Толщина петли гистерезиса составляет 3%. Долговечность характеризуется числом циклов срабатывания и возвращения в первоначальное состояние. У реле РП-25 слабым местом назовем металл контактов. Механизм прослужит на порядок дольше.

Промежуточный прерыватель

Важным параметром является время перехода из одного положения контактов в другое. Руководствуясь критерием, оценим защищенность аппаратуры от воздействия нежелательных факторов. Для РП-25 параметр не превышает 0,06 с. Что касается современных дискретных цепей, электронные ключи способны действовать намного быстрее. Меньшим является время восстановления в прежнее состояние.

Иногда даже специально стоят требования максимального быстродействия. Нецелесообразно использовать реле РП-23, уместнее поставить РП-220. Конструкция для снижения инерции, обусловленной действием индукционных вихревых токов, содержит шихтованный сердечник. Сталь нарезается тонкими пластинами, склеиваемыми изолирующим лаком. Разрезы идут поперек магнитного поля, в результате блокируется образование вихревых токов. Вес якоря максимально снижен для исключения инерции движения, меж полюсами расположена немагнитная пластинка, ускоряющая разъединение контактов в момент переключения. Время срабатывания уменьшено до 0,011 с.

Реле способно функционировать в неких пределах. Температурные границы, внутри которых механическая часть изделия способна выполнять функции. К задействованным факторам отнесем: стойкость сплавов к капризам погоды, предусмотрительность конструкторов, защиту корпуса по IP. В каждом отдельном случае оговаривается: при изменении значащего фактора в тех или иных пределах. Например, изменение частоты сети на 3% приводит к уходу рабочей точки примерно на 10%. Такие нюансы нужно учитывать, избегая уходить за допустимые для защищаемой аппаратуры пределы.

Ценой ускорения является снижение долговечности. Количество переключений до отказа снижается, составляет у РП-220 порядка 1000 (для механизма – 5000). На удержание якоря тратится энергия поля. В характеристиках реле можно прочитать о задействованной мощности. У РП-25 – 8 Вт. Понятно, современные силовые транзисторы затратят на работу меньше усилий. Полупроводниковая техника планомерно вытесняет другие элементные базы.

Для электромагнитных реле важны габариты. Справедливости ради, нужно сказать, для высоких напряжений механические конструкции по-прежнему актуальны. До открытия явления сверхпроводимости при комнатных температурах высоковольтные цепи не смогут обойтись без мощных контакторов. p-n-переход сильно разогревается проходящим током. И не всегда будет возможно подобрать радиатор столь больших габаритов, чтобы обеспечить температурные режимы. Перегрев полупроводников недопустим, приводит к необратимым изменениям.

В военном деле, на самолетах, космических кораблях, железных дорогах, автотранспорте важен фактор механических нагрузок. Многие реле разрабатываются под линейные ускорения, вибрации, удары, прочие разрушающие атрибуты длительной и жесткой эксплуатации. Одновременно оговаривается допустимое положение изделия в пространстве. Понятно, влияет на быстродействие, значение управляющего параметра, при котором произойдет срабатывание.

Каждый контактор характеризуется отключающей способностью. Максимальное значение тока, при котором система способна совершить цикл. Лимит является разрушающим фактором, превосходит на порядок-на два рабочие значения системы. Иногда отключающая способность может выражаться в ваттах, что при заданном напряжении опять приводит к значению тока в амперах.

Определения, классификация

Промежуточные реле послужат для разгрузки главных контакторов. Иначе требования к гашению дуги станут строгими, обусловив невыгодность производства. Мощные источники электроэнергии, ТЭС строятся близ месторождений природных ресурсов, имеют блоки мощностью сотни-тысячи МВт. Эксплуатация подобных сооружений немыслима без цепей релейной защиты. В состав последних входит объект рассмотрения обзора.

Под реле в электротехнике понимается устройство, скачкообразно изменяющее проводимость от бесконечности до нуля и обратно под действием определенного фактора. Фактор принято называть воздействующей величиной, как правило, ток, напряжение, мощность (включая реактивную), сдвиг фаз, сопротивление цепи, частота, последовательности гармоник. Параметр образуется сложенный несколькими другими, называемыми входными. Классификацию реле принято вести следующим образом:

По месту подключения:

  1. Первичные – непосредственно составляют защищаемую цепь.
  2. Вторичные – подключаются через индуктивную, емкостную связь.

По способу действия:

  1. Прямые – непосредственно размыкают защищаемую цепь.
  2. Косвенные – действуют опосредованно.

По назначению:

  1. Измерительные – с регулировкой в некоторых пределах уровня срабатывания.
  2. Логические – срабатывают по одному уровню, в дискретных цепях.
  3. Комбинированные – несколько измерительных, объединенных логической связью.

По характеру переключения:

  1. Максимальные – работают на подъем параметра до некоторого лимита.
  2. Минимальные – работают на падение параметра до некоторого лимита.

Согласно этой классификации даем следующее определение:

Помимо промежуточных в семейство логических также входят: указательные (сигнализируют о срабатывании прочих реле, присутствующих на участке цепи), реле времени (для отсчета задаваемых обслуживающим персоналом интервалов), замедленные (срабатывают с задержкой). Принято классифицировать реле защиты по принципу действия:

  • Электромагнитные работают по закону действия проводника с током на стрелку компаса, открытому Эрстедом в первой половине XIX века. Движется ферромагнитный сердечник.
  • Поляризационные отличаются от электромагнитных зависимостью состояния контактов от направления протекания тока.
  • Магнитоэлектрические эксплуатируют аналогичный принцип, магнит из специального сплава неподвижен, рамка с обмоткой вращается, приводя в действие контакт.
  • Индукционные принципом действия напоминают асинхронные двигатели, в замкнутой обмотке ток наводится обмоткой, питающейся током.
  • Полупроводниковые реле являются наиболее распространенными, построены на элементной базе с p-n-переходами, переходами металл-полупроводник.

Промежуточные реле могут быть любого принципа действия. Ранее в основном были электромагнитными. Часто применяются для размножения, усиления сигнала других реле. Например, исполнительных устройств много, соответственно, сверх меры управляющих линий. Очевидно, одно реле с задачей коммутации не справится. Тогда ставится промежуточное, каждый выход управляет одним исполнительным. Число конечных реле значительно возрастает, вместе справляются с задачей.

Аналогичным образом при большом токе через линию можно разбить на несколько веток, каждая заведена на исполнительное реле. Управляет охапкой промежуточное. Служит для одновременного срабатывания, уберегая отдельные контакторы от непомерно большой дуги, непременно возникающей, если на один каскад ляжет тяжесть нагрузки. Неконтролируемый процесс ионизации легко может сжечь переключающую, защитную аппаратуру. Потребуется ремонт. Промежуточное реле, обеспечивая согласованную работу прочих, защищает систему от аварии.

Автоматическое реле

Рекомендации по выбору

В связи с электрическими потерями на силовых полупроводниковых элементах твердотельные реле нагреваются при коммутации нагрузки. Это накладывает ограничение на величину коммутируемого тока. Температура 40 градусов Цельсия не вызывает ухудшения рабочих параметров устройства. Однако нагрев выше 60С сильно снижает допусимую величину коммутируемого тока. Реле в этом случае может перейти в неуправляемый режим работы и выйти из строя.

Поэтому, при длительной работе реле в номинальных, и особенно, «тяжелых» режимах (при длительной коммутации токов свыше 5 А) требуется применение радиаторов. При повышенных нагрузках, например, в случае нагрузки «индуктивного» характера (соленоиды, электромагниты и т.п.), рекомендуется выбирать устройства с большим запасом по току – в 2-4 раза, а в случае управления асинхронным электродвигателем необходим 6-10 кратный запас по току.

При работе с большинством типов нагрузок включение реле сопровождается скачком тока различной длительности и амплитуды, величину которого необходимо учитывать при выборе:

  • чисто активные (нагреватели) нагрузки дают минимально возможные скачки тока, которые практически устраняются при использовании реле с переключением в «0»;
  • лампы накаливания, галогенные лампы при включении пропускают ток в 7…12 раз больше номинального;
  • флуоресцентные лампы в течение первых секунд (до 10 с) дают кратковременные скачки тока, в 5…10 раз превышающие номинальный ток;
  • ртутные лампы дают тройную перегрузку по току в течение первых 3-5 мин.;
  • обмотки электромагнитных реле переменного тока: ток в 3…10 раз больше номинального в течение 1-2 периодов;
  • обмотки соленоидов: ток в 10…20 раз больше номинального в течение 0,05 – 0,1 с;
  • электродвигатели: ток в 5…10 раз больше номинального в течение 0,2 – 0,5 с;
  • высокоиндуктивные нагрузки с насыщающимися сердечниками (трансформаторы на холостом ходу) при включении в фазе нуля напряжения: ток в 20…40 раз больше номинального в течение 0,05 – 0,2 с;
  • емкостные нагрузки при включении в фазе, близкой к 90°: ток в 20…40 раз больше номинального в течение времени от десятков микросекунд до десятков миллисекунд.

Способность выдерживать токовые перегрузки характеризуются величиной «ударного тока». Это – амплитуда одиночного импульса заданной длительности (обычно 10 мс). Для реле постоянного тока эта величина обычно в 2 – 3 раза превосходит значение максимально допустимого постоянного тока, для тиристорных реле это соотношение около 10. Для токовых перегрузок произвольной длительности можно исходить из эмпирической зависимости: увеличение длительности перегрузки на порядок ведет к уменьшению допустимой амплитуды тока. Расчет максимальной нагрузки представлен в таблице ниже.

Таблица расчета максимальной нагрузки для твердотелого реле.

Выбор номинального тока для конкретной нагрузки должен заключаться в соотношении между запасом по номинальному току реле и введением дополнительных мер по уменьшению пусковых токов (токоограничивающие резисторы, реакторы и т.д.).

Для повышения устойчивости устройства к импульсным помехам параллельно коммутирующим контактам ставится внешняя цепь, состоящая из последовательно включенных резистора и емкости (RC-цепь). Для более полной защиты от источника перегрузки по напряжению со стороны нагрузки необходимо включить защитные варисторы параллельно каждой фазе твердотельного реле.

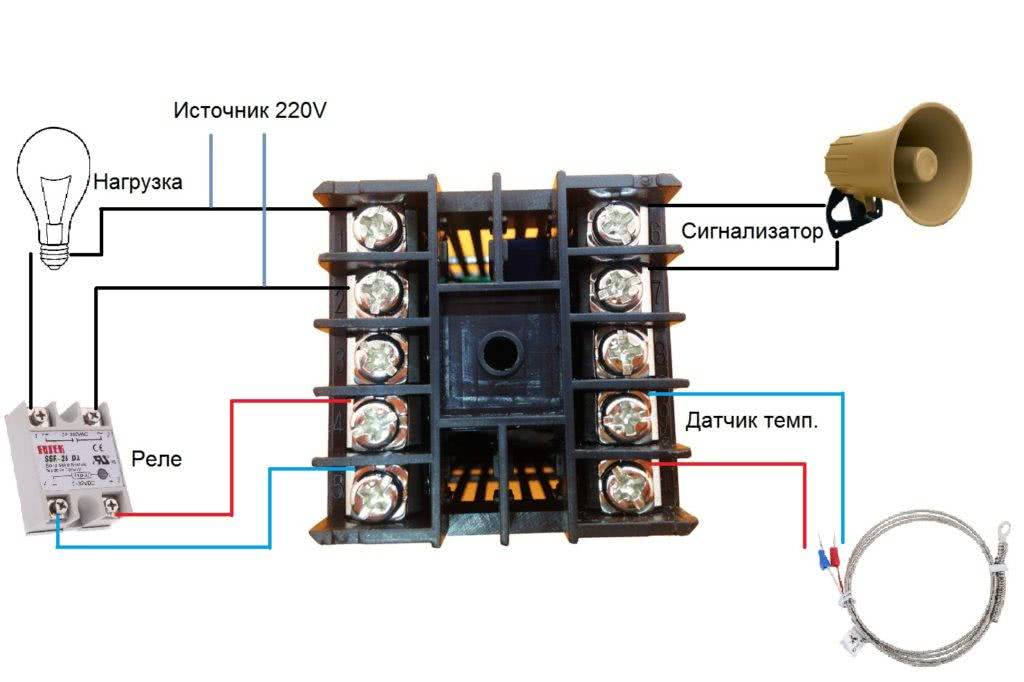

Схема подключения твердотельного реле.

При коммутации индуктивной нагрузки использование защитных варисторов обязательно. Выбор необходимого наминала варистора зависит от величины напряжения питающего нагрузку, и расчитывается по формуле: Uваристора = (1,6…1,9)хUнагрузки.

Тип варистора определяется на основе конкретных характеристик работы устройства. Наиболее популярными отечественными варисторами являются серии: СН2-1, СН2-2, ВР-1, ВР-2. Твердотельное реле обеспечивает хорошую гальваническую изоляцию входных и выходных цепей, а также токоведущих цепей от элементов конструкции прибора, поэтому дополнительных мер изоляции цепей не требуется.

Устройство

Данные аппараты бывают всевозможных типов и размеров. От миниатюрных реле на два контакта, до нескольких десятков в реле-повторителе. Во всех их конструктивный принцип одинаков. Устройство промежуточного реле представлено электромагнитной катушкой управления, магнитопроводом, пружинным механизмом и группой контактов. Подробно узнать о конструкции аппарата вы можете, просмотрев картинку ниже:

Промышленность выпускает широкий спектр устройств на разнообразное управляющее напряжение от 5 вольт и до 220. Они могут быть рассчитаны на переменное «АС» напряжение и постоянное «DC».

Внешне они ни чем, практически, не отличаются. Разница только в конструкции магнитопровода. Для переменного тока он набран из группы пластин, а постоянного тока цельный. Это сделано для уменьшения потерь на нагрев в магнитопроводе при прохождении переменного тока.

Что касается технических характеристик устройств, для каждого типа они разные. К примеру, для серии RE они будут иметь вид:

Для промышленных целей, изготавливаются колодки для промежуточных реле с установкой на DIN рейку. Реле и колодки для них также выпускаются с широким спектром видов разъемов. Это сделано для удобства эксплуатации в пределах одного устройства, когда присутствуют модели разного напряжения, и по невнимательности не произошла замена одного типа на другой.

Блок в салоне

Он находится под приборной панелью со стороны водителя и закрыт защитой крышкой.

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Вариант 1

p, blockquote 8,0,0,0,0 —>

Схема

p, blockquote 9,0,0,0,0 —>

Обозначение p, blockquote 10,1,0,0,0 —>

1 Реле электромагнитной муфты компрессора кондиционера
2 Реле очистителя омывателя заднего стекла
3
4 Реле вспомогательных цепей зажигания
5
6 Реле-прерыватель указателей поворота
7 Реле насоса омывателя фар
8 Реле прерывистого режима работы очистителя омывателя лобового стекла
9 Зуммер предупреждения об оставленных включенными габаритах
10 Перемычка (задний противотуманный фонарь)
11 Перемычка (звуковой сигнал)
12 Реле топливного насоса
13 Реле свечей накаливания
14 Реле подогревателя впускного коллектора
F1 (10A) Левая фара — ближний свет, корректор фар-лев.
F2 (10A) Правая фара-ближний свет, корректор фар-прав.
F3 (10A) Лампа подсветки номерного знака
F4 (15A) Очиститель заднего стекла
F5 (15A) Очиститель омыватель лобового стекла, подогреватель форсунок омывателя лобового стекла
F6 (20A) Электродвигатель вентилятора отопителя, реле кондиционера
F7 (10A) Передние и задние габариты-правые
F8 (10A) Передние и задние габариты — левые
F9 (20A) Обогреватель заднего стекла
F10 (15A) Задний противотуманный фонарь
F11 (10A) Дальний свет-левая фара
F12 (10A) Дальний свет- правая фара
F13 (10A) Звуковой сигнал
F14 (15A) Фонари заднего хода, зеркала заднего вида на дверях
F15 (10A) Электрооборудование двигателя
F16 (15A) Комбинация приборов
F17 (10A) Лампы указателей поворота
F18 (20A) Топливный насос, кислородный датчик
F19 (30A) Реле электродвигателя вентилятора системы охлаждения
F20 (10A) Стоп-сигналы
F21 (15A) Лампы освещения салона, центральный замок, панель приборов, диагностический разъем
F22 (10A) Аудиосистема, прикуриватель
F23 (30A)ABS
F24 (30A)ABS
F25 (50A) Свечи накаливания
