Основные виды профилей
Изделия классифицируются на следующие типы:
- Направляющие или стартовые;
- Потолочные стоечные;
- Стоечные настенные/перегородочные;
- Усиленные;
- Арочные;
- Маячковые;
- Угловые — защитные и штукатурные;
- Направляющие.

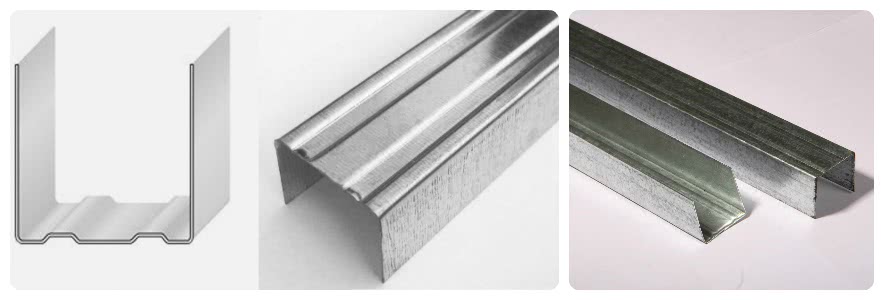

Направляющие
Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.
Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.
Основные параметры юд-профиля:
- Длина — 3 м
- Ширина полки — 27 мм
- Длина каждой спинки — 28 мм
- Толщина — 0,4-0,55 мм
UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.
- 50×40 мм
- 75×40 мм — применяется как перемычный в каркасах
- 100×40 мм
В спинках часто имеются отверстия под 8 мм дюбели.
Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м
ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.
Потолочные стоечные
Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.
Маркируются как CD.
Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.
Стоечные настенные/перегородочные
Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.
ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.
Стандартные размеры стоечного профиля под гипсокартон:
- Длина полки — 5 см
- Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
- Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м
Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.
Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.
Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.
Основные размеры усиленного профиля для гипсокартона:
- Длина — 3 метра, 4 метра, 6 метров
- Высота полок — 4 см
- Ширина спинок — 5 см, 7,5 см, 10 см
Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:
- защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
- штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35
Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.
Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.
Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.
Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).
Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.
3 Правила пользования для новичков
Первым шагом является проверка работоспособности просекателя. Зачастую нужно сделать пару пробных соединений, оценить качество сверления, а уже после этого начинать его использовать на основном профиле. Также лучше проверить качество соединения — выдерживает ли каркас прикладную физическую нагрузку. После того следует изучить материал. Даже если развальцовка будет сделана профессионалом, плохой металл может значительно сократить срок службы установки.
Процедура соединения двух профилей проходит в четыре этапа:
- Установка профиля — необходимо сделать разметку внахлест в тех случаях, когда их нужно зафиксировать.
- Место нахлеста захватывается с помощью просекателя, после чего нужно слегка расколоть стальной лист.
- Непосредственная фиксация места нахлеста — для этого требуется просто сдавить рукоятки, после чего ослабить хватку, если вы пользуетесь просекателем с возвратной пружиной.
- Проверка качества соединения после разжатия.
Важно пользоваться качественным оборудованием. Если усики не полностью разогнуты после фиксации, проблема может быть в оборудовании
Если же был подобран качественный просекатель, сила сжатия была недостаточной и следует повторно продавить то же отверстие.
Крепление с помощью саморезов
Соединить или удлинить оцинкованные элементы для ГКЛ с помощью саморезов достаточно просто, к тому же здесь нет необходимости в специальных инструментах. Но недостатком такого способа является низкая степень прочности, что не годится для установки тяжелых предметов.
Крепиться на саморезы могут лишь элементы при монтаже конструкций из нестандартных или стоечных профилей, к которым трудно найти комплектующие.
Из материалов и инструментов для сборки каркаса понадобятся:
- Металлические профили для изготовления обрешетки
- Саморезы с острыми наконечниками
- Ножницы по металлу, можно фигурные
- Шуроповерт с набором насадок
В отличие от стандартных ножниц по металлу, у фигурных инструментов рабочая часть немного загнута и ручки находятся сверху, что делает рабочий процесс намного удобнее и безопаснее.
Как правильно прикрепить профиль без резки
Следует крепить направляющий элемент к стеновой поверхности и потолку, а уже после заводить в него основной. Длина должна быть подкорректирована заранее, чтобы при совмещении не возникало трудностей с подгонкой элементов.
Следующим этапом будет монтаж двух-трех саморезов через стенку профиля, они смогут надежно зафиксировать элемент в заданном направлении. При закручивании крепежа необходимо одной рукой удерживать соединение, чтобы не произошло сдвига профиля.
Чтобы соединить два элемента в углу, нужно подвести их под прямой угол и закрепить по диагонали через само соединение с помощью двух саморезов. Если нет доступа ко второй стороне, то можно ограничиться креплением на одной стороне. Соединение направляющих для гипсокартона выполняется аналогичным способом.
Увеличить запас прочности соединения на углах можно путем надреза бортиков профиля и выгибания его под прямым углом, без разреза основания.
Следует знать, что наращивать таким способом профиля по длине не эффективно, конструкция не получит требуемой жесткости.
Как соединить профиль с надрезанием
Технология крепления трудносоединяемых элементов:
- Произведите замеры, но при этом необходимо учитывать, что длина фрагментов должна быть несколько больше. Ведь торцевые части будут зарезаться для крепления их к стойкам. Оптимальным вариантом будет нужная длина плюс 3-4 см с каждой стороны;
- В случае предполагаемой нагрузки на конструкцию следует установить перемычки. Если нагрузки нет, то боковые стороны можно обрезать, оставив основание, которое будет заходить на профиль;
- Угол надреза не должен превышать 45 градусов.
При необходимости более прочного соединения применяется комбинированный способ из крепления крабов и скручивания элементов между собой. Это отличный вариант для монтажа тяжелого стенового гипсокартона, отличающийся наивысшей степенью надежности.
Усиленный способ фиксирования перемычек
Если требуется высокая прочность перемычек в потолочных и стеновых конструкциях, то пользуются следующей технологией:
- Нарежьте направляющий профиль на равные куски с длиной 10 см, их необходимо крепить с двух сторон перемычек. Нарезать их нужно в два раза больше, чем изготовлено ребер жесткости;
- Готовые элементы приставьте к боковой стороне стоек на заданном уровне и прикрутите их двумя-тремя саморезами. Должны получиться дополнительные пазы для основной стойки, за счет которых конструкция получит нужную жесткость.
Теперь понятно, как правильно соединять профили для гипсокартона своими руками при помощи саморезов.
Выбор просекателя для профессионального использования
Перед началом монтажа профиля с помощью просекателя в первую очередь необходимо убедиться, что инструмент исправен и работает с такой толщиной металла. Для этого можно сделать несколько пробных соединений, внимательно их осмотреть, а затем попробовать с усилием разъединить и покачать. Кстати, прочность соединения зависит не только от просекателя, но и от качества металла профиля.
- Установить профили по разметке внахлест (при необходимости зафиксировать).
- Захватить место нахлеста просекателем и слегка наколоть.
- Плотно удерживая один из профилей, до конца сдавить рукоятки, а затем отвести их в исходное положение (если инструмент с возвратной пружиной, то просто ослабить давление).
- Убрать инструмент с места нахлеста профилей и проверить качество соединения.
Если при работе используется качественный инструмент, то недостаточная длина и разгиб «усиков» с обратной стороны соединяемых профилей, как правило, связаны с неполным сжатием рукояток просекателя (чаще всего из-за физической усталости). В этом случае можно попробовать продавить это же отверстие еще раз или же сделать рядом другое.
Поскольку пользоваться просекателем достаточно просто, инструкция к его применению будет предельно проста:
- соединяемые части совмещаются путем наложения друг на друга;
- область их соединения заводится в рабочую зону просекателя;
- рукоятки сводят до щелчка.
Для любого кто сталкивается с профессиональной установкой метало каркаса, основным фактором при выборе инструмента должно быть время. От скорости монтажа зависит уровень дохода монтажника. Второй по значимости фактор это надежность и качество инструмента. Третий фактор надежность места крепления.И уже последним фактором должна являться цена на инструмент.
Что касается просекателя для каркаса, то первый фактор для профи это удобство использования. Этот фактор напрямую влияет на скорость монтажа. Выбирайте просекатель с короткими ручками который удобно держится в руке и с небольшим усилием просекает метало каркас.
Ниже к примеру просекатель с длинными ручками, из своего опыта работы скажу что работать таким инструментом необходимо двумя руками, что крайне неудобно. Приходится привлекать помощника при монтаже, а это влияет на время монтажа.
Для тех кто собирается использовать не часто просекатель, вот несколько советов по выбору.
Есть на рынке недорогие просекатели и они вполне успешно справляются с поставленной задачей. Иногда могут возникнуть некоторые неудобства. Например просекатель фирмы Topex не совсем удобно заводить в каркас. Но место соединения выходит весьма надежное.
Читать далее: 20 лучших мотобуксировщиков мотособак
Даже для разовых работ советую выбирать просекатель с короткими ручками. Из недорогих на рынке существуют и модели как на картинке ниже.
Это все просекатели которые я могу рекомендовать.
Правила эксплуатации
Рассекатель металлических реек довольно простой в использовании инвентарь, но работая с ним, желательно соблюдать некоторые правила эксплуатации. Например:
для создания хорошего отверстия или качественного крепления необходимо пользоваться приспособленным для данной толщины металла инструментом;
Процесс строительства гипсокартонной перегородки с помощью прошивочника
- нежелательно совершать резкие движения во время пробоя, это приводит к некачественному прорезу рейки;
- запрещается совершать удары молотком по губкам инструмента для увеличения силы пробоя;
- прошивочник необходимо устанавливать строго перпендикулярно по отношению к прорезаемым поверхностям реек;
- нельзя совершать пробой бороздки в местах стыковки или прироста металлических профилей;
- оси подвижной ручки и ролика нужно регулярно смазывать подходящим для этого маслом или другой пластичной массой.
Бережное отношение к зенкеру позволит значительно увеличить срок его службы, упростит и ускорит работу по креплению ГКЛ к профилю. Некоторые мастера относятся к новшествам ремонта помещений с толикой недоверия, предпочитая проводить его дедовскими методами. Упомянутый рассекатель исключением не является. Однако вряд ли усиленное вкручивание самореза, а затем такое же вывинчивание при срыве его шляпки или неправильном входе метиза в соединяемые детали ускорит продвижение ремонта. Главное купить просекатель для профиля подходящего типа. Сделать это можно в любом специализированном магазине.
В зависимости от модели, просекатель может оставлять круглые или прямоугольные отверстия
Обратите внимание! Следует использовать просекатель для металлического профиля под гипсокартон только тех параметров, которые предназначены для пробоя определенной толщины металла. Несоблюдение правил эксплуатации приведет инструмент к сокращению срока службы, его поломке
Виды
Каким просекателем пользуетесь Вы?
ОбычнымУсиленным
Выделяют 3 вида просекателей металлопрофиля:
Обычные
Называют самые дешевые варианты. Подходят для относительно небольшого объема работ.
Имеют следующие отличительные особенности:
- менее прочное (по сравнению с остальными разновидностями) соединение деталей;
- менее прочный материал;
- меньшую силу пробития;
- меньший ресурс работы.
Мнение эксперта
Левин Дмитрий Константинович
В силу небольшой силы пробития большинство моделей этой категории не способно работать с профилем толще 1,5 мм.
Усиленные
Более тяжелый и дорогой инструмент. Обладает большей силой пробития, дольше служит. Способен работать с металлопрофилем от 1,5 см. При этом не происходит заклинивания.
Усиленными моделями часто пользуются профессиональные строители.
Профессиональный инструмент
Рассчитан на использование профессиональными мастерами и способный пробить даже довольно толстый слой металла. Отличается более массивной конструкцией: в нем усилено все, начиная от пробойника и рамы и заканчивая пружиной.
Устройства классифицируют и по другим критериям. Например, в зависимости от того, сколько рук задействуют в работе, они бывают:
- одноручные;
- двуручные.
Последние обеспечивают большую силу пробития, а вторые – большую скорость работы.
Разные модели могут отличаться по диаметру скобы. Чем он меньше, тем в более труднодоступных местах можно проводить монтаж. Однако это имеет и минусы – происходит ограничение силы пробития, уменьшается толщина металла, доступного для работы.
5 Обзор наиболее популярных моделей просекателей
Найти лучший просекатель для металлического профиля под гипсокартон довольно сложно из-за специфики монтажных работ. Не каждому подойдет одна и та же модель, поэтому при выборе лучше одновременно оценивать несколько фирм, которые занимаются производством инструментом. Если выделять такие компании, то на данный момент лидерами считаются Knauf, Edma, Сибин, KWB, Matrix и Sparta. Каждая из них имеет оригинальные модели, приспособленные под узкую сферу использования, поэтому конкретные модификации популярны в своей категории.
КНАУФ
КНАУФ — всемирно известный концерн, располагающийся в Германии
Занимается производством полной номенклатуры материалов, особенное внимание уделяется металлическим профилям и арматуре для крепления ГПЛ. Фирма больше занимается продукцией комплектующих деталей и материалов, просекатель КНАУФ для профиля так легко найти не удастся
Они занимаются распространением продукции других производителей под своим брендом. Если говорить о лучшей продукции от компании, выделить стоит “просекатель КНАУФ Штанганце” с закрытой рычажной системой. Есть и более простые инструменты типа КНАУФ Веркцойг. Никаких технических параметров этих моделей производитель на сайте не оставляет, можно найти только преимущества использования инструментов. Однако стоит понимать, что структура любого просекателя будет похожей на продукции конкурентов, основная разница заключается в качестве изготовления, поэтому с поиском параметров конкретной модели проблем не будет.

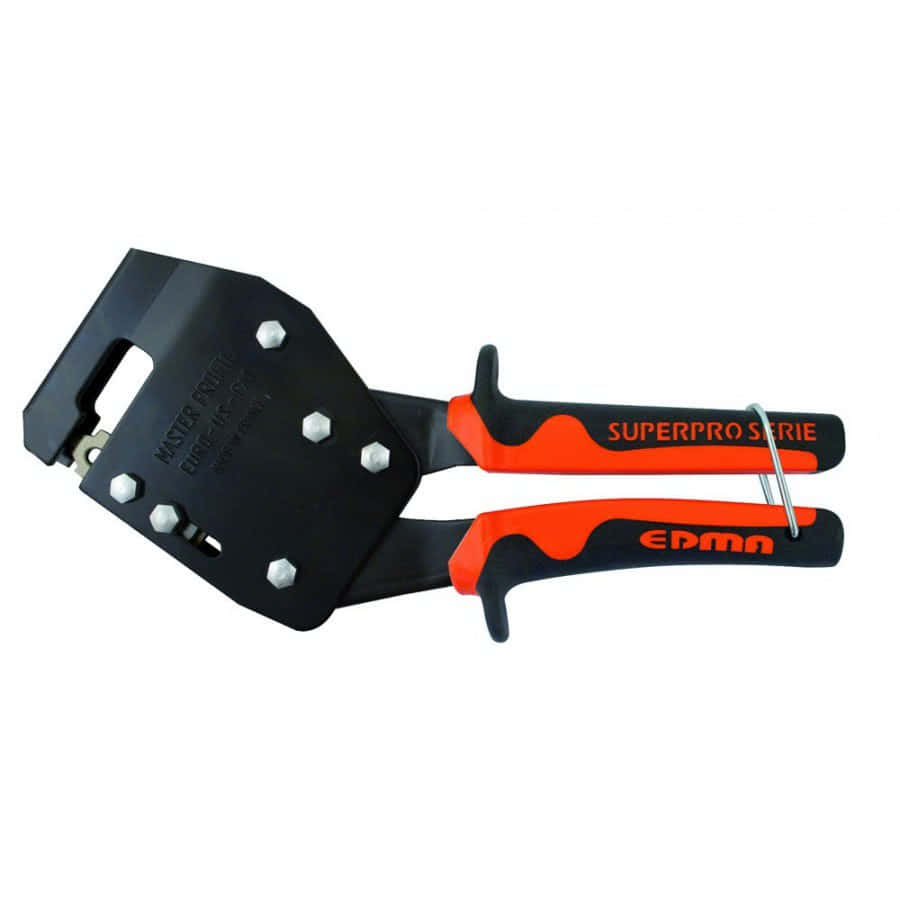

EDMA
Компания EDMA занимается преимущественно изготовлением профессиональной техники для монтажа каркасов. Производственная линейки этого бренда насчитывает множество просекателей с различной конфигурацией, поэтому здесь можно найти нужный универсальный просекатель. Насадка на все дрели EDMA Power Profil 161455 до сих пор является лидером на мировом рынке по количеству продаж, а все благодаря универсальности продуцируемого товара. Секрет успеха продукции лежит в усовершенствованном шарнирном механизме — он помогает сократить усилия для сжатия вплоть до 30%. Кроме того, у просекателей EDMA есть вмонтированные пуансоны, а это значит, что такие продукты имеют повышенную прочность и срок службы.
Matrix
Отдельного внимания заслуживает просекатель для металлического профиля под гипсокартон Matrix. На данный момент в России есть небольшой выбор инструментов от данного производителя, купить можно только две популярные модели типа 87950 и 87951. Основным преимуществом этой линейки является их стоимость — обе доступных модификации относятся к низкой ценовой категории — их стоимость на рынке варьируется в районе 1000 рублей.
ЗАО “Сибин”
Качественную продукцию изготавливает и русский бренд ЗАО “Сибин”. Главным продуктом является преимущественно садово-огородный инвентарь, однако есть и слесарные инструменты. Сейчас от компании представлена только одна модель для обработки металлического профиля — просекатель “Сибин” 3132. Он обладает стандартными техническими характеристиками, однако на рынке просекатель позиционируется в качестве наиболее дешевой модели во всей России. Отличительной особенностью в сравнении с конкурентами является большое округленное зево. Если сравнивать его с китайскими аналогами, пробойник здесь подается с помощью роликов. Единственным негативным моментом пользователи считают отделку и покрытие, которые имеют небольшой срок службы.
KWB
Отдельно стоит выделить компанию KWB — она специализируется на изготовлении устройств для пробития тонколистового металла. Отверстия получаются довольно маленькие — до нескольких десятков миллиметров. Такие инструменты нужны для самых простых процедур — прокладки труб, гофрорукавов, электропроводки с чем отлично справляется просекатель отверстий KWB 32 мм. Это ускоряет сверление ровных отверстий, при этом возможна работа со стальным профилем.
Разновидности просекателей
Можно выделить 3 вида просекателей для металлического профиля под гипсокартон:
- обычный ручной;
- усиленный;
- профессиональный.
Все они устроены одинаково, однако имеют некоторые отличия. В первую очередь это нагрузка, на которую они рассчитаны, и условия эксплуатации.
Ручные просекатели имеют небольшой размер. Они удобно помещаются в одной руке. Чаще всего эту разновидность инструмента используют домашние мастера. Их запаса прочности вполне хватит для небольшого ремонта в квартире, а стоят они гораздо дешевле своих профессиональных аналогов.
Усиленные просекатели чаще всего приобретают небольшие строительные бригады. Эти инструменты изготавливают из более прочных сплавов. Также они немного отличаются конструкцией: обычно у них съемный пробойник, его легко поменять в том случае, если он затупится. Благодаря этому инструмент прослужит дольше.
Профессиональные инструменты обычно используются при больших объемах работ. Они крупнее и массивнее аналогов, более мощные, могут пробивать профили большей толщины. Конечно, стоит такой просекатель гораздо дороже своих «собратьев». Его нет смысла приобретать, если планируется сооружение одной перегородки.
Эти особенности нужно учитывать при выборе инструмента. Самыми популярными на данный момент являются усиленные просекатели.
При подборе подходящего устройства нужно обратить внимание на еще несколько параметров:
- Толщина пробиваемого металла. Например, 0,55 мм – стандартная толщина для ручных моделей, усиленный просекатель способен проделать отверстие в профиле толщиной в 1,5 мм.
- Диаметр отверстия. Варьируется от 2 до 5 мм в зависимости от выбора сменных бит, которые идут в комплекте к инструменту.
Виды и конструкции
Ассортимент просекателей в наших магазинах не так велик, но в крупных строительных магазинах можно увидеть около десятка разных моделей. Какие они бывают? Во-первых, есть модели для листового металла (на фото снизу). Они имеют совсем небольшой зазор в рабочей части, который еще называют «окошко». У просекателей для листового металла это окошко всего-то около сантиметра шириной. Любой металл туда влезет, а вот профиль для гипсокартона только направляющий (ПН) или стоечный (ПС) с небольшими полочками. И то могут быть проблемы.
Просекатель для металлического профиля должен иметь «окошко» в рабочей части побольше
Если говорить о моделях для соединения гипсокартона, то они имеют «окошко» побольше. Оно выполнено в виде квадрата, прямоугольника или со скругленными углами. Чем больше окошко, тем проще будет со скреплением стоечных профилей с любой шириной полок. Но тогда увеличивается размер «головы», что далеко не всегда удобно. Профессионалы просто имеют несколько разных инструментов, а для ремонта и бытового использования выбирают что-то среднее.
Это уже инструмент для профессионалов — с разными по размерам и форме отверстиями
Есть еще разные формы отверстий: прямоугольное, круглое, квадратное. Есть они разных размеров. Чем больше толщина металла, тем большего размера требуется пробойник (или бита). Есть модели со сменными пробойниками, а есть ротационные. У ротационных или револьверных (на фото выше) смена насадки происходит поворотом колеса с разными по форме и размерам битами. Если работать с листовым металлом планируете часто — это хорошая вещь. Для эпизодического применения такая роскошь ни к чему.

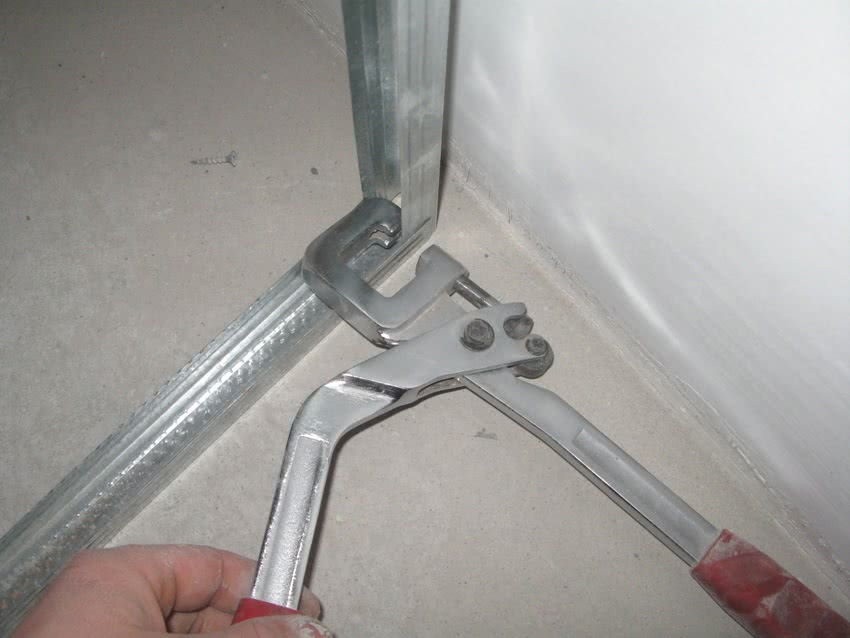

У потолка и пола можно и обычным инструментом скрепить профили, но удобнее работать со специальным
Есть еще просекатель для металлического профиля для удобного скрепления профилей под потолком или у пола. У них ручки не являются продолжением рабочей части, а установлены под углом. У некоторых (Ultra Profil EDMA) под углом 90°, у других — под 45°. Этот инструмент еще больше ускоряет работу при создании каркасов для подвесных потолков.
Одноручные и двуручные и принцип работы
Стоит еще помнить, что есть одноручные и двуручные модели. В одноручных есть возвратная пружина, которая разжимает рукоятки после снятия напряжения.
Одноручными работать далеко не легко. Особенно, на хороших профилях из нормального металла. Так что часто одноручные все равно приводят в действие двумя руками. В таком случае порядок работы с просекателем для профилей КГ такой:

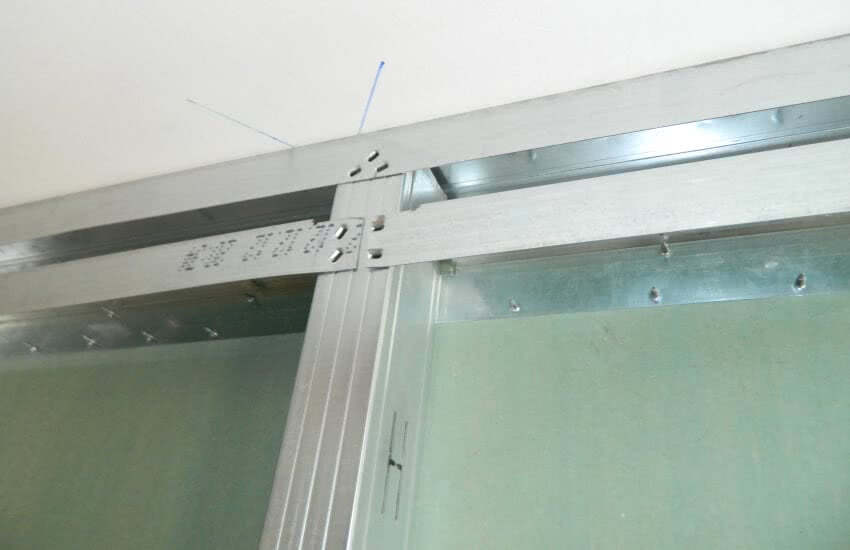

Как работает просекатель: пробивает оба профиля, загибает края внутрь
- Выставляем профили по уровню.
- Левой рукой фиксируем их в нужном положении.
- Инструмент в правой. Заводим его рабочую часть в нужную точку, сжимаем до того момента, как бита не упрется в металл.
- Левую руку убираем (профили «держит» просекатель), сжимаем рукоятки двумя руками.
Работа двуручными отличается тем, что рукоятки находятся на таком расстоянии, что одной рукой их даже не подхватишь. Ну, и еще они предназначены для соединения более толстого металла.
Основные элементы каркаса
Профиль CW-50
- Соединение CW-50 между собой и с другими элементами обрешетки производится с использованием саморезов по металлу 3,5х35 мм. Для облегчения сочленений в конфигурации данной детали присутствуют специальные направляющие канавки.
- Альтернативой профилю CW-50 могут выступать модели СW-75 и СW-100. Сфера применения этих элементов аналогична, однако они обладают значительно большими габаритами, и потому каркас из таких профилей получается значительно более прочным.
- Профиль CD-60 (60х27 мм, толщина металла 0,38 мм) – используется исключительно для формирования плоскостей подвесных потолков. По ряду параметров уступает стеновым профилям, потому использование CD-60 для обшивки стен весьма ограничено.
