Обзор компьютерных программ для проектирования участка и дома

Оглавление

Подготовительные действия перед работой с программами

Пример интерфейса программы для проектирования ландшафта участка

Используя опции программы, пользователь может создать реальный план дизайна и посмотреть трехмерное изображение полученного результата. Но прежде чем приступать к построению схем, необходимо провести подготовительные работы по сбору дополнительной информации.

  1. Необходимо внимательно изучить рельеф, отметить все его особенности. К ним относятся и протекающий ручей, и крутой склон или овраг.
  2. Большую роль играет форма участка. Идеальный вариант геометрической формы с пропорциональными сторонами бывает очень редко. Поэтому нужно отметить все нюансы ландшафта. Точные данные по размеру сторон участка и его формам вы можете посмотреть на чертеже БТИ.
  3. От кислотности почвы и уровня залегания грунтовых вод будет зависеть выбор растений, а также распределение мест посадки деревьев и кустарников в планировщике сада.
  4. Необходимо знать расположение участка относительно сторон света и основных ветров. От этих данных тоже зависит место посадки растений и их выбор.

Закончив подготовительные работы, можно приступать к планировке. Для этого нужно выбрать программу, в которой вам удобно будет работать. Все лучшие используемые программы для планировки ландшафта можно условно разделить на две группы:

  • Требующие для полноценной работы установки на компьютер;
  • Софт, работающий онлайн.

Punch Home Design

Универсальная утилита для работы с ландшафтом, зданиями и помещениями с удобными графическими инструментами. Содержит множество модулей, объектов, текстур. При необходимости можно их редактировать.

Преимущества: есть 2D и 3D проекции, между ними можно переключаться без потери данных. Программа анализирует материалы, инструменты, декор и другие объекты на их совместимость. Картинки очень реалистичные. Возможность создания сметы, задания параметров, распечатки или отправки на электронную почту.

Недостатки: программа платная. Но в течение пробного периода можно оценить, стоит ее покупать или нет. Софт и виртуальная прогулка по участку в этом помогут.

Ответы на часто встречающиеся вопросы

Использование автоматических систем проектирования вызывает много вопросов. Чаще всего пользователи сталкиваются с тем, что не знают, какой продукт лучше всего использовать в том или ином случае.

Какая программа лучше для проектирования каркасных домов

Для каркасных домов есть ряд специализированных программ. Например, К3-Коттедж. Программа платная и довольно дорогая, но служит именно для проектирования срубов бань, домов и других различных деревянных конструкций. Более дешёвые аналоги не обладают всеми возможностями платных программ. Поэтому в них спроектировать можно лишь в общих чертах и без расчёта количества необходимых материалов.

Какая программа лучше для расчётов материалов для строительства дома

Специальные программы для проектирования содержат механизм подсчёта количества необходимых для строительства материалов. Правда, и стоят такие программные комплексы достаточно дорого. Проще и доступнее всего использовать онлайн калькуляторы, которые могут рассчитать отдельный вид материалов. Нужно лишь указать размеры стен, конкретный тип материалов и нажать кнопку «Рассчитать». Результат может получится весьма примерным, однако практически всегда материал покупается с небольшим запасом.

Какая программа лучше для проектирования электропроводки в доме

Одним из лидеров в этой области считается Autocad, а точнее его модуль Electrical. В нём можно проектировать схемы электропроводки любой сложности, и делать это можно в связке с уже готовым проектом дома. Естественно, как и подобает профессиональному продукту, Autocad стоит немалых денег.

Из отечественных продуктов можно выделить «Эльф» — разработка компании «Лира-Сервис». Он предназначен специально для проектирования инженерных сетей и различных нагрузок на них. Программа уже не поддерживается разработчиками и найти её можно на задворках интернета или на специализированных форумах.

Для разовых задач можно использовать онлайн-сервисы, которые за небольшую абонентскую плату позволят выполнить несколько простых проектов.

Watch this video on YouTube

Предыдущая Строительство Сборный дом из дерева: изучаем все «за» и «против»
Следующая СтроительствоФиксаторы для арматуры: типовые конструкции и вариации на тему

Planner 5D

Мультиязычная бесплатная программа для проектирования дома из бруса, вагонки и других отделочных материалов. Planner 5D — это простое в использовании архитектурное программное обеспечение, которое не требует специальных профессиональных навыков. Его можно открыть в Интернете или загрузить на устройства iOS и Android. Программа также позволяет вам создавать свои работы на ноутбуке или планшете.

В Planner 5D можно:

  • Создавать фотореалистичные проекты одним щелчком мыши. Программное обеспечение позволяет создавать профессиональные 3D-визуализации дизайна без специальных навыков. Все снимки визуализируются на сервере;
  • Использовать мебель из каталога, который содержит более 20 категорий предметов;
  • Просматривать макет в дополненной реальности (AR).
  • Применять в моделировании 2D и 3D-редакторы;
  • Изменять размер и внешний вид объектов, настраивать материалы отделки.

Интерфейс редактора Planner 5D

Sema

С помощью программы Sema можно проектировать кровли различных конструкций Приложение Sema рассчитано на проектировщиков и позволяет создавать сложные проекты зданий и отдельных их элементов с минимальными затратами времени. Система поможет создавать весьма сложные проекты кровель, мансардных помещений. Основное направление применения — проектирование кровель различных конструкций.

Комплекс Sema позволяет выводить на печать отдельные элементы, преобразовывая их в готовые чертежи согласно ГОСТ. Со своими масштабами, штампами, кроме того программа может считать накладные расходы на проектирование, оптимизировать расходы, производить заказы материалов, считать расходы пиломатериалов.

Обзор программ для архитектурного проектирования

Помимо тех программ, что уже были представлены, существует масса и других аналогов, не менее интересных и удобных. Какие-то популярны, какие-то – нет.

Revit

В Revit можно создавать проекты любой сложности

Продукт от авторов 3DSMax – компании Autodesk. Она служит именно для проектирования домов и зданий. Revit платный. За годовую лицензию придётся заплатить 78000 рублей. По сути, Revit является мощным профессиональным инструментом, специально для архитекторов и проектировщиков. Полная версия программы допускает групповое использование проектов, имеет отличную производительность и оптимизацию, а также возможность создания эскизов с внешней и внутренней стороны.

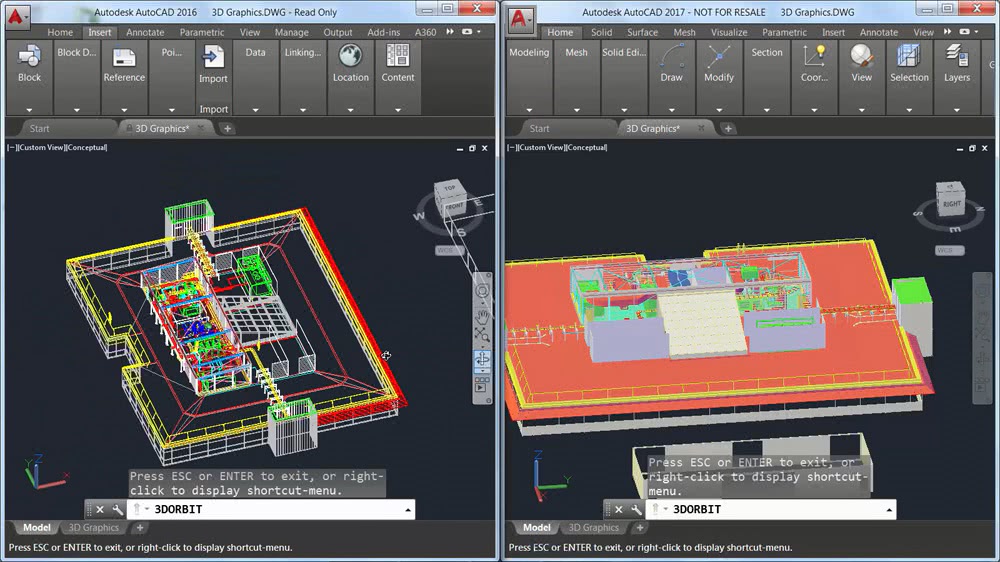

AutoCAD

Автокад — сложный продукт для профессионалов

Ещё одно детище от Autodesk. Программа служит для двухмерного и трёхмерного проектирования. Можно чертить всё что угодно — от чертежей мелких болтиков до проектирования огромного жилого массива. Программа более универсальна и обладает широким пользовательским сообществом. Её используют многие: от студентов в учебных заведениях до профессиональных студий разработки проектов домов. Программа для 3D проектирования домов AutoCAD стоит 54000 рублей за годовую лицензию.

ArchiCAD

Архикад — ещё один мощный продукт для проектирования

Программа, ориентированная на моделирование архитектурно-строительных конструкций. Основная концепция заключается в создании виртуальной модели в памяти компьютера, на которой пользователь формирует элементы строительства — стены, перекрытия, окна, двери и прочие. После завершения моделирования, пользователь может изъять из проекта необходимые чертежи нужных элементов в разных разрезах и проекциях. Так как программа служит в основном для создания конструкций и чертежей домов, то в ней сложно реализовать объекты со сложной геометрией и уникальными поверхностями. Это, наверное, самая дорогая система автоматического проектирования. Полная профессиональная версия стоит почти 140000 рублей.

Программа Garden Planner

Идеально подходит для создания схемы сада и огорода за счет наличия большого количества декоративных и овощных культур и специальных инструментов для их размещения на участке в виде грядок.

Есть возможность добавления в проект патио, бассейна и различных уголков для отдыха.

Различные функции находятся в определенных панелях по такому же принципу, как в известном Photoshop. Размер объектов, их структура и цвет меняются вручную, что позволяет создавать бесчисленное количество индивидуальных комбинаций.

На сайте разработчика программы Garden Planner представлены подробные руководства по ее использованию, но большинство людей справляются самостоятельно за счет коротких и понятных надписей под всеми кнопками.

Главное – научиться правильно добавлять объекты.

Рассмотрим принцип добавления какого-либо объекта в категорию My Objects («Мои объекты») из панели объектов Objects Panel. Возьмем для примера дерево в осеннее время (с красным цветом листвы). Чтобы добавить его в проект, нужно сделать следующее:

Перетянуть дерево в сетку проекта из Objects Panel.

Изменить свойства дерева так, чтобы оно стало красным – выбрать оттенок в графе «color». Чтобы не запутаться в дальнейшем, лучше дать объекту подходящее название, заполнив поле «Title».

Клацнуть на меню Selected Object и добавить дерево в «Мои объекты», выбрав пункт Add to My Objects.

Осеннее дерево появится в My Objects на боковой панели.

При необходимости удаления дерева из «Моих объектов», необходимо, удерживая клавишу Ctrl, выбрать дерево на панели объектов. Появится окошко с запросом о подтверждении удаления. Нажав OK, дерево удалится с боковой панели.

Объекты можно «наслаивать» друг на друга, размещая в разных плоскостях.

Внешний вид любых элементов настраивается в окне «Свойства» («Properties»).

FloorPlan3D

FloorPlan3D используется архитекторами и дизайнерами. Имеет очень удобное меню и множество автоматизированных операций. Она позволяет с высокой детализацией создавать объёмные изображения. В итоге вы можете подбирать материалы, для отделки стен, потолков, дверей и окон.


FloorPlan 3D позволяет с высокой детализацией создавать объемные изображения

Проектируя в 2D чертежах, вы можете мгновенно просматривать 3D результат. Главное её отличие: фотореалистичные изображения высокой детализации (FloorPlan3D идеально подходит для дизайнеров). Версия FloorPlan 3DDesignSuite 11.2.60 RUS позволяет вести подсчёт количества строительных материалов: цементной кладки, краски, обоев, плиточного покрытия, линолеума.

Программа подходит как для разработки дизайна коттеджей или ландшафтов, так и для планировочных работ на земельном участке (установка и расчёт ограждения, ворот, дорожек). FloorPlan3D точно считает площади и размеры. Позволяет автоматически создавать отдельные элементы и пользоваться готовыми (из библиотеки). Кроме проектирования сложных объектов, программа сама считает его стоимость, выводя ведомость материалов.

Realtime Landscaping Architect

Бесплатно*
Триал
Windows 10, 8, 7, Vista
In English

Программное обеспечение для профессионального проектирования ландшафта, работы над дизайном на основе фотографий реальных архитектурных объектов и создания трехмерных презентаций.

  • Выпуск детализированных рабочих чертежей
  • Создание ландшафтных проектов по разным стандартам
  • Двумерная и 3D визуализация высокого качества
  • Реалистичные трехмерные модели растений
  • Создание многоуровневых бассейнов, спа и систем орошения
  • Составление сметы расходов
  • Виртуальное ускорение роста деревьев (от 3 мес. до >20 лет)
  • Внедрение разработанного ландшафта на фотографию с домом
  • Реалистичные текстуры строительных материалов
  • Импортирование 2D чертежей (DWG, DXF, PDF) и создание, на их основе, 3D ландшафтного дизайна

* Пробная версия программы полностью функциональна и не имеет ограничений по времени. Однако, она содержит меньшее количество растений и других объектов, а также, при печати и в видео-презентации, устанавливает свои водяные знаки.

Полезные мелочи

Самому сделать план дома можно, но по получившемуся результату не стоит сразу приступать к строительству.

Хорошо бы, перед тем как самому проектировать дом, узнать все о нормах и правилах возведения жилых зданий. Почитать об этом можно здесь.

При проектировании даже маленького домика, соблюдайте основные правила и требования. Иначе здание нельзя будет эксплуатировать и даже построить

После составления проекта дома на компьютере распечатайте его и отнесите архитектору. Если среди ваших друзей и родственников таких специалистов нет, вам прямая дорога в БТИ – бюро технической инвентаризации. Сдайте макет туда. Сотрудники ведомства оценят ваш чертеж и дадут (или не дадут) разрешение на строительство.

Помните, создание проекта должно отвечать следующим принципам:

  • план дома должен быть простым. Если вы хотите возвести оригинальное и неповторимое строение со множеством этажей, балконами и прочими сложными архитектурными элементами, обратитесь за помощью к профессионалам;
  • проект строения должен отвечать требованиям эстетики и морали;
  • перед тем как спроектировать дом самостоятельно на компьютере, определитесь с фундаментом. Электронные площадки его не предусматривают.

Еще до проектирования дома определитесь с фундаментом здания. Основа подарит строению прочность и надежность

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Начало проектирования дома

Для проектирования домов необходимо будет «вооружиться» обычным тетрадным листом в клеточку и карандашом, задав при этом соответствующий масштаб. Рациональнее всего в данной ситуации будет поступить следующим образом – десять метров участка условно обозначить двумя клеточками. Таким образом, один сантиметр на линейке будет равняться 1 метру в реальной жизни – соотношение один к ста.

Шаг 1: наносим контур дома на тетрадный лист с помощью линейки и карандаша в масштабе 1:100, т.е. 1 см на бумаге будет равен 1 метру

Нанесение на бумагу контура самого участка, а также будущих строений. В данном случае все работы необходимо осуществлять в строгом соответствии с правильным масштабом – старательно перемеряя каждый метр на земле и нанося его на бумагу в соответствии размеров один к тысяче, вы обеспечиваете надежность и эстетичность возводимого здания. Нарисовать проект таким способом можно очень быстро. Обязательно надо учитывать не только контуры участка, отданного под проектирование и строительство, но и все расположенные объекты на участке, которые находились там еще до его планируемого возведения, и при этом их перенести не представляется никакой возможности. После этого можно будет приступить к проектированию самого здания – для упрощения задания, предположим, что проектируемый дом будет состоять из четырех комнат, кухни и двух санузлов (стандартное жилье для семьи из нескольких человек).

Обзор программ для дизайна интерьеров

В этой категории гораздо больше любительских программ, так как использовать их легче, да и сама концепция их внутренней работы проще, нежели у мастодонтов профессионального проектирования.

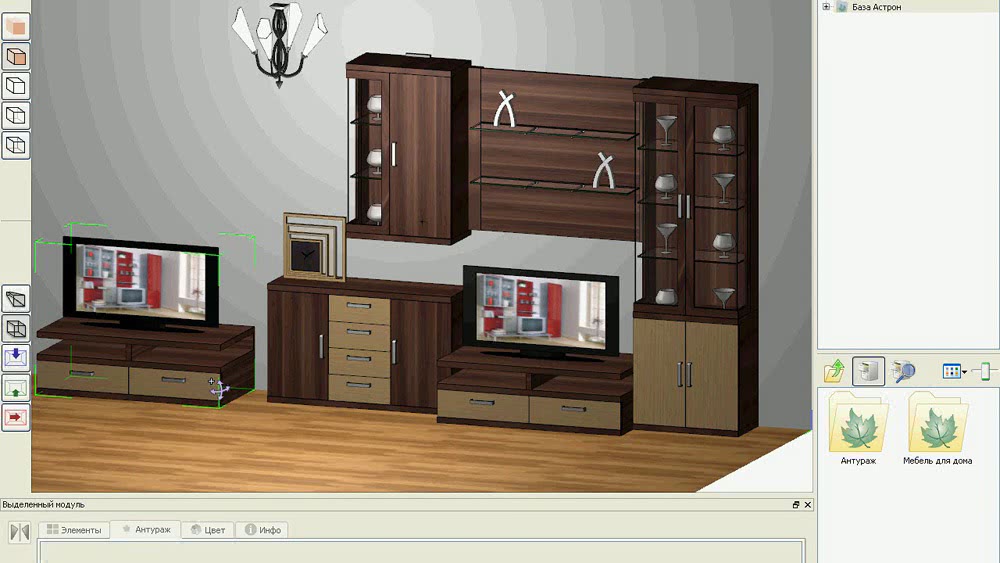

Astron Design

Простые визуальные образы дизайна — задача для Astron Design

Простенькая программа для проектирования интерьеров. Выбирается комната, её размеры, стиль и дизайн. Затем из наборов можно выбрать мебель и компоненты и легко наполнить ими комнату. Можно также менять параметры мебели, подстраивая под размеры комнаты. Программа бесплатна.

IKEA Home Planner

ИКЕЯ позволяет посмотреть в режиме онлайн как будет выглядеть их мебель на кухне

Это онлайн продукт для планирования интерьера от известного производителя мебели. Работает всё довольно просто. Есть комната с регулируемыми размерами, в которую из библиотек можно «накидать» нужных деталей мебели. Естественно, что вся мебель и объекты из магазина IKEA. В целом, для создания представления о будущем дизайне комнаты – неплохое решение.

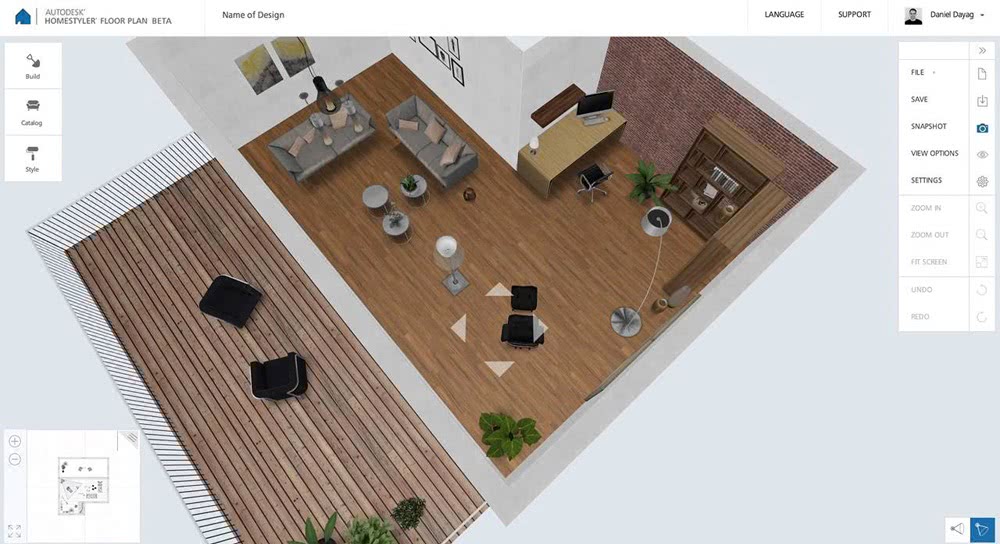

Homestyler

Homestyler не требует особых навыков проектирования или моделирования

Ещё один онлайн-продукт для создания интерьеров. Концепция похожа на предыдущий проект. Есть комната, которая с помощью готовых элементов из библиотеки наполняется деталями и мебелью. Набор различных предметов огромен, а итоговые картинки получаются сочными и чёткими. Единственное, что немного смущает — не до конца адаптированный перевод.

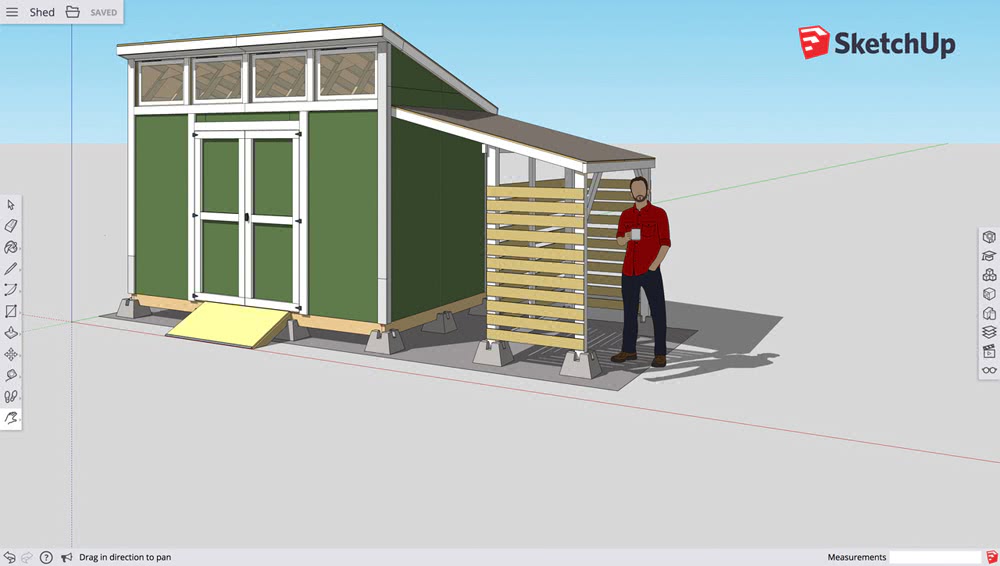

SketchUp

Бесплатная программа, предназначенная для 3D моделирования различных объектов и архитектурных форм. В настоящее время владельцем является компания Trimble Navigation, США, ранее программа принадлежала Google. Скачать бесплатную версию можно тут.

Интуитивно понятный интерфейс, наличие огромного количества свободно распространяемых уроков и книг по работе в СкетчАп (в том числе и на сайте разработчика) позволяет овладеть искусством 3D моделирования практически любому желающему. Все созданные модели имеют точные размеры. Результат работы сразу отражается на экране – от эскиза до готового проекта. Рассматривать проект можно с различных точек обзора «от первого лица», как в компьютерных играх.  Огромное количество готовых объектов предлагает как сам разработчик, так и множество форумов, посвященных программе.

В платной версии доступна интеграция СкетчАп с Google Earth, которая позволяет загрузить спутниковую фотографию местности и проектировать прямо на ней.  Также существует возможность устанавливать точные географические координаты для объекта и таким образом получать информацию об инсоляции участка в различное время года.

Платная версия программы SketchUp Pro отличается большими возможностями в области анимации, презентации проектов и экспорта файлов в другие форматы.

Проект участка, выполненный в SketchUp

Программа «Наш сад»

Компания «ДиКомп» предлагает удобную русскоязычную программу под названием «Наш сад». Сейчас вышла уже 10 версия софта, обладающая различными надстройками. Регулярно выпускаются и дополнительные модули, позволяющие создавать красивые 3D-изображения различных объектов.

Функционал соответствует популярным международным программам, а в некоторых случаях даже превосходит их возможности. Стоимость столь полезного решения для планировки участка 10 соток невелика и доступна для большинства обычных садоводов и дачников.

Интерфейс программы понятен, нужные кнопки и панели инструментов легко найти за счет русских названий. На сайте производителя есть подробные инструкции, многочисленные видео-уроки и ответы на частые вопросы, позволяющие быстро освоиться с особенностями проектирования в «Наш сад».

В целом, софт идеально подходит как для новичков, так и для опытных дизайнеров за счет простоты интерфейса и большого количества функций, позволяющих создать полноценный ландшафтный проект.

Основные возможности и преимущества программы «Наш сад»:

Энциклопедия на более чем 17 тысяч растений.

Удобная система фильтрации растений.

Описание более 350 вредителей и болезней различных культур.

Специальный блок «Розы».

Более 32 тысяч фотографий растений.

Планировщик территории.

Возможность выбора типовых построек домов.

Подбор подходящего по конфигурации забора, лестницы, арки и т. п.

Большая библиотека декоративных камней, малых архитектурных форм, уличных светильников, садовой мебели, средств передвижения и т. п.

Возможность посмотреть, как будет выглядеть ландшафт в разное время года и через несколько лет.

Функция «Фотоплан», позволяющая загрузить фотографию участка и наложить на нее необходимые эффекты.

Калькуляция сметы проекта.

3D-печать видовых точек проекта (вид из окна).

Печать плана проекта на одном или нескольких листах.

Видео-презентация с полной 3D-визуализацией объектов.

Функции, перечисленные выше, являются основными. У софта существует много дополнительных настроек и различных модулей, с помощью которых можно значительно расширить функционал.

Рассмотренные в статье программы для планировки участка позволяют без какой-либо дополнительной помощи создать уникальную схему будущего сада, огорода, различных зеленых насаждений и использования архитектурных конструкций. В софте Home & Landscape Design и «Наш сад» есть функции внешнего оформления дома, настройки освещения и качественной 3D-визуализации, с помощью которой можно заранее увидеть, как будет выглядеть участок сразу после ландшафтного оформления, в другое время года или через несколько лет.

Виды бесплатных программ для планировки дома

Как известно, весь софт на просторах интернета делится на две большие категории: бесплатный и платный. Платные в свою очередь могут продаваться сразу, а могут иметь и бесплатный ограниченный пробный период, по истечении которого, чтобы продолжить работу, придётся заплатить. Простые программы для проектирования домов, как правило бесплатны. А мощные и сложные продукты стоят весьма дорого.

Действительно бесплатные программы для моделирования домов

Бесплатные программы обычно не могут похвастать широким функционалом. Иногда это зависит от происхождения программы, когда её пишут энтузиасты, а иногда это часть общей концепции продажи. Например, программа для строительства и проектирования домов SketchUp поставляется в двух версиях — бесплатная и платная.

SketchUp может создавать простейшие образы и визуализацию

Первая имеет ограниченный функционал, вторая выжимает всё из своих возможностей. Но на самом деле они не так велики, как этого бы хотелось. В SketchUp можно проектировать довольно примитивные вещи — простые строения, мебель и детали интерьера.

Ещё одна бесплатная программа для создания плана дома, да ещё и с открытым исходным кодом — SweetHome 3D.

SweetHome 3D позволяет создавать отличные визуальные образы интерьеров

Моделировать можно практически всё, что угодно — интерьер дома, фасад или план. Приложение умеет работать с файлами других подобных продуктов, например, 3DMax или Wavefront. Также доступна и онлайн версия, в которой можно проектировать прямо из окна браузера.

Программы для архитекторов с бесплатным тестовым периодом

Бесплатный пробный период означает срок, в течение которого программа будет работать в штатном режиме, а затем либо потеряет часть своего функционала, либо не будет работать совсем. Чаще всего период составляет 30 дней. Из наиболее известных можно выделить 3DSMax.

3DMax любят и разработчики игр, и архитекторы

Вообще эта программа позиционируется не только как средство для проектирования домов и интерьеров. С её помощью можно моделировать всё что угодно, создавать реалистичные объекты, настраивать источники света, управлять материалами, использовать кучу встроенных визуальных эффектов и даже создавать целые фильмы. У платной версии есть бесплатный пробный период на 30 дней, после которого можно купить годовую подписку на год за 52000 рублей. Да, довольно дорого, но для тех, кто профессионально занимается моделированием и проектированием, это не такая существенная сумма.

Интересный продукт под незатейливым названием «Дизайн интерьера 3D».

Простенький интерфейс поможет новичкам освоиться быстрее

Ориентирована программа, как можно догадаться, именно под моделирование интерьеров зданий. Имеет простой и понятный дизайн, лёгкое управление и отличное оформление визуализации окон предпросмотра. Бесплатный период у программы длится всего 10 дней. После этого её можно купить за 700, 1000 или 2000 рублей, в зависимости от комплектации.

Наиболее популярная программа

Проектирование домов с помощью таких программ не потребует особых способностей и навыков. При этом отпадает необходимость привлекать к работе архитекторов или дизайнеров. Visi Con — это программа для проектирования интерьера жилых помещений, которая отличается высокой точностью в визуализации. Работа может проходить над различными по степени сложности проектами.

Так выглядит интерфейс программы Visi Con

Плюс Visi Con — в возможности проектирования и визуализации всех комнат дома. При этом вовсе не обязательно мыслить стандартно, так как в новом доме могут быть созданы новые типы комнат, функциональное предназначение которых может быть различным. В этом помогут специальные библиотеки программы.

В Visi Con представлено огромное количество функциональных элементов, которые дают возможность осуществлять работу с учетом реальных параметров и форм. Но это не все способности программы. На ее основе создают планы домов онлайн. Кроме того, у каждого пользователя появляется возможность оформить интерьер во всех комнатах. При этом могут быть учтены все мелочи.

nanoCAD

  • Поддержка DirectX, OpenGL
  • Поддержка DWG2017
  • Шрифты и линии по ГОСТ
  • Стандарты СПДС, ЕСКД
  • Быстрый поиск объектов
  • Автоматическое завершение и автокоррекция ввода команд

Бесплатная
400 Мб.
Windows 8, 7, Vista
На русском

nanoCAD — бесплатная САПР-платформа для профессионального проектирования и выпуска чертежей. Программа оснащена всеми необходимыми инструментами, работает в «классической», по современным меркам, САПР среде, и полностью поддерживает, самый распространенный в сфере проектирования, формат *.dwg.

В наших реалиях, nanoCAD хороша тем, что черчение выполняется сразу по установленным ГОСТам и стандартам оформления. И если использовать эту программу для проектирования дома, дачи, гаража или другого архитектурного сооружения, то на выходе можно сразу получить рабочие чертежи. В отличие от некоторых других программ, представленных здесь, в которых, по факту, можно создать только наглядные эскизы и рисунки, которые ещё придется объяснять строителям.

Профессиональные продукты для проектирования

Следующая линейка продуктов предназначена для профессиональной обработки графики и составлении качественных планов специалистами.

Наш Сад Кристалл

Ссылка Стоимость Язык Сложность
http://www.dicomp.ru/products/rubin-9/index.html 3500 руб Русский Простой

Наш Сад Кристалл версия 10 (предыдущая версия Наш Сад Рубин 9.0) – программа отечественного разработчика ЗАО «ДиКомп». Является не только инструментом проектирования, но и настоящей энциклопедией садоводства. В базе содержится информации о более чем 17000 видов растений, из них около 2000 роз. Существует возможность отбора растений по более чем 20 параметрам: почва, срок жизни, скорость произрастания и т.д…

Настоящая энциклопедия растений

Примечательно, что есть встроенный фоторедактор, в который вы можете вставить реальные фотографии объектов, затем их обработать и вставить в свой проект дачного участка.

Встроенный фоторедактор

Проектировщик программы имеет 2D и 3D вид и позволяет спроектировать рельеф, дорожки, водоемы на участке, декоративные элементы и объекты строительства.

Sierra LandDesigner 3D

Ссылка Стоимость Язык Сложность
http://www.sierra.com/ Условно бесплатная Русский Простой

Sierra LandDesigner 3D – приложение для проектирования для ландшафтного дизайна в 2D и 3D формате. Разработчик программы – компания Sierra, известная многим любителям видеоигр. К сожалению, программа старая (2000 года выпуска) и найти на официальном сайте разработчика её нельзя. Тем не менее, скачать её можно на просторах интернета. Есть русифицированная версия программы.

Интерфейс Sierra LandDesigner 3D v. 7.0

Punch Home Design

Ссылка Стоимость Язык Сложность
http://www.punchsoftware.com/c-35-all-products.aspx от $39,99 Английский Средний

Punch Home Design – пакет продуктов для визуализации интерьеров и внешнего вида дома и дачного участка.

Вся линейка продуктов

Самый простой продукт «Punch! Landscape, Deck & Patio v19» позволяет проектировать ландшафт с помощью библиотеки, импорт и экспорт которой возможен из других программ AutoCad и Sketchup!

Интерфейс Punch Home Design

Она также хорошо подходит для профессионального проектирования как и Realtime Landscaping Architect, а интеграция с другими 3D объектами делает её незаменимой.

SketchUp

Ссылка Стоимость Язык Сложность
https://www.sketchup.com/ru Бесплатная Русский Средний

SketchUp – бесплатный программный комплекс для 3D-моделирования не только дачного участков, а вообще любого предмета или объекта. Подойдёт для начинающих пользователей, которые хотят распланировать свой сад в объёмном трёхмерном виде. Для корпоративных клиентов необходимо будет купить лицензию.

У программы имеется собственная база объектов, которая пополняется пользователями. Их можно добавить к себе в план.

Пример поиска 3D объекта «ель»

Несмотря на то, что SketchUp позволяет составить планировку участка, основное её предназначение – 3D моделирование. Поэтому подойдёт она скорее всего для ландшафтного дизайна.

Пример планировки в SketchUp

Еще один пример

Realtime Landscaping Architect

Ссылка для скачивания Стоимость Язык Сложность
https://www.ideaspectrum.com/compare-landscaping-software/ от $79,95 Английский Сложный

Realtime Landscaping Architect – программа для планировки участка в формате 2D и 3D для операционной системы Windows. Отличается данный продукт более профессиональным подходом к проектированию и подойдёт продвинутым пользователям, а также ландшафтным дизайнерам.

Скриншот интерфейса

Также программу отличает более детальная прорисовка объектов. В базе пакета Plus содержится 10400 моделей, из которых 5100 растения, в пакете Architect – 16400 объектов, из которых 7200 растения.

Детальная прорисовка растений

Этот программный комплекс позволяет создавать презентации, просматривать динамику роста растений, как на них будет попадать тень в течение дня и многое другое. В общем, полноценный продукт для профессионального проектирования.

Прочие профессиональные продукты:

В данном материале мы не рассматриваем такие профессиональные продукты как Autodesk 3DS Max и ArchiCad. Они универсальные в своём роде и признаны лучшими в мире для построения любых трёхмерных объектов. В том числе и для планирования участка.
