Назначение и виды противопожарных клапанов (огнезащитных) для систем вентиляции, выбор и установка

Устройство

Необходимость, состав и устройство такой довольно сложной разновидности приточно-вытяжных вентиляционных систем регламентируют следующие нормы и правила:

• СП 60.13330 «СНиП 41-01-2003*», регламентирующий требования к отоплению, вентиляции воздушной среды зданий (с изменениями от 10.02.2017), в который был внесен блок новых требований к системам противодымной защиты.
• СП 7.13130.2013, устанавливающий требования ПБ к таким системам.
• НПБ 239-97 о проверке огнестойкости воздуховодов.
• НПБ 241-97 о противопожарных клапанах систем вентиляции.
• НПБ 253-98, устанавливающий нормы ПБ к вентиляторам систем дымоудаления.
• НПБ 250-97 о требованиях к пожарным лифтам, устанавливаемых в строениях, сооружениях различного назначения.
• Методические рекомендации МЧС от 2008 года о расчетном определении параметров дымоудаления. Этот документ не является руководящим, но успешно применяется при проектировании.

Согласно этим нормам установка таких систем – приточно-вытяжных вентиляционных комплексов, управление которых осуществляется автоматически или в ручном режиме, требуется из следующих пожарных отсеков / помещений защищаемых объектов:

• Холлов/коридоров строений общественного или жилого назначения выше 28 м.
• Туннелей, коридоров заглубленных и подземных этажей, не имеющих инсоляции, зданий любого назначения, если в них выходят помещения с постоянным нахождением людей.
• Коридоров длиннее 15 м без освещения в промышленных, складских зданиях категории по взрывопожарной опасности А–В2 от двух этажей; цехах категории В3; общественных комплексах от шести этажей и больше.
• Общих коридоров зданий с незадымляемыми лестничными клетками.
• Коридоров многоквартирных домов без естественного освещения, если расстояние от входа дальней квартиры до незадымляемой лестницы Н1 больше 12 м.
• Атриумов комплексов общественного назначения выше 28 м; пассажей/атриумов с дверями/балконами выше 15 м.
• Лестниц Л2 больниц при наличии фонарей, автоматически открывающихся при срабатывании датчиков дыма установок/систем АПС.
• Промышленных помещений, складов с рабочими местами, без естественного освещения или с ним через окна/фонари, не обеспеченные автоматическими приводами для открывания.
• Помещений, не обеспеченных инсоляцией: любых общественных с массовым нахождением людей; площадью свыше 50 кв. м. с рабочими местами при наличии горючих веществ; торговых помещений; гардеробов свыше 200 кв. м.

Допустимо проектирование удаления дымового потока через коридор, обслуживающий помещения до 200 кв. м., если они промышленного назначения и относятся к взрывопожароопасным категориям В1–В3 или предназначены для хранения горючих материалов.

Не требуется проектирование/установка систем дымоудаления из следующих помещений:

• Площадью меньше 200 кв. м., если они защищены стационарными системами пожаротушения, за исключением категорий А, Б.
• С системами порошкового/газового АУПТ.
• Из коридоров, если все помещения, примыкающие к ним, обеспечены дымоудалением.

Устройства, системы дымоудаления и притока воздуха бывают нескольких видов, имеющих следующее устройство:

• Окна, фонари освещения помещений с побудительным приводом, открывающиеся в ручном и автоматическом режимах.
• Вытяжная противодымная вентиляция из помещений, фойе, вестибюлей, коридоров.
• Приточная вентиляция, предназначенная для принудительного притока воздуха во внутренние лестничные клетки, тамбур-шлюзы, лифтовые шахты пассажирских/грузовых лифтов зданий и сооружений, сильным давлением воздуха вытесняющая/исключающая попадания в них продуктов горения.

В состав систем дымоудаления/принудительного притока воздуха при пожаре входят:

• Клапана дымоудаления, называемые также дымоприемными устройствами.
• Вентиляторы для удаления плотного дымового потока.
• Шахты, магистральные каналы, огнестойкие вентиляционные короба дымоудаления.
• Вентиляторы принудительного притока воздуха, чаще всего монтируемые на крыше зданий/сооружений.
• Огнезадерживающие клапаны, монтируемые на вытяжной системе общего обмена воздуха помещений, для ограничения/исключения распространения пожара по вентиляционным коробам.

Эффективность защиты зданий/сооружений при возникновении пожара, возможность проведения быстрой безопасной эвакуации людей из них, ограничение распространения огня, теплового воздействия, продуктов горения прямо зависит от синхронности совместной эксплуатации систем дымоудаления/ принудительного притока чистого воздуха; поэтому устройство, принципы их работы должны проектироваться так, чтобы они максимально дополняли друг друга.

Клапаны противопожарные КЛАПЪ

Клапаны противопожарные используются для блокировки проникновения пожара в ручном и автоматическом режиме по сети воздуховодов, воздушным шахтам и вентиляционным каналам систем вентиляции.  Клапаны огнезадерживающие защищают проемов в ограждающих строительных конструкциях сооружений и зданий промышленного назначения.

Клапан огнезадерживающий, клапан противопожарный, применение.

По конструкции клапаны огнезадерживающие — это корпуса с специальными рабочими лопатками, выполненными в коробчатой форме. Эти лопатки установлены в подшипниках узлах и соединены системой механических рычагов. Установка клапана огнезадерживающего в открытое рабочее положение производится путем поворота лопаток с помощью специальной рукоятки системы рычагов. Система фиксируется благодаря тепловому замку. В тепловом замке находится плавкая вставка. Температура срабатывания и плавления вставки составляет порядка72+5°С. Ручное управление клапаны огнезадерживающие производят с помощью тросика, который крепится к ручке. Обеспечение клапаны огнезадерживающие защиты от огня осуществляет плотным заполнением рабочих лопаток материалом теплоизоляционным. На лопасти лопаток нанесено специальное огнезащитное покрытие, которое нанесено и на поверхность клапана. Для полноты огнезащиты наружных полостей, клапан огнезадерживающий проложен минеральной ватой.

Клапан обратный в системе вентиляции

Монтаж клапана обратного у промышленных вентиляторов обычно не осуществляется, в случае значительных и больших избытков, перерасхода тепла в обслуживаемых помещениях и зданиях. Вентиляторы и промышленные калориферы соединяются каналами сети воздуховодов обычно без применения гибких вставок. Клапаны дымоудаления — монтаж

Клапаны дымоудаления монтируются в каналах и шахтах дымоудаления под потолком здания. В случае необходимости для декорирования отверстия дымоудаления, на клапаны дымоудаления устанавливаются специальные ограждения декоративные металлические решетки. Установленные клапаны дымоудаления при правильной установке должны свободно, без препятствий срабатывать и открываться внутрь проем канала дымоудаления.

Клапан дымоудаления, классификация

Противопожарные клапаны огнезадерживающие предотвращают проникновение огня и продуктов горения через систему воздушной вентиляции помещения. Удаления дыма из помещения после пожара, а также для вытяжных и приточных систем помещения, с защитными установками порошкового и газового пожаротушения. Клапан противопожарный Клапаны огнезадерживающие изготавливается из оцинкованной стали и имеет повышенную герметичность. Противопожарные клапаны огнезадерживающие комплектуется электромагнитным или электромеханическим приводом с возвратной пружиной или реверсивным электромеханическим приводом без возвратной пружины.

Вентиляционный клапан  и его назначение

Клапан обратный вентиляционный применяется для предотвращения обратного потока воздуха в каналах вентиляционных систем и систем кондиционирования воздуха. По форме клапан обратный бывает круглый, квадратный, прямоугольный – по форме воздуховода в вентиляционном канале. лапан обратный клапан обычно устанавливается и монтируется воздуховоде, расположенном горизонтально или в вертикальном воздуховоде. Поток воздуха в таком канале должен быть направлен снизу вверх. Клапан обратный и клапан противопожарный нужен также предотвращения тока воздуха к отключенным вентиляторам и от них в воздуховодах прямоугольного поперечного сечения.

Клапан дымоудаления, назначение и область применения

Клапан дымоудаления противодымной вентиляции предназначен для применения в приточных и вытяжных системах противодымной вентиляции зданий и сооружений различного назначения. Клапаны дымоудаления могут применяться в качестве дымовых и противопожарных нормально закрытых. Клапаны дымоудаления устанавливаются в проемах ограждающих конструкций, перекрытий или подвесных потолков, а также на ответвлениях воздуховодов дымовых или воздухоприточных каналов. Клапаны дымоудаления изготавливаются из стали СТ3 с последующей покраской или, по желанию заказчика, из оцинкованной стали. Клапаны дымоудаления выпускается как в стеновом, так и в канальном исполнении и может устанавливаться в вертикальных и горизонтальных проемах. Клапаны дымоудаления работоспособны в любой пространственной ориентации.

Так же: Клапаны воздушные УВК и КВУ

Производители клапанов в России

На отечественном рынке представлено не так уж много производителей этого оборудования. Связано это с малым объёмом производства, так как установка и замена клапанов происходят довольно редко. В России можно купить противопожарный клапан для вентиляции производства нескольких фирм:

• ЗАО AMALVA — международный производитель вентиляционных систем и оборудования. Основано ещё в 1997 году. Производит противопожарные клапаны с 2007 года.

• ЗАО «Вингс-М» — специализированное предприятие по производству вентиляционных клапанов, широко использует продукцию швейцарской Belimo. Является разработчиком и производителем собственных моделей противопожарных клапанов под торговыми марками КЛОП-1, КЛОП-2, КЛОП-3 и линейки клапанов противодымной вентиляции КЛАД-1, 2, 3. Завод обустроил собственную тестовую установку для испытаний продукции в условиях, приближённых к огневым.

• ЗАО «Вентмаш М» производит отопительное и вентиляционное оборудование, в том числе обратные, дымовые и противопожарные клапаны с различными типами приводов и степенью взрывозащиты.

• ООО «Лиссант» является крупнейшим производителем строительных материалов и вентиляционных систем на юге России. Кроме клапанов, производит несколько наименований оборудования для вентиляции.

Устройство

Любое устройство для вентиляции состоит из следующих элементов:

• Корпуса. Он может быть квадратного, круглого или прямоугольного сечения. Изготавливается из металлических сплавов, не подверженных коррозии, или оцинкованной стали. Имеет один фланец – стеновое исполнение или два присоединительных элемента – для канального варианта монтажа.
• Заслонки – поворотной конструкции, располагающейся полностью внутри корпуса. Может быть только цельной, для обеспечения надежности и плотности изделия; дроссельные заслонки, предназначенные для регулировки потоков воздуха, что состоят из нескольких частей, соединенных между собой, для КП не применяются. Для установки на вентиляционные прямоугольные короба большого сечения изготавливаются с несколькими заслонками, называемые многостворчатыми.
• Корпуса огнезадерживающих клапанов выпускаются в двух вариантах исполнения – для внутреннего и наружного размещения привода.
• Для обеспечения необходимого предела стойкости к воздействию огневого потока, способного распространяться по вентиляционному коробу/каналу, заслонку и стенки корпуса обрабатывают термостойкими покрытиями/красками, отвечающими требованиям по огнезащите металлических конструкций.
• Привода. Он может быть пружинным, электромагнитным или электромеханическим. Управление приводом осуществляется дистанционно или в автоматическом режиме. В качестве побудительной внешней системы в большинстве случаев используются установки АПС с тепловыми, газовыми, дымовыми пожарными извещателями, способными фиксировать тление, начальную стадию возгорания органических веществ.

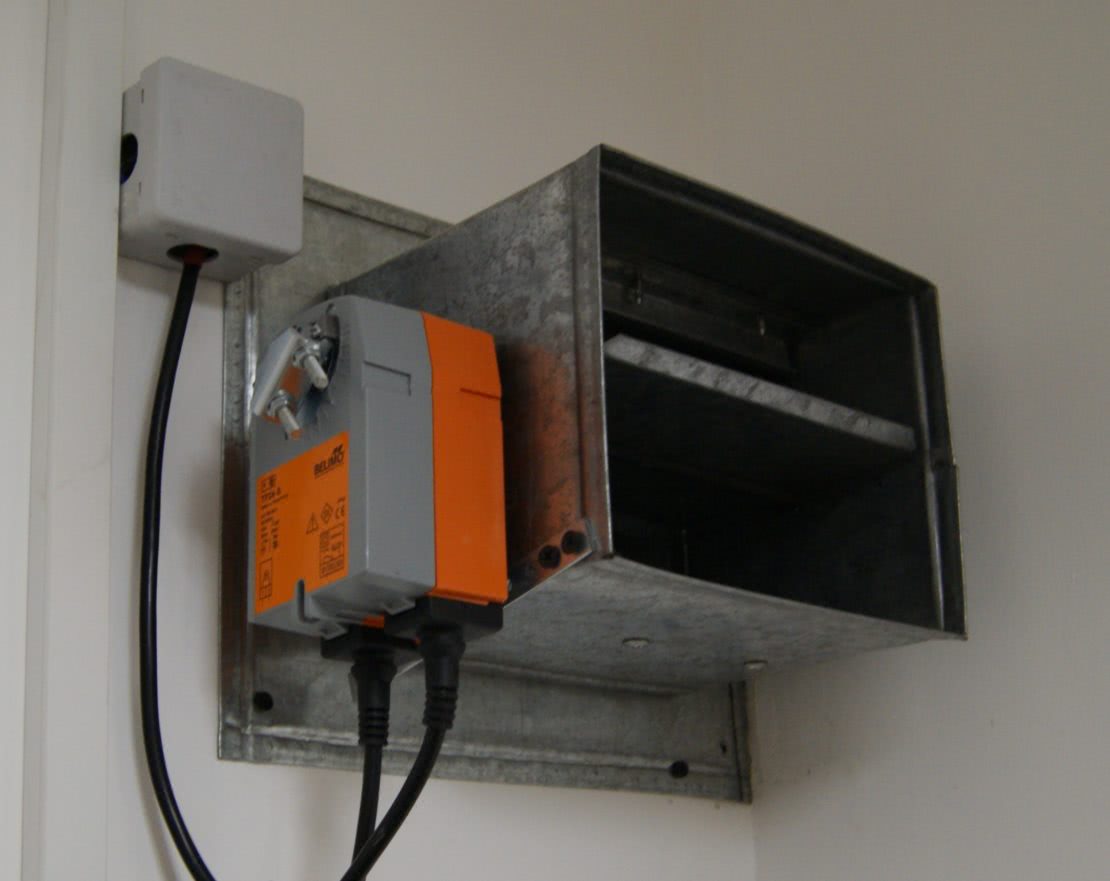

Устройство противопожарного клапана

Размеры противопожарных клапанов различны в связи с тем, что сечение вентиляционных коробов, каналов/шахт на общественных, промышленных объектах сильно различаются. Ряд стандартных типоразмеров обычно начинается от диаметра в 200 мм – для КП круглого сечения, 200 х 200 мм – для изделий квадратного/прямоугольного сечения. Пределов габаритам не установлено, при необходимости защиты крупных вентиляционных систем промышленных предприятий, общественных объектов с большим сечением воздуховодов многие производители изготавливают такое оборудование на заказ, если готовые варианты из выпускаемой линейки моделей не подходят по размерам или исполнению.

Блок управления противопожарными клапанами от различных производителей предназначен для контроля за группой КП – от 1 до 4 шт., формируя командные сигналы на открытие/закрытие заслонок. БУПК также необходим для наблюдения за исправностью электромеханических, реверсивных, электромагнитных приводов, наличием электроснабжения, проверки работоспособности устройств в составе систем приточно-вытяжной вентиляции, дымоудаления.

Принцип работы

Классификация по особенностям конструкции

Главный нормативный документ, который регламентирует монтаж различных устройств и области их использования в системах противопожарной вентиляции, это СНиП 41-01-2003. Согласно этому нормативному документу производят следующие виды устройств:

Нормально открытие клапаны. Монтируются на обменные воздуховоды обычных вентиляционных систем, в системы воздухообмена и кондиционирования, а также в сети воздушного отопления для предотвращения попадания в систему токсичных продуктов сгорания. И на приточные и вытяжные воздуховоды для помещений, оборудованных системами автоматического пожаротушения,с газовым или порошковым наполнением. Такие устройства срабатывают на закрытие для образования герметичного пространства в помещении, наполняемом огнетушащим веществом для повышения эффективности пожаротушения. Срабатывают в автоматическом режиме по команде системы пожаротушения.

Работа противопожарного стенного нормально открытого клапана на примере модели PSUM 90 MANDIK:

Нормально закрытий клапан устанавливается в системы специализированной вентиляции для удаления дыма и отработанного пожаротушащего газа из помещения. Открываются в ручном режиме или по команде от шкафа управления противопожарными клапанами, после полной ликвидации очага возгорания.

Работа противопожарного огнезащитного клапана нормально закрытого на примере модели MANDIK PKTMIII 60:

Дымовые клапаны для систем противодымной вытяжной вентиляции представляют собой устройства дымоудаления являющиеся запорно-регулируемой аппаратурой.

Устройства монтируются в местах пересечения трубопроводов системы дымоудаления и межэтажных перекрытий, стен и перегородок. Обычно такие приборы комплектуются двумя типами элементов управления:

• Электромагнит – экономный способ использования клапана, который находится в нормально закрытом дежурном состоянии. При обнаружении очага возгорания на электромагнит подается импульс, который снимает блокировку. Крышка поднимется благодаря механической силе пружины. В обратное – охранное состояние заслонка возвращается вручную.
• Электропривод – в дежурном состоянии закрытии и обесточен. При возникновении необходимости электрическое питание подается на заслонку, которую открывает электромотор. В исходное положение устройство возвращается автоматически по команде от системы пожаротушения или шкафа управления.

Взрывозащищенные клапаны бывают двух типов. Нормально открытыми и закрытыми. Их использование и монтаж в воздуховодах различного назначения регламентируется нормативными документами СНиП 41-01-2008 и СНиП 21-01-97. Такими устройствами комплектуются системы вытяжной промышленной вентиляции на опасных и агрессивных производствах. Их прочностные и эксплуатационные показатели значительно превосходят обычные устройства. Диапазон рабочих температур составляет -30°С до +40°С.

• Соблюдать температурный режим;
• Защитить основные узлы управления и корпус прибора от негативного воздействия атмосферной влаги и прямого попадания воды;
• Исключить конденсацию или другой тип попадания влаги на заслонку прибора;
• Не использовать обычные (незащищенные) устройства в системах подачи или удаления воздуха, которые имеют двойное назначение, и используются для отсоса с места производства агрессивных веществ. Или в среде агрессивных газообразных веществ, испарений кислот и щелочей, предельные концентрации которых снижающих коррозионную стойкость материала корпуса.

Противопожарные клапаны для вентиляции

Чтобы во время пожара защитить помещение от задымления, используют клапан противопожарный для вентиляции. Он защитит от скопления в доме продуктов горения, которые представляют серьезную опасность для людей, эвакуирующихся из горящего здания.

Область применения и принцип работы

Противопожарные клапаны устанавливают в вентиляционную систему дома. Они предотвращают быстрое распространение дыма по вентканалам, обеспечивают необходимый уровень пожарной безопасности.

Еще одно назначение клапанного механизма заключается в сокращении притока воздушных масс в помещение. Благодаря уменьшению содержания кислорода в воздухе снижается интенсивность горения. Некоторые разновидности противопожарных устройств устанавливают с целью удаления дыма и угарного газа.

Принцип работы и особенности конструкции:

1. Внутри корпуса расположены заслонка и привод. Для фиксации в вентканале на корпусе стоят фланцевые зажимы.
2. В зависимости от условий работы клапанный механизм закрывает или открывает канал. Им управляют вручную или автоматически.
3. Для ручного управления на каждом этаже установлены кнопки либо используют пульты. Затвор срабатывает автоматически при получении сигнала от противопожарной системы.

Разновидности противопожарных клапанов

Клапанные противопожарные устройства делят на несколько разновидностей:

• Для удаления из помещения угарного газа и дыма устанавливают модели закрытого типа. В нормальном состоянии они всегда закрыты. Во время пожара заслонки открываются для удаления продуктов горения.
• Устройства открытого типа ставят в пространстве между этажами. Нормальное состояние для них – открытое. Если в здании пожар, клапаны закрываются для сокращения поступления свежего воздуха. За счет уменьшения содержания кислорода уменьшается площадь возгорания.
• В помещениях большой площади, где одновременно пребывает много людей, устанавливают дымовой дроссель.
• Также есть заслонки двойного действия, объединяющие в себе характеристики открытых и закрытых моделей.

В зависимости от места монтажа все противопожарные клапаны делят на канальные и стеновые. Первые устанавливают в вентиляционных шахтах, а вторые – в стене.

Места и особенности установки

При выборе места установки учитывают назначение клапанного механизма, требования нормативных документов. Устройства открытого типа ставят в наружных стенах или недалеко от них. А закрытой разновидности монтируют в вентканалах. Выбирая место установки, оценивают доступность и удобство техобслуживания всех приводов и рабочих узлов клапанной конструкции.

Перед монтажом проверяют на исправность, оценивая герметичность заслонок и быстроту срабатывания. Поскольку от исправной работы противопожарного клапана зависит жизнь людей, находящихся в здании, их систематически проверяют и обслуживают. Точные сроки проверок приведены в нормативной документации.

Применение на объектах

Противопожарные клапаны устанавливаются как в вертикальных, так и в горизонтальных проемах противопожарных перекрытий, перегородок в местах пересечения их приточно-вытяжных коробами, каналами, шахтами установок/систем приточно-вытяжной, противодымной вентиляции, в т.ч. в пространстве за подвесными потолками; на ответвлениях воздуховодов в отдельные помещения; для защиты систем дымоудаления шахт, холлов пожарных лифтов.

Как правило, большинством компаний производителей определяются следующие условия для надежной, безотказной работы изготавливаемых ими устройств:

• Они должны быть установлены внутри помещений зданий, где температура воздушной среды не выходит за диапазон от – 30 до + 40℃, при этом должно быть обеспечено отсутствие попадание атмосферных осадков/конденсация влаги внутрь корпуса.
• Воздушная среда в защищаемых помещениях не должна содержать химически агрессивных паров, аэрозолей, газов, способных разрушать металлические конструкции и изоляцию электрических проводов/кабелей.

Для использования в составе систем дымоудаления на стадии проектирования необходимо предусматривать нормально закрытые КП с пределом стойкости к открытому огню не меньше:

• EI 60 – для зданий/сооружений надземных/подземных крытых стоянок автотранспортных средств.
• EI 45 – для удаления летучих разогретых продуктов горения из защищаемых помещений.
• EI 30 – для защиты холлов, вестибюлей, коридоров при монтаже на ответвлениях вентиляционных коробов от шахт дымоудаления или при монтаже дымовых клапанов в проемах самих шахт.

Для помещений, оборудованных системами газового или порошкового/аэрозольного АУПТ, в местах пересечения воздуховодами обслуживающих вентиляционных установок необходимо монтировать оборудование с пределом стойкости к огню не меньше EI 15:

• Нормально открытые – в вытяжных/приточных вентиляционных системах.
• Нормально закрытые – в системах удаления летучих продуктов горения, не осевшей взвеси огнетушащего порошка/аэрозолей, газов после ликвидации очага возгорания.
• Двойного действия – в вентиляционных установках/системах общеобменной вентиляции, в т.ч. применяемых для удаления остатков огнетушащих веществ по окончании тушения пожара.

Существуют различные клапаны для систем вентиляции по своему назначению, конструкции, техническим характеристикам, исполнению. Правильный/грамотный выбор нужных изделий для каждого конкретного здания, общественного сооружения – это прерогатива специалистов проектных организаций; а их монтаж, обслуживание – работников специализированных предприятий, имеющих лицензию МЧС на данные виды работ.

Источник

Как используется клапан перекидного типа

Клапан этого типа устанавливается в том случае, если присутствует необходимость самостоятельного изменения направления потока, который уже находится внутри системы. Привод у этого устройства может быть как электрическим, так и механическим. Исходя из формы, они могут иметь круглое или квадратное сечение, в то время как сами могут быть односторонними или двухсторонними. К основным элементам относят корпус сварного типа, для изготовления которого используется листовая сталь. Также в комплекте имеется привод и перекидная заслонка. При наличии ручного привода, в комплект входит несколько заслонок и рычагов, которые соединены между собой. А вот клапан перекидного типа работает по другой схеме, в которой основные задачи возложены на выключатель и мотор-редуктор.

Подобные конструкции созданы для установки воздуховодов вертикального типа. Рабочее давление не должно превышать отметку в 1 500 Па, высота помещения должна составить не менее трех метров, а вот скорость потока может варьироваться от 6 до 20 метров. При отключении электропитания, автоматически начнет работать запасной вентилятор. Сфера их использования огромная, но в большинстве случаев такие устройства применяются в промышленности и при производстве. Иногда нельзя их использовать в связи с техническими особенностями.

К таким случаям можно отнести:

• когда в системе могут присутствовать опасные для здоровья химические элементы, в том числе и взрывоопасные;
• трубопроводы могут использоваться для транспортировки консистенций различного уровня вязкости;
• потоки воздуха содержат огромное количество пыли;
• при наличии агрессивных частиц разного происхождения, которые путешествуют внутри системы.

Принцип их работы

В районе подшипника у таких клапанов будет находиться основное полотно и полуось, которые между собой соединены. В момент поступления сильного потока, ось начинает медленно поворачивать основную ось, которая приводит в движение полотно. Таким образом, перекидной клапан откроется. При создании аварийной ситуации основной вентилятор отключится, при этом ось будет продолжать возвращать полотно в первоначальное положение. При этом сработает установленная автоматика, которая приведет в действие дополнительный вентилятор. Подобные устройства должны регулярно проходить ряд проверок и полностью соответствовать имеющимся СНиПам. К основным требованиям можно отнести необходимость использования различных материалов для создания отдельных комплектующих к устройствам этого типа. Это поможет минимизировать риски, связанные с возможным взрывом и возгоранием. Для покупки и установки соответствующего оборудования следует обратиться за помощью к специалистам.

Виды вентсистем

Об управлении воздушными потоками внутри здания следует задуматься ещё на этапе проектирования системы вентиляции, обозначив ключевые места и участки воздуховодов, куда будут установлены противопожарные клапаны. Выбор клапанов в первую очередь зависит от назначения вентиляционных коммуникаций. Вентиляция может быть трёх видов по возложенным на неё задачам:

1. Вентиляция отопления, используемая в системах обогрева здания с газообразным теплоносителем. Использовать клапаны противопожарные огнезадерживающие с термодатчиками в таких воздуховодах нецелесообразно. Более актуальными будут взрывозащищённые модели.

2. Кондиционирующая вентиляция общеобменная стандартно должна присутствовать в любых зданиях, такие системы лучше всего оборудовать запирающими или реверсивными клапанами.

3. Специальная вентиляция дымоудаления (или аварийная) может быть встроена в кондиционирующую систему или спроектирована независимо. Обеспечивает очистку от продуктов горения других опасных для здоровья газов в помещениях эвакуационных проходов во время пожара и удаление дыма после завершения тушения пожара. Желательным параметром таких систем является надёжное дистанционное управление.

По месту установки и форме

Различают всего два вида клапанов в зависимости от установки. Большинство клапанов устанавливают в проёмах в стене или горизонтальном перекрытии, здесь подходят однофланцевые изделия стенового типа. Канальное исполнение клапанов используют реже, такие заглушки монтируют прямо на воздуховод и закрепляют двумя фланцевыми или ниппельными соединениями. Прочность конструкции с канальными двухфланцевыми изделиями немного ниже, поэтому их применяют в случаях прокладки дополнительных линий вентиляции или при невозможности использовать стеновое размещение клапанов. По сечению воздуховода изделия делятся на круглые и прямоугольные, а по методу соединения — на муфтовые, ниппельные и фланцевые.

Серия КЛОП

Назначение противопожарных клапанов серии КЛОП состоит в сдерживании распространения огня и дыма через системы вентиляции или кондиционирования всех видов помещений, EI 90.

Для взрывоопасных помещений разработана особая модификация взрывозащищенного клапана (В). У противопожарного оборудования КЛОП предусмотрены специальные фланцы для присоединения воздуховодов.

Электромагнитный привод КЛОП с тепловыми замками или без них находится с наружной стороны устройства. Некоторые модели серии КЛОП оснащаются пружинными или электромеханическими двигателями.

В конструкции нормально открытых устройств КЛОП-1 предусмотрено наличие электромагнитного привода с тепловым замком или электромеханического привода BELIMO. Огнезащитные устройства круглого сечения с электромагнитным двигателем не имеют теплового замка.

Серия КЛОП-1

Нормально открытые устройства КЛОП-2 имеют преимущество перед КЛОП-1, являясь усовершенствованными устройствами нового поколения. Они отличаются высокими аэродинамическими характеристиками, повышенной надежностью выполнения функций защиты, простотой и удобством монтажа.

Серия КЛОП-2

Большие «канальные» нормально открытые клапаны КЛОП‑3 надежны при работе в условиях больших скоростей и расходах воздуха. Эти устройства обычно устанавливают в воздуховодах большого сечения, где установлены вентиляторы высокой производительности.

Серия КЛОП-3

Установка системы

Как уже говорилось ранее, системы дымоудаления проектируются с начала строительства здания. Также их можно переделывать при реконструкции, но это более затратно и требует разрушения всех коммуникаций изначально, а потом нужно их восстанавливать.

Монтаж противопожарной вентиляции обычно стоит в 2-3 раза больше, чем обычные коммуникации. Все дело в применяемых материалах, механизмах и оборудовании. Дополнительно устанавливаются датчики, пункт обработки и т.д. Но все затраты себя оправдывают, так как в дальнейшем можно быть уверенным в том, что имущество будет в целостности и сохранности.

Особенности

Для любого рода технических систем, связанных с обеспечением безопасности при пожаре, очень важно строгое соблюдение норм и стандартов — даже более строгое, чем для «обычных» вещей. Все основные технические стандарты направлены на то, чтобы вентилирующая система дольше оставалась свободной от газообразных и твердых продуктов горения

С этим связана и другая важная задача, которую решают разработчики огнезащитных комплексов – как повысить стойкость продукции к сильному нагреву

Потому довольно большое внимание уделяется отбору материалов и проверке их теплофизических свойств. Продолжительность сохранения качеств при определенной температуре также закреплена официально

Государственный стандарт для пожарных вентиляционных установок был выработан еще в 1969 году.

Требования ГОСТ 15150 указывают, что при использовании таких устройств:

• должен строго выдерживаться проектный тепловой режим;
• недопустим контакт заслонок с влагой, будь то конденсирующейся или поступающей иным образом;
• необходимо также предотвратить увлажнение управляющих узлов и внешней части.

Категорически запрещено применять аппараты, не имеющие должной защиты, для комплексов трубопроводов, удаляющих агрессивные и едкие вещества. Также подобные аппараты нельзя ставить там, где концентрация разъедающих реагентов в воздухе ведет к потере коррозионной сопротивляемости корпусов.

Принято выделять:

• нормально открытые клапаны;
• нормально закрытые клапаны;
• дымовые устройства;
• раскрытые и герметичные блоки взрывозащищенного исполнения.

Выбор клапана

Для выбора клапана учитываются несколько характеристик:

• тип и назначение — клапан дымоудаления или противопожарный;
• предел огнестойкости, который является основной характеристикой, которая определяет пожарные и технические свойства устройства; его можно узнать в документации к конкретному изделию;
• размеры, которые зависят от воздуховода, места установки и скорости движения воздуха;
• тип привода, который приводит в движение заслонку клапана;
• сопротивление;
• вес;
• цена.

Все характеристики подбираются во время проектирования исходя из многих факторов. Также не стоит забывать о сопротивлении на противопожарном клапане, от которого зависят потери давления в сети и, как следствие, необходимость выбора более мощного вентилятора. Сопротивление рассчитывается по тем же принципам, что и для других устройств в вентиляционной сети.

Каждое изделие отличает коэффициент местного сопротивления, который используется при расчете. Аэродинамические характеристики каждого типа клапана отличается. Это является также одним из факторов, которые влияют на выбор. Все данные по каждому клапану обычно указаны в каталогах производителя, с которыми необходимо ознакомиться при проектировании.

КПС

Клапан противопожарный КПС может применяться в комбинированных и совмещенных воздуховодах двойного назначения, так как он работает нормально как в открытом, так и закрытом состоянии. И его можно применять в качестве противодымного или огнесдерживающего устройства.

Различные модели могут комплектоваться электромеханическими замками как отечественного, так и зарубежного производства (компании Siemens). А также быть оборудованными электромагнитным или пружины замком с дополнительными активационными тепловыми датчиками или без них.

Использование клапанов противопожарных повысит пожарную безопасность здания. Кроме того, выбор надежной модели сможет сделать систему дымоудаления более надежной, исключая задержки в срабатывании.

Заключение

 Устанавливать на объекте огнезащитные клапаны нужно строго в соответствии с проектной документацией.

Только правильный выбор и грамотное размещение защитных элементов обеспечат должную степень пожарной безопасности.

Не стоит заниматься установкой клапанов самостоятельно – пусть лучше этим займутся профессионалы.

Дорогие друзья, также хочу сказать вам, чтобы вы не путали огнезащитные клапаны с клапанами, предназначенными для удаления дыма.

О них мы поговорим в одной из следующих статей.

Желаю вам всего доброго!
