Оглавление

Работы по прокладке и подключению

Если длина трассы насчитывает с десяток-другой метров, и при этом участок густо испещрен

подземными трубопроводами,
электрокабелями,
проводами связи,

то не исключено, что использование землеройной техники будет невозможно. В этом случае работы выполняются вручную, в присутствии представителей соответствующих городских служб.

Готовая траншея должна иметь геометрические параметры, обозначенные в проекте, а стены дома и колодца обнажены, очищены от земли и подготовлены к врезке. Врезку в существующий водопровод наделены правом выполнять только работники водоканала:

они отключают подачу воды в этот колодец;
соединяют новый трубопровод с основным, по схеме водоснабжения частного дома.

Та фирма, которая выполняет монтаж трубы, устанавливает все проектные краны, заглушки, вентили, ревизии и пр. запорную арматуру, а также приборы учета.

Врезку в существующий водопровод наделены правом выполнять только работники водоканала.

Теперь сеть практически готова, но специалисты из службы эксплуатации водоканала должны принять объект, проверив его на соответствие требованиям 416 фз о водоснабжении и водоотведении, а также СНиП, только после подписания акта можно будет выполнять обратную засыпку траншеи. Хозяин уже может вызвать представителя абонентского отдела для опломбировки счетчиков.

Обустройство кессона

Польза от кессона:

Защищает систему от перемерзания.
Предотвращает попадание в скважину грызунов, талых вод, песка, мусора и т.д.
Здесь можно компактно разместить оборудование.

Установка кессона позволяет не выводить на поверхность конец скважины, а сделать отвод ниже уровня промерзания грунта. Его размеры должны позволять человеку, при необходимости, спуститься к скважинному оборудованию, то есть полтора метра в поперечнике – оптимальный вариант.

Яма, которую готовят под кессон, должна быть большего диаметра и глубиной 2-3 м. Скважинная труба внутри кессона выступает на полметра. Если она больше – обрезают. Дно делается из щебня или песка, после чего, заливается бетоном.

На глубине 2 метров роется траншея к дому.

Верхний край кессона может выступать над уровнем земли не более чем на 30 см. Сверху монтируется люк, утеплённый, например, пенопластом.

Кессон пластиковый

Кессоны продаются готовые, но можно сделать его самостоятельно. Лучше всего залить бетон или использовать бетонные кольца. В крайнем случае применяется и кирпич

Важно не забыть оставить боковое отверстие для вывода труб!

Чтобы сделать качественную гидроизоляцию стенок кессона, их нужно сначала обмазать горячим битумом, а потом приклеить рулонную гидроизоляцию.

Схемы разводки труб

Подведение воды к точкам разбора осуществляется двумя способами:

последовательным;
коллекторным.

Последовательная схема

Дом или дача с небольшим количеством жильцов оборудуется водопроводом с последовательным (тройниковым) соединением. Все сантехнические точки подключаются от одной трубы. Монтаж требует небольшого количества материалов, поэтому обойдется дешево. Последовательный монтаж приводит к снижению напора в последних точках водоразбора – это основной недостаток схемы.

Разводка по дому выполняется пластиковыми или металлопластиковыми трубами. Такой вариант имеет много преимуществ над металлическими изделиями:

простой монтаж;
отсутствие коррозии;
не влияют на качество воды;
долговечность;
низкая стоимость.

Коллекторная схема

Коллекторная установка предполагает монтаж распределителя, от которого каждая точка запитывается отдельной трубой. Для реализации схемы потребуется большое количество материала, но в системе будет поддерживаться стабильное давление.

Схемы разводки труб водоснабжения

Герметизация ввода трубы и прочая гидроизоляция

Все соединения требуют надежной герметизации. Кроме этого, в гидроизоляции нуждается и сам колодец. Это обусловлено несколькими причинами.

Для проведения воды в дом из колодца можно не приобретать мощную насосную станцию

Необходимость гидроизоляции колодца:

Для чистоты воды следует исключить любые возможности попадания загрязнений, которые расположены поблизости. Почвенные воды и верховодка всегда имеют повышенную концентрацию патогенной микрофлоры. Именно поэтому следует исключить все протечки.
В гидроизоляции нуждаются и стенки колодца. Хоть бетон и прочный, но со временем может начать крошиться. Прочность будет нарушена, и в систему могут попасть грунтовые воды.

Главное при гидроизоляции — обеспечить защиту колодца. Именно поэтому обеспечивается герметизация всех стыков и бетонных колец. Для нового колодца гидроизоляция колец проводится еще до монтажа. Так материал становится прочнее, и исключаются любые протечки.

Наружная гидроизоляция проводится с помощью обмазки и дальнейшей наклейки нескольких слоев рубероида. Но работать с такими кольцами неудобно. Лучше взять специальные пропитки или грунтовку. Материал попадает в поры, кристаллизуется и создает защиту. Лучше покрыть кольца двумя слоями пропитки.

Если колодец уже построен, то необходимо несколько колец освободить от грунта. Когда они просохнут, то можно обмазать их и приклеить рубероид

Лучше не брать битум, следует обратить внимание на гидронные мастики

Дальше требуется герметизировать стыки. При кладке колец между ними устанавливается уплотнитель. Он отличается эластичностью, а при воздействии влаги материал расширяется.

Из чего складывается стоимость монтажа водоснабжения

Профессиональный монтаж системы водоснабжения и канализации, качественная установка сантехнического оборудования обеспечивают комфортные условия проживания в доме. Монтажные мероприятия выполняются поэтапно:

составление плана — схемы инженерных коммуникаций;
сметные расчеты: расход материалов и перечень услуг;
непосредственное выполнение монтажа;
гидравлическое или пневматическое испытание систем.

Монтаж коммуникаций процесс трудоемкий и требует, чтобы производство работ велось опытными специалистами.

При небольшой ошибке в просчетах и монтаже в последствие могут возникнуть проблемы, начиная с регулярного засора и протекания трубопроводов, до непригодности эксплуатации всей инженерной системы.

Стоимость услуг зависит от объема монтажных работ по конкретному заказу и рассчитывается индивидуально исходя из следующих критериев:

сложность схемы монтажа водоснабжения и канализации;
стоимость материалов и оборудования;
особенность подключаемых приборов.

Общую стоимость монтажных работ легко проконтролировать по калькуляции (смете) включающей четкую разбивку на отдельные позиции по работам и материалам.

От чего зависит стоимость

Частный дом должен отвечать определённым техническим и бытовым требованиям. Хозяева обычно стремятся приблизить условия проживания в нём к тем, что были в благоустроенной квартире.

И один из ключевых факторов — это водоснабжение в доме. По миру шагает 21 век, а значит, «удобства на улице» и походы за водой к колодцу остались в прошлом.

Стоимость зависит от того, какой источник выбрать:

Магистральная система.
Колодец.
Автономный источник.

Магистральный водопровод не такой уж и хороший вариант, как может показаться:

Неодинаковая доступность.
Недостаточное качество услуг, например, маленький напор воды в доме.
Подключение обернётся бумажной волокитой.
Услуга Водоканала по проектированию оплачивается отдельно (прайс может варьироваться от 20 тысяч рублей, сумма зависимости от региона проживания).

Гораздо дешевле будет стоить проведение в частный дом колодца, включая аккумуляторную ёмкость и насосную станцию. Сколько будет стоить, зависит от глубины слоя и материалов для отделки. Траты могут составить от 5 тысяч рублей, монтаж и расходные материалы включаются.

Кроме того, проводить воду таким способом можно без использования насоса. Постоянное давление в скважине заставляет жидкость фонтанировать на поверхность без применения дополнительных устройств.

Стоить скважина будет дорого из-за необходимости её регистрации и бурения на внушительную глубину. Все работы вкупе обойдутся от 100 тысяч рублей и выше.

Непосредственные расходы на разводку по помещениям внутри частного дома зависят от составленного технического проекта специалистами. Проводить все работы также лучше доверить профессионалам.

Способ самостоятельно провести воду

После того как колодец оборудован, выполняют подведение воды в дом. Подводка может быть зимней или летней. Второй вариант отличается простотой и не требует специальных умений при обустройстве. А вот зимний вариант более сложный и требовательный. Но именно такую схему чаще всего выбирают жители загородных и частных домов.

Этапы работ:

Сначала требуется подготовить траншею. Выбирают глубину ниже уровня промерзания грунта. При этом показатель на разных участках может иметь отличия. Дальше в траншею укладывают трубы.
В колодце проделывается отверстия для подведения трубопровода.
Дальше устанавливают насос. Он может быть смонтирован в самом доме. При этом устанавливают обратный клапан. Погружное оборудование необходимо опустить в колодец.
От насоса идет труба, которая и обеспечивает подъем воды с глубины.
Для поверхностной насосной станции проводят электрический кабель в земле, обеспечив его защиту. Для погружного насоса кабель выходит с колодца и направляется к сети. Рядом потребуется обеспечить доступ к электросети и защиту розетки.
Трубы соединяются по всем правилам. Для этого используют муфты и герметики. Их требуется утеплить. В этом поможет пенопласт, а также пенополистирольная бумага. Дополнительное утепление следует обеспечить на участке подвода труб в дом. Именно он подвергается частым замерзаниям.

Насосная станция может быть установлена отдаленно от колодца

Для разводки труб в доме могут использовать тройниковую или коллекторную систему. Все зависит от особенностей строения. Также следует опираться на личные потребности.

Документы

Подать заявление для составления договора на проведение работ, подключение воды или изменение поставок может сам владелец участка, тот кто имеет доверенность от него или служба, с которой он заключил соглашение. Для получения разрешения на подключение к водопроводу соседа (образец документов аналогичен с обычным) или общей сети снабжения требуется:

Для физических лиц необходимо собрать реквизиты, в виде почтового адреса места прописки или проживания, ФИО, документ о подтверждении личности и данные для дальнейшей связи с заявителем.
Юридические лица и частные предпринимательства должны предоставить свой номер в Госреестре и дату, когда его внесли, ИНН, текущий адрес проживания с местом прописки и почтовым индексом, а также подтверждение из банка, которое даёт разрешение на то, что заявитель может подписывать договор.
В заявлении нужно указать название и местоположение участка или объекта, которое требуется подключить к сети.
Приложить к пакету документов данные о дополнительных источниках подачи воды (объем и владелец).

Пример заявления с перечнем приложенных документовИсточник gorodkusa.ru

Если на участке нет дополнительных септиков (выгребных ям, очистных станций), а на отвод отходов по канализации установлены нормативы, то требуется указать свойства этих ограничений и количество изменений в объёме использования сети за год.
Нужно предоставить копию плана участка, на которой имеется схема прокладки канализации, отображение всех построенных объектов и их характеристики, а также список жильцов.
Следует предоставить информацию о том, какого рода деятельность происходит на участке. Это нужно для проведения нормированных водосбросов.

Также требуется приложить к списку документов на подачу заявления:

Копии всех заключённых договоров на подсоединение к общей сети.
Копии документов, которые составляются при подключении, промывке, а также очистке линии и оборудования на обозначенном участке или внутри помещений.
Копия бумаг на измерительные приборы (счётчики) для проверки этих устройств на соответствие нормам государства, схему их установки и показания на момент подачи заявления. Если потребление воды меньше, чем 0,1 м3/час, то установка счётчика не нужна, а, следовательно, и копии описанных документов.

Пример свидетельства об утверждении счётчикаИсточник ekosf.ru

Схему места, из которого будут браться пробы.
Копии бумаг, которые подтверждают, что заявитель владеет этим участком.
Документ о максимальной нагрузке на сеть водоснабжения, где указано для каких целей будет использоваться вода (повседневных нужд, пожарной системы, бассейна, поливов).
Экспертное решение федеральных или частных СЭС, если оно требуется.

Перед началом подачи заявления рекомендуется сделать топографический план участка с помощью геодезистов, если его нет или он составлялся более 1 года назад.

Топографический план участкаИсточник pro-gkn.ru

Особенности летнего внешнего водопровода

В зависимости от сезонности проживания в доме выбирают способы прокладки внешней части водопровода.

Если это дом за городом, и в нем проживают только в теплое время года, то можно выбрать «летнюю» схему водопровода.

В этом случае, если позволяет глубина колодца, используют поверхностный насос, который можно устанавливать просто под навесом, защищающим его от осадков и от солнца. И экономят значительные средства на обустройстве кессона (яма, стенки, утепление, лестница, крыша, герметичный люк).

Водопровод от насоса к дому можно проложить по «бюджетной» схеме, используя мелкие траншеи, глубину которых выбирают таким образом, чтобы не повредить трубы при вскапывании участка.

Такая прокладка труб подходит для дачи или «летнего» дома в деревнеИсточник izhevsk.ru

Можно вообще уложить трубы на поверхности земли, но они явно не будут украшать ландшафт, а по окончании сезона их придется демонтировать и спрятать «под замок».

Еще одна статья экономии – ввод в дом. Трубу можно завести либо через цоколь, либо вообще через стену. И не надо сверлить отверстие в монолитном или сборном фундаменте, если оно не было предусмотрено при строительстве.

Какие нужно собрать и подготовить документы

Необходимая документация. Вначале владелец дома обращается в геодезическую службу района, чтобы сделали топографический план участка, на котором отмечены все подземные коммуникации и наружные объекты. Специалисты затребуют документы, подтверждающие право владения землей, и выполнят работу за 2 недели.

Возможно, план имеется у заявителя, но следует обратить внимание на важные моменты. Документ должен отражать ситуацию, когда после его изготовления прошло не больше года, на участке не проводились никакие работы

Требуемый масштаб плана — 1:500.

Следующий шаг — получение технических условий на подключение к центральному водопроводу. В компанию, которая будет осуществлять подачу воды, предоставляют пакет документов:

ксерокопии паспорта или свидетельства, подтверждающего личность;
бумаги об имущественном праве на дом, участок;
ситуативный план — 7 копий;
разрешение на строительство — 2 экземпляра;
заключение СЭС о возможности подсоединения к центральному водопроводу.

Абонент пишет заявление о выдаче техусловий, где указывает свои данные и сведения о подключаемом объекте. Требуется заполнить опросный лист. В нем указывается количество постоянно проживающих жильцов, какое сантехническое оборудование будет установлено. На основании этих данных специалисты рассчитают нормативы водопотребления.

Схемы разводки водопровода

Разводка водопровода может проводиться двумя способами — с последовательным и параллельным подключением. Выбор схемы водоснабжения зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также и смешанный тип разводки, при котором смесители подключают к водопроводной системе через коллектор, а остальные сантехнические точки и бытовые приборы присоединяют методом последовательного подключения.

Схема #1. Последовательное (тройниковое) подключение

Представляет собой поочередное подведение труб от стояка или водонагревателя к сантехническим устройствам. Сначала отводят общие трубы, а затем с помощью тройников ведут ветки к местам потребления.

Такой способ соединения более экономичный, для его выполнения требуется меньшее количество труб, фитингов, он простой в монтаже. Разводка труб при тройниковой системе более компактна, ее легче спрятать под отделочными материалами.

При последовательной схеме подключения трубопровода с горячей водой дискомфорт особенно ощутим — температура воды резко меняется, если водопроводом пользуются сразу несколько человек

Но последовательное подключение больше подойдет для муниципальных квартир, для домов с периодическим проживанием или с малым количеством жильцов. Оно не может обеспечить равномерное давление в системе при ее одновременном использовании несколькими пользователями — в самой удаленной точке напор воды будет резко изменяться.

Кроме того, при необходимости проведения ремонта или подключения сантехнического прибора придется отключать весь дом от водоснабжения. Поэтому для частных домов с высоким потреблением воды и постоянным проживанием лучше выбирать схему с параллельной разводкой водопровода.

Схема #2. Параллельное (коллекторное) подключение

Параллельное подключение основывается на подведении отдельных труб от главного коллектора к точкам водозабора. Для холодной и горячей магистрали устанавливают свои коллекторные узлы.

Такой способ требует прокладывания большого количества труб и соответственно создает трудности при их маскировке. Но зато каждая точка водоразбора будет иметь стабильный напор воды, а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.

Коллектор — это устройство с одним вводом для воды и несколькими выводами, количество которых зависит от числа сантехнических узлов, бытовой техники, использующей для работы водопроводную воду.

Коллектор для холодной воды монтируют ближе к вводу трубы в дом, а для горячей — на выходе ее из водонагревателя. Перед коллектором устанавливают очистной фильтр и регулирующий давление редуктор.

Каждый вывод из коллектора снабжается запорным вентилем, который позволяет отключить конкретную точку водозабора, при этом другие выводы будут работать в штатном режиме. Кроме того, каждый из них их можно оборудовать регулятором, чтобы поддерживать определенное давление для отдельных приборов

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

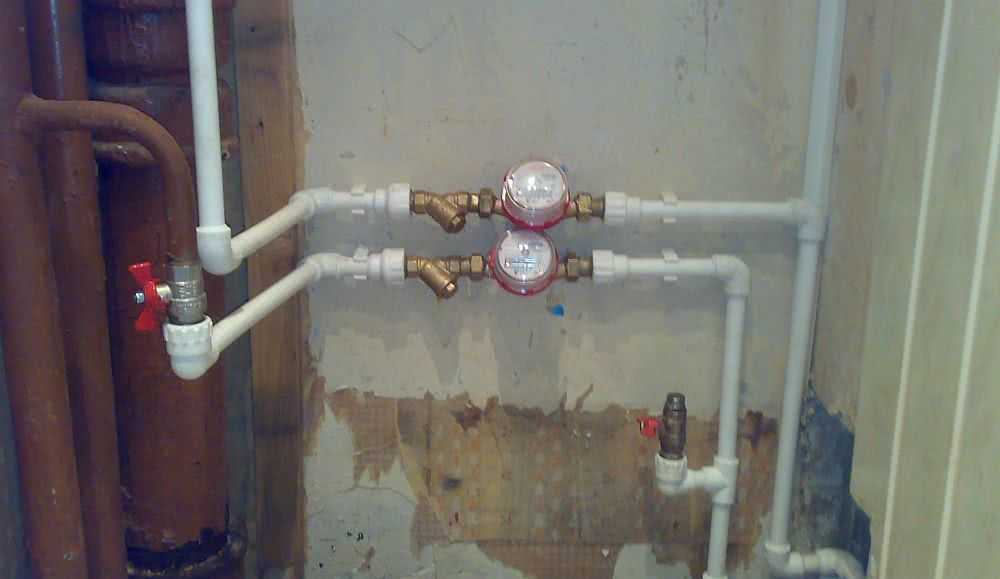

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Про выбор труб из полипропилена читайте тут.

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

правильно сделанное соединение получается монолитным;
нет заужения диаметров трубопровода в местах пайки;
высокая ремонтопригодность;
длительный срок эксплуатации;
легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

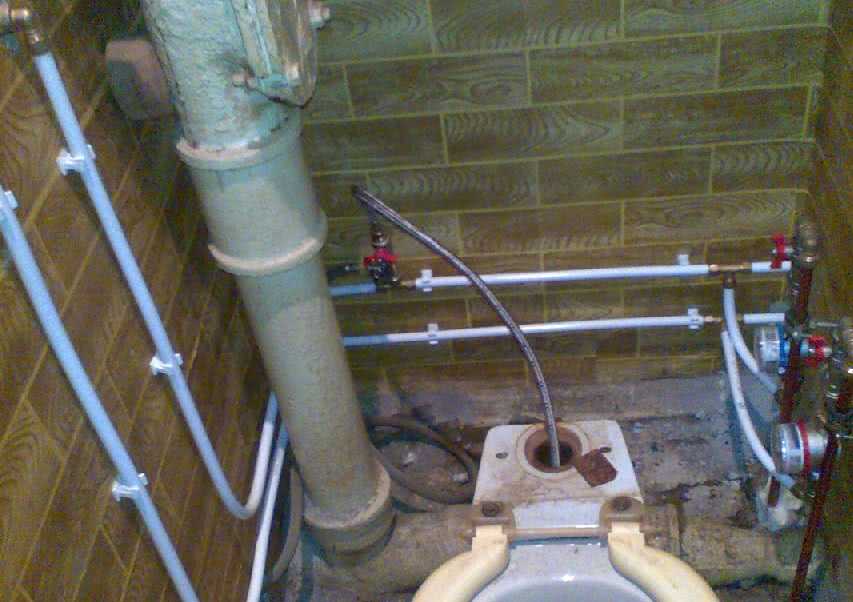

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Особенности подключения к центральной магистрали

При наличии центрального водоснабжения в населенном пункте обустроить водопровод в частном доме совсем несложно. Особенно если магистраль проходит недалеко от объекта. После получения разрешения на подключение у организации, обслуживающей систему водоснабжения, в течение пары дней делается врезка в соответствии с техническими условиями и сметной документацией. Рытье траншей на необходимую глубину ведется с помощью спецтехники, поэтому на земляные работы уходит всего несколько часов.

Далее прокладывается трубопровод из стальных или полипропиленовых труб, устанавливается запорное оборудование в смотровом колодце и в доме. После завершения наружных работ приступают к разводке внутри помещения по схеме.
