Как сделать электропроводку в частном доме или квартире

Порядок выполнения работ с электропроводкой

Работы по монтажу электроустановочных изделий и подключения терминальных узлов рекомендуется начинать от точки, наиболее удалённой от центральной распределительной коробки.

Как правило, такой точкой выступает электрическая розетка (розетки) самой дальней комнаты.

Работы по подключению квартирных электроточек традиционно стартуют от розеток самой удаленной комнаты. Современные требования монтажа таких электроустановочных изделий требуют трехпроводной конфигурации

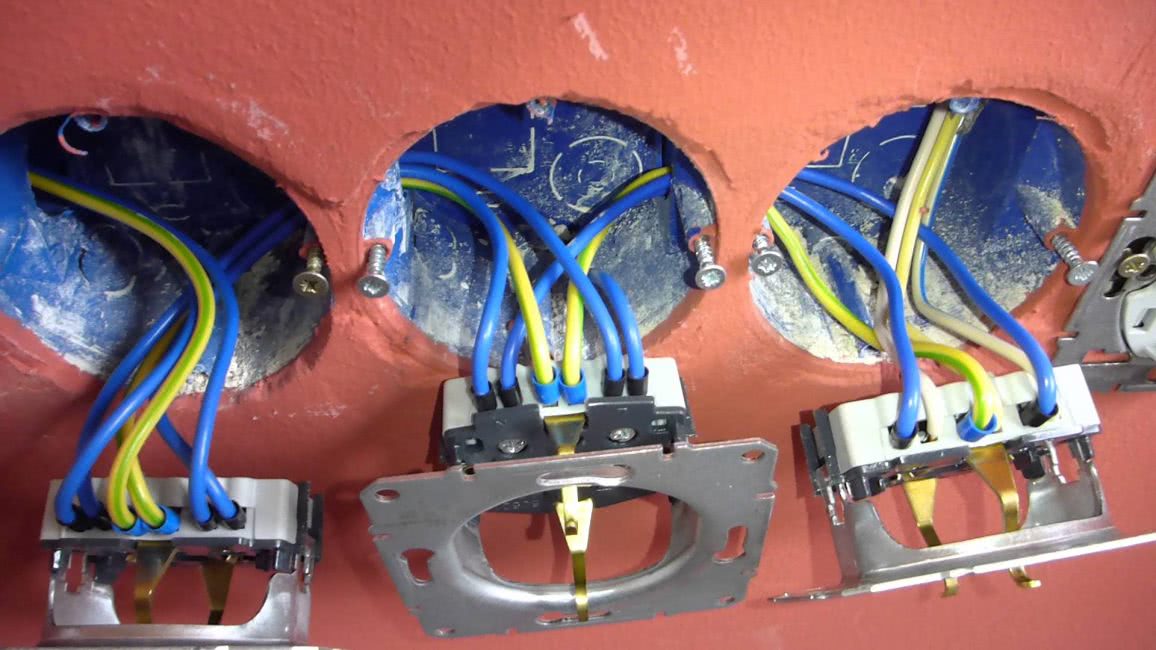

Этап #1 – подключение квартирных розеток

Терминалы розеток соединяются с проводниками электрической линии (фаза – ноль), плюс к этому каждую из розеток, по правилам, требуется подключать на заземляющий терминал к проводнику заземления.

Проводники – фазный, нулевой, заземляющий, как правило, различаются по цвету:

  • фаза – коричневый;
  • ноль – синий;
  • земля – желто-зеленый.

К тому же, заземляющий проводник, опять же согласно правилам, всегда имеет увеличенный диаметр по отношению к двум другим проводникам.

Завершив установку и подключение, следует проверить целостность линий текущего участка квартирной электропроводки с помощью тестера электрика.

Тестирование подключенных терминальных точек посредством измерительного прибора-тестера. Проверка простая – через функцию измерения сопротивления на «короткое замыкание» цепи

Для выполнения теста:

  1. На другом конце канала в распредкоробке соединить вместе фазный и нулевой провода.
  2. Включить в розетку щупы измерительного прибора, включенного на измерение сопротивления.
  3. Убедиться, что тестер указывает «короткое замыкание».

Аналогичную проверку также выполняют для заземляющей линии, соединив её с любым из линейных проводов. Один из щупов прибора при этом перемещают на шину заземления.

Таким образом, перемещаясь ближе к точке основного ввода, последовательно расключаются все входящие в квартирную схему розеточные терминалы.

При этом после тестирования каждого из двух участков, выполняются соединения проводов внутри распределительных коробок. Завершив работы с розетками, переходят к выключателям – приборам коммуникационного действия.

Этап #2 – монтаж выключателей квартирного освещения

Этот вид монтажа в целом мало чем отличается от работ с квартирными розетками. Тем не менее, свои технические моменты при установке выключателя света.

Так, если розетки предусматривают непосредственное параллельное включение в цепь, схемой выключателя формируется разрыв цепи через один провод (фазный) – то есть включение последовательно.

Пример устройства коммутационного блока, состоящего из двух выключателей однотипного (одинарного) исполнения. Обычно такое расположение приборов характерно для санузла квартиры

Выключатели также монтируются в ниши стеновых панелей, но при этом учитывается, что каждый коммуникационный прибор работает с конкретным прибором освещения. Отсюда выбирается исполнение выключателя – одинарная клавиша, две клавиши.

Действие коммутаторов квартирной электропроводки также рекомендуется тестировать. Делается это просто. Проводники, предназначенные для осветительного прибора, соединяют с тестером в режиме измерения сопротивления, после чего манипулируют клавишей.

В замкнутом состоянии тестер покажет «короткое замыкание», в разомкнутом состоянии – отсутствие контакта.

Часть схемы с выключателями и светильниками также предполагает наличие распределительных коробок, где после тестирования отдельных участков выполняются соединения с остальной частью электропроводки.

Этап #3 – работы на месте установки счетчика

Большая часть вариантов монтажа предусматривает установку счётчика электроэнергии внутри квартиры. Обычно этот контрольный прибор монтируется в непосредственной близости от точки ввода проводников, исходящих от щитка.

Здесь требуется монтаж не только самого счётчика, но также установка защитных автоматов, рассчитанных по нагрузке, – теоретически, коммутирующих каждый функциональный участок квартирной электропроводки, как в примере ниже:

Схема эффективно защищенной квартирной электропроводки посредством установки автоматических выключателей на каждом отдельно взятом сегменте (+)

Такая схема обеспечивает надёжное функционирование электропроводки в квартире, позволяет устранять возможные неисправности без снятия напряжения на всей домашней сети.

К тому же, удобным становится тестирование квартирной электропроводки при первом включении, последовательно включая каждый отдельный сегмент.

Оболочка кабелей

Требования к виду оболочки кабеля, существуют только при создании электрической сети для деревянных построек, в них необходимо использовать двойную (ВВГ) или тройную (NYM). В зданиях из материалов безопасных в пожарном отношении, можно укладывать кабеля с любой изоляцией.

Подключение розетки и выключателя

Основное в этом вопросе, чтобы на ней не было повреждений, наплывов, трещин. Для страховки, можно использовать провод с усиленной защитой. Это может быть к месту во влажных помещениях (баня, ванные комнаты, бассейны).


Откатные ворота: изготовление практичной конструкции своими руками. Схемы, чертежи и эскизы (100+ Фото & Видео) +Отзывы

Виды электропроводки

По месторасположению электрическая проводка подразделяется на наружную и внутреннюю. Наружной проводкой осуществляется подвод электричества к дому или квартире, для электроснабжения электрических приборов, находящихся снаружи дома. Прокладка проводки выполняется по наружным стенам дома и дворовым постройкам.

Внутренняя электрическая проводка – это все электромонтажные устройства и электрические провода, расположенные внутри дома или квартиры.

В свою очередь наружная и внутренняя проводки могут различаться по способу прокладки на открытый, закрытый и комбинированный варианты.

При открытом способе прокладки электропроводка размещается на стенах и потолках с наружной стороны. Электрическую проводку легко монтировать и ремонтировать. Но вид проводки, проложенной открытым способом, не эстетичен и используется в деревянных домах без внутренней отделки, хозяйственных постройках и дачах.

Определение силы тока

Планируя электропроводку, надо прежде всего рассчитать силу тока в сети. Если станет известен показатель нагрузки, без проблем получится выбрать автомат и кабель нужного сечения.

Нагрузка считается по формуле:

I ст = суммарная мощность бытовых приборов (Вт): на сетевое напряжение (В).

Пример: На кухне есть 8 ламп, по 60 Вт каждая. Плюс электрический чайник, потребляющий 1600 Вт, и духовка, расходующая 1200 Вт. Холодильник «берет» еще 350 Вт. Напряжение в сети стандартное — 220 В.

Посчитаем электропотребление в помещении: ((8*60) +1600+350+1200)/220=16,5 А.

Важно: стандартное потребление для любого дома не должно выходить за показатель в 25 Ампер

Монтаж электропроводки в частном доме цена

Предлагаем пользователям таблицу средних цен на рынке:

Вид услуги Описание Цена (руб)
Установка электрощитка 1 штука 3000-7000
Монтаж автомата 1 штука 500-700
Укладка электропроводки в деревянном доме за 1 м кв. площади помещения 650-800
Монтаж электропроводки в кирпичном частном доме без штробления за 1 м. кв. площади помещения 1000-1300
Монтаж электропроводки в кирпичном частном доме со штроблением за 1 м. кв. площади помещения 1400-1600
Установка розетки, выключателя 1 штука 850-1150
Монтаж распределительной коробки в углубление 1 штука 850-1100
Монтаж накладной распределительной коробки 1 штука 400-600

Необходимо понимать, что монтаж электропроводки в частном доме немного дороже чем в квартире. Все цены указаны без стоимости материалов. Кроме того, отдельно рассчитывается и вызов мастера для составления сметы, и разработка проекта электрики дома.

Расчет стоимости электропроводки

Для того, чтобы узнать точную стоимость проводки в доме, необходимо для начала рассчитать количество кабеля. Существует 2 метода расчета:

  1. Расчет по схеме электросети.
  2. По суммарной площади помещения.

Расчет по схеме электропроводки подразумевает составление подробной схемы. В ней следует указать конкретные данные:

  1. Указать, сколько понадобится розеток, выключателей, распределительных коробов, а также высоту, крепежи и методы подключения к сети.
  2. Определить расположение каждого осветительного прибора (люстры, точечные светильники и другое), высоту потолка – будет ли он опускаться или нет?
  3. Выбрать сечение кабеля. Для осветительных приборов берут провод с сечением 3,0*1,5 мм кв., на розетку 3,0*2,5 мм кв., для проборов с повышенной мощностью – 3,0*4,0 мм кв.

С помощью подготовленного проекта, можно легко просчитать метраж провода, количество розеток и выключателей. Как вариант, можно перенести схему на стены и перемерить рулеткой, что будет точнее.

Второй вариант упрощен, нужно общую площадь помещения умножить на 2. Так получится необходимый метраж. Но в этом методе есть ряд нюансов:

  1. Так определяется только 1 линия, осветительная или силовая.
  2. Расчет проводят в соотношении 1:1,5. Где 1,0 равняется осветительной линии, а 1,5 – силовой. То есть, на помещение площадью в 50 кв. м. расход силовой линии 50 х 1,5 = 75 м. а на осветительную – 50 х 1 = 50 м.

Теперь можно рассчитать стоимость проводки электросети в доме. Для примера возьмем дом на 3 комнаты, площадью 60 кв. м.:

  1. Коридор – 1 розетка (50 р.).
  2. Кухня – 2 розетки (100 р.).
  3. Комнаты – 9 розеток (450 р.).
  4. Выключатели, на весь дом – 7 штук (60 р.).
  5. Дополнительная розетка для стиральной машины – 1 штука (50 р.).
  6. Провод медный – в среднем 135 м. (6075 р./метр).
  7. Освещение (патроны для ламп накаливания) – 7 штук (210 р.).
  8. Коробки установочные для розеток – 13 штук (65 р.).
  9. Распределительные коробки – 5 штук(250 р.).
  10. Распределительный щиток – 1 штука (130 р.).

Итак, суммируем расходы на все материалы и комплектующие – 7390 рублей выходит минимальная стоимость установки сети самостоятельно, без привлечения профессионалов.

Если нет навыков по работе с электрооборудованием, то остается лишь обратиться к профессиональным электрикам. Точная цена будет зависеть от сложности схемы.

Расценки монтажных работ по электросети в трехкомнатном доме на 60 кв.м.:

  1. Штробление стен (60 м) – 13200 р.
  2. Установка розеток (13 штук) – 3900 руб.
  3. Установка распределительных коробок (5 штук) – 1500 р.
  4. Монтаж распределительного щитка (1 штука) – 1000 р.
  5. Укладка провода (135 м) – 4050 р.

Итого: монтажные работы 23650 р. К этой сумме остается добавить стоимость материала 7390 р.

Варианты схем для квартиры

Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

Примерная схема электропроводки для однокомнатной квартиры

В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

Основные правила электромонтажа

Прежде всего, их необходимо знать, чтобы иметь возможность самостоятельно выполнять монтажные и ремонтные работы, а так же контролировать ход монтажа, выполняемого малограмотными специалистами.

Главные требования

Построив деревянный дом проводка его должна отвечать следующим основным требованиям:

  1. Технические характеристики кабелей и электрооборудования должны соответствовать потребляемой мощности приборов каждой отдельно взятой группы.
  2. Эксплуатировать следующие элементы: выключатели, розетки, приборы аварийного отключения нужно с учетом возложенной на них нагрузки.
  3. Использовать кабели, провода, клеммные соединения при их регулярном нагреве запрещено.

А так как мы рассматриваем электропроводку именно в деревянном доме, то эта тема особенно актуальна из-за разночтений в толковании ПУЭ (Правила Устройства Электроустановок) и СП (Свода Правил). Чтобы не возникло путаницы, в данной статье мы ответим на следующие вопросы:

  • В чём заключаются базовые принципы монтажа электропроводки в деревянном доме.
  • Как монтируется электропроводка в деревянном доме в соответствии с правилами ПУЭ и СП.
  • Технические особенности монтажа скрытой электропроводки.

Правильная электропроводка в деревянном доме

Испокон веков дерево — это общестроительный материал. Из дерева строят и небольшие гостевые домики, и коттеджи большой площади. Есть распространённое мнение, что при множестве достоинств бревенчатых домов, основу которых составляют деревянные стойки, эти строения обладают повышенной пожароопасностью. Но это не совсем так.

Независимо от материала, из которого построен дом — кирпич, газобетон, брус или оцилиндрованное бревно, первой загорается мягкая мебель, шторы, занавески, предметы интерьера, бытовая техника. То есть всё, что сделано из сгораемых материалов.


Монтаж электропроводки в каменном доме

В каменном доме электропроводка, идущая от распределительного щита к потребителям, монтируется в несгораемом материале (кабель закладывается в штробы, которые затем заделываются и штукатурятся и т.д.).


Электропроводка открытого типа в деревянном доме

В этом случае застройщику приходится выбирать между наружной проводкой и внутренней, то есть внутрь деревянных стен или между стоек каркаса.

Как проложить кабель в деревянном доме

Рассмотрим случаи, изображенные на картинках выше. В первом случае электропроводка размещается на виду, благодаря чему легко обнаружить любую внештатную ситуацию (короткое замыкание и т.п.), то во втором варианте она спрятана за облицовкой или в деревянном массиве. Соответственно, мы не видим того, что происходит с кабелем. Это вызывает волнение как застройщика, так и самих хозяев — вдруг что-то случится с проводкой и этого не будет видно?

На самом деле, самым «слабым» местом в электросети является не сам кабель (если он не поврежден и с нормальным сечением), а те места, где проходят соединения: распаечные коробки, розетки, выключатели и прочее.


Слабые места электропроводки — места соединения

ПУЭ и СП: нормативы и правила монтажа электропроводки в деревянных и каркасных домах

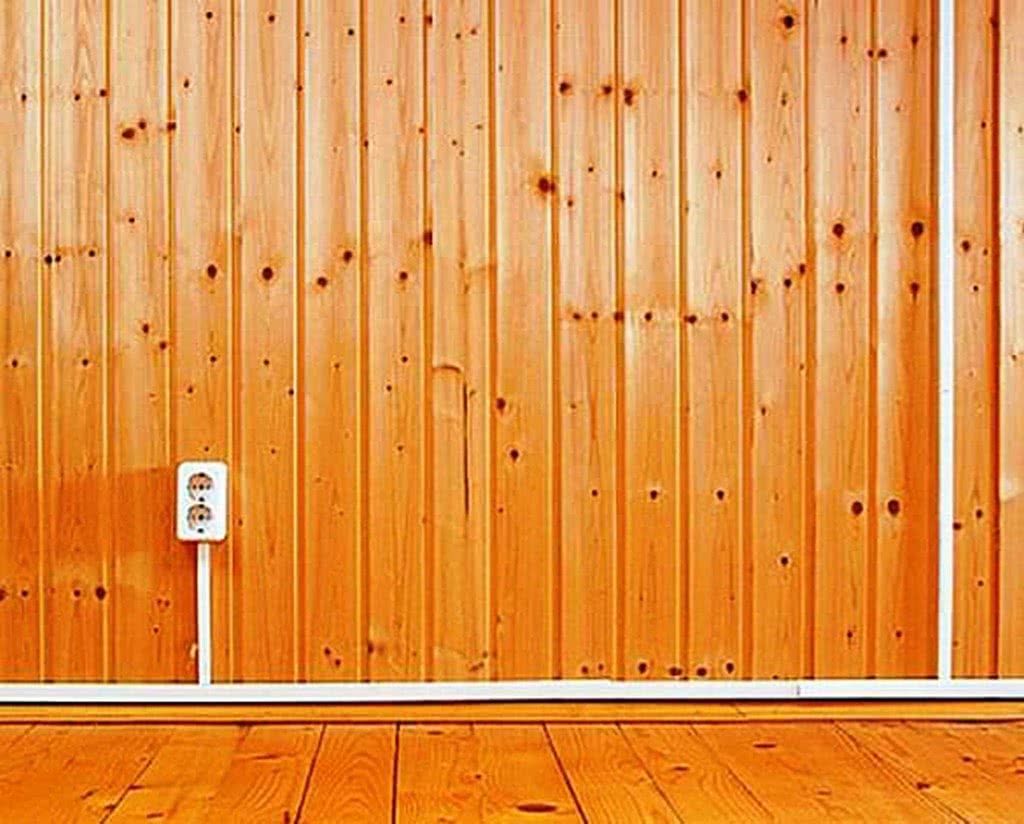

Такой вариант, как наружный монтаж электропроводки в кабель-каналах дело затратное, подходит далеко не всем и по дизайну, и по финансовой составляющей .


Наружная проводка подходит не под все стили интерьера.

Поэтому, для владельцев деревянных срубов главная задача – смонтировать скрытую электропроводку безопасным и регламентируемым способом.

Осторожность в работе

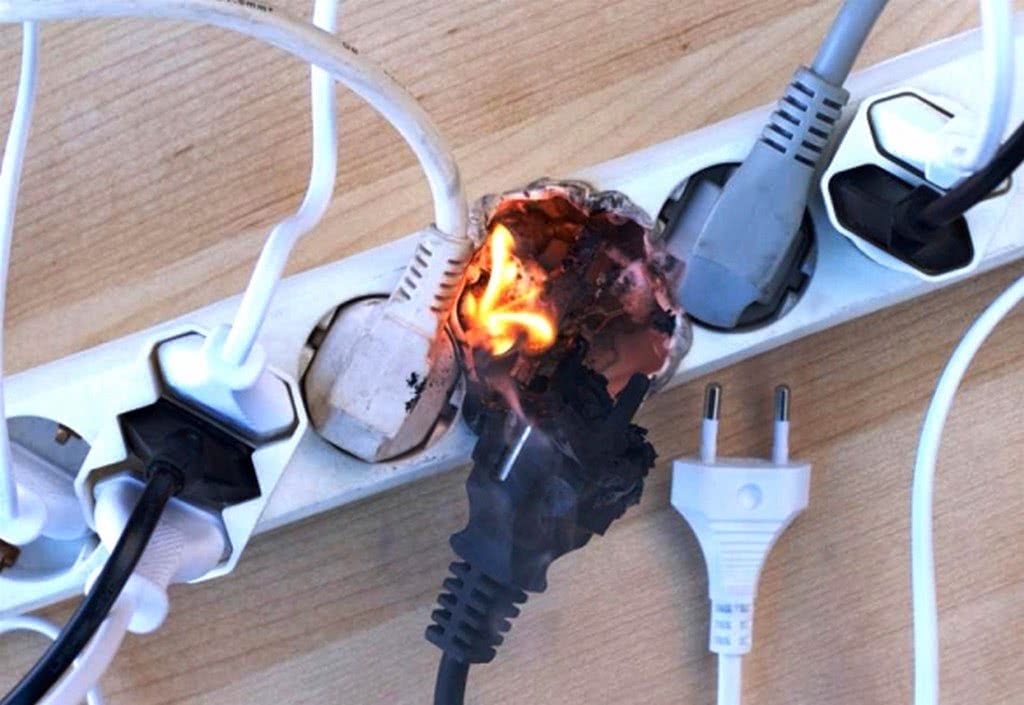

Невнимательность и безграмотность в вопросе монтажа электрики в частном доме может привести к необратимым и печальным последствиям. Поэтому следует учитывать и соблюдать все ПУЭ:

  1. При обустройстве новостройки нужно найти место для щитовой. Подойдут отапливаемые комнаты близкие к входу.
  2. Целесообразно использовать устройство защитного отключения и контур заземления, которые обезопасят сеть.
  3. Все манипуляции необходимо проводить с отключенным электропитанием. При этом на щите располагают предупреждающую надпись.
  4. Разводка проводиться по заранее продуманному плану.
  5. Перед началом монтажа в обязательном порядке проверяется отсутствие напряжения индикаторной отверткой.
  6. Места, где будут проходить элементы системы, должны быть хорошо гидроизолированы.
  7. Углубления под провода в стенах должны быть 2-2,5 см в глубину. Меньшие канавки тяжело скрыть отделкой, а сильно глубокие усложнят ремонт в будущем.
  8. Распределительные короба монтируются под потолком.

Соблюдая эти простые правила, можно избежать травм, дальнейших поломок и неполадок.

Правила устройства открытой электропроводки

Способы открытой прокладки проводов не должны противоречить требованиям ПУЭ.

Поэтому для крепления кабелей к деревянной поверхности стен, перегородок или потолка можно применять следующие изделия:

  • керамические или фарфоровые изоляторы;
  • напольные плинтуса со встроенным кабель-каналом;

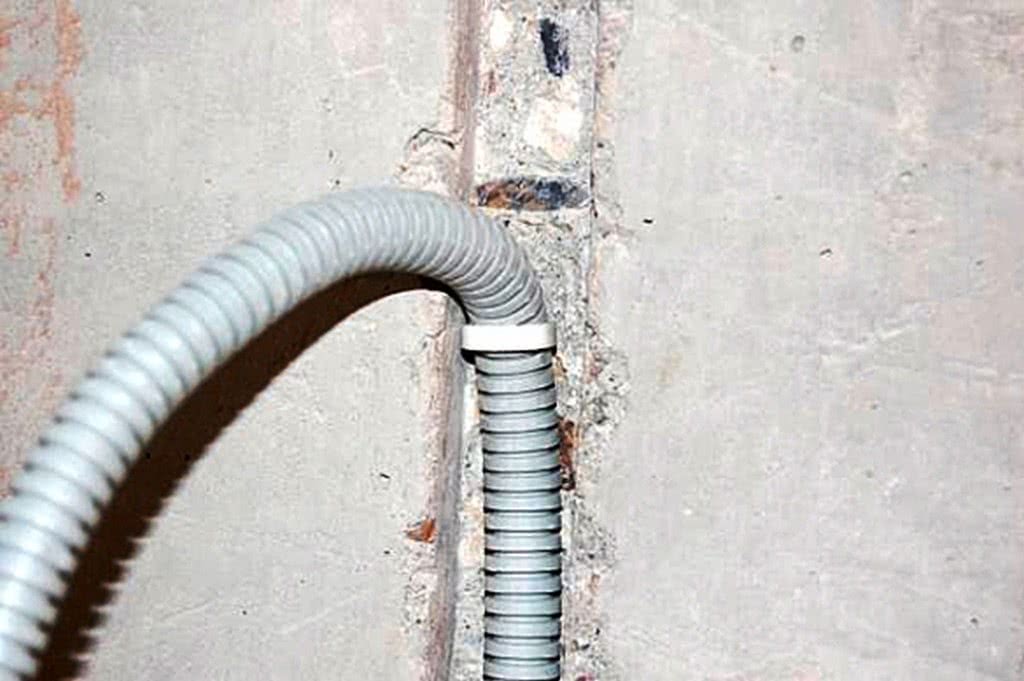

  • гофрированные и жесткие трубы ПВХ;
  • короба ПВХ;
  • металлические короба и трубы.

Конкретные наименования изделий указывают в проектной документации, и применительно к деревянным сооружениям они обязательно должны сопровождаться сертификатом пожарной безопасности и быть обозначены маркировкой «НГ», как не поддерживающие горение.

Установку кабель-каналов и остальных монтажных элементов необходимо продумать заранее, так как выступающие детали могут помешать расстановке мебели или решению других интерьерных вопросов

С выбором кабель-каналов вопросов не возникает, так как в строительных магазинах можно подобрать изделия и по цвету, и по ширине, причем с комплектом сопутствующей фурнитуры – заглушек, поворотных элементов, переходников.

Лучше выбирать толстостенные, достаточно широкие изделия с одинарным замком, так как короба с двойным замком сложнее обслуживать.

Требования и рекомендации к монтажу:

  1. Кабель, как и защитная фурнитура, должен не поддерживать горение, то есть быть с маркировкой «нг». Лучший вариант для деревянных домов – ВВГнг-ls (с пониженным дымоотделением).
  2. Наличие металлической площадки для установки – пожаробезопасного основания, увеличивающего безопасность использования электроприборов.
  3. Выключатели и розетки – только накладные, наружные.
  4. Использование металлических гильз для организации перехода кабеля через деревянные стены, перекрытия, перегородки.

Проходные гильзы – это отрезки толстостенной металлической трубы, которые должны выступать с каждой стороны сгораемой конструкции на 1 см. Чтобы кабель не деформировался, края гильз защищают пластиковыми накладками.

По правилам открытого участка проводки между гильзой и коробом оставаться не должно. Конец гильзы, выходящий из отверстия, должен обязательно заходить внутрь короба

При выборе сечения электрического кабеля для прокладки в деревянном доме руководствуются общепринятыми нормами:

  • 3*2,5 мм – для розеток;
  • от 6 мм² – для мощного электрооборудования, например, электроплиты;
  • 3*1,5 мм – для осветительной группы и т.д.

Формирование групп производят по принципу «как можно меньше», то есть блок из 4-5 розеток выделяют как отдельную линию и оборудуют отдельным автоматом.

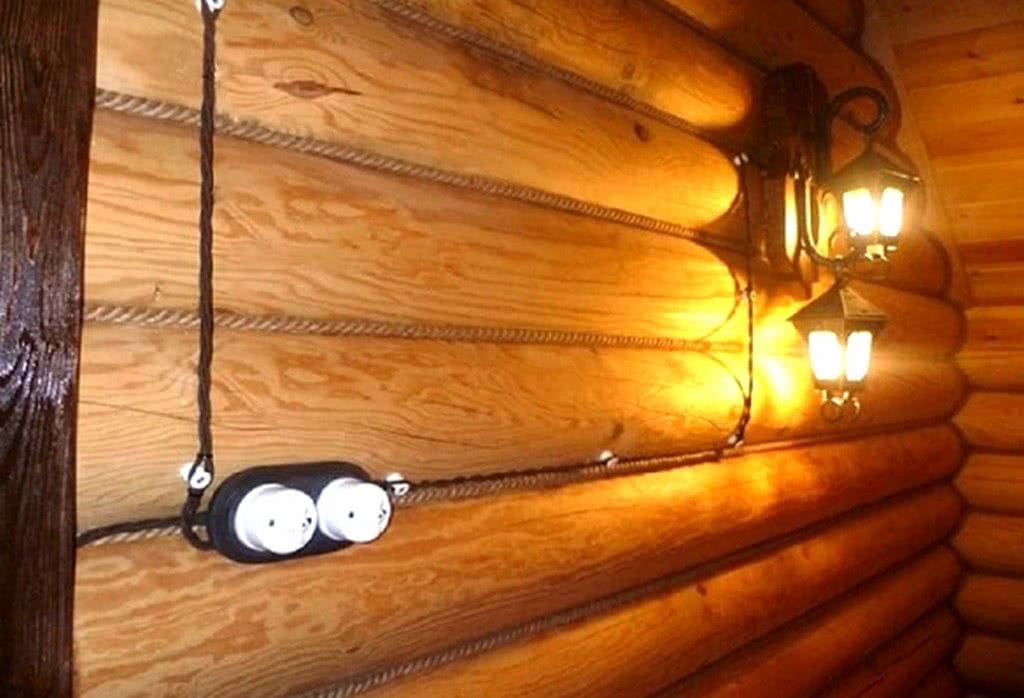

Желающие избавиться от кабелей используют открытую проводку на изоляторах. По нормам ПУЭ, разрешено располагать изолированные провода в открытом виде на расстоянии 10 мм и более от деревянной поверхности.

Способ, которым активно пользовались еще в середине 20 века, снова входит в моду, поэтому уделим внимание и ретро-проводке. В течение нескольких лет после строительства деревянного дома происходит его усадка, поэтому неизбежно провисание проводов. Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами

Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами

В течение нескольких лет после строительства деревянного дома происходит его усадка, поэтому неизбежно провисание проводов. Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами.

Дополнительная информация о монтаже проводки открытым способом приведена в статье – Монтаж открытой электропроводки: обзор технологии работ + разбор основных ошибок

Выбор вида монтажа

Проводка в частном доме может устанавливаться несколькими способами:

  1. Открытым. Подразумевает крепеж поверх отделки, то есть провода будут пролегать с внешней стороны стен, потолка на специальных креплениях и каналах. Главным достоинством такого метода является то, что ремонт повреждения можно провести очень быстро. Также установка всей сети не занимает много времени и сил, а добавить новые ответвления просто. Но к недостаткам этого способа относят неприглядный вид готовой системы, которая достаточно заметна и может нарушать интерьер помещений.

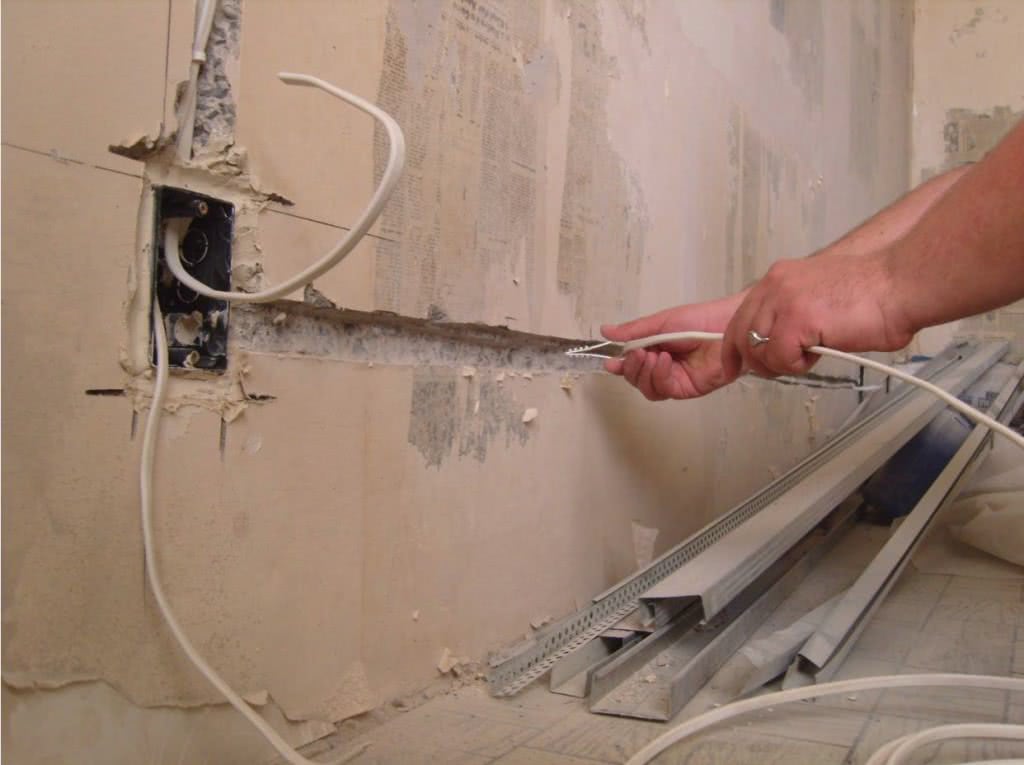

  2. Закрытым. Самый популярный метод, который подразумевает пролегание всех проводов в стенах в заранее вырубленных каналах. Сверху все коммуникации скрываются отделкой и не видны (кроме самых розеток, выключателей и т.д.). Такая сеть является более пожаробезопасной, износостойкой и долговечной, однако для деревянных зданий она не подходит согласно техническим нормам.

Определившись с основными моментами, можно приступать к монтажным мероприятиям.

Свойства старой проводки

Электросеть в домах советской постройки имеет следующие особенности:

  1. Используются алюминиевые провода.
  2. Сечение жил рассчитано на нагрузку до 2 кВт.
  3. Имеется большое количество разветвлений с многочисленными соединениями (чувствительность к замыканиям).
  4. Реализована система TN-C, не предусматривающая заземления (используются 2-жильные кабели).
  5. Провода часто соединены методом скрутки, запрещенным ПУЭ-7.

Алюминиевые кабели рассчитаны на 20 лет эксплуатации.

К концу срока наблюдаются такие явления:

  1. Трескается изоляция, что ведет к утечкам тока и коротким замыканиям.
  2. Из-за хрупкости металла образуются многочисленные надломы. Они становятся причиной перегрева жил.
  3. Ухудшается соединение в клеммах, что тоже объясняется хрупкостью алюминия.

Мощность современных бытовых приборов увеличилась: профессиональный фен потребляет 2,2 кВт, бойлер и стиральная машина — до 3 кВт. Это создает дополнительную нагрузку на проводку.

Вместо устройства большого числа разветвлений рекомендуется делить электрическую проводку на группы и подключать каждую отдельным цельным кабелем в двойной или тройной изоляции. Из-за уменьшения количества соединений повышается стойкость системы к попаданию воды и снижается риск возгорания при коротком замыкании.

Подготовка к прокладке проводки

Прежде, чем начать монтаж электропроводки, необходимо:

  1. Заготовить материал.
  2. Сделать разметку.
  3. Подготовить стены к монтажу проводки.

Следующим этапом выполнить ряд работ:

  1. Нанести на стены помещений разметку, так сказать, проект всей монтажной схемы, указать место ввода провода в дом, где будут расположены розетки, осветительные приборы и выключатели.
  2. Перенести схему электрических линий на плоскости помещения, указать, где будет проходить электропроводка и место, отведенное под электрощит, устанавливаемый на высоте 1,5 м от пола.
  3. Начинать нужно прокладывать линию главной связки проводов, указывая места поворотов. По завершении, нелишним будет сделать копию на бумаге, она поможет при дальнейшей реконструкции или ремонте проводки.

Инструменты, необходимые при замене проводки в доме:

  • болгарка;
  • диск по бетону или камню;
  • дрель перфораторная;
  • сверло;
  • отвертка со светодиодом;
  • шнур;
  • уровень строительный;
  • шпатель;
  • изолирующая лента;
  • шпатлевка или другой фиксирующий материал;

Материалы, требуемые для работы:

  • провода медные или алюминиевые;
  • розетки;
  • выключатели;
  • коробки распределительные;
  • установочные коробки для розеток;

После выполнения всех приготовлений, необходимо подготовить инструменты для монтажа линии:

  1. Болгарка. Она должна иметь алмазный диск для резки бетона, такой диск может работать на любой поверхности, необязательно бетонной.
  2. Зубило для монтажа и молоток. Используют их на мягких материалах – штукатурка, пеноблок. Используя такие «щадящие» инструменты, будет меньше пыли, чем от использования болгарки.
  3. С помощью имеющихся инструментов, можно проложить штробу (борозду) в стене, в неё вкладывается кабель или провод. Глубина такого углубления от 2 до 3 см, и ширина 2 см.
  4. Нарезать кабеля или провода, прибавив к их необходимой длине по 15-15 см, для припуска на скрутку между собой. Это нужно учесть при подсчете материалов.
  5. Вложить кабель соответствующей длины в подготовленную штробу, и зафиксировать его строительной смесью аналогичной той, что использовалась при отделке стены. При этом, смесь сровнять с плоскостью стен, чтобы участок с проводкой не выделялся на стене. Для этого приготовить смесь по инструкции в небольшом объеме, и нанести шпателем на уложенный кабель в некоторых местах, дождаться полного высыхания, и затереть неровность пенопластовой теркой.
