Отличительные черты современной электропроводки
Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.
Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.
Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба
Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.
Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.
Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование
Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.
К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.
Схема разводки электропроводки в квартире по габаритам
Рассмотрим схемы нескольких вариантов. Их применение на практике не связано с проблемами
1 комнатная
При таких условиях приборы – в минимальном количестве. Линий подключения тоже будет меньше. Но общим принципам лучше продолжать следовать, не стоит создавать отдельные линии для помещений вроде ванной и санузла.
Совершение следующих действий помогает при составлении схем для стандартных помещений с одной комнатой:
- Выбор параметров, с которыми будет работать электрическая сеть.
- Расчёт нагрузки, подбор кабеля и подходящей модели УЗО.
- Выбор схемы подключения, с 1 или несколькими сетями.
Электрическая сеть и её параметры
Сложно заранее просчитать, в пользу каких приборов внутри квартиры сделают выбор постояльцы
Но для подсчёта суммарной мощности важно знать хотя бы о том, каким будет приблизительное количество. Не стоит забывать о местах размещения техники
Удлинители, дополнительные фильтры портят окружающий интерьер, создают проблемы для эксплуатации.
Способ прокладки кабелей выбирают отдельно. Существуют закрытые, открытые варианты. При открытом проводку укладывают поверх декоративных материалов. Тогда часть её прикрывают при помощи пластиковых коробов, а другую часть – оставляют на виду.
Такие преимущества:
- Беспроблемное подключение дополнительных линий при необходимости.
- Быстрое проведение монтажа.
- Монтаж в любой промежуток времени при ремонте.
Если проводка скрытая – то возникает необходимость в штроблении стен. Тогда провода маскируются под финишной отделкой. Вариант подвесных конструкций самый простой – в этом случае прикрытием становятся гипсокартонные короба, натяжные конструкции.
Скрытая проводка тоже отличается определёнными преимуществами:
- Сохранение целостности интерьерного оформления.
- Увеличение допусков к номинально разрешённым токам.
- Снижение требований к характеристикам, которых придерживаются во время монтажа.
Скрытая разводка – традиционный вариант для квартир, которые куплены недавно. Открытый вариант становится, скорее, исключением.
Как рассчитать нагрузку в электросети?
Для проведения окончательного расчёта во внимание принимаются такие факторы:
- Напряжение электросети.
- Номинальный ток.
- Мощность электроприёмников.
Лучше воспользоваться готовыми таблицами, хотя методов расчёта – множество.
Оптимальный вариант – обращение за помощью к инженеру, либо использование специализированных компьютерных программ. У них вероятность получения точного результата больше.
Когда сети разделяют по группам – не обойтись без подключения автомата 25 А для каждой отдельной линии. Номинальный ток в сумме учитывается при любых обстоятельствах. 16 А хватит для сетей освещения.
Какую схему стоит выбрать?
Источник питания – одна линия, либо несколько. Первый вариант для современных условий недопустим – ведь отдельная линия сейчас требуется даже для одного прибора. Каждый из них обладает достаточной мощностью.
У других схем точек подключения, линий больше.
Двухкомнатная
От количества комнат принципы при создании схемы электропроводки не меняются. Есть некоторые особенности, требующие учёта:
- Рекомендуется разделять провода на две группы, если и санузел раздельный.
- Три линии – необходимый минимум для кухни.
- По отдельным комнатам разделяется и освещение.
- Разделение у сети с розетками – по количеству комнат.
В схемы разводки включается и оборудование для охраны, ведь жильё с двумя и большим количеством комнат считается элитным.
Для них действуют те же требования и правила, что описаны выше.
Электропроводка по группам: как лучше сделать?
При разделении на несколько линий контроль проводов и компонентов упрощается. При возникновении неисправностей выключают одну группу. Остальные части функционируют как обычно.
Стационарная бытовая техника
В кухне, на территории санузла размещается мощная техника.
Когда проводят ремонт, кухонная зона требует отдельного подключения. Если одно устройство в этом помещении сломается – проводится замена. Тогда выключают один защитный аппарат, целое помещение энергии не лишается.
Сложности возникают из-за того, что точки подключения к сети у электрических приборов часто в местах со сложным доступом. Источник неисправностей – не только приборы, но и проводка. В этом случае просто проще передвинуть один рычаг на аппарате защиты.
Выделенная линия для кухни
Линия для этой комнаты традиционно работает с самой большой нагрузкой. Даже если агрегаты не используются, постоянное подключение к сети присутствует. Это:
- Тостеры.
- Микроволновки.
- Вытяжки.
- Посудомоечные машинки.
- Варочные плиты.
- Духовые шкафы.
- Холодильники.
Многие приобретают мультиварки и электропечки, другие подобные приспособления.
Включать несколько приборов одновременно можно, если использовать один кабель, отличающийся повышенной мощностью.
Водонагреватели, приборы освещения подключаются по отдельности. Иначе нагрузка для сети окажется слишком большой, и в какой-то момент всё будет отключаться.
Одна или несколько осветительных групп
Приборы допускается объединять в одну группу, если выполнены такие условия:
- Использование шестирожковой люстры для зала.
- Верхнее освещение малой мощности для спальни.
- Дополнительно используется два ночных светильника-бра.
Отдельная группа организуется для каждого помещения, если присутствует несколько источников освещения.
Помещение с повышенной влажностью
Для электрических приборов, кабелей при таких обстоятельствах действуют жёсткие требования. Дополнительные риски появляются из-за близкого соседства с водой. При составлении схем по электроразводке учёт следующих правил помогает добиться подходящего результата:
- Коробки распределения обязательны.
- Розетки для электроприборов тоже монтируются, с максимальной аккуратностью.
- Место установки выключателя подбирается с учётом требований, условий.
- Способ монтажа выбирается в скрытом варианте.
Степень защиты для каждой из розетки на уровне минимум IP44. Рекомендуется приобретать специальные устройства в комплекте с крышкой, защищающей от попадания брызг.
Рекомендуется выбирать светильники не на классические 220 В, а на 12 В.
Проводку придётся заменить на трёхжильную, если заземление отсутствует из-за устаревшей первоначальной схемы.
Многокомнатные многоэтажные квартиры
Варианты:
- Прямо по поверхности, в гофрированных трубах. Решение подходит при черновых стенах, которые потом покрываются штукатуркой, другими видами материалов.
- Создание штроб в стене, чтобы потом укладывать провода.
- По полу, кратчайшим путём.
Выбор определяется материалом перекрытий, свойствами основных стен.
Проводка на кухне
На кухне обычно используется несколько отдельных контуров. Один на освещение, один на розетки (этот контур ведется кабелем 2х2,5мм) и по одному на каждый из приборов:
- электроварочная панель;
- электроплита;
- проточный водонагреватель;
Каждый из этих контуров ведется отдельно кабелем на 4 мм к автомату на 16А.
Группу из трех-четырех розеток этого контура надо монтировать за нижним шкафчиком, который находится под столешницей. До сих розеток будут подключаться все кухонные приборы. При этом остальные розетки надо размещать в других местах, а точнее там, где будет находиться холодильник и другие габаритные устройства.
В случае использования в однокомнатной квартире электроплиты, следует смонтировать еще одну ветку проводки. Ее особенности зависят от конкретных характеристик самой плиты.
О контуре для освещения для кухни мы упомянули выше.
Проводка в ванной
Остается рассмотреть схему проводки в ванной однокомнатной квартиры. Эта комната является особой и наиболее опасной. Поэтому проводку здесь прокладывают с соблюдением жестких требований. В эту комнату можно выводить два контура: для светильника и электроприборов.
Что касается ветки для светильника, то она является таковой, как и в других комнатах. Исключение составляет место размещения выключателя. Его надо размещать за пределами ванной.

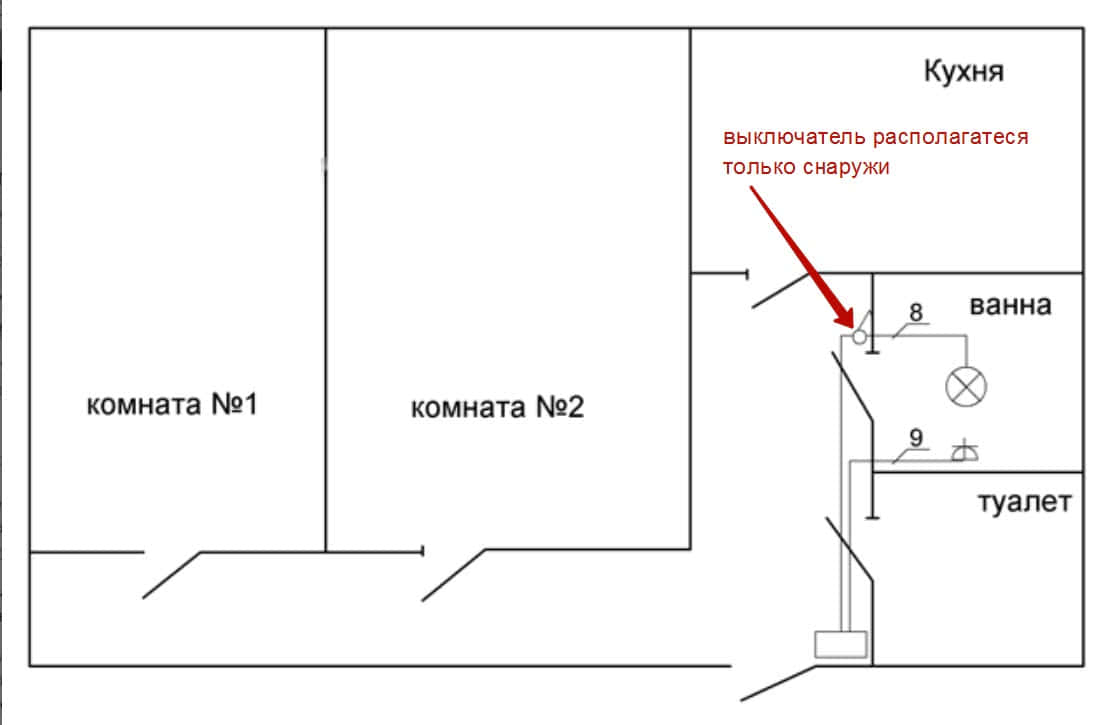

Выключатель должен быть снаружи ванной комнаты
Контур для розеток может быть установлен только тогда, когда он имеет УЗО или распределительный трансформатор. Конечно, каждая розетка должна иметь такой корпус, который является защищенным от влаги. Хотя, на рисунке указана только одна розетка, обычно требуется три. Требования к кабелю и параметрам УЗО, АВ являются такими же, как и к составляющим контура розеточной группы на кухне.
Где монтировать каждую ветку?
Стоит отметить, что схема проводки однокомнатной квартиры определяет не только количество и местоположение розеток, светильников, выключателей, но и определяет маршруты прохождения кабелей. Здесь есть свои нюансы. Они зависят от того, в каком доме находится однокомнатная квартира, и какую отделку будет иметь каждая комната.
Если владельцы будут устанавливать подвесной потолок и отделывать стены гипсокартоном, то маршруты могут быть произвольными. Главное, чтобы кабели размещались только горизонтально и вертикально, а также не перекрещивались. В этом случае электропровода будут прятаться за гипсокартоном.
В том случае, если дом панельный, то электропроводку придется устанавливать или в полу, или в специальных каналах, или в пространстве, которое находится на стыке потолка и стены. Как известно, стены панельных домов нельзя штробить в горизонтальном направлении.
Поэтому горизонтальная проводка будет размещаться в названных выше местах. Вертикальная может проводиться в штробах (такие штробы можно делать).
В кирпичном доме можно прокладывать кабель наиболее коротким путем, поскольку проводка может скрываться как под штукатурку, так и в штробы. В зависимости от этих особенностей обозначают маршруты каждой ветви. Далее берут метр и измеряют необходимое количество электропроводов.
Инструменты для монтажа проводки
Итак, мы знаем, как подобрать каждый элемент электропроводки, а также как и где их размещать. Теперь рассмотрим, какие инструменты необходимо иметь, чтобы установить эти элементы.
Инструменты должны быть представлены:
- Перфоратором с набором буров и долот для бетона, кирпича (зависит от дома).
- Дрелью.
- Болгаркой или штроборезами с алмазным диском (для создания штроб в кирпичном доме).
- Тестером-мультиметром.
- Индикатором-фазоуказателем.
- Набором отверток и гаечных ключей.
- Пассатижами.
- Бокорезами.
- Монтажным ножом.
- Строительным уровнем.
- Шпателем.
Все секреты прокладки проводки в кирпичном доме, а также необходимые материалы и инструменты
Способы штробления стен с помощью различных инструментов.
Особенности и сфера использования многожильного гибкого медного кабеля
Виды и области применения металлических кабель-каналов
Классическая схема
Сначала обратим внимание на классическую схему электропроводки в нашем типе жилья. Она подается на рисунке ниже
Рис. 1. Типичная схема проводки в однокомнатной квартире
Как видно из схемы, электропроводка состоит из двух ветвей. Одна из них подает ток в коридор (прихожую) и жилую комнату. Вторая ветвь питает светильники и электрические приборы в ванной и на кухне. Интересным фактом является то, что каждая линия используется как для освещения, так и для обеспечения подачи тока к электроприборам.
Конечно, такая схема не идеальна, поскольку при появлении короткого замыкания в розетке или светильнике состоится обесточивание всей комнаты. Такую ситуацию нельзя назвать очень благоприятной и позитивной.
Стоит отметить, что часто такая классическая схема дополнялась отдельной ветвью для питания электрической плиты. Как известно, плита является мощной и требует больше тока.
В результате для уменьшения нагрузки на контур, который идет в кухню, и для повышения уровня безопасности использовали отдельный кабель с большим поперечным сечением. В общем, такую схему электропроводки лучше не использовать.
Разметка
Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.
Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

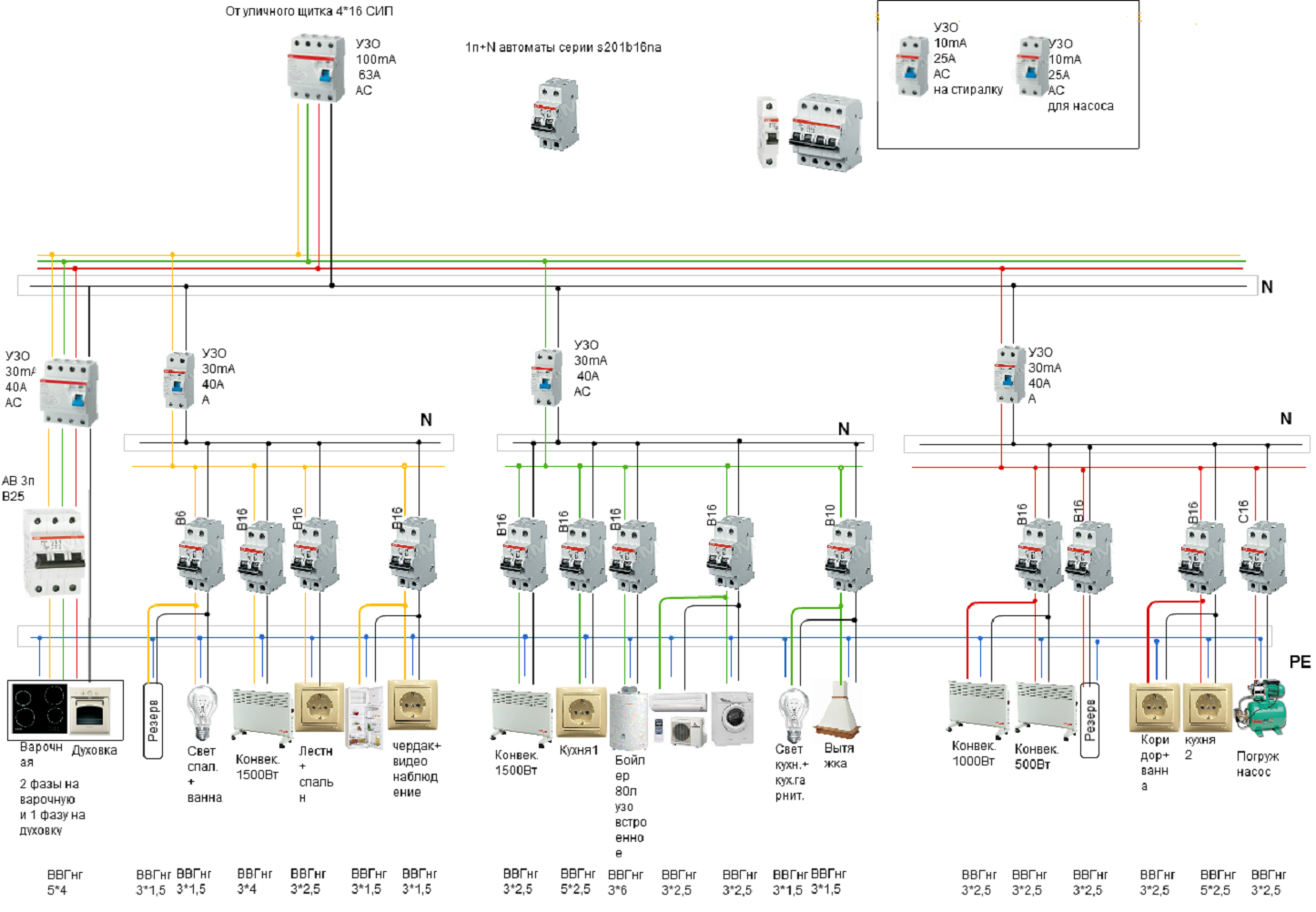

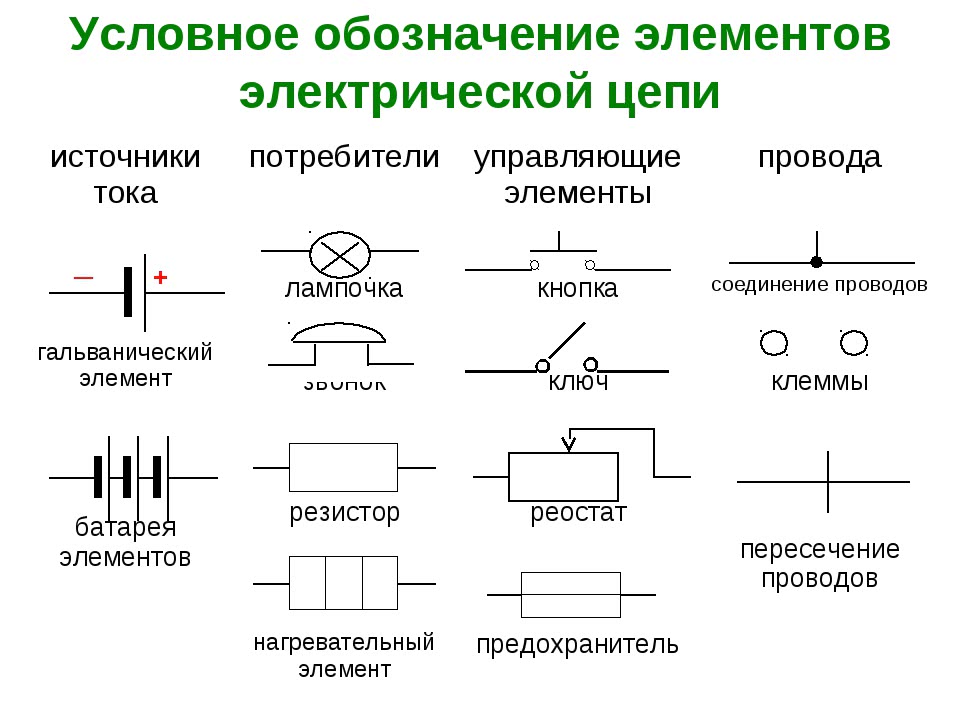

Элементы схемы электропроводки квартиры
Конструкция всевозможных типов, видов, в обязательном порядке объединяет (с учетом норм/требований) следующие компоненты:
1. общий электрический щит и необходимые электросчетчики для учета потребления квартиры;
2. всевозможные, разного качества, материала кабели и провода (в том числе, нулевые проводники);
3. распределительный короб для разделения электропроводки всей квартиры на отдельные магистрали;
4. выключатели, розетки, подсоединяемые шнуры бытовых электрических приборов;
5. прочие, дополнительные компоненты: тросы, лотки, струны;
6. защитные элементы проводки: предохранители, выключатели автоматического типа, всевозможные УЗО (устройства для защиты и отключения), защитные заземлители.
Что касается последнего, незаменимого, важного элементазаземлителя, на данном познавательном ресурсе https://ru.wikipedia.org/wiki/Заземление есть информация о его разновидностях, способах включения в электрическую разводку в квартире
Группировка потребителей
Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.
Группировка потребителей электроэнергии в квартире
Линия для стационарной домашней техники и розетки
В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.
Варианты группировки осветительных приборов
По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.
Линия для кухни
Особый момент – кухня, в нее отдельно должны идти линии проводки на:
- электрическую плиту;
- освещение;
- розетки для чайника, миксеров и другой бытовой техники;
- розетки для посудомойки и стиральной машинки.
Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

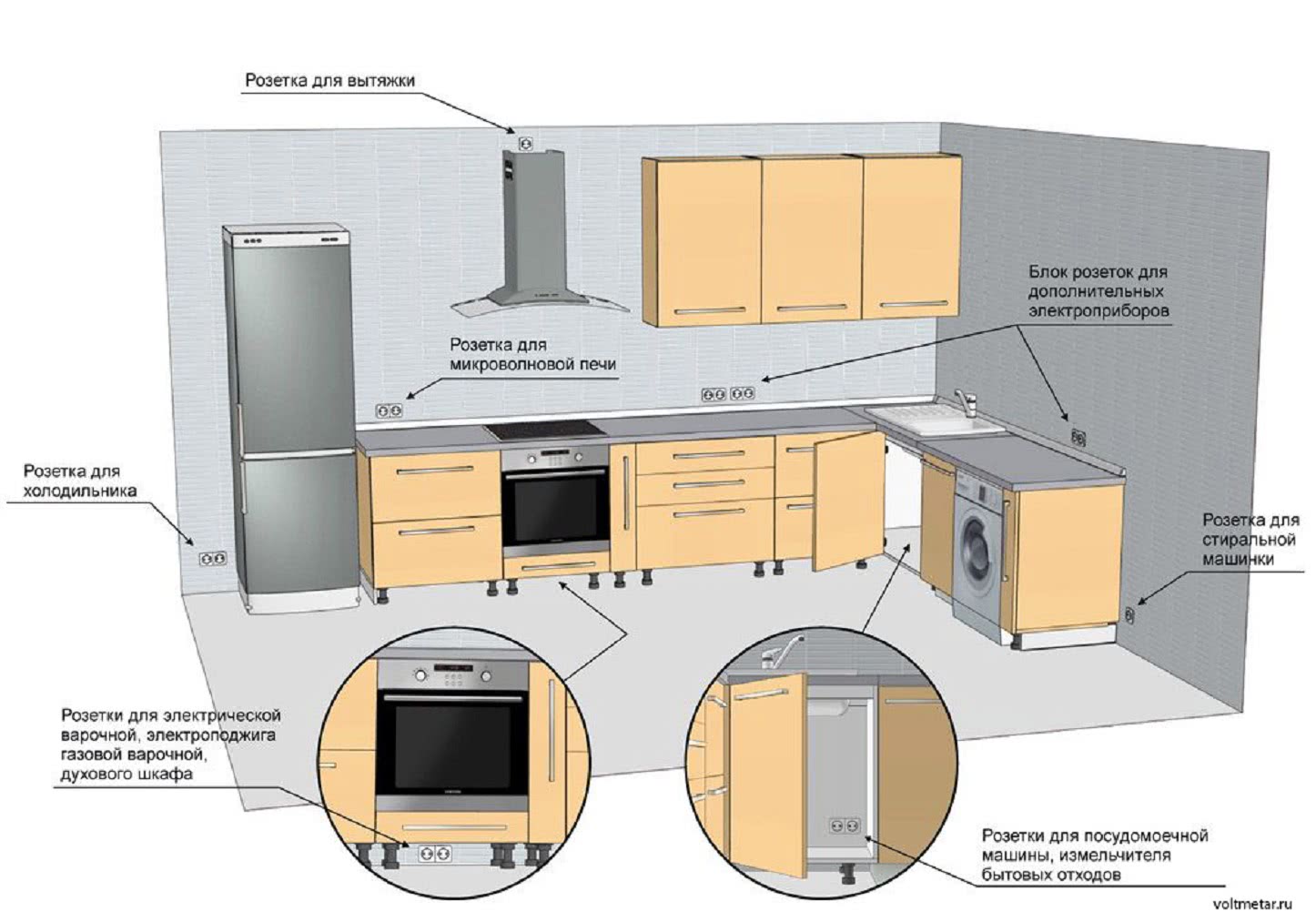

Основные потребители электроэнергии на кухне
Специальные линии электропроводки
Отдельно делать линии в проекте электрики рекомендуется также для:
- системы теплого пола;
- электрического полотенцесушителя;
- водонагревателя с ТЭНом и т.п.
Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО
Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток
Электропроводка в помещениях с повышенной влажностью
Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.
Группы потребителей и разметка электропроводки в ванной комнате
Жилые помещения
В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.
Безопасно и качественно
Работа с компанией Engilogic дает массу преимуществ, начиная с полной прозрачности сотрудничества, и заканчивая высоким качеством услуг. Наши специалисты готовы выполнить замену электропроводки, так что бы она больше не доставляла вам неудобств. Электромонтажные работы в однокомнатной квартире с нашей фирмой — это полностью безопасно и надежно. Во время работы в квартире мы стараемся как можно меньше шуметь, так как понимаем, что это не монтаж электрики в загородном доме. После нас вы останетесь в хороших отношениях с соседями.
Для того чтобы связаться с нами вам достаточно набрать номер телефона, указанный на сайте. Звоните прямо сейчас. Мы всегда на связи.
Несколько последних штрихов
Я придерживаюсь мнения, что даже если мастер самостоятельно собрал распределительный щит и назубок помнит, какой автомат за какую область отвечает, эту информацию стоит продублировать на лицевой панели. Ведь не факт, что все неисправности будут возникать только тогда, когда я дома. Человеку свойственно иногда менять работу, уезжать в командировки… да мало ли что? Именно поэтому я решил распечатать на компьютере бирки для лицевой панели. Напечатаны они были на простой бумаге, после чего просто проклеены скотчем. Получились как ламинированные. Теперь я уверен, что любой нанятый электромонтёр без труда разберётся, какой автомат отключить без снятия напряжения с исправных розеток и освещения.
Теперь остаётся только установить распределительный щиток на место, подвести к нему провода, уходящие на квартиру, подключить питание и наслаждаться ощущением удовлетворённости от проделанной работы.
Внешний вид распределительного щитка после окончания всех работ
Элементы схемы электропроводки квартиры
Конструкция всевозможных типов, видов, в обязательном порядке объединяет (с учетом норм/требований) следующие компоненты:
1. общий электрический щит и необходимые электросчетчики для учета потребления квартиры;
2. всевозможные, разного качества, материала кабели и провода (в том числе, нулевые проводники);
3. распределительный короб для разделения электропроводки всей квартиры на отдельные магистрали;
4. выключатели, розетки, подсоединяемые шнуры бытовых электрических приборов;
5. прочие, дополнительные компоненты: тросы, лотки, струны;
6. защитные элементы проводки: предохранители, выключатели автоматического типа, всевозможные УЗО (устройства для защиты и отключения), защитные заземлители.
Что касается последнего, незаменимого, важного элементазаземлителя, на данном познавательном ресурсе https://ru.wikipedia.org/wiki/Заземление есть информация о его разновидностях, способах включения в электрическую разводку в квартире
Как правильно выполнить разводку электрической проводки
Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:
- при помощи распределительных коробок;
- звезда;
- шлейф.
Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).
Схема разводки электрики в квартире
После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:
- первая группа – холодильник и вытяжка (автомат на 25 А);
- вторая – стиральная машина (на 25 А);
- третья – осветительные приборы (на 10 А);
- четвертая – розетки (на 25 А);
- пятая – посудомоечная машина (на 25 А);
- шестая — электроплита (на 32 А).
- осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
- розетки в жилых комнатах (автомат на 25 А);
- розетки в кухне и прихожей (автомат на 25 А);
- осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);
Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.
Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.
Подключение к нескольким автоматам
Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.
Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.
Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор. Затем необходимо корректно расположить все розетки и выключатели
Для этого воспользуйтесь следующими советами:
Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:
- выключатели и розетки следует ставить слева от двери;
- в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
- выключатели должны располагаться на высоте 0.9 метра;
- необходимо пометить места расположения выключателей и розеток в схеме.
Стандартная схема для двухкомнатной квартиры
Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:
- кабели должны проходить строго горизонтально или вертикально;
- лучше избегать пересечений проводов;
- кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
- кабель к выключателю подводится сверху, кабель к розетке снизу.
Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.
Подключение к автоматам с учетом мощности
Заключение
Опираясь на текущие нормы и правила, вы сможете подобрать качественную кабельную продукцию. Это требуется в первую очередь для обеспечения безопасности, поскольку случайное возгорание электропроводки в однокомнатной квартире может быстро распространиться на все жилье и к тому же привести к потерям соседних площадей, а то и всего дома. Если все работы были выполнены профессионально, то проложенная скрытым типом проводка прослужит весь положенный срок (стоит заменить, что при открытом типе ее срок службы в два раза короче). На автоматах также не стоит экономить и покупать самый дешевый вариант – разница в стоимости между ними не очень большая, а вот качество импортного изделия гораздо выше отечественных аналогов.
