Провод пвс: расшифровка и применение, технические характеристики

Как выбрать подходящий кабель

При выборе ПВС-провода в первую очередь следует обратить внимание на количество и диаметр жил, допустимые условия эксплуатации. Подбор кабеля следует осуществлять, отталкиваясь от мощности подключаемого с его помощью электроприбора. Важнейшим моментом выбора является наличие заземляющего провода, являющегося соединительным элементом между подключенным электроприбором и контуром заземления

Например, для прокладки промышленных электросетей по правилам ПУЭ должен применяться четырехжильный ПВС-кабель

Важнейшим моментом выбора является наличие заземляющего провода, являющегося соединительным элементом между подключенным электроприбором и контуром заземления. Например, для прокладки промышленных электросетей по правилам ПУЭ должен применяться четырехжильный ПВС-кабель.

Также при покупке следует обязательно удостовериться в целостности и надлежащем качестве изготовления изоляции, которая не должна разрываться и повреждаться от прикосновений, так как зачистить настоящий качественный кабель удается только с использованием специального либо подручного инструмента. Если изоляция не может выдержать не самой сильной механической нагрузки, то кабель будет не только долго не прослужит, но и будет опасным.

На образце от производителя следует проверить надлежащее качество скрутки самой жилы. На ней не должны присутствовать пятна, обрывы, изменения цвета и другие видимые глазу дефекты. Маркировка, присутствующая на кабеле, также может многое рассказать о характеристиках изделия. Процентное содержание меди в жилах, а также ее постоянно изменяющаяся цена на рынке, существенно влияют на стоимость провода.

Правильный подбор ПВС-кабеля является важнейшим фактором безопасной и эффективной эксплуатации оборудования, инструмента или бытовой техники. Если при выборе изделия возникли какие-либо затруднения, лучше обратиться за помощью к консультантам магазина, которые обязательно проинформируют о тех или иных нюансах продукции, чем приобрести не подходящий для условий эксплуатации ПВС-провод.


Зачистка провода ПВС должна выполняться специальным инструментом или подручными средствами

Конструкция

Современный ПВС-провод состоит из нескольких переплетенных друг с другом медных жил, имеющих отдельную изоляцию из качественного поливинилхлорида. Дополнительно все жилы защищены ПВХ-оболочкой. Стандартный кабель имеет круглую форму сечения, хотя у модели ПВСП, как писалось выше, она будет овальной. Изоляционные материалы могут включать различные добавки, которые придают им дополнительные защитные функции (например, изделие не поддерживает процесс горения).

Каждая медная жила включает большое количество медных проволок. При скручивании каждой формируется плотный жгут. В соответствии с ГОСТ класс жил в ПВС должен быть не менее пятого. Подобный стандарт автоматически регламентирует минимальную толщину проволок, из которых формируется отдельная жила.

Если сечение каждой жилы в кабеле составляет 1 кв. мм, то диаметр используемых проволок не должен быть ниже 0,21 мм.

Разбирая ГОСТ, можно обнаружить очередное важное правило: в ПВС жилы скручиваются по левому направлению, однако плотность настолько высока, что заполнитель не применяется. При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет

Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный).

Верхний, наружный слой представляет собой поливинилхлоридную оболочку, которая накладывается по методу экструзии. В процесс одиночной укладки защитный слой не поддерживает горения. За счет своей пластичности оболочка заполняет любые промежутки, образовавшиеся между жилами, благодаря чему провод по форме становится круглым. Максимальное значение эксцентриситета составляет 10%.

Это интересно: Кабель ВБбШв — подробное описание

Сравнение технических характеристик

Для удобства сравнения основных технических параметров проводников и понимания, в чем разница между ними, составим таблицу сравнения главных характеристик.

Характеристика/Материал Провод ПВС Кабель ВВГ
Материал и конструкция жилы Медная многопроволочная Медная многопроволочная или цельная
Гибкость токоведущей жилы 5 класс гибкости (высокая) 1 – 2 класс гибкости (средняя)
Количество жил в проводе /кабеле От 2 до 5 От 1 до 5
Площадь сечения жилы, мм2 От 0,75 до 6 От 1,5 до 625
Допустимое напряжение эксплуатации, В
В цепях переменного тока, при частоте 50 Гц 450 Вольт 0,66 кВ или 1 кВ
В цепях постоянного тока 0,66 кВ 1,6 кВ или 2,4 кВ
Допустимая температура окружающего воздуха От -25°С до +40°С От -50°С до +50°С
Допустимая длительная температура нагрева жилы 70°С 70°С в аварийном режиме допускается кратковременный нагрев до 80°С
Нормативный срок эксплуатации От 6 лет (подвижное соединение) до 10 лет (неподвижное соединение) До 30 лет. Эксплуатационная гарантия производителя составляет 5 лет.

Чтобы разобраться, что лучше применить в той или иной ситуации, нужно провести сравнительный анализ отдельных свойств, которые являются определяющими.

Свойства токоведущей жилы. Жилы обоих рассматриваемых проводниковых изделий выполнены из меди. Провод ПВС выпускается только в мультипроволочном варианте исполнения жилы, кабель ВВГ может иметь цельную монопроволочную жилу. Существенная разница между ними заключается в классе гибкости мультипроволочных версий. По этому параметру ПВС многократно превосходит ВВГ. Благодаря этой характеристике, усталостная прочность провода при многократных изгибах значительно выше аналогичного показателя кабеля. То есть, когда речь идет о подвижных соединениях, выбор должен быть сделан в пользу ПВС. К таким соединениям относится питание нестационарных электроприборов, а также электропроводка с вилкой для включения электрооборудования в сеть.

Сечение жилы. Из таблицы видно, что диапазон сечений ВВГ значительно более широк в сторону больших значений. Применительно к выбору электропроводки для дома, квартиры или дачи, можно сказать, что проводка силовых цепей, подающих питание для духовки, для варочной панели или кондиционера, может быть выполнена только с применением кабельного изделия соответствующего сечения. Наибольшее сечение ПВС составляет 2,5мм2, что недостаточно для этих целей.

Свойства изоляции и общий срок службы. Сравнивая эксплуатационные напряжения, при которых могут работать рассматриваемые проводники, определим, чем отличается один материал от другого. Тот факт, что допустимые напряжения для кабеля выше, чем для провода, говорит о том, что при работе в одном и том же классе напряжения, запас электрической прочности изоляции кабеля выше, чем у изоляции провода. Если добавить тот факт, что срок службы ВВГ превышает аналогичный показатель ПВС минимум в три раза, можно сделать следующий вывод:

Монтаж стационарной электропроводки, особенно скрытой, целесообразней выполнять, используя кабель ВВГ. При этом лучше использовать монопроволочное исполнение жилы. Учитывая, что скрытая электропроводка укладывается на очень длительный срок, ее надежность должна быть максимально возможной. Лучше применить вариант исполнения кабеля ВВГнг с негорючей изоляцией.

Условия окружающей среды. Область допустимых температур окружающего воздуха для ВВГ существенно расширена в зону отрицательных температур в сравнении с ПВС. Это обстоятельство определяет тот факт, что выбрать для улицы следует более приспособленное для этого кабельное изделие.

Особенности применения

При частых сгибах нарушается изоляция провода

От соблюдения особенностей использования шнура зависит качество и продолжительность работы. Высокая гибкость проводника делает его удельным в подключении удлинителей и электроприборов. Но к удлинителям, работающим с этим шнуром, не следует подключать устройства с суммарной нагрузкой свыше 2 кВт. Иначе проводник будет нагреваться выше безопасных значений, из-за чего возрастает риск появления короткого замыкания или возгорания.

Со временем частые изгибы, особенно в местах соединения, могут привести к нарушению изоляции. Нарушение внешней оболочки является сигналом для замены участка провода на исправный.

При подключении шнура к штепселю нужно также правильно выполнять монтаж. Устанавливать его нужно таким образом, чтобы усилие прикладывалось на внешнюю изоляцию, а не на токопроводящие проволоки.

Провод ШВВП

­­­­­­­­­­­­­­­­­Кабельно-проводниковые материалы, к которым относится провод ШВВП, применяются в производстве и быту. Их применяют для подключения к электрическим сетям, производства удлинительных шнуров и соединительных шнуров в различных приборах бытового назначения.

Провода различаются по сечению жил, проводящих ток, и составом изоляционного материала. Параметры провода могут меняться в зависимости от цели применения.

Провод ШВВП – соединительный провод, у которого и изоляция, и оболочка изготовлены из пластиката поливинилхлорида. Это гибкий провод, состоящий из нескольких токопроводящих жил из меди. Количество медных тонких медных проводков и обуславливает гибкость провода в целом. Эти проводки скручиваются в более толстую жилу и обворачивают изоляцией. Оболочка кабеля и изолированные скрученные жилы обрабатываются тальком, что увеличивает гибкость и делает удобным для «расслоения».

Применяется провод ШВВП повсеместно:

ü Стационарная прокладка кабеля для освещения помещений и зданий

ü Применение в силовых электрических сетях

ü Применение в электрических установках промышленных станков и механизмов

ü Применение для работы бытовых электрических приборов – телевизоров, холодильников, стиральных машин, радиоэлектронной аппаратуры и др.

ü Применение в производстве шнуров – удлинителей.

Медные жилы (две или три, диметром от 0,2 до 4 кв. мм) внутри провода расположены параллельно друг к другу, и имеют разный цвет изоляции: синий и черный, сам кабель ШВВП белого цвета, и никогда не окрашивается в другие цвета. Изоляция жилы заземления окрашивается в желтый цвет, по всей длине которой проходит зеленая полоса. Изоляция жилы с «0 – й отметкой» всегда голубого цвета.

Производится по длине пятьдесят метров, транспортируется с заводов – изготовителей большими «бобинами», на которые наматывается больше двухсот метров кабеля. Для кабеля ШВВП применяют следующие обозначения:

  • ШВВП «у» — провод используют на территориях, для которых характерен умеренный климат
  • ШВВП «т» — провод используют на территориях, для которых характерен жаркий климат
  • ШВВП «ухл» — провод используют на территориях, для которых характерен умеренный холодный климат
  • ШВВП «пн» — провод применяют для выполнения работ по армированию неразборных конструкций

Силовой кабель ШВВП имеет следующие особенности технической характеристики:

  • Эксплуатация кабеля возможна при температуре — от минус 25 до плюс 40 градусов
  • Во время эксплуатации максимальный нагрев жил – плюс семьдесят градусов
  • После нахождения в воде в течение часа (температура воды плюс 20 градусов) провод 15 минут выдерживает напряжение 2 000в. на 50 гц
  • Допустимое усилие растягивания – 9,8 н
  • Стойкость к заломам и изгибам во время подключения к оптимальному напряжению — до 60 000 раз
  • Во время эксплуатации выдерживает более 5 000 рабочих часов, во время стационарного бытового подключения – 12 000час.
  • Срок эксплуатации – десять лет
  • Допустимое значение тока – 20 ампер
  • Значение сопротивления во время постоянного тока – 7, 98 ом
  • Допустимое напряжение до 380 вольт

Рассмотрев технические параметры провода ШВВП, смело можно приобретать его для выполнения работ по подключению к электрическим сетям. Этот провод:

  • Выполняется из негорючих материалов и будет безопасен в эксплуатации, его можно укладывать в пластиковые кабельные «пеналы»
  • Предназначается для подключения к электросети разных приборов, которые потребляют разное напряжение (до 380в), что позволяет приводить в действие оборудование всех классов электробезопасности
  • Благодаря своей гибкости используется, как удлинитель напряжения, который находит свое применение в строительных и ремонтных работах, в административных и жилых помещениях
  • Соответствует нормам Госта и требованиям безопасности
  • Устойчив к воздействиям внешней среды и средних механических повреждений
  • Надежен в эксплуатации, безопасен для людей, безвреден для окружающей среды

Провод ВПП

Главная » Электропроводка » Провода и кабеля » Провод ВПП

Провод ВПП не пользуется популярностью на нашей территории и отметим, что многие электрики о нем даже никогда не слышали. В этом ничего странного, ведь ВПП – это водопогружной провод, который используется в скважинах и колодцах. Данный проводник прекрасно переносит высокое давление, поэтому его можно без опасений применять во время выкачки воды в шахтах, для подключения насоса в артезианских скважинах и других ситуациях на глубине 30 метров и более. В этой статье мы подробнее расскажем о его конструкции, технических характеристиках и расшифровки.

Провод ВПП характеристики и обзор

Расшифровка провода ВПП

Аббревиатура провода ВПП выглядит следующим образом:

  1. В – означает, что провод водопогружного типа. Соответственно его можно применять на большой глубине при высоком давлении.
  2. П – изоляция состоит из полиэтилена повышенной прочности, который позволяет выдерживать большое давление.
  3. П – оболочка также выполнена из полиэтилена повышенной прочности. Провод ВПП конструкция

Конструкция проводника

Жила провода ВПП медная многопроволочная. Такое решение было принято производителями для того, чтобы проводник обладал хорошей гибкостью и смог работать в экстремальных условиях. Приведем пример: однопроволочные проводники обладают низкой гибкостью и надежностью.

Обратите внимание! В кабеля только одна медная жила. Поэтому во время расчета подключения следует умножать длину линии на количество плюсов в ней, чтобы не сломать свое электрическое устройство

Технические характеристики

  • максимальное напряжение до 100 В;
  • частота работы составляет 50 Герц;
  • оболочка кабеля выдерживает давление до 6.8*106;
  • провод ВПП относится ко второму гласу гибкости. Но, помните – это не разрешает подвешивать раскачивающиеся объекты;
  • монтаж провода должен быть фиксированный, чтобы избежать ненужные нагрузки на жилы проводника;
  • нельзя выполнять укладку, если температура воздуха ниже -15 градусов;
  • рабочая температура от -40 до 80 градусов;
  • производитель дает гарантию на 2,5 лет. Срок службы по ГОСТ составляет 6 лет. Однако здесь стоит понимать, что есть его рабочая температура высокая, то и срок службы значительно уменьшается. К примеру, при 50 градусах он отработает 32 000 часов, а при +80 примерно 16 000 тысяч.

Отметим, что производители сейчас выпускают сечение жилы от 1,2 до 70 мм2, поэтому перед покупкой стоит посмотреть следующую таблицу сечений:

Провод ВПП характеристики

Производители

Сейчас провод ВПП лучше покупать у следующих производителей:

  1. Уралкабель.
  2. Энергокомплект МФ.
  3. ОКБ КП.
  4. Беларуськабель.
  5. Кавказкабель.
  6. Томсккабель,
  7. Электрокабель и другие.

Вместо кабеля ВПП можно использовать аналоги:

  1. ВПВ – это отечественный кабель. Он менее стойкий к соленной воде, но обладает повышенной стойкостью к свету;
  2. КВВ – можно использовать для стационарного или подвижного монтажа. Единственное – кусается стоимость, поэтому его не часто применяют во время электрического монтажа.

Замечания экспертизы №8 — о применении ПВС, структурной схеме, радио на АЗС

Порция ответов на замечания экспертизы. Объект — автозаправочна станция. Делал срочно, по договору подряда летом 2015 вне дома, в офисе «родного» филиала «Белоруснефть-Нефтехимпроект». Срочности такой никогда не понимал, но сделал быстро, потом изменение за изменением вносил. В экспертизу проект попал почти через год.

Жирным шрифтом выделяю замечания, обычным — мой ответ, курсив — выдержки из ТНПА.

Заменить провод марки ПВС, т.к. согласно ГОСТ 7399-97 область применения не предусматривает его использование для стационарных электропроводок. Основание п.2.1.48 ПУЭ.

Отклоняется. Настоящий стандарт распространяется на провода и шнуры с медными жилами с поливинилхлоридной изоляцией и с медными и медными лужеными жилами с резиновой изоляцией, предназначенные для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети номинальным переменным напряжением до 450/750 В.

Таблица, приведённая в приложении А ГОСТ 7399-97 является рекомендуемой и описывает преимущественные области применения проводов и шнуров.

п.2.1.48 ПУЭ: Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода).

ГОСТ 7399-97 – Область применения Настоящий стандарт распространяется на провода и шнуры с медными жилами с поливинилхлоридной изоляцией и с медными и медными лужеными жилами с резиновой изоляцией, предназначенные для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети номинальным переменным напряжением до 450/750 В.

Таблица А.1 ГОСТ 7399-97. Преимущественные области применения проводов и шнуров.

Марка Преимущественные области применения
ШВП Для присоединения радиоэлектронной аппаратуры, бытовых осветительных приборов, электроприборов микроклимата, электромеханических бытовых приборов, электровентиляторов и других подобных приборов, если шнур часто подвергается легким механическим деформациям
ШВВП, ШВЛ Для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных
ПВС, ПВСП Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества, и других подобных машин и приборов, и для изготовления шнуров удлинительных

Представлена не функциональная, а структурная схема без клеммников контролера доступа, блока реле и другого оборудования системы предотвращения краж, необходимых монтажникам (наладчикам) и эксплуатационному персоналу.

Отклоняется. В соответствии с п. А.6.5. Связь и сигнализация ТКП 45-1.02-295-2014 Графическая часть должна содержать структурные схемы сетей связи, локальных вычислительных сетей, телемеханизации, диспетчеризации (при наличии) и иных слаботочных сетей на объекте строительства.

Дополнить проект техническим решением, предусматривающим в помещении с постоянным пребыванием персонала организацию эфирного приёма информации МЧС с последующим информированием сотрудников и посетителей об угрозе возникновения и о возникновении чрезвычайных ситуаций. Основание: пункт 4.1 Изменение № 3 ТКП 45-4.04-27-2006.

Отклоняется. Проектом предусмотрено применение музыкального проигрывателя с памятью на 10 FM станций осуществляющим трансляция эфирных программ в помещении дежурного персонала.

пункт 4.1 Изменение № 3 ТКП 45-4.04-27-2006: Для обеспечения своевременного информирования населения об угрозе возникновения и о возникновении чрезвычайных ситуаций в жилых и общественных зданиях следует предусматривать по одному эфирному радиоприемнику: — в одноквартирных жилых домах; — в многоквартирных и блокированных жилых домах — в каждой квартире; — в общественных зданиях и общежитиях — в помещениях дежурного персонала и руководителя каждой организации.

Всё. Ответ подготовлен, отправлен главному инженеру проекта. Ход за экспертом.

Аналогичные провода

В более сложных условиях окружающей среды, которые отличаются повышенной влажностью и большими температурными девиациями в пределах 60 градусов по Цельсию, рекомендуется к применению провод ПВСН. Он менее нагружаем механически. Но эта информация может оказаться неточной. Дело в том, что ГОСТ не оговаривает никакие дополнительные буквы для аббревиатуры ПСН. На практике это делает производитель шнуров. По этой причине для наиболее точного объяснения названия, которое может быть ПВСН, ПВСМП, ПВСТ, ПВСМ, ПВСУ, надо обращаться на завод-изготовитель этого шнура или похожего проводника.

Во многом на проводники ПВС похож провод ПВЗ. Сразу надо уточнить, что в аббревиатуре ПВ3 последняя не буква, а цифра 3. Эти шнуры стандартизованы совсем другим ГОСТ, который был принят еще при СССР. Так что ПВЗ-провод — это своего рода прообраз нынешних шнуров и проводов ПВС. Но у него есть существенное отличие. Материалом его жил может быть алюминий.


ГОСТ


Типы ПВС-проводов


Характеристики ПВС


Вкратце о шнурах ПВЗ

Все проводники, рассмотренные в статье, поставляются бухтами, в которых обычно 20–50 метров шнура. Предложение велико, поэтому покупателю всегда доступно оптимальное решение собственной технической задачи.

  • Выбор силового кабеля
  • Виды силовых кабелей
  • Кабель NYM: описание характеристик

Внешний вид и конструкция

Кабель ПВС всегда имеет только круглую в сечении форму. Плоская разновидность тоже существует, но маркируется как ПВСП — «плоский».

Жилы данного провода — всегда многопроволочные крученые, это не зависит от их сечения. Такая конструкция обеспечивает необходимую гибкость. Жилы изготавливаются из меди, при этом могут как иметь дополнительное гальваническое покрытие для предотвращения окисления, так и не иметь.

Изоляция проводников — поливинилхлоридная, со стандартной цветовой маркировкой. Внешняя оболочка — ПВХ-пластикат, она всегда белого цвета (отличительная особенность этой марки). Могут присутствовать горизонтальные тонкие полоски других цветов.

В этом проводе может быть от 1 до 5 жил. Технология подразумевает обязательное заполнение пустот между ними тем же составом, из которого выполнена общая оболочка, так, чтобы образовалось монолитная конструкция.

Если этот провод ПВС — пятижильный, то для упрочнения конструкции проводники могут скручиваться вокруг центрального жесткого стержня, выполненного из диэлектрика.

Внешняя оболочка этого провода имеет довольно условные защитные функции. Она довольно мягкая, легко режется и рвется руками, а кроме того, не устойчива к воздействию ультрафиолета (основной недостаток ПВХ как материала). Поэтому этот провод никогда не протягивается в земле, подвесным способом на открытом воздухе и другими подобными способами, так как может быть легко поврежден.

Технические характеристики и маркировку этого провода регламентирует ГОСТ 7399–97.

Виды, поперечное сечение

Характеристики и параметры провода ПВС описаны в ГОСТ 7399-97. Согласно этому документу, сечение жилы от 0,75 мм² до 2,5 мм², количество жил — от двух до семи. Максимально допустимое напряжение — 600 В, работает с постоянным и переменным током. Может быть круглым или плоским.

Могут быть следующие модификации:

  • ПВСм. Морозостойкий с температурным диапазоном эксплуатации от -40 °С до +40 °С.
  • ПВСмп. Морозостойкий с дополнительной оболочкой — скрученные изолированные жилы обмотаны синтетической лентой. Поверх залиты слоем ПВХ. Более прочная модификация.
  • ПВСн — не предназначенный для армирования. Точное отличие от обычного может дать только производитель.
  • ПВСу. Есть только у отдельных производителей. Иногда обозначает меньшее количество жил (по сравнению с ГОСТом). Иногда буква «У» обозначает умеренный климат. Что точно значит эта маркировка, тоже надо уточнять у производителя.
  • ПВСт. Изолированные жилы скручены вокруг несущего троса (обычно количество жил 5 больше). Есть другой вариант — где «т» обозначает тропическое исполнение.
  • ПВСЛ — луженая круглая медная жила (в обычном она полированная). Это снова-таки у отдельных производителей.
  • ПВСП — плоский.
  • ПВСПнг(A)-LS. Плоский провод, негорючий вариант. «ПН» — пониженной горючести, LS- пониженное выделение вредных веществ при горении.
  • ПСВЛ-Т.

Как видите, провод ПВС имеет различные модификации. Самые полезные — это морозостойкий ПВСм, пониженной горючести ПВСПнг(A)-LS, может быть полезен плоский — ПВСП.

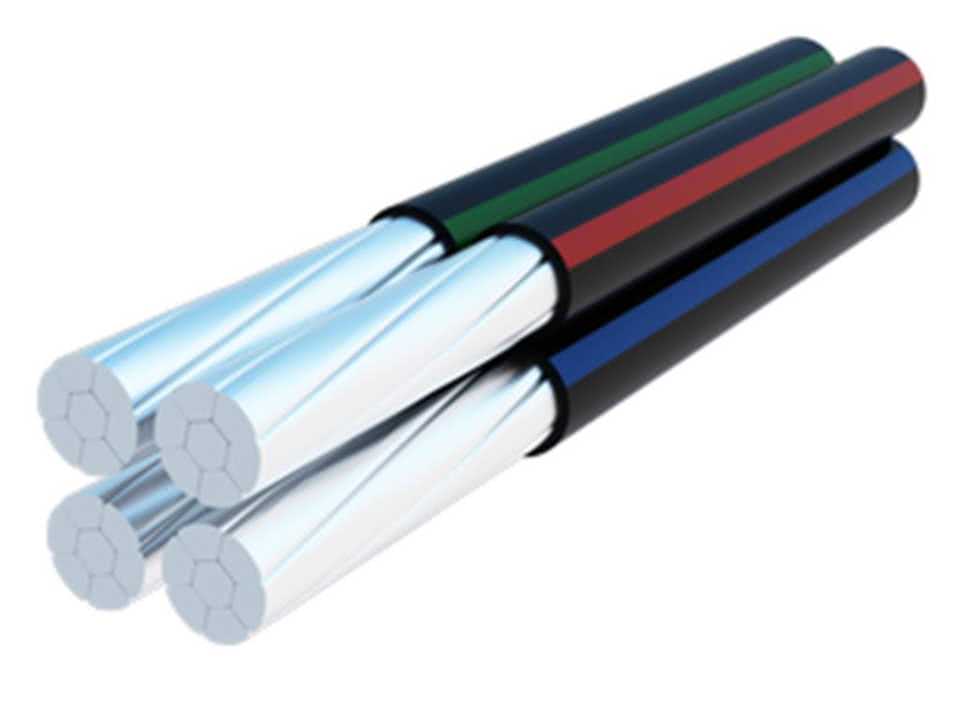

Кабель СИП

Шифр трактуют как «самонесущий изолированный провод». Он не боится столкновений с механикой. Его изоляция — сшитый полиэтилен, чаще применяется в качестве уличного кабеля для ЛЭП и отдельных ответвлений. Заменяет неизолированные шнуры А и АС.

начинается от от 25 руб./м.

Это алюмкабель с отсутствием общей изоляции. Сечение жил — 16 единиц, самое большое – 150 единиц. Маркировка не выдаёт численность жил – есть номенклатурный номер.

СИП-1 – это подводка из 2 жил, одна – нулевая несущая. Вариант со 2 по 4 — жилы с единичной нулевой несущей. Образец-4 состоит из 4 токоведущих прутов.

Монтаж СИП привлекает специфический инструментарий: кронштейны — анкеры с зажимами соединения и ответвления.

Плоский аналог

Провод ПУГНП также является альтернативой ПВС. Область его применения — исключительно для монтажа осветительных сетей. ПУГНП расшифровывается следующим образом: провод гибкий, универсальный, плоский. ПУГНП состоит из нескольких проводов, каждый из которых изолирован. Все эти провода находятся в дополнительной оболочке.

Учитывая узкую область применения, следует отметить, что данная продукция с успехом используется в качестве разводки по всей квартире или дому. Главное в этом деле — подобрать нужное сечение на определенный участок монтажа. Желательно применять сечение чуть больше рекомендуемого, чтобы был небольшой запас. Помнить простое правило: минимум нагрузки на проводку — максимум срок ее эксплуатации.

Срок использования ПУГНП — 15 лет. Для плотного контакта концы его опрессовывают специальными гильзами.

Следует помнить одну важную особенность ПУГНП — состав его изоляционного материала не позволяет применять провод для открытого монтажа электропроводки.

На тематических форумах периодически возникают споры касательно сферы применения провода ПВС, порой приводимые при этом оппонентами аргументы не имеют под собой серьезных оснований. В результате противоречивая информация может ввести неспециалиста в заблуждение

Чтобы не допустить этого мы детально расскажем о ПВС, уделив внимание эксплуатационным особенностям
