40 чертежей с фото по изготовлению печи из металла для гаража своими руками

Изготавливаем «бубафоню»

Если делать печь для обогрева помещений хозяйственного или технического назначения, следует уделить внимание печке под немного смешным названием «бубафоня». Она обладает простой, но оригинальной конструкцией, дающей множество тепловой энергии

Работает она следующим образом:

• Снимается крышка, загружаются дрова (сверху укладываются мелкие щепки);
• Поверх дров и в промежутках между ними укладываются пропитанная керосином ветошь;
• Ветошь поджигается и поджигает дрова;
• В печь устанавливается поршень, крышка закрывается – агрегат начинает вырабатывать тепло.

Для того чтобы понять суть этой необычной печи длительного горения, необходимо просто взглянуть на ее схему. Агрегат состоит из трех основных частей – это корпус, дымоход, тяжелый поршень и крышка.

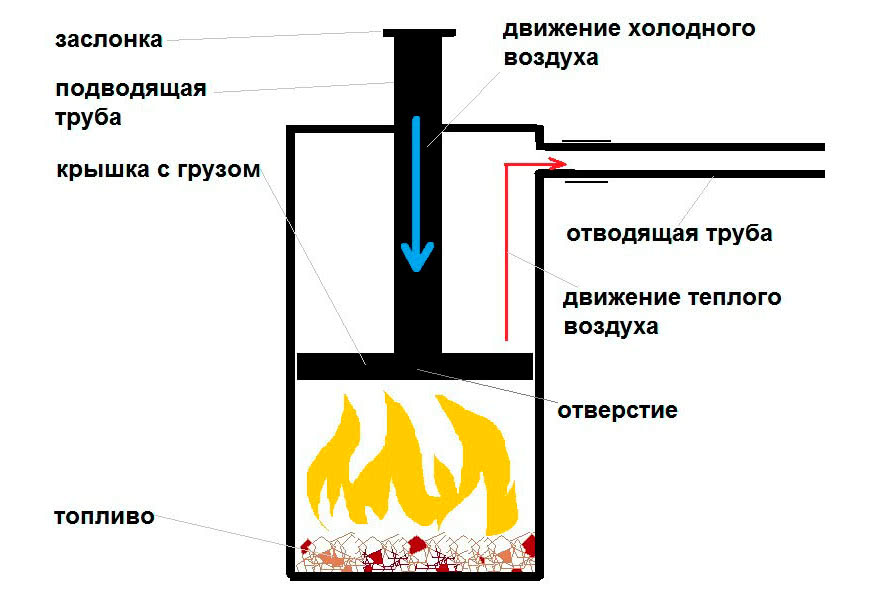

Данная картинка наглядно демонстрирует схему и принцип работы «бубафони».

«Бубафоня» проста в исполнении, проще всего соорудить ее из двух целых металлических бочек (без дырок) объемом 150-200 литров. Толстая сталь тут особо не нужна, так как из-за ограничения подачи кислорода и горение будет медленным и низкотемпературным. Давайте посмотрим, как сделать такую печь длительного горения своими руками. Вот вам пошаговая инструкция:

• Срезаем с основной бочки крышку, готовим камеру сгорания;
• В боковую стенку камеры сгорания (в верхней части, согласно рисунку) ввариваем отрезок трубы диаметром 100-150 мм – это будет дымоход;
• Готовим верхнюю крышку – делаем в ней отверстие шириной 40-50 мм, через которое будет проходить труба поршня. Края крышки аккуратными ударами полотка отгибаем наружу, края бочки (камеры сгорания) подбиваем внутрь – крышка должна плотно надеваться на нашу бочку;
• Готовим поршень нашей печи длительного горения – берем трубу диаметром около 40-50 мм (она должна входить в отверстие в крышке), снизу к ней привариваем крышку от второй бочки, причем саму трубу заваривать нельзя – через нее будет проходить воздух. К нижней части поршневой крышки привариваем куски толстого Г-образного швеллера, чтобы сам поршень был как можно более массивным. Диаметр самого поршня должен быть таким, чтобы он без труда вставлялся в камеру сгорания (между стенками и поршнем должны оставаться щели около 5 мм шириной, через которые будут выходить продукты сгорания).

Наша печь длительного горения, изготовленная своими руками, готова – осталось только установить ее на негорючее основание и испытать. Как поджигается эта печка – рассказано чуть выше.

Некоторые модели данных печей длительного горения работают на одной закладке дров до 20-24 часов и больше, вырабатывая большое количество тепла.

Разновидности ракетных печей

В этом разделе мы рассмотрим самые распространенные виды ракетных печей, использующихся в походных и стационарных условиях.

Простые печи из металла

Самая простая реактивная печка на дровах изготавливается из Г-образного отрезка металлической трубы большого диаметра. Горизонтальная часть короткая, она представляет собой топку. Камера сгорания располагается в вертикальной части трубы, здесь активно горят дрова. В горизонтальный участок нередко вваривается небольшая металлическая пластина, образующая поддувало. После прогрева ракетная печь выходит на рабочий режим, из ее вертикального участка (жаровой трубы) вырывается пламя.

Такие ракетные печи используются для приготовления еды в походных или уличных условиях – за счет маленькой площади они отличаются небольшим тепловыделением, а подавляющая часть тепловой энергии уходит через жаровую трубу. На эту трубу ставятся чайники, сковороды и кастрюли, чтобы бушующее пламя обеспечивало их прогрев. Для поддержания тяги в верхней части трубы располагаются подставки, на которые и ставится посуда – продукты сгорания смогут беспрепятственно выходить наружу.

Для того чтобы металлическая ракетная печь из Г-образного отрезка трубы получилась более эффективной, ее оснащают металлическим кожухом из старой бочки. В нижней части бочки виднеется поддувало, а из верхней выглядывает жаровая труба. При необходимости, внутренний объем засыпается утеплителем, например, золой – она не горит и хорошо удерживает тепло.

Наибольшим удобством отличаются металлические ракетные печи с вертикальными топками, расположенными под углом к жаровой трубе. Нередко топочные отверстия закрываются крышками, забор воздуха в этом случае осуществляется через поддувало. Иногда топка делается по диаметру больше жаровой трубы, чтобы обеспечить длительное горение.

Простые печи из кирпича

Малогабаритная печь ракета из кирпича – это еще один самый простой вариант постройки ракетной печи своими руками. Для ее сборки не требуется цементный раствор, достаточно уложить кирпичи друг на друга, чтобы получить в свое распоряжение удобный кирпичный уличный агрегат для приготовления пищи. В разделе по самостоятельной сборке ракетных печей мы предложим вам ознакомиться с самой простой порядовкой для самостоятельной сборки.

Печь ракета, сделанная своими руками из кирпича, может быть использована для обогрева домовладений. В этом случае простой порядовкой не обойтись – придется сооружать стационарный вариант с применением специального цементного раствора. Порядовок для этого много, вам останется лишь выбрать подходящий вариант. Кстати, отдельные варианты таких печей предусматривают наличие водяного контура.

Преимущество кирпичных ракетных печей:

• Простая конструкция;
• Длительное сохранение тепла;
• Возможность создания удобной теплой лежанки.

Отдельные модели делаются комбинированными, в них используются как сталь, так и кирпичи.

Сложные ракетные печи

Реактивная печь для отопления домовладений или для бани отличается повышенной сложностью. Главным звеном здесь по-прежнему является райзер (жаровая труба), заключенный в металлический корпус. Верхняя его часть может использоваться для приготовления еды, образуя своеобразную варочную поверхность. Топка делается большой, чтобы вместить увеличенное количество твердого топлива. В качестве исходных материалов выступают металл, кирпичи и глина.

На основе глиняной обмазки изготавливаются обтекаемые ракетные печи неправильной формы, что хорошо воспринимается человеческим зрением.

Существуют проекты дровяных ракетных печей, предусматривающие наличие дополнительных модулей. Схемы их постройки включаются в себя небольшие бойлеры для подготовки горячей воды, варочные поверхности, водяные рубашки и даже небольшие духовые шкафы. Такие печки помогут обогреть домовладения и создадут комфортные условия для проживания человека.

Ракетный котел с водяной рубашкой, созданный на основе дровяной печи, поможет прогреть многокомнатную постройку. Он оснащается водяным контуром для подогрева теплоносителя. Дополнительное удобство создают образцы с лежанками – эти лежанки создаются на основе тепловых каналов между жаровой и дымоходной трубами.

Расчёт параметров (таблицы)

Объём печи следует определять со знанием дела, ведь именно он влияет на мощность и количество тепла, образуемого отопительным оборудованием. Рассчитывая габариты реактивного отопительного оборудования, используют показатель внутреннего диаметра барабана D, значение которого может колебаться в рамках 300–600 мм. Также нужно знать площадь поперечного сечения барабана. Для определения этого показателя печи-ракеты следует воспользоваться формулой: S = 3.14 * D^2 /4.

Основные размеры реактивной печи представлены в таблице:

Особое значение придаётся длине газохода с лежанкой. Максимально допустимые показатели отражены в таблице:

Объём вторичной зольной камеры — тоже важный показатель, зависящий от объёма барабана и первичного дымохода.

https://youtube.com/watch?v=O_MoGaQY8Uo

Как сделать своими руками?

Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.

Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.

Выбор места

Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.

Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.

Приготовление раствора

Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.

Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.

Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:

• поместить в смесь деревянную палку или рукоятку мастерка;
• вынуть инструмент и хорошо стряхнуть;
• проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм — песок.

К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.

Порядовка ракетной печи на 20 кирпичей

Пример кирпичной ракетной печки

Кладка ракетной печи с лежанкой

Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.

После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 — 40 минут

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.

Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.

Готовый вид

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

1. Высота колпака H составляет от 1,5 до 2D.
2. Высота его глиняной обмазки – 2/3H.
3. Толщина обмазки – 1/3D.
4. Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
5. Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
6. Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
7. Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
8. Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
9. Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
10. Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
11. Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
12. Внешняя дымовая труба должна иметь высоту не менее 4 метров.
13. Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок. Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

Выбираем форму и размер

При выборе формы и размера необходимо учитывать несколько параметров, основные из которых:

• размер топливника;
• способ сжигания топлива;
• лимит массы;
• лимит размера.

Размер топливника

Этот параметр влияет на количество топлива, которое может вместить в себя печка, а значит, и на количество тепловой энергии, которую она произведет в результате сгорания.Параметры топливника напрямую влияет на эффективность работы нагревательного прибора в различных условиях – чем он меньше, тем медленней будет нагреваться определенный объем воды.

Иными словами, устройство с маленьким топливником пригодно для обслуживания одного человека. На нем можно вскипятить кружку чая или разогреть банку тушенки.

Попытка заложить в печь больше топлива, чем позволяет объем топливника, приведет к быстрому перегреву и повреждению отдельных деталей.

Эти значения являются лишь рекомендованными, поэтому не обязательно строго следовать им. Кроме того, даже маленькая печь с размером топливника в 1 дм3 при правильном использовании сможет обеспечить едой 3–4 человека без деформации деталей, правда придется использовать продукты быстрого приготовления и тратить на нагрев воды больше времени.

Пиролизный и обычный способы сжигания топлива

Существуют 2 основных способа сжигания топлива:

• обычный;
• пиролизный.

Для обычного сжигания топлива достаточно сделать самую примитивную металлическую коробку, которая направит основную массу пиролизных газов и пламени вверх.

Эффективность такого способа сжигания древесины невысока, а из-за большого содержания недогоревших частиц целлюлозы, которые превратились в сажу, поверхность емкости для воды покрывается копотью и чернеет. Поэтому единственное достоинство обычного способа топки лишь в простоте конструкции нагревательного прибора.

При пиролизном способе сжигания происходит термическое разложение древесины (пиролиз) с частичной нехваткой воздуха и малым количеством огня.

Затем в так называемом пиролизном блоке дым смешивается со вторичным воздухом, который поступает через отверстия в корпусе печки, и происходит дожиг. То есть, часть оксида углерода (угарный газ), который образуется при термическом разложении древесины, превращается в углекислый газ с выделением тепловой энергии.

Кроме того, пиролизный способ лучше подходит для сырой древесины, а ведь основным видом горючего для таких печек является то, что можно поднять под ногами, то есть ветки, кора и шишки, которые в большинстве случаев отличаются довольно высокой влажностью.

Лимит массы и размеров

Те, кто ходил в многодневные походы на большое расстояние, знают, сколько вещей и продуктов нужно взять с собой, и понимают важность каждого лишнего грамма. Для таких туристов вес печки-щепочницы является определяющим фактором

Вес зависит не только от конструкции и размеров нагревательного прибора, но и от толщины металла, из которого сделали печку. Поэтому приходится выбирать между толщиной металла и лимитом веса.

Чем толще металл, тем легче печка переносит случайный перегрев (это справедливо только в отношении стали, поэтому детали для титановых походных нагревателей делают очень тонкими, то есть 0,4–0,6 мм).

В дальних походах очень важно использовать максимально компактные вещи, потому что объем рюкзака ограничен, а взять с собой нужно много. В таких условиях предпочтительней разборные устройства, ведь в сложенном состоянии их размер не превышает габаритов не слишком большой книги или планшета

В таких условиях предпочтительней разборные устройства, ведь в сложенном состоянии их размер не превышает габаритов не слишком большой книги или планшета.

Однако этот тип нагревательных приборов заметно сложней в изготовлении и немного менее эффективен. Если же жесткого ограничения на размер нет, то лучше выбрать неразборную или частично разборную конструкцию.

Ракетная печи из кирпича своими руками

Чтобы сделать реактивную печь своими руками не нужно иметь особых навыков. Благодаря компактности и простоте строения изготовить ее можно за несколько часов.

Основа конструкции – две вертикальные камеры разного размера, внизу обобщенные между собой общим каналом. Камера меньшего размера называется камерой сгорания. Она используется сначала для розжига, а потом для сгорания дров.

Разжигают печь обычно с помощью легко воспламеняющихся материалов, наподобие деревянной стружки, щепок, бумаги. Также подойдут небольшие сухие веточки. С помощью специальных заслонок в нижнем отсеке топочной камеры, можно регулировать силу тяги.

После того как прогреется вся система, включая дымоход и большую камеру, ракетная печь для дома начнет полноценно выполнять свои функции по обогреву помещения. Определить этот момент можно по тому, как гул, возникший вначале, стихнет.

Помещение нагревается от дымохода, который проходит через всю комнату или по ее периметру. Дым, пройдя по всей протяженности дымохода и отдав тепло в помещение, наружу выходит холодным. То есть все тепло по максимуму сохраняется внутри отапливаемой комнаты.

Что может понадобиться в процессе сооружения печи:

• жаропрочный красный кирпич;
• бочка из металла;
• металлическая дымоходная труба;
• старое металлическое барбекю;
• жаростойкая краска;
• металлическая арматура;
• небольшое количество керамзита, самана и перлита;
• песочно-цементная смесь;
• щётка по металлу;
• строительная лопата и кельма.

Прежде чем приступать к непосредственному сооружению печи ракеты своими руками нужно проделать следующие подготовительные работы:

В полу, вырывают яму глубиной на штык лопаты. Это позволит спрятать горизонтальный дымоход под полом.
В качестве колпака для печного устройства используют металлическую бочку

Вначале проводят обжиг и чистку ёмкости, которую впоследствии покрывают жаростойкой краской.
Важно чтобы краска наносилась после монтажа фланца для соединения основной конструкции с дымоходом.
На следующем этапе сооружается фундамент, для чего выполняются в соответствии с размерами, указанными в чертеже манипуляции в следующем порядке.
Подготавливают опалубку.
В месте установки топки в почву углубляют несколько кирпичей.
На дно кладут арматуру.
По периметру нижней части топки по уровню кладут кирпичи.
Фундамент заливают песочно-цементной смесью.
После полного высыхания строительной смеси можно начинать кладку кирпича. При этом в качестве строительного раствора используется огнеупорная глина.
Первый ярус кладки возводят, вверх оставляя только отверстие для топки.
На 2 ряду начинают формировать нижний канал ракетной печи.
На 3 ряду выполняется перекрытие канала так чтобы получилось 2 отверстия – для топки и канала, располагающегося, вертикально.Перед кладкой вертикального канала в металлическую бочку монтируется фланец для подсоединения дымохода

Также желательно установить тройник для очистки дымоходной трубы.

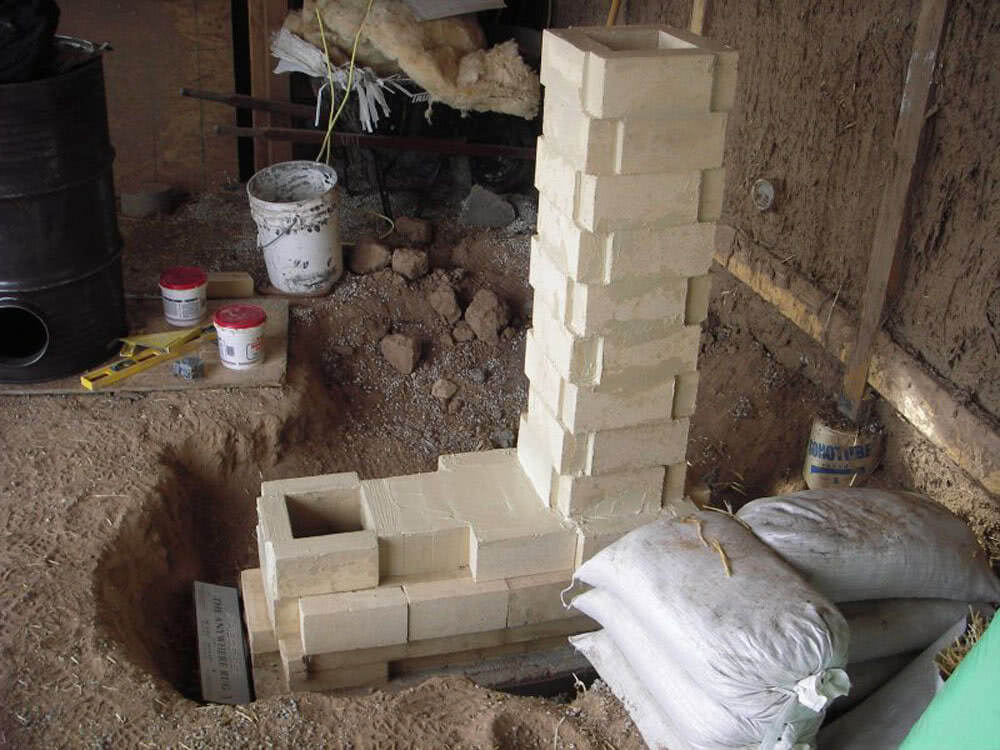

Восходящую часть устройства выкладывают способом «сапожка». При этом её внутреннее сечение, должно быть, 180 мм.
Также понадобится старый водогрей, который надевают на подымающуюся часть, а образовавшиеся пустоты засыпают перлитом.
Основание ракетной печки окружают мешками, наполненными, песком, а основу кожуха замазывают глиной. Свободное пространство заполняют керамзитом.
Присоединяют дымоходную трубу, а на восходящую часть одевают перевёрнутую металлическую бочку.
После пробного запуска печи ракеты бочку красят с помощью жаростойкой краски.
Ну и в завершение выполняют обкладку дымохода.
Трубу дымохода обкладывают мешками, которые предварительно наполняют песком и всё засыпают керамзитом.
Саму конструкцию формируют с помощью огнеупорной глины.

https://youtube.com/watch?v=SivGlUl572Y

Хочется отметить, что в процессе функционирования ракетной печи требуется много кислорода, поэтому обязательно с улицы проводится воздуховод.

После этого устанавливается внутрь топки старое барбекю, которое закрывается крышкой. Швы качественно заделывают глиной. На этом сооружение кирпичной ракетной печи с металлической бочкой можно считать завершённой.

Эффективный отбор тепла

Газы, попадающие в дымоходный канал, все еще имеют высокую температуру. Просто выбрасывать их наружу нецелесообразно, всякий поймет, что КПД подобной установки будет слишком низким. Пользуясь тем, что печь-ракета буквально выталкивает продукты сжигания наружу, умельцами придумано 2 способа отбора теплоты:

• пропуская газы через каналы, устроенные под лежанкой;
• устанавливая на печь водяной контур.

Ракетная печь с водяным контуром делается без колпака, сила восходящего потока продуктов горения используется в многоходовом теплообменнике, сделанном из металла. Не рекомендуется вводить в поток газов змеевик с водой, он прослужит недолго из-за слишком высокой температуры. Правильнее будет изготовить водяную рубашку с металлическим оребрением внутри газохода, как показано на схеме:

Другой способ – выложить из кирпича горизонтальные дымоходные каналы прямо по поверхности пола и устроить сверху шикарную глинобитную лежанку с подогревом, подключив к ней печь ракетного типа. Тут важен верный подбор протяженности каналов, чтобы избыточного давления хватило на их преодоление, в противном случае все же придется позаботиться об организации естественной тяги.

https://youtube.com/watch?v=RdgFnYdaf0o

Варианты изготовления

С определенным набором оборудования и навыков работы с металлом, смастерить печку-щепоницу будет несложно. Существует несколько актуальных вариантов.

Из барабана стиральной машины

Изношенную стиральную машину реально приспособить под отличный уличный очаг. Для устройства печки понадобится барабан стиральной машины. Отверстия по периметру барабана будут давать постоянный приток кислорода, а также служить в качестве декора.

На схеме указаны возможные размеры изготавливаемой печи.

Материалы и инструменты:

• Барабан.
• Угловая машинка для шлифования и шлифовальное колесо.
• Проволочная щётка.
• Отрезной круг по металлу.
• Металлически уголки и плоские заготовки.
• Термоустойчивая краска.

Инструкция:

1. Для начала нужно вынуть барабан и удалить все загрязнения. Также следует очистить ободок от пластиковых частей.
2. Срезать основной шпиндель и загиб вверху, чтобы изделие выглядело лучше.
3. С помощью шлифовальной машинки убрать все неровности внизу.
4. Удалить остатки старой пены.
5. Смастерить ножки из крепежных элементов, чтобы печка была на расстоянии от поверхности.

6. Завершающим этапом будет покраска печки.

   Щепочница из бака стиральной машины

Из подставки для столовых приборов

С помощью обыкновенной подставки для столовых приборов можно сделать простую печку-щепочницу. Конструкция прослужит долго, т.к. этот кухонный предмет изготавливают из пищевой нержавеющей стали с толстыми стенками.

Чтобы сделать такое сооружение, необходимо взять:

• четыре болта с гайками.
• металлические прутки.
• маркер для отметок.
• болгарку.
• стальные перегородки, металлическая цепочка (по желанию).

Инструкция:

1. В качестве ножек будут болты, которые нужно прикрепить к низу печки. Прутки просовываются через верхние отверстия. Так получается поддон для посуды.
2. Улучшение системы можно произвести с помощью разнообразных подставок. Для этого на ободке подставки намечаются четыре разметки и с помощью болгарки делаются надрезы. В образовавшиеся пазы укрепляют крестовую подставку.

3. Такое же действие следует произвести с низом печки. Это нужно для образования большего подъема и хорошего доступа кислорода.

Вариант 1

Вариант 2

Из банки

Удачным решением для туристических мероприятий может служить применение печки-щепочницы из консервных банок. Плюсы такой конструкции в том, что для сборки требуется минимальный набор средств и малое количество времени.

Для работы понадобится:

• Две консервные банки разного диаметра.
• Нож.

Инструкция по изготовлению:

• Для начала, в банке меньшего размера необходимо сделать отверстия внизу и по бокам, в районе ободка.
• Затем взять вторую банку, сделать отверстия вдоль ободка и удалить дно.
• Просунуть в образовавшееся отверстие банку поменьше.

• Сделать подставку под нагреваемую посуду.

  Этапы изготовления щепочницы из банки

Такая печка будет служить идеальным решением для использования одним или двумя людьми. Несмотря на простоту конструкции и небольшие габариты, в печке из банок создаётся довольно сильный очаг. Также стоит отметить экологичность подобного оборудования.

Складная конструкция

Складная походная печка-щепочница компактна и удобна в переноске.

Для сбора такой печки потребуются плоские металлические детали. В собранном виде складная печка выглядит как небольшой квадратный пакет. Следует помнить, что углы у такого изделия острые, так что укладывать складные печки-щепочницы нужно в специальную сумку или посуду.

Материалы и инструменты:

• Листы из стали (не толще 2 мм) и проволока (не толще 3-4 мм)
• Ножовка по металлу, напильник.
• Дрель, молоток, для загиба стали.
• Пассатижи
• Слесарный кернер.
• Подходящий крепёж.

Чертеж:

Инструкция по изготовлению:

• Используя чертежи для изготовления печки-щепочницы своими руками, необходимо сделать план на бумажном листе.
• Перенести рисунок на металл и правильно вырезать все нужные элементы.
• Просверлить отверстия для проволоки на всех частях стен будущей печки.
• С помощью проволоки собрать стены и дно печки.

• Изготовить сетку для посуды.

  Схема сборки деталей

Изготовить такой агрегат собственноручно нетрудно. Плюс такой конструкции очевиден: печка легко собирается, как конструктор. Использование чертежей значительно облегчает сооружение печи-щепочницы своими руками. Базовые навыки и инструменты позволят создать всегда востребованное сооружение для обогрева и приготовления еды в походных условиях.

Похожие записи:

Декоративные балки на потолок: выбор стиля и монтаж искусственных элементов Сколько времени сохнет штукатурка на стенах Подвесной потолок армстронг: технические характеристики Расчет глубины ленточного фундамента под двухэтажный дом Розетки в спальне: где и как размещать? все особенности установки розеток от а до я Куда спрятать розетку для вытяжки
