Как рассчитать количество секций радиаторов на комнату

Оглавление

Монтаж системы

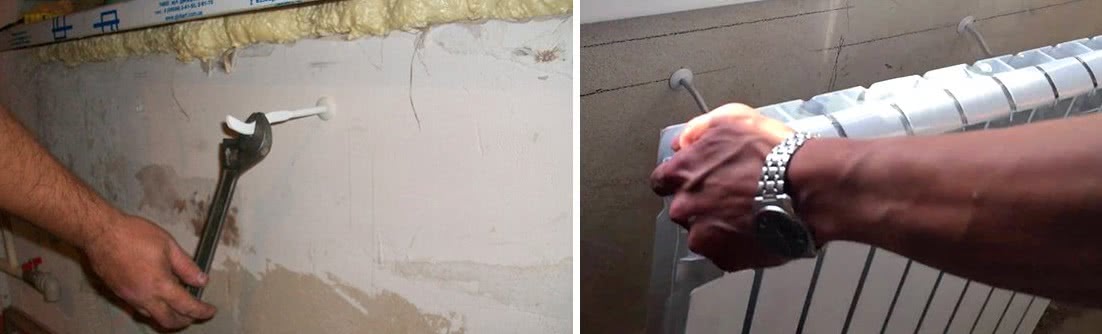

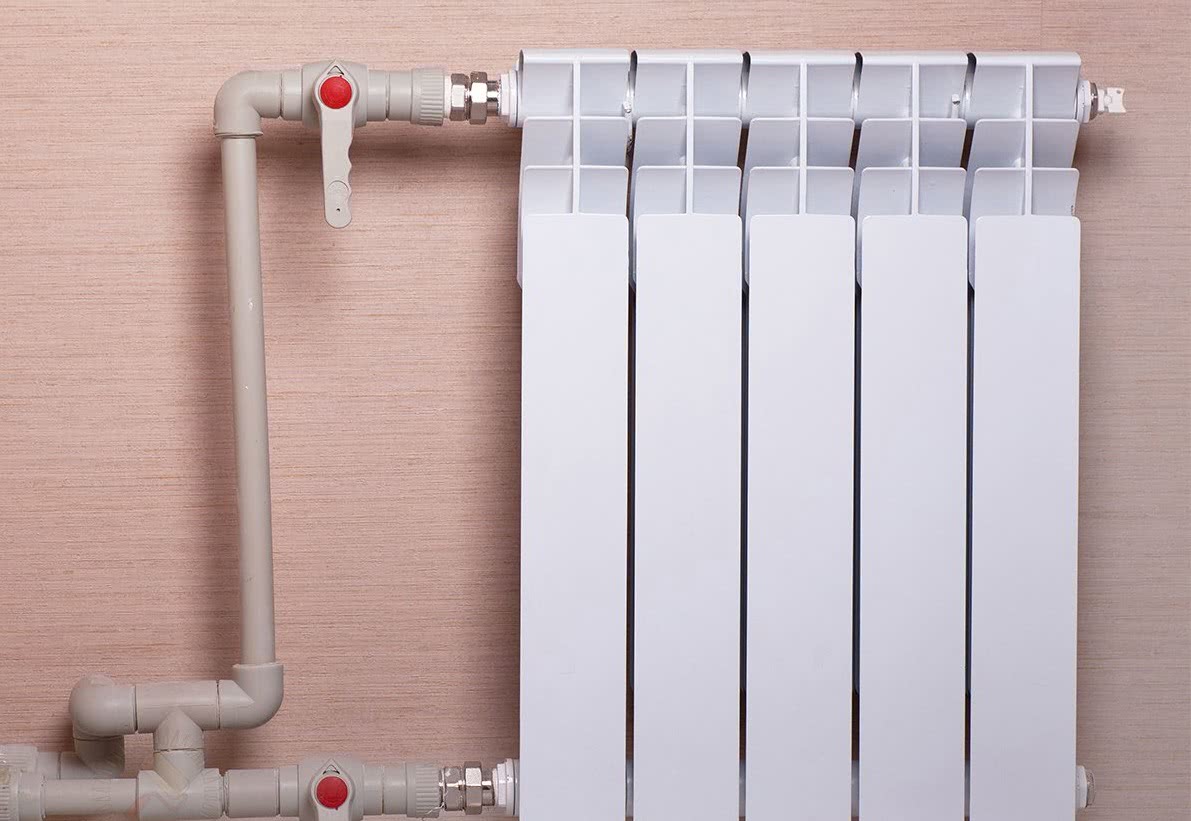

Первым делом нам требуется установить секционные радиаторы. Их надо размещать строго под окнами, тёплый воздух от радиатора будет препятствовать проникновению холодного воздуха из окна. Для монтажа секционных радиаторов не понадобится никакого специального оборудования, лишь перфоратор и строительный уровень. Необходимо строго придерживаться одного правила: все радиаторы в доме должны быть смонтированы строго на одном горизонтальном уровне, от этого параметра зависит общая циркуляция воды в системе. Также соблюдайте вертикальное расположение рёбер радиатора.

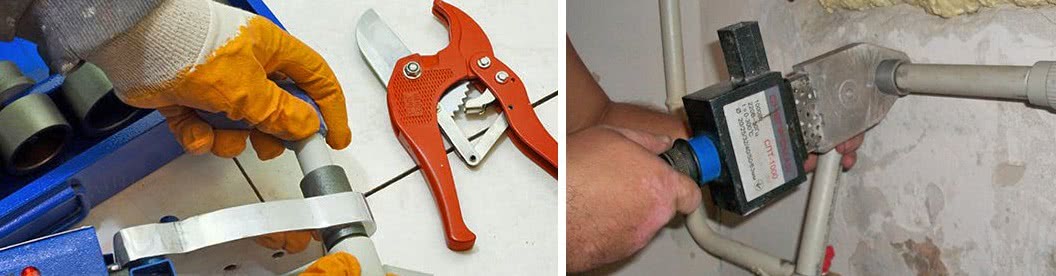

После монтажа радиаторов можно приступать к прокладке труб. Необходимо заранее промерить общую длину труб, а также посчитать количество всевозможных фитингов (колен, тройников, заглушек и пр.). Для монтажа пластиковых труб понадобится всего три инструмента — рулетка, ножницы для труб и паяльник. На большинстве таких труб и фитингов есть лазерная перфорация в виде насечек и направляющих линий, что даёт возможность по месту выполнять монтаж правильно и ровно. Работая с паяльником, следует придерживаться только одного правила — после того как вы расплавили и состыковали концы изделий, ни в коем случае не прокручивайте их, если с первого раза не получилось припаять ровно, иначе возможна течь в этом месте. Лучше заранее потренируйтесь на кусочках, которые пойдут в отходы.

Расчет давления

Если циркуляционный насос устанавливается во время монтажа основного обогревательного оборудования, существует необходимость в расчёте давления, относительно указанного аппарата. Осуществляется сие мероприятие при посредстве следующей формулы:

H=(R*L +Z’)/p*g.

Здесь присутствуют такие величины и значения:

R -показатель сопротивления, касательно прямого участка трубопровода.

L — длина самого трубопровода.

Z — сопротивление, спровоцированные различными препятствиями, присутствующими на пути циркулирующего вещества (фитинги, арматура).

p — показатель плотности носителя тепла при конкретной температуре.

g — показатель ускорения, относительно свободного падения.

При расчёте насоса, устанавливаемого в уже функционирующую систему обогрева, используются приблизительные данные:

H=R*L*ZF

Здесь присутствуют следующие параметры:

R -сопротивление прямой трубы. Примерное значение данной величины равняется 100-150 Паскаль на метр. Его следует отобразить в показателях давления. Тогда оно примет такой вид: 0,010-0,015 метра на один метр трубопровода.

В данном случае надо отталкиваться от максимального значения. Подобные действия не окажут отрицательного влияния на энергопотребление.

L — общая длина труб. Если речь идёт о двухтрубной системе обогрева, следует учитывать продолжительность и подающего контура, о обратного.

ZF — коэффициент умножения, который значительно упрощает процесс выполнения расчётных операций. Его значение зависит от таких обстоятельств:

если система оснащена обычными шаровыми вентилями, исключающими уменьшение просвета, а также фитингами с соответствующими габаритами, коэффициент умножения равняется 1,3;
когда в системе присутствует дроссель либо термостатический регулятор, который разрывает схему, применяется дополнительное значение, равное 1,7;

Пример расчёта

Если общая площадь квадратного помещения равны 150м2, то длина каждой из стен составит 12,25 метра. Следовательно, суммарную протяжённость трубопровода вычислить достаточно просто: 12,25 надо умножить на 4, в результате получится 49 метров.

Стоит отметить, что дроссели монтируются непосредственно на обогревательные приборы. При этом, разрыв основного кольца должен быть полностью исключён.

Подставляя имеющиеся значения в соответствующую формулу, можно определить искомое давление:

0,015*49*1,3=0,9555.

Важно заметить, что приобретаемый циркуляционный насос должен обладать запасом по напору,Э величина которого составляет, как минимум, десять процентов. Циркуляционный насос является обязательным элементом системы водяного отопления дома с принудительной или комбинированной (совмещенной) циркуляцией

А для того, чтобы она работала эффективно необходимо правильно выбрать модель с наиболее подходящими характеристиками. Из материала этой статьи вы можете узнать, как самостоятельно осуществить подбор циркуляционного насоса для системы отопления

Циркуляционный насос является обязательным элементом системы водяного отопления дома с принудительной или комбинированной (совмещенной) циркуляцией. А для того, чтобы она работала эффективно необходимо правильно выбрать модель с наиболее подходящими характеристиками. Из материала этой статьи вы можете узнать, как самостоятельно осуществить подбор циркуляционного насоса для системы отопления.

Как рассчитать мощность котла отопления

Проведение расчетов, как правило, доверяют квалифицированным специалистам. Это обосновано множеством нюансов, которые необходимо учесть. Но к платной услуге прибегает не каждый владелец дома, поэтому все делается самостоятельно.

Что нужно учесть для проведения расчетов

Отопительная система должна обеспечивать комфортную температуру в доме на постоянной основе. Нормой считается в соответствии с действующими регламентами +20-+22℃. Чтобы определить необходимую для этого мощность котельного оборудования, учитывайте следующее:

информация по обслуживаемой площади;
показания низких температур на улице в зимнее время (самая холодная неделя);
суммарный расчет теплопотерь.

Первые два пункта легко определить самостоятельно. Здесь нужны высота потолков, длина и ширина стен, количество окон и наружных конструкций. Показания термометра можно найти в таблицах. Утечки тепла происходят через все конструкции дома. Поэтому для общего итога эффективнее будет вести расчеты для каждой комнаты отдельно и суммировать результаты. Здесь нужно учесть множество факторов, о которых речь пойдет ниже.

Вычисления и работы которые нужно выполнить заранее

Гидравлический расчёт – самый трудоёмкий и сложный этап проектирования.

Поэтому перед тем, как рассчитать отопление в доме, нужно выполнить ряд вычислений.

Во-первых, определяется баланс отапливаемых комнат и помещений.
Во-вторых, необходимо выбрать тип теплообменников или отопительных приборов, а также выполнить их расстановку на плане дома.
В-третьих, расчет отопления частного дома предполагает, что уже сделан выбор относительно конфигурации системы, типов трубопроводов и арматуры (регулирующей и запорной).
В-четвёртых, должны быть сделан чертёж отопительной системы. Лучше всего, если это будет аксонометрическая схема. На ней должны быть указаны номера, длина расчётных участков и тепловые нагрузки.
В-пятых, установлено основное циркуляционное кольцо. Это замкнутый контур, включающий последовательные отрезки трубопровода, направленные к приборному стояку (при рассмотрении однотрубной системы) или к самому удалённому отопительному прибору(если имеет место двухтрубная система) и обратно к источнику тепла.

Тип отопительного котла. Расчет генерируемой мощности

Котел может быть: газовый, электрический, твердотопливный, комбинированный и т.д. Выбор котла зачастую зависит от топлива, которое преобладает в регионе проживания.

Газовый котел. Для установки такого котла ранее требовалось отдельное помещение (котельная). Сейчас это касается только котлов с открытой камерой сгорания. Данный тип отопительного котла наиболее распространен в газифицированной местности.
Электрический котел. Не обрел широкого распространения ввиду высокой стоимости электроэнергии и проблем с подключением мощностей.
Твердотопливный котел. Пользуется невысокой популярностью при относительной доступности топлива. Это объясняется рядом неудобств при его эксплуатации. К примеру, в течение суток требуется осуществлять топку несколько раз. Также, режим теплоотдачи носит циклический характер. Использование данного типа котлов облегчается (уменьшая количество топок) за счет использования топлива с высокой теплотой сгорания или термобаллона, которым увеличивают время сгорания благодаря регулируемой подаче воздуха, также это можно осуществлять за счет водяных теплоаккумуляторов, подключенных к системе отопления.

Определяющие параметры при расчете мощности

Площадь отапливаемого помещения (S);
Удельная мощность котла на площадь помещения в 10 м² с учетом климатических условий региона (Wуд).

Существующие общепринятые величины удельной мощности в зависимости от климатической зоны:

Северные районы: Wуд = 1.5 – 2.0 кВт;
Центральные районы: Wуд = 1.2 – 1.5 кВт;
Южные районы: Wуд = 0.7 – 0.9 кВт;

Формула расчета мощности котла

Принимая для удобства расчетов усредненное значение Wуд за единицу(1 кВт), получаем упомянутую выше величину 10 кВт на 100 м² отапливаемой площади.

Тип водяного отопления зависит от площади дома. Система с естественной циркуляцией пригодна для площади не более 100 м².

В других случаях применяют принудительную циркуляцию теплоносителя (горячая вода) посредством циркуляционных насосов.

Перед расчетом системы отопления произведите теплотехнический расчет наружной стены .

Отопление это очень хорошо, но без интернета жить печально. Как провести интернет в частный дом, читайте здесь .

Какие факторы влияют на определение мощности

Для определения точных данных учитываются абсолютно все тонкости тепловой конструкции, но самое главное, нужно вообще понимать, какая функция от него требуется:

У любого циркуляционного насоса всего 2 задачи:

обеспечение достаточного напора воды, способного преодолеть гидравлическое сопротивление;
принудительное нагнетание скорости теплоносителя, которой хватает для движения по всей системе отопления с равной температурой.

Соответственно, зная его функции, нужно понимать, какая у него производительность (объем воды, перегоняемой в течение часа) и напор (скорость преодоления гидросопротивления).

Но самый главный момент, который должен в обязательном порядке учитываться при выполнении расчета производительности насоса для отопительной системы, — это тип самого блока.

Производители выделяют два вида:

С сухими ротором

Конструкция таких аппаратов исключает контакт лопастей с теплоносителем. Это позволяет перекачивать значительно большие объемы воды, нежели второй вариант нагнетающего устройства. Кроме этого, такие модели можно с легкостью дооборудовать более высокоэффективным двигателем, что позволит увеличить объемы перекачиваемого теплоносителя, без замены самой насосной станции.

С мокрым ротором

Лопасти агрегата полностью погружены в воду. Применение таких приборов характеризуется отсутствием необходимости смазки элементов, а также тихой работой. А все потому, что львиную долю шума, производимого оборудованием, поглощает вода. Но вместе с тем, такие аппараты быстрее приходят в негодность в силу износа комплектующих.

Как правило, первый вариант используется в производственных помещениях, тогда как второй — для создания необходимого уровня нагнетания в сравнительно небольших по площади сооружениях. Кроме этого, существуют еще и мини насосные станции, которыми можно оборудовать загородные дачные домики или небольшие узлы.

Это, собственно, и есть те характеристики циркуляционных насосов для отопления, по которым можно выбрать установку для обвязки отопительного узла. Перейдем к подробному рассмотрению того, как рассчитать мощность циркуляционного насоса для отопления.

Как вычислить производительность оборудования

Перед тем, как рассчитать насос для отопления, следует выбрать рабочую точку расположения оборудования подобного плана. Проще говоря, необходимо определить местоположение прибора, где он будет подключаться к тепловой магистрали. В этом же месте и производится его размещение.

Схема расположения в системе

Выполняя расчет мощности насоса, лучше отдавать предпочтение тому варианту, при котором производительность его первоначальной точки будет приравниваться к пропускной способности, потребляемой непосредственно самим отопительным узлом. Нередко профессионалы рекомендуют выполнять обвязку теплового контура более мощным оборудованием, на случай непредвиденных ситуаций. Однако, если вы не планируете расширять площадь отапливаемого помещения, то необходимости в сверхмощном агрегате нет.

Общие сведения по результатам расчетов

Общий тепловой поток
— Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.
Тепловой поток по направлению вверх
— Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.
Тепловой поток по направлению вниз
— Кол-во «теряемого» тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).
Суммарный удельный тепловой поток
— Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра.
Суммарный тепловой поток на погонный метр
— Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы.
Средняя температура теплоносителя
— Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.
Максимальная температура пола
— Максимальная температура поверхности пола по оси нагревательного элемента.
Минимальная температура пола
— Минимальная температура поверхности пола по оси между трубами ТП.
Средняя температура пола
— Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.
Длина трубы
— Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.
Тепловая нагрузка на трубу
— Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.
Расход теплоносителя
— Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.
Скорость движения теплоносителя
— Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.
Линейные потери давления
— Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.
Общий объем теплоносителя
— Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018

Наглядный пример вычисления для одно (горизонтальной) и двухтрубной системы отопления: сопротивление в трубопроводе

Пример расчета отображает процедуру выполнения гидравлического вычисления. Подбирается участок трубопроводной системы, имеющий значительные тепловые потери. Для примера используется простая схема отопления. Она содержит котел и батареи. В конструкции 10 радиаторов.

Предварительно схема разбивается на участки. На каждом участке сечение труб не меняется. К первому участку относится трубопроводная линия от котла до первого прибора. Второй включает расстояние между первой и второй батареей. Остальные делятся аналогичным образом.

Температура в радиаторах снижается следующим образом. В первом приборе теплоноситель отдает часть тепла, которое уменьшается на 1 кВт. При этом на первом отрезке тепловая энергия имеет значение в 10 кВт, а затем понижается.

Расход теплоносителя считается по следующей формуле: Q=(3.6*Qуч)/(с*(tr-to)).

При этом Qуч – это значение тепловой нагрузки заданного отрезка, с –это удельная теплоемкость воды. Данный показатель имеет постоянное значение. Это 4,2 кДж/кг*с.

tr – это температура жидкости на входе в участок, а to – это температура на выходе.

Существует оптимальная скорость перемещения горячей жидкости внутри системы. Это значение равняется 0,2-0,7м/с. Если цифра снизится, то в конструкции образуются пробки из воздуха.

Для точного расчета скорости стоит учесть материал, из которого изготовлена водопроводная линия. На скорость влияет шероховатость внутренней поверхности изделия.

Для выбора контура рассматривается по отдельности однотрубная и двухтрубная схема.

В первом случае для расчета выбирается стояк с самым большим количеством оборудования. В двухконтурной конструкции для расчета выбирается нагруженный контур. На его основе выполняется вычисление, так как в данном элементе сопротивление выше, чем в остальных.

Для определения размера трубопровода применяется специальная смета. При этом все отрезки схемы суммируются. Теплоотдача трубопроводной линии равняется тепловой энергии, которую выделяет теплоноситель на определенном участке конструкции.

При планировании строительства дома и выполнении отопительного проекта рекомендуется воспользоваться специальным программным обеспечением, которое позволяет просчитать тепловые и гидравлические показатели конструкции с высокой точностью.

Выполнение правильных расчетов влияет на эффективность работы системы регулирования. Сделать гидравлический расчет отопления в частном доме сможет только хороший специалист.

Трубопроводы отопительной системы

Для монтажа схема отопление дома может использовать такие типы трубопроводов:

Трубопроводы из полиэтилена, полипропилена или металлопластика;
Трубопроводы из меди;
Трубопроводы из стали.

Полиэтиленовые трубы	Полипропиленовые трубы
Медные трубы	Стальные трубы

Все из этих трубопроводов обладают как своими преимуществами, так и недостатками. Полимерные трубы более простые в монтаже и надежно защищены от воздействия коррозии. Медные трубы более устойчивые к высоким температурам и способны выдержать высокое давление. Стальные трубы выделяются таким недостатком, как потребность в проведении некоторых сварочных процессов. Программа расчета отопления частного дома должна учитывать абсолютно все детали, включая и это.

Расход

Его можно приблизительно оценить по нормам расхода для отдельных сантехнических приборов. Данные при желании несложно найти в одном из приложений к СНиП 2.04.01-85; для удобства читателя мы приведем выдержку из него.

Тип прибора	Расход холодной воды, л/с	Суммарный расход горячей и холодной воды, л/с
Кран для полива	0,3	0,3
Унитаз с краном	1,4	1,4
Унитаз с бачком	0,10	0,10
Душевая кабинка	0,08	0,12
Ванна	0,17	0,25
Мойка	0,08	0,12
Умывальник	0,08	0,12

В многоквартирных домах при расчете расхода используется коэффициент вероятности одновременного использования приборов. Нам достаточно просто просуммировать расход воды через приборы, которые могут использоваться одновременно. Скажем, мойка, душевая кабинка и унитаз дадут общий расход, равный 0,12 + 0,12 + 0,10 = 0,34 л/с.

Влияние диаметра трубы на функциональность отопления

При качественных расчетах система с принудительной циркуляцией будет функционировать максимально эффективно. Поэтому стоит хорошо рассчитать вероятные тепловые потери и попробовать их минимизировать.

В противном случае даже при больших затратах энергии эффективность работы трубопровода будет не полная, то есть отопительная система не будет полностью справляться с поставленной задачей.

То, что размер сечения оказывает влияние на гидродинамику – это правда. И если некоторые считают, что чем больше ∅, тем эффективнее работа, то они сильно заблуждаются.

Если использование образцов большого диаметра не оправдано, то давление сильно падает, что приводит к тому, что отопление совсем пропадает.

Если решили проводить отопление в частном доме, то тут надо определиться с тем, как будет подаваться вода. Если от центральной магистрали, то расчет проводится таким же образом, как и для квартиры.

Если имеется своя автономная система отопления, то диаметр труб надо подбирать исходя из того какой материал использовался для ее изготовления и вида самой системы.

Некоторые нюансы, определяющие выбор

Диаметры бывают:

внутренними (основополагающий показатель размера трубы);
внешними (основополагающий показатель определяющий класс изделия);
условными (это значение округляется и переводится в дюймы).

Внешний диаметр бывает – малым, средним и большим.

Как рассчитать оптимальный размер без калькулятора?

Когда необходимо рассчитать подходящий размер сечения трубы отопления, то следует придерживаться определенных рекомендаций.

Смотреть видео

Профессиональные сантехники уверяют, что в отоплении с принудительной циркуляцией лучше выбирать минимальный диаметр труб насколько это возможно. Такое решения вполне обосновано.

Минимальное сечение позволяет минимизировать поток движения теплоносителя. Также отопительная система, состоящая из труб небольшого сечения, легче поддается монтажу и является более выгодной, если говорить о финансовых тратах.

Но такие решения не должны заставлять покупателей вопреки проведенному расчету приобретать составляющие элементы меньшего диаметра, чем получается в результате проведенного расчета.

При установке образцов меньшего сечения, чем надо система будет работать с большим шумом и станет неэффективной.

В идеале для подбора подходящего диаметра трубы для отопления, надо ориентироваться на движение воды по трубопроводу. Самыми подходящими будут значения, что находятся на интервале от 0,3 до 0,7м/с. Рекомендуется отталкиваться именно от них.

Расчет мощности отопления без калькулятора

Эти расчеты проводятся по специально выведенной формуле. Чтобы получить требуемую мощность отопления с обычной или принудительной циркуляцией теплоносителя метраж частного дома или квартиры умножается на коэф-нт теплопотери, затем умножаем полученное значение на число, которое выходит при подсчете разницы максимальной температуры зимой на улице и внутри частного дома, затем данное значение делим на 860.

Смотреть видео

Расчет отопления частного дома

Коэф-нт теплопотери берем исходя из того, какой материал использовался во время строения, учитывая при этом, каким пользовались утеплителем.

Если все параметры близки к стандартным, то расчет проводиться, беря за основу усредненные значения. Если отопление рассчитывается для помещения без теплоизоляции, то берем коэффициент 4.

Кирпичное помещение с кладкой в один кирпич с множеством оконных проемов считается местом с низкой изоляцией и для него используется коэффициент – 2,5.

Стандартная кирпичная постройка с толстыми стенами без дополнительного утепления относится к средней степени теплоизоляции и для расчета используется коэффициент – 1,5.

К высокой степени изоляции относится строение из кирпичной клади с двухсторонним утеплением и с встроенными стеклопакетами с энергосохраняющими свойствами. В этом случае используется коэффициент – 1.

Если остановится подробнее на скорости воды в трубах отопления, то она не должна продвигаться со скоростью менее 0,2м/с иначе вода начнет выделять воздух, который образует воздушные пробки и нарушит всю работу.

А если теплоноситель будет двигаться со скоростью более 1,5 м/с, то процесс движения будет очень шумным и находиться в таком месте станет не комфортным для жильцов.

Рекомендуется не доводить до крайних границ, а придерживаться среднего значения. Если нужно увеличить скорость передвижения теплоносителя, томожно воспользоваться специальным насосом при установке системы с принудительной циркуляцией.

Информация

При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.

Функции калькулятора

Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:

блока окон «Вид радиатора»;
десяти строк ввода данных;
блока окон «Тип подключения»;
четырех строк с выводом готовых расчетов.

Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.

Принцип работы на калькуляторе

Для получения готовых расчетов следуйте нижеуказанному алгоритму:

Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах.
В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах.
Выберете качество остекления.
Выберете площадь остекления (равна отношению площади окна к площади помещения), в %.
Укажите степень утепления.
Выберете климатическую зону – регион проживания.
Укажите количество внешних углов и стен комнаты.
Выберете вариант помещения, которое находится над комнатой.
Укажите температуру теплоносителя, в ℃

Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60
Выберете планируемый тип подключения.

После этого появится следующая информация:

Количество секций, в штуках.
Тепловые потери помещения, в ваттах.
Удельные теплопотери помещения, в Вт/м2.
Количество тепла, выделяемого 1 секцией, в ваттах.

Полезная информация

Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:

Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.

На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.

Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.

Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.

Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия

Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают

Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.

Справка

Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.

Расчет затрат на отопление

Хорошая отопительная система требует достаточно больших финансовых вложений. Основные расходы связаны с:

Оборудование отопительной системы. В него входят котел, насос, радиаторы и материал для разводки.
Установка обогревательной системы.
Затраты на топливо. Количество потраченных денег зависит от выбранного вами топлива.
Поддержка оборудования в рабочем состояние.

При расчете затрат нужно учитывать удельную теплоту сгорания. Рассчитайте путем деления теплопотери за сезон на теплотворность сырьевого продукта и получите количество использованного топлива. Умножьте на стоимость за единицу измерения.

Еще один метод подсчета — это расход кВт в час. На дом, площадью 120 м2 потребляется 12 кВт теплоэнергии. В месяц выходит 8640 кВт. Способ подходит для пользователей газа и электричества

Влияние на результат материала изготовления радиатора

В настоящее время наибольшей популярностью пользуются следующие разновидности радиаторов:

Чугунные. Чаще всего используется чугунная батарея марки МС-140 с уровнем теплоотдачи 180 Вт. Этот показатель справедлив лишь при использовании теплоносителя с максимальной температурой. На практике такое бывает редко, поэтому фактическая мощность прибора – 60-120 Вт. Именно эти цифры рекомендуется использовать при проведении расчете ватт на квадратный метр отопления.

Стальные. Имеют почти такую же площадь, что и чугунные. Это же касается и параметров, точные значение которых указываются в сопроводительной документации. При этом масса стальных изделий меньше, что делает их транспортировку и монтаж более простым.

Алюминиевые. Дать общий ответ, сколько отапливает одна секция алюминиевого радиатора проблематично, так как подобные изделия представлены в продаже в большом количестве модификаций. Поэтому в каждом конкретном случае расчета количества секций алюминиевых радиаторов необходимо руководствоваться паспортными данными модели. В общем считается, что средним показателем, сколько обогревает одна секция алюминиевого радиатора, является 100 Вт/м2. Если заявленная мощность прибора меньше, то, скорее всего, речь идет о подделке. Также следует сказать, что уровень теплоотдачи алюминия более высокий, чем у чугуна и стали

Это также следует взять во внимание перед тем, как рассчитать количество секций алюминиевых радиаторов отопления.

Биметаллические. Эти изделия, совмещающие в себе высокую теплоотдачу алюминия и прочностные качества стали, в настоящее время пользуются наибольшей популярностью у покупателей (уровень мощности одной секции биметаллического радиатора идентичен тому, на сколько квадратов одна секция алюминиевой батареи)

Благодаря хорошей теплоотдаче, разрешается несколько сокращать количество секций при установке. Правильный расчет биметаллических радиаторов позволяет сэкономить финансы даже несмотря на то, что биметаллические радиаторы считаются наиболее дорогими.

Максимальные значения теплоотдачи приборов не рекомендуется использовать при расчете секций алюминиевых радиаторов на квадратный метр – теплоноситель в системе обычно никогда не достигает крайних значений. Более надежный путь – использовать минимальные значения, что позволит гарантированно избежать ошибок. Обустроенная на основе расчета секций алюминиевых радиаторов отопительная система будет обеспечивать комфорт в жилище даже при сильных морозах.

Расчет расходов на отопление

Принято считать, что на отопление 10 кв. м. утепленного жилого помещения, потребуется котел мощностью 1 кВт.

Чтобы проанализировать расходы на автономное отопление в загородном доме, установим одинаковые условия:

отопительный сезон – 7 месяцев;
котел работает половину общего времени;
площадь загородного дома – 150 кв.м.;
котел мощностью в 15 кВт.

Пример расчетов для некоторых видов топлива:

Котел на магистральном газе. Рассчитаем, сколько тепловой энергии израсходуется на отопление подобных загородных домов в месяц:

Котел мощностью 15 кВт расходует примерно 1,72 м³/час магистрального газа.
Средний тариф на природное голубое топливо – 5,27 рублей.
Значит, за один час стоимость отопления составляет 1,72 м³/час * 5,27 = 9,06 рублей.
За сутки котел, работающий половину общего времени, то есть 12 часов, тратит газа на сумму 9,06 * 12 = 108,77 рублей.
За месяц – 108, 77 * 30 = 3 263 рубля.
За 7 месяцев – 3, 263 * 7 = 22 842 рубля.

Итак, вычисления показали, что сезонные расходы на отопление загородного дома магистральным газом составят около 23 000 рублей.

Котел на сжиженном газе. Горючая смесь пропан-бутан:

Для генерирования 1 кВт тепловой энергии потребуется около 0,12 л. (0,00012 м³) сжиженного газа.
15 (мощность котла) * 0,12 (расход топлива на 1 кВт энергии) * 12 (часы работы в сутки) * 24 руб/литр = 518,4 рубля/сутки.
518,4 * 30 = 15 540 рублей в месяц.
15 540 * 7 = 108 780 рублей за сезон.

Вывод: очень затратный способ отопления.

Твердотопливные котлы. Не самый экономный вариант.

В среднем 1 м3 дров обходится в 2 000 рублей.
В сутки (12 часов) прибор мощностью 15 кВт сжигает примерно 0,15 м. куб.,
2 000 * 0, 15 = 300 рублей в день.
300 * 30 = 9 000 рублей в месяц.
9 000 * 7 = 63 000 рублей в сезон.

В результате, расходы тепловой энергии на отопление дома в сезон при сжигании дров — 63 000 рублей.

Электрический котел. Здесь сделать расчеты очень просто:

Прибор потребляет 15 кВт электричества в час.
При работе 12 часов в сутки 15 * 12 = 180 кВт в сутки.
180 * 5,47 (цена за электричество) = 984,6 рублей в сутки.
984,6 * 30 = 29 538 рублей в месяц.
29 538 * 7 = 206 766 рублей за сезон.

Вывод: самый дорогостоящий способ обогрева коттеджа площадью 150 кв.м.

Заключение

Радиатор в квартире

Расчет отопления по предложенной формуле и программе основан на использовании средних показателей. Этот метод можно применять для вычисления приблизительной мощности отопительной системы жилого частного дома. В случае сложного отопления, включающего подогрев бассейна, кондиционирование и вентиляцию, а также при расчете системы обогрева производственных объектов и организаций общественного питания требуется обращаться в специализированные проектные организации.

Примерный подбор оборудования для отопления при расчете по средним показателям приемлем и тогда, когда целесообразнее предусмотреть определенный запас мощности теплового генератора, чем платить за работу проектной организации. Потому что стоимость услуг по проектированию может оказаться выше затрат на избыточную мощность. Окончательную комплектацию системы отопления и оборудования во всех случаях необходимо согласовывать со специалистами.

Калькулятор расчета секций радиатора по площади помещения
