Расчет вытяжной вентиляции все формулы и примеры

Пример 2: определение диаметра трубы при помощи упрощённого графика

Предыдущий график может быть сложным в использовании, поэтому иногда применяется другой. Он строится на основе самых важных параметров, и работать с ним проще.

Порядок действий:

• На левом столбце отмечают расход воздуха, и от этой точки проводят вправо горизонтальную линию.
• В графе «Длина трубопровода» отмечают соответствующий столбец, и от этой точки проводят вниз вертикальную линию.
• Точка пересечения двух линий показывает, каким должен быть внутренний диаметр.

Пример:

• Длина трубопровода составляет 100 м.
• Расход воздуха равен 1000 л/мин.
• Необходимый внутренний диаметр трубы = 1”.

Вычисление мощности калорифера

Произвести расчет мощности нагревающего элемента необходимо для точности проектирования будущей вентиляции. Этот расчет проводится в том случае, если монтироваться будет не только вытяжная вентиляция, но также и приточная, в которой обязательно присутствует калорифер, прогревающий поступающие снаружи воздушные массы до определенных температурных показателей, что особенно актуально зимой и осенью.

Для правильного определения значения мощности калорифера применяются такие данные как общий расход воздуха, температура, до которой должны прогреваться поступающие внутрь воздушные массы, а также минимально допустимое температурное значение для закачиваемого во внутреннее пространство воздуха. Средние значения последних двух показателей установлены действующими СНиП. Согласно нормам, прописанным в СНиПах нагревающее устройство должно прогревать поступающий воздух до температуры в восемнадцать градусов. Минимальное температурное значение для поступающих воздушных масс варьируется в зависимости от климатических условий в конкретном регионе.

Важно знать:

Современные вентсистемы могут быть оснащены регулирующими устройствами, позволяющими настраивать скорость воздухообмена. В холодные сезоны данная функция в вентиляции позволяет существенно сократить энергозатраты на обслуживание системы.

Чтобы определить максимальную температуру нагрева поступающего воздуха конкретной моделью калорифера можно применить несложную формулу: значение мощности прибора делится на общий воздухорасход и затем полученная цифра умножается на 2,98.

Этап первый

Сюда входит аэродинамический расчёт механических систем кондиционирования или вентиляции, который включает ряд последовательных операций.Составляется схема в аксонометрии, которая включает вентиляцию: как приточную, так и вытяжную, и подготавливается к расчёту.

Размеры площади сечений воздуховодов определяются в зависимости от их типа: круглого или прямоугольного.

Формирование схемы

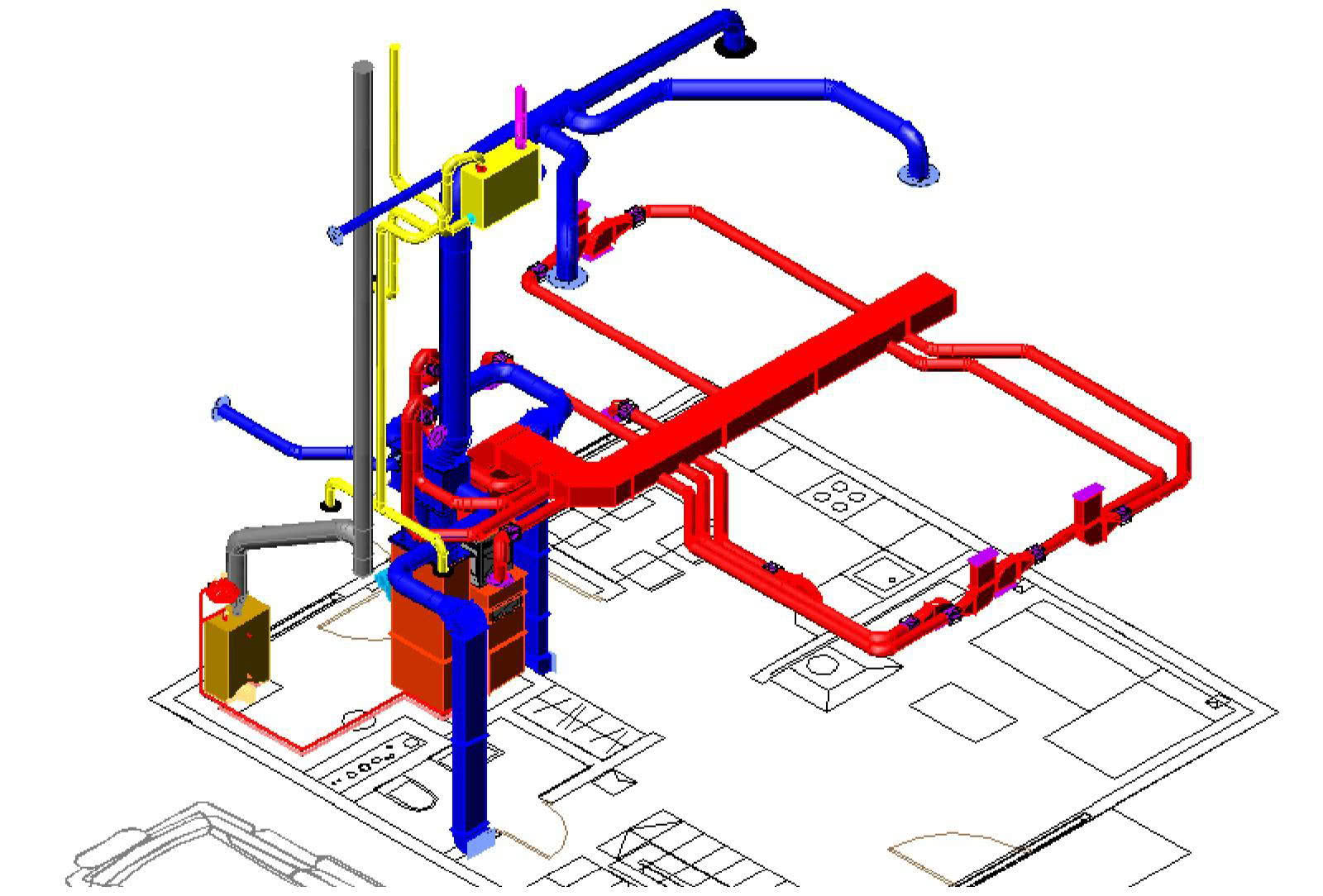

Схема составляется в аксонометрии с масштабом 1:100. На ней указываются пункты с расположенными вентиляционными устройствами и потреблением воздуха, проходящего через них.

Выстраивая магистраль, следует обратить внимание на то какая система проектируется: приточная или вытяжная

Приточная

Здесь линия расчёта выстраивается от самого удалённого распределителя воздуха с наибольшим потреблением. Она проходит через такие приточные элементы, как воздуховоды и вентиляционная установка вплоть до места где происходит забор воздуха. Если же система должна обслуживать несколько этажей, то распределитель воздуха располагают на последнем.

Вытяжная

Строится линия от самого удалённого вытяжного устройства, максимально расходующего воздушный поток, через магистраль до установки вытяжки и дальше до шахты, через которую осуществляется выброс воздуха.

Если планируется вентиляция для нескольких уровней и установка вытяжки располагается на кровле или чердаке, то линия расчёта должна начинаться с воздухораспределительного устройства самого нижнего этажа или подвала, который тоже входит в систему. Если установка вытяжки находится в подвальном помещении, то от воздухораспределительного устройства последнего этажа.

Вся линия расчёта разбивается на отрезки, каждый из них представляет собой участок воздуховода со следующими характеристиками:

• воздуховод единого размера сечения;
• из одного материала;
• с постоянным потреблением воздуха.

Следующим шагом является нумерация отрезков. Начинается она с наиболее удалённого вытяжного устройства или распределителя воздуха, каждому присваивается отдельный номер. Основное направление – магистраль выделяется жирной линией.

Далее, на основе аксонометрической схемы для каждого отрезка определяется его протяжённость с учётом масштаба и потребления воздуха. Последний представляет собой сумму всех величин потребляемого воздушного потока, протекающего через ответвления, которые примыкают к магистрали. Значение показателя, который получается в результате последовательного суммирования, должно постепенно возрастать.

Определение размерных величин сечений воздуховодов

Производится исходя из таких показателей, как:

• потребление воздуха на отрезке;
• нормативные рекомендуемые значения скорости движения воздушного потока составляют: на магистралях — 6м/с, на шахтах где происходит забор воздуха – 5м/с.

Рассчитывается предварительное размерная величина воздуховода на отрезке, которая приводится к ближайшему стандартному. Если выбирается прямоугольный воздуховод, то значения подбираются на основе размеров сторон, отношение между которыми составляет не более чем 1 к 3.

Вычисление аэрации

Аэрация промышленных комнат летом гарантирует поступление воздушных потоков сквозь просветы снизу ворот и входных дверей. В прохладные месяца поступление в нужных размерах совершается под средством верхних просветов, от 4 м и больше над уровнем пола. Вентиляция на протяжении целого года выполнялась при помощи шахт, дефлекторов и форточек.

Зимой фрамуги открывают только в участках над генераторами усиленных тепловых выделений. Во время генерации в комнатах здания лишней очевидной теплоты, то температурный режим воздуха в нем постоянно больше, чем температурный режим вне здания, и, в соответствии, плотность менее.

Данное явление и приводит к присутствию разницы давлений атмосферы вне и внутри комнат. В плоскости на конкретной высоте комнаты, которую именуют как плоскость одинаковых давлений, данная разница отсутствует, то есть, приравнивается к нулю.

Выше данной плоскости имеется некое излишнее напряжение, что приводит к удалению горячей атмосферы наружу, а внизу от данной плоскости, — разрежение, обусловливающее приток свежего воздуха. Давление, вынуждающее передвигаться воздушные массы в процессе природной вентиляции, можно установить исходя их вычислений:

Как рассчитать допустимую скорость воздуха в воздуховоде

При расчете и установке вентиляции большое внимание уделяется количеству свежего воздуха, поступающего по этим каналам. Для вычислений используются стандартные формулы, которые хорошо отражают зависимость между габаритами вытяжных устройств, скоростью движения и расходом воздуха

Некоторые нормы прописаны в СНиПах, но в большинстве своем имеют рекомендательный характер.

Общие принципы расчета

Воздуховоды могут быть изготовлены из различных материалов (пластик, металл) и иметь разные формы (круглые, прямоугольные). СНиП регулирует только габариты вытяжных устройств, но не нормирует количество притяжного воздуха, т. к. его потребление в зависимости от типа и назначения помещения может сильно различаться. Этот параметр высчитывается по специальным формулам, которые подбираются отдельно. Нормы установлены только для социальных объектов: больниц, школ, дошкольных учреждений. Они прописаны в СНиПах для таких зданий. При этом отсутствуют четкие правила по скорости движения воздуха в воздуховоде. Есть только рекомендуемые значения и нормы для принудительной и естественной вентиляции в зависимости от ее типа и назначения, их можно посмотреть в соответствующих СНиПах. Это отражено в таблице, приведенной ниже. Скорость движения воздуха измеряется в м/с.

Дополнить данные в таблице можно следующим образом: при естественной вентиляции скорость движения воздуха не может превышать 2 м/с независимо от ее назначения, минимальная допустимая – 0,2 м/с. В противном случае обновление газовой смеси в помещении будет недостаточным. При принудительной вытяжке максимально допустимым считается значение 8 -11 м/с для магистральных воздуховодов. Превышать данные нормы не следует, т. к. это создаст слишком большое давление и сопротивление в системе.

Формулы для расчета

Для проведения всех необходимых вычислений необходимо обладать некоторыми данными. Чтобы вычислить скорость воздуха, понадобится следующая формула:

ϑ – скорость потока воздуха в трубопроводе вентиляционного устройства, измеряется в м/с;

L – расход воздушных масс (данная величина измеряется в м 3 /ч) на том участке вытяжной шахты, для которого производится вычисление;

F – площадь поперечного сечения трубопровода, измеряется в м 2 .

По данной формуле и производится расчет скорости воздуха в воздуховоде, причем его фактическое значение.

Из этой же формулы можно вывести и все остальные недостающие данные. Например, чтобы рассчитать расход воздуха, формулу необходимо преобразовать следующим образом:

В некоторых случаях подобные вычисления производить сложно или не хватает времени. В этом случае можно использовать специальный калькулятор. Встречается множество подобных программ в интернете. Для инженерных бюро лучше установить специальные калькуляторы, которые обладают большей точностью (вычитают толщину стенки трубы при расчете ее площади поперечного сечения, ставят большее количество знаков в число пи, высчитывают более точный расход воздуха и т. д.).

Знать скорость движения воздуха необходимо для того, чтобы вычислить не только объем подачи газовой смеси, но и для определения динамического давления на стенки каналов, потерь на трение и сопротивление и т.д.

Несколько полезных советов и замечаний

Как можно понять из формулы (или при проведении практических расчетов на калькуляторах), скорость воздуха увеличивается при уменьшении размеров трубы. Их этого факта можно извлечь ряд преимуществ:

• не возникнет потерь или необходимости в прокладке дополнительного вентиляционного трубопровода для обеспечения необходимого расхода воздуха, если габариты помещения не позволяют провести каналы больших размеров;
• можно прокладывать трубопроводы меньших размеров, что в большинстве случаев проще и удобней;
• чем меньше диаметр канала, тем дешевле его стоимость, снизится цена и на доборные элементы (заслонки, клапаны);
• меньший размер труб расширяет возможности монтажа, их можно расположить так, как нужно, практически не подстраиваясь под внешние стесняющие факторы.

Однако при прокладке воздуховодов меньшего диаметра необходимо помнить, что при повышении скорости воздуха повышается динамическое давление на стенки труб, увеличивается и сопротивление системы, соответственно потребуется более мощный вентилятор и дополнительные расходы. Поэтому до монтажа необходимо тщательно провести все расчеты, чтобы экономия не обернулась большими затратами или даже убытками, т.к. постройку, не соответствующую нормам СНиП могут не допустить до эксплуатации.

Европейские и американские нормы воздухообмена

На некоторых объектах возникает курьезная ситуация, когда заказчик ради улучшения вентиляции просит провести расчёт вентиляции, используя европейские и американские нормы воздухообмена. На самом деле российские требования жёстче зарубежных. Нормы воздухообмена некоторых стран предписывают подавать гораздо меньше свежего воздуха на одного человека — вплоть до 15 м3/ч, что в 4 раза ниже российских требований, и соответствует заметно менее комфортным параметрам микроклимата.

Кроме того, встречаются случаи бездумного перевода на русский язык европейских и американских норм по строительству и устройству инженерных систем с последующим возведением их в ранг российских государственных стандартов. Безусловно, у зарубежных коллег есть чему поучиться, и имеет смысл перенять некоторый опыт. Но копирование норм без оглядки на климатические особенности нашей страны, разницу в архитектуре и другие факторы несёт в себе больше риска, чем пользы.

Определение расхода воздуха по кратности

Расход в соответствии с кратностью зависит от того, сколько раз воздух должен обновиться в заданном объёме на протяжении определённого промежутка времени. Нормативы при этом в каждом случае рассчитываются отдельно. При этом используется промежуток времени, равный одному часу. Нормативы по кратности содержатся в СНиПе «2.08.01-89 Жилые здания. Дополнение 4».

расход воздуха в помещении

Вычисления выполняются по следующей формуле.

КВ = КР х ОП

В этой формуле применяются следующие обозначения:

• КВ — количество, которое должно поступить в течение часа;
• КР — кратность;
• ОП — объём помещения, для которого проводятся вычисления.

В каждом случае кратность может быть различной. Поэтому расчёты производятся отдельно. Затем определяется суммарный объём, который должен поступить в дом или выйти наружу в течение часа. При этом они производятся отдельно для поступающего воздуха в жилых комнатах и того, который должен быть выведен наружу через кухню, ванную или санузел.

Рассчитанный объём должен поступить в помещение, при этом через вытяжку должно выйти такое же количество. Обычно приточные каналы располагают в чистых помещениях: спальне, гостиной или детской, а вытяжные — в кухне или санузле. При этом неприятные запахи из туалета или кухни не будут попадать в жилые комнаты.

Если при определении вентиляции расчётная кратность оказалась ниже, чем указано в документе, то следует внести корректировки для того, чтобы вентиляционная система соответствовала нормам. Иногда после установке системы оказывается, что сделанная система не обеспечивает нужный объём свежего воздуха. В таком случае можно сделать дополнительные отверстия.

В упомянутом нормативном документе указаны не все типы помещений. В этом случае для определения объёма поступающего воздуха считают, что на каждый квадратный метр должно в течение часа поступать три кубометра.

При использовании нормативов по кратности нужно округлять полученный объём в большую сторону до ближайшего значения, кратного пяти.

Расчет кратности воздухообмена

При определении кратности воздухообмена для каждого конкретного помещения проектировщики учитывают нормативные показатели, зафиксированные в санитарно-гигиенических нормах, ГОСТах и строительные правила снип, например СНиП 2.08.01-89. Не принимая в учет содержания в воздухе вредных примесей, количество замещений для помещений определенного объема и назначения будет вычисляться по значениям нормативных показателей кратности. Объем здания определяется по формуле (1):

где a – длина помещения;
b – ширина комнаты;
h – высота помещения.

Зная объем помещения и количество поступающего в течение 1 часа кислорода, можно выполнить расчет кратности Кв, используя формулу (2):

Расчет кратности воздухообмена

где Кв – кратность воздухообмена;
Qвозд – подача чистого воздуха, поступающего в комнату в течение 1 часа.

Чаще всего формула (2) не используется для подсчета количества циклов полного замещения воздушных масс. Это связано с наличием для всех типовых сооружений различного назначения таблиц кратности воздухообмена. При такой постановке задачи для помещения, имеющего заданный объем с известным значением коэффициента воздухообмена необходимо подобрать оборудование или выбрать технологию, обеспечивающую поступление необходимого количества кислорода в единицу времени. В этом случае объем чистого воздуха, который должен поступить для обеспечения полной замены кислорода в помещении согласно требованиям СНиП, можно определить по формуле (3):

Согласно приведенным формулам, единицей измерения кратности воздухообмена является количество полных циклов замены кислорода в комнате в час или 1/ч.

Используя естественный тип воздухообмена можно добиться 3-4 кратной замены воздуха в помещении в течение 1 часа. При необходимости увеличения интенсивности воздухообмена рекомендуется прибегать к использованию механических систем, обеспечивающих принудительную подачу свежего или устранение загрязненного кислорода.

Наладка систем вентиляции

Наладка  устройств естественной вентиляции выполняется  при приемке вентиляционных каналов в эксплуатацию, а также при их переустройстве и ремонте (п.11.16 ГОСТ 34060-2017)

Наладка устройств естественной вентиляции включает испытания вытяжной шахты и дефлекторов.

Испытания вытяжной шахты на расход воздуха и на герметичность выполняют так, как описано выше.

Испытания дефлекторов выполняют при перепадах температур наружного и внутреннего воздуха не менее 15 °С и скорости ветра не менее 1 м/с. Скорость воздуха определяют в решетке или вытяжном устройстве и пересчитывают на объемы удаляемого воздуха.

По результатам наладки оформляют паспорт вентиляции дома или вносят в него изменения.

Расчет скорости воздуха в воздуховоде по формуле и таблицам

В этой статье мы дадим ответ на вопрос — как правильно рассчитать скорости течения воздуха в воздуховодах различной формы.

Здесь приведены формулы расчета скорости воздуха и давления в воздуховоде (круглого или прямоугольного сечения) в зависимости от расхода воздуха и площади сечения. Для быстрого расчета можно воспользоваться онлайн-калькулятором.

Q — расход воздуха, м3/час

S — площадь сечения воздуховода, м2

Простой способ расчета скорости воздуха в воздуховоде

Для расчета величины скорости воздуха нужно объем перемещаемого воздуха в м3/ч разделить на 3600 (количество секунд в часе) и разделить на площадь сечения воздуховода, либо введите значения в поля ниже.

Примеры расчета скорости воздуха в квадратном воздуховоде

Пример № 1 расчета скорости воздуха:

• объем перемещаемого воздуха = 100 м3
• воздуховод квадратный 200 мм на 200 мм

Скорость воздуха равна 100 / 3600 / 0,2 / 0,2 = 0,69 м/с

Пример № 2 расчета скорости воздуха:

• объем перемещаемого воздуха = 500 м3
• воздуховод квадратный 200 мм на 200 мм

Скорость воздуха равна 500 / 3600 / 0,2 / 0,2 = 3,47 м/с

Примеры расчета скорости воздуха воздуховоде прямоугольного сечения

Пример № 3 расчета скорости воздуха:

• объем перемещаемого воздуха = 100 м3
• воздуховод прямоугольный 200 мм на 400 мм

Скорость воздуха равна 100 / 3600 / 0,2 / 0,4 = 0,35 м/с

Пример № 4 расчета скорости воздуха:

• объем перемещаемого воздуха = 500 м3
• воздуховод квадратный 200 мм на 400 мм

Скорость воздуха равна 500 / 3600 / 0,2 / 0,4 = 1,74 м/с

Пример № 5 расчета скорости воздуха:

• объем перемещаемого воздуха = 1000 м3
• воздуховод квадратный 200 мм на 400 мм

Скорость воздуха равна 500 / 3600 / 0,2 / 0,4 = 3,47 м/с

Примеры расчета скорости воздуха воздуховоде круглого сечения

Пример № 6 расчета скорости воздуха:

• объем перемещаемого воздуха = 100 м3
• воздуховод круглый диаметром 200 мм

Скорость воздуха равна 100 / 3600 / (3,14 * 0,2 * 0,2/4) = 0,88 м/с

Пример № 7 расчета скорости воздуха:

• объем перемещаемого воздуха = 500 м3
• воздуховод круглый диаметром 300 мм

Скорость воздуха равна 500 / 3600 / (3,14 * 0,3 * 0,3/4) = 1,96 м/с

Пример № 8 расчета скорости воздуха:

• объем перемещаемого воздуха = 1000 м3
• воздуховод круглый диаметром 400 мм

Скорость воздуха равна 1000 / 3600 / (3,14 * 0,4 * 0,4/4) = 2,21 м/с

Готовые таблицы определения скорости воздуха в воздуховоде

Для определения расчетной скорости воздуха в воздуховодах можно использовать готовые таблицы. Такие таблицы не сложно найти в открытых источниках информации. Скоростные характеристики важны для расчета эффективности работы системы вентиляции.

• Таблица расчета скорости течения воздуха в круглом воздуховоде.
• Таблица расчета скорости течения воздуха в прямоугольном воздуховоде.

Рекомендуемая скорость воздуха в вентиляционных воздуховодах

Скорость движения воздушных масс в каналах не ограничивается и не нормируется, ее следует принимать по результатам расчета, руководствуясь соображениями экономической целесообразности.

Рекомендуемая скорость воздуха для различных систем вентиляции:

• для общеобменных систем вентиляции с сечением воздуховодов до 600×600 — менее 4 м/с;
• для систем вентиляции с сечением воздуховодов более 600×600 — менее 6 м/с;
• для систем дымоудаления и специфических систем вентиляции — менее 10 м/с..

Правильный расчет скорости воздуха позволяет построить эффективную систему вентиляции!

Причины проблем с вентиляцией

При правильных расчетах и грамотном монтаже вентилирование дома осуществляется в подходящем режиме. Это означает, что воздух в жилых помещениях будет свежий, с нормальной влажностью и без неприятных запахов.

Если же наблюдается обратная картина, например, постоянная духота, плесневый грибок в ванной комнате или другие негативные явления, то нужно проверить состояние вентиляционной системы.

Немало проблем доставляет отсутствие характерных для окон и дверей тончайших зазоров, спровоцированное установкой герметичных пластиковых конструкций. В таком случае в дом поступает слишком мало свежего воздуха, нужно позаботиться о его притоке.

Засоры и разгерметизация воздуховодов могут стать причиной серьезных проблем с удалением отработанного воздуха, который насыщен неприятными запахами, а также избыточными водяными парами.

В результате в служебных помещениях могут появиться колонии грибка, что плохо отражается на здоровье людей и может спровоцировать ряд серьезных заболеваний.

Запотевшие окна, плесень и грибок в ванной комнате, духота – все это явные признаки того, что жилые помещения вентилируются неправильно

Но бывает и так, что элементы вентиляционной системы работают прекрасно, однако описанные выше проблемы остаются нерешенными. Возможно, расчеты вентиляционной системы для конкретного дома или квартиры были проведены неправильно.

Негативно может отразиться на вентилировании помещений их переделка, перепланировка, появление пристроек, установка уже упомянутых ранее пластиковых окон и т.п. При таких существенных изменениях не помещает повторно произвести расчеты и модернизировать имеющуюся вентиляционную систему в соответствии с новыми данными.

Один из простых способов обнаружить проблемы с вентилированием – проверка наличия тяги. К решетке вытяжного отверстия нужно поднести зажженную спичку или лист тонкой бумаги. Не стоит использовать для такой проверки открытый огонь, если в помещении используется газовое нагревательное оборудование.

Слишком герметичные внутренние двери могут препятствовать нормальной циркуляции воздуха по дому, рещить проблему помогут специальные решетки или отверстия

Если пламя или бумага уверенно отклоняется в сторону вытяжки, тяга имеется, если же этого не происходит или отклонение слабое, нерегулярное, проблема с отведением отработанного воздуха становится очевидной. Причиной могут быть засоры или повреждение воздуховода в результате неумелого ремонта.

Не всегда есть возможность устранить поломку, решением проблемы часто становится монтаж дополнительных средств вытяжного вентилирования. Перед их установкой также не помешает провести необходимые расчеты.

Определить наличие или отсутствие нормальной тяги в вытяжной вентиляционной системе дома можно с помощью пламени или листа тонкой бумаги

Пример 1: определение внутреннего диаметра трубы при помощи графика

График, показанный на рис. 1, позволяет определить, каким должен быть внутренний диаметр трубопровода при разных значениях номинальной длины трубопровода, объёмного расхода и перепада давления.

Алгоритм расчёта:

• На отрезке A отмечают длину трубы, на отрезке B — объёмный расход.
• Проводят прямую линию, соединяющую точки на отрезках A и B, и продолжают её до пересечения с осью 1.
• На отрезке E отмечают давление в системе, на отрезке G — допустимый абсолютный перепад.
• Проводят линию, соединяющую отмеченные точки, при этом она пересечётся с осью 2.
• Точки пересечения линий с осями 1 и 2 соединяют между собой. Получится отрезок, пересекающий линию D в некой точке. Место пересечения — значение внутреннего диаметра трубы.

Формулы для расчета рабочего давления и сечения воздуховодов

Эти параметры при расчете вентиляции обязательно тщательно рассчитываются, поскольку от них во многом будет зависеть эффективность системы в целом. Для грамотного расчета рабочего давления системы применяются нижеперечисленные показатели:

1. Форма конструкций для монтажа системы и их сечение;
2. Рабочие характеристики вентилятора;
3. Количество переходов.

От сечения труб, которые будут использоваться для монтажа установки будет зависеть скорость перемещения воздушных масс в системе. Рекомендуемые сечения для помещений разных типов приведены в СНиПах. Исчисляя все рассмотренные выше параметры – не торопитесь, поскольку от правильности расчета системы будет зависеть ее продуктивность, качество работы и долговечность.

Элементы сети и местные сопротивления

Имеют значение и потери на элементах сети (решетки, диффузоры, тройники, повороты, изменение сечения и т. д.). Для решеток и некоторых элементов эти значения указаны в документации. Их можно рассчитать и произведением коэффициента местного сопротивления (к. м. с.) на динамическое давление в нем:

Pм. с.=ζ·Pд.

Где Pд=V2·ρ/2 (ρ – плотность воздуха).

К. м. с. определяют из справочников и заводских характеристик изделий. Все виды потерь давлений суммируем для каждого участка и для всей сети. Для удобства это сделаем табличным методом.

Сумма всех давлений будет располагаемым для этой сети воздуховодов, а потери на ответвлениях должны быть в пределах 10% от полного располагаемого давления. Если разница больше, необходимо на отводах смонтировать заслонки или диафрагмы. Для этого производим расчет нужного к. м. с. по формуле:

где Pизб – разница располагаемого давления и потерь на ответвлении. По таблице выбираем диаметр диафрагмы.

Нужный диаметр диафрагмы для воздуховодов.

Правильный расчет воздуховодов вентиляции позволит подобрать нужный вентилятор по графикам производителей. Используя найденное располагаемое давление и общий расход воздуха в сети, это будет сделать несложно.

Для бесперебойной и долговременной работы вентиляционной системы в квартирах многоэтажек или частных коттеджей, особенно когда вы устанавливаете ее заново, требуется грамотный расчет. Обычно, считают только приточную вентсистему, потому что естественная уже предусмотрена и смонтирована при постройке здания. При этом, заметим, что проектирование вытяжного вывода рассчитано на однократный обмен, тогда как приток воздуха превышает вытяжку в два раза.

Постоянная и непрерывная подача свежего воздуха необходима только в те комнаты, где вы будете находиться долгое время (кухня, спальня и гостиная, и т. д.) поэтому расчет системы вентиляции начинается с плана здания или отдельной квартиры, на котором указывают площадь всех имеющихся комнат. Измеряют воздухообмен кубометрами в час. При этом схема воздухообмена будет выглядеть таким образом: чистый воздух попадает в комнаты, оттуда в слегка загрязненном виде выходит в коридор, потом в кухню и санузел и выводится наружу через вентиляционные шахты.

Необходимо знать, что для комнат без естественной вентиляции нормой считают расход свежего воздуха на одного жильца не меньше, чем 60 кв. м /час. В спальне допустимо меньшее количество — до 30 кв. м. /час на одного, это связано с тем, что ночью мы потребляем меньше кислорода. Учитывать нужно потребности только постоянно проживающих в жилище людей. После того, как вы рассчитали воздушный обмен по потребностям жильцов, следует выяснить кратность обмена воздушных масс, то есть, сколько раз на протяжении одного часа заменяется весь объем воздуха. Этот показатель должен быть минимум однократным.

По ниже приведенным формулам рассчитайте оба эти показателя (обмен воздуха по числу людей и кратность) и выберите большее значение, как максимально соответствующее нормам безопасности:

L (необходимая производительность приточной вентсистемы) равна N (количеству жильцов) помноженному на Lnorm (норму расходования на одного), это что касается количества проживающих.

Кратность рассчитывается так — L (необходимая производительность вентсистемы) равна n (нормированная кратность обмена воздуха) умножить на S (площадь комнаты) умножить на H (высота комнаты).

Произведя подсчеты и сложив полученные числа, вы узнаете общую производительность вентсистемы. Показатели этого значения в нормативных документах следующие:

В квартирах и комнатах 100 — 500 кв. м / час.

В коттеджах 500 — 2000 кв. м / час.

Расход теплоты на вентиляцию

По своему назначению вентиляция подразделяется на общую, местную приточную и местную вытяжную.

Общая вентиляция производственных помещений осуществляется при подаче приточного воздуха, который поглощает вредные выделения в рабочей зоне, приобретая ее температуру и влажность, и удаляется с помощью вытяжной системы.

Местную приточную вентиляцию используют непосредственно на рабочих местах или в небольших помещениях.

Местная вытяжная вентиляция (местный отсос) должна быть предусмотрена при проектировании технологического оборудования для предотвращения загрязнения воздуха рабочей зоны.

Кроме вентиляции в производственных помещениях применяют кондиционирование воздуха, цель которого — поддержание постоянной температуры и влажности воздуха (в соответствии с санитарно-гигиеническими и технологическими требованиями) вне зависимости от изменения внешних атмосферных условий.

Системы вентиляции и кондиционирования воздуха характеризуются рядом общих показателей (табл. 22).

Расход теплоты на вентиляцию в значительно большей степени, чем расход теплоты на отопление, зависит от вида технологического процесса и интенсивности производства и определяется в соответствии с действующими строительными нормами и правилами и санитарными нормами.

Часовой расход теплоты на вентиляцию QI (МДж/ч) определяют либо по удельным вентиляционным тепловым характеристикам зданий (для вспомогательных помещений), либо по произво-

На предприятиях легкой промышленности применяются различные типы вентиляционных устройств, в том числе общеобменные, для местных отсосов, системы кондиционирования и др.

Удельная вентиляционная тепловая характеристика зависит от назначения помещений и составляет 0,42 — 0,84 • 10~3 МДж/(м3 • ч • К).

По производительности приточной вентиляции часовой расход теплоты на вентиляцию определяют по формуле

дительности действующих приточных вентиляционных установок (для производственных помещений).

По удельным характеристикам часовой расход теплоты определяют следующим образом:

В том случае, если вентиляционная установка предназначена для компенсации потерь воздуха при местных отсосах, при определении QI учитывают не температуру наружного воздуха для расчета вентиляции tHв, а температуру наружного воздуха для расчета отопления /н.

В системах кондиционирования расход теплоты рассчитывают в зависимости от схемы подачи воздуха.

Так, годовой расход теплоты в прямоточных кондиционерах, работающих с использованием наружного воздуха, определяют по формуле

Если кондиционер работает с рециркуляцией воздуха, то в формулу по определению Q£кон вместо температуры приточного

Годовой расход теплоты на вентиляцию QI (МДж/год) рассчитывают по уравнению

Исходные данные для вычислений

Когда известна схема вентиляционной системы, размеры всех воздухопроводов подобраны и определено дополнительное оборудование, схему изображают во фронтальной изометрической проекции, то есть аксонометрии. Если ее выполнить в соответствии с действующими стандартами, то на чертежах (или эскизах) будет видна вся информация, необходимая для расчета.

1. С помощью поэтажных планировок можно определить длины горизонтальных участков воздухопроводов. Если же на аксонометрической схеме проставлены отметки высот, на которых проходят каналы, то протяженность горизонтальных участков тоже станет известна. В противном случае потребуются разрезы здания с проложенными трассами воздухопроводов. И в крайнем случае, когда информации недостаточно, эти длины придется определять с помощью замеров по месту прокладки.
2. На схеме должно быть изображено с помощью условных обозначений все дополнительное оборудование, установленное в каналах. Это могут быть диафрагмы, заслонки с электроприводом, противопожарные клапаны, а также устройства для раздачи или вытяжки воздуха (решетки, панели, зонты, диффузоры). Каждая единица этого оборудования создает сопротивление на пути воздушного потока, которое необходимо учитывать при расчете.
3. В соответствии с нормативами на схеме возле условных изображений воздуховодов должны быть проставлены расходы воздуха и размеры каналов. Это определяющие параметры для вычислений.
4. Все фасонные и разветвляющие элементы тоже должны быть отражены на схеме.

Если такой схемы на бумаге или в электронном виде не существует, то придется ее начертить хотя бы в черновом варианте, при вычислениях без нее не обойтись.

Похожие записи:

Прозрачный профлист Алебастр и гипс в чем разница? применение материалов в строительстве Что такое силикатная пазогребневая плита и где она применяется Как правильно утеплить брусовой дом снаружи? Вес газоблока 600х300х200 Работает ли крот для чистки канализационных труб: виды, формы выпуска, инструкция и отзывы на средство
