Мощность вытяжки для кухни: нюансы и расчёты

Какие бывают виды кухонных вытяжек?

Прежде чем переходить к расчету необходимой мощности вытяжки, следует определиться с ее видом. Существует несколько разновидностей этих бытовых приборов. Разница между ними не только в конструкции, но и в принципе работы. Это может быть как отвод загрязненного воздуха из помещения, так и его рециркуляция после соответствующей очистки.

Купольные

Загрязненный воздух после попадания в купол такой вытяжки по системе трубопроводов выбрасывается вентиляторами наружу.

Особенности вытяжных устройств купольного типа:

• Система требует минимума обслуживания, но во время ее работы необходим приток в помещение свежего воздуха извне.
• Если на кухне установлены современные стеклопакеты, не пропускающие воздух, то на время работы вытяжки может потребоваться открывать окно.
• К недостаткам данной системы можно также отнести довольно значительные габариты, сложную установку.
• Такие вытяжки рекомендуется использовать в просторных помещениях.
• Комплекс коробов и гофрированных соединений должен иметь минимум изгибов, затрудняющих движение воздуха.

Плоские

Такие вытяжки более компактны, и установить их несложно. В отличие от купольных, они не требуют присоединения к вентиляционным каналам, так как работают по принципу рециркуляции воздуха.

Особенности плоских вытяжек:

• Не занимают много места на кухне.
• Требуют регулярного обслуживания: угольные фильтры, отвечающие за нейтрализацию запахов, придется менять каждые 3–6 месяцев в зависимости от интенсивности готовки.
• Копоть и жир улавливают сменные акриловые или несъемные металлические фильтры. Первые тоже придется регулярно менять, а вторые промывать с помощью моющих средств.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Идеи для ремонта пола на кухне (12 фото)

Встраиваемые

Модели встраиваемого типа лучше покупать еще на стадии планирования общего интерьера кухни. Под них придется подбирать или специально заказывать мебель, в которую будет помещена большая часть вытяжки.

Особенности встраиваемых вытяжек:

• По своему устройству они очень похожи на купольные, но, как правило, отличаются большей мощностью и меньшим уровнем производимого шума.
• Большая часть их конструкции будет спрятана внутри мебели, поэтому не придется ломать голову над тем, как гармонично вписать такую вытяжку в общую композицию кухни.

В большинстве домов вентканалы могут обеспечить беспрепятственное прохождение не более 180 м3 за час. Поэтому предпочтительней использовать вытяжки, работающие по принципу рециркуляции воздуха, или устройства смешанного типа. Их более высокая стоимость компенсируется независимостью от пропускной способности вентиляции квартиры. Также не надо будет решать проблему поступления свежего воздуха в помещение.

Как рассчитать мощность вытяжки для кухни

Грамотно вычисленная мощность вытяжки играют значительную роль при покупке устройства. Специфические запахи при варке и жарении пищи, испарения, гарь, задымление – все это удаляется посредством этого прибора. Однако такое возможно лишь тогда, когда его производительность соответствует нужным характеристикам.

Чтобы не приобрести просто изящный кухонный аксессуар вместо рабочего аппарата, прежде чем идти в магазин нужно вычислить мощность вытяжки. А для правильного расчета формулы надо понимать конструкцию и принцип функционирования вытяжного прибора. Все необходимые данные можно найти в этой статье.

Самые мощные кухонные вытяжки

Выбор мощности вытяжки зависит от конкретных условий на кухне. Если готовят редко, то такое оборудование может быть маломощным. Однако возникает другая ситуация при выполнении хотя бы одного из условий:

1. Когда хозяйка избегает даже малейших запахов при готовке.
2. При наличии большой кухни.
3. Если кухня соединена с лоджией или комнатой.
4. Если оборудование приобретается для квартиры-студии.

В этом случае предпочтительно использование более высокой мощности для кухни. Для этого, например, чтобы выбрать вытяжку, могут подойти следующие модели:

ELIKOR Кварц 60

Вытяжка ELIKOR Кварц 60 ваниль имеет наклонную рабочую зону. Выполнена в элегантном и стильном дизайне, который напоминает каминный. вытяжки равна 280 Вт, а максимальная мощность вытяжки достигает 1000 куб. м. в час. Считается, что эта российская модель обеспечивает оптимальное соотношение цены и качества.

LEX GS Bloc P 600 Inox

Итальянская модель LEX GS Bloc P 600 Inox относится к встроенному типу. Используется мощность кухонной вытяжки 0,2 кВт. Мощность оборудования равна 1050 м3 в час. Максимальный уровень шума 54 дБ.

MAUNFELD Gloria 60

Отзывы о британской вытяжке MAUNFELD Gloria 60 говорят, что она полностью убирает кухонные запахи. Предусмотрено использование мотора на 300 Вт. Система прокачивает 1050 куб. м. в час.

Конечно, не стоит переплачивать за более мощную модель, но нужно помнить, что она сделает воздух намного чище. При использовании наиболее производительных устройств нет необходимости думать о том, как рассчитать производительность вытяжки для кухни.

Рекомендуемая мощность

Работа вентиляционной системы характеризуется тем, сколько кубометров воздуха через нее поступает в помещение. Чтобы точно узнать эту величину, необходимо рассчитать мощность вытяжки для кухни. Если мощность вытяжек оказывается недостаточной, то вытяжка будет работать некачественно. Правильный расчёт помогает избежать следующего:

1. Появление тепловых испарений от нагревательных приборов. Это могут быт продукты горения, влага, перегретый воздух. Хорошо работающая вытяжка сделает воздух в помещении чистым и прохладным.
2. Запахи, которые возникают в процессе приготовления пищи. Если их не выводить, они не только распространятся по квартире, но и смогут сохраниться в течение долгого времени.
3. Если у хозяйки подгорела еда, это создаст редкие неприятные запахи. Если они сохраняться до момента приёма пищи, то не будут способствовать появлению аппетита.
4. Постоянное присутствие в воздухе продуктов горения газа и приготовления пищи способствуют увеличению вероятности заболевания дыхательных путей.
5. Устраняется наличие очень влажного и сильно перегретого воздуха, который разрушительно действует на стены. Потолок и предметы обстановки.
6. Повышенная влажность создаёт благоприятную среду для образования плесени. Если она возникнет, придётся потратить значительные усилия на то, чтобы от неё избавиться.
7. Запахи, которые не удалены вытяжкой, могут создавать пятна на стенах и потолке. В таком случае их придётся вычищать, что может стать трудоёмкой процедурой.

На некоторых обходятся без устройства дополнительной вентиляции. Это возможно лишь в тех случаях, когда загрязнение воздуха незначительное. Более точно определить, нужна ли вытяжка для кухни, можно на основании следующих признаков:

1. Надо проверить, работает ли встроенная вытяжка. Это можно определить по наличию тяги. Для этого достаточно поднести горящую спичку к отверстию. Если оно отклоняется, то можно сделать вывод, что тяга существует.
2. Для проверки можно воспользоваться листом бумаги формата А4. Если его прислонить к вытяжному отверстию и отпустить, то он должен зафиксироваться при наличии тяги. Если он упадёт, это означает, что вытяжка на кухне не работает или действует очень слабо. В этом случае потребуется рассчитать вытяжку для кухни,чтобы получить более точное значение.

В тех случаях, когда очевидно, что вентиляция не выполняет очистку воздуха, необходимо задуматься об установке вытяжки. Перед тем, как выбрать модель, нужно посчитать, какова будет необходимая мощность оборудования.

Важно заранее рассчитать, какой объем поступления воздуха должен быть обеспечен. Покупку надо производить с тем условием, чтобы мощность вытяжки была достаточной для обеспечения необходимого качества работы

Для этого нужно .

В большинстве случаев такие устройства обеспечивают поступление 200-300 куб. м. в час. В большинстве случаев для вытяжки на кухне такой мощности недостаточно. Если не проделать необходимые расчёты и купить стандартное оборудование, то может получиться, что кухня не будет проветрена в нужной степени.

В большинстве случаев минимальные требования даже для обычных кухонь превосходят производительность кухонной вытяжки, равную 500 куб. м. в час. Слишком маломощные аппараты могут подойти только в отдельных случаях, когда площадь помещения небольшая, а готовят здесь редко. Стоимость таких устройств относительно невелика, но и качество работы подойдёт только в редких случаях. Установка такой вытяжки на кухню может оказаться недостаточной.

Если на кухне работают много, готовят регулярно, то в большинстве случаев может подойти установка мощностью 600 куб. м. в час. Убедиться в этом можно, сделав самостоятельно расчет воздухообмена. Иногда лучше будет, если купить установку, обеспечивающую производительность 1000 куб. м. в час. Такие вытяжки стоят дороже, но смогут обеспечить качественный воздух в помещении. Перед тем, как выбрать оборудование, нужно уточнить требуемые параметры.

Традиционная формула расчёта производительности (мощности)

Если говорить о классической формуле, то расчёт согласно ней выполняется следующим образом: между собой перемножаются значения длины кухонного помещения, её ширины, а также высоты, на которой расположены потолки. Полученную цифру умножаем на коэффициент 10-12. В результате будет получена та цифра, которая представит необходимое значение мощности вытяжки для кухонного помещения.

1. Первое, что хотелось бы скорректировать, это коэффициентное число (10-12), дающее возможность получения требуемой мощности для вашей кухни в условиях максимально возможной скорости, при которой будет работать приспособление. Следует это учитывать потому, что этот коэффициент не оставляет ни капельки мощностного запаса, который мог бы послужить для экстренных случаев. Другая сторона заключается ещё и в том, что вытяжное устройство будет осуществлять свою работу в шумном сопровождении.
2. Другая особенность, которую мы хотим отметить, заключается в том, что расчетный коэффициент всегда варьируется исходя из того, какой тип варочной поверхности имеет место быть. Таким образом, электронные варочные поверхности могут потребовать коэффициентное значение, равное пятнадцати. Что касается столь распространенных газовых плиток, то они нуждаются в коэффициенте двадцать. Обуславливается эта необходимость в том, что кроме непосредственных испарений, идущих вследствие приготовления пищи, во всех случаях имеют место результаты горения самого газа. Так, к примеру, если имеет место кухня, размерность которой составляет три на четыре метра, а высота потолка достигает трёх метров, то минимальное значение такого показателя, как мощность вытяжки для кухни будет равняться четыреста восемьдесят шесть и шестьсот сорок восемь кубометров в час для электрической и газовой плитки соответственно. И это минимальное значение, тогда как оптимальный показатель, необходимый для наиболее комфортного применения, состоит в шестьсот и восемьсот кубометров в час.
3. Кроме всего прочего, следует осуществлять расчёты площади только лишь кухни, если она изолирована от других помещений посредством стен и дверей. В тех случаях, когда имеет места арка, не имеющая дверей, то к расчётам рекомендуется прибавлять смежное с кухней помещение. Также данное правило применимо и в тех случаях, когда кухонное помещение попросту объединено со смежным, поскольку запахи и испарения характеризуются своим стремительным распространением.

Вышеуказанной информации должно хватать для того, чтобы правильно ответить на вопрос о том, какая мощность вытяжки потребуется в той или иной ситуации.

Какие бывают вытяжки

Для начала расскажем, какие бывают вытяжки в зависимости от их конструкции. Они могут быть встраиваемые (интегрированные), то есть если они установлены внутрь подвесного шкафа над плитой. При этом будет видна лишь решетка фильтра, который улавливает жир. Однако такая вытяжка имеет один недостаток. Шкаф, в который встроена вытяжка, резонирует с ее работой и еще больше усиливает шум работы самой вытяжки.

Существуют также настенные вытяжки. Они прикрепляются к стене над плитой, либо под кухонный подвесной шкаф. Также возможен вариант, что такая вытяжка заменит сам подвесной шкаф.

Недавно приобрели популярность островные вытяжки. Они прикреплены к потолку и применяются на тех кухнях, где планировка нестандартная.

При этом ширина вытяжки должна быть обязательно не меньше ширины плиты, а лучше – даже больше ширины плиты.

Расчет мощности

Для правильного выбора агрегата необходимо заранее рассчитать необходимые требования по мощности. Для определения этого параметра нужно исходить из существующих санитарных требований. В соответствии с ними в течение каждого часа весь объём воздуха в помещении должен полностью поменяться 12 раз. Перед тем, как определить мощность вытяжки для кухни, нужно учесть факторы, которые на неё влияют.

Расчет воздухообмена агрегата можно сделать следующим образом, воспользовавшись следующей формулой:

Q = S x H x 12

В ней применяются следующие обозначения:

• Q – это мощность, которая должна быть у вытяжки;
• S представляет собой площадь помещения, измеренная в кв. м.;
• Y – это его высота.

Расчет вытяжки для кухни производится в соответствии с существующими санитарными требованиями. Сказанное можно пояснить на следующем примере. Если площадь кухни составляет 8 кв. м., а высота потолков — 2,6 м., то потребуется кухонная вытяжка, которая имеет мощность 249,6 куб. м. в час. (8 x 2,6 x 12 = 249,6). Для кухни 12 квадратных метров этот показатель соответственно увеличится. Расчет мощности вытяжки по площади требует уточнений.

Нужно учитывать, что для указанного объёма аппарат работает в режиме максимальной интенсивности. Постоянно в нём работая, он будет сильно изнашиваться. Поэтому при покупке вытяжки от надёжного бренда, рекомендуется выбирать модель с немного большей мощностью, чем было посчитано по формуле. Планируя, как посчитать мощность вытяжки для кухни с учётом этого обстоятельства можно, например, ввести поправочный коэффициент.

Для такой кухни достаточно можно воспользоваться недорогой разновидностью, но нужно учитывать, что она будет работать на пределе. Это может привести к ускоренному износу. В таком случае выгоднее приобрести более дорогую систему, но использовать вытяжку для кухни по мощности, превосходящей рассчитанный параметр.

Равнение на производительность!

производительностьP = V *H*12,

Например, для кухни 18 м² с потолками 2,9 м нужен прибор с производительностью не ниже 626 м3/час.

В целом таких знаний достаточно для правильного подбора параметров кухонной вытяжки

Однако, считаем необходимым обратить внимание на некоторые моменты. Они описаны в отдельной статье о том, как рассчитать мощность вытяжки

Важно! Владельцам квартир-студий и смежных с лоджией кухонь необходимо учитывать их объем при расчете мощности вытяжки, иначе запахи и пары не будут удаляться достаточно эффективно, распространяясь по другим помещениям квартиры

Выбирать вытяжку с мощностью сильно выше расчетной тоже чревато последствиями – прибор будет затягивать воздух не только из кухни, но и других помещений, запах из которых на кухне вовсе не нужен

Важно! Владельцам квартир-студий и смежных с лоджией кухонь необходимо учитывать их объем при расчете мощности вытяжки, иначе запахи и пары не будут удаляться достаточно эффективно, распространяясь по другим помещениям квартиры. Выбирать вытяжку с мощностью сильно выше расчетной тоже чревато последствиями – прибор будет затягивать воздух не только из кухни, но и других помещений, запах из которых на кухне вовсе не нужен. Выбирать вытяжку с мощностью сильно выше расчетной тоже чревато последствиями – прибор будет затягивать воздух не только из кухни, но и других помещений, запах из которых на кухне вовсе не нужен

Выбирать вытяжку с мощностью сильно выше расчетной тоже чревато последствиями – прибор будет затягивать воздух не только из кухни, но и других помещений, запах из которых на кухне вовсе не нужен.

Как произвести расчет мощности вытяжной техники

Показатели мощности вытяжки напрямую зависят от ее производительности. Чем больше она способна прокачать воздуха, тем мощнее в ней стоит вентилятор, которому для работы нужен электродвигатель.

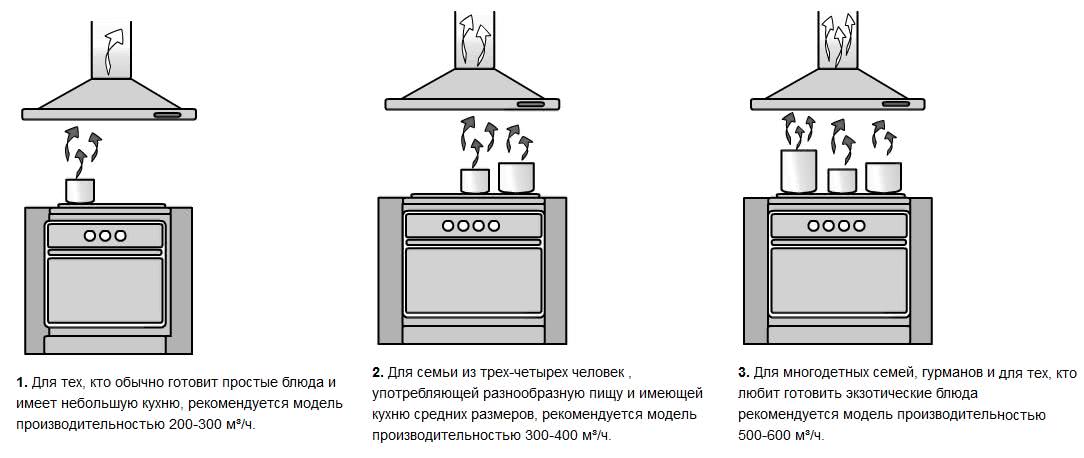

Рекомендации по производительности в зависимости от численности семьи и объемов готовки

Для подключенной к вентканалам техники, работающей только в вытяжном режиме, производительность рассчитывать следует на основе сечения воздуховодов. Сделать это без инженерных познаний и проекта жилища практически невозможно. А расчет мощности вытяжки по площади подходит исключительно для рециркуляционных моделей. В отличие от первого варианта на их производительности размер вентиляционных каналов не сказывается.

Простейшая формула расчета по площади

Классический расчет производительности кухонной вытяжки – умножение квадратуры кухни, ее высоты и коэффициента 12. Однако полученная цифра очень условна. Она не учитывает множество факторов.

Эта формула позволяет рассчитать параметры для идеальных условий:

• готовки на электроплитке;
• кухонной комнаты с закрытыми дверьми и окнами;
• прямоугольной кухни без обилия декоративных изысков.

Если для приготовления еды используется газовая плита, то коэффициент 12 следует без раздумий менять на 20. В этом случае помимо испарений вытяжка должна будет удалять из кухни и продукты горения газа. Плюс при любых раскладах стоит добавить 15–20% про запас.

Расчет производительности вытяжного оборудования по кубатуре кухни

Еще 25–30% мощности необходимо добавить на угольный фильтр. Он создает дополнительное сопротивление для прохождения воздушного потока.

Если дверь на кухню постоянно открыта или вместо нее арка, то рассчитывать параметры вытяжной техники следует исходя из общей квадратуры прилегающего помещения. То же касается коридоров, а также совмещенных гостиных или залов. Отсутствие преград увеличивает объем обрабатываемого воздуха, так как он постоянно циркулирует между кухней и смежными комнатами.

Учет дополнительных факторов

Приведенный расчет производительности рассчитан на вытяжку с рециркуляцией. Если техника работает в вытяжном режиме, отправляя поток в вентиляцию, то на ее эффективность сильно влияет пропускная способность вентканалов. Конечно, увеличить объем прокачиваемого сквозь узкую шахту воздуха можно за счет повышенной мощности двигателя, однако это приводит к возрастанию шума от работающего вентилятора и перегреву электромотора.

Ориентировочные показатели необходимой производительности вытяжки в кухне

В большинстве частных и многоквартирных домов вентиляционные каналы в разрезе не превышают 125 мм, что позволяет через них прокачать порядка 400 м3/ч воздуха. Если установить в кухне вытяжку большей производительности, то толку от нее будет мало. К тому же воздуховоды часто имеют внутри неровности, сужения и повороты, что еще больше снижает их пропускные возможности.

Если следовать упрощенному расчету, то для небольшой по площади кухни достаточно будет маломощной вытяжки. Однако формулы формулами, а здравый смысл никогда не помешает. Маленькую комнату запахи от плиты заполняют быстрее, и концентрация их в этом случае получается на порядок выше, нежели в просторной кухне. Для совсем небольшого помещения, где готовится пища, необходимо подбирать технику мощнее расчетных показателей.

Расчет мощности вытяжки по площади

Кухонные вытяжки, выпускаемые промышленностью, обладают производительностью в широком диапазоне, который составляет 200-1500 м3 в час. Устройства с небольшой мощностью – 250-350 м3 в час подходят для небольших помещений, площадь которых не превышает 5-6 м2, а пища готовится сравнительно редко. Слишком мощные устройства сюда не подойдут поскольку они сильно шумят во время работы и стоят очень дорого. В связи с этим перед многими хозяевами часто возникает проблема, как выбрать вытяжку для кухни по мощности, чтобы она была наиболее подходящей именно для данного помещения.

Для расчетов кухонной вытяжки средней мощности применяется специальная формула. Объем помещения умножается на параметр, определяемый санитарными нормами, после чего, полученное значение умножается на 12. Это означает перемещение воздушных масс в данном помещении 12 раз в течение часа. Именно такое количество перемещений создает наиболее комфортную атмосферу.

Перед тем как рассчитать мощность вытяжки для кухни, нужно определить объем помещения, путем умножения его площади на высоту. Более точные результаты получаются при вычитании из общего объема, пространства, занимаемого мебелью и бытовой техникой.

При решении вопроса, как определить мощность вытяжки для кухни, в качестве примера можно взять кухню, площадью 12 м2 и высотой 2,7 м. После умножения одного значения на другое получается общая площадь 32,4 м2. Далее следует умножить 32,4 на 12 и получить значение 389 м3 в час, что соответствует примерной мощности вытяжки, которая будет наиболее эффективной для данного помещения. Тем не менее, выбирать вытяжку для кухни нужно таким образом, чтобы она могла при необходимости работать на разных скоростях. То есть, вытяжка не должна постоянно находиться под максимальной нагрузкой, иначе она быстро выйдет из строя. Поэтому фактическая мощность устройства должна быть выше расчетной. Эти данные будут нужны, когда будет решаться проблема, как выбрать кухонную вытяжку по мощности.

При покупке вытяжной системы, кроме мощности следует учесть вид плиты, расположение кухни относительно других помещений, а также частота приготовления пищи. Варочная панель имеет большое значение. Например, при использовании газовой плиты, в воздухе существенно увеличивается копоть и содержание вредных веществ. В связи с этим, в такое помещение потребуется более мощное вытяжное оборудование.

Эффективность вытяжки падает при открытых дверях, когда кухня оказывается совмещенной с другими помещениями, например, гостиной или столовой. В этом случае расчетные данные не будут отражать истинного положения дел и производительность вытяжки придется повышать. Как посчитать мощность вытяжки для кухни в таких случаях? Для этого постоянную составляющую 12 нужно будет заменить на 15, а иногда и на 20. Рекомендуется воспользоваться общепринятым корректирующим коэффициентом 1,6, добавляемым к первоначальному результату. Если 389 умножить на 1,6, то получится новое значение 622, которое и будет правильным.

Технические характеристики

В отличие от замкнутых кухонных вытяжек, которые работают по принципу вытяжки загрязненного воздуха – пропуская его через систему фильтров – выпуская очищенные массы в помещение, приборы с вытяжкой в систему вентиляции выпускают воздух наружу. Эта технология позволяет быстро удалять кухонные запахи и не требует регулярной замены фильтров. Для больших кухонь предлагаются большие модели с двумя электродвигателями, подходящие для использования в объектах общественного питания.

Корпус моделей может быть выполнен из нескольких материалов.

Все вытяжки поставляются с панелями управления, которые могут быть как кнопочными, так и сенсорными. Механические панели более понятны и знакомы пожилым людям. Кнопки на таких моделях расположены спереди, что облегчает установку нужного режима. Сенсорные панели современны и удобны. Они оснащены датчиками температуры и влажности, изменения которых автоматически изменяют режим работы прибора. Программирование вытяжки с помощью сенсорного экрана производится только один раз, после его установки. После этого устройство работает автономно и не требует постоянной настройки.

Воздуховоды, устанавливаемые на навесах, представлены гофрированными трубами и пластиковыми воздуховодами. Первые имеют круглое поперечное сечение и характеризуются простотой установки и хорошей гибкостью. Установка осуществляется с помощью кронштейнов, прикрепленных к устройству. Преимуществом гофрирования является возможность придать трубе любой радиус изгиба, а к недостаткам можно отнести шумную работу и вероятность осаждения смазки на внутренние складки трубы. Пластиковые воздуховоды могут быть как круглыми, так и квадратными в сечении, в основном выпускаются в белом цвете и прекрасно вписываются в интерьер. Плюсы включают в себя абсолютно плоскую внутреннюю поверхность, что способствует более высокой скорости воздуха и низкому уровню шума. Недостатками являются отсутствие гибкости и необходимость использования соединительной арматуры, такой как колена и адаптеры, при монтаже.

Существует два типа фильтров, установленных в козырьках. Внешний металлический фильтр не требует замены и на его поверхности осаждается до 95% смазки и грязи. Примеси удаляются путем промывки решетки любым моющим средством, разрушающим смазку. Второй тип фильтров представлен сменными синтетическими фильтрами, которые после сильного загрязнения выбрасываются и заменяются новыми.

Пошаговый монтаж вытяжки и вентиляционной трубы на кухне

Монтаж вытяжной вентиляции на кухне следует выполнять по следующему алгоритму:

1. Рассчитать необходимую производительность вентиляции. Для этого потребуется узнать общий объем кухни.
2. Приобрести вытяжку. Желательно, чтобы выходной диаметр раструба в ней соответствовал диаметру выходного отверстия вентиляции в стене.
3. Составить план-схему прокладки труб под вытяжку. Необходимо делать её протяжность минимальной, по возможности не использовать коленные переходы (один будет обязательно – у вентиляционного отверстия в стене).
4. Установить вытяжку над плитой. Оптимальная высота – 2,2 – 2,4 метра от пола или 1,2 метра от самой плиты (при её условной высоте в 1 метр).
5. Подвести трубопровод по ранее составленной схеме.
6. Установить клапан обратного хода, переходники, закрепить трубы с помощью хомутов.
7. Проверка герметичности системы. Отсутствие движения воздуха на швах можно определить с помощью небольшой газетной бумажки. Если трубы стальные или алюминиевые, то с помощью горящей свечки.

Итого, под вытяжку оптимальный вариант – это трубы круглого сечения. Если позволяют финансы, то можно покупать стальные трубы такой же конструкции. Гофрированные используются лишь при необходимости максимально сэкономить на обустройстве кухни. Самый распространенный диаметр труб под вытяжку – от 100 до 240 мм (производятся с шагом в 10 мм).

Источник

МЕТОДЫ РАСЧЕТА ПОТЕРЬ ДАВЛЕНИЯ В ВЕНТИЛЯЦИОННОЙ ТРУБЕ

Помимо высоты трубы также производится расчет потерь давления, происходящих в воздуховоде. Для расчета используется сразу несколько формул: Задача вентиляции – это вывод из помещения старого спертого воздуха и обязательная замена его на свежий уличный воздух. Только полноценная вентиляция способна обеспечить создание и поддержание в комнатах благоприятной для человеческого организма атмосферы. Думая о том, как рассчитать вентиляцию в помещении, необходимо понимать, что помимо своего основного предназначения, она является залогом сохранения сухости для конструкций дома. Именно правильная работа этой системы не позволит гнили и плесени образоваться на поверхности стен даже в помещениях с высокой влажностью.

Грамотно спроектированная вентиляция является обязательным условием для создания оптимального микроклимата в любом современном доме. Централизованное отопление, оборудование против сквозняков, тщательная теплоизоляция – все это требует скрупулезного подхода к проектированию вентиляционной системы. Отсутствие постоянного воздухообмена приводит к возникновению духоты. В свою очередь, высокие показатели влаги в помещении приводят к возникновению конденсата.

Чтобы максимально правильно рассчитать вентиляцию, можно взять за пример естественную конвекцию, работающую в целях вывода из помещений неприятных ароматов и воздуха с высокой влажностью. Естественная конвекция осуществляет поставку теплых воздухослоев из дома в его крышу. Для такого провода используются трубы воздуховода, по которым потоки направляются через коньковые вентиляционные элементы, а затем выводятся наружу. Этот тип вентиляции относится к саморегулирующим типам. В нем отсутствуют вентиляторы, что избавляет от необходимости пользоваться электроэнергией.

Вентиляция в помещении должна быть обязательно. При этом современные технические конструкции, включающие в себя очистку воздуха от почти всех уличных загрязнений, не так полезны, как могут показаться на первый взгляд. Они способны настолько очистить уличный воздух, что он становится абсолютно искусственным, и теряет свои природные свойства и характеристики. Именно поэтому выбор места проживания является основополагающим для создания в доме или квартире здоровой атмосферы. Чистый воздух снаружи обеспечивает наличие чистого естественного воздуха внутри и исключает необходимость использования в системах вентиляционных конструкций мощных воздухоочистительных приборов.

Расчет мощности вентилятора

Пример расчета производительности вентилятора вытяжки для кухни.

1. С помощью рулетки измерить размеры кухни и определить ее объем в метрах. Для этого длину нужно умножить на ширину и высоту. В документах БТИ указана площадь помещений. Пример: площадь кухонного помещения равна 10 м². Высота от пола до потолка – 3 м. Умножаем площадь на высоту и получаем 30 м³. Таков объем кухни.
2. Далее рассчитывается величина, характеризующая воздухообмен. Для этого нужно умножить объем кухни на количество полных обновлений воздуха за час. Строительные нормы и правила (СНиП) предусматривают кратность воздухообмена, равную 10-12. Таким образом, чтобы рассчитать мощность вытяжной системы нужно 30 м³ умножить на 12. В итоге получается цифра 360 м³/час. Столько воздуха должно обновляться каждый час.
3. Для осуществления обмена в таком объеме нужен вентилятор с мощностью 400-800 м³/час. Но стандартные вентиляционные каналы способны пропустить только около 180 м³. Поэтому вентилятор тут не очень поможет.
4. В этом случае поможет рециркуляционная система вытяжки, которая пропускает воздух через фильтры и отправляет его обратно в помещение. На преодоление сопротивления фильтров тоже требуется мощность. Поэтому к расчетной цифре следует добавить 40%. Получится 560-1120 м³. Такова должна быть мощность вентилятора вытяжки на кухне размером 30 м³.
5. В некоторых случаях можно обойтись и без вентиляционного канала. Для этого вытяжной вентилятор устанавливается в специально оборудованном проеме в стене, в потолке или на стыке потолка и стены. Такой монтаж допускает применение менее мощного вентилятора.

Мощность вытяжки для разных помещений.

Это лишь простейший расчет необходимой мощности вытяжного вентилятора. Если кухня не имеет дверей, то нужно учитывать еще и объем смежного помещения. Итак, формула расчета мощности вентилятора для общих случаев: ширина помещения х длина х высота х кратность обмена = искомая величина. Высчитать объем помещения можно без особых проблем. Достаточно измерить длину, ширину и высоту и перемножить их.

Выбор вытяжки по габаритам и мощности

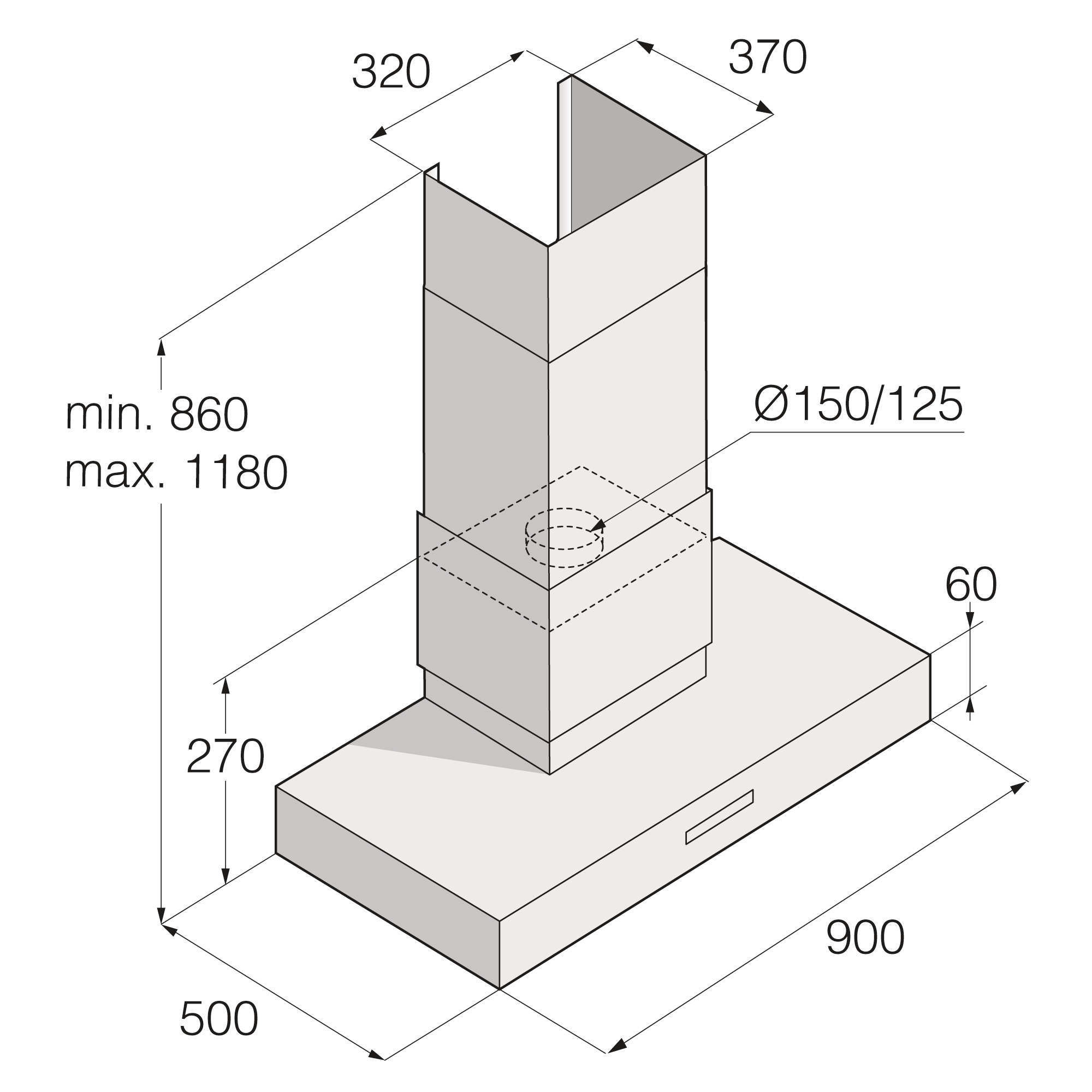

Габариты вытяжки

Оптимальные соотношения габаритов

Важным параметром выбора вытяжки, напрямую влияющим на эффективность ее работы по очистке кухонного воздуха, является размер:

• Как правило, лучше всего справляются с возложенными на них задачами вытяжки, площадь которых равна или превосходит площадь варочной панели или газовой плиты (как показано на фото). В таком случае достаточно мощные вытяжки для кухни способны полностью уловить поднимающиеся над плитой пары – и либо удалить их в воздуховод, либо эффек5ивно очистить путем фильтрации.
• Стандартный размер вытяжек промышленного производства соответствует наиболее часто встречающимся габаритам варочных панелей. Большинство моделей, представленных на рынке, имеют ширину 50 либо 60 см (такие торговые марки как ELICA, FALMEC, SMEG и т.д.).

Вытяжка точно над плитой – эффективнее всего!

• Более мощные, но, в то же время  – более дорогие вытяжки имеют ширину от 80 см до 1 м. Их производительность достаточна, чтобы полностью очистить воздух над большой варочной поверхностью – потому такие крупные модели иногда считают полупрофессиональными.
• Что же касается вытяжек, изготовленных своими руками – то их производительность зависит как от установленного двигателя, так и от конфигурации купола и воздуховода вытяжки. Вот почему, приступая к самостоятельному изготовлению вытяжного устройства, лучше заложить в проект некоторый запас по габаритам, а значит – и мощности!

Мощность вытяжки

Однако ключевой фактор, от которого зависит работа вытяжки  – это, конечно же, ее мощность.  Чем мощнее вытяжка, тем быстрее она очищает воздух в кухне, а значит – тем комфортнее вам будет находиться в этом помещении.

Мощность вытяжек измеряется в кубометрах воздуха в час.

Таблица расчета минимальной производительности (м3/ч)

Минимальная производительность вытяжек промышленного производства составляет около 200-300 кубометров в час. Такие модели стоят достаточно недорого, но с очисткой воздуха справляются весьма слабо. Именно по этой причине установку подобных маломощных вытяжек можно рекомендовать только в том случае, если вы готовите очень редко – иначе неприятный запах и головная боль от угарного газа станут вашими постоянными спутниками.

Если же вы готовите часто, то для вас подойдет стандартная (около 600 кубометров в час) или усиленная вытяжка. Устройства повышенной мощности способны пропустить через себя до 1000 кубометров воздуха в час, но и цена таких устройств довольно высока.

Расчет мощности вытяжки

Если сомневаетесь, какую модель вытяжки выбрать, рекомендуем вам рассчитать минимально необходимую мощность этого устройства для вашей кухни. Мощность рассчитывается по формуле:

Q = 12 x S x H, где:

• 12  – санитарная норма по воздухообмену в течение часа (т.е.для комфортного нахождения в помещении воздух должен быть заменен не менее 12 раз).
• S – площадь вашей кухни.
• H – высота кухни.

Мощность зависит от объема помещения

Полученная в итоге величина и будет минимальной мощностью вытяжки. Если у выбранной вами модели мощность меньше – приобретать ее не стоит. А если больше – то запас по производительности вытяжному устройству не повредит. Правда, есть один нюанс, о котором мы расскажем в следующем разделе.

Вытяжка и уровень шума

Кухонные мощные вытяжки обладают одним весьма существенным недостатком – при работе они издают довольно сильный шум. Вряд ли вы сможете оценить шумность при демонстрации в магазине, потому вам на помощь придет инструкция.

В ней, как правило, указывается громкость, с которой работает вентилятор:

• Если громкость составляет 30-45 децибел, то устанавливать вытяжку в кухню можно.
• Если же уровень звука будет превышать 55 децибел – то такую вытяжку можно будет ставить, лишь в очень просторном помещении. В противном случае неприятные ощущения гарантированы!

Мы надеемся, что изложенные в этой статье рекомендации, описывающие, как определить мощность кухонной вытяжки и на какие факторы обращать внимание, помогут вам сделать верный выбор. Ведь качественная вытяжка – одно из непременных условий вашего хорошего самочувствия. По крайней мере – пока вы готовите на кухне!

По крайней мере – пока вы готовите на кухне!
