Оборудование и техника распиловки леса

Оглавление

Количество готового материала, цена распила

Выход полезного материала с хвойных и лиственных пород отличается в процентном соотношении. Для пиломатериалов, полученных с хвойных деревьев, характерны следующие показатели:

при условии, что операцию проводит профессионал, и используется дисковая пилорама, процент готового леса будет наиболее высоким (80-85%);
обрезной материал, который дают станки, составляет в среднем 55-70%;
необрезная доска при работе бензопилой оставляет до 30% отходов.

Цифры приводятся без учета готового отбракованного леса, количество которого может достигать 30%. Однако такой материал идет на изделия, допускающие определенный брак.

Лиственный кругляк дает 60% готового необрезного леса и около 40% обрезного. Это объясняется исходной кривизной кругляка. Можно увеличить количество получаемой продукции: для этого потребуются лесообрабатывающие станки различной направленности. Определенного рода приспособление может повысить количество пиломатериала на 10-20%. На один куб пиломатериала понадобится около 10 кубов лиственного кругляка. Цена на установку дополнительного оборудования окупится стоимостью готового леса. Специальные линии дают больший объем, но их использование целесообразно только на большом участке. Средняя цена распиловки леса на обычной пилораме составит примерно 150-180 рублей за кубометр досок.

Раскрой пиломатериалов

Перед началом раскроя на ленточной пилораме бревна необходимо сделать предварительные расчеты. Необходимо учесть направление режущих поверхностей, качество древесины, количество и размер будущей продукции. Неоднородность материала может усложнить задачу. Поэтому для избежания брака предварительно разрабатывают схему распила ствола дерева.

После того как бревно закреплено на полотне пилорамы составляется расчет по количеству будущей продукции. Для этого производят следующие замеры:

Дерево мысленно делят на 4 части и осматривают каждую отдельно. Качественной считается грань без дефектов, признаков плесени, сколов и повреждений от насекомых. Из нее делают самые лучшие материалы. Бруски часто напиливают из доски, вырезанной на худшей стороне бревна.
На линейке пилорамы выставляют размер диаметра заготовки. К этой величине добавляют высоту выпуклости. Она представляет собой разницу диаметров между вершиной и комлевой частью.
Рулеткой измеряют высоту верхушки дерева. Отталкиваясь от этой величины, рассчитывают первоначальный размер будущих материалов, включая прибавку на распил 2-5 мм.
Далее, поворачивают бревно на 900 и производят аналогичные вычисления.
Заготовку поворачивают таким образом, чтобы при распиле получилось наименьшее количество горбыля.

После того как произведены все необходимые замеры, и составлена карта раскроя бревна, определяются с технологией распиловки.

Типы распила бревна

Перед распиловкой круглого леса делают продольные срезы по бокам бревна, реже со всех сторон. Получившийся горбыль используют для производства двухкантного бруса и необрезной доски.

Меняя направление пилы по отношению к годовым кольцам на бревне можно получить пиломатериалы с уникальным рисунком. Качество таких досок будет отличаться. Этот момент учитывается при составлении схемы распила бревна.

Существуют следующие виды распилов:

Радиальный. Распил делается перпендикулярно рисунку колец. Разрез ценится тем, что получается доска с однородной текстурой и цветовой гаммой. Она имеет повышенную устойчивость к влажности и усушке. Такой материал считается самым качественным
Тангенциальный. Распил бревна производится параллельно или по касательной линии относительно годовых колец. Полученные доски отличаются низким качеством, но при этом имеют интересный рисунок. Материалы чувствительны к повышенной влажности, их использование рекомендуется в сухих условиях.
Рустикальный. Разрез выполняется под различными углами относительно бревна. Доска содержит различные дефекты в виде сучков и заболонь. Отличается средними показателями усушки и разбухания от влажности.
Поперечный. Разрез осуществляется по центру дерева поперек волокон. Доска имеет рисунок в виде среза годовых колец. Отличается низким качеством.

Для того чтобы получить наибольшее количество материала с минимальными издержками можно воспользоваться специальными программами или таблицей раскроя бревна на ленточной пилораме.

Обзор некоторых вариантов

Мы расскажем о двух самых популярных конструкциях, которые обеспечивают наилучшее качество при работе, и вы сами определите, что удобнее и предпочтительнее в вашем случае.

Самодельный вариант

Для начала рассмотрим, как изготовить приспособление для распиловки бревен бензопилой своими руками.

Инструкция по проведению работ имеет следующий вид:

Лучше всего использовать каркас от старой школьной парты или трубу квадратного сечения со стороной 20х20 или немного больше. В первую очередь изготавливаются два зажима, это элементы длиной 50-60 см, на одном торце которых приваривается поперечина с двумя отверстиями под стяжные болты и небольшим выступом посередине для зажима шины, сверху крепится элемент такой же конфигурации, на фото ниже показаны уже готовые элементы, как видите все довольно просто, и, имея под рукой сварочный аппарат, можно сделать их очень быстро.

Зажимы должны быть такого размера, чтобы ширина расположения болтов была немного больше, чем высота шины

Чтобы производить продольное пиление бревна бензопилой, необходима опорная рама, ширина которой должна быть на 7-8 сантиметров меньше длины, к двум из сторон перпендикулярно приваривается два элемента длиной 10 см, они должны быть чуть больше, чтобы в них заходили зажимы, в них надо установить два фиксирующих болта, для этого сверлится отверстие и привариваются гайки, чтобы в них закручивать крепеж, посередине приваривается ручка для удобства перемещения. Система собирается следующим способом: вначале зажимы вставляются в пазы, после чего вставляется шина бензопилы и тщательно фиксируется. Расстояние подбирается в зависимости от того, на какой толщине необходимо проводить пиление. Чтобы понять, как это делается, посмотрите на фото, где показана конструкция в собранном виде, цена вопроса – несколько металлических элементов и аренда сварки на час.

Так выглядит устройство после сборки

Теперь расскажем, как распилить бревно на доски бензопилой с помощью данной конструкции:

Вам понадобятся два козла, которые будут служить опорами, они должны быть такой высоты, чтобы обеспечивать удобство работы. В качестве направляющей лучше всего подойдет надежная металлическая рейка или прочная доска. Можно изготовить этот элемент из уголка или других металлических изделий. Снизу ставится бревно, которое нужно выставлять на нужную высоту, после чего можно начинать работу. После первого прохода бревно приподнимается на нужную высоту, и процесс повторяется.

Работа производится достаточно просто, главное – выставлять все точно и фиксировать надежно

Готовое решение

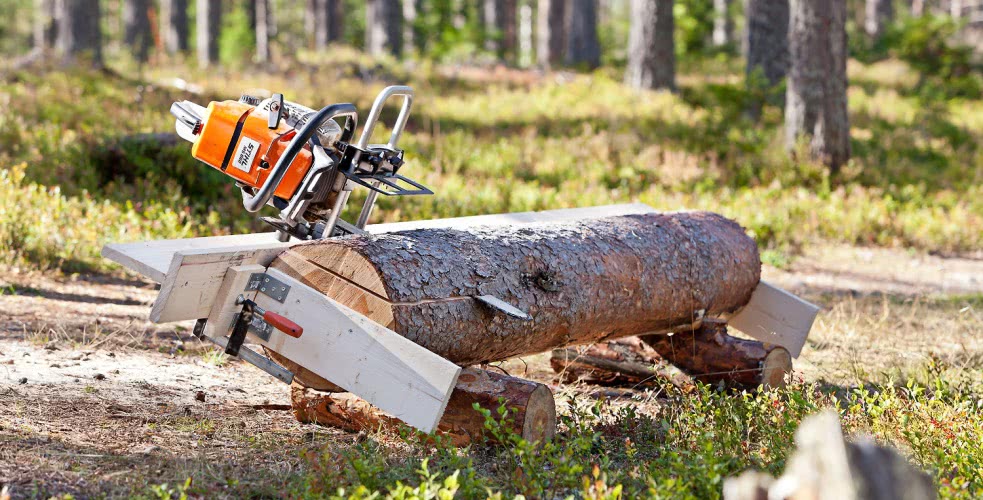

Очень популярен вариант Биг Милл Тимберджиг, это специальный комплект для оборудования мини пилорамы. Распиловка бревна на доски бензопилой с помощью этого устройства проста и эффективна.

Приобретая данный вариант, вы получаете все необходимое, расскажем о том, как организовать резку бревен:

Конструкция очень продумана и отличается простотой и надежностью

Вначале нужно соединить между собой две прочные и ровные доски, в результате у вас должна получиться Т-образная конструкция. Это будет упорная линейка. Далее сделайте два Г-образных упора, в комплекте поставки есть уголки, которые предназначены именно для этих целей. Подкатите бревно и расположите его на удобных и надежных брусках. К его торцам саморезами прикрепить опоры, использовать гвозди не стоит, так как их намного сложнее вынимать впоследствии. Далее к установленным деревянным опорам крепится линейка, это делается посредством зажимов, которые также идут в комплекте, при этом помните, что линия пропила идет не по краю направляющей, а на 10 миллиметров выше. Перед тем, как осуществить распил бревна на доски бензопилой, советуем приподнять одну сторону примерно на 30 градусов, так работать будет намного удобнее. Зафиксируйте данное положение с помощью двух опор, если вам что-то непонятно в описании, посмотрите на фото, на нем все показано наглядно, кроме того, в комплекте всегда идет инструкция с подробными схемами.

Как распустить бревно на доски бензопилой? Данное устройство позволяет делать это легко и быстро

Раскрой дерева

Перед тем как выбрать инструмент, необходимо определиться с видом распила, ориентируясь на годовые кольца бревна. Выделяют несколько видов:

радиальный (по радиусу);
тангенциальный (спил параллелен одному радиусу, касается годовых колец);
волокна располагаются параллельно относительно производимого раскроя.

Среди способов распила выбирается тот, который наиболее подходит для конкретного случая:

Вразвал. Распиловка леса таким способом производится для лиственных деревьев с небольшой толщиной ствола, считается простейшей обработкой. Выход: необрезные элементы и горбыли.
Если имеется еще один лесообрабатывающий станок, то есть возможность раскроить до 65% материала для выхода одинаковых по ширине обрезных досок. Сначала выпиливается двухкантный брус и доски с боков, а затем из бруса получается некоторое количество обрезного пиломатериала.
Более специфические методы – секторное и сегментное распиливание. Количество элементов в первом методе варьируется от 4 до 8, и зависит от толщины ствола. После разделения из каждого сектора напиливают элементы по тангенциальной или радиальной линии. Второй способ начинается с выхода бруса из центральной части, а из боковых сегментов по тангенциальному направлению напиливаются доски.
Для индивидуального распила дерева подходит круговой метод. Он основан на повороте бревна по продольной линии на 90° после каждой отпиленной доски. Это позволяет следить за качеством древесины и своевременно удалять пораженные участки ствола.

Это интересно: Как из бензопилы сделать снегоход: выбор двигателя, сборка

Конструкция насадки бензореза

Устройство такой насадки выглядит как подшипниковый узел с вращающимся валом и шкивом. В движение узел приводится с помощью ременной передачи. На конце узла расположен специальный механизм для крепления кругов. Используя данную насадку и круги, предназначенные для резки камня, металла, древесины, бензопилу можно легко превратить в мультиинструмент.

Ещё одной удачной насадкой на бензопилу, является дебаркер. Насадка позволяет не только улучшить эффективность распила брёвен бензопилой, но и снимать с них кору, вырезать пазы и делать многое другое.

Дебаркеры на бензопилу бывают барабанного и дискового типа. Все они отличаются своей функциональностью и возможностями.

Распространенные ошибки и способы исправления

Мастерам известен ряд ситуаций, отрицательно влияющих на процесс обработки материала.

При входе в материал пила скачет вверх, но после этого работает нормально, в конце падает мощность. Причиной часто бывает большой угол заточки зубьев, его необходимо уменьшить на 5 градусов.

Входя в древесину, пила поднимается, потом мастера получают кривую доску. Причина – угол заточки превышает норму, а разводка недостаточна. Нужно увеличить угол заточки на 4–6 градусов, а развод немного увеличить.

После нырков, пила идет ровно, распиловщика называют несколько причин: затупление режущего полотна, малый угол заточки. Если форма зуба соответствует эталону, надо увеличить угол заточки.

Пила идет с постоянными нырками. Малый угол заточки при недостаточной разводке.

На поверхности досок большое количество опилок, увеличена разводка зубьев.

Опилки горячие и спрессованные – заниженный развод.

Пропил получается в виде волны. Если пила довольно острая, то недостаточна разводка. Слишком малая разводка иногда приводит к обрыву пильной ленты.

Полотно трескается у своей задней кромки. Задние упоры роликов, в них лежит бревно, находятся далеко от задней кромки. Необходимо установить расстояние менее 0,3 мм.

Накат опилок на полотно пилы. Малая разводка зубьев, нужно увеличить развод.

Накат опилок на внутреннюю поверхность зуба, на полотне их нет. Плохая заточка зубьев (большая скорость подачи, излишней съем металла). Дополнительные причины – угол заточки велик, пилу использовали после затупления полотна.

После заточки у впадины зуба полотно трескается. Нарушена геометрия зуб или небрежно заправляется камень для заточки.

Выбор ленточной пилы

Вместо предисловия

Бревна могут распиливаться с помощью ручного инструмента, либо на различном профессиональном оборудовании, применяемом в промышленных масштабах.
Прямое влияние на стоимость готовых пиломатериалов оказывают их характеристики, а именно толщина материалов и количество отходов, оставшихся в результате производственного процесса.

Промышленный станок для распилки бревен на доски

Чтобы сократить количество отходов, в промышленных масштабах распиловка бревен производится по специальным схемам.В бытовых условиях иногда возникает необходимость в самостоятельной распиловке бревна, поэтому первоначально следует ознакомиться с ними.

Какое оборудование применяется

В производственных условиях для распиливания бревен используют различный профессиональный инструмент и специальное оборудование, выбираемое в зависимости от:

длины материала;
его толщины;
качества, предъявляемого к продукции.

В бытовых условиях обычно оно недоступно, но успешно заменяется обычной бензопилой, деревообрабатывающим станком с циркулярной пилой или же ручной ножовкой по дереву.

На предприятиях, занимающихся производством пиломатериалов, применяются линии по распиловке древесины. Данное оборудование высокопроизводительно и позволяет получить качественный продукт.

Пилорама — машина для резки бревен на доски

К одному из видов лесопильного оборудования относится пилорама – деревообрабатывающий станок, на котором установлены рамные пилы. После обработки получают в итоге брус и обрезную доску.

В качестве сырья могут применяться бревна лишь определенного размера:

длина не должна превышать 7 м;
диапазон размера диаметра намного шире и составляет от 150 до 800 мм.

Доска из боковой части бревна называется горбыль

Кругляк также распиливают на круглопильных станках, называемых циркулярками или дисковыми пилами. Такие станки подразделяются на:

Однопильные	Применяют для работы с материалом небольшого размера и низкого качества.
Многопильные	Предназначены для работы с крупным материалом.

Наиболее часто бревна обрабатываются на ленточных пилорамах, позволяющих распиливать кругляк как горизонтально, так и вертикально. Благодаря высокому качеству распиловки бревен, после получения конечного материала остается очень мало отходов.

Но это далеко не весь перечень оборудования, применяемого для масштабного изготовления пиломатериалов. Существуют и узкоспециализированные станки, которые используются лишь в определенных отраслях деревообработки.

Вагонка блок-хаус – доска под бревно

Основные виды и способы раскроя древесины

Метод пиления бревен выбирается в зависимости от породы древесины и того, какая в итоге заготовка должна получиться.

параметры, определяющие размер;
форму;
поверхностное качество;
предъявляемые требования.

Бревна могут распиливаться относительно расположения годичных колец.

Всего же таких видов распиловки три:

Радиальный — по радиусу годичных колец, при этом работа проводится с особой четкостью.
Тангенциальный — бревно распиливается к годичным кольцам по касательной, параллельно одному из радиусов.
Параллельно-образующий – раскраивание происходит параллельно направлению волокон.

Как распилить бревно на доски бензопилой самостоятельно

В зависимости от того, в каком направление распиливаются бревна, подразделяют и способы их распиловки:

В развал — подразумевает пропиливание бревна в нескольких местах по всей его плоскости. Они, при этом, должны располагаться параллельно друг к другу. Это самый простой способ обработки, позволяющий в конечном итоге получить пару горбылей и необрезную доску.
С брусовкой позволяет сначала получить боковые доски и брус, который при необходимости распиливается на одинаковые обрезные доски. Данный способ позволяет раскроить чуть больше половины всего сырья. Недостаток — обработка кругляков требует использования двух лесопильных станков.
Сегментный — из центра бревна будет выпилен брус. Данное название обусловлено тем, что по бокам бревна остаются два сегмента, которые впоследствии раскраиваются на тангенциальные доски.
Секторный — кругляк в этом случае распиливается на сектора. При этом их количество зависит от диаметра бревна и варьируется от 4 до 8. Далее полученные фрагменты распиливаются на радиальные или тангенциальные доски.
Круговой — предназначен для индивидуального раскроя бревен. При этом производится отделение здоровой древесины от пораженной.

Следует заметить, что три последних способа, в отличие от двух предыдущих – основных, применяются достаточно редко.

Инструмент и оборудование

В производство идут стволы и большого размера ветки. Весь материал разбивается на группы по толщине и наличию коры. Часто предприятия по переработке леса имеют цеха рядом с местом заготовки, в которых устанавливаются станки для первоначальной обработки дерева.

Ручная окорка леса

Не прошедший этап окорки лес может применяться на устройстве перекрытий или в качестве конькового бруса в соответствующем интерьере, или как опорное приспособление в ходе строительства.

Промышленная окорка леса

Если запланирован другой вариант использования дерева, то проводится распиловка, на выходе дающая следующие сегменты:

необрезные и полуобрезные (черновой материал, из которого монтируют основы пола, стен или потолка);
обрезные (предназначены для чистового настила).

Распил может осуществить выездная организация, у которой имеется весь необходимый инструмент.

Карта распиловки дерева

Рациональное использование материала обеспечивается соответствием с картой распиловки. Это позволяет уменьшить себестоимость за счет отходов, процент которых карта позволяет значительно сократить. Применяемый инструмент и виды лесообрабатывающего оборудования зависят от объема, желаемого качества и размера готового пиломатериала.

Станок для распиловки леса

Чаще всего используют циркулярную пилу и различные станки:

циркулярка за счет дисковой пилы позволяет выполнить точные надрезы различной направленности. Подходит как для профессионального, так и для домашнего применения, прекрасно справляется с диаметром кругляка выше среднего;
бензопила;
станки для чистого снятия коры;
распиловка на ленточной пилораме дает возможность обработки плотных бревен, считается самой популярной, так как выход дает качественный материал и небольшой объем отходов;
дисковый станок: производство двухкантного бруса и необрезных досок;
рамная пилорама не нуждается в фундаменте, технология с ее использованием позволяет установить оборудование в непосредственной близости к месту вырубки;
тонкомер обрабатывают универсальные станки, выход дает качественные стройматериалы даже из низкосортных хлыстов;
распиловка круглого леса на крупном деревообрабатывающем предприятии должна производиться с наибольшим количеством пиломатериалов, отличающихся от остальных особым качеством и точными размерами. Для этой цели устанавливают специальные линии, предназначенные для распиловки.

На пилораме получают брус и обрезную доску благодаря разрезу бревна длиной до 7м и диаметром 15-80см по продольной линии. Циркулярная пила имеет один или несколько дисков, обрабатывает разный диаметр леса соответственно их количеству.

Пилорама

Если в домашних условиях необходимо обработать небольшой объем древесины, то можно воспользоваться обычной бензопилой.

С чем предстоит столкнуться при распиле бревен?

Проходят века и тысячелетия, появляются новые материалы и технологии, а дерево, камень и металл как были, так и остаются основными материалами, используемыми человечеством в своих нуждах. Изделия из них окружают нас везде, где бы мы ни были, куда бы ни пошли.

Особенно примечательно дерево, создающее везде атмосферу уюта и комфорта. Металл и камень более холодны и лаконичны, а вот дерево даже на ощупь теплое. Поэтому и используются два первых материала чаще в виде несущих конструкций, а дерево в отделке интерьера, правда, после приведения в соответствующий вид.

Перед тем, как правильно распилить бревно, необходимо его осмотреть. Если на внешней стороне дерева нет никаких существенных изъянов, то обработку можно произвести быстро и практически без потерь древесины.

Бревна необходимо распиливать таким образом, чтобы полученные материалы имели равную плотность. А для этого нужно помнить, что древесина на северной стороне ствола отличается более высокой плотностью, чем на южной. Распил бревна вдоль начинается со снятия горбыля, эта часть снимается с двух сторон дерева, чтобы получился брус, который не будет кататься.

На одну срезанную сторону мы кладем полученный брус, а другая смотрит вверх, с нее и начнется распил. Теперь можно оставшееся бревно разделывать на соответствующие пиломатериалы либо доски равной толщины. На выходе мы получаем набор необрезных досок, в которых необработанная кромка (иногда даже с корой дерева) должна быть потом срезана ручной пилой. Вот теперь можно считать работу завершенной.

Распил бревна на доски бензопилой по отметкам

Как показано в ролике ютуб-канала «Глухари. Второй канал«, перед распилом этим способом бревно очищают от коры, укладывают на прокладки и крепят двумя шурупами.

Крепление бревна на шурупы

Уровнем делают разметку. Наносят две вертикальные линии на торцах бревна.

Разметка торца бревна

По разметке натягивают разметочный шнур или ставят метки, а после этого соединяют их линейкой.

Использование разметочного шнура

Разметка бревна линейкой

Первый пропил бревна делают по разметке.

Первый пропил бревна

Углубленный пропил бревна

Окончательный пропил бревна

Перед последним проходом на бревно для страховки надевают удавку, только после этого удаляют крепёжные шурупы.

Удаление крепёжных шурупов

Бревно, распиленное на две части

Видео, как распилить бревно бензопилой по отметкам:

Как распилить бревно поперек

Если вы планируете распилить ствол поперек, а затем чурбаки распустить на доски — это нецелесообразно. Обычно поперек распиливается бревно, предназначенное для заготовки дров.

Бревно, распиленное поперек часто используют для изготовления садовых скамеек, столов. Красиво смотрятся садовые дорожки, оформленные распиленным деревом.. В таком случает производят распиловку на диски толщиной 10-15 см.

Расположите бревно на крепких устойчивых козлах высотой 60-80 см.
Если планируете удалить кору дерева — сделайте это до начала распила.
Сделайте неглубокий пропил, который послужит вам направляющей канавкой.
Поверните бревно на 90º так, чтобы шина пилы шла по канавке.
При распилке бревна на чурбаки предварительно сделайте насечки топором.
Произведите распил бревна. Дальнейшая обработка материала зависит от области его применения.

Правила безопасности при распиловке древесины

Пользуйтесь наушниками, очками, респиратором, перчатками и плотной одеждой.
Не допускайте присутствия детей на рабочей площадке.
Имейте под рукой аптечку — дисковые и цепные пилы являются инструментом повышенной опасности.
Не используйте дисковую электропилу без защитного кожуха.
Не заливайте топливо в горячий бак бензопилы, дождитесь, пока он немного остынет.
Бензопилу запускайте на земле с задействованным тормозом цепи. Отпускайте тормоза цепи только перед началом пиления.
При работе держите пилу за ручку дуги, продвигая ее вперед по направляющей. Не давите сильно на пилу — она должна продвигаться свободно.
При обрезке деревьев цепной пилой позаботьтесь о лестницах — при работе пилу нельзя поднимать выше уровня плеч.
Если вы не левша — устанавливайте бревно с правой стороны от вас.

Как правильно распилить бревно. Видеоуроки.

Работа с помощью системы распиловки Тимберджиг.

Распиловка круглого леса: карта раскроя, необходимый инструмент
