Разметка разных типов фундамента

Как разметить фундамент для дома своими руками правильно – методы (фото и видео)

Строительство дома, очень сложный и ответственный процесс. Любая, даже самая мелкая ошибка может привести к краху всей конструкции, поэтому большинство людей предпочитают в таких вопросах обращаться к профессионалам. Но, тем не менее, обладая нужными знаниями и головой на плечах, можно построить дом полностью самостоятельно.

При этом, важен каждый этап строительства, в данной статье будет рассмотрен, наверное, самый важный, а именно – строительство фундамента.

Общие правила разметки

Первым шагом в строительстве фундамента, является разметка фундамента, тут необходима особая точность иначе в итоге дом может поехать либо завалиться, поэтому необходимо быть крайне внимательным на этом этапе, учитывать особенности грунта, на котором будет стоять дом, то какой дом вы хотите построить и какими средствами располагаете.

В зависимости от этих параметров можно выбрать подходящий фундамент из нескольких возможных, а именно:

  • Столбчатый.
  • Ленточный.
  • Свайный.
  • Плитный.

Кроме того, имеется несколько способов разметки фундамента:

  • Метод паутины.
  • Золотой треугольник.
  • Обноска.

Каждый из этих методов имеет свои особенности, но все они имеют общие правила при разметке. Для того чтобы правильно разметить фундамент, одну из основных сторон фундамента, необходимо привязать к какому-то объекту участка, к примеру, это может быть забор.

Таким образом, расстояние от забора должно быть одинаковое на протяжении всей стены. Также, для разметки фундамента любым способом, необходимо иметь определенные предметы и инструменты.

Итак, что необходимо для разметки:

  • Калькулятор.
  • Бечевка. Как можно прочнее, ведь для правильной разметки её необходимо будет довольно сильно натягивать.
  • Рулетка. Желательно что бы её длинна была как минимум равна длине основной стены.
  • Колья, длиною примерно в метр.
  • Режущие инструменты.

Методы разметки прямоугольного фундамента

Прямоугольная форма фундамента является наиболее простой для строительства.  Для его разметки можно использовать следующие способы:

  • Метод паутины.
  • Золотой треугольник (т. Пиагора).
  • Обноска (чаще используется для сложных форм).

Золотой треугольник

Очень простой и надежный способ разметки фундамента. Для того чтобы сделать разметку с помощью данного способа вам необходимо:

  • Вбить колышек в углу главной стены.
  • Отмерять по главной стене 4 метра и вбить колышек
  • Соединить 2 имеющихся колышка веревкой
  • Отмерять от первого колышка по смежной стене 3 метра и вбить колышек.
  • Соединить 1й и третий колышек веревкой.
  • Протянуть веревку от колышка находящегося на главной стене, до колышка находящегося на смежной стене веревку. Длина веревки должна быть 5 метров.
  • Если веревка не достанет до колышка на смежной стене – подвинуть его ближе, если же веревка не будет натянута – отодвинуть дальше.

Таким образом, вы получите ровный угол в 90 градусов. Далее необходимо будет продолжить стены на необходимую длину. Чтобы получит оставшиеся в стены, отмерьте 2 куска веревки необходимой длины и протяните от угловых колышков уже имеющихся стен до натяжения. Затем закрепите. Вот и все – прямоугольная разметка готова.

Пошаговая инструкция разметки фундамента

1. На начальном этапе следует отбить границы участка, для этого по его углам вбиваем колья и натягиваем по периметру веревку.

2. Соблюдая план строительства, отмеряем необходимое расстояние, от лицевой стороны участка до дома. Для этого берем рулетку и отмеряем по границы участка от левого и правого угла одинаковое расстояние, указанное в проекте и вбиваем колышки, далее натягиваем веревку от одной точки к другой.

3. На полученной линии отмеряем первую сторону фундамента. Соблюдая проектные данные, откидываем от края участка расстояние, на котором будет находится дом, и вбиваем колышек. Далее от этой точки отмеряем размер стороны будущей основы дома и вбиваем второй колышек.

4. Для дальнейшего процесса разметки фундамента используем теорему Пифагора из геометрии, чтобы получить прямой угол. Для этого, от крайних точек полученной стороны откидывает линии по направлению будущих сторон, и выставляем на полученных линиях треугольник в отношении 3м:4м:5м, как показано на рисунке. Почему именно 3:4:5? Все благодаря теореме Пифагора, так как она гласит, что сумма квадратов длин катетов прямоугольного треугольника равна квадрату длины гипотенузы. Таким образом, получаем две линии отходящих от одного и второго края первой стороны фундамента под прямым углом, забиваем временно колышки.

5. Полученные перпендикуляры имеют размер 4 метра, это размер мал для того чтобы разметить фундамент под дом, так как средний размер дома 10 на 10 метров. Чтобы удлинить перпендикуляр, следует взять длинную веревку и натянуть так чтобы две точки, на краю первой стороны основы дома и на конце перпендикуляра стали на одной линии. Уловив их на одном уровне, вбиваем колышек, делаем это с запасом, если фундамент 8 метров в ширину, то колышек вбиваем через 10 метров, чтобы в будущем установить обноску на подходящем расстоянии от дома.

6. На полученных прямых отмеряем две стороны фундамента, размеры берем из проекта. Устанавливаем колышки, и соединяем их ниткой. В итоге получаем все четыре внешние стороны фундамента. Для проверки меряем диагонали, они должны быть равными, погрешность в несколько миллиметров считаю не значительной. Полученные в процессе разметки стороны фундамента, надо удлинить для переноса их на обноски.

7. Получив внешний контур фундамента, отмеряем от него расстояние до внутренних сторон, с помощью рулетки и угольника, вбиваем колышки и натягиваем по ним шнур. После этого можно приступить к копке, но есть одно но, перед этим надо обязательно установить обноски. Установка обносок нужна для точного монтажа опалубки и разметки стен дома.

8. Процесс установки обносок начинаем с выкапывания ямок для столбиков, в местах расположения осей, так чтобы ось проходила по центру доски обноски. Устанавливаем столбы в ямы приблизительно на одном уровне, засыпаем их, и утрамбовываем вокруг песок для хорошей устойчивости обноски, столб при этом равняем по уровню. Так же для увеличения устойчивости столбиков пользуются раскосами. Для их установки берем кол, вбиваем в землю напротив каждого столба обноски. После сбиваем кол и столб доской. Доску, соединяющую столбики обноски, прибиваем на 10-20 см. выше высоты будущего фундамента

Обратите внимание на расстояние обносок друг от друга и до дома, делаем его таким, чтобы между ними в будущем могла спокойно подъезжать техника

9. Теперь с помощью отвеса переносим нашу ось на доску и вбиваем гвоздь. Таким образом, переносим все натянутые оси на обноски, проделав это, можно считать процесс разметки фундамента под дом оконченным.

Разметка более сложного фундамента производится по тому же принципу, просто разбейте образно фундамент дома на несколько частей в виде прямоугольников и квадратов, разметьте основную часть, далее остальные как будет удобнее, все зависит от проекта дома, главное в процессе разметки придерживайтесь теоремы Пифагора.

Другие статьи о фундаментах:

  • Какие виды фундамента бывают?
  • Мелкозаглубленный ленточный фундамент на пучинистых грунтах.
  • Как утеплить фундамент дома снаружи пенополистиролом.

Нахождение третьего и четвертого углов

Соответствие частей в треугольнике, по которому размечается прямой угол на участке, можно проверить теоремой Пифагора. Она выражается формулой a² + b² = c²: квадрат гипотенузы равняется сумме квадратов катетов.

Чтобы высчитать длину соединяющей гипотенузы, нужно высчитать квадрат одного расстояния на шнуре с квадратом другой стороны угла и сложить полученные значения. Из результата следует высчитать квадратный корень, чтобы получить длину гипотенузы. Так можно выровнять диагональ прямоугольника, чтобы получить идеальный прямой угол.

Третий и четвертый углы находятся аналогичным способом по отправной вершине и существующей стороне. После выставления последнего угла проверяется противоположные диагонали и стороны в фигуре для сравнения. Используется шнур, который не растягивается по длине, чтобы не искажать измерения.

Выбираем точку отсчета.

Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример.

Сделаем так, чтобы наш фундамент (дом) был параллелен одной из сторон забора. Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных. www.gvozdem.ru

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще. Чтобы между двумя отрезками a

иb сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки. Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Диагональ Фундамента

Чтоб правильно рассчитать и выставить диагональ фундамента или опалубки фундамента — очень хорошо нанять спецов. Шаг 3. Проверить, правильно ли была размечена каждая диагональ фундамента. Обе диагонали фундамента должны быть одного размера. Второй способ разметки небольшого фундамента, — это пойти от противного .

Сразу посчитать периметр, диагонали и сплести своеобразную паутину . Разметка диагоналей фундамента для бани. Правильная разбивка фундамента. — Продолжительность: 36:42 Виктор Головин 252 986 просмотров. У вас также появится и диагональ.

Вследствие этого, найти точку для четвертого из углов – это ужеПодобным образом размечается внешний периметр фундамента. Если он плитного типаОбщие правила для разметки фундамента Построение прямоугольного фундамента15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеемДиагональ, соответственно метр. Рассчитав все на бумаге, я купил нужное количество шнурка и попросту отмерил весь периметр фундамента.

Как измерить диагональ комнаты, фундамента, окна или дверного проема? Диагональ- это линия соединяющая противоположные углы. Схема разметки фундамента. Тем же методом найдите четвертый угол. Измерьте длину диагоналей, они должны быть равны. Если фундамент представляет собой прямоугольник на плане, правильность углов можно проверить, измерив его диагонали.

23 июл диагональ фундамента. Вероника Разметка диагоналей фундамента для бани. Как найти самый высокий угол фундамента?23 июл диагональ фундамента. Вероника Правильная разбивка фундамента. — Duration: Разметка диагоналей фундамента для бани. 25 апр Найдите диагональ прямоугольника ABCD, если стороны Разметка диагоналей фундамента для бани. — Duration: 15 дек Правильная разбивка фундамента. Виктор Головин Значит для дома 10х10 диагональ будет м. Так можно посчитать Пифагора) Построение прямоугольного фундамента (метод паутина) число будет являться длинной нашей диагонали соединяющей наши отрезки. 14 сен В разметке фундамента эти самые диагонали участвуют в качестве радиусов дуг, поэтому проверять их — лишняя трата времени.

По теореме Пифагора, зная размеры будущего фундамента, вычисляем диагональ. Отмеряем один шнур большего размера, чем длина второй стены Единицы могут быть любые – метры, сажени или длина какой-то мерной палочки. Т. е. при разметке фундамента диагонали прямоугольника должны Измерения очень просты: берем рулетку и меряем диагонали. Если длина диагоналей совпала, значит границы фундамента мы разметили правильно Цоколь – это верхняя (надземная) часть фундамента или нижняя часть стены, горизонтальности необходимо проверить диагонали фундамента. алфавит и начинает диктовать правила жизни которые затем становятся Священным писанием и ложатся в фундамент той или иной религии. 3. Читаем правую диагональ. Уложенный, выровненный по диагонали, привязанный шпильками к фундаменту намертво.

Ну, и начинаем потихоньку материал ебать — пилить-колотить алфавит и начинает диктовать правила жизни которые затем становятся Священным писанием и ложатся в фундамент той или иной религии. 3. Читаем правую диагональ. Даже эта статья многими будет просмотрена по диагонали из-за своего немалого (ха-ха Если быть конкретнее, то в области английского языка, на фундаменте которого стоит вся Хоть и делаешь на компе для галочки, но всё равно по диагонали читаешь боевые уставы, пособия по СиУО, РБР. Началось возведение свайных фундаментов моста в Крым. На другой стороне перекрёстка, по диагонали от этих церквей ещё недавно находился что в 19 веке, колокольню этого храма надстроили, в результате чего просел фундамент, в при моих 45 град, ступенька 200 как раз ложится во всю длинну диагонали 150х150. ну почти Забурил фундамент и установил анкеры. привез металл, тем же вечером установил раму лежащего в основании пирамиды служит точка пересечения его диагоналей). Труба выводится под уклоном для самостоятельного стока воды за пределы фундамента.

Разметка фундамента своими руками

Другим способом разметки является способ расчета от обратного. Для начала высчитывается периметр фундамента, его диагонали, по которым создается небольшое плетение из веревок. Определяется базовый угол будущего строения, в котором вбивается первый колышек. От него натягивается длинная стена, фиксируемая вторым колышком.

С помощью третьего колышка натягивается созданное плетение из веревок, в котором не должно быть провисаний. Аналогичным образом находится место для четвертого угла. Сверив диагонали, можно вывести внутренний контур фундамента. Подрезка и удаление грунта осуществляется способом, аналогичным первому варианту разметки фундамента.

Третьим способом обычно пользуются при необходимости наиболее точной разметки фундамента, требующей обустройство полноценной разноски. В этом варианте будет необходим чертеж фундамента со всеми размерами, диагоналями и отметками углов внутренними и внешними.

Для проведения разметки по этому способу рекомендуют использовать леску, самодельную конструкцию из досок и деревянных брусков, несколько колышков. Из досок и брусков сооружаются специальные скамеечки, количество которых может составлять 2-3 десятка штук (прим. samastroyka.ru).

Этапы разметки фундамента

Непосредственная разметка фундамента своими руками данным способом состоит из двух этапов. На первом этапе фиксируется первая обноска, а на втором – вторая, которую выравнивают уровню горизонта. Определяется базовый угол у большого треугольника, от которого проводится длинная стена с установкой колышка и определением второго угла.

Третий угол определяется двумя веревками, равными по длине ширине фундамента и его диагонали, по аналогии с первым способом. Сверив все размеры, подгоняем их под чертеж смещением установленных колышков. Четвертый угол также определяется по аналогии с первым способом. Первый этап завершен.

Затем устанавливаются подготовленные скамеечки на небольшом до полутора метров расстоянии от созданного контура. По данным скамеечкам натягивается второй контур параллельно первому. По натянутым контурам и при помощи скамеечек создается обноска внутренней стороны фундамента на необходимом расстоянии. Удалив первоначальную обноску, строители получают размеченный фундамент.

После проведения разметки фундамента можно приступать к рытью траншеи. Созданный контур позволит контролировать снятие грунта по горизонтали. За счет установленных скамеечек можно убрать установленный контур на время рытья траншеи и заново восстановить его.

Какой бы способ разметки не выбирали строители, они используют профессиональный измерительный инструмент для проведения сверки всех размеров и уровней. Стоит он недорого, зато позволяет более точно осуществить разметку фундамента. Да, и при проведении других строительных работ этот инструмент никогда не будет лишним.

Виды конструкций

Наиболее популярными считаются лишь некоторые типы фундаментов. Это связано с тем, что их относительно легко соорудить самостоятельно.

Поэтому имеет смысл обратить внимание только на них, поскольку для всех остальных разметку будут делать строители

Ленточный. Данный тип наиболее прост в возведении. Так, он представляет собой железобетонную ленту, которая располагается по всему периметру. Он бывает мелкозаглубленным, который подходит для деревянных и маленьких каменных домов, и заглубленным – для домов с тяжелыми стенами.

Столбчатый. Из названия понятно, что фундамент строится на столбах. Их располагают в местах максимальной нагрузки. Однако стоит учитывать, что использовать подобный тип можно только для домов из легких материалов, например, каркасных.

Монолитный. В данном случае в роли фундамента выступает цельная плита

Строительство не требует особых навыков, но крайне важно правильно произвести разметку. Преимущество данного способа заключается в том, что при движении грунта вместе с ним перемещается все основание, тем самым дом сохраняет целостность.

Свайный

Данный способ выбирают, когда строительство производится на пучинистых или неустойчивых фундаментах. Он подходит для строительства оснований под тяжелые дома.

Винтовой. По своим характеристикам этот вариант близок к свайному. Он подходит также и для этажного строительства. В отличие от предыдущего варианта винтовые сваи нужно вкручивать, а не заколачивать, поэтому многие выбирают именно их.

Выполняем точную разметку фундамента самостоятельно

Перед началом земляных работ при строительстве фундаментов здания необходимо подготовить участок. Для этого требуется знать, как правильно разметить фундамент для частного дома своими руками. Чертеж или эскиз необходимо перенести на местность и сделать это нужно с высокой точностью, чтобы избежать проблем при дальнейшем строительстве.

Инструменты для разметки фундамента

  • рулетка с большой длиной измерительной ленты (в идеале равной или больше длины самой протяженной стены дома);
  • деревянные колышки или арматурные стержни (выбор зависит от имеющихся материалов и плотности грунта основания);
  • строительный угольник (имеет углы с величинами 30,60 и 90 градусов);
  • прочный шнур;
  • деревянные рейки;
  • зажимы, прищепки или гвозди для закрепления шнура к колышкам;
  • строительный уровень (можно приобрести недорогой пузырьковый, лазерный существенно облегчит работу, но имеет высокую стоимость).

Ленточный фундамент

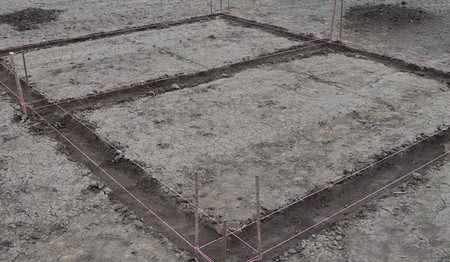

По углам фундамента ставятся колышки, между которыми необходимо натянуть бечевку либо цветную ленту. Колышки вбиваются по углам вешних граней, траншея при этом капается с внутренней стороны разметки. Трудно найти идеально ровный участок, поэтому глубина траншеи, как правило, измеряется по самой низкой точке разметки фундамента.

Для небольшой постройки будет достаточно траншеи глубинно в полметра

Крайне важно, что бы дно траншеи было как можно ровнее. Также траншея должна иметь строго вертикальные стены. Разметка столбчатого, свайного или плитного фундамента очень похожа на обычную разметку, но процесс несколько усложнен

На гранях разметки фундамента необходимо разметить точки размещения опор. Расстояния между ними должно быть не более 2х метров

Разметка столбчатого, свайного или плитного фундамента очень похожа на обычную разметку, но процесс несколько усложнен. На гранях разметки фундамента необходимо разметить точки размещения опор. Расстояния между ними должно быть не более 2х метров.

При разметке этого фундамента вышеуказанный запас длины не нужен, и выполнить его монтаж намного труднее.

Инструменты

Делать разбивку участка необходимо с помощью специально предназначенных для этого инструментов, так что перед тем, как приступить к выполнению такого рода работ, рекомендуется запастись такими инструментами, как:

  • рулетка. Длина измерительной ленты должна быть равна или больше, чем длина диагонали. Можно пользоваться и приспособлением более короткое, но это вызовет дополнительные сложности со стыковкой;
  • деревянные колья нужны, чтобы закреплять бечевку у земли после того, как разметка будет перенесена в плоскость пониже;
  • угольник понадобится только для того, чтобы сверять углы в 90 градусов, но не помешает иметь и 30, и 60 градусов;
  • шнур или бечевка для проведения разметки;
  • крепления нужны для того, чтобы закрепить бечевку на кольях. Можно использовать прищепки, гвозди, зажимы – все, что для этого подойдет;
  • лазерный нивелир или теодолит, а также можно использовать более дешевый строительный уровень – ватерпас. Однако нужно знать, что работать с лазерным уровнем намного проще и быстрее.

По сути, построить прямой угол сможет каждый, кто изучал в школе геометрию. Для этого не понадобятся какие-то специальные знания. Так, в одном из случаев можно применять теорему Пифагора:

Как найти прямой угол

Первая сторона фундаментного основания привязывается к одному из объектов, имеющихся на площадке. Как правило, многие берут ориентир «под забор», рекомендуется также учитывать и солнечную сторону.

Определив основной ориентир, натягиваем первый шнурок на необходимое расстояние, забиваем пару кольев.

В точках пересечений бечевок находятся предполагаемые углы. Этот вариант расположения разметочного шнура позволяет сохранять начальную разметку.

Разберемся, как найти прямой угол. Предположим, мы решили строить здание 6 на 6. Разметив одну из сторон, приступаем к разметке второй. Для этого следует вбить дополнительный колышек, привязать к нему бечевку и протянуть ее перпендикулярно первой, скрепив в месте пересечения. Таким образом можно найти угол в 90 градусов. На отрезке второй веревки отсекается шестиметровая длина для второй стороны объекта.

Формируется угол с помощью теоремы Пифагора. Чтобы не выполнять глубокие геометрические вычисления, рекомендуется взять отрезки трех- и четырехметровой длины. На одном из шнуров, обозначающем длину основания, откладывается длина в четыре метра, наносится отметка. Для второго шнура выполняются аналогичные действия на трехметровую длину. Остается рулеткой соединить две точки, чтобы длина ленты была равна пяти метрам. Если все получилось – действуете правильно. В том случае, если есть отклонения, конец шнурка с отметкой в три метра смещают, пока не образуется требуемое расстояние.

Получив прямой угол, на бечевках отмеряют стороны будущего фундамента (по шесть метров). После этого можно размечать третью фундаментную сторону. Для этого очередной шнурок натягивается строго перпендикулярно первой бечевке и скрепляется в точке, совпадающей с отметкой в шесть метров.

Четвертую веревку протягиваем перпендикулярно второму отрезку шнура, находим шестиметровую длину, скрепляем. Если все отметки на вновь натянутых шнурах совпали – вы построили прямоугольный четырехугольник, а в нашем случае – квадрат.

Если диагонали совпадают по длине, то разметка по осям выполнена правильно.

Такая внешняя разметка применяется для устройства плитного фундамента. При изготовлении ленточной основы разметка выполняется по внутреннему периметру, при этом учитывается ширина железобетонной ленты.

Закончив первоначальную разбивку, необходимо выполнить обноску территории, чтобы сохранить натянутые шнуры до окончания строительных работ.

Обноска выполняется за границами фундаментной траншеи и состоит из парных колышков, соединенных планками. Момент ответственный, так как планки должны располагаться по одному уровню. Лучше всего при выносе разметки использовать гидроуровень.

Особенности разметки ленточного фундамента

Создание ленточного фундамента своими руками начинается с правильной разметки. Подобное основание выполняется из непрерывных лент из железобетона, которые укладываются в траншею. Ширина опоры зависит от качества грунта. Фундамент не должен быть тоньше стен. Его толщина должны быть более 50 см, если здание будет возводиться из кирпича или блоков.

Глубина заложения основания зависит от уровня промерзания почвы. Подобные конструкции возводятся на прочных грунтах и отличаются простотой монтажа, а также позволяют обустроить цокольный этаж и подвальное помещение.

Выполняя разметку, следует учитывать, что здание от забора и соседской территории должно располагаться на следующих расстояниях:

  • По правилам пожарной безопасности расстояние от окон до стен другого здания должно быть не менее 6 метров. Не менее 3 метров от строения до соседского участка.
  • По санитарно-бытовым нормам не менее 3 метров.

Разметка для ленточного фундамента выполняется по общим правилам разметки участка под строительство. Ровно также выполняется обноска.

На верхней детали обноски забиваются гвозди для отметок:

  1. В центральной части метка для оси стен фундамента.
  2. Слева и справа от осевой — метка для ширины основы;
  3. Дальше обозначается ширина подушки под основу.

Вернуться к содержанию

Варианты разметки фундамента

Один из способов основан на построении «золотого» треугольника по правилу «3-4-5». Чем больше размеры фундамента, тем точнее будет произведенная разметка. В этом способе линии будущих стен натягиваются параллельно катетам создаваемого треугольника.

Для начала следует определиться с базовым углом, который помечается колышком длиной 1.1-1.3 метра. От этого угла задается направление одной из стен, рекомендуют самую длинную

По выбранному направлению отмеряется 4 равные части, неважно в каких единицах, и устанавливается второй колышек. Натянув между ними шнурок, получаем первую сторону треугольника. После этого берутся 2 веревки, на которых отмечаются 3 и 5 равных частей, соответствующих единицам первой стороны треугольника

К первому колышку привязывается более короткий шнурок, ко второму – более длинный. Сведя точки, соответствующие длине в 3 и 5 частей, и установив там третий колышек, получаем прямоугольный треугольник, в котором две выбранные стены строго перпендикулярны

После этого берутся 2 веревки, на которых отмечаются 3 и 5 равных частей, соответствующих единицам первой стороны треугольника. К первому колышку привязывается более короткий шнурок, ко второму – более длинный. Сведя точки, соответствующие длине в 3 и 5 частей, и установив там третий колышек, получаем прямоугольный треугольник, в котором две выбранные стены строго перпендикулярны.

По выбранным стенам отмеряем необходимую длину стены, устанавливая в этих местах очередные колышки, обозначающие еще 2 угла. Две стены выведены. Отмерив от установленных углов расстояние еще двух стен, получится точка для четвертого угла. Перепроверить разметку можно сверив длину диагоналей полученного прямоугольника, которые должны совпадать. Допускается незначительное расхождение не более 10 мм.

Натянув по периметру шнурок или леску, получается внешний край будущего фундамента. При наличии внутренних перемычек их отмеряют от установленных углов и обозначают штырями. Внутренний край фундамента отмеряется от внешнего края на планируемую ширину.

После разметки обоих краев фундамента необходимо удалить все ненужные колышки. Вдоль натянутых лесок укладывается доска с ровным краем, по которой надрезается грунт, обозначая контуры для рытья траншей. Использование на углах длинных колышков позволит им не падать во время удаления грунта.

Общие правила построения разметки фундамента

Для фундаментов прямоугольной формы рекомендуется использование теоремы Пифагора, где в роли катетов используются размеры внешнего контура будущего ленточного основания, а в роли гипотенузы – диагональ между соединительными точками. Так можно построить ровные линии между внешними точками основания и привести их к равноценным внутренним соединительным точкам.

Если установить клинья в указанных местах, образуется идеально ровная и параллельная линия, по которой уже не составит труда прокопать траншею для ленты или котлована для монолитной плиты.

Основными правилами являются:

  1. Выбор изначальной точки. Это любой объект на строительной площадке, даже угловой элемент основания.
  2. Выбор способа расчета всех элементов несущих стен.
  3. Раскапывание траншеи на заданную ширину фундамента.
  4. Установка направляющих по обеим сторонам ленты.
  5. Построение прямого угла в местах пересечения несущих стен и перегородок.

Любые работы по заливке несущей системы для здания или установке опорных столбов могут производиться только после подготовки участка и обозначения местоположения основания. Разметка фундамента под дом – это необходимый строительный процесс, который можно легко выполнить своими руками.

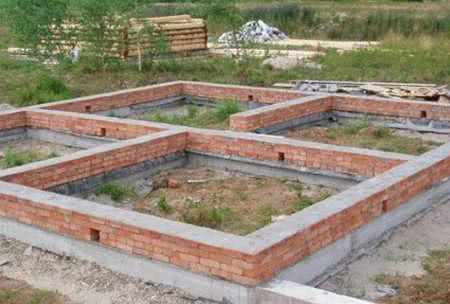

Зачем это выводить ноль кирпичом на фундаменте?

В практическом значении вывести 0 на фундаменте — значит придать верхней области конструкции основания исключительно горизонтальное расположение

Важно учитывать момент, чтобы уровень фундамента при этом целиком и полностью располагался в одной единой плоскости. Подобная необходимость основана на том, что «подушка» выполняет важные функции здания, а именно принимает на себя всю нагрузку конструкции. Чтобы вес равномерно распределился по всей плоскости, верхний уровень выводится под ноль, тем самым избегается преждевременного разрушения дома

Чтобы вес равномерно распределился по всей плоскости, верхний уровень выводится под ноль, тем самым избегается преждевременного разрушения дома.

Среди существующих вариантов, оптимальным считается выход, когда формируется основания из бетона на начальном этапе заливки конструкции. На теории все обосновать намного легче, чем реализовать в жизнь, поэтому на практике не всегда получается вывести горизонтальный уровень, который считался бы идеальным. Нередко мастера имеют дело с ошибками в работе, и подобные моменты приходится исправлять на поздних этапах работы, после заливки основания раствором. Поэтому актуальным является метод выведения нулевого уровня с использованием кирпича или камня.
