Монтаж электропроводки в ванной комнате

Оглавление

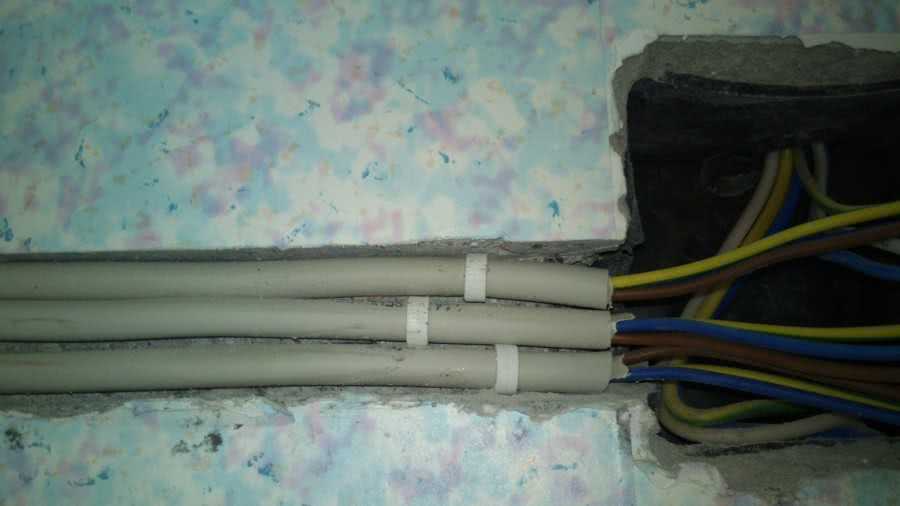

Прокладка кабеля и подрозетников

Предварительно надо с максимальной точностью определить места расположения электрических точек, затем обозначить, линиями на стенах, пути прокладки кабеля, принцип вертикальной – горизонтальной прокладки соблюдается.

Кабель должен укладываться за декоративной отделкой ванной. Штробление и размер штробы должен быть с учетом  размера гофрированного рукава.

После того, как кабель проложен, он замазывается гипсовым/алебастровым раствором.

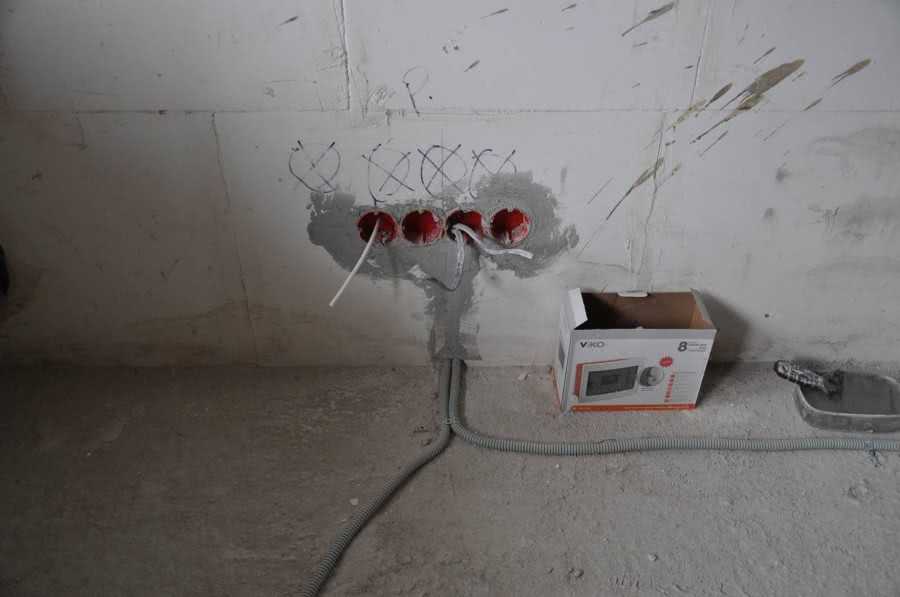

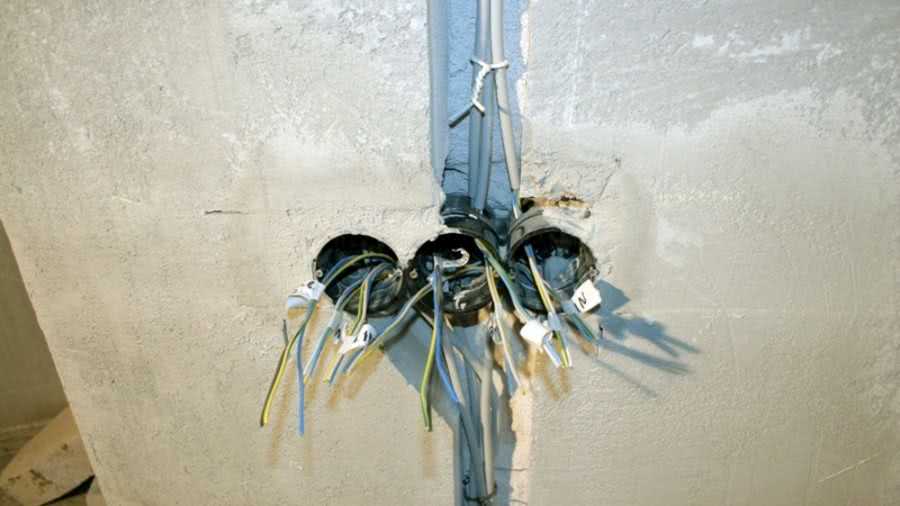

Далее устанавливаются подрозетники, таким образом, чтобы они входили на всю свою глубину и их край совпадал с поверхностью лицевой отделки. Крепятся они также раствором алебастра.

Установка розеток, выключателей и светильников

Подключение розеток и выключателей

Когда вся проводка проложена в стенах и по потолку, монтаж электропроводки в ванной продолжается установкой подрозетников, в которые будут крепиться розетки и выключатели. Эти коробочки монтируются в специально вырезанные в стене круглые отверстия на алебастр. При этом подрозетники должны быть установлены четко вровень со стеной, не выпирая из неё и не утопая в отверстии.

Устанавливая подрозетник, нужно заранее проделать в нем отверстие и протянуть провода, так как потом их будет сложно провести. Некоторое время нужно подержать подрозетник, не двигая его, пока не застынет алебастр – обычно минуту-две. После этого провода подключаются к розетке, а затем её внутренняя часть крепится в подрозетник и к ней прикручивается крышка. Принцип подключения выключателя такой же.

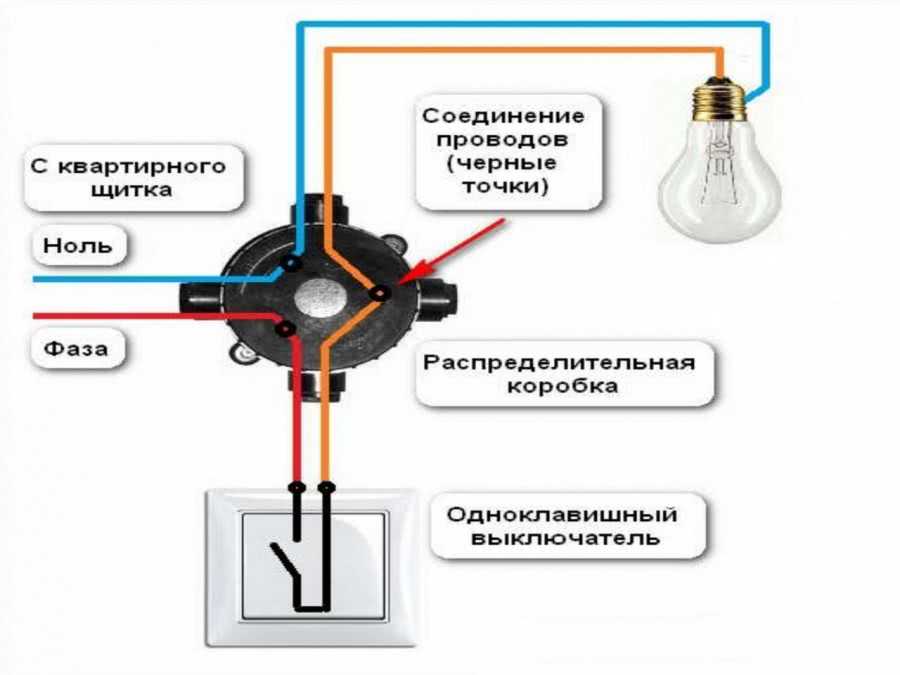

В выключателях фаза подводится к тому концу, который будет размыкаться, а ноль садится на другую клемму. В случае с розетками и светильниками нужно знать одно правило – на большинстве из них указано, куда какой провод нужно крепить. Если не указано, тогда на розетках правая клемма – это фаза (обычно красного цвета), ноль – левая клемма (черного или синего цвета), заземление – по центру (обычно двухцветный провод).

Установка розеток, выключателей и светильников


Подключение розеток и выключателей

Когда вся проводка проложена в стенах и по потолку, монтаж электропроводки в ванной продолжается установкой подрозетников, в которые будут крепиться розетки и выключатели. Эти коробочки монтируются в специально вырезанные в стене круглые отверстия на алебастр. При этом подрозетники должны быть установлены четко вровень со стеной, не выпирая из неё и не утопая в отверстии.

Устанавливая подрозетник, нужно заранее проделать в нем отверстие и протянуть провода, так как потом их будет сложно провести. Некоторое время нужно подержать подрозетник, не двигая его, пока не застынет алебастр – обычно минуту-две. После этого провода подключаются к розетке, а затем её внутренняя часть крепится в подрозетник и к ней прикручивается крышка. Принцип подключения выключателя такой же.

В выключателях фаза подводится к тому концу, который будет размыкаться, а ноль садится на другую клемму. В случае с розетками и светильниками нужно знать одно правило – на большинстве из них указано, куда какой провод нужно крепить. Если не указано, тогда на розетках правая клемма – это фаза (обычно красного цвета), ноль – левая клемма (черного или синего цвета), заземление – по центру (обычно двухцветный провод).

Подготовка к монтажу


Подготовка поверхности к укладке проводки

Схему проводки в ванной комнате нужно нанести на лист бумаги, то есть, составить небольшой план. На этом плане нужно отметить все детали – где будут расположены розетки, сколько в ванной нужно повесить светильников и как они будут включаться. Также нужно отметить такие данные:

  • мощность светильников;
  • высота розеток и выключателей от пола;
  • наличие автомата, его мощность и место установки;
  • сечение и марку кабеля, проложенного для освещения и розеток.

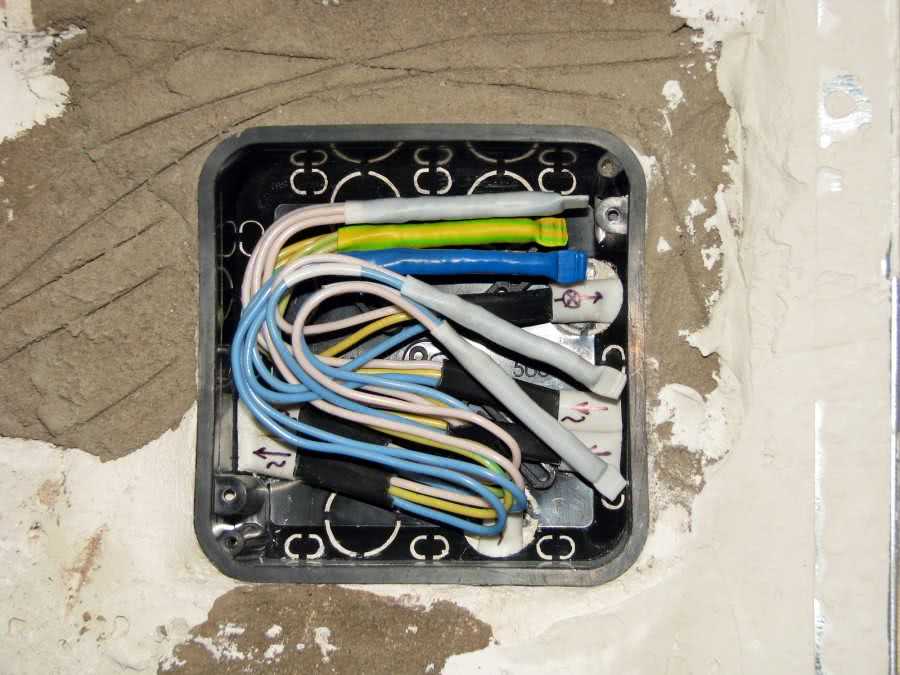

Проводка в ванной комнате всегда начинается с установки распределительной коробки. Обычно эта коробка устанавливается в том месте, где в ванну заходят приходящие провода. Однако, если они слишком короткие, то можно определить, где проложены эти провода, немного вытащить их и сделать коробку рядом. От этой коробки проводится вся электрика в ванной.

Меры предосторожности

При монтаже, эксплуатации и обслуживании электрической проводки в ванной комнате применяются все те же меры предосторожности:

  1. Помещение следует полностью обесточить.
  2. Используйте исключительно исправные инструменты с защитой от поражения током.
  3. Применяйте средства, защищающие от получения травм, в том числе строительные перчатки и очки.


Средства защиты для электромонтажных работЛюбые работы, связанные с изменением электрической проводки, должны выполняться квалифицированными специалистами. Самостоятельно лезть в данный процесс без необходимых знаний и опыта работы крайне нежелательно. Особенно в ванной комнате, где даже малейшая ошибка может привести к трагическим последствиям.

Рекомендации и советы

  • При покупке электрических кабелей обращайте внимания на материал, из которого они изготовлены. Предпочтительно использовать медные, а не алюминиевые кабели, так как они прослужат вам намного дольше. Недопустимо комбинировать медные и алюминиевые провода. Также рекомендуется проверять площадь сечения кабеля перед покупкой – размеры, указанные на упаковке не всегда соответствуют действительности.
  • Следует выбирать качественное оборудование. Автоматы и УЗО от проверенных производителей, использующих хорошие материалы стоят, как правило, дороже, но в процессе эксплуатации полностью оправдывают свою цену. Специалисты советуют избегать электроники и приобретать механические устройства защитного отключения. Они надежнее, так как не нуждаются в собственном источнике питания.
  • Если вы обновляете электропроводку во всем доме, то ее подключение к счетчику лучше доверить энергетической компании. Во-первых, это безопаснее, а во-вторых, избавит вас в дальнейшем от проблем, связанных с опломбированием счетчика.

Статья по теме: Унитазы с косым выпуском

Итак, монтаж электропроводки – это очень важный этап ремонта ванной комнаты, так от того, насколько качественно выполнена работа, зависит безопасность живущих в квартире людей

Поэтому так важно правильно выбрать материалы и оборудование, принять все необходимые меры безопасности и действовать с соблюдением всех рекомендаций

Инструкция по монтажу

Шаг 1 – Создаем схему

Для начала необходимо определиться со схемой электропроводки в ванной комнате. Вы должны продумать, какие электроприборы будут установлены, какой тип освещения выбран, и не менее важный момент – какое отопление будет присутствовать.

Наши рекомендации следующие:

  1. Распределительная коробка, из соображений электробезопасности, должна быть установлена за пределами комнаты.
  2. По всей площади необходимо разместить не менее трех розеток: для подключения стиральной машины, для фена возле зеркала и для электрического котла либо бойлера (если он присутствует).
  3. Выключатель, по аналогии с коробкой, выводится в соседнее помещение, рядом со входной дверью.
  4. Как мы уже говорили, автоматика устанавливается на каждую группу проводов отдельно: розетки, светильники, мощная техника.
  5. Электропроводка в ванной комнате укладывается в стене под потолком, параллельно полу. К розеткам линия опускается перпендикулярно, строго вниз. Если Вы решили сделать подвесной либо натяжной потолок, провода можно провести через него (между профилями либо под пленкой).

Следует обратить Ваше внимание на то, что все розетки и выключатели должны находиться на безопасном расстоянии от источника воды – не менее 60 см. Учитывайте этот факт, чтобы не подвергнуть свою жизнь опасности

Начертив схему электропроводки в ванной комнате, можно переходить далее – к подсчету количества материалов.

Шаг 2 – Выбираем комплектующие

На данном этапе необходимо не только выбрать подходящие элементы проводки, но и определиться с их техническими характеристиками.

Для того, чтобы сделать электропроводку в ванной комнате своими руками рекомендуем выбирать следующие материалы:

Шаг 3 – Приступаем к работе

Итак, для начала необходимо согласно схеме электропроводки в ванной самостоятельно создать в стенах специальные канавки – штробы, под укладку кабеля. Углубления также необходимо сделать под розетки, выключатели распределительную коробку. Для этого можно использовать дрель со специальной коронкой, диаметром 68 мм.

Далее подрозетники и коробка устанавливаются в своих посадочных местах и надежно фиксируются раствором.

После этого необходимо самому зафиксировать проводку в штробах с помощью дюбель хомутов либо дедовским методом – прихватить раствором через каждые 20 см. Концы кабеля зачищаются от изоляции и продеваются к подрозетникам.

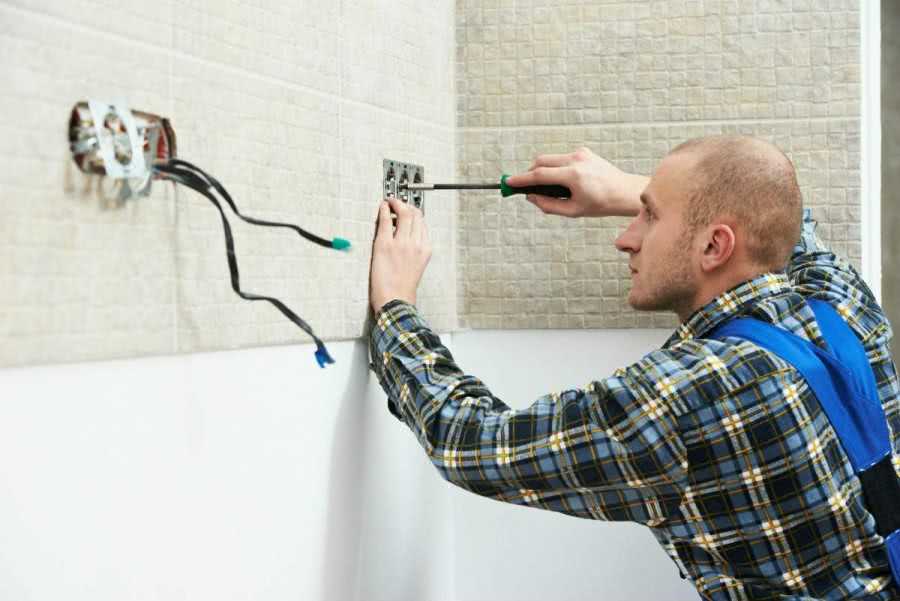

Теперь можно устанавливать сердцевины розеток и выключателей в посадочные места

Обращаем Ваше внимание на то, что декоративную крышку лучше закрепить после всего ремонта, чтобы она не выпачкалась в процессе работ

Когда электропроводка будет закреплена в стене можно переходить к установке автоматического выключателя и УЗО своими руками. Подключать их не торопитесь, т.к. необходимо будет сначала проверить правильность электромонтажа в ванной.

Когда разводка проводки в комнате будет окончена, мультиметром нужно проверить линию на наличие короткого замыкания в сети. Если оно отсутствует, Вы все сделали правильно и можно переходить к декоративной отделке стен.

Остается один не менее важный нюанс, к которому должен быть обеспечен серьезный подход – нужно сделать систему уравнивания потенциалов в ванной комнате. Для этого берем наш одножильный медный провод и соединяем между собой корпус стиральной машинки, котла, раковины, ванны и стояков холодной и горячей воды. Все эти «точки» нужно соединить с шиной заземления, установленной у Вас в вводном щите.

Обращаем Ваше внимание на то, что если в щите отсутствует заземляющая шина, обязательно осуществите замену электропроводки в квартире на безопасную, с проводом PE. Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами. Вот и вся технология электромонтажных работ

Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!

Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами. Вот и вся технология электромонтажных работ. Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!

Рекомендуем Вам просмотреть наглядные видео примеры, в которых предоставлены все этапы работ и как все получилось:

Это интересно: Забор из пластика: распишем суть

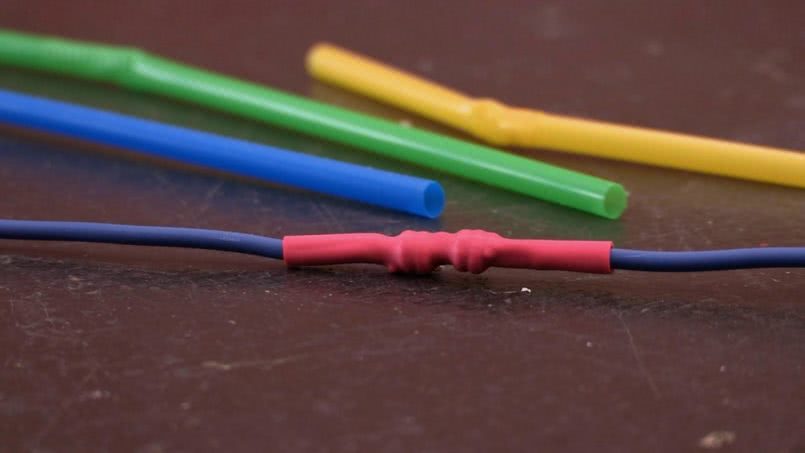

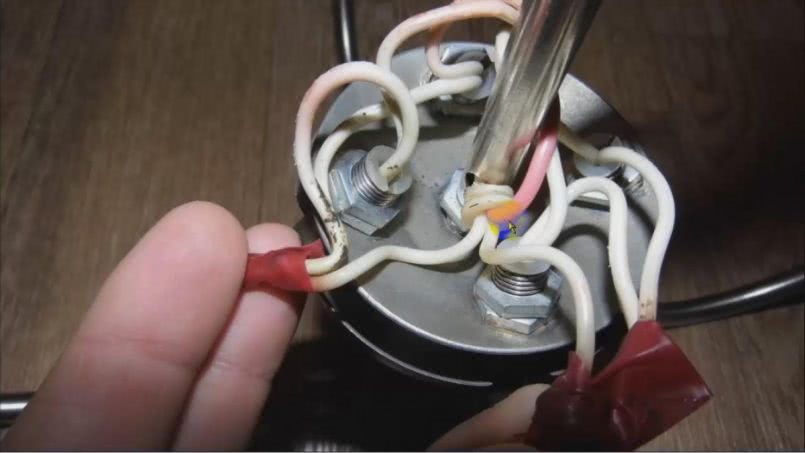

Изоляция термотрубкой

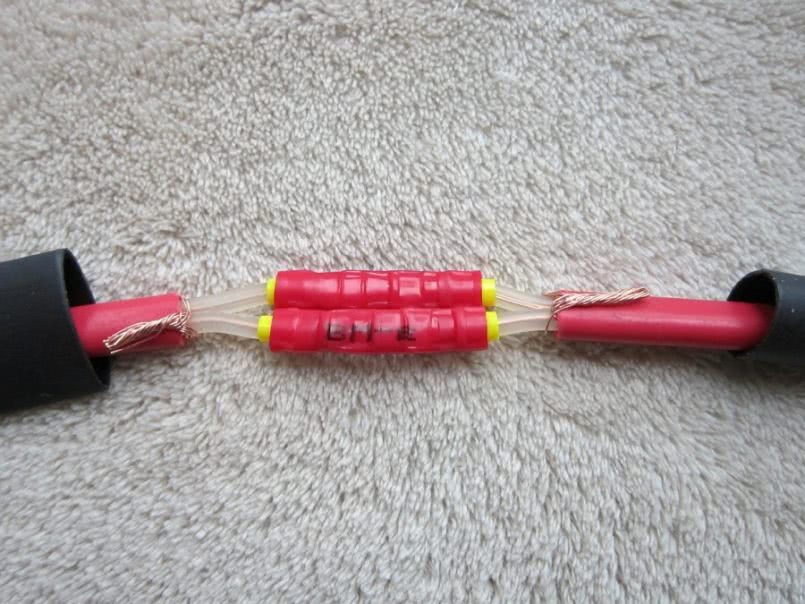

Этот способ немного отличается от предыдущего. Тут изначально натягиваем трубку на один из концов, а уже после этого соединяем провода между собой. Поскольку после скручивания проводников термоусадку уже не получится натянуть на участок.

Перед натягиванием термотрубку нужно обрезать так, чтобы она полностью закрыла оголенные жилы с припуском в 1 см по обеим сторонам. Теперь можно надеть отрезанный кусок на один из концов и скрутить провода между собой.

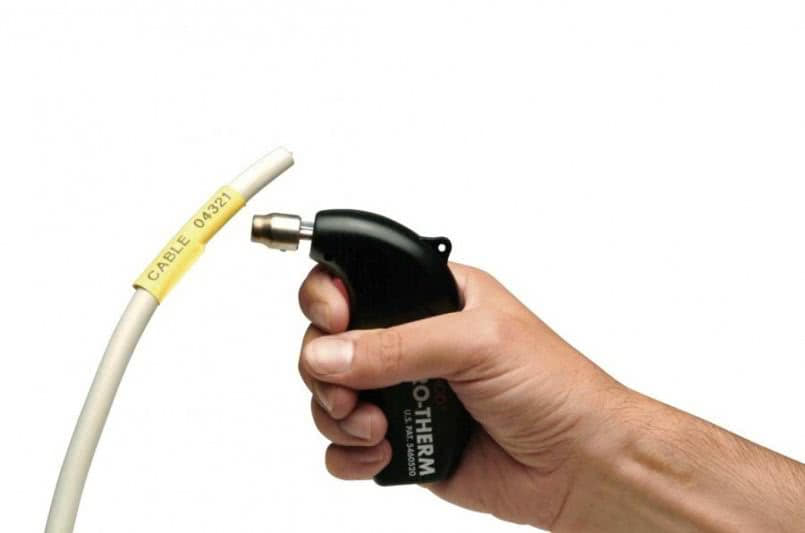

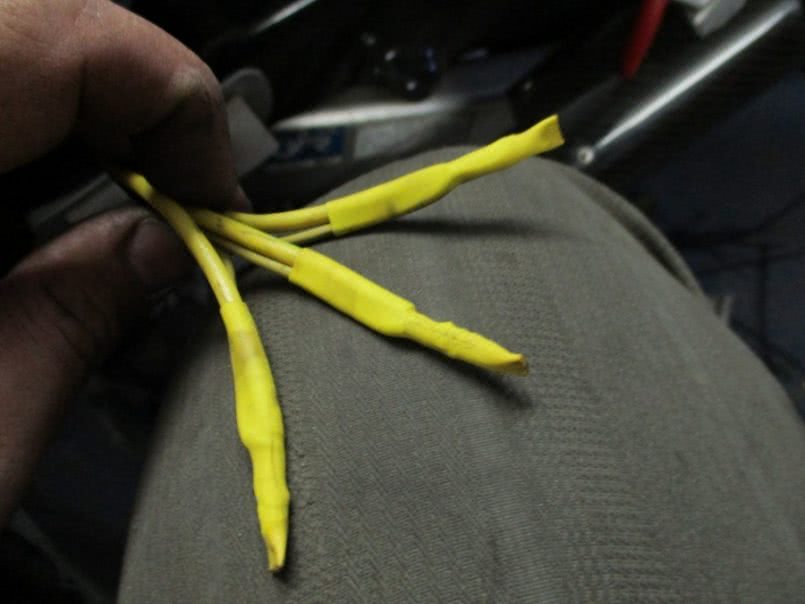

Далее на скрутку перетягиваем термотрубку, так чтобы не виднелось открытых жил. Теперь берем строительный фен или обычную зажигалку. Нагреваем участок, попеременно с обоих концов постепенно переходя к середине. В конечном итоге получится цельное хорошо защищенное место соединения.

Применение трубок рекомендовано для участков, погруженных в воду или уложенных в земле. И это не помешает надежной защите проводников от влажности или механических повреждений.

Качественно проделанная изоляция провода сильно влияет на надежность работы электрической сети и соответственно подключенных к ней приборов. Поэтому всегда необходимо провести проверку изоляции проводов перед началом эксплуатации приборов. Проверку можно осуществить с помощью специального прибора — мегомметром, правда выполнять ее может только специально обученный специалист, которого придется вызвать на дом.

Как лучше сделать проводку в ванной

При организации проводки нежелательно пользоваться распаечными коробками, несмотря на их расположение за пределами ванны, они не обеспечивают должную надежность, скрутки проводов и клеммники плохо переносят перепады напряжения.

Заземление в доме может быть организовано с помощью кабеля, присоединенного к треугольнику из арматуры, закопанного в землю.

Даже если Вы не новичок в обустройстве собственного жилья, перед осуществлением подобных работ, обязательно обесточивайте дом или квартиру.

Инструменты, которые используются должны быть исправными. Не применяйте кабель с поврежденной изоляцией или сильно изогнутый.

Соблюдайте технику безопасности и руководствуйтесь справочными материалами, во время разработки схемы и проведения монтажа.

  • Провод пвс: полная расшифровка, технические характеристики, виды, где купить и как выбрать производителя

  • Провод ВВГ: описание основных характеристик кабеля и его применение. 120 фото современных видов и моделей
  • СИП провод — технические характеристики, назначение и применение провода (инструкция по подключению)

Пошаговый монтаж проводки ванной

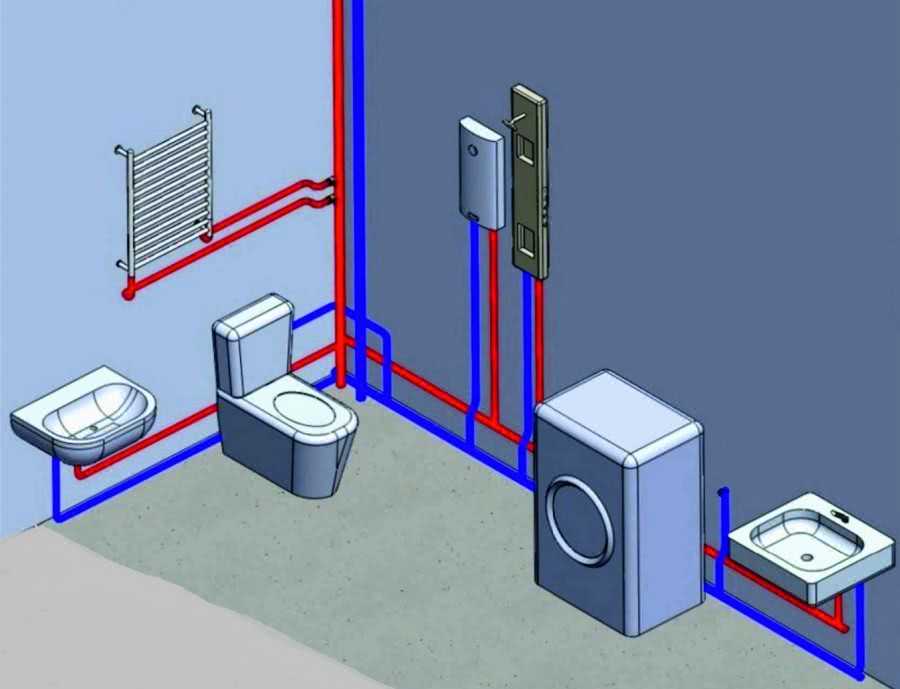

Для начала нужно составить схему расположения проводки, прикинув расположение сантехнических аксессуаров, стиральной машины, бойлера, а соответственно розеток, приборов освещения и выключателей, подсчитать количество расходных материалов, мощность всех предполагаемых приспособлений, потребляющих электрический ток и соответственно выбрать сечение кабеля. Помните, в ванной нужно предусмотреть не менее 2-3 розеток.

К подготовительным работам относится и подготовка инструментов. Для того чтобы проложить электролинии в ванной комнате своими силами необходимо иметь болгарку, перфоратор, зубило и молоток, карандаш, уровень, рулетку, отвертки, крепежные аксессуары.

Материалы лучше приобретать качественные, у надёжных и проверенных производителей. Электрические элементы должны быть влагозащищенные, розетки по возможности с крышками, кабель с алюминиевым, но лучше медным проводником и изоляцией из ПВХ.

Далее согласно схеме, необходимо сделать разметку стен помещения: нанести с помощью карандаша, рулетки и уровня на стену места расположения будущих приборов строго вертикально и строго горизонтально, нарисовать между ними линии.

Когда в ванной имеется декоративное оформление, то проводку можно располагать в полости между ним и стеной. Если такового нет, нужно штробить.

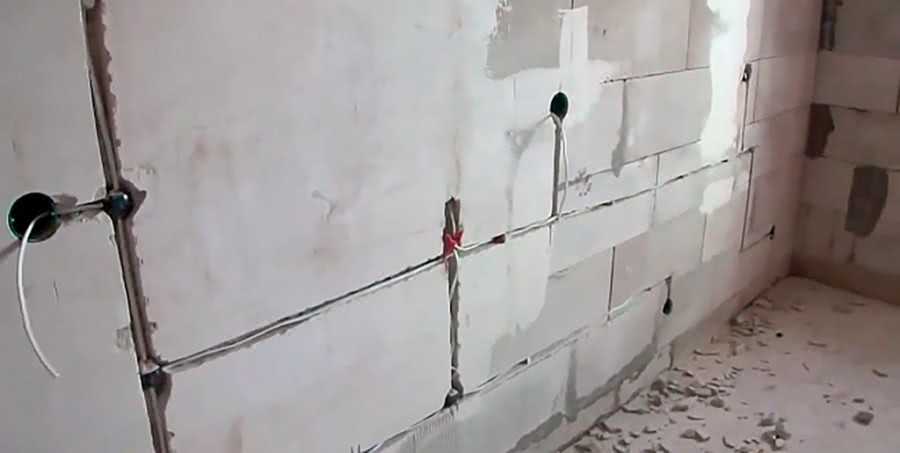

С помощью болгарки, перфоратора на месте прочерченных линий делается штроба, подходящая по размеру для размещения кабелей. Расстояние между каждым должно быть не менее 10 см.

Штроба пробивается с учетом места для гофротрубы, если наличие таковой предполагается, корректируется и выравнивается при помощи молотка и зубила. При использовании двух последних инструментов, пользуйтесь очками, во избежание повреждения глаз осколками и пылью.

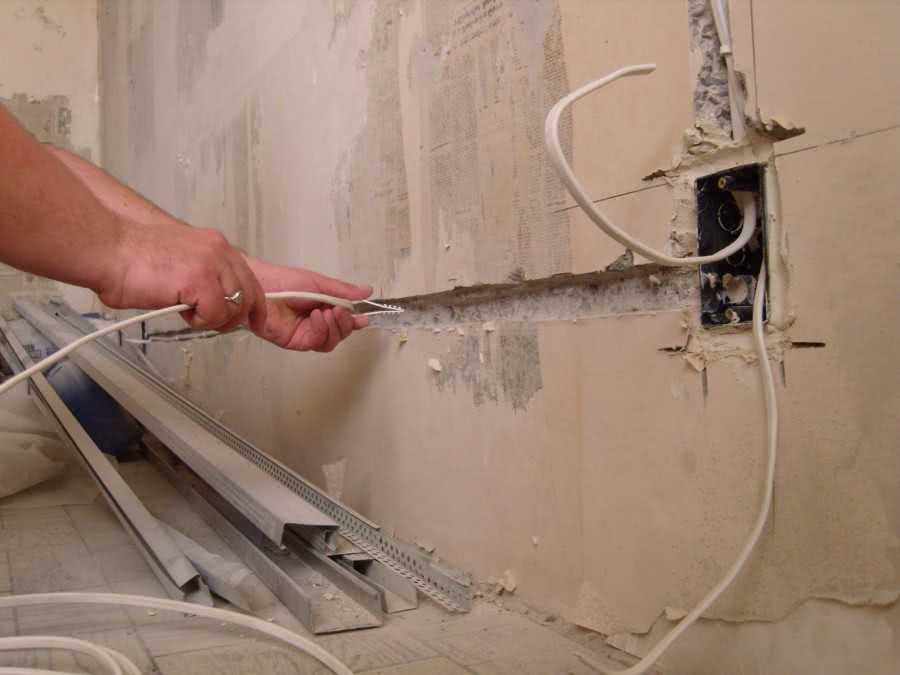

В готовое отверстие укладывается кабель и закрепляется дюбелями с хомутами каждые 50 см или прихватывается раствором каждые 20-30 см. Подрозетники и выключатели фиксируются на стене с помощью цементного или гипсового раствора.

При выводе кабеля под осветительные и электрические аксессуары не забывайте оставлять запас около 15 см.

После того как раствор схватится можно монтировать сердцевины розеток и выключателей, устанавливать УЗО и автоматы.

Когда разводка готова, ее работоспособность стоит проверить с помощью мегомметра. Если все в порядке, осталось только оштукатурить и облицевать стены.

  • Кто может выполнять электромонтажные работы?

  • Как удобно размотать бухту кабеля на объекте при электромонтаже

  • Электрические кабели. Назначение и критерии выбора

Фотографии и видеоролики монтажа проводки в ванной, справочные материалы и советы специалистов помогут вам в успешном проведении работ.

Как организовать безопасное электропитание в ванной комнате

В первую очередь, определяемся с кабелем питания. Расчет сечения не имеет прямого отношения к влагостойкости, но нагретый от перегрузки провод может лишиться изоляции. А вокруг влажные стены, брызги… Прикоснувшись к стене, в которой проложен поврежденный кабель, вы получите удар током.

Для освещения достаточно ВВГ сечением 0.5 мм², розетки для бритвы и фена — 1 мм², стиральная машина и бойлер (мощностью до 3 кВт), провод сечением 1.5 мм². Более мощные водогрейные установки потребуют 2.5 квадрата.

На практике, лучше выбрать сечение для следующей категории мощности. Выйдет ненамного дороже, но это цена вашего спокойствия. Кабель также можно использовать более защищенный, чем для обычной скрытой проводки. Например, с заполнителем пространства между внешней оболочкой и изоляцией проводящих жил. Отечественная маркировка: ВВГ-з, импортные аналоги: NYM.

Снова повторимся: дополнительное усиление параметров — это не требование ПУЭ. Просто ваша уверенность за небольшую доплату.

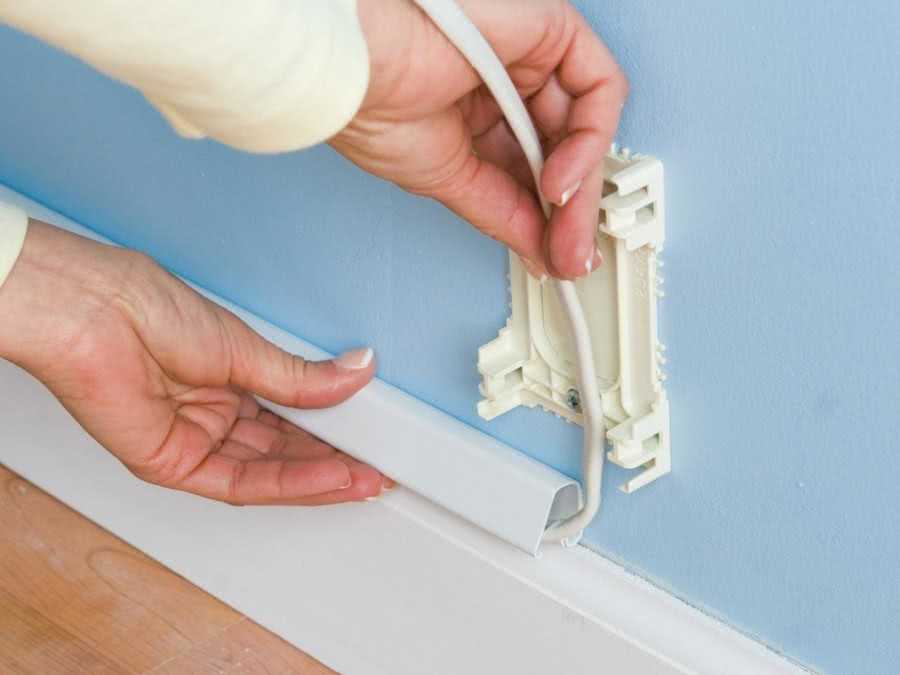

Открытая прокладка (еще раз обращаем внимание на то, что такого способа следует избегать) не допускается в зонах №№ 0 и 1. Исключение составляет силовой кабель электронагревательного прибора, смонтированного в зоне №1

В остальных случаях необходимо обеспечить защиту от механических повреждений и попадания водяных брызг. Лучше всего, упрятать открытый кабель в рукав или гофру.

А вот скрытая проводка в ванной комнате (как рекомендуют Правила устройства электроустановок) с использованием рукава или гофры совершенно необязательна. Если оболочка вашего кабеля не повреждена, имеет соответствующую степень защиты, нет смысла усложнять конструкцию. Лучше добавьте в строительную смесь, которой замуровывается проводка, присадку — гидро барьер.

Но снова возвращаемся к ощущениям безопасности: пластиковый рукав или гофр не запрещен. Если есть средства и желание — укладывайте.

А вот прокладка силового кабеля в металлической оболочке любого вида, запрещена ПУЭ.

Кабели питания заводятся в ванную комнату: от распределительных устройств (расположенных снаружи) до потребителей, в виде цельного куска с непрерывной защитной оболочкой. Никаких монтажных коробок, сростков, переходов на другой тип кабеля, в зонах №№ 0, 1 и 2 быть не должно. По возможности, следует избегать маршрута питающего кабеля, проходящего по стене с душевой кабинкой или установленной ванной.

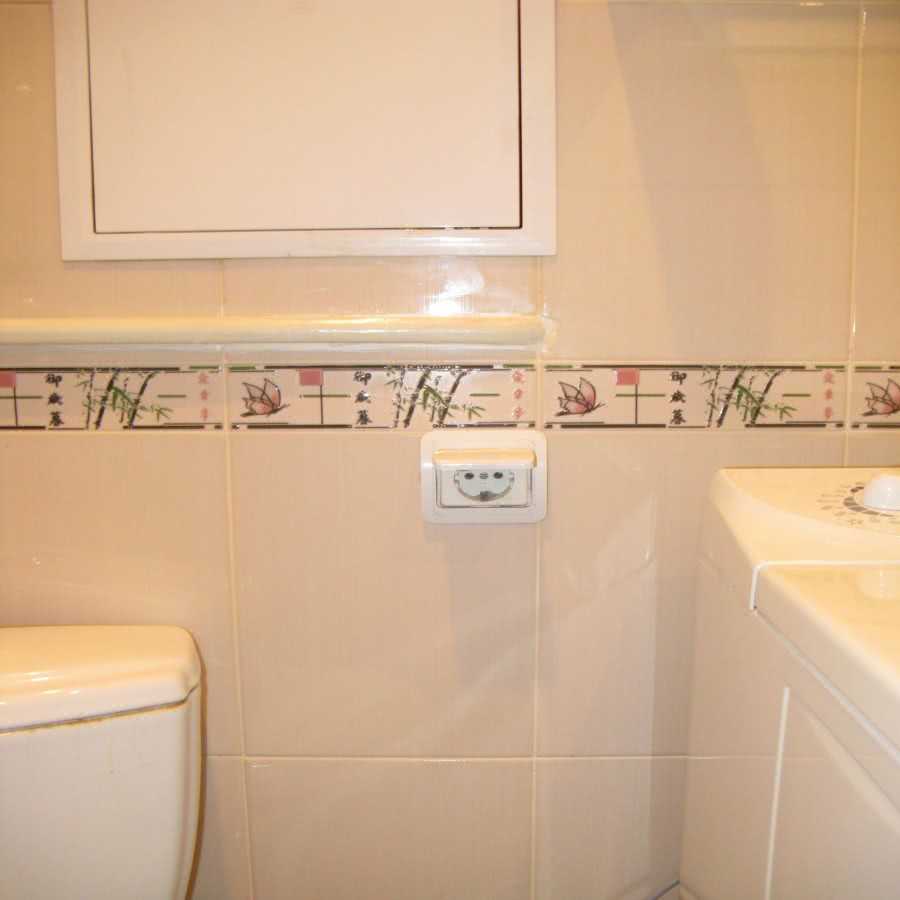

Розеточная сеть и линии освещения, защищаются разными автоматами в щите питания. Для силовых потребителей (водонагреватель, стиральная машинка) требуются самостоятельные линии. Любая розетка, вне зависимости от мощности электроустановки, располагается только в зоне № 3, не ближе 60 см от входа в душевую кабинку. Это разрешение распространяется только на жилые помещения, в промышленных санузлах штепсельные розетки устанавливать запрещено.

Как мы уже говорили, выключатели в ванной комнате не запрещены, но желательно обходиться без них. Но если требуется включать вытяжку, или освещение в зонах №№ 1 или 2, можно применять системы со шнурком.

Если в зоне № 0 монтируется низковольтное освещение (12 В), проводка к нему прокладывается отдельно от кабеля 220 вольт. Источник питания устанавливается снаружи. Выключатель низковольтной электроустановки внутри ванной комнаты должен размыкать только цепь 12 вольт. Первичное напряжение на блок питания подается за пределами санузла.

Электропроводка в ванной выполняется трехжильным кабелем: рабочий нуль, фаза и защитная земля. Если в доме система заземления TN-C, использование розеток и любых других электроприборов в ванной комнате запрещено. Только освещение с выключателем снаружи. При нормальных системах заземления (TN-S или TN-C-S), организуется дополнительная система уравнивания потенциалов в ванной комнате. Она подключается к шине защитного заземления.

Организация электропроводки в ванной с системой «теплый пол». Желательно применять низковольтные нагреватели. Если элементы питаются от сети 220 вольт, то после закладки их в пол, сверху кладется металлическая сетка, подключенная к системе уравнивания потенциалов.

А вообще, самая безопасная система обогрева пола в ванной — трубы с теплоносителем.

Скрытность

В отличие от других жилых помещений, где допускается так называемая открытая прокладка электрической проводки, в ванной она должна монтироваться обязательно скрытно. При этом вы можете прокладывать ее за потолком, за декоративными стенными панелями или непосредственно в полу, то есть под слоем напольного покрытия.

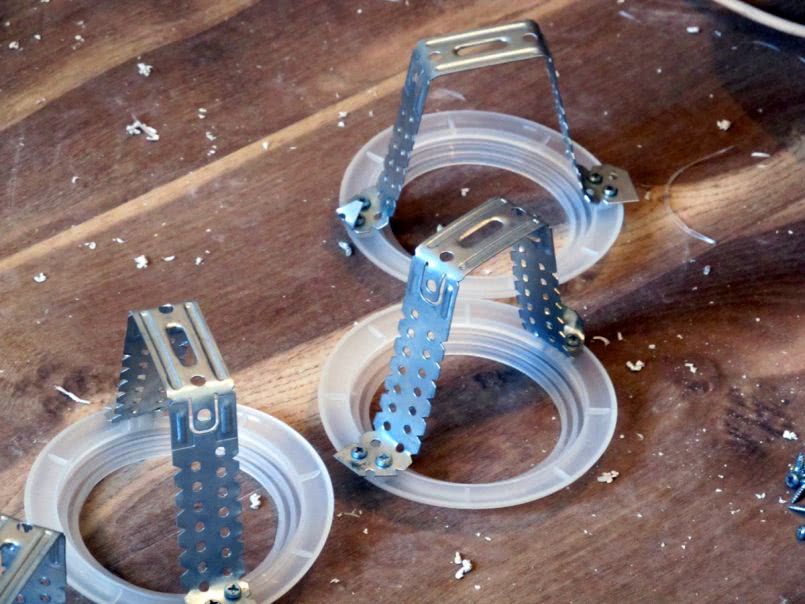

Порядок скрытой прокладки проводки за подвесным потолком общеизвестен: сначала непосредственно по потолочному перекрытию прокладывается кабель до места его подсоединения к светильнику, а затем поверх него монтируется само декоративное покрытие (с заранее подготовленным для вывода проводов отверстием).

В случае размещения проводки в стене (при необходимости проложить ее до розетки, например) возможны следующие варианты:

  • между пластинами декоративного покрытия и основной стеной имеется зазор, позволяющий свободно разместить в нем электрический кабель;
  • указанный зазор очень мал, так что кабель проводки помещается в нем с трудом;
  • покрытие в виде декоративных панелей на стенах отсутствует полностью.

В первом случае, перед тем как сделать проводку – вам придется разобрать настенное покрытие, после чего непосредственно на поверхности стены с помощью специальных скобок крепится сам кабель. По завершении его прокладки панели устанавливаются обратно; при этом в нужном месте оформляется отверстие под выводимые наружу провода.

При небольшом зазоре между стеной и декоративными панелями вам придется после их демонтажа на участке прокладки проводки подготовить в стене небольшую бороздку, называемую штробой. Затем в эту штробу укладывается кабель, закрепляемый по месту с помощью тех же скобок, после чего демонтированное ранее декоративное покрытие полностью восстанавливается.

Точно такую же борозду вам придется подготовить и в случае отсутствия декоративного покрытия на стенах ванной комнаты. Но в данной ситуации штроба делается на глубину, достаточную для того, чтобы полностью скрыть в нем укладываемую проводку вместе с гофрированной трубкой, необходимой для защиты проводов от повреждения. По завершении укладки в штробу трубки, с размещенным в ней кабелем необходимо зафиксировать ее быстросхватывающимся гипсовым раствором, после чего указанный участок стены тщательно выравнивается и полностью восстанавливается до прежнего состояния.

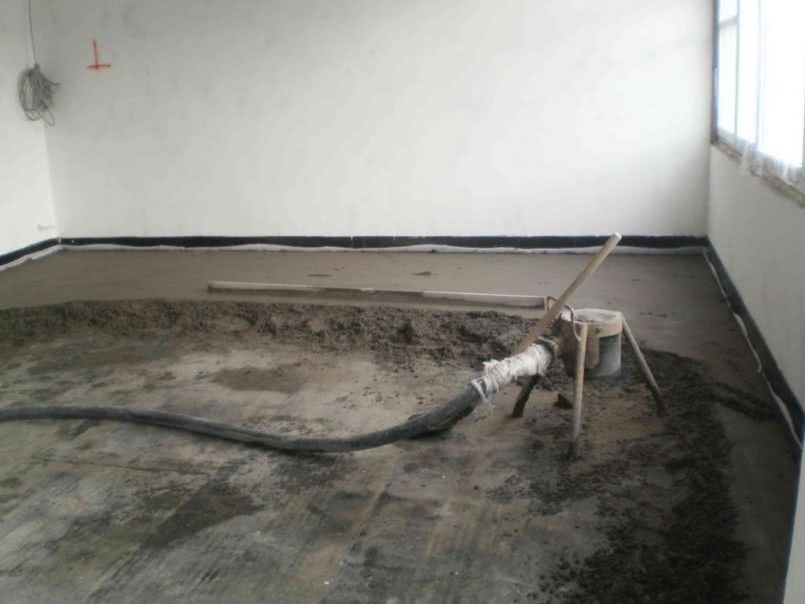

Что касается техники обустройства трассы скрытой проводки по полу – она заключается в разборке напольного покрытии и в подготовке в черновом основании канавки-штробы под укладываемый кабель (на глубину гофрированного рукава, в который он должен быть предварительно помещен). По завершении всех необходимых монтажных операций, включая фиксацию гофры и заливку поверх нее стяжки, напольное покрытие полностью восстанавливается до первоначального состояния.
