Правильная разводка труб водоснабжения в ванной и туалете

Оглавление

Частые ошибки монтажа системы водоснабжения

Ошибки при проектировании и сборке систем:

Отсутствие теплоизоляции на рукавах ГВС, проложенных в бетонной стяжке или внутри стен. При подобном расположении разводки часть тепла рассеивается на прогрев окружающего строительного материала (дефект проявляется при использовании металлических заготовок).
Попадание в ходе работ посторонних предметов в трубопроводы. При разводке следует закрывать стояк и торцы специальными заглушками и дополнительно проверять магистрали перед стыковкой.
Пайка стыков, покрытых грязью или конденсатом, приводит к образованию пор либо падению прочности соединения. При подаче жидкости под напором появляется течь (в некоторых случаях стык разрывается).
Проведение трубопроводов через единое отверстие в перекрытиях, что нарушает нормальную работу системы водоснабжения.
Некорректно составленный план сантехники в квартире. Например, недостаточное количество запорных вентилей не позволит отремонтировать оборудование без полного перекрытия воды на входе в квартиру. Каждая точка водозабора должна оснащаться отдельным шаровым краном для холодной и горячей воды.
Ошибочное проведение линий водоснабжения либо канализации, затрудняющее обслуживание магистралей либо замену компонентов при ремонте.
Установка запорных вентилей на стояках в многоквартирных домах. Подобное расположение шаровых кранов часто встречается на схемах, находящихся в открытом доступе. Следует учесть, что подобный монтаж шарового крана категорически запрещается. При обнаружении прибора сотрудники сбытовой компании накладывают на владельца штраф.

Подключение к канализации

В любой ванной комнате отвод под канализацию уже есть, но в частных самостроях такого может и не быть. Если это – Ваш случай, то перед монтажом ванны нужно просверлить в полу три отверстия – под канализацию, горячую и холодную воду. Далее, к ним подключаются соответствующие трубы. Только после этого сантехническое устанавливать приспособление.

Пошаговая инструкция, как подключить ванну к канализации:

Для соединения канализационного отвода и ванны используется гофра и сифон

Перед их установкой важно проверить уровень ванны, расположение сливного патрубка и его диаметр. Только после этого подбираются необходимые сантехнические детали;
Первыми устанавливаются переливы. Их два – проходной (сквозной, центральный) и запорный

Сквозной монтируется в слив ванны, а запорный в боковой торец. Перед установкой сквозного перелива нужно собрать сифон;

Их два – проходной (сквозной, центральный) и запорный. Сквозной монтируется в слив ванны, а запорный в боковой торец. Перед установкой сквозного перелива нужно собрать сифон;

Собрать сифон своими руками очень просто. В саму конструкцию вставляется черная резиновая прокладка. В центральный перелив устанавливается гайка, её нужно протолкнуть в отверстие на 3–4 мм. После нужно прижать прокладку в сифоне

Для этого в него вкручивается перелив
Обратите внимание, что пластиковая резьба не нуждается в уплотнении, поэтому ФУМ-лента не используется. Далее, устанавливается вывод на гофру
Он монтируется в верхнюю часть сифона, над водяным замком, на этот патрубок обязательно устанавливается конусная прокладка

Она прижимается пластиковой гайкой;

Гофры в ванне две: сливная и канализационная. Сливная отличается небольшим диаметром, она устанавливается на боковой перелив. Эта гофра также подсоединяется к сифону при помощи прокладки и гайки. Канализационная гофра также соединяется резьбовым способом при помощи гайки, аналогично крепится и переливная;

Каждый сифон имеет отверстие для прочистки, которое закрывается сплошной гайкой. Соединение обязательно уплотняется резиновой прокладкой (белого или желтоватого цвета). Это нужно для проведения срочного ремонта при засоре слива;
Если у Вас пластиковая труба для выхода в канализации, то, скорее всего, в ней уже стоит прокладка. Если её нет- нужно дополнительно уплотнить крепление. Для подключения пластиковой канализационной гофры от ванны к чугунной или другой трубе понадобится специальный переходник;

После окончания сбора сифонного конструктора, нужно проверить, как он будет установлен. Переливы устанавливаются в предназначенные места. Для этого в центральное отверстие ванны ставится двойная резинка, а в на боковое – одинарная тонкая. Дальше устанавливается сифон и к отверстиям крепятся жестянки. При помощи болта приживается сетка. Также крепится переходной перелив;

Для соединения канализации и гофры боковые поверхности смазываются силиконовым герметиком или мылом. Это облегчит соединение труб. После они дополнительно обрабатываются герметиком. Гофры, желательно, протягивать без изломов, иначе через их будет плохо проходить вода.

На этом процесс подключения ванны к канализации окончен. Проверьте места подключения сифона и переливов – из них не должна капать вода. Описанный способ – самый простой и доступный. Подключение латунных конструкций производится похожим способом, но такие сифоны в 3 раза дороже пластиковых.

Видео: Как подключить ванну к канализации

Преимущества и недостатки совмещенного и раздельного санузла

Совмещенный.

Предполагается, что все сантехническое оборудование расположено в одной комнате.

Раздельный.

Стена (перегородка) зонирует пространство на туалет и ванную. Получается две комнаты для различных нужд.

Необходимость в совмещенном санузле возникает по причине нехватки площади для установки стиральной машины, биде, мебели и т.д. Но такое зонирование оправдано, только если в квартире проживает мало людей. Пока один принимает гигиенические процедуры, никто не сможет пользоваться унитазом.

Люди, которые хотя бы раз были вынуждены заниматься монтажом водопровода в квартире своими руками, знают, что работы начинаются с создания проекта. Иначе работа превращается в череде проб и ошибок, которые приводят к потере времени и никому не нужных убытков.

Важно! Большинство неоправданных затрат можно избежать, если быть последовательным

Разводка труб канализации

Создание разводки канализационных труб выполняется с учетом ряда требований для нормального отвода стоков и предотвращения застаивания воды. Требования эти следующие:

Выдерживается уклон в сторону сливного коллектора. Его величина от 0,02 до 0,03 общей длины прокладки.
При сборке не допускается ставить отводы под прямым углом.
В участках перед поворотами, где возможны засоры следует ставить ревизии – тройники со съемной крышкой. При скрытой прокладке напротив ревизии необходимо оставить смотровое окно.
Диаметр труб должен обеспечивать хорошую проходимость для стоков. Унитазы соединяются с коллектором трубами не меньше 100 мм в диаметре, а раковины и ванны – трубами с размерами 50-75 мм;
При сборке оставлять запас для температурного расширения: торец трубы не должен упираться в соединение и не доходить до дна на 10 мм.

Для получения требуемого значения уклона используйте строительный уровень при разметке креплений хомутов

Подводка труб к полотенцесушителю

Подводящие трубы могут быть протянуты к полотенцесушителю от стояка отопления либо от магистрали горячего водоснабжения. Стоит учесть, что при работе от ЦО радиатор будет функционировать только в отопительный сезон. Также врезка отводов в систему отопления потребует на время перекрыть подачу на стояке, что представители ЖКХ делают за отдельную плату. В зимнее время такие работы вообще не проводят из-за риска заморозить трубу.

Поэтому рациональнее будет подключаться от горячего трубопровода. При этом для удобства и экономии горячей воды между магистралью и полотенцесушителем рекомендуем ставить байпасную перемычку. Она соединяет прямую и обратную трубы, а шаровые краны перед змеевиком и после него позволят отсекать полотенцесущитель на случай его замены или для сохранения тепла.

При прокладке подводящих труб нужно точно выдержать 2 размера: межосевое расстояние патрубков для подключения радиатора и минимальный отступ от стены ванной комнаты. У радиаторов с диаметром труб до 23 мм оно равно 35 мм, у труб диаметром свыше 25 мм – 50 мм. В целом для подключения полотенцесушителя понадобятся 2-3 крана на байпасную перемычку, 2 тройника на магистральную трубу и выводы из нее, 2 тройника на байпас и 2 переходные муфты для подключения змеевика.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

правильно сделанное соединение получается монолитным;
нет заужения диаметров трубопровода в местах пайки;
высокая ремонтопригодность;
длительный срок эксплуатации;
легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Правила и принципы прокладки канализации

Система сброса в многоквартирном доме и частном строении – это две различные по типу схемы.

В варианте с городской квартирой, половина работы уже выполнена. Есть план прохождения стояка и уже от него ведется монтаж. Разводку канализации в ванной в частном доме начинают «с нуля», то есть с фанового стояка.

В частном доме разводка всех труб от канализационной трубы или септика до подведения магистралей к каждому элементу в ванной, продумывается на этапе проектирования. Дело это непростое. Нужно учитывать все нюансы строительства, правильно проложить подводы через фундамент и набросать схему расположения внутри дома и высчитать уклон канализационной трубы.

Даже имея первоначальный опыт и базовые знания самостоятельно спроектировать разводку в ванной сможет не каждый. Зачастую, многие прибегают к услугам инженерных компаний. Именно человек, специализирующийся в этом направлении, способен без проволочек вывести все стоки в доме согласно ГОСТу и направить их по правильному пути.

Принцип расположения канализационных выводов.

Невозможность самостоятельного проектирования обосновывается наличием большого количества комплектующих, присутствующих в системе. Чтобы положить полноценную разводку канализации в ванной и в частном доме необходимо приобрести следующие элементы:

трубы различного диаметра для прокладки ответвлений;канализационный колодец;два вида стояков: канализационный и вентиляционныйцепочка узловых систем для очистки воды, если монтируется разводка замкнутого типа;напорный коллектор;ревизионные элементы;сантехническое оборудование.

Главное правило, которое необходимо помнить, монтируя разводку канализации в ванной – принцип двух точек. Верхняя и нижняя. Первая – подача сточной воды в общий коллектор, а вторая – узел вывода в центральную магистраль.

Важно! Нередко в ванной частного дома да и в квартире многоэтажного строения можно слышать различные «всхлипы», стоны, посторонние шумы в канализации. Нередки случаи срыва гидрозатворов

Все это последствия неправильной прокладки канализации. Поэтому главное придерживаться строительных рекомендаций

Нередки случаи срыва гидрозатворов. Все это последствия неправильной прокладки канализации. Поэтому главное придерживаться строительных рекомендаций.

Чтобы монтаж канализационных труб не вызывал нареканий специалистов, следуйте основным советам. Самая верхняя точка находится выше любого узла отбора воды в системе подачи.

С этого уровня разводка не проводится принципиально. На самую верхнюю точку фановой трубы, монтируют вентиляционный механизм (клапан). Он нужен для предотвращения попадания в дом неприятного запаха, образующегося вследствие жизнедеятельности бактерий.

В процессе сброса вод, происходят кратковременные падения давления. В это время и срабатывает приточный механизм, забирая воздух извне. Дополнительно клапан защищает гидрозатвор, от возможного повреждения.

Бывает такое, что разводку канализации в ванной комнате, нельзя осуществить без нескольких стояков.

Такие ситуации нередки и это допустимо, если в помещениях нужно подключить несколько потребителей. Как пример, может служить многоэтажный дом, с отдельной ванной в каждой спальне. В этом случае, соблюдается принцип нижней точки: все точки сброса, сводятся в один коллектор именно на этом уровне.

Монтаж канализационной трубы.

Чтобы сделать подключение к стояку в ванной комнате в частном порядке, устанавливаются циркуляционные насосы.

Такая необходимость обусловлена большой протяженностью ветки или спецификой рельефа местности. Циркуляционные наносы чаще используются в уже готовых магистралях, когда сброс отходов функционирует неправильно. Если проводится замена канализационного стояка, то оборудование устанавливается в соответствии разработанной схемой.

Виды канализации

Обычно канализация в ванных своими руками в квартире или доме устанавливается в несколько этапов. Каждый этап стоит проводить учитывая определенные технические особенности, которые нужно учитывать:

установка канализации внутренней — в этот этап входит прокладка всех канализационных элементов, которые располагаются внутри помещения, а именно подключение сифонов к канализации, раковины, холодного, горячего водопровода:
устройство канализации внешнего типа — в этот этап входит прокладка труб, которые соединяют внутреннюю канализационную систему, слив, септик или центральную канализационную систему.

Пайка и монтаж пластикового водопровода

Устанавливаем паяльник, закрепляем на нём нужные насадки и включаем в сеть. Даём паяльнику нагреться, и начинаем работать.

Насадка собирается из двух деталей соединяемых с помощью резьбы прямо, на нагревателе, «жале» паяльника. С одной стороны насадка имеет гнездо соответствующее внешнему диаметру трубы, с другой выступ («дорн»), соответствующий посадочному отверстию фитингов.

Паяльник для полипропилена имеет подставку, на которую и устанавливается

Сварка полипропиленовых труб происходит следующим образом:

Надеваем фитинг на выступ и одновременно вставляем трубу в ячейку. Делать это нужно с небольшим усилием, плавно. Следим, чтобы валик расплава пластика был аккуратным и равномерным по всей окружности.

Спустя небольшое время (для трубы 20 мм при комнатной температуре примерно 5-8 секунд) когда под действием тепла полипропилен размягчится, вытаскиваем обе заготовки и вдвигаем трубу в фитинг. Делать это нужно не мешкая, чтобы стык не успел остыть, но и не торопиться. У вас будет около 4-6 секунд, поверьте этого достаточно. Вдвинув детали, соединение нужно еще подержать 3-4 секунды, чтобы пластик «прихватился».

Процесс пайки полипропилена

Делать это нужно аккуратно, сдвигая детали по возможности по оси. Можно слегка покачивать, но крутить нельзя.

Рекомендую: Питьевая вода: проблемы и решения

Длина спайки должна точно соответствовать глубине насадки, поэтому не поленитесь отметить на трубе риской место, до которого ее нужно вдвигать (как минимум на первых порах).

Точно ориентировать детали относительно друг друга в плоскости перпендикулярной оси трубы, помогут риски на фитингах и линия на трубе.

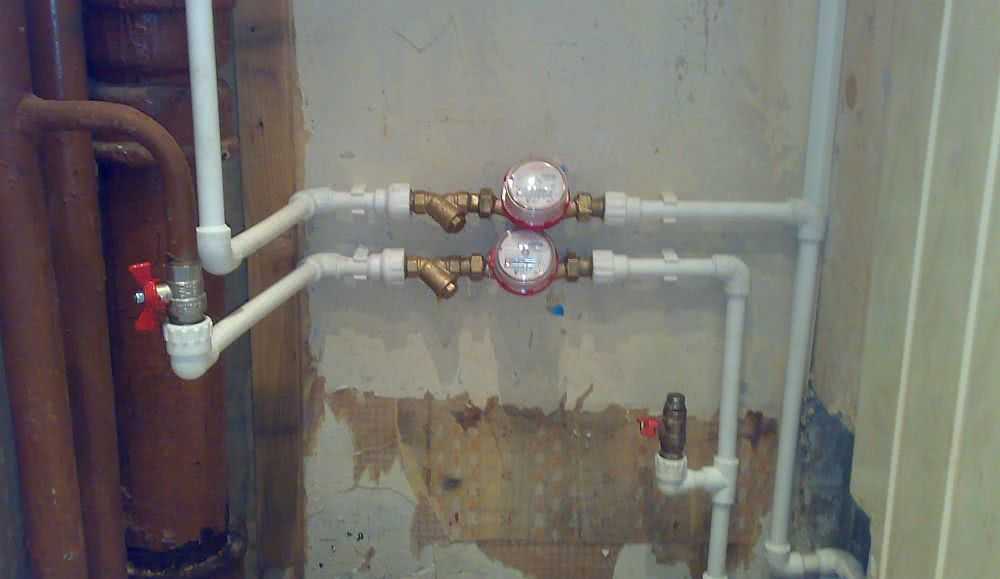

Работу начинаем с монтажа → счётчиков воды после чего переходим непосредственно к водопроводу.

Какой именно участок начинать паять первым не принципиально, главное точно делать замеры, перед тем как резать трубу. Ориентируемся при этом на места установки приборов.

Семь раз отмерять не стоит, но пару раз — да. А если возникло сомнение не грех повторить и в третий, и в четвертый.

Важно!

При замерах учитывайте расстояние, на которое труба вдвинется в фитинг. Именно тут ошибка приводит к обидным ситуациям, когда для подсоединения не хватает буквально нескольких миллиметров.

Если все же участок получился короче или длиннее, не отчаивайтесь. Его можно всегда разрезать, выбросить или добавить недостающий кусок, и сварить, используя соединительные муфты. Делать лишние соединения не желательно, но иногда приходится.

Систему варим отдельными, по возможности крупными участками. Обычно они заканчиваются переходными фитингами, которые соединяем с приборами, либо крепим к стене.

Бывают и случаи, когда приходится спаивать два относительно крупных узла непосредственно «по месту». В этом случае паяльник потребуется поставить как можно ближе к месту монтажа, а иногда и держать на весу.

В самых сложных и проблемных местах соединение выполняем фитингом с накидной гайкой или как его ещё называют — «американка».

Зачем разрабатывать схему разводки

Чтобы водопроводная система в ванной функционировала без перебоев, необходимо, прежде чем приступить к монтажу, разработать схему разводки. Это поможет избежать возможных ошибок, которые могли бы быть допущены в случае, если работы проводить без предварительного чертежа всей системы. Правильное проектирование будущей системы — залог ее бесперебойного функционирования.

Схема разводки труб в ванной комнате.

В составлении схемы учитываются количество сантехнических приборов в помещении, их точное расположение и размеры, а также расстояние между устройствами. Все это нужно для того, чтобы правильно рассчитать количество требуемого материала и дополнительных элементов, протяженность трубопроводов и др., а значит, и затраты на весь процесс.

Схема разводки.

Подключение водопровода и канализации

При использовании полипропиленовых труб для монтажа водопровода покупать специальный паяльник не рационально, так как его стоимость достаточно высока. Для таких целей его можно занять у знакомого мастера или взять в аренду в магазине.

Соединение и разводка полипропиленовых труб выполняется с помощью специальных пластиковых фитингов. Не редко приходится делать выходы из пластика на металлические или медные трубы. Для этих целей также предусмотрены специальные переходники с резьбовыми соединениями. Если при спайке пластиковой трубы допущена ошибка, то не стоит торопиться её утилизировать, так как можно обрезать лишнюю часть, и выполнить соединение повторно.

С монтажом канализационных труб все гораздо проще, так как для их соединения используется раструбный способ. Главное условие, которое нужно учитывать при сооружении канализации — соблюдать угол наклона горизонтальных канализационных трубопроводов. Самотечная система работает только путём соблюдения специального угла наклона. Угол наклона составляет 2-3 см на 1 м длины трубы.

Канализация требует периодической очистки, несмотря даже на то, что она выполняется из пластиковых материалов. Чтобы облегчить жизнь, нужно в местах поворота трубопровода устанавливать фитинги с ревизией. Для прочистки понадобится выкрутить крышку, после чего протолкнуть засор.

Чтобы установить унитаз, нужно первоначально определиться с типом выхода, который установлен на устройстве. Исходя из типа выхода, приобретается соответствующий соединитель пластикового типа, который соединяется унитаз с канализационным отверстием.

Сделать разводку трубопровода в доме или квартире не сложно, и для этого не нужно быть мастером или сантехником со стажем. Достаточно запастись необходимым инструментом и материалом, а также временем и терпением. Работа требует выполнения последовательности всех действий, однако самостоятельный подход поможет сэкономить приличную сумму денег.

Нюансы для разных типов санузла

В многоквартирных домах встречаются санузлы нескольких типов:

раздельный, в котором между ванной комнатой и туалетом имеется стена из бетона;
совмещенный, не имеющий внутренних перегородок (некоторые владельцы демонтируют их, дополнительно увеличивая площадь помещения).

Совмещенный

В таком санузле магистрали водоснабжения разводят по стене по периметру помещения от стояка через прорезанные каналы. На местах подключения потребителей предусматривают муфты.

Шаровые вентили располагают в щитке или закрывают коробом. После укладки магистралей каналы в стене заделывают цементной смесью, а сверху устанавливают финишный отделочный материал (например, кафельную плитку).

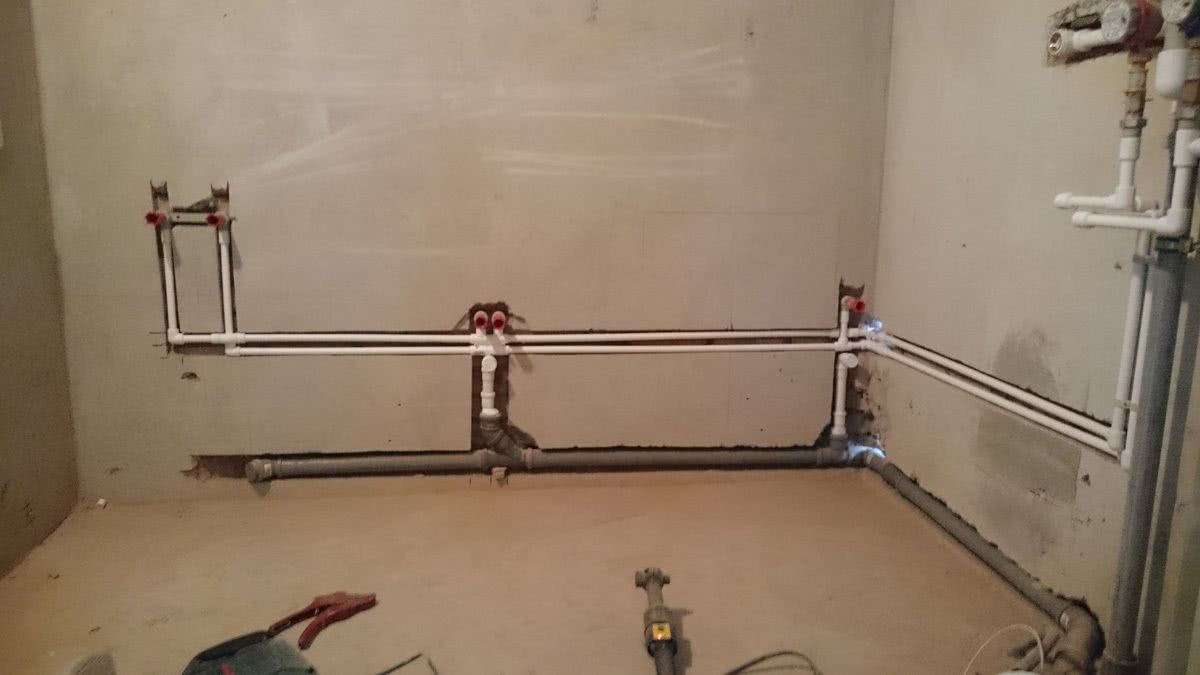

Разводка по периметру в совмещенном санузле.

Раздельный

При разводке в раздельном санузле в стене прорезают отверстие, необходимое для подвода канализационного слива или водопровода к стояку.

При необходимости предусматривают дополнительную точку подключения стиральной машины, радиатора отопления или полотенцесушителя (змеевик на стене прогревается циркулирующей горячей водой).

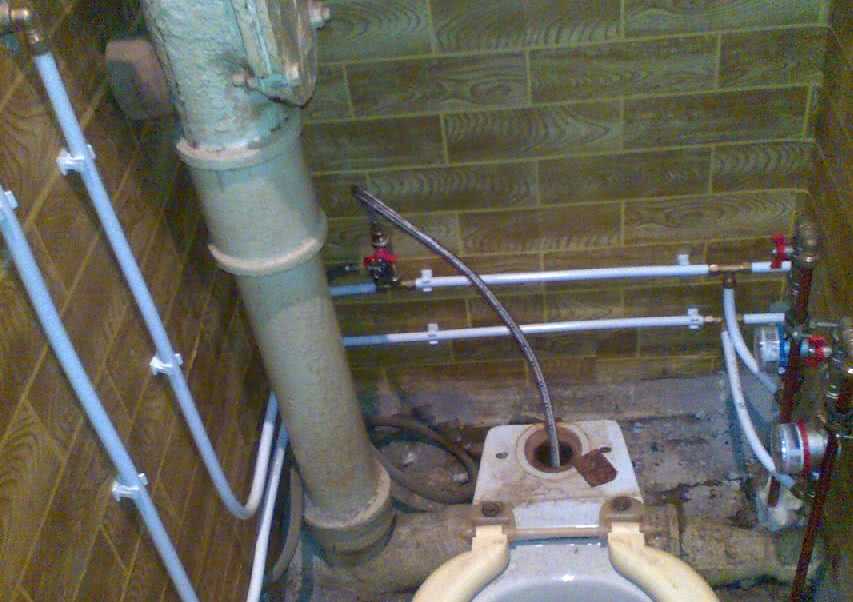

Разводка в раздельном санузле.

Как делается разводка труб и устанавливается стояк

Наиболее подходящее место расположения стояка – это туалет. Потому что оптимальные параметры трубы, которая устанавливается между унитазом и стояком, составляют 100 мм. Устанавливать ее можно как в открытом виде так и в скрытом, все зависит от того как будут устанавливаться сами трубы – в специальных коробках, внутри стеновых конструкциях, в каналах, нишах или около стен при помощи крепежей, хомутов, скоб.

Разводка труб в ванной и стояка происходит при помощи тройников косого типа. А в областях стыковок труб, имеющих различные размеры диаметров, нужно применять переходники. В зонах пересечений труб и раковины, сифона, ванны и душа, устанавливается труба коллекторного типа с диаметром 100–110 мм. Наличие сифона и гидрозатвора обеспечит предохранение от неприятных запахов

Крайне важно чтобы установка сифона производилась правильно, иначе из сливного отверстия раковин или ванны будут выходить неприятные запахи. Наличие сифона обеспечивает нормальную работу сливной системы раковин и ванны. Вариант разводки труб

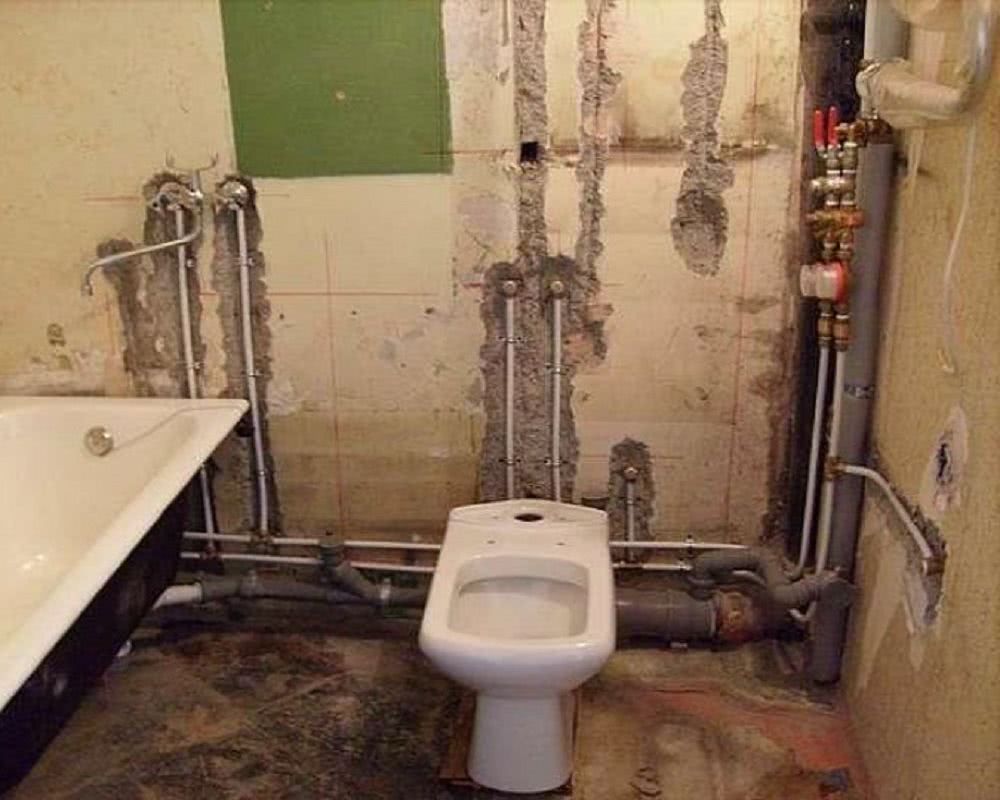

Вариант разводки труб

Разводка канализации в ванной комнате

Первый этап – составление проектного эскиза или чертежа. Учитываются все точки подключения и водоотвода. Этап второй – подборка диаметра труб, в зависимости от типа подключения, и расчет общей протяженности магистрали. Учитывать нужно такой момент: пластиковые трубы для канализации имеют разную длину и оснащены соединительным раструбом только с одной стороны. Третий этап – набор необходимого количества фитингов и крепежных хомутов. Без жесткого крепления к стене стыки пластиковых труб вскоре теряют герметичность.

Современные системы канализации в домах создаются из пластиковых труб

Преимущество использования канализационных труб из пластмассы очевидны. Стандартный срок их эксплуатации в системе внутридомовых коммуникаций – не менее 50 лет, разводка, подгонка и монтаж не занимают много времени и не требуют специальных инструментов.

В отличие от чугунных систем пластиковые трубы не подвержены коррозии. Полимерные трубы устойчивы к воздействию высокой температуры, и без проблем обеспечат слив подогретой воды в канализационный коллектор даже от автоматической стиральной машины. Поэтому они — лучший вариант для канализации в частном домовладении и в квартире.

Специальное покрытие внутренней части полипропиленовых труб позволяет избежать накопления известковых отложений, и как следствие, уменьшения внутреннего диаметра и пропускной способности системы.

Монтаж канализационной системы для ванных комнат следует начинать с самой нижней точки и в труднодоступном месте, например, под ванной. Считается хорошим тоном сначала точно смонтировать систему отведения воды в доме, и лишь потом подключать к ней устройства – потребители.

Для модификации или замены существующей системы приходится идти на демонтаж части или всей устаревшей системы отвода сточной воды.

Создавая разводку труб канализации из чугуна, традиционно использовали промасленную пеньку или веревку, а в качестве герметика – серу. Со временем такое соединение приобретает поразительную прочность. Единственно возможный способ демонтажа в городской квартире для чугунных систем, не поддающихся разборке — это их разрушение. Используется молот, или перфоратор с насадкой типа «зубило».

Соединение чугунного отрезка канализации с новыми трубами производится при помощи переходников

Чтобы сохранить целостность фановой трубы, существующий «лежак» и разводку чугунной системы разрушают до узла соединения с основным стояком, действуя с максимальной осторожностью по мере приближения к стояку. Для соединения пластиковых труб с чугунным стояком потребуется специальный переходник: пресс-фитинг или переходная муфта с манжетой уплотнения

Для соединения пластиковых труб с чугунным стояком потребуется специальный переходник: пресс-фитинг или переходная муфта с манжетой уплотнения.
