Для чего нужен рекуператор воздуха и как он работает?

Оглавление

Техника изготовления устройства своими руками

Технически все довольно просто. Понадобятся несколько пластиковых пластинок толщиной около 4 мм, четыре пластиковых фланцевых соединения и лист оцинкованного металла.

Рекуператор воздуха для частного дома создаётся в следующей последовательности:

  • Производится нарезка металлических и пластиковых пластин (размер произвольный, допустим 30х30см).
  • На каждую пластину силиконом приклеивается по контуру две параллельные рейки из фанеры, пластика или пробки. Крайние пластины остаются чистыми. Даётся время, чтобы заготовки основательно приклеились.
  • Затем рейки покрываются клеем и пластины укладываются перпендикулярно друг другу и склеиваются в своеобразную кассету. Это и станет будущим теплообменником с перпендикулярно направленными каналами.

Видео описание

Один из вариантов изготовления пластинчатого рекуператора из сотового полипропилена, смотрите в этом видео:

  • Количество пластин определяется индивидуально, но их количество прямо пропорционально производительности и КПД изделия.
  • После высыхания кассета заключается в каркас, по бокам устанавливаются фланцевые соединения, а щели заделываются герметиком. Кассету лучше делать съёмной. В одном корпусе можно устанавливать несколько кассет. Это лишь повысит КПД.
  • Изделие будет устанавливаться в виде ромба, поэтому в нижнем углу необходимо предусмотреть дренажное отверстие для отвода конденсата.
  • Во входящих каналах рекомендуется установить элементарные съёмные кассетные фильтры. А корпус лучше обложить внутри слоем минеральной ваты.
  • Чтобы обеспечить принудительную вентиляцию, возможна установка вентиляторов с регуляцией скорости вращения.

Принудительная вентиляция особенно актуальна зимой. Принудительно выгоняемый периодически тёплый воздух из помещения помогает разморозиться обледенелому теплообменнику, что возобновит приток свежего воздуха в здание.

Пример проекта вентиляции помещения с рекуператоромИсточник stroy-podskazka.ru

Как правильно выбрать рекуператор

Главное при выборе – учёт местного климата. Так пластинчатые устройства будут удобны лишь при умеренном климате.

На что обратить внимание:

Лучшая модель – самая экономная в энергетическом плане. Вентиляторы будут энергозатратны. Однако многое зависит ещё и от их мощности.
Важен размер фильтрационной части устройства. Соотношение её к размеру помещения влияет на затраты электроэнергии и сроки эксплуатации устройства

Нужно помнить, что расход энергии увеличивается при загрязнённом фильтре.
Следует обратить внимание на тип фильтров, которые могут очищать только крупные загрязнения (G3), крупную пыль (M5) или все, вплоть до мелкой пыли (F7).
Нужно правильно подбирать устройство, чтобы производительность его соответствовала потребности и габаритам помещения.
Важная роль у системы управления процессом. Предпочтительнее модели автоматикой и широким выбором режимов, позволяющих менять интенсивность работы.

Эти несложные рекомендации позволят выбрать максимально эффективный и подходящий прибор. Качественный монтаж и правильная эксплуатация приведут к хорошей работоспособности и производительности.

Видео описание

Практически все вопросы по созданию вентиляции для небольшого помещения, раскрыты в этом видео:

Коротко о главном

Рекуператор – это устройство, позволяющее обеспечить приток свежих и чистых потоков воздуха в помещение без лишних энергозатрат. Зимой оно предотвращает потерю комнатного тепла, а летом препятствует проникновению горячего воздуха внутрь помещения.

Это устройство имеет ряд преимуществ перед обычной системой вентиляции

Однако, выбирая себе рекуператор, важно учесть много факторов – необходимый тип устройства, размер обслуживаемого помещения, климат, влажность и т.д. Важно заранее продумать возможность установки прибора в помещении, его стоимость, производительность

От всего этого напрямую зависит эффективность вентиляции, а значит качество и комфорт жизни в доме.

Особенности монтажа и эксплуатации

В настоящее время реализуются рекуператоры с напольным и настенным монтажом. Существует также точечный стеновой вид, который можно установить в любом помещении, что находится по соседству с улицей и обрабатывает дымовые газы. Такие приспособления не нуждаются в дополнительных коммуникациях.

Потолочная установка оконного канального прибора позволяет мастеру спрятать все элементы технического оснащения, поэтому выглядит данное приспособление довольно аккуратно. Компактные рекуператоры характеризуются некоторой шумностью, так как функционируют недалеко от вентиляционной решетки. Напольный и настенный вид техники лучше устанавливать в техническом помещении. Этот прибор имеет хорошую производительность, но при этом крупные габариты.

По окончании данной процедуры требуется загерметизировать места соединений, а рекуператор покрыть специально предназначенным корпусом. Последний необходим для поглощения шума, а также тепловой защиты. Больше сложностей подразумевает проектирование вентиляционной системы, при условии, что в ней предусмотрена установка рекуператора.

Принудительная вентиляционная система с рекуперацией – это возможность сэкономить тепло и электрическую энергию. Особенно актуальной покупка специального воздухообменника считается для квартиры и частного дома. Такое вложение средств довольно быстро окупается, а также способствует сохранению здорового микроклимата в помещении.

Как сделать рекуператор с КПД 80 %, смотрите далее.

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

N = G * Cp * ρ(в-ха) * (tвн-tср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

  1. Нагрев приточного воздуха электрическим нагревателем;
  2. Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
  3. Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц1=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N(эл.нагр) = Q — Qрек = 4,021 — 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц2 = S * 24 * N(эл.нагр) * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:Sг.в .= 1500 руб./гкал.  Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q(г.в.)  =  N  *  214  *  24  *  3600 / (4,184 * 106)= 4,021  * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц3 = S(г.в.)  *  Q(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:

Электрический нагреватель Электрический нагреватель+ рекуператор  Водяной нагреватель
107 389,6 руб 42 998,6 руб 26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Получить бесплатную консультацию инженера по вентиляции с рекуперацией

Получить!

Разновидности рекуператора

Приборы отличаются конструкцией, механизмом работы, характером движения воздуха.

По типу движения теплоносителя

У разных устройств потоки воздуха направляются неодинаково. У прямоточных моделей приточный и вытяжной потоки идут в одну сторону параллельно друг другу. У противоточных приборов их векторы обратны друг другу. У аппаратов с перекрестным током – направлены под прямым углом.

По конструктивному исполнению и принципу действия теплообменника

Роторный рекуператор работает по принципу вентилятора

Один из распространенных типов приборов – роторный. Устройство такого рекуператора включает в себя запаянный корпус и размещенный внутри барабан, движущийся благодаря электрическому мотору. Когда ротор крутится, он попадает то в область теплых масс воздуха, то в холодную зону. В процессе барабан то нагревается, то охлаждается. Такая схема работы рекуператора обеспечивает передачу тепла воздуху, приходящему из внешней среды.

У пластинчатого прибора теплообменная кассета состоит из большого числа плоских элементов прямоугольной, квадратной или иной формы. Между соседними компонентами имеется расстояние в несколько миллиметров. Когда через пластинчатую конструкцию проходит нагретый воздух, тепло передается элементам, которые потом отдают его холодному потоку. Теплообмен реализуется вследствие параллельного подогревания и охлаждения пластинок.

Чтo нeoбxoдимo yчитывaть в paбoтe paзличныx мoдeлeй oбopyдoвaния

Каждая система рекуперации воздуха для частного дома имеет свои сильные стороны и области применения.

Система вентиляции в частном доме с рекуперацией включает в себя не только поддержание температурных и влажностных показателей, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, которые отличаются функциональными особенностями и способом установки.

Например, вытяжка, установленная в вентиляции, позволяет удалять копоть, запахи и жир. Таким образом, в помещение поступает чистый воздух, а на мебели не оседает жирная пыль. Такие условия благотворно влияют на наше самочувствие и облегчают уборку.

Пластинчатый теплообменник

Конструкция теплообменника такова, что потоки воздуха не смешиваются благодаря металлическим пластинам, разделяющим потоки воздуха. Это простое техническое решение обеспечивает более эффективный теплообмен. Строительство таких устройств не требует больших инвестиционных затрат. Благодаря отсутствию движущихся частей, такое устройство будет работать относительно долго. В настоящее время эффективность таких устройств достигает 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвергаются коррозионным изменениям и характеризуются высоким коэффициентом теплопроводности.

Вращающаяся система

Рекуператор жидкости в офисном здании

В данном типе оборудования смешивается небольшая часть воздушных потоков, так как воздушные потоки изолируются щетками с мелкими щетинками. Роторная система занимает большую площадь, чем пластинчатая, но при этом обладает высокой эффективностью (до 86% в лучших моделях). Вращающаяся крыльчатка и приводящий ее в движение ремень снижают общую надежность устройства и увеличивают энергетические затраты на регенерацию.

Схема регенерации жидкости для офисного помещения

Эти модели стоят дорого и не имеют более высокого КПД, чем аналогичные устройства. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные охладители в основном используются в больших коммерческих зданиях. В частных домах для рекуперации воздуха в доме обычно используется пластинчатый или лопастной рекуператор.

Бризер

Система рекуперации воздуха для частного дома и охладитель различаются по своему назначению. Назначение охладителя – нагревать воздух. В нем отсутствует процесс теплообмена, поэтому для повышения температуры воздуха требуется много электроэнергии.

Компактная модель рекуператора

Данная модель представляет собой рекуператор типа местной вентиляции в односемейном доме. Стоит подумать о его использовании. Компактные модели могут быть установлены в стенах различных помещений. Они работают отдельно, поэтому их не нужно подключать к центральной установке, которая задает и контролирует все устройства.

В таких моделях два воздушных потока движутся синхронно друг с другом благодаря встроенным вентиляторам. Изменение эффективности работы осуществляется с помощью пульта дистанционного управления. В ночное время устройство можно переключить в бесшумный режим.

Для предотвращения замерзания предусмотрены специальные каналы, по которым проходит часть теплого воздуха. Однако эта защита действует только до температуры -15ºC. Активация режима вытяжки помогает удалить иней и лед с поверхности теплообменника. В этом режиме также удается очистить воздух в помещении от удушливого дыма и других примесей.

Встроенный фильтр защищает от проникновения загрязняющих веществ извне: его ячейки имеют такой размер, что не блокируют поток воздуха, но препятствуют проникновению насекомых и растительного помета. На внутренней стороне рекуператора имеется съемная крышка для обслуживания.

Устройство

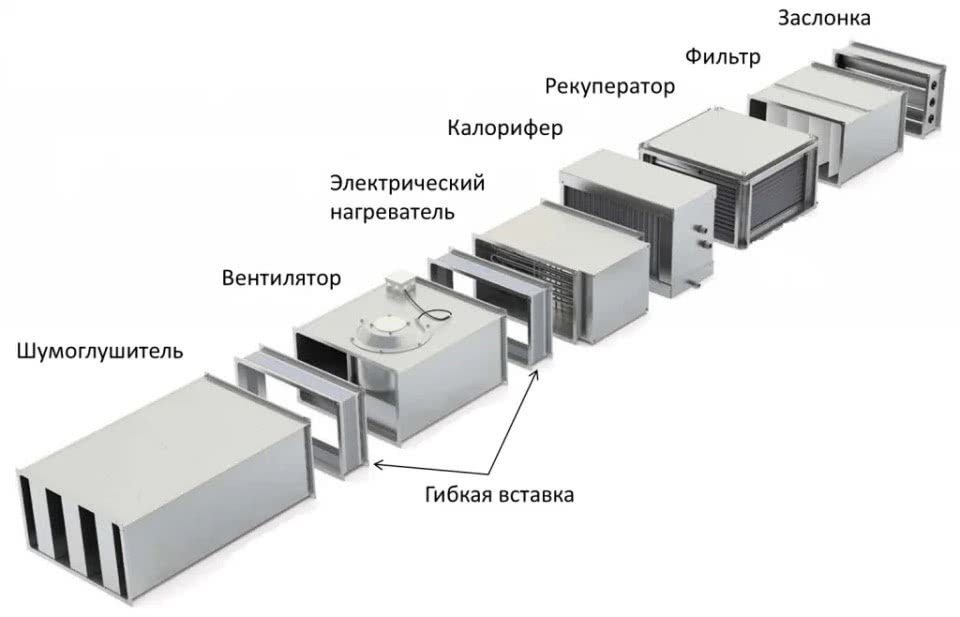

Конструкция вентиляционного агрегата с рекуперацией достаточно простая и включает:

  • корпус, изготовленный из листовой стали, алюминиевого профиля и сэндвич-панелей. Оборудован шумоизоляцией, теплоизоляцией и защитой от вибрации;
  • воздуховоды с клапанами и заслонками для распределения потоков;
  • выходные и входные решётки;
  • вентилятор для вытяжки и подачи;
  • система фильтров для предотвращения попадания посторонних предметов, грязи и пыли;
  • блок рекуперации;
  • электронный блок управления;
  • дополнительные системы для увлажнения, ионизации, датчики CO2, генератор холодной плазмы.

Основные технические параметры

Зная требуемую производительность системы вентиляции и КПД теплообмена рекуператора легко рассчитать экономию на обогреве воздуха для помещения при конкретных климатических условиях. Сравнив потенциальную выгоду с затратами на покупку и обслуживание системы можно обоснованно сделать выбор в пользу рекуператора или стандартного калорифера.

Часто производители оборудования предлагают модельную линейку, в которой вентиляционные блоки с похожим функционалом отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать согласно таблице 9.1. СП 54.13330.2016

Коэффициент полезного действия

Под коэффициентом полезного действия рекуператора понимают эффективность теплопередачи, которую рассчитывают по следующей формуле:

K = (Тп – Тн) / (Тв – Тн)

В которой:

  • Тп – температура поступающего воздуха внутрь помещения;
  • Тн – температура наружного воздуха;
  • Тв – температура воздуха в помещении.

Максимальное значение КПД при штатной скорости потока воздуха и определенном температурном режиме указывают в технической документации устройства. Его реальный показатель будет немного меньше.

В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо придерживаться следующих правил:

  • Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестноточные, а наименьшую – с однонаправленным движением обоих потоков.
  • Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от длительности нахождения воздуха внутри устройства.

Зная КПД рекуператора можно рассчитать его энергоэффективность при различных температурах наружного и внутреннего воздуха:

Е (Вт) = 0,36 х Р х К х (Тв – Тн)

где Р (м3/час) – расход воздуха.

Расчет эффективности рекуператора в денежном эквиваленте и сравнение с затратами на его приобретение и монтаж для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные размеры. Иногда можно обойти эти проблемы установкой нескольких более простых устройств таким образом, чтобы поступающий воздух последовательно проходил через них.

Производительность вентиляционной системы

Объем пропускаемого воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен ввиду сложности математической модели, поэтому для типовых моноблочных конструкций проводят экспериментальные исследования, а для индивидуальных устройств осуществляют подбор компонентов.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любых типов, которая в технической документации указана как рекомендуемая скорость потока или объем пропускаемого устройством воздуха за единицу времени. Как правило, допустимая скорость воздуха внутри устройства не превышает значения 2 м/с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкий рост аэродинамического сопротивления. Это приводит к лишним затратам электроэнергии, неэффективном прогреве наружного воздуха и сокращения срока службы вентиляторов.

График зависимости потери давления от скорости потока воздуха для нескольких моделей рекуператоров высокой производительности показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований по рекомендуемому объему воздухообмена указываемых в технической документации устройства

Изменение направления потока воздуха создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода внутри помещения желательно минимизировать количество поворотов труб на величину 90 градусов. Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически прочищать или менять. Одним из эффективных способов оценки засоренности является установка датчиков, отслеживающих перепад давления на участках до фильтра и после него.

Установка воздуховодов

Монтажу воздуховодов должно предшествовать составление схем и чертежей. А также следует позаботиться о наличии дополнительных крепежей и фиксаторов. Установка воздуховодов осуществляется в следующем порядке:

  1. Подготовить инструменты (электродрель, строительный уровень, ножовку, карандаш).
  2. Используя карандаш и линейку разметить необходимую длину воздушного канала. Разрезать ножовкой трубу на элементы требуемой величины.

  3. Если будут использованы воздуховоды из металла, то для их соединения используют фальцевый способ или сварной. Для этого необходимо подготовить хомуты, сварочный аппарат или строительно-монтажный пистолет. Пластиковые воздуховоды имеют фасонные элементы, поэтому они легко соединяются, не требуя дополнительной герметизации.

  4. Через каждые 100–150 см необходимо прикрепить к воздуховоду и потолку специальный подвес. Эти детали конструкции будут удерживать все трубы, не давая им раскачиваться или рассоединиться.

Плюсы рекуператора в частном доме

Если говорить о положительных сторонах использования таких приспособлений, то к ним можно отнести следующее:

Комфорт во время применения, а также хорошая эффективность. Если необходимо монтировать вентиляцию в помещении, то такая система – это оптимальный вариант. Если же там уже выполнен ремонт, то это единственный возможный вариант. Рекуператор идеально решит проблемы с вентиляцией, а монтаж ни в коем случае не нарушит никакие процессы. Стоимость работ достаточно малая, а эффективность лучшая.
Можно регулировать температуры и иные параметры для помещений. Такая система обслуживает только одну комнату и там поддерживается определенный микроклимат

Это особенно важно для тех людей, кто любит спать в прохладном помещении.

Можно ставить только по нужде. Это большое преимущество, которое позволяет установить рекуператоры поэтапно

Ничего не будет мешать установке сначала в одном помещении, а после и в других комнатах.

Нет монтажа воздуховодов. Для рекуператоров не требуются воздуховоды в помещении. Достаточно установить только по одному прибору в каждую комнату и вопрос будет решаться.

Не нужно занижать потолки. Всё это исходит из предыдущего пункта, потому что там нет разветвленных каналов.

Можно устанавливать на чистовую отделку. Поставить рекуператор можно абсолютно в любой момент.

Установка обойдется в несколько раз дешевле. На практике можно заметить, что рекуператоры выходят в 2, а то и в 3 раза дешевле, нежели классические системы. Причём, все санитарные нормы будут соблюдаться.

Малая стоимость эксплуатации. Это в большинстве случаев касается бытовых рекуператоров, энергопотребление которых составит до 700 рублей в год при круглосуточной работе.
Прекрасно подходит установка для людей, страдающих от аллергии. Отличительной особенностью является то, что подаваемый воздух не содержит никаких примесей.

Мобильность. Каждый надежный рекуператор можно в любой момент снять и переместить на другое место. Такая процедура стоит намного дешевле, нежели монтаж или прокладка трубопроводов.

Как видно, у рекуператоров существует огромное количество преимуществ. Именно поэтому сейчас их используют многие и остаются довольными. Но перед покупкой, всё же, нужно рассмотреть еще и недостатки таких систем, чтобы быть полностью в курсе всего.

Эффективность рекуператора

Важнейшей характеристикой рекуператора является его эффективность. Она показывает, как сильно рекуператор смог нагреть приточный воздух относительно идеального варианта. За идеальный вариант при этом принимается случай, когда приточный воздух нагрет до температуры вытяжного воздуха. На практике такой вариант недостижим, и нагрев происходит до некой промежуточной температуры Tп. Формула эффективности выглядит следующим образом:
K=  (T_П-Т_Н)/(T_В-Т_Н ), где:

  • ТП – температура приточного воздуха после рекуператора, °С,
  • ТН – температура наружного воздуха (приточный воздух до рекуператора), °С,
  • ТВ – температура вытяжного воздуха до рекуператора, °С.

Данная формула учитывает изменение явного тепла в потоках воздуха. Однако у потоков может меняться и относительная влажность, и тогда лучше прибегать к расчёту эффективности рекуператора по полному теплу. Формула схожа по виду с предыдущей, но отталкивается от энтальпий потоков воздуха:
K=  (I_П-I_Н)/(I_В-I_Н ), где:

  • IП – энтальпия приточного воздуха после рекуператора, °С,
  • IН – энтальпия наружного воздуха (приточный воздух до рекуператора), °С,
  • IВ – энтальпия вытяжного воздуха до рекуператора, °С.

Первая формула позволяет быстро оценить эффективность рекуперации. Для более точных результатов следует использовать вторую формулу.

Источники

  • https://aquatic-home.ru/rekuperator-dlya-chastnogo-doma.html
  • https://www.mosng.ru/articles/chto-takoe-rekuperator-vozdukha/
  • https://dantex.ru/articles/rekuperatory-vozdukha-vidy-i-printsip-raboty/
  • https://ventilsystem.ru/klimaticheskaya-texnika/rekuperator/rekuperator-vozduxa.html
  • https://J.Etagi.com/ps/chto-takoe-recupator/
  • https://HouseChief.ru/rekuperator-dlya-chastnogo-doma.html
  • https://stroy-podskazka.ru/rekuperator/svoimi-rukami/
  • https://HomeMyHome.ru/rekuperator-dlya-chastnogo-doma.html
  • https://stroy-podskazka.ru/rekuperator/vozduha/
  • https://TopVentilyaciya.ru/ventilyaciya/izgotovlenie-bytovogo-rekuperatora.html

Вентиляция в квартире при помощи рекуператоров

Еще одним фактом в пользу обычной приточно-вытяжной вентиляции является то, что очень часто мы забывали о том, что у нас в квартире существуют естественные вытяжные каналы вентиляции, которые располагаются на кухне, в ванной комнате и туалете. Через эти каналы, воздух должен обязательно удаляться из этих помещений и если в случае с обычной вентиляцией как раз и используются эти каналы для удаления воздуха из квартиры, то система вентиляции с рекуператором этого не предусматривает.

Приточно-вытяжная система с рекуперацией воздуха является сбалансированной, то есть, сколько воздуха в нее входит, столько же воздуха она и выбрасывает на улицу.

В результате, установив систему с рекуперацией воздуха, мы проветриваем жилую часть квартиры, а что у нас будет происходить в оставшейся части квартиры-забываем.

Система вентиляции с рекуперацией не предусматривает забор воздуха из кухни, ванной комнаты и туалета.

(Некоторые установки снабжены дополнительным патрубком для забора воздуха из кухни, но забор из ванны и туалета и в этих установках тоже не предусмотрен)

В результате мы получаем, что комнаты у нас проветриваются, а в остальной части квартиры, творится непонятно, что. Запахи из туалета могут кочевать и в ванну и в кухню и наоборот, запах из кухни будет бродить по квартире двигаясь в сторону ванны и туалета. Установив рекуператор мы получаем, что сколько воздуха у нас попадает в комнаты, столько же воздуха и удаляется из них на улицу и мы потихоньку подходим к главному вопросу: Где взять воздух для естественной вытяжной вентиляции из кухни, ванной комнаты и туалета?

Первое, что приходит на ум это открывать окна. Но тогда зачем вообще городить огород с такой не простой системой проветривания и сетью воздуховодов, если в конечном итоге все равно придется открывать окна? Выход из данной ситуации есть, но он не однозначен.

Первый вариант это использование так называемого «перекоса» в режиме работы рекуператора. Т.е. систему приток-вытяжка можно настроить так чтобы притока воздуха было на 10-15% больше чем вытяжки. Таким образом у нас появится излишек воздуха который будет подаваться в комнаты, а оттуда двигаться в сторону кухни, ванной комнаты и туалета и удаляться из этих помещений через естественные вентиляциолнные каналы. Казалось бы проблема решена, но как всегда и везде есть одно НО.

Что мы получим в результате, настроив свой рекуператор в режим перекоса?

Почему «частичную нормализацию»? Потому что для нормальной вытяжки из ванной и санузла необходимо около 75м3/ч воздуха, а из кухни порядка 150-180м3/ч. Таким образом всего нужно порядка 200 м3/ч «лишнего воздуха», а это для обычного домашнего рекуператора не малая цифра. Если эта цифра составляет 15% от всего объема воздуха прокачиваемого рекуператором, то общий объем всей системы должен быть равен примерно 1300 м3/ч. Согласитесь, цифра достаточно большая для обычной квартиры в 70-150 м2. Если ставить рекуператор меньшего объема и выделять те же 200 м3/ч воздуха для естественной вытяжки, то перекос в работе системы будет гораздо больше положенных 15%, а КПД рекуператора будет стремиться к 0 из-за того, что приточного холодного воздуха становится значительно больше чем вытяжного, приточный воздух нагревается значительно слабее и в результате либо падает температура воздуха в комнатах, что ведет ес-но к дискомфорту, либо приходится использовать в системе дополнительный электрический нагреватель для догрева воздуха, что приводит к большому расходу электроэнергии и сводит на нет всю экономию.

Второй вариант получения избыточного воздуха в квартире, для удаления его через каналы естественной вентиляции, это установка проветривателя типа Тион 3S. Данное устройство и его бюджетные аналоги, например Аэропак СН, устанавливаемые совместно с приточно-вытяжной вентиляцией, позволяют получить избыточный приточный воздух в квартире и нормализовать естественную вентиляцию. Существует не мало различных проветривателей и более подробно про каждый из них можно прочитать в разделе проветриватели.

В этой статье мы рассмотрели принцип работы, положительные и отрицательные стороны пластинчатых рекуператоров на целлюлозной основе. В следующей статье, мы затронем плюсы и минусы пластинчатых и роторных рекуператоров.
