Роторный рекуператор: устройство и принцип работы теплообменника, известные модели, плюсы и минусы агрегата

Расчёт мощности системы

Проветриватель для больших помещений повышенной мощности

Габариты и мощность рекуператора влияют на производительность устройства. Чем больше площадь вентилируемого помещения, тем более мощный рекуператор потребуется. Поэтому прежде чем приобретать устройство следует провести расчёт мощности рекуператора.

Для этого используется формула: Q = 0,335 x L x (T₁ – T₂), где:

• Q (Вт) – мощность устройства;
• L (м3/ч) – объём воздуха, необходимый для нормальной жизнедеятельности человека. Согласно норме для одного человека требуется 60 м3/ч;
• Т₁ (оС) – температура воздуха после рекуперации;
• Т₂ (оС)– температура воздуха до рекуперации.

Например, рассчитаем мощность рекуператора для квартиры, где проживает 3 человека. Температура воздуха, транспортируемого в помещения, должна равняется не менее 20 оС, а с улицы поступает воздух температурой -10 оС. Q = 0,335 x 180 x 32 = 1929,6 Вт.

При проведении расчёта следует брать минимально возможную температуру (в среднем за 5 лет), которая наблюдалась в регионе, где планируется установка рекуператора. Если устройство не планируется использовать как основной источник обогрева помещения, то показатели температуры подбираются индивидуально.

Как собрать рекуператор?

Это устройство достаточно простое, но цены на него понравятся немногим. По этой причине есть смысл сделать его своими руками. Для работы нужно собрать все «ингредиенты» из следующего списка:

• лист оцинкованной стали для пластин (площадь — 4 м2, толщина — от 0,5 до 1,5 мм);
• техническую пробку (в рулоне, толщина — 2 мм) для прокладки, создания зазоров, замена — тонкие деревянные рейки, оргстекло, пластик;
• пенопласт либо фольгированную минвату (толщина — 5 мм);
• пластиковые фланцы для фиксации воздуховодов с таким же диаметром, как и вентканалы (количество — 4);
• лист фанеры, МДФ, металла (нержавейки) или пластика — для изготовления корпуса;
• трубку небольшого диаметра, ее задача — отвод воды;
• универсальный клей, силиконовый герметик;
• металлический профиль — уголок;
• болгарку (ножовку по металлу), электролобзик, шуруповерт;
• крепежи — оцинкованные саморезы;
• защиту — перчатки, очки.

Альтернативой оцинкованной стали может стать поликарбонат, полипропилен либо текстолит. Этапы работ — создание теплообменника, изготовление короба и сборка рекуператора.

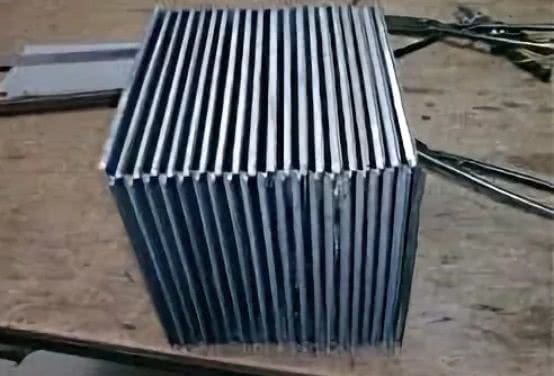

Создание пластинчатой конструкции

Сначала нарезают примерно 70 стальных квадратов, сторона — 200-300, 300х300 либо 400х400 мм. Больший размер — большая мощность оборудования. Чтобы гарантировать одинаковый размер, листы разрезают на несколько частей, затем складывают стопкой и делают рез.

Из пробковой подложки (рейки) вырезают прокладки, их ширина — 10-15 мм.

Изготавливают свыше 200 штук тонких полосок. Их длина — сторона пластины. На первый элемент приклеивают 2 полосы по краям, одну по центральной оси, все — строго параллельно. Точно так же поступают со следующей деталью.

1. Вторую пластину поворачивают так, чтобы приклеенные полоски обеих располагались перпендикулярно. Прокладки ее промазывают клеем, затем прижимают к свободной плоскости первой детали.
2. С третьей поступают аналогично. Приклеив полоску, ее фиксируют ко второй, перпендикулярно к ней, но параллельно относительно первой. Таким образом, получают зазоры для движения воздушных масс.

Дальше действуют по тому же принципу: каждую из последующих деталей приклеивают перпендикулярно относительно предыдущей. После сборки блока нужного размера сверху сначала укладывают какую-либо прокладку из дерева, на нее — груз (до 7 кг). После высыхания кассету дополнительно скрепляют уголками: 4 элемента прикручивают к углам стопки.

Сборка корпуса рекуператора

Из листового материала собирают коробку — квадратный ящик. Его длина и высота равняется диагонали блока, ширина — его высоте. Получившуюся коробку утепляют. Все стыки заполняют герметиком. На противоположных стенках сверху и снизу вырезают отверстия, диаметр их должен соответствовать размерам воздуховодов. Затем крепят пластиковые фланцы.

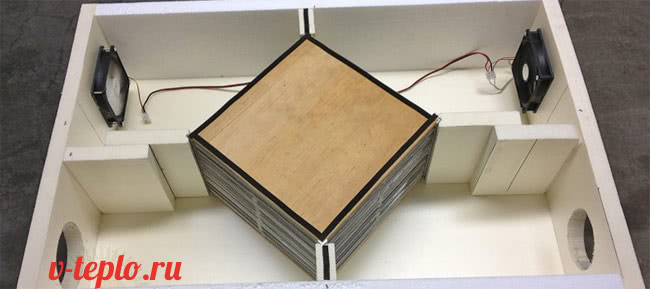

Соединение обоих элементов

В дне короба строго в центре вырезают отверстие для эвакуации конденсата. Диаметр его зависит от имеющейся трубки. Внутрь вертикально устанавливают блок из пластин, отмечают его расположение. На боковых стенах саморезами и герметиком фиксируют уголки, чья задача — служить направляющими кассете, ее можно будет доставать из конструкции.

Перед креплением блока проверяют герметичность устройства между ним и корпусом. При необходимости добавляют утеплитель. Если предусмотрено заранее, в корпусе крепят фильтры и вентиляторы. В последнюю очередь устанавливают крышку. Есть другой вариант — изготовление оборудования с несколькими кассетами. В этом случае меняется размер и форма короба, а также количество блоков.

Самодельный пластинчатый рекуператор сделать несложно, ведь конструкция эта элементарная. Однако времени она (особенно, изготовление блока) отнимет немало. Чтобы познакомиться с прибором, можно посмотреть это видео:

Способы организации рекуперативной вентиляции

Рекуперация обустраивается одним из способов: централизованно и децентрализовано. В первом случае через теплообменник проходят вентиляционные потоки со всего помещения, во втором – с одной комнаты.

Централизованный комплекс – приточно-вытяжная установка

Централизованная система обустраивается на этапе строительства или капитальной модернизации вентсистемы.

Подбирается принудительная приточно-вытяжная установка (ПВУ) с вмонтированным рекуператором. Основной критерий выбора – общая производительность комплекса из расчета на весь объем воздуха в сооружении (+)

ПВУ с рекуператором обеспечивает достаточный воздухообмен даже в домах с герметичными окнами. При этом воздухопотоки распределяются равномерно, не создавая сквозняков.

Комплексные приточно-вытяжные установки моноблочного типа укомплектованы:

• вентиляторами – круглосуточная подача чистого воздуха и выброс струй, насыщенных углекислым газом;
• нагревателями – предварительный подогрев притока;
• фильтрами – задерживают пыль и микрочастицы;
• рекуператором – могут использоваться разные типы установок.

Функционал некоторых ПВУ расширен таймером отсрочки работы, регулятором мощности, датчиками уровня влажности и тд.

Корпус моноблочных моделей покрыт шумопоглощающим материалом, благодаря чему работа ПВУ становится очень тихой. Возможны вертикальные, горизонтальные и подвесные варианты исполнения вентустановок

Хорошо зарекомендовали себя рекуперационные моноблочные ПВУ производства: «Вентс» (Украина), Dantherm (Дания), «Daikin» (Япония), «Dantex» (Англия).

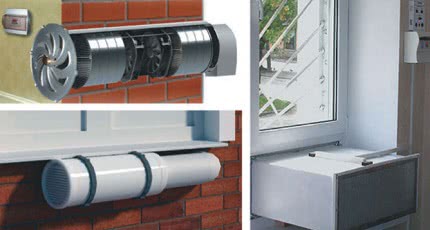

Локальные агрегаты – дополнение к действующей вентсистеме

Для восстановления циркуляции воздушных масс в эксплуатируемом помещении подойдут децентрализованные приточники с рекуперацией тепла.

Они врезаются в фасад здания или монтируются через окно. Их основная задача – улучшение приточной вентиляции в доме.

В локальных рекуператорах предусмотрен вентилятор и пластинчатый теплообменник. «Рукав» приточника изолирован шумопоглощающим материалом. Блок управления компактных вентустановок размещается на внутренней стене

Особенности децентрализованных вентсистем с рекуперацией:

• КПД – 60-96%;
• невысокая производительность – устройства рассчитаны на обеспечения воздухообмена в помещениях до 20-35 кв.м;
• доступная стоимость и широкий выбор агрегатов, начиная от обычных стеновых клапанов до автоматизированных моделей с многоступенчатой системой фильтрации и возможностью регулировки влажности;
• простота монтажа – для ввода в эксплуатацию не требуется прокладка воздуховодов, установить стеновой клапан можно самостоятельно.

Популярные производители локальных рекуператоров: Prana (Украина), O.Erre (Италия), Blizzard (Германия), Вентс (Украина), Aerovital (Германия).

Важные критерии выбора стенового приточника: допустимая толщина стены, производительность, КПД рекуператора, диаметр воздушного канала и температура перекачиваемой среды

Принцип работы рекуператора воздуха и его эффективность

По своей сути, рекуператор воздуха для частного дома представляет собой ничто иное, как теплообменник, в котором выходящий из помещения воздух отдает большую часть своего тепла входящему с улицы – он его подогревает, предупреждая таким способом охлаждение помещений.

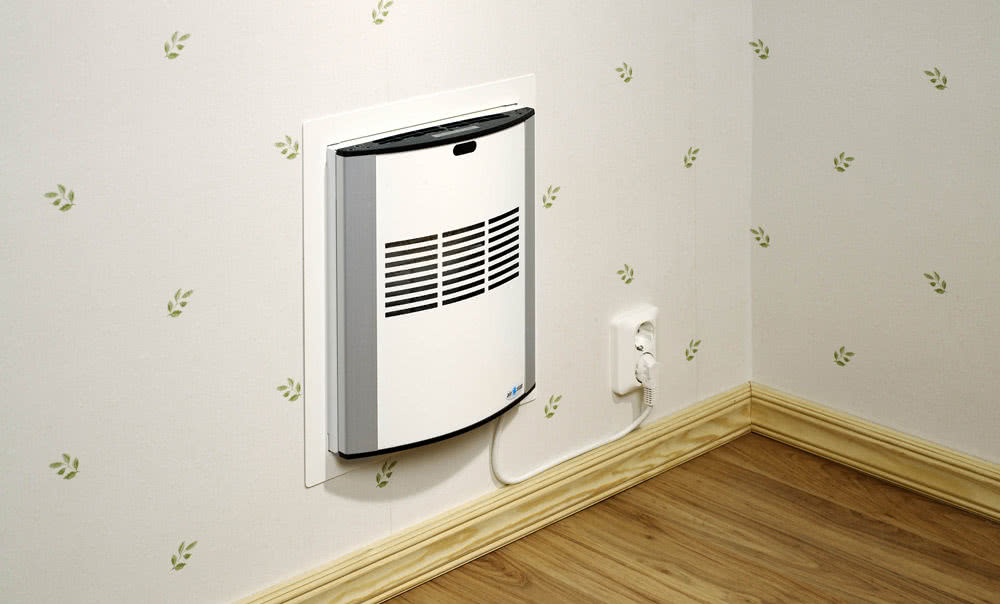

Комнатные рекуператоры воздуха фото

Устроен такой прибор достаточно просто – чтобы понять его принцип работы, представьте себе квадратную трубу, по которой выходящий из помещения воздух идет вдоль нее, а приходящий – поперек. При этом оба потока не смешиваются благодаря специальным теплопроводящим пластинам. Примерно так и устроен современный рекуператор для воздуха, в котором один поток отдает тепло другому. Эффективность работы такого устройства достаточно высока. Приведу цифры – если поток исходящего из помещения воздуха имеет температуру 21˚C, а на улице мороз -10˚C, то после рекуператора уличный воздух будет иметь температуру от +2 до +6˚C. Представляете, сколько энергии можно сэкономить с помощью этого устройства? Много! Счета за оплату энергоносителей снизятся в несколько раз.

Принцип работы рекуператора воздуха схема

Где используется?

Из всего вышесказанного можно сделать вывод, что рекуперация применима практически в любой сфере человеческой деятельности и приносит пользу повсеместно. Благодаря увеличению внимания к проблеме накопления различных отходов появилась даже целая отрасль, занятая исключительно сбором и переработкой вторичного сырья – этим занимаются, в том числе, и довольно крупные предприятия. В некоторых странах такие фирмы, даже не будучи государственными, получают значительную поддержку из бюджета, поскольку непосредственно заняты вопросами стабильного и безопасного будущего человечества.

Рекуперация также может быть одним из направлений деятельности предприятия, которое занимается производством или обработкой чего-либо и просто пытается сэкономить. Хорошими примерами могут быть как уже упомянутый металлургический завод, заодно обеспечивающий жителей близлежащего города отоплением и горячей водой, так и предприятие электротранспорта, у которого весь подвижной состав оснащен преобразователями. Даже если отбросить сугубо экономический момент, все равно получится, что оба предприятия тоже работают на экологию – первое не финансирует добычу и сжигание лишнего топлива, второе потребляет меньше энергии из электросети, а значит, делает то же самое, уменьшая спрос на продукцию электростанций.

Рекуперация тепла – это явление, происходящее без нашего непосредственного вмешательства в наших собственных домах. Благодаря простым приспособлениям, установленным в вентиляционных системах, мы чувствуем себя комфортнее дома, да при этом еще и платим меньше. Самое интересное, что выигрывает от такого подхода, опять же, экология, ведь на нагрев воды для радиаторов отопления и производство электричества для электрокаминов и кондиционеров тратится меньше топливных природных ископаемых, а вместе с этим снижается уровень загрязнения воздуха продуктами горения. Наконец, рекуперация может иметь место даже в повседневной жизни человека, причем вполне осознанно.

О том, что такое рекуперация воздуха, смотрите в следующем видео.

Основные типы рекуператоров для частного дома

Пластинчатый теплообменник

Он считается наиболее функциональным и относительно недорогим. Она имеет разновидности:

• Алюминий, выгодно отличающийся своей ценой;
• Пластик с более высокой эффективностью, чем металл;
• Целлюлозный – самый эффективный, но неустойчив к высокой влажности.

  Пластинчатые приборы очень неприхотливы в использовании, редко выходят из строя и не требуют использования электроэнергии

Недостатком этого устройства считается замерзание в зимний период.

Вращающиеся устройства

Внутри этого устройства находятся пластины, которые вращаются при движении воздуха.

Эти устройства характеризуются высокой эффективностью и устойчивостью к влаге.

Скорость вращения ротора можно изменять, что повышает эффективность работы агрегата. Недостатком роторного рекуператора является необходимость в расходных материалах – фильтрах. Ротор требует периодического обслуживания и работает от электричества.

Рекуперация тепла в системах вентиляции может быть реализована с помощью воды. Тепло от проходящего воздуха передается жидкости. Преимущество этого типа воздухообмена в том, что воздушные потоки не смешиваются, а теплообменники расположены в разных местах. Недостатков у водяных теплообменников много: они потребляют много энергии, требуют дополнительной циркуляции жидкости и имеют низкую эффективность.

Водяной теплообменник

Рекуператоры для крыши.

Используется в основном для подсобных помещений – ангаров, гаражей. Просты в установке и очень эффективны, но имеют высокую стоимость.

Принцип работы крышного воздухообменника

Техника изготовления устройства своими руками

Технически все довольно просто. Понадобятся несколько пластиковых пластинок толщиной около 4 мм, четыре пластиковых фланцевых соединения и лист оцинкованного металла.

Рекуператор воздуха для частного дома создаётся в следующей последовательности:

• Производится нарезка металлических и пластиковых пластин (размер произвольный, допустим 30х30см).
• На каждую пластину силиконом приклеивается по контуру две параллельные рейки из фанеры, пластика или пробки. Крайние пластины остаются чистыми. Даётся время, чтобы заготовки основательно приклеились.
• Затем рейки покрываются клеем и пластины укладываются перпендикулярно друг другу и склеиваются в своеобразную кассету. Это и станет будущим теплообменником с перпендикулярно направленными каналами.

Видео описание

Один из вариантов изготовления пластинчатого рекуператора из сотового полипропилена, смотрите в этом видео:

• Количество пластин определяется индивидуально, но их количество прямо пропорционально производительности и КПД изделия.
• После высыхания кассета заключается в каркас, по бокам устанавливаются фланцевые соединения, а щели заделываются герметиком. Кассету лучше делать съёмной. В одном корпусе можно устанавливать несколько кассет. Это лишь повысит КПД.
• Изделие будет устанавливаться в виде ромба, поэтому в нижнем углу необходимо предусмотреть дренажное отверстие для отвода конденсата.
• Во входящих каналах рекомендуется установить элементарные съёмные кассетные фильтры. А корпус лучше обложить внутри слоем минеральной ваты.
• Чтобы обеспечить принудительную вентиляцию, возможна установка вентиляторов с регуляцией скорости вращения.

Принудительная вентиляция особенно актуальна зимой. Принудительно выгоняемый периодически тёплый воздух из помещения помогает разморозиться обледенелому теплообменнику, что возобновит приток свежего воздуха в здание.

Пример проекта вентиляции помещения с рекуператоромИсточник stroy-podskazka.ru

Как правильно выбрать рекуператор

Главное при выборе – учёт местного климата. Так пластинчатые устройства будут удобны лишь при умеренном климате.

На что обратить внимание:

Лучшая модель – самая экономная в энергетическом плане. Вентиляторы будут энергозатратны. Однако многое зависит ещё и от их мощности.
Важен размер фильтрационной части устройства. Соотношение её к размеру помещения влияет на затраты электроэнергии и сроки эксплуатации устройства

Нужно помнить, что расход энергии увеличивается при загрязнённом фильтре.
Следует обратить внимание на тип фильтров, которые могут очищать только крупные загрязнения (G3), крупную пыль (M5) или все, вплоть до мелкой пыли (F7).
Нужно правильно подбирать устройство, чтобы производительность его соответствовала потребности и габаритам помещения.
Важная роль у системы управления процессом. Предпочтительнее модели автоматикой и широким выбором режимов, позволяющих менять интенсивность работы.

Эти несложные рекомендации позволят выбрать максимально эффективный и подходящий прибор. Качественный монтаж и правильная эксплуатация приведут к хорошей работоспособности и производительности.

Видео описание

Практически все вопросы по созданию вентиляции для небольшого помещения, раскрыты в этом видео:

Коротко о главном

Рекуператор – это устройство, позволяющее обеспечить приток свежих и чистых потоков воздуха в помещение без лишних энергозатрат. Зимой оно предотвращает потерю комнатного тепла, а летом препятствует проникновению горячего воздуха внутрь помещения.

Это устройство имеет ряд преимуществ перед обычной системой вентиляции

Однако, выбирая себе рекуператор, важно учесть много факторов – необходимый тип устройства, размер обслуживаемого помещения, климат, влажность и т.д. Важно заранее продумать возможность установки прибора в помещении, его стоимость, производительность

От всего этого напрямую зависит эффективность вентиляции, а значит качество и комфорт жизни в доме.

Преимущества использования

Установив рекуператор, пользователь одним ударом убивает даже не двух, а трех зайцев:

1. Экономится тепло: система вентиляции — обязательный атрибут любого строения, без которого пребывающие внутри люди не могут чувствовать себя комфортно. За этот комфорт приходится расплачиваться потерями тепла, которое производит система отопления и которое затем попросту улетучивается вместе с отработанным воздухом через вытяжной канал. Эти потери весьма существенны: при кратности воздухообмена 1 объем/час (паропроницаемые стены) их доля в общих теплопотерях составляет 40%, а при кратности в 2 объема/час (в зданиях с пароизоляционной обшивкой стен изнутри) — целых 60%. Так что выигрыш от установки рекуператора получится вполне ощутимый.
2. Входящий воздух подвергается очистке: современные системы рекуперации оснащаются фильтрами, которые не пускают в помещение не только пыль, но и неприятные «химические» запахи. Это особенно актуально для тех, кто живет в промышленных центрах или близ крупных автомагистралей.
3. Происходит увлажнение поступающего снаружи воздуха: холодный зимний воздух в соответствии с естественными законами содержит мало влаги, в результате чего после нагрева его относительная влажность становится крайне низкой. Воздух, как говорят, становится сухим, что негативно сказывается на состоянии и людей (страдают слизистая оболочка дыхательных путей), и деревянной мебели.

Некоторые разновидности рекуператоров могут извлекать из отводимого воздуха и возвращать в помещение не только тепло, но и водяной пар, чем проблема сухости воздуха частично устраняется.

В каких случаях применяется приточная вентиляция с подогревом воздуха

Приточная вентиляция отличается тем, что она берет воздух снаружи, в отличие от большинства систем кондиционирования. В итоге воздух не просто охлаждается или нагревается, но и обогащается кислородом. Приточная вентиляция с подогревом воздуха используется в тех помещениях, где нужен чистый и теплый воздух постоянно.

Она может отлично работать и в квартире, и в частном доме, и в производственном помещении. Специальная конструкция не позволяет смешиваться уже отработанному воздуху из помещения и свежему нагретому. Это одновременно и система очистки воздуха, и его обогрева. Приточный клапан в стену с подогревом чаще всего монтируют в квартирах и частных домах, где есть пластиковые окна, поскольку с ними естественная вентиляция невозможна.

Основные технические параметры

Зная требуемую производительность системы вентиляции и КПД теплообмена рекуператора легко рассчитать экономию на обогреве воздуха для помещения при конкретных климатических условиях. Сравнив потенциальную выгоду с затратами на покупку и обслуживание системы можно обоснованно сделать выбор в пользу рекуператора или стандартного калорифера.

Часто производители оборудования предлагают модельную линейку, в которой вентиляционные блоки с похожим функционалом отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать согласно таблице 9.1. СП 54.13330.2016

Коэффициент полезного действия

Под коэффициентом полезного действия рекуператора понимают эффективность теплопередачи, которую рассчитывают по следующей формуле:

K = (Т_п – Т_н) / (Т_в – Т_н)

В которой:

• Т_п – температура поступающего воздуха внутрь помещения;
• Т_н – температура наружного воздуха;
• Т_в – температура воздуха в помещении.

Максимальное значение КПД при штатной скорости потока воздуха и определенном температурном режиме указывают в технической документации устройства. Его реальный показатель будет немного меньше.

В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо придерживаться следующих правил:

• Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестноточные, а наименьшую – с однонаправленным движением обоих потоков.
• Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от длительности нахождения воздуха внутри устройства.

Зная КПД рекуператора можно рассчитать его энергоэффективность при различных температурах наружного и внутреннего воздуха:

Е (Вт) = 0,36 х Р х К х (Т_в – Т_н)

где Р (м3/час) – расход воздуха.

Расчет эффективности рекуператора в денежном эквиваленте и сравнение с затратами на его приобретение и монтаж для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные размеры. Иногда можно обойти эти проблемы установкой нескольких более простых устройств таким образом, чтобы поступающий воздух последовательно проходил через них.

Производительность вентиляционной системы

Объем пропускаемого воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен ввиду сложности математической модели, поэтому для типовых моноблочных конструкций проводят экспериментальные исследования, а для индивидуальных устройств осуществляют подбор компонентов.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любых типов, которая в технической документации указана как рекомендуемая скорость потока или объем пропускаемого устройством воздуха за единицу времени. Как правило, допустимая скорость воздуха внутри устройства не превышает значения 2 м/с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкий рост аэродинамического сопротивления. Это приводит к лишним затратам электроэнергии, неэффективном прогреве наружного воздуха и сокращения срока службы вентиляторов.

График зависимости потери давления от скорости потока воздуха для нескольких моделей рекуператоров высокой производительности показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований по рекомендуемому объему воздухообмена указываемых в технической документации устройства

Изменение направления потока воздуха создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода внутри помещения желательно минимизировать количество поворотов труб на величину 90 градусов. Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически прочищать или менять. Одним из эффективных способов оценки засоренности является установка датчиков, отслеживающих перепад давления на участках до фильтра и после него.

Способы увеличения КПД

Функционирование теплообменника характеризуется тем, насколько эффективно он переносит тепло от одного агента к другому. Чтобы система была эффективной, КПД рекуператора должен быть не ниже 70%. Логика подсказывает, что КПД теплообменника можно увеличить несколькими путями:

1. Увеличить время контакта сред с разными температурами.
2. Обеспечить большую площадь контакта агентов.
3. Предварительный подогрев поступающего воздуха.

Очень хорошо, если этот подогрев удается осуществить за счет природных ресурсов. Рекуператор воздуха своими руками сделать не так сложно. Оригинальным способом организации рекуперации является использование длинного куска трубы, закопанного на глубине порядка 2 метров. Подобный трубчатый рекуператор позволит согреть воздух зимой и охладить его летом.

Такое использование теплообменника позволяет достигнуть снижения вероятности обмерзания пластин рекуператора за счет заметной разницы температур воздуха на разных стадиях рекуперации. Дополнительные расходы на предварительный подогрев входящего потока отсутствуют. К тому же использование подогрева исключает образование росы на элементах теплообменника, способное в холодный период года привести к их обмерзанию.

Рекуператоры роторного типа. Роторный рекуператор функционирует с самым высоким КПД. В этом агрегате потоки теплого и холодного воздуха проходят в одном коробе навстречу друг другу. В коробе расположен диск с гофрированными металлическими пластинами, который конструктивно изготовлен так, что материал пластин сначала нагревается в потоке теплого воздуха, а затем, продолжая вращаться, попадает в холодный поток, где и отдает накопленное тепло.

Принцип работы

Ничего особенно сложного в рекуператорной технике нет. Прибор устроен таким образом, чтобы поступление свежего воздуха и его вытяжка происходили бы одновременно и параллельно друг с другом. Отработанный при циркуляции и успевший нагреться воздух втягивается в канал при помощи вентилятора. Дальше по схеме работает теплообменник. Преодолев его, воздушный поток выбрасывается на улицу.

Одновременно с этим эффект обратной тяги всасывает внутрь помещения свежий прохладный воздух. Действие рекуператора при прохождении потока по другим его частям выражается как раз в повышении температуры за счет теплообмена. Непрерывно движущиеся, но не пересекающиеся между собой воздушные потоки гарантируют результативность рекуперации на уровне 90% как минимум. При этом достигается:

• улучшение вентилирования комнат и других помещений;
• эффективная подача свежего воздуха;
• оптимизация его температуры;
• выработка оптимального микроклимата для постоянного нахождения людей и для их работы.

Принцип действия и особенности агрегата

Понятие процесса

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

• Цены на энергоносители.
• Цена установки устройства.
• Затраты, которые связаны с обслуживанием устройства.
• Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке»

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов

Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(t_пост –  t_улицы)/(t_комн –  t_улицы)

• t_пост – это температура поступившего воздуха (после рекуперации).
• t_улицы – температура на улице.
• t_комн – температура в доме по рекуперации.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

• Пластинчатые.
• Роторные.
• С отдельными теплоносителями.
• Трубчатые.

Итак, давайте рассмотрим их подробнее.

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

• Большой вес.
• Требуется регулярный ремонт и техническое обслуживание.
• Сложно починить устройство своими руками, сделать его вновь работоспособным.
• Воздушные массы смешиваются.
• Зависимость от электроэнергии.

Принцип работы рекуператора

Внутренняя конструкция рекуператора позволяет передавать температуру от выходящего из комнаты потока, входящему с улицы холодному воздуху.

Происходит эта передача различными способами, но в любом случае, посредством дополнительного материала теплообмена, так что два потока не смешиваются (или практически не смешиваются).

Насколько эффективна работа рекуператора, будет зависеть от его конструкции, объёмов, которые он через себя перекачивает и температур за окном. Но в любом случае показатели значительные – от 50 до 91 % экономии.

Рекуператор полезен во все времена года – в мороз он возвращает тепло в дом, а летом, когда на улице становится жарче, происходит охлаждение потока и снижается нагрузка на кондиционеры.

Инструкция о том, как сделать рекуператор своими руками

Создать рекуператор воздуха своими руками для человека, умеющего ими правильно пользоваться, вполне посильная задача. Наиболее подходящим для этой цели специалисты называют пластинчатый рекуператор. Этот тип утилизатора наиболее распространен, особенно его самодельные модели. Недостатки конструкции, среди которых называют обмерзание теплообменника при низкой температуры воздуха на улице и пересечение труб воздуховодов, компенсируются дешевизной и простотой конструкции.

Чтобы смастерить рекуператор воздуха своими руками важны такие материалы, как:

1. металлический лист (оцинкованная жесть, кровельный лист, оцинкованное железо или любой другой листовой металл) площадью 3–4 м2;
2. пробка, деревянная рейка или текстолит;
3. металлический лист или аналогичный материал для создания корпуса;
4. пластиковые фланцы с наконечниками, соответствующие диаметру труб вентиляции;
5. герметик;
6. утеплитель;
7. силикон.

Создание рекуператора воздуха своими руками проходит в несколько шагов:

Листы металла нарезаются на пластины размером 20 х 30 см. Рекомендуется использовать не менее 3–4 м2 металла

Особое внимание уделяется нарезке. Пластины должны быть нарезаны практически идеально ровно, чего не добиться ножницами по металлу

Инженеры рекомендуют использовать ножовку по металлу или болгарку. Пластины укладывать одну на другую, обеспечивая зазор не менее 4 мм. Для этого проклеивать рамками из термоизоляционного материала (пробка, деревянная рейка, текстолит) по контуру пластин, обеспечивая отверстия для потока воздуха в соответствующем направлении, чередуя перекрестные потоки. По окончанию укладки пластин, все щели пройти герметиком нейтрального состава.
Корпус изготавливается из жести или другого листового металла. Он представляет собой короб подходящего размера, чтобы плотно вместился полученный блок из пластин. В стенках короба прорезать отверстия, в которые вставить заранее приготовленные пластиковые фланцы, соответствующие диаметру воздуховодных труб. Щели необходимо тщательно герметизировать, чтоб не допускать потерь эффективности устройства.
После высыхания герметика полученный блок из пластин разместить в корпусе.

1. Поверх полученного корпуса с уложенным блоком пластин рекомендуется уложить теплоизоляцию (пенопласт, стекловата). Всю полученную конструкцию можно дополнительно упаковать в деревянный ящик.

Рекомендуемая скорость потока воздуха составляет 1 м/с.

Зимой при отрицательных температурах на улице существует вероятность обморожения пластинного блока утилизатора. Чтобы избежать блокировки работы рекуператора на длительный период рекомендуется предусмотреть байпас. Тогда, переключив на него входящий поток воздуха, система быстро оттает благодаря температуре выдуваемого теплого воздуха.

Ввиду того, что в рекуператоре оседает конденсат, конструкцию рекомендуется оснастить шлангом для слива воды.

Похожие записи:

Kzto Дизайн мансарды с двускатной крышей: 22 фото Скользящие стропила: их особенности Как покрыть крышу стеклоизолом своими руками Как установить входную дверь: видео + инструкция по самостоятельной установке Как рассчитать объем фундамента в м3 при разной высоте?
