Что такое реле приоритета нагрузки

Оглавление

Особенности распространенных видов реле напряжения

Виды реле напряжения

Благодаря реле напряжения во время перепадов энергии прибор не сгорит, не расплавится плата, не выйдет из строя электродвигатель. Стоимость приборов немалая, но они окупаются. Лучше предотвратить аварийные ситуации, чем покупать новую технику.

На рынке существует несколько видов несколько реле контроля разных производителей. Они обладают одинаковым принципом работы, хотя конструкция и набор дополнительных функций могут отличаться.

В современных устройствах установлена цифровая индикация. Она позволяет следить за уровнем напряжения в трех фазах. Также присутствуют дополнительные настройки. С их помощью регулируют работу прибора и обеспечивают простоту и удобство использования.

Пример видео, где показана работа реле напряжения

Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.

Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.

У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева.  Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.

Реле Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Схема подключения 3-фазного реле контроля напряжения для дома

Существует большое количество разнообразных средств, которые позволяют контролировать скачки напряжения в сети. Для управления питанием используют реле напряжения трехфазное. Если правильно подобрать и подключить прибор, жильцы будут в безопасности, а имущество – в сохранности.

  1. Применение приборов
  2. Особенности устройства
  3. Принцип работы
  4. Схема подключения и установка реле напряжения
  5. УЗО схема подключения
  6. Общие настройки трехфазного реле
  7. Как выставить время повторного отключения
  8. Как провести настройку перекоса фазы
  9. Особенности распространенных видов реле напряжения

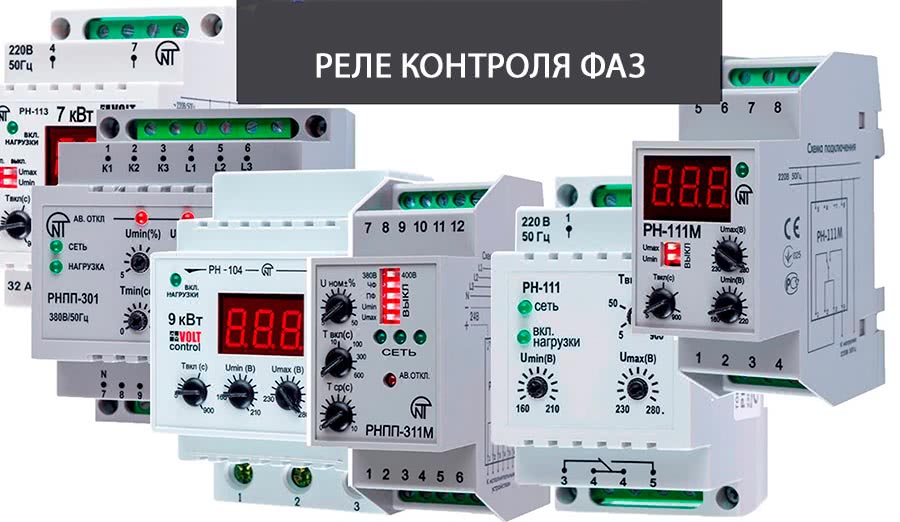

Реле контроля фаз ABB

Компания ABB ведет деятельность с 1883 года, что является лишним подтверждением надежности и востребованности продукции швейцарского бренда.

Первоначально производитель изготавливал генераторы и осветительные устройства, но с 1891 года начался выпуск электрических машин.

На современном этапе офисы производителя работают в многочисленных странах мира, а их число перевалило через отметку 100.

Компания производит и выпускает на рынок изделия для автоматизации производства, генерации и передачи электричества, защиты и автоматизации различных объектов в энергетическом секторе.

К наиболее востребованным моделям можно отнести следующие реле контроля напряжения — CM-PVE, CM-MPS.21S, CM-MPS.41S, CM-PFS и другие.

Все они различаются по уровню напряжения, типу крепления, времени выдержки и другим параметрам.

Подключение

Относительно подключения самих контактов, возможны два варианта:

  • установить реле на вводе питания и подключить его контакты так, что при срабатывании будет отключаться питание всего объекта (квартиры, дома и т.п.);
  • использовать реле для защиты только отдельных устройств или их групп (например, холодильник, стиральная, посудомоечная машина и т.п.).

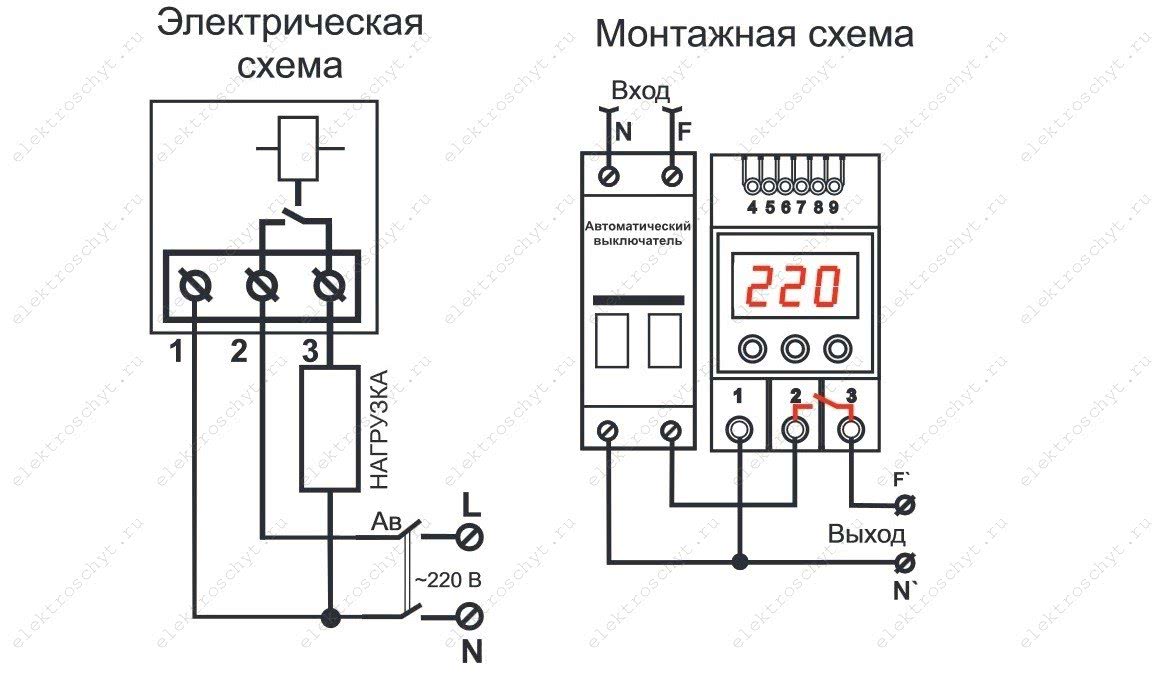

Схема подключения на примере модели РН-111М.

В любом из вариантов применения, мощность выбираемого реле (а если быть более точным – отключающая способность контактов

) должна соответствовать выбранному составу оборудования, то есть суммарному току, который будет отключать устройство.

Общие настройки трехфазного реле

Чтобы реле контроля напряжения 3-фазное работало, нужно осуществить некоторые настройки. После подключения прибора к электрической цепи к нему подают питание, и на дисплее появляется информация:

  • Если изображение на дисплее мигает, это говорит об отсутствии напряжения.
  • Появление черточек обозначает нарушение чередования фаз или отсутствие одной.
  • При длительном мигании дисплея следует заподозрить отсутствие подключения контактора.

Настроить трехфазное реле контроля напряжения можно двумя встроенными кнопками, на них изображены треугольники. Они размещаются с правой стороны устройства:  верхняя кнопка с треугольником вверх, а нижняя – вниз. Чтобы получить максимальный предел отключения, нужно нажать на верхнюю кнопку. Она задерживается на несколько секунд. После этого в центральном экране появляется цифра с отображением заводского уровня. Кнопку нужно нажимать до тех пор, пока не появится нужное значение. После настроек в течение десяти минут прибор будет автоматически запрограммирован.

Как выставить время повторного отключения

С правой стороны дисплея находится кнопка управления с нарисованными часами. Ее нужно нажать и держать, пока не появится заводское значение. Временной интервал составляет 15 секунд. Это значит, что после нормализации напряжения прибор вновь включит электроэнергию через этот отрезок времени.

Показатели можно уменьшить. Достаточно нескольких нажатий на верхнюю или нижнюю кнопку, чтобы появились необходимые параметры.

Как провести настройку перекоса фазы

Для настройки необходимо одновременно нажать на обе треугольные кнопки. После этого на дисплее можно увидеть 50В. Это значит, что питание в сеть не будет подаваться, когда перекос фаз достигнет этого значения. Чтобы уменьшить или увеличить параметр, нужно выставить время одной из кнопок.

Общие настройки трехфазного реле

Чтобы реле контроля напряжения 3-фазное работало, нужно осуществить некоторые настройки. После подключения прибора к электрической цепи к нему подают питание, и на дисплее появляется информация:

  • Если изображение на дисплее мигает, это говорит об отсутствии напряжения.
  • Появление черточек обозначает нарушение чередования фаз или отсутствие одной.
  • При длительном мигании дисплея следует заподозрить отсутствие подключения контактора.

Настроить трехфазное реле контроля напряжения можно двумя встроенными кнопками, на них изображены треугольники. Они размещаются с правой стороны устройства: верхняя кнопка с треугольником вверх, а нижняя – вниз. Чтобы получить максимальный предел отключения, нужно нажать на верхнюю кнопку. Она задерживается на несколько секунд. После этого в центральном экране появляется цифра с отображением заводского уровня. Кнопку нужно нажимать до тех пор, пока не появится нужное значение. После настроек в течение десяти минут прибор будет автоматически запрограммирован.

Как выставить время повторного отключения

С правой стороны дисплея находится кнопка управления с нарисованными часами. Ее нужно нажать и держать, пока не появится заводское значение. Временной интервал составляет 15 секунд. Это значит, что после нормализации напряжения прибор вновь включит электроэнергию через этот отрезок времени.

Показатели можно уменьшить. Достаточно нескольких нажатий на верхнюю или нижнюю кнопку, чтобы появились необходимые параметры.

Как провести настройку перекоса фазы

Для настройки необходимо одновременно нажать на обе треугольные кнопки. После этого на дисплее можно увидеть 50В. Это значит, что питание в сеть не будет подаваться, когда перекос фаз достигнет этого значения. Чтобы уменьшить или увеличить параметр, нужно выставить время одной из кнопок.

Реле приоритета нагрузок трехфазные в Москве

Реле напряжения Новатек-Электро РН 113, 7 кВт, на DIN

Трёхфазное реле напряжения RBUZ 3F

Трехфазное, многофункциональное реле тока PR-641, диапа.

Реле тока AP-50A на DIN-рейку

Реле напряжения DIGITOP V-protector VА-63 DIN

Реле выбора фаз РВФ-02 АС230В однофазный АВР с током на.

Реле приоритета нагрузки РПН-1-25 (реле контроля тока)

Реле управления нагрузкой LSS1/2

Реле напряжения cp-731 (трехфазный; микропроцессорный;.

Реле тока PR-615. Максимальный ток приоритетной цепи -.

Реле контроля напряжения РН 32А Энергия

Реле напряжения F&F Реле контроля напряжения CP-722.

Реле управления нагрузкой ABB LSS1/2 (реле приоритета).

Реле контроля напряжения CM-PVE (контроль 1/3-фаз. Umin.

Реле напряжения DIGITOP V-protector VА-40 DIN

Реле напряжения Новатек-Электро РН 116, 3.5 кВт, в розе.

Ограничитель мощности ОМ-310 трехфазный на DIN-рейку (3.

РПН-1-40 УХЛ4 реле приоритета нагрузки

Реле напряжения Евроавтоматика F&F CP-721, 150-450.

Реле приоритета нагрузки РПН-1-25 УХЛ4 2,5-25А, регулир.

Реле приоритета нагрузки РПН-1-40 (реле контроля тока)

Реле контроля фаз ЕЛ-11М-15 AC 400В УХЛ4 общего примене.

ASP-3RV – контроль трёхфазной сети. С релейным выходом.

Реле приоритета нагрузки РПН-1-25 (реле контроля тока)

ASP-1MCV Реле напряжения – контроль однофазной сети в к.

Ограничитель мощности ОМ-630, трехфазный, многофункцион.

Реле контроля напряжения / фаз / тока, термисторные рел.

Реле напряжения DigiTOP Vp-3F40A, цвет: белый, 12,5 х 9.

Реле напряжения Новатек-Электро РН 119, 3.6 кВт, на DIN

Реле тока приоритетные F&F PR-614 (ЕА03.003.005)

Реле напряжения, РН-111М однофазное, с индикатором, до.

Реле отключения неприоритетных нагрузок однофазное 3 це.

Реле напряжения Новатек-электро РН-101М

Модульное реле обрыва, чередования фаз и падения напряж.

Трёхфазное реле напряжения RBUZ 3F

Реле напряжения Новатек-Электро РН 111М, 3.5 кВт, на DI.

Реле напряжения Новатек-Электро РН 104, 9 кВт, на DIN

Реле напряжения с контролем тока DigiTOP VА-40(А), 8.8.

Реле напряжения трехфазное DigiTOP VP-3F63A, на DIN

Ограничитель мощности ОМ-630, трехфазный, многофункцион.

Реле отключения неприоритетных нагрузок однофазное 3 це.

Реле напряжения РНПП-311 380В 50Гц от перекоса и послед.

Реле напряжения F&F Реле контроля напряжения CP-720.

Реле напряжения F&F Реле контроля напряжения CP-708.

Реле ограничения мощности трехфазное ОМ-310

Реле контроля фаз Евроавтоматика F&F CKF-B,с задерж.

Ограничитель мощности ОМ-630, трехфазный, многофункцион.

Реле приоритета нагрузки РПН-1-25 УХЛ4 2,5-25А, регулир.

РПН-1-25 УХЛ4 реле приоритета нагрузки

Реле управления нагрузкой ABB LSS1/2 (реле приоритета)

Реле ограничения мощности ОМ-630М 5/50-3Н-01 (3ф, 5-50к.

Трехфазное реле контроля потребляемой мощности Vemer PC.

Реле сброса нагрузки для распределительного щита ABB 2C.

Трехфазное реле контроля линейного напряжения/перекосав.

Реле напряжения RBUZ 3F для трехфазной нагрузки

РПН-1-25 УХЛ4 реле приоритета нагрузки

Реле напряжения DigiTOP Vр-380В

( ZUBR ) RBUZ 3F – (5А/1кВт/100-400В) – трехфазное реле.

Реле напряжения Новатек-Электро РН 117, 3.5 кВт, в розе.

( ZUBR ) RBUZ 3F – Трехфазное реле контроля напряжения.

Реле напряжения Новатек РН -116

Реле напряжения РЕСАНТА АЗМ-40A

LSS1/2 Реле управления нагрузкой ABB, 2CSM112500R1311

Реле напряжения, перекоса и последовательности фаз Нова.

Реле напряжения F&F Реле контроля напряжения CP-700.

Реле напряжения Новатек-электро РН-116

Реле напряжения Новатек-Электро РН 106, 14 кВт, на DIN

Реле напряжения DS ELECTRONICS RBUZ 3F

Реле напряжения РН-119

Реле напряжения (паралл. подкл.) RV-5A EKF PROxima

Реле напряжения F&F Реле контроля напряжения CP-721.

Реле приоритета нагрузки РПН-1-25 УХЛ4 2,5-25А, регулир.

Реле контроля фаз Евроавтоматика F&F CZF-B, 3х400/2.

Реле отключения неприоритетных нагрузок однофазное 3 це.

Реле тока PR-614. Для работы с внешним трансформатором.

Трехфазное реле контроля напряжения — назначение, установка и настройка

Чтобы безопасно пользоваться домашней электросетью, нужно обеспечить ее надежную защиту. Это понимает подавляющее большинство пользователей, поэтому во всех электролиниях установлены автоматические выключатели, а нередко вместе с ними монтируются и УЗО. Однако этих устройств недостаточно, чтобы защитить сеть от всех негативных факторов. Автомат спасет линию от перегрузки и КЗ, УЗО защитит человека и домашних животных от поражения током утечки. Но при возникновении неполадок в трёхфазной сети (это может быть обрыв одного из трех фазных кабелей, нулевого проводника, а также импульсный скачок напряжения, вызванный грозой) эти приборы бесполезны. Предотвратить негативные последствия можно, подключив реле контроля напряжения 3-фазное.

УЗО схема подключения

В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:

Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО

Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.
Общее УЗО для 3-фазной сети + счетчик

В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

Выбор твердотельного реле

При покупке ТТР стоит учесть ряд особенностей устройства, что поможет сделать правильный выбор.  Для сравнения классические устройства способны выдерживать перегрузки, возникающие на небольшое время и не превышающие полутора или двукратного номинального тока.

Если правильно подойти к вопросу эксплуатации, хватит обычной чистки контактов.

В случае с твердотельными реле ситуация обстоит хуже. Если номинальный параметр тока превышен в 1,5 и более раз, прибор можно выбросить. Вот почему при выборе ТТР для питания активной нагрузки стоит брать запас по току в два-четыре крата.

Если изделие планируется применять в цепи пуска АД, этот показатель стоит увеличить в шесть-десять раз. При таком подходе придется переплатить, но зато повышается срок службы подключенного прибора и надежность его работы.

Реле контроля фаз и напряжения – для чего предназначено, устройство и принцип работы

Реле нагрузки электрических котлов

Это специальные устройства выпускаемые производителями котлов отопления для своих котлов. Например, реле HJ 103Т для котлов Therm. Это реле следит за общей мощностью сети дома, и в случае её завышения, Не отключает приоритетные цепи, а регулирует мощность котла отопления, обычно ступенями.

Еще раз повторюсь, эти реле работают только со «своими» котлами отопления, на которых есть клеммы для их подключения.

Общий принцип подключения приборов управления нагрузкой

Реле, следящие за общей нагрузкой сети, подключатся после вводного автомата защиты и нагрузками.

Переключатели по приоритету включаются между основной и неосновной нагрузками.

Реле HJ 103Т котлов Therm монтируется на ДИН-рейку. По ширине это 6 модулей. Ставится реле после входного автомата защиты. Для подключения есть клеммы L1, L2 и L3. На котле есть контакты 5, 6, 7.

Контакты котла 3 и 4 подключаются к пусковому реле, отключающему еще одну нагрузку, работающую с котлом, например, бойлер. Контакты 1, 2 это фаза и ноль, идущие от вводного автомата.

Obotoplenii.ru

Схема подключения реле напряжения V-Protektor DigiTop

Диджитоп выпускает и совмещенное в одном устройстве реле напряжения и реле тока VA-protektor. Помимо защиты от перенапряжений, прибор обеспечивает и ограничение по току (мощности). Выпускают на номинальные токи 32, 40, 50 и 63 А. Все параметры по напряжению такие же, как и у V-protektor. По номинальному и максимальному току VA контролирует нагрузку и при превышении номинального отключает сеть через 10 мин., а максимального – через 0,04 сек. На дисплее прибора отображается и напряжение и ток. Гарантия на VA-protektor 2 года.

Ну и самый продвинутый из серии реле напряжений от ТМ DigiTop – многофункциональное реле МР-63. Собственно всё тоже самое, как и у предыдущего VA-protektor, только МР-63 показывает помимо тока и напряжения, еще и активную мощность.

Данное реле МР-63 и V-protektor проходили независимые испытания форумчан, отзывы средние.

Я постарался охватить в своей статье, наиболее распространенные устройства защиты от перепадов напряжения. Конечно, есть еще производители приборов для подобного рода защит, но информации об их применении очень мало.

Спасибо за внимание

Схема подключения 3-фазного реле контроля напряжения для дома

Существует большое количество разнообразных средств, которые позволяют контролировать скачки напряжения в сети. Для управления питанием используют реле напряжения трехфазное. Если правильно подобрать и подключить прибор, жильцы будут в безопасности, а имущество – в сохранности.

  1. Применение приборов
  2. Особенности устройства
  3. Принцип работы
  4. Схема подключения и установка реле напряжения
  5. УЗО схема подключения
  6. Общие настройки трехфазного реле
  7. Как выставить время повторного отключения
  8. Как провести настройку перекоса фазы
  9. Особенности распространенных видов реле напряжения

Распространенные схемы подключения

Отличия существуют и в мощности потребителей, которые подключаются через РН. Одним достаточно для питания фазы и нуля. Другие требуют трехфазное питание. Для каждой категории мощности нагрузки необходима соответствующая схема подключения реле. Поэтому принято выделять 3 способа включения этих защитных устройств:

  • однофазное РН;
  • трехфазное;
  • схема подключения через контактор.

Подключение однофазного РН

Схема применяется для подключения потребителей на 220 В. Она пригодна как для квартиры, так и для отдельного устройства.

Первоначально имеется однофазное РН, питающая и отходящая линии. Монтаж схемы производится по нижеизложенному плану:

  1. Подключается общий нулевой провод. Соответствующая клемма имеется на реле. Она обозначается буквой «N». В зависимости от модели прибора нулевых клемм может быть и две. В таком случае на один контакт подключается ноль от питающей линии, а на другой от отходящей.
  2. Затем подсоединяется фазный провод отходящей линии. На корпусе прибора эта клемма имеет маркировку «L2», «выход L» или «out L».
  3. Третий этап — подключение фазного провода питающей линии. Напряжение на нем присутствует всегда и независимо от того, сработало РН или нет. В стандартном электрощите этот проводник идет от выхода прибора учета или дифавтомата.

Схема для трехфазного реле контроля напряжения

Разные модели трехфазных реле контроля напряжения имеют отличающийся набор клемм для подключения проводов. В стандартной комплектации их 8. Клеммы напряжения сети (4 шт.) нужны для подачи в устройство трех контролируемых фаз и нуля. На корпусе прибора они обозначаются L1, L2, L3 и N. Выходные релейные клеммы (4 шт.) используются для подключения последующих устройств защиты и автоматики. Они имеют маркировку «NO» у нормально открытых контактов, и «NC» у нормально закрытых.

Схема подключения собирается в 2 этапа:

К клеммам РН подключаются фазные и нулевые провода питающей линии

Здесь необходимо обратить внимание на максимальный допустимый ток контактов. Как правило, если потребитель трехфазный, то он потребляет большие мощности

Реле должно быть рассчитано на эти значения.
К релейному выходу подключаются последующие устройства. Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».

Подключение нагрузок свыше 100 кВт с помощью контактора

Некоторые потребители электроэнергии берут от сети токи в сотни ампер. Никакое РН не способно справиться с такими мощностями. В этой ситуации используют отдельный контактор. Его необходимо соединить с выходным реле.

В этой схеме РН просто контролирует состояние сети и формирует слаботочный сигнал управления для контактора. Его втягивающая катушка подключается последовательно с выходом реле контроля напряжения. Основной ток нагрузки протекает непосредственно через контактор.

Как настроить реле напряжения?

Рассмотрим порядок настройки устройства на примере прибора VP-380V. Когда аппарат уже подключен к цепи, нужно подать питание. Затем смотрим на показания дисплея:

  • Пока на прибор не подано напряжение, цифры, высветившиеся на нем, мигают.
  • Появление на дисплее прочерков может свидетельствовать об изменившемся чередовании фаз, или об отсутствии одной из них.
  • Если подключение произведено правильно, а сетевые параметры соответствует норме, по истечении 15 сек происходит замыкание релейного контакта 1-3, и питание начнет поступать на катушку контактора, а затем – в линию.
  • Если экран устройства мигает в течение длительного времени, включения контактора не произойдет. Проверьте подключение – скорее всего, где-то была допущена ошибка.

Убедившись в правильности подключения, можно переходить к настройкам. Рядом с экраном реле имеется 2 настроечных кнопки, на которых нанесены треугольные обозначения.

На одной кнопке вершина треугольника направлена вверх, на другой – вниз. Для установки максимального предела отключения нажмите верхнюю кнопку. В таком положении ее нужно держать 2-3 секунды. В центральной части монитора высветится цифра, соответствующая заводскому уровню. После этого, нажимая кнопки, следует установить нужный верхний предел отключения контрольного устройства.

Нижний предел устанавливается аналогичным образом. Программирование прибора произойдет автоматически, через 10 секунд после окончания настройки. При этом все установленные параметры сохранятся в памяти реле.

Реле мин. напр. 380/400V E1

  • Код товара 9850705
  • Артикул 1SDA038314R1
  • Производитель ABB/Emax
  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность
  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Для чего предназначено

Реле контроля фаз и напряжения — устройство, которое необходимо при подключении оборудования к системе с тремя фазами, а также в ситуациях, когда важно соблюсти правильное чередование

На практике изделие применяется при частом переносе оборудования, когда при изменении фазировки возможно его повреждение или некорректная работа.

Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия.

Реле контроля фаз и напряжения позволяет определить следующие проблемы:

  • Обрыв любой из фаз;
  • Повышение или снижение напряжения выше (ниже) заданного уровня;
  • Нарушение фазировки (порядка подключения фаз);
  • Обрыв «нуля»;
  • Несимметрия I и U (здесь речь идет о перекосе фаз, когда угол между векторами значительно больше или меньше 120 градусов).

Принципиальная схема устройства показана ниже.

В некоторых реле предусмотрена возможность изменения уставок по верхнему и нижнему пределу U, а также T (времени) срабатывания.

Как правило, выходная контактная группа реле является «сухой». При этом в распоряжении есть два варианта — нормально замкнутые и разомкнутые. В некоторых моделях предусмотрены элементы, работающие на индукционном принципе.

Популярные модели реле контроля напряжения: настройки, схемы монтажа

На рынке сегодня присутствует множество вариантов подобного оборудования. Мы бы порекомендовали остановиться на российских производителях либо производителях, зарекомендовавших себя.

Реле и стабилизаторы напряжения фирмы «Ресанта»

Достаточно давно и успешно функционирующий на рынке производитель электрооборудования. Стабилизаторы фирмы «Ресанта» отличаются высоким качеством и достаточно демократичной ценой.

Один из таких приборов – релейный стабилизатор напряжения РЕСАНТА ACH-3000/1-Ц

Основные характеристики:

  • мощность 3000 Вт
  • входное напряжение 140-260 В
  • выходное напряжение 202-238 В
  • скорость стабилизации 35 В/с
  • точность стабилизации 8%

Релейный стабилизатор напряжения РЕСАНТА ACH-3000/1-Ц релейный стабилизатор напряжения РЕСАНТА ACH-3000/1-Ц

Реле напряжения Новатек-электро РН-113

Реле напряжения РН-113 предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети. При мощности нагрузки до 7 кВт (менее 32 А) отключение производится непосредственно выходными контактами реле, включенными в разрыв питания нагрузки.

Реле напряжения Новатек-электро РН-113

RBUZ / ZUBR D63t реле напряжения

Достаточно качественный прибор известной фирмы Зубр. Реле напряжения защитит вашу технику и оборудование  от перепадов температур. Есть тепловая защита и задержка включения. Энергонезависимая память последнего значения напряжения.

Реле напряжения ZUBR D63tВариации прибора марки Zubr RBUZ / ZUBR D63t реле напряжения

Назначение кнопок и выводов

На передней панели стандартного реле ограничения напряжения имеется 3 контакта. Они предназначены для подключения нулевого и фазных проводников. Если смотреть слева направо, то контакты имеют следующее назначение:

  1. Общий нулевой провод. Этот контакт бывает раздвоен на 2 точки.
  2. Вход питающего напряжения. К нему подключается фаза, идущая от счетчика.
  3. Выход на квартиру. Этот провод отключится при скачке или просадке напряжения.

Выводы 2 и 3 — это нормально разомкнутые силовые контакты. Если напряжение между 1 и 2 находится в пределах нормы, то 2 и 3 замкнуты, и фаза может свободно проходить в сеть квартиры.

Устройство реле напряжения

Задержка времени включения

Для РН свойственна задержка включения. Если вольтаж провалился ниже допустимой нормы, то устройство выключится и разорвет контакты 2 и 3. Когда напряжение снова входит в норму, реле не включается. Оно выжидает некоторое время. Например, 15 секунд. Это необходимо, чтобы избежать ложных включений РН. Регулятор для настройки этого параметра предусмотрен на передней панели устройства.

На корпусе реле имеются кнопки с дисплеем. Они позволяют настроить диапазон рабочего напряжения и время задержки срабатывания. Подробная информация о настройке прибора содержится в руководстве по эксплуатации.

Похожие записи:

Фундамент свайно-ленточный Современные идеи дизайна ванной комнаты с душевой кабиной Оптимальные размеры гаража на одну машину Низкие радиаторы отопления: выбираем компактный вариант для квартиры Верстак в гараж своими руками и процесс изготовления Обшивка фасада дома осб-плитами
