Якорь ли кошка?
Людям, выходящим на рыбалку на старой лодке-резинке, все эти соображения могут показаться надуманными: как же, ведь известно, что издавна прижившийся якорь для резиновой лодки это кошка. И сделать ее несложно: три куска арматурин, из которых у двух расплющены концы, немного гнутья, немного сварки, и кошка готова. А цепкость кошки абсолютная, если ее правильно бросить. Недаром же кошки-зацепы используются и в других видах деятельности.
Во-первых, по держащей силе кошка якорь довольно-таки средненький. Правда, для лодки, которая скользит по воде чуть ли не как палый лист, это не так существенно. Существенно другое: на каменистом или топком грунте кошку очень легко потерять. Когда металлолом валятся везде под ногами, а мастер на работе и без бутылки позволял пользоваться в личных целях сваркой и гибочным станком, это не имело значения, но сейчас другие времена.
Во-вторых, и тогда происшествий на воде из-за якорей-кошек хватало. А ныне выяснилось, что кошка опасна на только в лодке ПВХ, но и в сшитой из фанеры без набора корпуса, как те же динги или скифы. Литые складные кошки безопасны, хорошо держат сверхмалое судно на любом грунте, компактны, но стоят нечестно дорого. Хотя для шитой лодки с жестким корпусом прим. 2,5-3,5 м длиной подойдет и самодельная складная кошка с поворотной лапой, см. напр. видео
Видео: самодельный якорь-кошка
Однако в лодке ПВХ и такая кошка оказывается громоздкой и травмоопасной для судна. Поэтому, включая то, что сказано выше, жители прибрежий большой воды, кошку якорем вообще не считают. А моряк никогда не скажет: «отдать кошку» или «встать на кошку», также как не скажет «бросить якорь». Кошка не якорь. Но кошку все-таки возможно превратить в якорь! Именно для надувной лодки малой воды водоизмещением до 300-400 кг. Причем очень компактный, удобный, надежный и безопасный. Как именно – к этому мы вернемся далее.
Рым (грузовой болт)
Такелаж грузовой :: Рым (грузовой болт)
К специальным винтам относится грузовой винт (рым-болт ГОСТ 4751—73). Рым представляет собой стальное кольцо, закрепляемое резьбовой частью на деталях машин и агрегатах, предназначенное для подъема их при монтаже, перемещении и разборке. Рымы, постоянно закрепленные на машинах и агрегатах, являются их составной частью, а работающие в качестве грузозахватных приспособлений – составной частью грузозахватных средств. Стандартные обыкновенные рымы (рис. 14) устанавливают на электродвигателях, корпусах редукторов и т. п.
Рис 14. Рым: а — обыкновенный; б — отверстие под рым; в — с вертлюгом, предназначенный для транспортирования легких деталей; г — с удлиненным кольцом для транспортирования тяжелых деталей; д —усиленный для кантования деталей; е — с удлиненным стержнем, для подъема деталей с нерезьбовыми отверстиями; ж — для транспортирования деревянных изделий; з — строповка за один рым; и — стро¬повка за два рыма, расположенных произвольно; к — строповка за два рыма, расположенных в од¬ной плоскости.
Используя различные переходники с наружной и внутренней резьбой или с фланцами, можно применять рымы для строповки различных грузов (деталей, узлов и оборудования). При зацепке за рымы нужно учитывать угол между натянутыми ветвями стропа, число рымов и ветвей, так как при большом угле наклона ветвей возникают большие усилия на рымы.
В случае отсутствия указаний о методе строповки за рымы, стропы следует располагать только вертикально. Погнутые рымы или с сорванной резьбой применению не подлежат.
Технические требования.
Рым-болты изготовливаются из стали марки 20 или 25 (подгруппа а) по ГОСТ 1050-88 штамповкой с последующим отжигом или нормализацией и выбирают в зависимости от грузоподъемности. Допускается изготовление ковкой.
Соответствие материала предусмотренным маркам должно быть подтверждено сертификатом предприятия изготовителя металла.
Технические требования штампованным к поковкам — по ГОСТ 7505-89, класс точности II, степень сложности С3.
Для установки в одной плоскости колец двух ввинченных до упора рым-болтов допускается применение плоских шайб до 1 мм — под рым-болты с резьбой М8 — М12; не более половины шага резьбы — под рым-болты с резьбой свыше М12.
Пример условного обозначения рым-болта с резьбой М8 без покрытия:
Рым-болт М8 ГОСТ 4751-73.
То же с мелкой резьбой М100 х 6, с покрытием 01 (цинковое с хроматированием) толщиной 9 мкм: Рым-болт М100 х 6.019 ГОСТ 4751-73.
Грузоподъемность рым-болтов
Таблица 4. Грузоподъемность рым-болтов.
Твердость нормализованных рым-болтов
Таблица 5. Твердость НВ рым-болтов .
При подъеме груза направление стропов под углом от вертикальной оси рым-болта свыше 45 ° не допускается.
При изготовлении рым-болтов свободной ковкой в подкладных штампах допускается увеличивать плюсовые допуски в 2 раза. На внутренней окружности кольца допускается лыска, получаемая после зачистки заусенцев, при условии сохранения размера в пределах допусков.
Заварка или заделка дефектов не допускается. Рым болт после штамповки или ковки должен быть нормализован и очищен от окалины.
Проконсультироваться по вопросам других типов изделий и полный перечень продукции вы можете узнать у наших менеджеров.
- Рым-болт по DIN 580
- Рым-гайки по DIN 582
ПРАВИЛА ПРИЕМКИ
3.1. Предприятие-изготовитель должно проводить приемо-сдаточные испытания рым-болтов. При приемо-сдаточных испытаниях рым-болты проверяют:
до механической обработки:
– на соответствие требованиям п.1.1 в части размеров, получаемых объемной штамповкой или ковкой и пп.2.3, 2.4: в случае изготовления свободной ковкой в подкладных штампах – каждый рым-болт; в случае изготовления объемной штамповкой – 5% от партии, но не менее 5 шт.;
– на соответствие требованиям пп.2.5 и 2.6 каждый рым-болт;
– на соответствие требованиям п.2.7 10% от партии, но не менее 5 шт.;
после механической обработки:
– на соответствие требованиям п.1.1 (размеры l, l1 и h1 и d) пп.2.8-2.14 каждый рым-болт;
– на соответствие требованиям п.2.15 – по ГОСТ 9.301.
Примечание. Партия состоит из рым-болтов одного размера, изготовленных из стали одной марки, совместно прошедших термообработку.
(Измененная редакция, Изм. N 1).
3.2. При получении неудовлетворительных результатов испытаний рым-болтов хотя бы по одному из показателей проводят повторные испытания удвоенного числа образцов, взятых от той же партии, по полной программе. Результаты повторных испытаний являются окончательными и распространяются на всю партию.
(Введен дополнительно, Изм. N 2).
Зачем нужен
Представьте себе самый элементарный якорь. Его назначение знает, пожалуй, даже ребенок. Действительно, он необходим, чтобы удерживать лодку в статичном положении относительно берега. Особенно это необходимо во время рыбной ловли на течении, хотя из практики нам известно, что любой корабль, может опустить якорь, причем не только после швартовки.
Вернемся к нашей ситуации. К якорю обязательно должна быть привязана веревка, она еще называется фалом. Обычно длину фала рассчитывают так, чтобы она превышала глубину водоема. Если якорь погрузить на дно, а оставшуюся веревку уложить на днище лодки, то толку от такой процедуры абсолютно не будет. Для фиксации судна в одном положении придется фал привязать на несколько узлов к специальному кронштейну. В таком случае, опускание якоря может затянуться. Необходимо дождаться, когда он коснется дна, затем натянуть фал и закрепить его. При необходимости поменять местоположение узлы развязываются (при натянутой веревке сделать это весьма непросто), якорь поднимается, а затем вся процедура повторяется заново.
Рым или якорный роульс – это устройство, позволяющее просто и надежно фиксировать фал на борту судна, лодки или катера. Он удерживает веревку как при опущенном, так и при поднятом якоре.
Заметим, что большинство якорных лебедок имеют фиксатор, поэтому лодку рымом оснащать нет необходимости, но учитывая дороговизну этих устройств, простейший стопор становится неотъемлемым атрибутом практически на каждой лодке ПВХ.
Особенности применения
Изделия представляют собой штампованные (кованые) болты с кольцом в верхней части и являются резьбовыми точками крепления при монтаже оборудования, металлоконструкций различной массы. Рым-болты ввинчиваются и фиксируются в теле поднимаемого груза и служат надежным крепежом при его подъеме и перемещении к месту хранения или монтажа.
Для предохранения от коррозии поверхность изделий из углеродистой стали защищена оцинкованным покрытием толщиной 6–9 мм.
Рым-крепежи не рассчитаны на постоянные динамические нагрузки и могут использоваться только в целях выполнения монтажных операций, в том числе, в сферах:
- строительства, при производстве высотных работ с подъемом грузов на высоту и с фиксацией их в установленном месте;
- эксплуатации автотранспорта для транспортировки и эвакуации поврежденных или вышедших из строя автомобилей;
- возведения временных объектов с применением растяжки и крепления купольных и рекламных конструкций.
Характеристики крепежа и область использования
Болты различаются техническими характеристиками, к основным параметрами относится:
- расстояние между витками резьбы;
- диаметр и высота буртика;
- толщина, внутренний и внешний диаметр кольца;
- длина винтовой нарезки;
- предельная нагрузка вдоль оси;
- предельная нагрузка под углом в 45 градусов к оси;
- материал и вид покрытия;
- масса одного изделия.
Рым – болты имеют специфическое назначение, но, могут использоваться и в качестве стандартных крепежных деталей. За счет особенностей конструкции с их помощью можно поднимать на значительную высоту массивные грузы. Это позволяет использовать крепежные изделия в разных сферах и отраслях:
- В гражданском и промышленном строительстве. Для погрузки, перемещения и монтажа строительных конструкций, проведения высотных работ.
- В автомобилестроении. Для буксировки транспорта.
- Такелажные работы. Рым-болты являются самым надежным способом закрепления массивных и крупногабаритных грузов – промышленного оборудования, судовых двигателей, для их перемещения и погрузки.
- Установка конструкций – аттракционов, павильонов, масштабных рекламных конструкций.
К техническим параметрам крепежей предъявляют высокие требования. Поэтому, проводятся обязательные испытания винтовой нарезки, проверка степени твердости по нормам ГОСТа. Перед использованием метизы осматривают на предмет целостности, отсутствия сколов, трещин и других дефектов.
< Предыдущая Следующая >
Где применяют рым-болты и их виды
Основные параметры рым-болтов:
- длина стержня;
- оцинковка;
- размер резьбы;
- диаметр кольца внутри и снаружи.
Чем легче поднимаемый груз, тем меньше диаметр кольца и короче стрежень. И наоборот, чем тяжелее груз, тем больше диаметр кольца и длиннее стержень. Рым-болты используются на предприятиях, в цехах, таких местах, где работа связана с участием человека. Поэтому рым-болты выпускаются по стандартам международного и государственного регламента. Брак при изготовлении недопустим.
Но производители могут выпускать рым-болты под индивидуальные заказы:
- изготовление для больших нагрузок – рым-болты с вытянутыми (удлинёнными) кольцами;
- для погрузки нетяжёлых предметов изготавливают рым-болты с вертлюгом;
- с длинным стержнем для тяжёлых грузов;
- для деревянных погрузок и т.д.
Прежде чем начать погрузку на объекте, рым-болты проходят испытания на прочность и выдержку. И только потом их пускают в эксплуатацию.
- На каждом рым-болте должен быть знак ГОСТа №4751.
- Кроме ГОСТа идёт и знак резьбы (ее размер).
- По этим параметрам определяется для каких нагрузок предназначен рым-болт.
- А на кольце изделия пробивают знак, который указывает на производителя.
Иногда на кольце указывается и размер резьбы, но допустимо вносить значение под кольцом.
Длинный рым-болт выглядит так, он имеет гайку на конце резьбы для закручивания, её можно применять при необходимости. А можно и не применять, ели болт вкручивается внутрь отверстия и нет необходимости крепить с двух торон деталь.
Обратите внимание, есть рым-болты цельные, которые внутри кольца не имеют отверстия для прокручивания. Их чаще всего используют для крупных деталей, тяжёлых грузов и крепежей
А есть рым-болты, которые закручиваются с помощью кольца, что значит, они уменьшаются в длине. Это важный момент, обычно такие рым-болты используют для мелких деталей.
Рым-болт применяется для жёсткого соединения деталей, где это требуется. Им крепят тяжёлые металлические предметы, используют в машиностроении, судостроении и при строительстве других сооружений.
Кроме рым-болта, часто используют рым-гайку, которая делается в форме подковы. Оба конца закручиваются гайками, внутрь помещают рым-болт и фиксируют его гайками. Данный крепёж тоже часто используют.
Рым-болты – это высокопрочные изделия, которые применяются для соединения, закрепления деталей, или для перевозок грузов.
Цены на якорный рым
В зависимости от модификации, технических показателей рым может стоить от 300 рублей до 8 000. Такой разброс обусловлен сложностью и оснащенностью модели, большим числом производителей, регионом, иногда даже цвет материала, из которого произведен рым, может определять стоимость изделия.
Выбирать следует из той ценовой категории, которая больше по карману, ведь и качественные вещи могут стоить недорого.
Недостаток места в небольшой лодке очень сильно ощущается, но если разобраться, то все вещи внутри нужные. Освободить пространство в лодке можно убрав якорь за борт, закрепив его с помощью очень полезного приспособления—якорного рыма.
Широкий ассортимент вариантов, цветов и цен позволит выбрать подходящее решение. Рыбачьте с удовольствием и комфортом!
ГОСТ 4751-73
ГОСТ 4751-73 С. 5
— на соответствие требованиям пп. 2.5 и 2.6 каждый рым-болт:
— на соответствие требованиям п. 2.7 10 % от партии, но не менее 5 шт.;
после механической обработки:
— на соответствие требованиям п. 1.1 (размеры I, /, и А, и J) пп. 2.S—2.14 каждый рым-болт:
— на соответствие требованиям п. 2.15 — по ГОСТ 9.301.
11 р и м с ч а н и с. Партия состоит из рым-болтов одного размера, изготовленных из стал и одной марки, совместно прошедших термообработку.
(Измененная редакция, Изм. № 1).
3.2. При получении неудовлетворительных результатов испытаний рым-бантов хотя бы по одному из показателей проводят повторные испытания удвоенного числа образцов, взятых от той же партии, по полной программе. Результаты повторных испытаний яааяются окончательными и распространяются на всю партию.
(Введен дополнительно, Изм. № 2).
4. МЕТОДЫ ИСПЫТАНИЙ
4.1. На соответствие требованиям п. 2.3 проверяют внешним осмотром без применения увеличительных приборов.
Допускается применение луп до трехкратного увеличения.
(Измененная редакция, Изм. № 2).
4.2. Твердость (п. 2.7) определяют по ГОСТ 9012 на образующей опорной части кольца.
4.3. Резьбу (п. 2.10) проверяют предельными калибрами.
4.4. Отклонение от перпендикулярности оси резьбового хвостовика к опорной поверхности кольца (п. 2.12) проверяют угловым шаблоном или щупом по просвету между опорной поверхностью кольца и торцевой поверхностью контрольного калибра.
4.5. Соответствие рым-болтов требованиям п. 2.4 проверяют испытанием на растяжение с выдержкой под нагрузкой в течение 10 мин.
Нагрузка должна быть приложена по оси стержня рым-болта.
Приложение нагрузки должно быть плавным, без рывков.
После снятия нагрузки в рым-болтах не должно быть остаточных деформаций, трещин и надрывов.
Отсутствие остаточных деформаций определяют контролем размеров по оси рым-болтов до и после испытания.
Отсутствие трещин и надрывов проверяют внешним осмотром с помощью лупы, имеющей не менее чем четырехкратное увеличение.
4.6. Толщину слоя покрытия (п. 2.15) проверяют па кольце рым-болта. Методы проверки качества и толщины покрытия — по ГОСТ 9.302.
4.7. (Исключен, Изм. № 2).
5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Каждый рым-болт на образующей опорной части кольца должен иметь следующую маркировку:
— товарный знак предприятия-изготовителя;
— условное обозначение резьбы.
Для рым-болтов с резьбой М8—М16 допускается выполнять маркировку только товарного знака предприятия: в этом случае условное обозначение резьбы маркируют на бирке для партии.
5.2. Маркировку выполняют давлением или штамповкой. Допускается наносить маркировку ударным способом.
5.3. Рым-болты упаковывают в плотные дощатые неразборные ящики по ГОСТ 2991, выложенные внутри упаковочной бумагой марки Ь по ГОСТ 515.
5.4. В каждый ящик упаковывают рым-болты одной партии.
5.5. Масса брутто каждого ящика не должна превышать 60 кг.
5.6. Консервация — по ГОСТ 9.014.
5.7. Каждая партия рым-баттов должна сопровождаться документом, содержащим:
— наименование или товарный знак предприятия-изготовителя;

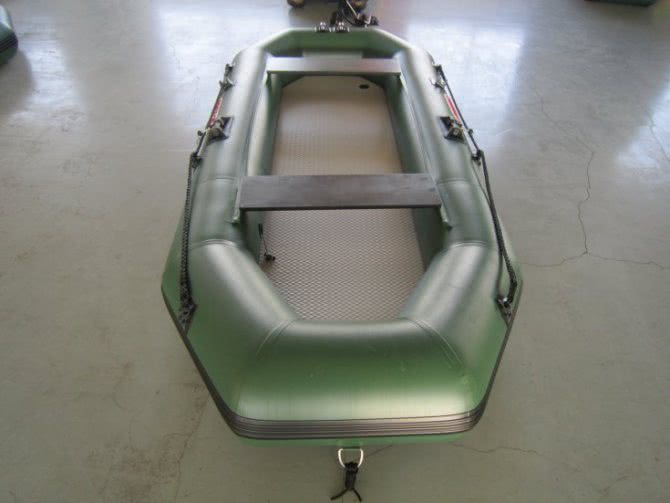

Тюнинг лодки из ПВХ
Данное водное транспортное средства является самым продаваемым и удобным в использовании. Это можно обусловить тем, что:
- лодку легко транспортировать, не надо покупать никаких прицепов;
- её легко отремонтировать;
- для неё существует множество примочек.
Но даже учитывая все эти положительные моменты, она в «сыром» виде, довольно не практичная. Функционал у такого средства очень маленький, а это означает, что надо дорабатывать.
Существуют сервисы, где можно осуществить свою затею, но это стоит довольно дорого. Сделать тюнинг ПВХ лодки своими руками будет дешевле и правильнее.
Конечно, это не означает, что все детали надо мастерить собственноручно, часть из них можно приобрести в магазине.
Итак, давайте разберём, что можно доделать:
Усиление днища и баллонов. Такой тюнинг опытные рыболовы проводят всегда, независимо от условий рыбаки. Предлагается на дно и по бокам баллонов приклеить дополнительный слой прорезиненной ткани или мембраны.
Изначально при надутой лодке делаются замеры и отмечаются места, куда будут приклеиваться латки. После это лодка сдувается, места склейки обезжириваются, а уже сверху приклеивается выбранный материал.
Якорь. Очень удобная вещь при рыбалке на одном месте. В магазинах продается специальный якорный рым, его устанавливают на корме.
Посмотрите еще здесь!
-
Зимняя удочка своими руками — обзор лучших вариантов. Инструкция по созданию необычной зимней удочки из разных материалов
-
Якорь для лодки своими руками: изготовление самодельного якоря для ПВХ лодок (95 фото и видео)
- Как сделать жерлицу своими руками — особенности изготовления зимних и летних снастей (110 фото и видео)
Герметизация швов. При покупке дешевой лодки, на качество надеяться не приходится. Поэтому многие владельцы дополнительно герметизируют швы.
Также можно украсить лодку по периметру различными наклейками и т. д. Чтобы вдохновиться, можно посмотреть фото такого тюнинга на лодке своими руками.
Держатель удилищ. Также незаменимая вещь, если ловля происходит сразу несколькими спиннингами.
Список вещей, которыми можно дополнить плавательное средство, можно продолжать бесконечно. Например, можно установить, сидения, столик, руль, соорудить колёса и много, много другого.
Технические требования
Болты с кольцом производят из углеродистой стали одной из двух марок – 20 либо 25. Это прочные материалы, которые отвечают самым высоким требованиям. Обязательно должен присутствовать сертификат компании-изготовителя, подтверждающий соответствие стали к необходимым маркам.
Производятся метизы методом штамповки или ковкой. Дополнительно изделия могут цинковать, чтобы защитить от коррозии.
Другие технические условия:
- уровень сложности – C3;
- класс точности – 2;
- заваривать или заделывать каким-то другим образом имеющиеся повреждения нельзя;
- разрешается оставлять лыску, которая образуется в результате устранения заусенцев на кольце, если размер изделия сохраняется в пределах допустимых норм;
- после изготовления с крепежей удаляются следы окалины;
- возможна всего 1 вторичная термообработка;
- на обработанной площади стержня не должно оставаться надрезов и сколов.
В дополнение готовые рым-болты проверяются на твердость. Показатели должны соответствовать определенным критериям, прописанным в ГОСТ.
Изготовление рым болтов ГОСТ 4751 73
Как правило, производятся рым-болты методом штамповки, но возможно и изготовление методом ковки. Ни в коем случае не допускается пайка болтов.
У стальных болтов марки 25 данные значения ГОСТ определяются 134-187НВ и 105-149НВ.
- Тестирование на прочность изделий – это возможность рым-болтов удерживать двойную нагрузку (в два раза больше, заявленной в ГОСТ).
- Резьба изделия не должна иметь вмятин, заусенцев и вмятин сорванных ниток.
Завод-производитель изделия обязан вести контроль качества деталей на соответствие нормам ГОСТ. Любая партия болтов подвержена испытаниям на соответствие ГОСТ стандарту.
Все рым-болты обязаны иметь на дужке обозначения, которые включают в себя:
- обозначение резьбы (для изделий с резьбой М 8-М 16 возможно нанесение лишь товарного знака завода);
- товарный знак завода, который изготовил крепление.
Как правило, маркировку делают штамповочным способом, но также пользуются и ударным методом нанесения.
Упаковка изделий происходит на заводе, где их упаковывают в деревянные коробки, предварительно застеленные плотной бумагой для упаковки. Каждая из коробок является упаковкой болтов одной партии. Наибольший вес одной коробки не должен быть более 60 кг. Любая партия изделий, согласно ГОСТ, обязаны сопровождаться соответствующим документом с товарным знаком завода-производителя и указанием наименования изделия, количества штук в пачке, результатов проверок и тестирования на качество изделия. Таким же образом, на каждую коробку наносится эта же маркировка.
В правилах техники безопасности на кораблях указано, что перед эксплуатацией грузоподъемного оборудования его нужно проверить на наличие дефектов, в том числе, проверить рым-крепления на наличие коррозии изделия
Это доказывает, какое важное значение придается данному виду изделий на флоте. Коррозия это небольшой детали может привести к печальным последствиям
На суда для транспортировки часто нужно поднимать разные тяжелые грузы и такое изделие, как рым-болт, значительно определяет надежность всей грузоподъемной конструкции.
Особенности производства
Для изготовления рым-болтов применяются две технологии — это литье (ковка) и штамповка. Сталь используется либо углеродистая, либо легированная. Это высокопрочные виды металла, различия которых в направлении применения, то есть одни рым-болты могут использоваться для любых целей, другие – для условий повышенной влажности. Изделия из низкоуглеродистой стали проходят обязательный процесс оцинковки, благодаря этому они не поддаются коррозии. Метизы из легированной стали не менее прочны, но их поверхность может со временем ржаветь. Всего существует несколько способов цинкования.
- Гальванический. В емкость, где находятся растворенные соли цинка, помещают крепежи. Далее пропускают электричество – благодаря этому действию частицы цинка остаются на болтах.
- Горячий. Изделия помещаются в разогретый до температуры 465°С цинк. Этот метод используется чаще всего, так как он более экономичный и надежный. Горячая оцинковка повышает антикоррозионную стойкость болтов.
- Диффузный. Детали обрабатываются порошком цинка при температуре 290-450°С либо парами цинка при 800-900°С. Данный метод можно сравнить с горячим, единственный минус — «страдает» внешний вид готового изделия.
- Холодный. На готовые детали наносится специальный раствор с содержанием цинкового порошка. Здесь устойчивость к ржавлению выше, чем при обработке гальваническим методом, но ниже, чем при оцинковке горячим способом.
Производство методом литья сложное, но крепежи получаются точнее и прочнее. Изготавливаемые данным способом рым-болты могут различаться размерами (несколько миллиметров), но это различие допускается стандартами ГОСТа. Способ штамповки прост — здесь работа происходит на специализированных станках. Разогретый металл разливают по формам.
Для некоторых крепежей есть дополнительный пункт — это процесс термической обработки. При производстве данным методом на кольце болта могут появляться заусенцы. Это допустимо, потому что их легко устранить, не принося ущерба самому крепежу.
Предназначение и определение
Сразу же отметим, что описываемые металлические элементы служат для осуществления подъема, опускания или удержания в статическом положении предметов во время проведения разнообразных работ. Рым-болты – кольца, отливаемые из металла, которые соединяются с цилиндрическим стержнем (на конце его имеется резьба). Именно с помощью резьбового хвостовика и происходит соединение болтов с металлоконструкциями, механизмами, агрегатами, деталями.
Данные стандартные изделия можно классифицировать следующим образом:
- с поворотной петлёй;
- удлиненные;
- рым-болты DIN 580.
Рассмотрим каждый из видов более подробно.
Рым, имеющий длинную резьбовую часть, может вкручиваться в тело детали. При этом сам болт можно без проблем затянуть монтировкой или даже обычным металлическим прутом, поскольку кольцо расположено перпендикулярно к оси резьбы.
Так называемые такелажные точки (болты, снабженные поворотной петлёй) активно используются в условиях ограниченного пространства
Важно знать, что грузоподъемность находится в прямой зависимости от угла наклона петли непосредственно к оси пальца. Применение изделий возможно в любой сфере промышленности
Что касается болтов DIN 580, то их эксплуатация не требует от обслуживающего персонала наличия специальных навыков. Достаточно просто вкрутить эту стандартную единицу в тело подготовленного к подъёму/опусканию объекта и провести обвязку на основании схемы строповки.
Какими бывают?
Болт с проушиной или болт с кольцом — так называют крепежи на простом языке. Существует 2 варианта исполнения конструкции рым-болта:
- кольцо крепится к стержню строго перпендикулярно;
- кольцо установлено в специальный паз, может вращаться в разных направлениях.
Кроме метизов, изготовленных по стандартам, выделяют и другие виды.
Удлиненный. Имеет длинный резьбовой стержень.
-
Анкерный. Используется при работе с бетонными конструкциями или природным камнем. Изделие отличается наличием гайки, шайбы и распорного элемента. Крепежи с анкером удобно устанавливать на проблемные основы. Здесь можно выделить 4 вида анкерных болтов.
- Клиновой — имеет вид гильзы, внутри которой находятся кольца.
- Забиваемый — особый тип болта, его края выполнены из мягкого металла, которые при забивании деформируются. Таким образом осуществляется крепление в поверхности.
- Разжимной — наиболее популярный и универсальный крепеж. Сделан в виде стержня с прорезями, благодаря которым стенки как бы «раскрываются» при вкручивании.
- Распорный — этот болт также имеет большую популярность. Чаще всего используется в сфере строительства. Имеет вид конуса, стержень которого после вкручивания расширяется. Применим только для бетона и кирпича.
По типу материала крепежи бывают оцинкованные и легированные или нержавеющие. Какая будет грузоподъемность, зависит от градуса закрепления — осевая, под углом в 45°, если болт установлен сбоку. По стандартам ГОСТ и DIN ширина бурта, то есть выступа винтовой части, варьируется от 17 до 120 миллиметров. Каждый рым-болт имеет свои технические характеристики. Крепежи различаются по размеру диаметра резьбы и диаметра бурта, по шагу винтовой нарезки, по нагрузке от диаметра, по внутреннему и наружному размеру кольца и его толщине, по длине резьбовой части, по допустимой нагрузке на разрыв под углом в 45° и относительно его оси.
Обозначаются, как М4, М5, М6, М8, М10, М12, М14, М16, М20, М24, М30, М36, М42, М48, М56, М64, М72, М80 и М100. По всем этим характеристикам грузоподъемность может варьироваться от 80 килограммов до 40 тонн.
Выбор рым-болтов
При производстве не допускается сварка, так как металл в месте шва ослабляется и уже не является прочным, что впоследствии не гарантирует безопасность при погрузке. Литье тоже не рекомендовано, потому что внутри отливки может образоваться пустота, что тоже повлияет на качество исходного продукта.
- Для работы с тяжелым видом груза выбирают кольца удлиненной формы.
- Параметры рым-болта для передвижения грузов, отверстия которых не имеют резьбу, указывают на наличие более длинных стержней.
- Вертлюг применяется, чтоб поднять изделия, чей вес является небольшим.
- Для груза из дерева выбирают варианты со специальной формой.
Маркировка рым-болтов
Такое изделие, как поворотный рым-болт относится к резьбовым деталям, являющимися важными для разборного соединения. Маркировку делают методом штампа, реже ударным нанесением. Упаковывать рым-болты следует в деревянные коробки, которые застилают плотной бумагой. Каждая коробка является упаковкой для одной партии по предусмотренным правилам.
- Вес одной коробки с рым-болтами не должен быть выше 60 кг.
- Согласно ГОСТ любая партия должна сопровождаться соответствующим документом, имеющим товарный знак производителя, с указанием наименования товара, общего количества и тестирования прочности изделия.
- Такая маркировка наносится на каждую коробку с товаром.
Рым-болт – размеры
Существует один стандарт на рым болты по внешнему виду и размерам, использованию сырья, способу изготовления и контроля за качеством производства. Метрические размеры от М-8 до М-100.Способы, с помощью которых следует крепить строп к крепежу и пути передвижения также указаны в ГОСТе. Помимо Российского ГОСТа существует Европейская система нормативов. В зависимости от формы изделия, согласно нормам, проходят испытания на прочность и качество. Рым-болт с поворотной петлей используют, когда крюком захватить сложно из-за недостатка в пространстве.
