Прокладка проводов, необходимых для выполнения схемы одноклавишного выключателя

Подошла очередь монтажа провода. В нашем примере используется провод марки ВВГнгП 3*1,5, трехжильный, сечением 1,5 мм, предназначенный для выполнения стационарной электропроводки внутри жилых и не жилых помещениях.

Подробно о данной марке провода вы можете почитать в статье , «Провод и кабель ВВГнг описание, назначение, характеристики».

Начнем монтаж с прокладки провода от распределительной коробки до подрозетника.

В распределительной коробке и подрозетнике необходимо оставить запас провода для подключения, 10-15 сантиметров будет вполне достаточно.

Теперь, прокладываем следующий провод, от распределительной коробки до светильника.

Далее, переходим к прокладке провода питающего распределительную коробку, от автоматического выключателя до распределительной коробки.

Следующий провод будет завершающим схему, он предназначен для подачи питания к автоматическому выключателю, идет от счетчика электроэнергии или вводного автомата до верхних контактов автомата отходящего на конкретную группу или направление.

Внимание! Если питающий провод у вас уже имеется и на нем присутствует напряжение, то перед проведением всех электрических работ его необходимо отключить. После отключения, в обязательном порядке нужно убедиться в его отсутствие на проводе, самый простой способ выполнить данное действие использовать указатель напряжение

При необходимости, вы можете воспользоваться подробной инструкцией по использованию, приведенной на нашем сайте в статье указатели напряжения.

Переходим к следующему этапу выполнения схемы, подключению оборудования.

В розетке показывает два нуля

При эксплуатации электроцепи возможен вариант в розетке два нуля, он зеркален примерам, описанным выше.

Для поиска дефектов однофазной электрической цепи необходимо уяснить простые истины. По фазовой жиле ток поступает к квартире, помещению, конечному источнику потребления. По нулевой он покидает потребителя, комнату или квартиру. Заземление необходимо для безопасности, а также отвода избыточного напряжения, что обеспечивает безопасность проживающих.

Возможные причины неисправности фазонесущего кабеля:

• перебит во время осуществления ремонтных работ;
• перегорание в электророзетке из-за не качественного соединения;
• отсутствие контакта на скрутке распределительной коробки;
• перегорание в одной из последовательно соединенных коробок;
• отсутствие фазового напряжения на входном щитке.

Методы определения

Рассмотрим способы определения нулевого и заземляющего проводников, от очень простого к более
сложным.

Цепь имеет защиту по дифф-току. Если весь объект или исследуемая ветка снабжены защитой по
дифференциальному току – дифф-автоматом или УЗО, задача значительно упрощается. Нужно контрольный
прибор, например лампа с проводниками, подключить к фазе и к одному из исследуемых проводников. Если
дифф-защита не сработала, значит лампа подключена к рабочему нолю. Если происходит срабатывание УЗО
при подключении лампы – вы ее подключаете к фазе и земле. Все достаточно просто и заодно проверите
устройство защитного отключения на практике.

Перед выполнением такого теста нужно убедиться в работоспособности дифф-защиты, нажав кнопку “тест” на
защитном аппарате. Следует отметить, что способ будет работать при условии, что ток через лампу будет
превышать номинальный дифференциальный ток аппарата. То есть, при использовании лампы накаливания
(энергосберегайка не подходит) сработает УЗО с током утечки 10-30 мА. Вводное УЗО на утечку 300 мА
может не сработать, для надежной проверки нужно брать прибор помощнее.

Сравнение с заземляющими контактами розеток. Данный метод будет работать если на вводе стоит
двухполюсный автомат, размыкающий рабочий ноль и в помещении имеются розетки с заземлением. Вводной
автомат следует отключить, тем самым мы разомкнем любую связь ноля с землей. По возможности следуетотключить все приборы из розеток.

Далее следует “прозвонить” мультиметром в режиме измерения сопротивления заземляющий контакт
одной из розеток с исследуемыми контактами. При соединении с нулевым проводом, мультиметр должен
показывать большое сопротивление, с заземляющим контактом на неизвестной точке с землей розетки
сопротивление практически нулевое.

Таким способом можно заодно проверить правильность подключенных розеток: при отключенном вводном
двухполюсном автомате, нулевые и заземляющие контакты прозваниваться не должны. Ну это при условии,
что проводка изначально исправна и верно смонтирована.

Лезть в щит. Если предыдущие способы реализовать нет возможности, придется лезть в “начинку”
электрощита. Думаю напоминать здесь о технике безопасности не стоит: ее никто не отменял. На самом
деле способ достаточно прост: нужно найти нулевой проводник, уходящий в помещение и отсоединить
его от клемм щита. Затем прозвонить с исследуемыми контактами: с которым будет звониться – тот и есть
нулевой проводник.

В случае с щитом вполне может возникнуть сложность, когда даже в щите сложно отличить ноль от заземления.
В этом случае понадобятся токовые клещи. Нужно включить напряжение и нагрузку в помещении, и
исследовать клещами неизвестные проводники в щите – где будет ток, так и рабочий ноль

Обратите внимание:
метод работает только в том случае, когда вы точно знаете, что один из проводников – ноль, а другой –
земля.

Все вышеописанные методы работают как с заземлением, так и с “занулением”

Определить контакты при подключении электроплиты. Иногда возникает необходимость заменить розетку
электроплиты, а проводка советских времен или начала 90-х, одноцветная. Для верного определения зануления
электроплиты необходимо условие – двухполюсный автомат во вводном щите, отключающий и фазу, и ноль от всей
квартиры.

Итак, при включенной электроэнергии определяем фазу на ичсследуемых выводах для будущей розетки – этот контакт
помечаем и откидываем в сторону, далее он нам не нужен. Потом нужно определить ноль в любой розетке в квартире –
так как проводка советская, земли там нет, поэтому нолем окажется тот вывод, на котором не светится
отвертка-индикатор.

Теперь обесточиваем всю квартиру и мультиметром прозваниваем ноль обычной розетки с двумя оставшимися контактами
на электроплиту. Тот контакт, который звонится с нолем розетки – рабочий, а тот что не звонится – зануление (земля).
Если же звонятся оба контакта – нужно искать ошибки в электропроводке. При организации зануления в советское время,
его присоединяли к клемме “PEN” без каких-либо коммутационных аппаратов.

Причины неисправности

Основной причиной появления двух фаз на розетке чаще всего будет обрыв нуля. Потеря контакта также может произойти на этажном щитке на вводе в квартиру, в одной из распределительных коробок.

Если провод отгорает в щитке, тогда в квартире может погаснуть свет, но розетки будут работать, но только когда будет включен один из приборов либо освещение в комнате. Если вы выключите и проверите напряжение в розетке можно увидеть, что фаза будет только одна.

Иногда обрыв нуля может происходить в распределительной коробке одной из комнат. В этом случае перестанет гореть свет в этой комнате, а в остальных комнатах все будет работать. Чтобы решить подобную проблему вам потребуется открыть распределительную коробку и восстановить соединение проводов.

Еще одной достаточно распространенной причиной, почему две фазы в розетке может стать старая электропроводка. Чаще всего в таких квартирах вместо автоматических выключателей здесь будут стоять пробки. Если выбьет только нулевую пробку, тогда напряжение появится в двух гнездах. Чтобы не сталкиваться с подобной проблемой в дальнейшем следует заменить электропроводку.

Пробки на счетчике

Иногда обрыв нуля может произойти в стене. Обычно это может происходить из-за непрофессионализма

Если вы не знаете, где расположена проводка в стене, тогда при ремонте действовать следует осторожно. Даже, если вы будете вешать картину, тогда сначала необходимо убедиться, что здесь не проложена проводка. В ином случае гвоздем вы можете повредить нейтральный проводник и появится две фазы в розетках

Иногда провод также могут повредить грызуны. Чтобы защитить проводку от грызунов. вам следует прочесть нашу статью

В ином случае гвоздем вы можете повредить нейтральный проводник и появится две фазы в розетках. Иногда провод также могут повредить грызуны. Чтобы защитить проводку от грызунов. вам следует прочесть нашу статью.

Теперь вы точно знаете, почему может появится напряжение в двух гнездах розетки и как можно ликвидировать подобную проблему.

Конечно, когда в розетках пропадает свет, тогда люди начинают проверять напряжение в розетках. Если во время проведения проверки вы заметили, что индикатор показывает фазу на двух проводах, тогда не следует волноваться. В большинстве случаев это совершенно не так. Убедиться в этом вы сможете следующим образом:

Возьмите мультиметр и проверьте напряжение в розетке. Если прибор покажет 0, тогда фаза у вас только одна, перетекающая на нулевой проводник.

Это самый простой способ, который позволяет определить неисправность. Использовать индикаторную отвертку не рекомендуется, так как она не является точным методом проверки. Как видите, эта неисправность проводки необычная и поэтому может ввести в заблуждение, даже опытных электриков.

Для каких приборов ВАЖНО где расположена фаза в розетке

С какой стороны фаза в розетке имеет значение только для некоторых электроприборов, которые при неправильном включении не будут работать. Эта особенность заложена в конструкции аппаратов и указана в инструкуии по эксплуатации. Как правило, подключением этих устройств занимаются «специально обученные люди».

Это газовые котлы и колонки с электроконтроллером наличия пламени.

Ответ одного из производителей котлов

Погасшаа пламя газовой горелки при открытом клапане приведёт к утечке газа и взрыву. В конструкции газовых отопительных котлов и некоторых типах других газовых установок используется электрический контроль наличия пламени.

Огонь проводит электрический ток, поэтому в него помещается тугоплавкий электрод, на который подаётся напряжение и измеряется ток утечки. Его наличие показывает на наличие пламени в горелке.

В фазозависимых котлах при неправильном подключении к сети фаза на электроде и ток утечки отсутствует и через несколько секунд после поджига установка отключается. Эти установки фирмы производители предлагаю подключать не к розеткам, а к автоматическим выключателям 1-5А.

При необходимости включить устройство в розетку на кабель устанавливается вилка, которая впоследствии из нё не вынимается.

Важно! При включении котла через устройство бесперебойного питания для нормальной работы необходимо соединить заземляющий и нулевой контакты розетки с входным кабелем. В некоторых моделях горелок измерение тока утечки производится по линии «ноль-заземление»

С помощью каких устройств можно узнать фазу или ноль

Для нахождения ноля или фазы можно взять и точные устройства, которые не сильно сложны в эксплуатации, но при этом помогут точно определить, в каких проводах располагается ноль или фаза.

Как определить фазу и ноль индикаторной отверткой

Вся внутренняя конструкция этого прибора собрана в полое тело из материала, обладающего диэлектрическими свойствами.

Вам это будет интересно Особенности расчета мощности по току и напряжению

Основной частью такой отвертки является металлическая шпилька, которая обычно имеет плоскую форму

Чтобы уменьшить риск соприкосновения по неосторожности с остальными проводящими компонентами, находящимися поблизости с испытательной линией, открытая часть наконечника обычно маленького размера

Важно! Во время теста конец отвертки-индикатора следует считать полностью контактным. При острой нужде он способен выполнить простейшую задачу, например, отвинтив шурупы, которыми крепится крышка гнезда или переключателя

Но постоянное использование его как отвертки ухудшает качество проверки и негативно сказывается на общем состоянии прибора.

Стержень из металла, который входит в наконечник корпуса, превращается в проводник, который соединен с конструкцией внутри отвертки. Данная электрическая микросхема состоит в первую очередь из сильного резистора с минимальным значением в 500 000 Ом. Его основная цель — снизить интенсивность тока при подключении к цепи до безопасного для человеческого организма значения.

Следующим элементом является лампочка на основе неона, которая испускает ток даже при малых токах. Взаимный электрический контакт всех компонентов цепи обеспечивается зажимной пружиной. Отвертка заканчивается заглушкой. Она ввинчивается в конец внешней оболочки (он может быть полностью металлическим или металлическим «каблуком»). Другими словами, этот элемент действует как контактная площадка во время процесса проверки.

Когда происходит касание площадки-контакта отвертки пальцем, она «присоединяется» к цепи. Во-первых, само тело обладает электропроводностью, а во-вторых, это мощный «конденсатор». По этому принципу происходит процесс поиска фазы и ноля.

В случае, когда шип отвертки попадает в фазу и цепь замкнута, напряжения хватит для генерации тока, который не причиняет вреда человеческому телу, вызывая загорание неона. В той же ситуации, если тест падает на нулевую точку контакта, свечение не будет испускаться.

Индикаторная отвертка

Мультиметром

Мультиметр — это еще одно контрольно-измерительное устройство, которому необходимо овладеть домашнему мастеру. Цена прибора невысока ( стоимость полностью функциональной модели составляет от 300 до 500 рублей*). Более того, если такое приобретение возможно, оно определенно востребовано, так как устройство многофункционально.

Мультиметр

Мультиметр должен быть одним из элементов инструментального «арсенала» хорошего хозяина дома или квартиры.

Вам это будет интересно Определение силы тока в цепи

Важно! Если проводка состоит из трех каналов: фазового проводника, нейтрального провода и канала защитного заземления, но без цветового кода, или, если он неясен, или если его надежность неизвестна, можно использовать метод исключения

Тестер

Как с помощью тестера определить фазу:

1. Мультиметр готовится к работе. Черные измерительные провода подключены к разъему COM, а красные измерительные провода — к разъему измерения напряжения.
2. Переключатель режима работы помещается на секцию, предназначенную для замеров напряженности переменного тока (~ V или ACV), и стрелка будет установлена ​​на значение, которое превышает значение в сети. В другой вариации это может быть, например, 500, 600 или 750 вольт.
3. Далее выполняется измерение напряжения между зачищенными проводниками. В этом случае может быть три комбинации. Первая — между фазой и нулем напряжение должно быть близко к стандартному напряженность равная 220 вольт. Вторая — между фазой и землей может быть одинаковое напряжение. Однако, действительно, если линия оборудована системой защиты от утечки тока (устройство защиты от остаточных токов — УЗО), эта защита может работать должным образом. Если УЗО нет или ток утечки мал, напряжение остается в пределах номинального диапазона. Третья — между нулем и землей не должно быть напряжения

Это только последний вариант, показывающий, что провод, который не включает измерение, является фазовым.

Важно! После проверки напряжение нужно отключить, и оголенный конец провода должен быть изолирован и маркирован. Например, можно наклеить белую ленту и сделать на ней соответствующую надпись

Определение фазы мультиметром

Краткий экскурс в теорию

Сегодня мы не будем сильно углубляться в теоретические основы электротехники, а попытаемся кратко объяснить суть проблемы. Тем, кто желает более детально ознакомиться с данным вопросом, рекомендуем прочитать на нашем сайте серию статей по физике переменного электрического тока.

Штатная установка выключателя.

Приведем в качестве примера фрагмент бытовой электросети, где организовано подключение электролампы освещения и штепсельного разъема (розетки).

Фрагмент бытовой сети с подключением лампы и розетки

Обозначения:

• L – фаза.
• N – ноль.
• Ps – розетка.
• Sw – выключатель освещения.
• Lm – лампа.

Как известно, в однофазных цепях электрический ток (Ì) течет от фазы к нулю. В приведенном выше рисунке выключатель SW находится в разомкнутом положении, следовательно, лампа будет обесточена, в чем можно убедиться, измерив напряжение U2. При этом на штепсельном разъеме и части сети до выключателя (отмечено красным) будет оставаться рабочий потенциал U1, соответствующий фазному напряжению. Это штатный режим работы для данной схемы, где выключатель размыкает фазный провод.

Обратим внимание, если производить замеры индикатором напряжения, то он покажет наличие фазы на одном из контактов штепсельного разъема и ее отсутствие на обоих контактах патрона лампы

Установка выключателя на ноль

Теперь посмотрим, что произойдет, если поменять фазу и ноль местами, или, что чаще встречается на практике, установить выключатель на ноль, а не фазный провод.

Выключатель установлен неправильно

Внешне такое изменение никак не проявит себя. Лампа будет так же, как и в предыдущем примере включаться и выключаться, а на контактах розетки присутствовать разность потенциалов. Но, возникают определенные нюансы, которые проявляются в виде наличия напряжения на контактах патрона и части нулевой линии между лампой и выключателем. В чем несложно убедиться, используя электрический пробник.

Такой вариант подключения несет в себе потенциальную угрозу поражения электротоком при попытке замены или ремонта светильника.

Характерно, что измерения вольтметром наличия напряжения между контактами патрона осветительного прибора не принесут результатов. Прибор покажет «0», поскольку на контактах будет один уровень потенциала фазы.

Резюмируя итоги главы можно констатировать, что неправильное подключение контактов выключателей в распределительной коробке не оказывает значимого влияния на работу электрических приборов, подключенных к розетке. Помимо этого мы выяснили о необходимости комбинированного применения измерительных приборов (вольтметра и пробника).

Индикаторная отвертка

Индикаторная отвертка Маленький инструмент внешне напоминает обычную отвертку. Разница лишь в том, что её металлическая часть является токопроводником, а в прозрачную полимерную ручку встроен диод. Он реагирует на напряжение в сети и показывает реакцию подсветкой.

Использовать индикаторную отвертку не по назначению нельзя. Таким способом можно повредить токопроводник или диод.

Измерение выполняют следующим образом:

• Металлический конец отвертки вставляют в розетку и касаются им контакта.
• В это же время нажимают на кнопку со стороны рукояти. Зажженный светодиод свидетельствует о наличии фазы в гнезде. Отсутствие подсветки говорит о том, что мастер попал на ноль.

Индикаторная отвертка способна реагировать на напряжение от 50 до 380 Вольт.

Для безопасной и правильной работы инструментом запрещено:

• трогать металлический наконечник пальцами во время замера;
• мочить отвертку или держать её в грязи.

Желательно всегда иметь под рукой такой инструмент.

При подключении вилки к розетке, она нагревается: вероятные причины неисправности

Приборов, которые питаются силой тока в доме или в офисе множество. Если в офисе – это компьютерная техника и оргтехника, то в жилом помещении таких приборов не меньше. Часто при включении в розетку вилки бойлера, холодильника или стиральной машины наблюдается неисправность в работе электроустройств, они начинают греться, и через некоторое время можно даже услышать легкое потрескивание, а в воздухе ощущается неприятный запах горелой резины или пластмассы. Причин такой неисправности несколько. В зависимости от того, что же греется – вилка или розетка, определяется и метод устранения неисправности.

Ноль – справа или слева в старых розетках?

Для подключения розетки старого образца используются только два провода – один фазный, второй нулевой. Фаза может быть подключена справа или слева. Некоторые современные электрические приборы подключаются строго по инструкции, и поэтому расположение фазного провода играет важную роль. Установка производится только профессионалами. Например, газовый котел, в который встроен электроконтролер, не имеющий вилки и поэтому подключаемый стационарно.

Расположение фазы не указано и в правилах установки электроприборов. Электрики придерживаются определенного стандарта: с правой стороны фаза, с левой – ноль.

Что такое земля

Нулевая точка трансформатора обычно . Нулевой проводник должен также дополнительно заземляться через определенное расстояние. Так поступают чтобы потенциал между нулевым проводником и землей был как можно меньше. Делается это для срабатывания автоматического отключения в аварийной ситуации. К примеру, при обрыве провода с опоры электропередач, он упадет на землю. Ток потечет через землю к нулевой точке трансформатора. Земля служит как бы дополнительным проводником. Если бы нулевая точка не была заземлена, то ток просто утекал бы в землю. При этом силы тока могло быть недостаточно для того чтобы перегорел предохранитель на подстанции. Иначе говоря, могло не сработать автоматическое отключение. И на месте падения провода было бы опасное для жизни людей .

Пробой фазы на корпус в системе TT (заземление без зануления). Ток стекает в землю по PE проводнику. Происходит защитное отключение. Жизнь и здоровье человека спасены

Система защитного заземления TN-S

Иначе говоря, напряжение между проводником PE и землей (почвой) составляет примерно 0 вольт. То есть, ток по проводнику PE в рабочем состоянии практически не течет. Ток начинает течь по проводнику PE в аварийном состоянии.

Такой проводник получают двумя способами. Во-первых, путем отвода его от заземленной нулевой точки на трансформаторной подстанции. Такая система защиты . Во-вторых, защитный проводник PE получают делением нулевого защитного PEN проводника уже у потребителя электроэнергии. Разделенный проводник PE дополнительно заземляется. Такой вариант называется . Нулевым защитным PEN проводником может быть нулевой N рабочий проводник, если он имеет определенное сечение и состояние.

Система защитного заземления TN-C-S

Заземление

Повторное заземление производят также и на стороне потребителя электроэнергии. Заземляются корпуса оборудования и металлические части которые могут попасть под напряжение в аварийной ситуации. Заземление применяется в целях снизить разность потенциалов (напряжение) между землей и корпусом оборудования. А также, для защитного автоматического отключения. Обычно автоматическое отключение осуществляется и .

Для вашего удобства подборка публикаций

Определение полярности в отсутствии маркировки

Нередки ситуации, когда в самодельных или прошедших ремонт устройствах сгоревшая ранее подводка заменена проводниками одинакового (нейтрального) цвета. При этом не очень понятно, как определить плюс и минус, поскольку на рабочей плате обязательная маркировка также отсутствует.

Для того чтобы разобраться с полярностью «обезличенной» подводки, можно сделать следующее:

Во-первых, обратить внимание на маркировку аккумулятора, у которого должны присутствовать указания на то, где плюс, а где минус;
Во-вторых, (при её отсутствии) можно воспользоваться специальным прибором (мультиметром), позволяющим определять полярность подачи питающего напряжения;
В его отсутствие определиться с полярностью источника питания поможет обычный светодиод, имеющийся в хозяйстве практически у любого мужчины.

Устранение проблемы

Здесь нужно исходить из ситуации, где пропал свет, во всей квартире или только в отдельных комнатах. Первый случай мы рассматривать не будем, так как это отдельная история.

Во втором, когда появилось две фазы в розетках, важно понять, где произошел обрыв нуля. Сразу это место выявить сложно поэтому нужно идти по пути наименьшего сопротивления. Но забегая на перед, сразу скажем – в нашей ситуации обрыв нуля произошел в стене

Но забегая на перед, сразу скажем – в нашей ситуации обрыв нуля произошел в стене.

Для успокоения души можно конечно посмотреть основной щит на лестничной площадке, но так как свет в квартире пропал только частично, причину проблемы можно там не искать. Если конечно туда из квартиры не идет несколько нулевых проводов, а не один общий.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое наконечники НШВИ и стоит ли их использовать?

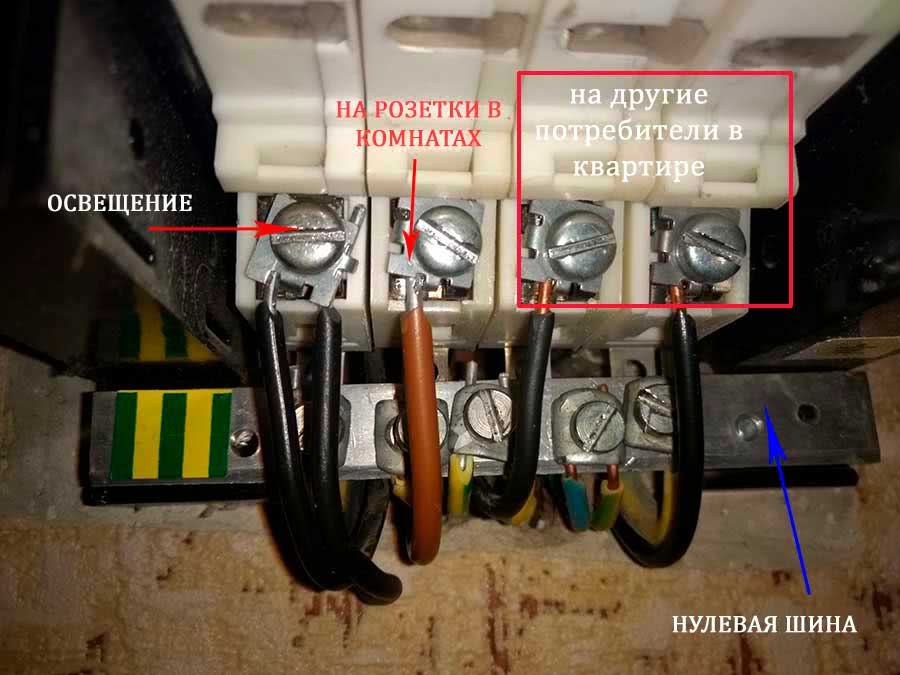

Далее переходим на щиток с пакетными выключателями (у вас может быть другой) в квартире.

Как правило, каждый пакетник отвечает за отдельную линию, идущую на:

1. Розетки в комнатах;
2. Освещение в комнатах и коридоре;
3. Бойлер;
4. Электродуховку (не менее 16А);
5. Освещение в ванной, туалете, на кухне:
6. Розетки в коридоре, ванной и на кухне.

Это все приблизительно, у каждого может быть по-разному. Соответственно, для каждой линии есть свой нулевой провод.

Т.е. если две фазы в розетках появились на одной линии, то еще не все потеряно, можно взять и временно использовать удлинитель подключив его к розетке на рабочей линии, к примеру, на кухне или коридоре.

Далее находим тот пакетник, который отвечает за линию, где пропало напряжение и появились две фазы. С помощью пробника это сделать не сложно.

Для убедительности делаем замеры мультиметром, показание «0» только подтвердит нашу гипотезу.

Искать на шине нулевой провод отвечающий за проблемную линию нет смысла, он все равно сразу уходит в стену. Нужно просто отключить все пакетники (в целях мер безопасности) проверить на целостность, а потом зачистить все нулевые провода и саму шину. Если проблема была там, то она устранится.

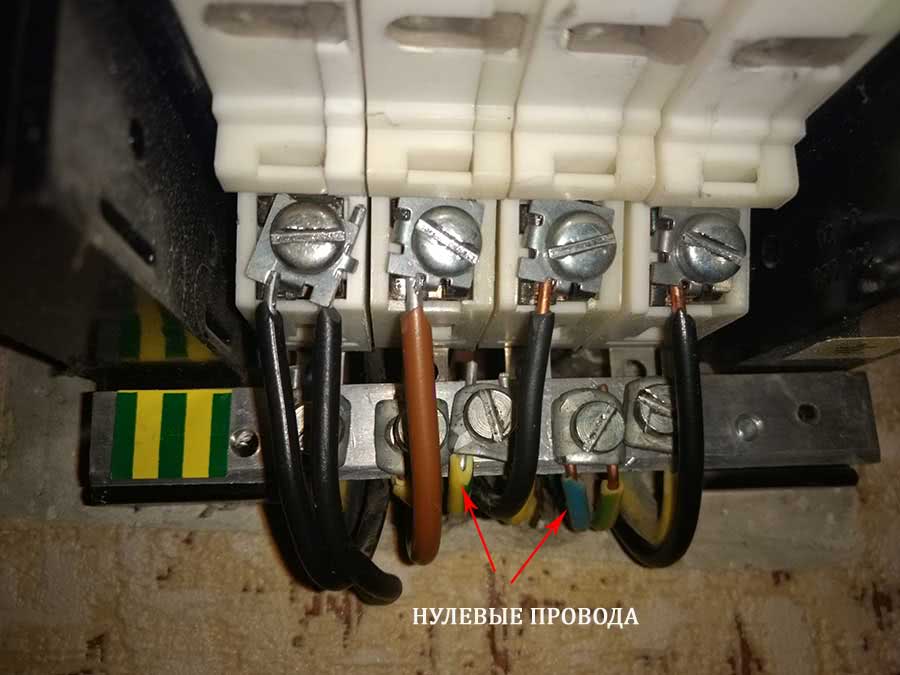

Если это не помогло, идем дальше. В нашем случае нулевой медный провод желто-зеленного цвета сразу, минуя распределительную коробку, уходил на розетку, но там уже подходил медный черный провод. Т.е. где-то в стене они соединены и есть большая вероятность, что, обрыв нуля произошел именно там.

В вашем случае ноль может идти к розетке через распределительную коробку. Все это проверяется пробником.

Находим в распредкоробке данный провод, проверяем его состояние и, если нужно зачищаем. Не забудьте отключить напряжение в сети. Далее переходим к розетке и проделываем тоже самое.

Если профилактическая зачистка контактов не помогла, а провода в хорошем состоянии, значит ноль обгорел где-то в стене и это уже проблема.

Найти это место сложно, долбить стену ради нескольких неработающих розеток нет смысла. Какой же выход?

В нашем случае выход был найден следующий:

1. От первой розетки, к которой подходило напряжение от щитка и где были две фазы, нулевой провод был отсоединен и заизолирован.
2. Было приобретено 5 метров двухжильного алюминиевого провода (самый дешевый вариант) с сечением одной жилы 1.5 мм.
3. Найдена ближайшая распределительная коробка, которая запитывалась от другого пакетника (шла на освещение) и в которой был рабочий ноль.
4. Алюминиевый провод был подсоединен к рабочей нулевой шине в распредкоробке и подведен напрямую (для теста) к первой розетке неработающей линии, но пока еще не подсоединен к ней.
5. Включив пакетник подаем напряжение на фазовый провод розетки и с помощью мультиметра замеряем разность потенциалов между ним и новым нулевым проводом. Оно должно быть около 220В. В нашем случае так и было.
6. Убедившись, что все работает, отключаем напряжение на щитке, надежно крепим провода, монтируем розетку на место, проводим новый нулевой провод под плинтусом.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как правильно проводить монтаж электропроводки, основные правила

Т.е. в реальности мы проложили новую нулевую линию вместо той, которая была в стене, а, чтобы не вести ее через всю квартиру к щитку, была найдена ближайшая работающая нулевая шина, в нашем случае в распредкоробке.

Хотя, если в квартире старая штукатурка и провода находятся под ней, то можно попытать счастья, как показано в видео.

В каком гнезде должна быть фаза в розетке?

Многим этот вопрос покажется смешным. Но, тем не менее, и с этим следует сразу внести должную определённость, так как публикация рассчитана на совершенно неопытных пользователей. А у них, нет-нет, да и проскакивают неясности. Именно этим, наверное, объясняется немалое количество поисковых запросов типа «в какой дырке розетки искать фазу»? (Правильнее, наверное, выразиться «в каком гнезде»).

Итак, смотрим на однофазную розетку тех стандартов, которые могут встретиться в российских домах – чаще всего это тип С или тип F.

Различия в розетках стандарта С (слева) и F (справа). Разница только в наличии заземляющего контакта.

Тип С – это самая обычная розетка с двумя гнездами под контактные штыри вилки. В одном гнезде должен быть фазный контакт (L) , во втором – нулевой (N). И больше никаких прикрас.

Тип F в последнее время все активнее замещает тип С. Это связано с тем, что в городских новостройках систему электропроводки стали изначально планировать с наличием заземляющего контура РЕ. Становится нормой обустраивать надежное заземление и в частных домах. Это вызвано требованиями обеспечения безопасности эксплуатации бытовых электроприборов. Взгляните на сетевые вилки свое домашней техники – в подавляющем большинстве случаев современные приборы «просят» подключения и к контуру заземления. Поэтому в розетках стандарта F предусмотрен дополнительный контакт именно для этих целей. Он представляет собой две фигурные подпружиненные пластины, расположенные в аккурат по центру розетки сверху и снизу.

Но какая бы розетка ни была, однозначно в ее гнездах должны быть фаза и ноль. Других вариантов не предусматривается. Наличие заземляющего контакта никак не меняет этого правила.

Для однофазных бытовых приборов, работающих от сети 220 В, взаимное расположение фазы и нуля в подавляющем большинстве случаев никакого значения не имеет. Да и хозяева в процессе эксплуатации зачастую вставляют вилку в розетку, совершенно не задумываясь о ее пространственном положении – короче, как получится. И на работоспособность техники это не оказывает никакого влияния.

На этом терморегуляторе для электрического теплого пола положение фазы и нуля строго оговорено. Но подобные приборы обычно устанавливаются и подключаются по стационарной схеме, а не через розетки.

Так на каком же гнезде искать фазу при проверке розеток?

Ответ категоричный – всегда следует проверять оба гнезда. Не надо надеяться на якобы имеющиеся стандарты расположения контактов. И прежде всего потому, что подобных стандартов – вообще не существует.

То, что говорят про правильное положение фазы именно в правом гнезде – это никем и нигде не закреплено. Да, многие мастера -электрики «старой закалки» соблюдают «полярность» розеток, действительно подключая фазу к правой клемме, если смотреть на розетку фронтально. Но это, скорее, можно считать своеобразным «правилом хорошего тона», выделяющим специалистов с профессиональным подходом.

На схеме показано, что фазный контакт на розетках располагается справа. Но это – не жесткий стандарт, а просто негласное правило, своеобразная «профессиональная этика» электриков.

Понятно, что при упорядоченном расположении фазы и нуля легче бывает разобраться с неисправностями, провести диагностику домашней электросети. Мало того, существуют специальные приборы, позволяющие очень быстро и точно продиагностировать розеточную линию – наличие обрывов или утечек, правильность подключения контактов и т.п. Этот тестер достаточно вставить в розетку и включить его.

Специальный диагностический прибор MS6860D, предназначенный именно для тестирования розеток и подходящих к ним линий проводки

Так вот, компоновка подобных приборов рассчитана именно на правое расположение гнезда фазы. То есть при правильном включении тестера в розетку все надписи оказываются читаемы. На иллюстрации выше показан пример такого прибора, и стрелкой выделен светодиод фазы – он расположен справа. Ничто, конечно, не мешает включить тестер и «верх ногами» — он прекрасно справится с задачей и в том случае, когда фаза находится слева. Но, тем не менее, именно такая «правильная» компоновка — все же о чем-то говорит…

Но, опять же – не полагайтесь слепо на эти негласные правила. Всегда, в любом случае при проверке фазы следует проверять оба гнезда.

И вот в ходе проверки обеих гнезд при пропадании «света» хозяина может ждать весьма неожиданный и довольно-таки неприятный «сюрприз». Как раз об этом и пойдет речь далее.

Похожие записи:

Как построить дом из сэндвич-панелей своими руками Установка входной металлической двери в квартиру своими руками Какие газовые колонки лучше Как покрыть крышу стеклоизолом своими руками Как установить входную дверь: видео + инструкция по самостоятельной установке Как рассчитать объем фундамента в м3 при разной высоте?
