Стандарты [ править | править код ]

Согласно ГОСТ 6402, шайбы могут изготавливаться четырёх типов (лёгкие, нормальные, тяжёлые, особо тяжёлые). Отличие типов состоит в размерах поперечного сечения шайбы и величине силы, необходимой для её упругой деформации. Шайбы могут изготавливаться из пружинной стали марок 65Г, 70, 30Х13. Возможно изготовление из бронзы (марки БрКМц 3-1 ГОСТ 18175-78) или других цветных сплавов. Твердость стальных шайб должна быть 40—48 HRC, бронзовых — не менее 90 HRB. Согласно ГОСТ 27017, термин «шайба Гровера» является недопустимым синонимом термина «пружинная шайба» и не должен применяться во всех видах документации и литературы, входящих в сферу действия стандартизации или использующих результаты этой деятельности.

Стандарты для гроверов:

  • ГОСТ 6402-70 — Шайбы пружинные. Технические условия;
  • DIN 127 B — Stainless lock washer with smooth ends (пружинная шайба с притуплёнными кромками);
  • DIN 127 A — Stainless lock washer with tang end (пружинная шайба с острыми кромками);
  • NASM 35338
  • ASME B18.21.1

как правильно и как лучше, или можно и туда и сюда одновременно

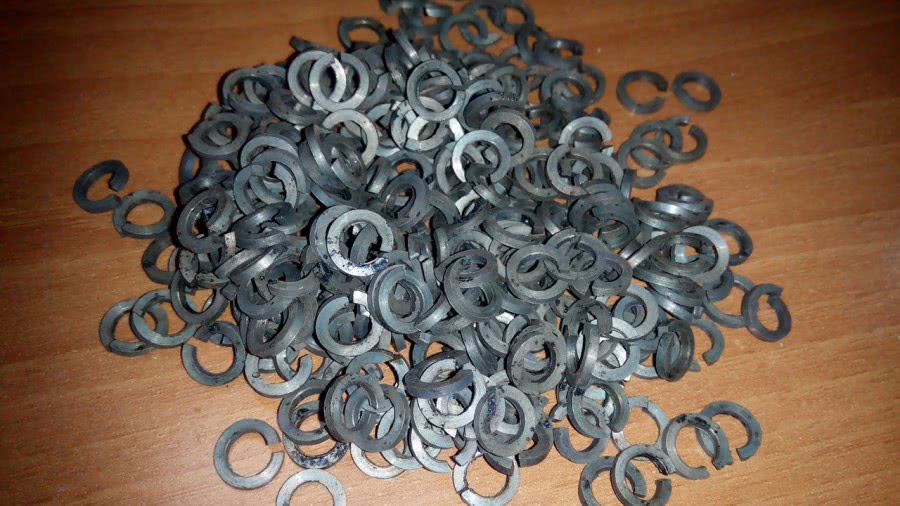

Шайба Гровера или пружинная разрезная шайба ставится для предотвращения самопроизвольного отворачивания болта или гайки. Была изобретена как простой и дешёвый крепёжный элемент на заре технического прогресса и до сих пор не сошла с арены, значит не плохая штука.

Пожалуй к немногим её недостаткам относится, что она становится простой ровной шайбой при затяжке и начинает работать только при «чуть ослаблении». Но этого удалось избежать при двух витках, которые до сих пор в почёте на ЖД рельсах. Да ещё то что она (шайба) разовая, после первого применения (отворачивания) теряет свои функции.

Ставят гровер, из личного опыта, под то-что крутят. Крутите гайку- под гайку, крутите болт-под болт. С обоих сторон смысла нет.

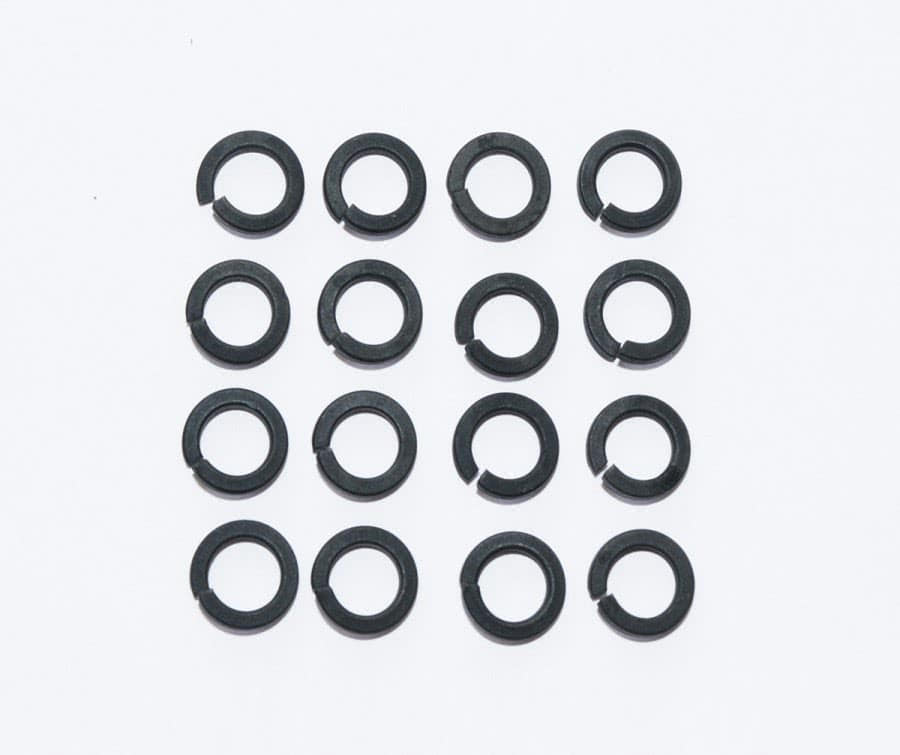

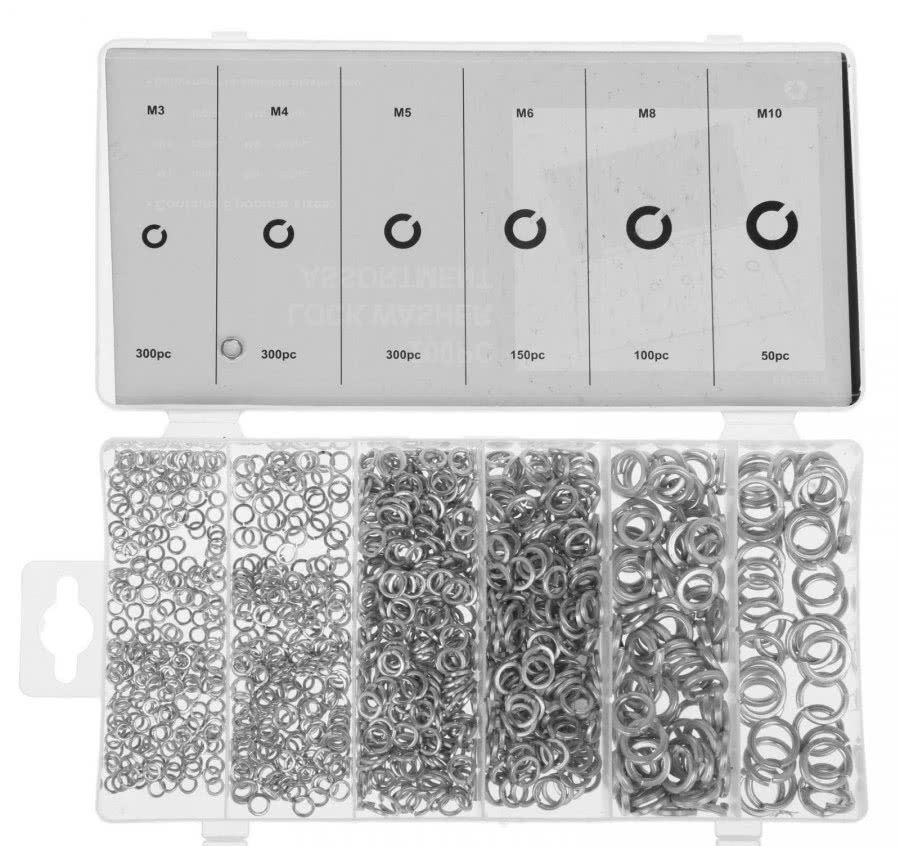

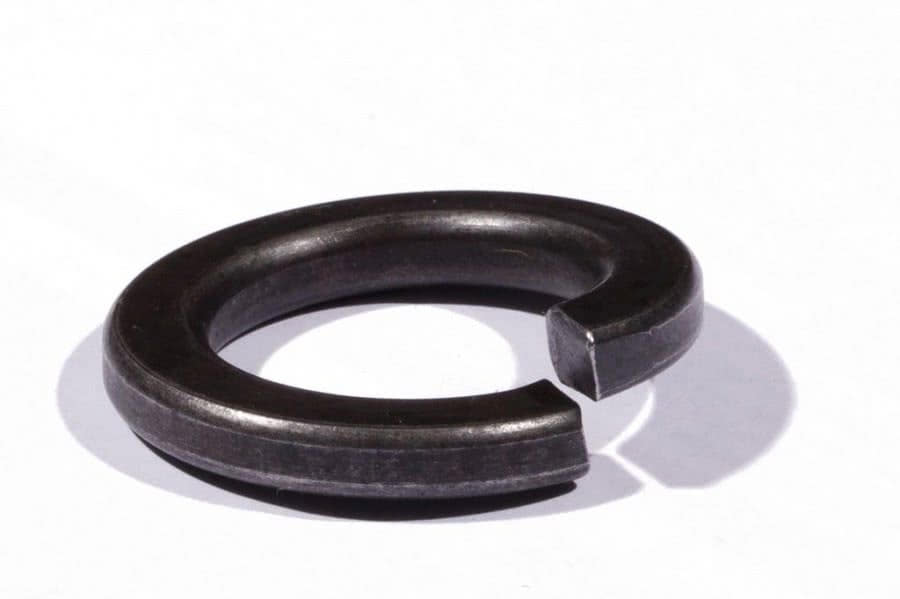

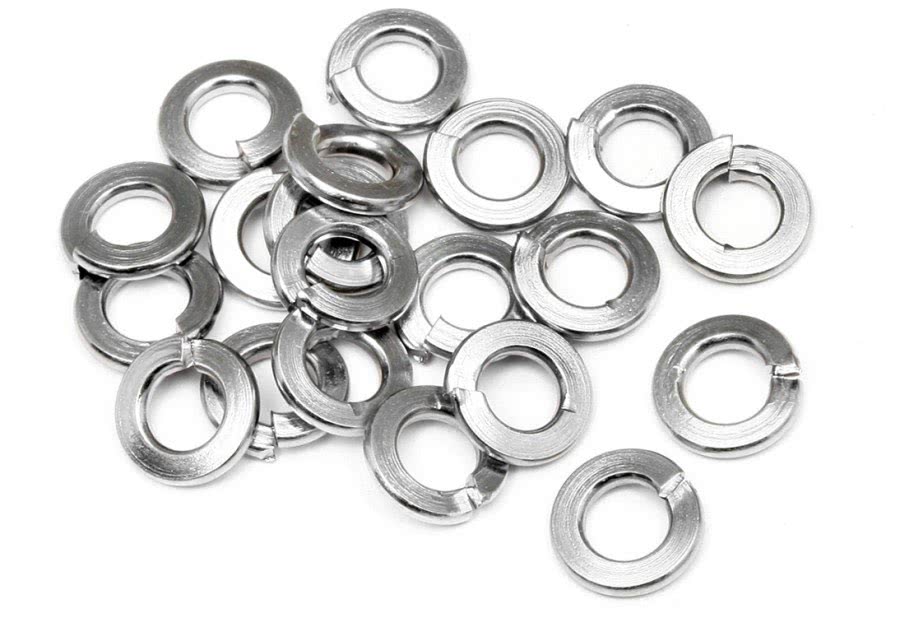

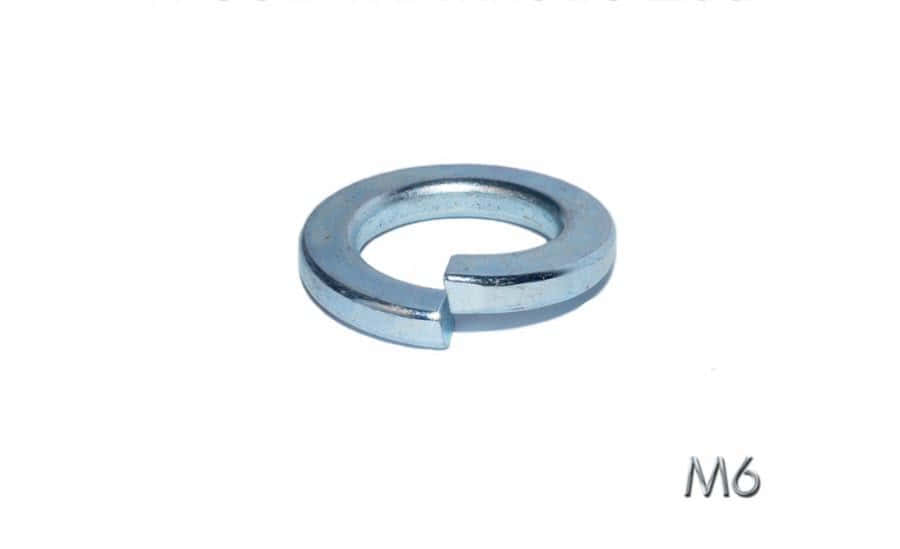

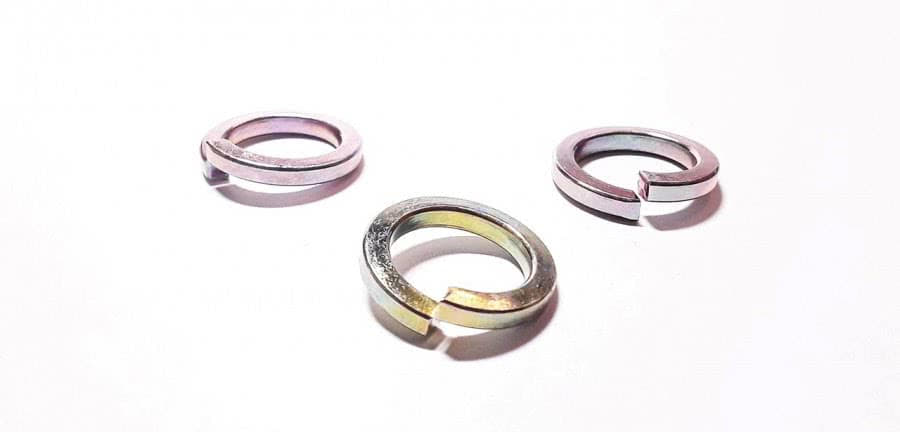

Пружинная шайба по ГОСТ 6402

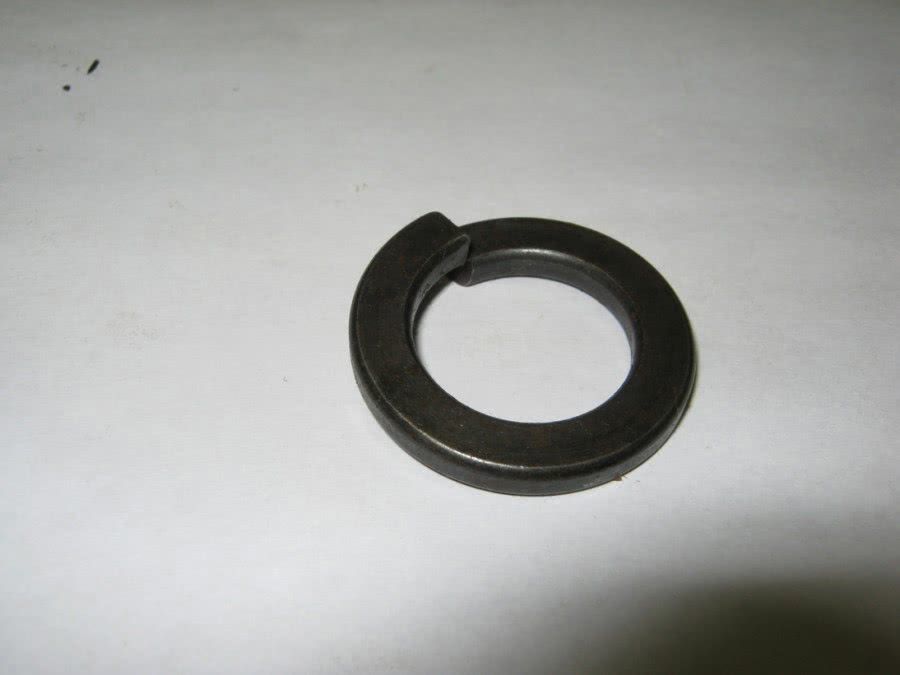

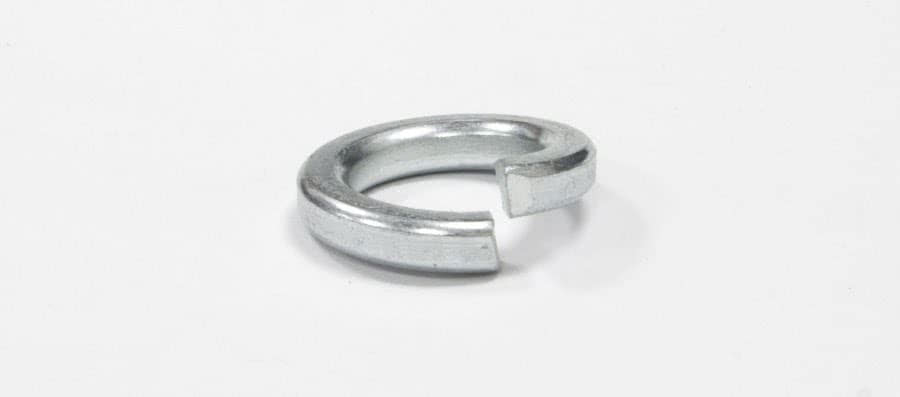

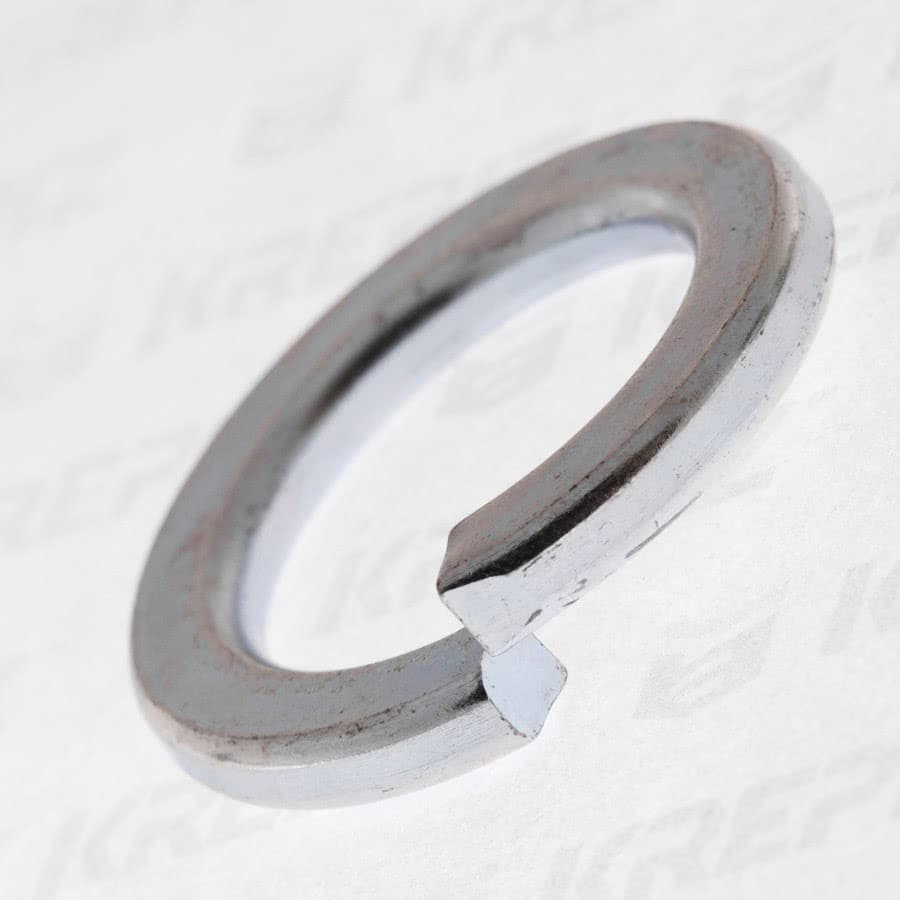

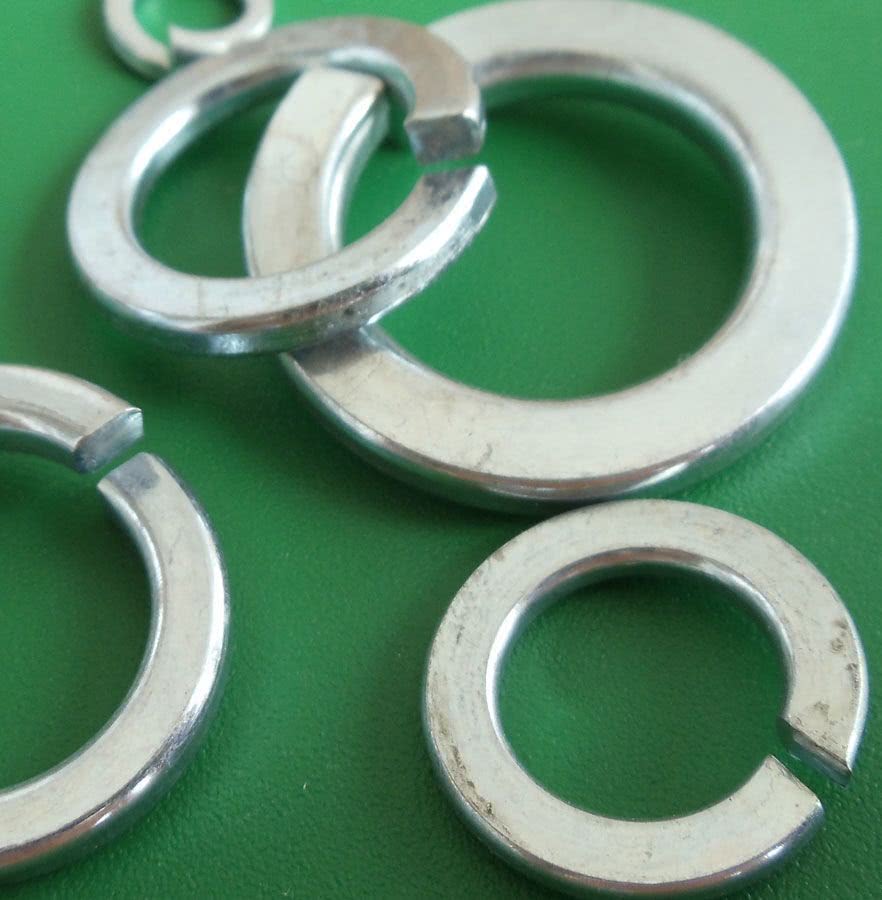

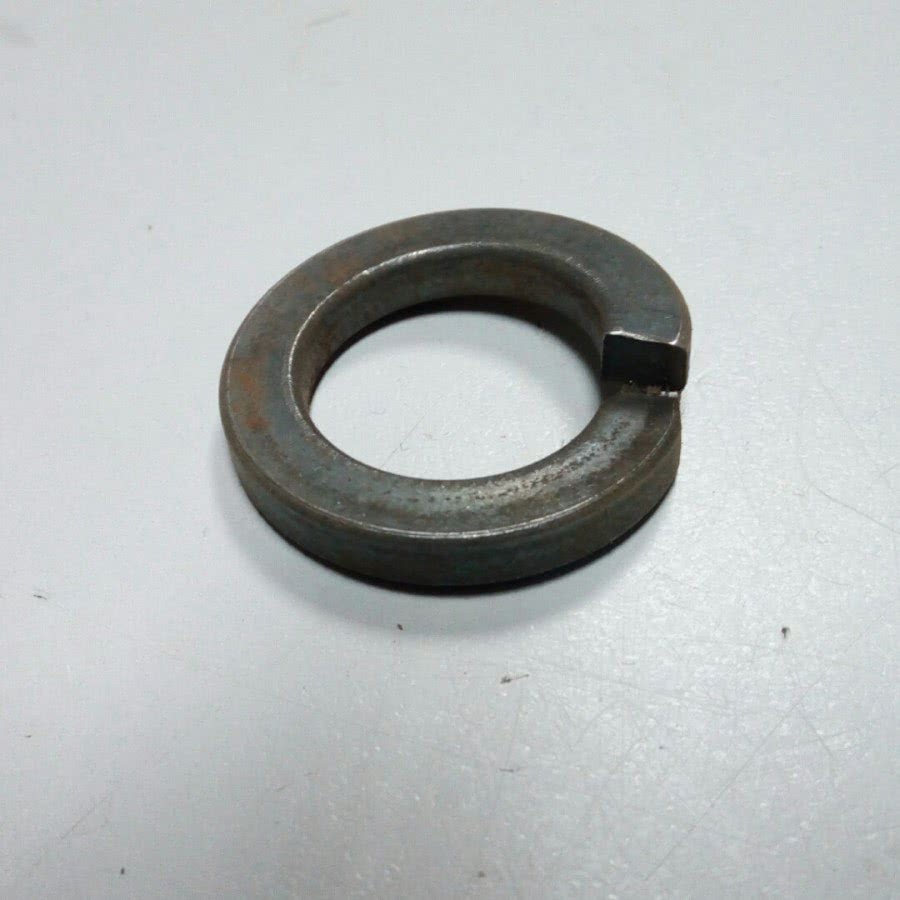

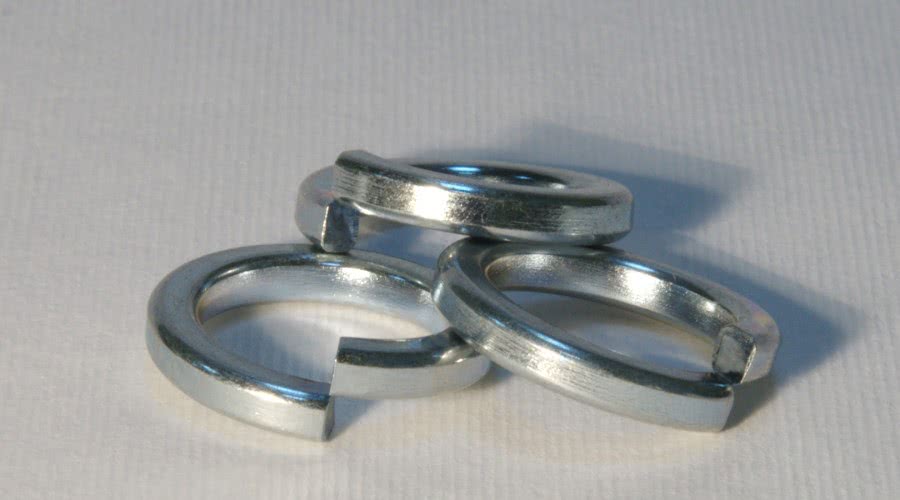

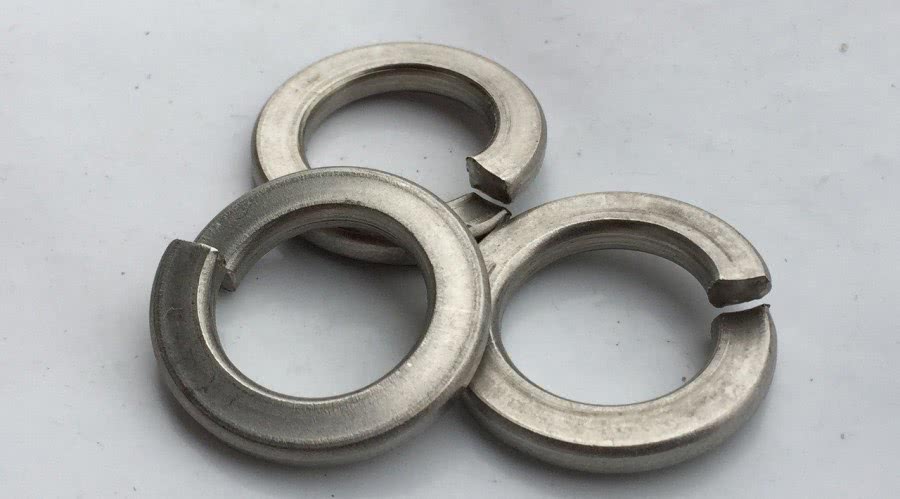

(такжешайба Гровера илигровер ) — разрезная круглая шайба, концы которой расположены в разных плоскостях, служащая для предотвращения самоотвинчивания крепежных изделий при ее упругой деформации под нагрузкой .

Пружинная шайба изготавливается из пружинной (закалённой или нержавеющей) стали в форме разрезанного кольца (левой спирали). В качестве материалов также применяются бронза, алюминий, монель-металл .

Согласно ГОСТ 27017, названия «шайба Гровера», «гровер», «гроверка» — являются недопустимыми синонимами термина «пружинная шайба» и не должны применяться во всех видах документации и литературы, входящих в сферу действия стандартизации или использующих результаты этой деятельности

Применение и варианты исполнения шайбы гровера

Вообще, чаще всего гровер присутствует в болтовых соединениях. Но еще чаще вместе с обычной цилиндрической шайбой, которая за счет увеличенной площади контакта дополнительно препятствует рассоединению винтовой пары.

Сегодня существуют 2 варианта исполнения гровера.

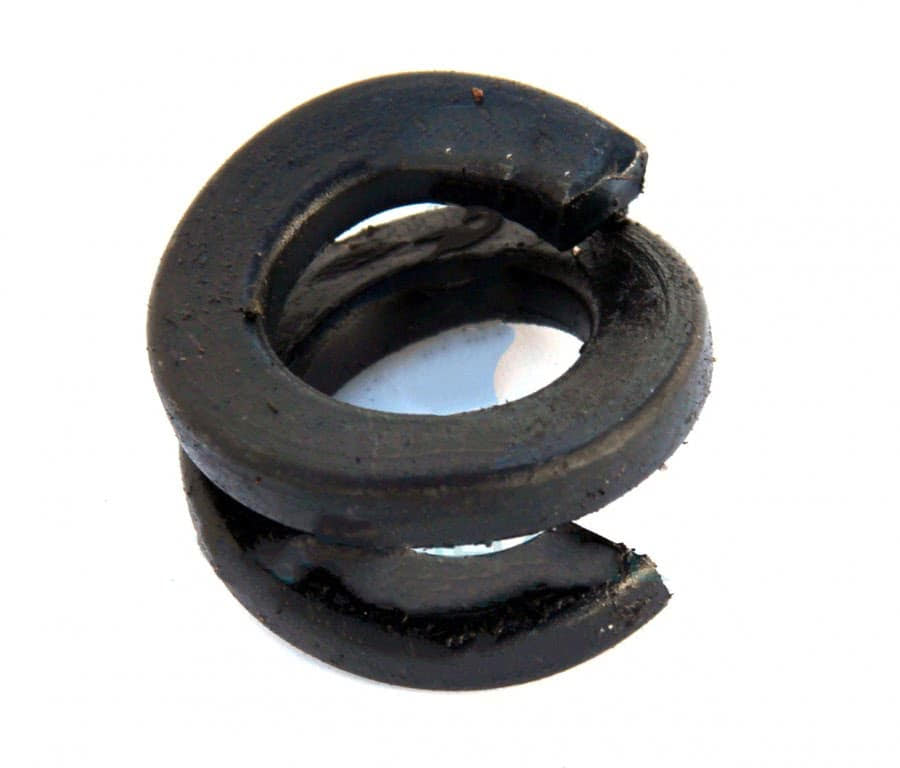

Второй — более сложный в производстве, но является все же более надежным, выдерживающим большие динамические и разнонаправленные нагрузки.

Большинство винтовых соединений имеют правую навивку, т.е. вкручиваются или накручиваются по часовой стрелке, а при визуальном осмотре их витки поднимаются вправо. Гроверы для таких метизов имеют подъем витка также по часовой стрелке. Но некоторая часть крепежа изготавливается с левой резьбой. Она применяется для крепления вращающихся частей механизма, которые во время этого вращения могут спровоцировать одновременное выкручивание крепежа.

При использовании обратной резьбы она будет стремиться к затяжке при вращении. Так, например, разные направления резьбы на гайках ступиц колес автомобилей с разных его сторон. Можете себе представить последствия самопроизвольной разборки такого соединения? Вот и гроверы для левой резьбы имеют при визуальном осмотре подъем витка против часовой стрелки.

Будьте внимательны при установке пружинной шайбы гровера и применяйте ее в соответствии с направлением резьбы.

Виды шайб

Часто шайба стопорная din применяется в качестве крепежного элемента, который исключает вероятность вывинчивания при нормальных условиях эксплуатации. Стоит учитывать, что существует довольно большое количество различных видов подобных изделий, классификация проводится по форме и типа применяемого материала. Примером можно назвать то, что часто используется пружинная сталь, которая характеризуется высокой упругостью. Все стопорные шайбы делятся на несколько основных групп:

  1. Гроверные.
  2. Зубчатые.
  3. Тарельчатые.
  4. Со специальными насечками и рифлением.
  5. С лапками.
  6. Клиновая.

Все разновидности типов стопорных шайб характеризуются своими определенными особенностями, которые должны учитываться. Примером можно назвать распространенный вариант исполнения с внутренними зубцами или гроверные. Их особенности следующие:

  1. Основная часть представлена кольцом, которое изготавливается из металла.
  2. По поверхности создаются надрезы, расположенные в разных плоскостях.

В большинстве случаев шайба изготавливается при применении подпружиненной стали. В процессе производства она подвергается упругой деформации, благодаря которой исключается вероятность самопроизвольного вывинчивания крепежных элементов

Практически все стопорные детали гроверного типа имеют квадратное поперечное сечение. При этом для существенного расширения области применения на поверхность может наносится антикоррозионное покрытие. Проблема большинства металлических деталей заключается именно в том, что длительное воздействие повышенной влажности становится причиной появления ржавчины, со временем она снижает эксплуатационные характеристики.

В продаже также есть разрезная шайба, которая имеет плоскую или коническую форму. При этом в зависимости от области применения зубья могут быть расположены внутри и снаружи. Эта группа делится на несколько подгрупп:

  1. Тарельчатые.
  2. С различным лапами.
  3. С выступами.

Применяется шайба стопорная с лапками в том случае, когда нужно обеспечить высокую надежность соединения. Многолапчатая поверхность входит в зацепление со специальными выемками, за счет этого исключается вероятность проворачивания крепежного элемента. Лапки могут иметь различную длину.

2 Коротко о стандартах гаек и болтов

На данный момент все резьбовые соединения унифицированы по международным и государственным стандартам (ISO, ГОСТ, DIN). Необходимость в такой унификации была очевидной изначально, но далеко не все производители гаек и болтов стремились к ней. Им было выгоднее иметь свои производственные стандарты.

Первая система унификации была придумана Витворотом в 1841 году в Британии. Она используется англичанами и до сих пор. Также действуют следующие стандарты резьбы на болтах:

  • американская система резьб, созданная Селлерсом в 1864 году;
  • унифицированная система (применяется в англоязычных странах), составленная на базе систем Селлерса и Витворта;
  • DIN – немецкая система (имеются стандарты DIN EN, DIN ISO и другие);
  • ISO – метрическая стандартная система, используемая с 1964 года во многих государствах.

В 1970-х годах ISO была улучшена Национальным институтом США до ANSI/ISO. Сейчас именно она считается наиболее распространенным стандартом для резьбовых соединений.

В Советском Союзе, а сейчас в России и СНГ чаще используются ГОСТы – обязательные для исполнения Государственные (межгосударственные) стандарты.

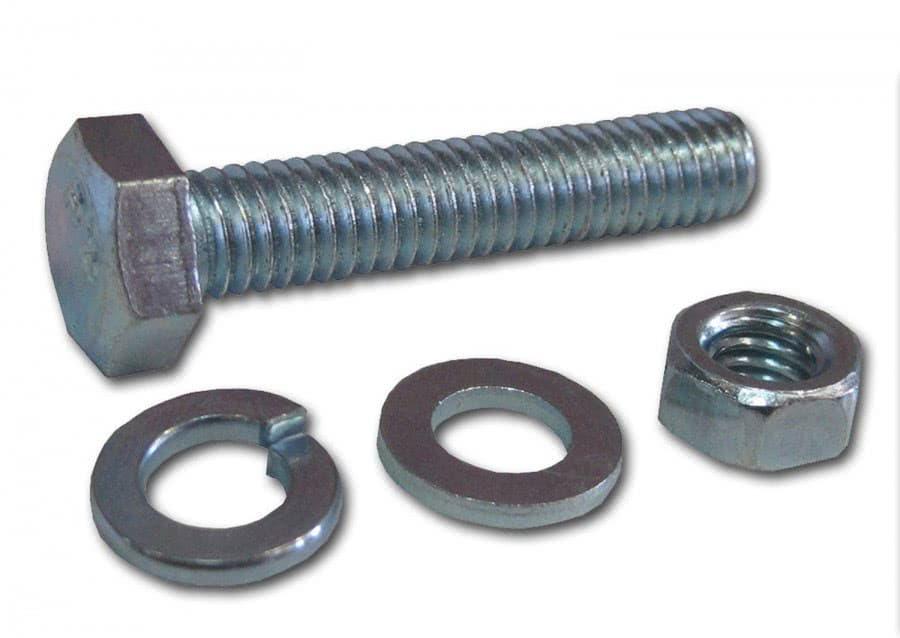

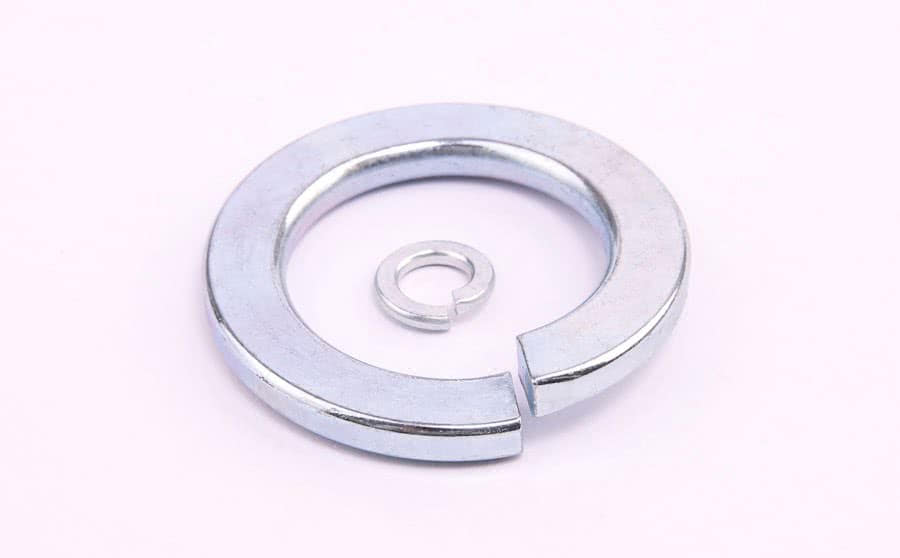

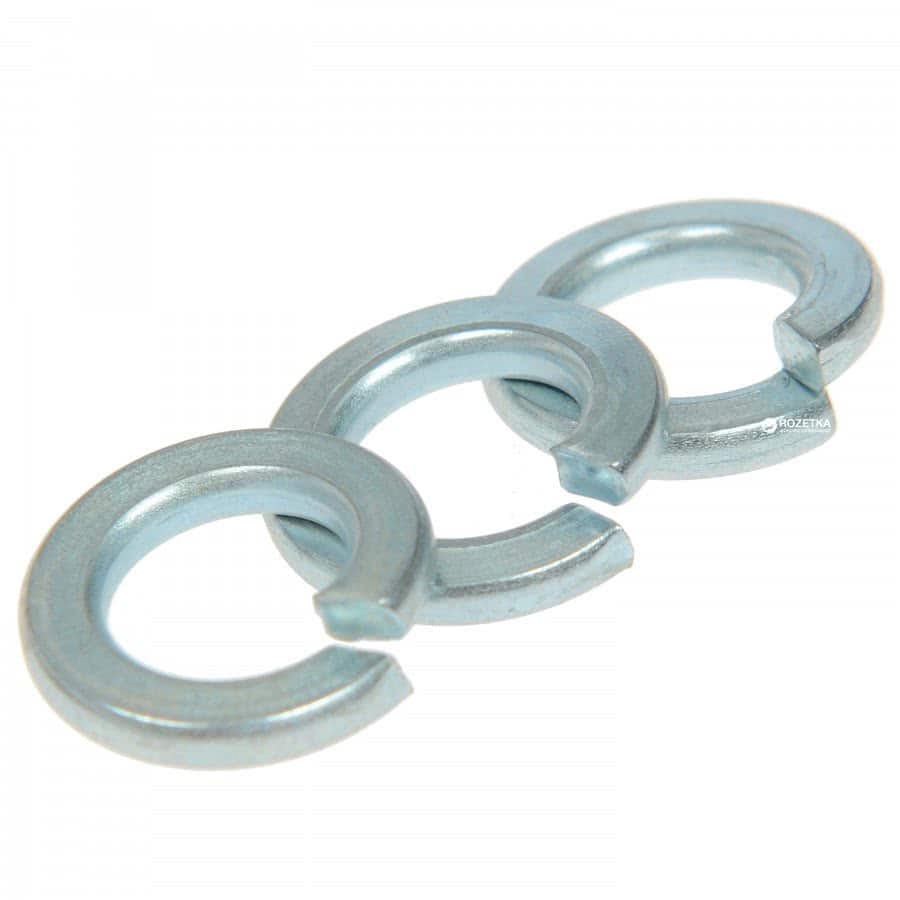

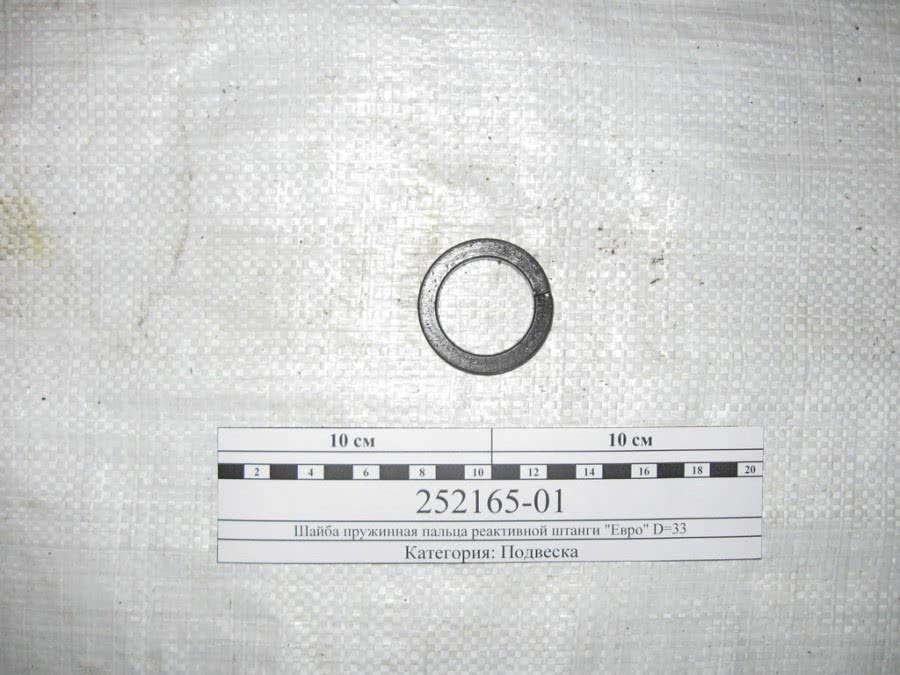

Фото шайбы-гровера

Также рекомендуем просмотреть:

  • Краб система для профильных труб
  • Что такое такелажная скоба
  • Что такое фундаментный болт
  • Дюбель-хомут для крепления кабеля
  • Грузоподъемный крановый крюк
  • Как выбрать зажимы для троса
  • Особенности мебельных крепежей
  • Шуруп глухарь по дереву
  • Какое крепление для унитаза лучше выбрать
  • Крепежи для деревянных конструкций
  • Крепеж для пластиковых окон
  • Преимущества и недостатки винтовых гвоздей
  • Лучшие пластиковые дюбеля
  • Как выбрать резьбовую шпильку
  • Саморез со сверлом
  • Как выбрать саморезы по металлу
  • Как выбрать дюбеля для гипсокартона
  • Самые надежные крепежи для труб
  • Лучшие шурупы по бетону
  • Как выбрать кронштейны для труб
  • Параметры высокопрочных болтов
  • Шестигранный болт
  • Разновидности анкерных болтов
  • Строительные гвозди
  • Как использовать забивной анкер
  • Как выбрать и установить клиновой анкер
  • Особенности дюбель-шурупов
  • Забиваемый металлический дюбель
  • Что такое дюбель-гвоздь
  • Как выбрать и применить химический анкер
  • Кронштейн для раковины
  • Виды кронштейнов и креплений для полок
  • Как выбрать стальную цепь
  • Выбираем кронштейн для карниза
  • Кронштейны для спутниковых антенн
  • Выбираем лучшие пластиковые хомуты
  • Что такое строительная скоба
  • Лучшие кровельные саморезы
  • Распорный дюбель
  • Какие бывают саморезы по дереву
  • Как выбрать крепление для телевизора на стену

И все-таки, почему шайбу называют шайбой?

В русском языке все просто – ее назвали так из-за визуального сходства c крепежным инструментом. Однако хоккей придумали в Канаде – стране, где говорят сразу на двух языках.

Франкофоны называют шайбу la rondelle или la rondelle de hockey – производное от прилагательного rond (круглый).

Англо-канадцы называют шайбу привычным по трансляциям НХЛ словом puck. И здесь есть две версии. Первая – художественная. Если брать ее за основу, то шайбе дали название в честь персонажа комедии Шекспира «Сон в летнюю ночь». Озорного и капризного эльфа звали Puck – очень похоже на стремительно летящую шайбу, способную поменять направление в любой момент.

Вторая – реалистичная. Глагол to puck (похож на poke) обозначает тычок или бросок из традиционных гаэльских игр с мячом, которыми увлекались поселенцы в Новой Шотландии. Скорее всего, он и дал имя хоккейному снаряду, перемещать который предполагалось при помощи своеобразных тычков клюшкой.

Пластичное формование холодным методом

Производство шайб методом холодного формования сходно со штампованием. В процессе также задействован пресс с матрицей и пуансоном. Изготовление детали проходит в три шага.

1. Формование сферической или конусной конфигурации.

2. Пуансон выбивает внутреннее отверстие.

3. Штамп отсекает наружные границы шайбы.

Подобная технология применяется для изготовления следующих разновидностей.

1. Сферических шайб под винт со сферической головкой.

2. Шайб под накидные гайки.

3. Конических шайб с характерным сужением рабочей поверхности. Детали необходимы для сборки станков.

4. Цельные пружинные шайбы.

5. Создание насечек на рифленых шайбах.

Технология высадки шайбы из прута

Данный метод производства является наиболее рациональным относительно потребления материала. Процесс состоит из нескольких операций.

• Нарезка заготовки из прута.

• Пресс-форма сплющивает металл.

• Пуансон выбивает внутреннее отверстие.

Производство косых шайб

Косые шайбы применяют для выравнивания уклонов на 10 и 12%. Детали необходимы, чтобы обеспечить максимальный контакт крепежного элемента с профилем металлической конструкции.

Скошенную плоскость создают методом пластичного формования. Либо штампуется классическая шайба и механическим путем снимается лишний пласт стали, чтобы создать откос.

Зачем нужна шайба?

Среди большого количества метизов есть один, назначение которого недооценивают, — шайба. Именно она создает более прочное соединение в совокупности с болтами, винтами и гайками.

Для обеспечения наилучшего эффекта требуется подобрать крепежное изделие нужного размера и изготовленное из «правильного» материала.

Производители выпускают обычные, плоские шайбы, и увеличенные.

Конструктивные особенности шайбы ГОСТ 6958-78 ГОСТ

Это крепежное изделие круглой формы, плоское. В ГОСТ указаны следующие основные размеры:

— диаметр шайбы (от 4 до 145 мм);

— диаметр резьбы (от 1 до 48 мм).

— толщина шайбы (0,3 – 10 мм).

Шайбы изготавливаются из стали, бронзы, алюминиевого сплава, латуни. Каждый из видов материалов дает метизу свойства:

— прочность;

— стойкость к коррозии;

— долговечность;

— прочие.

Отличие увеличенной шайбы ГОСТ 6958-78 ГОСТ от обычных – большая толщина и площадь поверхности.

Особенности применения

Предназначение этого метиза – усиление крепежного соединения. Обычно шайба устанавливается между винтом или болтом и гайкой. В первую очередь гайка принимает на себя нагрузку резьбового соединения Увеличенная шайба распределяет силы воздействия на большую площадь, что защищает границы отверстия и скрепляемые детали от разрушения и деформации.

Во вторую очередь шайба противодействует западанию болтового соединения в подготовленное отверстие. Бывает так, что его размер выполнен в большем диаметре, чем размер головки болта или гайки. Шайба сделает невозможным западание крепежа.

В-третьих, между скрепляемыми деталями устанавливают прокладки из резины или других материалов. Гайка лучше прижимает эти уплотнительные элементы, что продлевает срок службы как самого резьбового соединения, так и всех дополнительных деталей соединения.

Также обычно шайбы применяют при выполнении резьбового соединения в поверхностях, имеющих дефекты (шероховатости, сколы, неровности). В этом случае использование шайбы улучшит качество соединения, сгладит неровности.

Нельзя не сказать о таком важном предназначении шайбы, как защита от самооткручивания. Резьбовое соединение со временем разбалтывается и развинчивается

Надежность соединения без шайбы уменьшается. Правильно и вовремя установленная шайба – фактор надежности.

Для обеспечения прочности и надежности соединения важно правильно подобрать шайбу по размеру

Кольца

Родственными по отношению к стопорным шайбам являются стопорные кольца. Родство настолько близкое, что не всегда понятно, почему одни из них – шайбы, а другие – кольца. Кольца также применяются для стопорения на валах или отверстиях. Иногда их называют кольца Зегера. Среди нескольких конструкций стопорных колец в ассортименте ЦКИ представлены только эксцентрические кольца в нормальном исполнении.

Кольцо стопорное для вала эксцентрическое наружное DIN 471.

Кольцо стопорное для отверстия эксцентрическое внутреннее DIN 472.

Кольцо уплотнительное DIN 7603 A предназначено для резьбовых пробок. Для качественного уплотнения кольца должны быть мягкие, поэтому их изготавливают из чистых отожжённых металлов – меди или алюминия. В ассортименте ЦКИ имеются только медные кольца. При большом разнообразии диаметров они имеют только четыре толщины.

Понравился материал?

Что нужно знать о специальности

Профессия гравер по своему типу относится квалифицированному разряду рабочих, задача которых заключается в выполнении гравировки как вручную, так и с использованием специальных гравировальных станков. Как специалист, гравер обязан уметь воспроизводить рисунки любой сложности.

Отсюда выдвигаются и требования, которые предъявляются к этому специалисту:

  • должен мастерски владеть искусством рисунка с использованием специальных инструментов ручного труда, как: штихели, резцы, различные виды игл;
  • уметь использовать различные виды кислот;
  • уметь использовать электрогравировальный автомат;
  • уметь создавать объемные рисунки на различных материалах, таких как металл, пластмасса, дерево, стекло.

Как правильно установить?

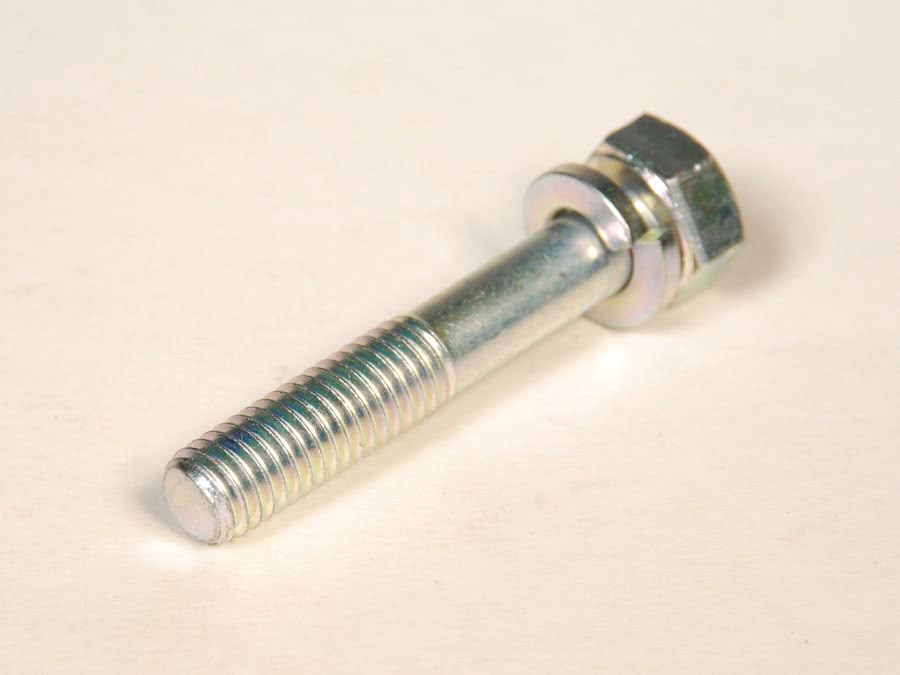

Существует свод правил монтажа болтовых соединений с использованием гровер-шайб. Все они сводятся к следующему.

  1. Нельзя использовать стальные гроверные шайбы с бронзовыми, алюминиевыми гайками. Заусенцы, перепады в плоскости сечения гровера оставляют при затяжке гаек из цветмета борозды на них, могущие привести к слому гайки.
  2. Гроверное соединение нельзя перетягивать. Перетягивание гайки любого размера в любом случае делает деталь плоской, превращая её в обычную прокладку, почти лишённую пружинящего эффекта.
  3. Нельзя гроверную шайбу ставить под прессующую. Вторая должна отстоять от гайки и/или от головки болта дальше, чем первая. То есть болтовое соединение комплектуется в следующей последовательности: головка болта, гроверная шайба, пресс-шайба, скрепляемые заготовки, пресс-шайба, гровер, гайка, – не иначе. Более конкретно – шайбы устанавливаются в зеркальной последовательности по обе стороны от скрепляемых деталей.
  4. Недопустимо зажимать гроверную шайбу между двумя прессующими. Если болт длинный, и резьба нарезана не по всей его длине, но между гайкой и скрепляемыми деталями остался незанятый зазор, то вначале закладывается одна или несколько пресс-шайб, затем – одна или несколько гроверных, наконец, завинчивается гайка. То есть пресс- и гровер-шайбы не должны чередоваться ни случайно, ни циклично. Комплектация напоминает правильную загрузку грифа тренировочной штанги. Метод «зеркалирования» шайб справедлив и в этом случае.

Применение бронзовых гроверных шайб со стальными гайками и болтами не даст эффекта: ни алюминиевый сплав, ни бронза не дадут ожидаемого эффекта. Используйте только высококачественный стальной крепёж, а не подделку под него.

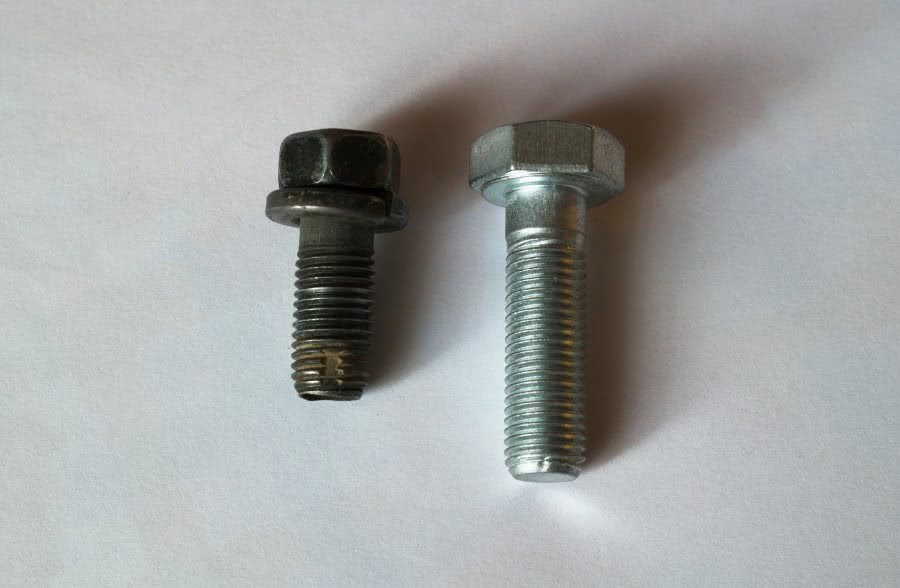

Шайбу под болт или под гайку?

Вопрос, который возникает наиболее часто при сборке крепежных соединений — шайба ставится под гайку или под головку болта? Иногда монтажники, не разбираясь в тонкостях крепежа, ставят по одной шайбе и под болт, и под гайку. Прежде всего, нужно разобраться, зачем под гайку подкладывают шайбу. Это делается, чтобы увеличить площадь опоры и снизить давление на гайку, что препятствует самопроизвольному выкручиванию. Согласно нормативам СП, есть особенности монтажа крепежных соединений с контролируемым натяжением и без него:

  • Без контролируемого натяжения согласно ГОСТ 11371-78 под гайку ставят не более двух шайб круглого типа. Третью шайбу допустимо установить под головку болта. Если в чертеже резьбового соединения не указано использование пружинных шайб или иного метода противодействия самоотвинчиванию элементов крепежа, шайбы устанавливаются стандартные плоские.
  • С контролируемым натяжением шайбы ставятся под гайку и болт в обязательном порядке. При этом необходимо проверить точное соответствие параметров крепежного соединения чертежам и зафиксировать результат работ в соответствующий журнал отчетной документации.

Еще один распространенный вопрос — нужна ли шайба под самоконтрящуюся гайку? В некоторых сферах из-за особенностей условий эксплуатации механизмов невозможно применять контргайки и гроверные шайбы. В таких случаях используют самоконтрящиеся гайки, под которые действительно не требуется подкладывать шайбу.

Разновидности гравюры

В зависимости от характера нанесения рисунка выделяют следующие виды данного искусства.

Выпуклые. Гравюра, выполненная в основном на дереве. Вплоть до конца XVIII века для изготовления таких гравюр использовались плоские отполированные доски продольного распила. Выбранная доска загрунтовывалась, поверх грунтовки с помощью пера наносился рисунок. Линии с обеих сторон отрезались, а дерево между ними выбивалось при помощи долота на глубину до пяти миллиметров. В результате получались выпуклости, на которые при помощи специального валика наносилась краска. Аналогичными качествами обладали:

  1. Рельефная гравюра. Позволяла сделать всего оттиск.
  2. Торцовая ксилография. Позволяла сделать до 1500 оттисков.
  3. Линография. Можно было изготовить до 500 оттисков.

Углубленные. Вид гравюры, получающийся механическим либо химическим способом. В заранее подготовленной пластине из меди, латуни, цинка или железа делается рисунок, состоящий из углубленных комбинаций линий и точек.

В полученные углубления при помощи валика наносится краска, сверху пластина покрывается мокрой бумагой и прокатывается между валиками печатного станка. Разновидностью углубленных гравюр являются:

  • резцовая гравюра;
  • офорт;
  • гравюра сухой иглой;
  • мягкий лак;
  • пунктирная гравюра;
  • акватинта;
  • меццо-тинто;
  • лавис.

Плоские. Вид гравюры, получающийся при использовании техники литографии. В качестве материала для изготовления данного вида гравюры используется особая порода известняка. Известняковая пластина сглаживается, полируется либо, наоборот, оттачивается до появления шероховатой поверхности.

На подготовленную пластину при помощи специального карандаша наносится литографская тушь. Готовый рисунок покрывается кислотой и гуммиарабиком. Подобное травление делает места, покрытые рисунком, восприимчивыми к краске. При этом свободное от рисунка пространство начинает отталкивать краску.

Готовая доска покрывается краской, после чего с нее можно делать любой оттиск.

Цветные. Техника получения цветных гравюр описана выше. На сегодняшний день цветной вид гравюры можно встретить повсеместно, хотя техника их изготовления практически не изменилась.

Гравюра как вид искусства была популярна в Советском Союзе. Гравирование использовалось для изготовления агитационных плакатов и листовок. Современные художники редко когда практикуют изготовления гравюр, поэтому техника эта вновь используется для изготовления печатной продукции.

Для чего нужна дроссельная шайба на отопление

Без применения дроссельных шайб теплофикация большого количества объектов становится невозможной. Стандартные диаметры выпускаемых промышленностью водонапорных труб не позволяют обеспечить правильные гидравлические режимы в магистральной сети теплоснабжения. Наиболее близкие к источнику теплоты здания буду потреблять слишком много тепловой энергии, тогда как наиболее удаленные предприятия её недополучат.

Внешний вид дроссельных шайбИсточник Ttd.market

Во избежание этого теплоснабжающие организации предписывают установку дроссельных шайб, ограничивающих расход теплоносителя в соответствии с размером объекта и его тепловой мощностью. Тем самым одновременно достигается несколько целей:

  • температура в помещениях отапливаемого объекта находится в пределах законодательных норм и комфортна для человека;
  • расход теплоносителя в системе становится предсказуемым, что позволяет выполнить правильную настройку теплогенерирующих установок в котельных;
  • наличие дроссельной диафрагмы заставляет владельца объекта обслуживать внутреннюю систему отопления, иначе температура в помещениях будет ниже нормы, а температура обратного трубопровода завышенной, что является поводом для штрафа.

Кроме этого, владельцы объектов могут устанавливать повторные дроссельные шайбы, регулируя расход теплоносителя внутри предприятия.

Простейший чертеж дроссельной шайбыИсточник Opechkah.ru

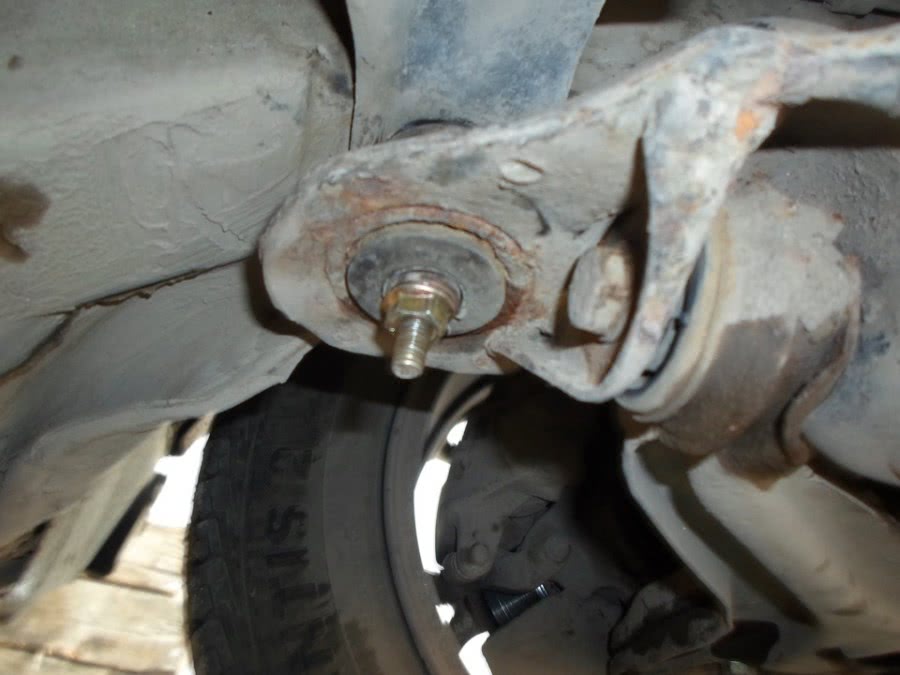

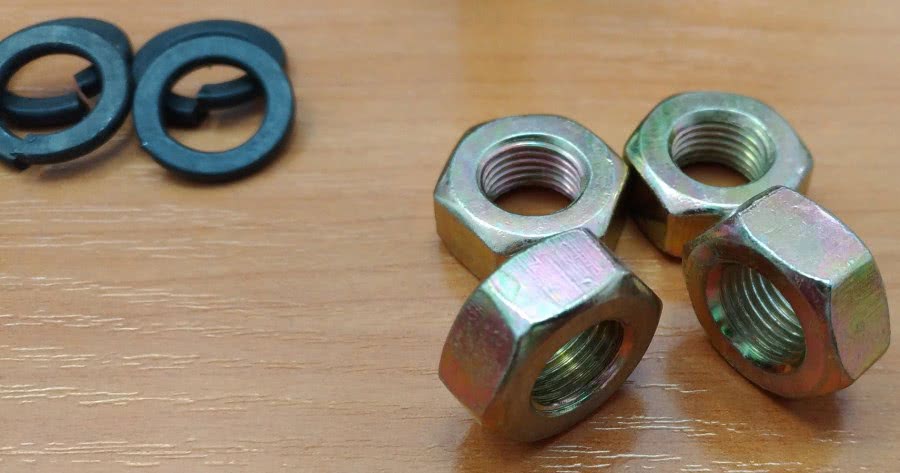

Установка шайбы Гровера

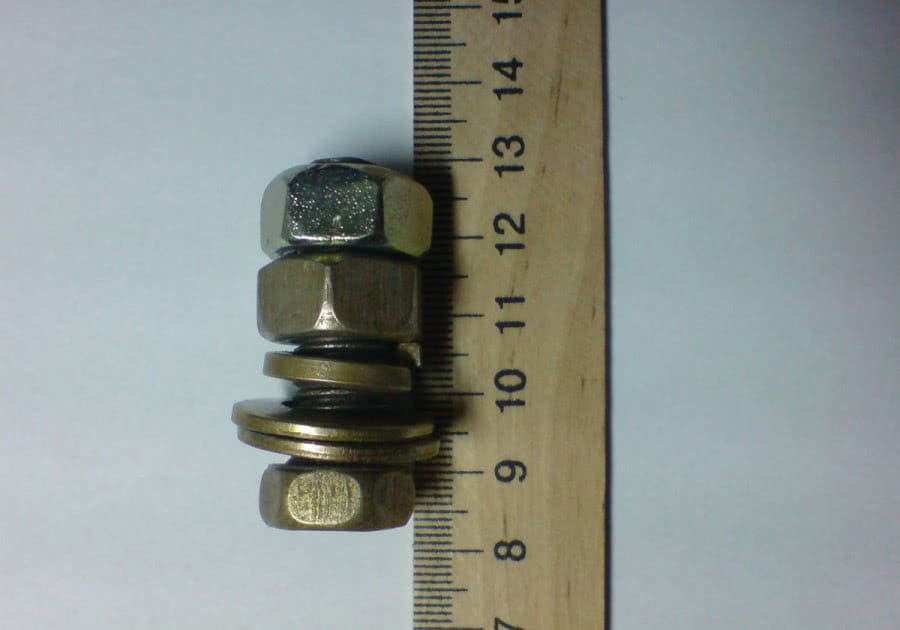

Пружину помещают между шестигранной или другой гайкой и элементом механизма. Гровер не используют самостоятельно – только вместе с гайками.
