Общие сведения о клеммниках

Конструктивно такие элементы являются зажимами, основной деталью которых служит плоская пружина. Вся ее площадь равномерно давит на поверхность провода, не нарушая его целостность. Зажимное усилие концентрируется в одном месте, обеспечивая качественный и надежный контакт. В местах соприкосновения зажима и провода наблюдается очень низкое значение переходного сопротивления.

Токопроводящая рейка изготавливается из пружинно-твердой электролитной меди, имеющей мягкую луженую поверхность. Для покрытия используется сплав олова (60%) и свинца (40%), создающий защиту от коррозии в течение длительного времени. Основная деталь – зажимная пружина производится из высококачественной аустенитной хромоникелевой стали, обладающей высокой устойчивостью к растяжению.

Изоляция клеммников изготавливается на основе полиамида, полностью нейтрального к процессам коррозии. Этот материал очень плохо воспламеняется и препятствует возгоранию за счет функции самогашения.

Самозажимные клеммы Wago могут эксплуатироваться в широком температурном диапазоне. Нижний предел составляет -35 0 С, а верхний – 170-200 0 С, в зависимости от типа того или иного устройства. Данные разъемы используются не только в домашних сетях, но и в промышленности. В связи с этим, параметры клеммников представлены в очень широком диапазоне. К ним могут подключаться провода с сечением жил от 0,08 до 95 мм 2 , они выдерживают напряжение от 100 до 1000 вольт, а пропускной номинальный ток составляет от 6 до 323 А.

Традиционные коммутационные устройства

Клеммники, в отличие от клемм, которые являются неотъемлемой частью проводников, выступают в качестве приборов для коммутации проводов:

  • изолированных;
  • оголённых;
  • с зафиксированными клеммами.

Материал:

• керамика – для установок с особым температурным режимом или нагревательных устройств

• полипропилен – для осветительных приборов

• полиамид – в колодках усиленной нагрузки

• карболит – для авто и устройств с высокими вибрационными нагрузками

• поливинилхлорид – в слаботочных соединениях

• текстолит и эбонит

Винтовые клеммники

Электромонтажные (строительные)

Выполнены в виде стальных или латунных гильз, оснащённых зажимами с винтами и вмонтированных в негорючую полимерную колодку. Допустимая нагрузка соединяемых проводов сечением до 35 мм² до 100 А. Допустимое напряжение до 600 В. Монтируются в машине для установки предохранителей, защищающих линию установки клеммника и отходящие присоединения.

Преимущества:

  • простота работы;
  • надёжность контакта;
  • подходят для транспортных средств;
  • минимальная цена.

Недостатки:

  • возможность раздавливания винтом проводов при установке из-за мягкости алюминия или меди;
  • высокая вероятность перегрева с последующей потерей контакта;
  • необходимость применения латунных наконечников для многожильных медных проводников;
  • постепенное ослабление прижимной силы винта с необходимостью периодической проверки крепления.

Барьерные

Выполнены в виде медных или латунных пластин, установленных в гетинаксовый корпус. Допустимая сила тока при рабочем напряжении до 1 кВт составляет до 200 А. Сечение кабеля может достигать 100 кв.мм. Обычно применяется на мощных силовых установках.

Преимущества:

  • надёжный контакт соединения;
  • разборность конструкции;
  • упорядочивание проводников;
  • крепление на приборную панель, din-рейку, печатную плату;
  • наличие оргстекла для защиты от коротких замыканий или случайных контактов;
  • визуальный контроль состояния соединений.

Недостатки:

  • повышенное переходное сопротивление;
  • длительность установки;
  • необходимость оснащения проводников наконечниками для надёжного контакта.

Зажимные клеммники

Самозажимные

В твёрдом полимерном корпусе находится прижимная металлическая пластинка с латунным покрытием, срабатывающая при установке проводника до упора. Затем оголённая жила надёжно придавливается к лужёной шине.

Преимущества:

  • простота установки;
  • надёжность соединения;
  • хорошее упорядочение;
  • низкая цена;
  • возможность соединения медь-алюминий;
  • с функцией улучшения контакта при нагреве.

Недостатки:

  • применение для крепежа кабеля небольшого сечения не больше 4 мм²;
  • невысокое значение допустимого тока до 25 А, ограничивающее использование на мощных сетях;
  • невозможность применения многожильных проводов из-за невысокой жёсткости при проталкивании через пластины.

Пружинные

В полимерном корпусе размещены две контактные пластинки из латуни. Одна подвижная, а вторая жёстко закреплена. После установки проводника подвижный контакт опускается с постановкой на защёлку. Установленная пружинка поджимается, обеспечивая нажим и надёжное соединение.

Преимущества:

  • простой монтаж и замена;
  • предотвращение случайного контакта;
  • допустимость соединения разных материалов – алюминиевых и медных;
  • возможность использования многожильных проводов;
  • наличие контакта для выносного заземления.

Недостатки:

  • возможность ослабления давления пружинки с течением времени или в результате нагрева;
  • подходят для проводов с небольшим сечением не больше 2,5 мм²;
  • применение для токов с невысоким значением до 25 А.

Область применения

Данные устройства применяют во всех схемах электропроводки с максимальным уровнем напряжения до 1000 В. Они одинаково надежно проявляют себя как в бытовых условиях, так и в промышленных. Но наибольшей популярностью они пользуются при монтаже электрической проводки в быту из-за достаточно высокой стоимости по сравнению с другими способами соединения.

Выбор соединителя осуществляется в зависимости от мощности электроцепи. На корпусе каждого самозажимного клеммника указан максимальный уровень его пропускной способности. Как правило, такие клеммы устанавливают в распределительных коробках или щитках на DIN рейке.

Технология монтажа

Самозажимные клеммники настолько упростили технологию монтажа соединений электропроводки, что отпала необходимость в выполнении трудоёмких неудобных операций: делать скрутки, пропаивать и покрывать их изоляцией. Особенно это заметно, когда нужно подключать подвесное оборудование на весу.

Для соединения проводов достаточно вооружиться ножом или лучше кримпером. Концы проводников очищают от изоляции на такую длину, чтобы оголенная жила не выступала за пределы корпуса зажимного устройства. Жилы вставляют в гнёзда СК и зажимают их с помощью рычажков. Такая операция занимает буквально минуты.

Виды клеммников

Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.

На сегодняшний день массовое распространение получили два вида клеммников:

винтовые

пружинные

В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.

В своем обозначении они имеют две цифры.

первая цифра указывает на максимально возможное сечение проводника для подключения

вторая — ширину колодки в миллиметрах

Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.

Ток на который рассчитана клемма прописывается на корпусе.

Даже привычные всем проходные клеммы могут быть различных видов:

во-первых, под провода разного сечения 2,5-4-6-10мм2 и т.д.

Попадаются силовые модели вплоть до 240-270мм2.

с рубильником (ножевым размыкателем)

Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.

Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.

Откидываете поочередно все цепи и вызваниваете провода.

с диодами

с предохранителями

Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.

двухрядными

двух, трех, четырехпроводными

С одной клеммы и одного посадочного места в щитке можно сразу подключить два контакта на кнопке или подать через нее и фазу и ноль.

Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.

Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.

токовыми

Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.

Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.

Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.

В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.

Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.

Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.

Строительно-монтажные зажимы

Наиболее популярными являются плоскопружинные клеммные зажимы Wago. Они состоят из клеммной колодки, прижимной пружины и клавиш. Жилы заводятся в колодку и с помощью клавиш прижимаются. Изоляция изготовлена из полиамида.

Плюсы плоскопружинных зажимов:

  • Соединение нескольких жил. Можно стыковать одновременно несколько жил, что весьма удобно во время создания разводки в распредкоробке.
  • Соединение проводников из разного металла. С помощью Wago можно соединить алюминиевые и медные жилы. Благодаря этому такие клеммные зажимы применимы для проводки в старых домах, где еще алюминиевая проводка.
  • Фиксация однопроволочных и многопроволочных жил. Можно комбинировать соединения жил разной конструкции.
  • Скорость соединения. Установка зажима отнимает меньше времени, чем при организации скрутки или монтаже винтового клеммника.
  • Небольшие размеры. Благодаря небольшим габаритам клеммники удобно помещаются в коробку.
  • Разъем для индикаторной отвертки. С помощью отверстия можно проверить наличие напряжения в проводе (или найти фазу). Ярким примером такой отвертки является STANLEY 220-250 В

Минусы плоскопружинных зажимов:

  • Высокая цена. В среднем один зажим стоит от 15 до 50 рублей в зависимости модификации и сечения провода, для которого предназначен. Это примерно в 25 раз дороже СИЗ и в 10 раз дороже винтовых клеммников.
  • Низкое качество аналогов. Wago и Вайдмюллер — это немецкие зажимы высокого качества. Однако на рынке много российских и китайских аналогов (подделок), изоляция которых выдерживает меньшую нагрузку и подвержена горению. По этой причине есть риск получить плохой контакт на линии.

Плоскопружинные зажимы Wago подходят как для организации освещения, так и для всей проводки в доме. Они надежные и долговечные. Некоторые из моделей многоразового использования.

Еще одной разновидностью строительно-монтажных зажимов являются КБМ. Принцип их работы схож с Wago, с единственным отличием в конструкции. Также они дешевле своих немецких собратьев, что делает их весьма популярными среди отечественных электриков. КБМ не требуют дополнительного оборудования для монтажа и обеспечивают хороший «чистый» контакт.

Торцевой изолятор

Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.

То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.

Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.

Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.

Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.

Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?

Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.

Либо принудительно удалите из нее все металлические внутренности. Еще один вариант — использовать в качестве крайней клеммы заземляющую.

СИЗ

Самоизолирующий зажим представляет собой обычный пластиковый колпачок с пружиной внутри. Достаточно поместить туда два провода и скрутить их колпачком. Можно назвать его одним из видов скрутки, но с уже имеющейся изоляцией.

Плюсы СИЗ:

  • Дешевое соединение. Колпачки стоят дешевле остальных соединителей, поэтому при большом количестве скруток позволяют неплохо сэкономить. В среднем упаковку колпачков на 50 шт можно приобрести за 90 — 100 рублей.
  • Простая установка. Для их установки не требуется особых навыков и большого количества времени — устанавливаются буквально за 1 минуту.
  • Негорючий материал. Материал колпачка не горит, поэтому исключается вероятность самовозгорания соединителя.
  • Большое количество расцветок. Это позволяет разными цветами разделить фазы и заземляющий проводник.

Минусы СИЗ:

  • Невысокие изоляционные свойства. В сравнении с клеммными соединителями у СИЗ изоляционные свойства хуже.
  • Нельзя соединять провода разных металлов. Во избежание образования гальванической пары не рекомендуется соединять алюминиевые и медные жилы.

Итак, СИЗ подойдет для соединения проводов в распредкоробках для небольших токовых нагрузок, например, для организации освещения. Для больших  нагрузок или для соединения алюминиевых и медных проводов лучше остановить выбор на клеммных соединителях.

Область применения

Данные устройства применяют во всех схемах электропроводки с максимальным уровнем напряжения до 1000 В. Они одинаково надежно проявляют себя как в бытовых условиях, так и в промышленных. Но наибольшей популярностью они пользуются при монтаже электрической проводки в быту из-за достаточно высокой стоимости по сравнению с другими способами соединения.

Выбор соединителя осуществляется в зависимости от мощности электроцепи. На корпусе каждого самозажимного клеммника указан максимальный уровень его пропускной способности. Как правило, такие клеммы устанавливают в распределительных коробках или щитках на DIN рейке.

Преимущества самозажимного клеммника

Самозажимные клеммники хоть и являются самым простым способом соединить концы электропровода, но тем не менее они имеют свои достоинства и недостатки. К их преимуществам относятся:

  • простота и скорость монтажа;
  • многократность использования, даже одноразовые клеммы можно использовать повторно;
  • возможность соединения медных и алюминиевых проводников.

Что же касается одноразовой клеммы, единственное ее отличие от устройства многоразового использования – отсутствие рычага. В таком случае, разъединить концы провода, которые скрепляет клеммник электрический самозажимной конструкции, можно с помощью обычной тоненькой плоской отвертки.

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания. Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

  1. При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
  2. Все соединения должны располагаться в доступных местах.
  3. Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
  4. Изоляция соединительных элементов должна соответствовать изоляции проводников.
  5. Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.

Выпускается множество разновидностей клеммников по назначению:

  • вставные;
  • гибридные;
  • мини и микро клеммы;
  • клеммы с предохранителями;
  • клеммы с размыкателями;
  • многовыводные;
  • многоярусные;
  • проходные и другие;

Для всех разновидностей правила монтажа едины.

6 главных проблем клеммников WAGO

1 Можно использовать только для освещения

Производитель WAGO утверждает, что зажимы можно использовать для больших нагрузок (в пределах паспортных характеристик), подключая группы розеток. Однако практика показывает, что клеммники подходят исключительно для осветительных групп. Приведем пример:

Клеммник WAGO 222-413 для трех проводников рассчитан на провод 4 мм2 и номинальную нагрузку до 32 А. 32 А — это 7 кВт. Представим, что произойдет, если одновременно подать нагрузку на зажим в 7 кВт, например, включив бойлер на 2 кВт, обогреватель на 3 кВт и чайник на 2 кВт. Такой зажим будет очень сильно греться и со временем сгорит, как забытые в печке пирожки. Поэтому WAGO лучше использовать только для осветительных групп, но никак не в силовых ветках.

3 Много подделок и аналогов

Существуют совершенно китайские подделки, которые довольно легко отличить от немецкого оригинала по отсутствию каких бы то ни было надписей, тогда как на оригинале указаны номинальное напряжение, сечение проводника и схема подключения. Плюс цена у них сильно разнится, поэтому можно сразу понять, настоящий это WAGO или копия.

Однако существуют еще так называемые аналоги — зажимы, похожие WAGO, где есть все надписи, как на оригинале. Однако начинка их может сильно отличаться. Например, пластины на оригинальных немецких зажимах изготавливают из аустенитной хром-никелиевой стали, покрытой оловянно-свинцовым сплавом в соотношении 60/40. Из чего состоят аналоги, неизвестно, но долговечность у них гораздо меньше. Также есть вероятность, что они будут гореть в самый неподходящий момент.

4 Высокое переходное контактное сопротивление

В предыдущей статье мы измеряли сопротивления разных соединений, и Ваго показал себя не с лучшей стороны. Не вдаваясь в цифры, отметим, что сопротивление у WAGO в 11 раз выше, чем у винтового клеммника, в 6,6 раз выше, чем у СИЗ и в 1,5 раз выше, чем у обычной скрутки. Конечно, на практике под воздействием внешних факторов каждое соединение может повести себя по-разному. Однако, чем выше сопротивление соединения, тем сильнее оно греется.

6 Высокая цена

Одна из главных проблем клеммников WAGO — это высокая цена на зажимы. В среднем один зажим двухпроводного WAGO 222-412 стоит порядка 20 рублей. Учитывая то, что эти зажимы часто применяются для временных построек, и после их демонтажа в большинстве своем выбрасываются (есть зажимы многоразового использования), цена возрастает еще сильней (в соотношении цена/срок службы). Также невозможность (или корректнее «нежелательность») их использования для групп розеток делает их очень дорогими по сравнению с другими видами соединений.

Wago и алюминиевые провода

В электротехнике существует фундаментальное правило: нельзя соединять медные провода с алюминиевыми. Такой контакт образует гальваническую пару. В результате скрутка греется, окисляется и со временем перегорает. В некоторых случаях соединение этих металлов даже способно вызвать пожар.

Специалисты из Ваго позаботились и об этой проблеме. Среди их продукции имеются клеммники, предназначенные для соединения проводов из меди и алюминия. Секрет изделия кроется в специальной токопроводящей пасте. Она нанесена на зажимы клеммника. Такая паста улучшает электрический контакт и предотвращает нагрев и окисление проводников.

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла. Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

  • простая технология;
  • доступные материалы.

Минусы:

  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.

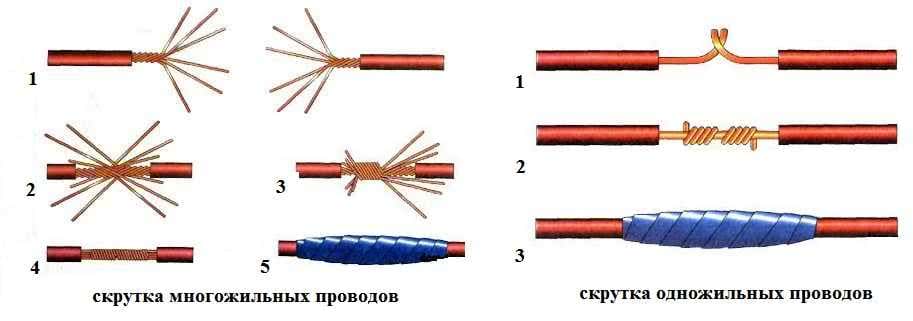

Скрутка проводов

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой. Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Как правильно выбрать и заказать

Подводя итог всему вышеизложенному стоит обратить внимание, что для каждого вида и производителя клемм, существуют строго свои комплектующие – торцевые изоляторы, заглушки. И не смотря на всю внешнюю схожесть, запчасти от Phoenix Contact (Феникс Контакт) или Klemsan, зачастую не подойдут к ABB, и наоборот

Про клеммники ИЭК ЗВИ, ЗНИ даже и упоминать не стоит.

Поэтому при сборке больших электрощитовых, старайтесь использовать продукцию одного производителя. А при заказе этих запчастей, всегда ориентируйтесь не на схожие названия, а только на артикулы и номенклатурные номера.

Именно в этом случае вам доставят то, что необходимо, а не что-нибудь похожее, но совершенно не подходящее по размерам или креплениям.

Каталог клемм ABB — скачать.

Каталог клемм Klemsan — скачать.

Каталог клемм Феникс контакт — скачать.

Как отличить подделку?

Фирма производитель Wago наилучшим образом зарекомендовала себя на рынке электротоваров. Чтобы не купить дешёвую подделку, ознакомьтесь с отличиями клеммников немецкого и китайского производства. Сначала то, что вы можете увидеть сразу в магазине при внешнем осмотре изделия:

  1. Флажки (или рычажки) на китайском клеммнике более тёмного (или даже можно сказать грязного) оранжевого оттенка, на немецком они ярче и светлее.
  2. На торце оригинального изделия есть фирменная надпись «Wago», на китайском зажиме ничего не написано.
  3. На обратной стороне клеммника немецкая фирма-производитель размещает схематическую инструкцию по использованию и размеры зачистки проводов. В китайском экземпляре обратная сторона чистая, там ничего не написано и не нарисовано.
  4. На немецком клеммнике сбоку указаны две величины – рабочее напряжение и номинальный пропускной ток. На китайском – только написано напряжение 250 В.

Если вы рассмотрите внутреннюю часть обоих экземпляров, то на первый взгляд всё покажется одинаковым. Но если вытянуть контактную планку, вы увидите, что у китайского производителя она в два раза тоньше, чем у немецкого. У оригинального клеммника контактная планка не магнитится, у китайского притягивается к магниту.

Подробно о подделках смотрите здесь:

Основную информацию по самозажимным клеммникам Wago мы попытались до вас донести. В домашней электрической сети найдётся достаточно мест для их применения. Поэтому если вы никак не можете отказаться от старого дедовского метода скрутки, советуем уже задуматься над более совершенными технологиями. Ведь это так просто, быстро и, что самое главное, недорого.

Винтовой клеммник

Винтовой клеммник представляет собой металлический трубчатый соединитель с винтами, облаченный в пластиковый корпус. Два провода заводится внутрь клеммника и крепко зажимается винтами.

Плюсы винтового клеммника:

  • Отличный контакт. Благодаря высокому усилию прижима винта создается хороший контакт в соединении, что ведет к снижению сопротивления и, как следствие, лучшей электропроводности.
  • Наличие изоляции. Токоведущая часть облачена в пластиковую изоляцию, поэтому дополнительной изоляции не требуется.
  • Недорогой. В сравнении с самозажимными клеммниками винтовые на порядок дешевле, поэтому при большом объеме соединений, например, на группы освещения, позволят неплохо сэкономить.

Минусы винтовых клеммников:

  • Необходимость в обслуживании. Минимум раз в год необходимо подтягивать болты для обеспечения надежного контакта. Этот фактор не дает возможности наглухо зашивать клеммники под гипсокартон или штукатурку.
  • Сложность использования многожильных проводов. Их применение возможно только при дополнительном обжиме латунными наконечниками.

Винтовые клеммники в большинстве своем применимы для электрощитовых, куда всегда есть доступ для ремонта и ревизии.

Маркировка клемм

В клеммнике собранном из большого числа наборных элементов, без соответствующих надписей и обозначений, очень не просто найти тот или иной разъем.

Это неудобно как на первоначальном этапе при монтаже проводников, так и при эксплуатации уже готового щита. Чтобы не запутаться куда какой проводник подключен, применяют специальную маркировку клеммных модулей.

При этом производители в разных пакетиках комплектуют разные цифры. Будьте внимательны при покупке. В одном могут идти цифры только от 1 до 10, а в другом от 11 до 20.

У каждого пакета свой номенклатурный номер и своя позиция в каталоге. Существует также универсальная маркировка вообще без цифр.

Все необходимые надписи на них делаются самостоятельно при помощи маркера. Вместо цифр можно подобрать также буквы L1, L2, L3, N, PE и т.д.

Но и на этом обозначение клеммника не заканчивается. Каждая большая сборка может иметь свое название, чтобы посторонний человек свободно ориентировался в схемах.

Для этого существует еще одна комплектующая деталь – держатели маркировки клеммных коробок. Вставляются он в те самые стопоры или фиксаторы, которые имеют универсальное применение.

Есть кстати виды стопоров, которые уже изначально в своей конструкции имеют такую площадку.

Правила выбора самозажимных клемм

Главным правилом потенциального покупателя клеммников самозажимного действия, пожалуй, стоит выделить обязательную проверку товара на подлинность. На коммерческом рынке существует масса поддельного товара, помеченного немецкой маркой – на этот счёт предупреждает сам производитель Wago.

Стоимость таких изделий снижена, что естественным образом привлекает покупателя. Однако такого рода экономия может обернуться неприятностями при эксплуатации собранных схем.

Между тем, без лишних предупреждений должно быть очевидным, что подделанный продукт – это существенное снижение качества. Как же правильно выбирать соединители проводов, не опасаясь получить подделку? В принципе, всё достаточно просто. Следует лишь проявить больше внимательности, выбирая клеммы самозажимного действия под монтаж.

Фирменный продукт традиционно имеет логотип Wago, нанесенный четким шрифтом обычно на верхней или боковой части корпуса. Также сбоку наносятся основные параметры – напряжение и ток.


Таким выглядит фирменный продукт, выпущенный под маркой Wago. Подделки-клеммники, как правило, не содержат подобной печатки, либо содержат частично, нанесенную с низким качеством

Цветовой окрас изоляционного материала фирменной продукции отличается однотонным четким окрасом. На задней/боковой части клеммника располагается мини-инструктаж подключения.

Если сравнивать с китайскими товарами-подделками, клеммники, как правило, не имеют ничего из выше отмеченных отличий. К тому же подделка сразу отличается размытым окрасом изолятора, зачастую разнотонным.

Конечно же, основными моментами выбора являются чисто технические параметры клеммников самозажимного действия. В частности, рабочее напряжение и допустимый проводимый ток.

Если монтируемые цепи рассчитаны на рабочие напряжения, превышающие возможности клеммников, соответственно, применение становится нецелесообразным и более того, – опасным.

О том, каким цветом маркируются соединяемые провода, узнаете из следующей статьи, с содержанием которой мы советуем ознакомиться.

Клеммные соединители: серия 733

Производитель клеммников Wago произвел разделение изделий по определенным сериям, в соответствии с типами проводов, для которых они предназначены.

Наиболее дешевой моделью считается соединитель Wago 733, с помощью которого выполняется одноразовая коммутация проводов. У них нет традиционного рычажка, а фиксация производится замком, расположенным внутри устройства. Закусывая жилу, он не позволяет ей выдвинуться в обратную сторону.

Данные клеммники могут работать при напряжении до 400 вольт и номинальном токе до 20 ампер. Как правило, они используются для соединения одножильных проводов. Внутри некоторых моделей помещается специальная паста, предотвращающая окисление и позволяющая работать с алюминиевыми проводами. Их корпус окрашен в серый цвет.

Клеммники без пасты помещаются в прозрачный корпус с цветными вставками. Эти устройства относятся к более совершенным, поскольку дают возможность контролировать не только подключение жилы, но и качество ее фиксации.

Сама коммутация очень простая. Жила очищается от изоляции на 1-1,2 см, а затем вставляется до упора в клемму. При необходимости провод можно вытащить обратно. Для этого его нужно прокрутить с большим усилием и потянуть на себя. При этом происходит деформация внутреннего фиксатора и клемма оказывается непригодна для дальнейшего использования. Модификации этих зажимов позволяют коммутировать от 2 до 8 проводов.

Выводы и полезное видео по теме

Видеороликом ниже демонстрируется сравнительный анализ фирменных клеммников с продуктами, являющимися полной подделкой и достаточно широко представленных на рынке.

Рассматривается момент – как отличить фирменную самозажимную клемму от подделки:

Устройства самозажимного действия, при помощи которых организуется электрическое соединение, являются удобными и практичными. Но при всех преимуществах таких аксессуаров, их применение несколько ограничено технико-эксплуатационными параметрами.

Но развитие подобных устройств активно продолжается. Не удивительно, если в ближайшее время будут появляться своего рода универсальные клеммы для работы в разных условиях.

Расскажите о том, как ремонтировали или модернизировали электросеть, используя зажимные соединители. Поделитесь технологическими нюансами, которыми стоит воспользоваться начинающим электрикам. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фото и задавайте вопросы по теме статьи.
