Пошаговая инструкция
Это необходимо делать аккуратно, чтобы меньше повредить оконный проем. После этого бетонную поверхность требуется выровнять с помощью бетона.
Если в проеме после демонтажа остались торчать куски кладки, то они собираются с помощью молотка и стамески (или зубила).
На очищенную поверхность нанести раствор бетона с помощью мастерка и выровнять его шпателем.
Ровность оконного проема можно проверить или отрегулировать строительным уровнем.
Как собрать и установить раму из профиля?
Чтобы установить раму требуется:
С помощью деревянных клиньев установить раму в проеме. При этом она не должна прогибаться. Выровнять ее положение можно с помощью строительного уровня.
Просверлить отверстия для крепежей по всему периметру оконного проема и рамы. В них будут вкручиваться шурупы с дюбелями.
С помощью специальных анкерных пластин закрепить всю конструкцию в отверстиях, которые были просверлены до этого
При установке следует обратить внимание на то, что металл саморезов или пластин не должен напрямую соприкасаться с алюминием, так как это приведет к образованию коррозии. Чтобы изолировать два металла друг от друга следует использовать прокладки из каучука (резины) или нержавеющей стали.
В некоторых случаях вместо пластин можно использовать анкерные болты, но при их установке есть шанс повредить раму.
После закрепления все щели вокруг рамы необходимо задуть монтажной пеной
Как она высохнет, вытащить деревянные клинья, а оставшиеся пустоты опять задуть.
Излишки пены необходимо срезать, а ее поверхность заштукатурить, так как при воздействии света или воздуха она начинает разрушаться.
Если зазор между рамой и оконным проемом более 5 мм, то потребуется использование дополнительных пластин. В некоторых случаях всю конструкцию можно закрепить только монтажной пеной, но сделать это можно при низкой массе окна.
После установки рамы требуется сделать подоконник и отлив. Для этого необходимо:
- По внешней части рамы проклеить гидроизоляцию.
- Снизу на конструкции закрепить отлив, а все пустоты заполнить пеной.
- В специальный паз, в нижней части рамы установить подоконник и выровнять его строительным уровнем.
- Пустоты между подоконником и рамой заполняются герметиком, а между ним и оконным проемом – монтажной пеной.
- Пену необходимо заизолировать штукатуркой или другим способом (например, накладными пластинами).
После установки рамы в оконный проем требуется провести монтаж сворок и их направляющих.
Как смонтировать створки и стекло?
Чтобы установить створки алюминиевого окна необходимо:
-
Сделать замер рамы сверху и снизу для того, чтобы отрезать направляющие нужной длины.
Края на срезе рекомендуется зачистить с помощью напильника и наждачной бумаги.
-
С помощью саморезов с шагом в 30 см зафиксировать направляющие сверху и снизу рамы.
Зазор между ними не должен превышать 5 мм, чтобы в зимнее время окно меньше промерзало.
- Собрать створку. Для этого 3 ее части следует закрепить в форме буквы П (нижнюю, верхнюю, 1 боковую), после чего вставить стеклопакет или листовое стекло. Чтобы оно лучше прилегало и сохраняло тепло стекло требуется проклеить резиновым уплотнителем со всех сторон (по краям рекомендуется сделать надрезы). После монтажа стекла прикрутить оставшуюся боковую деталь.
- К нижней части створки требуется прикрепить ролики, которые и будут давать возможность сдвигать ее. Для этого с помощью шурупов на расстоянии 5 см от каждого края прикрутить ролики. Рекомендуется делать это на очень низких оборотах шуруповерта или отверткой, так как можно повредить фурнитуру.
- В специальные пазы (обычно на боковых торцах) установить щеточный уплотнитель (шлегель). Его щетинки должны быть установлены по направлению друг к другу. Также уплотнитель должен немного выступать за края паза (1-2 мм).
- Установить створку в собранном виде необходимо сначала в верхнюю направляющую, а потом роликами на нижнюю.
После полной установки створок требуется отрегулировать высоту роликов.
Сложности и ошибки монтажа
При установке раздвижного алюминиевого окна могут возникнуть следующие сложности и ошибки:
- После монтажа створок, чтобы первый раз их закрыть требуется приложить усилие, чтобы они стали на место. Это нужно делать аккуратно, так как избыточное давление может повредить створку или направляющие.
-
Один раз в год необходимо смазывать ролики и направляющие специальной смазкой, которая не содержит смолы или кислоту. Первая может забиться в щели или оставлять ненужный осадок, который будет затруднять работу механизма.
Кислота может повредить внешнее покрытие алюминия или других металлических деталей, что приведет к образованию коррозии. Хорошим вариантом является силиконовое масло.
- При монтаже рамы ее нельзя гнуть, так как малейшее отклонение может привести к перекосу всей конструкции, а также образованию щелей. Это послужит причиной образования продувов и снижению тепловой эффективности окна.
- Устанавливая раму в проем необходимо использовать для выравнивания только деревянные или пластиковые клинья. Металлические пластины, которыми крепиться окно для выравнивания использовать нельзя.
- Все открытые участки с монтажной пеной требуется заштукатурить или закрыть гипсокартоном, чтобы она не высыхала.
- Если во время монтажа на поверхности алюминия появились царапины, то их можно скрыть с помощью корректоров на основе силикона и алюминиевой пудры.
- Устанавливая раму требуется тщательно осмотреть ее на наличие пазов и специальных отверстий. Это нужно для того, чтобы дренажные отверстия находились с внешней стороны помещения, а ручки на створках – с внутренней.
Установка своими руками
Вполне возможна установка алюминиевых раздвижных окон своими руками. Пошаговая инструкция состоит из следующих пунктов:
Необходимо установить направляющие для перемещения створок
Важно снять замеры длины, высоты конструкции.
Выполняется крепеж самих направляющих, это происходит с помощью заранее приготовленных шурупов.
Вставляется сам стеклопакет: крепятся прочные, качественные ролики, предназначенные специально для скольжения конструкции.
Происходит надежный крепеж уплотнителя.
Устанавливаются створки в направляющие.
Регулируются створки.. Необходимые инструменты для работы: зубило, молоток, дрель, уровень, отвертка, перфоратор, пена для монтажа
Вооружившись всеми необходимыми инструментами, вы сможете достаточно быстро справиться с поставленными задачами
Необходимые инструменты для работы: зубило, молоток, дрель, уровень, отвертка, перфоратор, пена для монтажа. Вооружившись всеми необходимыми инструментами, вы сможете достаточно быстро справиться с поставленными задачами.
Сборка алюминиевых окон
Сборка раздвижных окон требует знаний и опыта
Обратите внимание на главные этапы работы:
- Установка рамы: конструкция благодаря клиньям ставится непосредственно в оконный проем, выравнивается.
- Просверливается отверстие, предназначенное для крепежей (ввинчиваются шурупы).
- Воспользуйтесь дополнительными пластинами, если между боковым проемом и рамой наблюдается большой зазор.
- В стену с помощью анкерного болта надежно устанавливается рама.
- Рама запенивается специальной пеной, остатки которой затем аккуратно срезают.
Далее необходимо справиться с установкой створок раздвижных алюминиевых окон. Грамотно выполненный монтаж гарантирует исправность и долговечность. Отлично организованное остекление балкона своими руками требует внимания. Сначала нужно выбрать холодный или теплый вариант остекления лоджии. В обустройстве лоджии выполните необходимые изменения, замерьте изделия и установите.
Процедура регулировки
Чтобы отрегулировать изделия, необходимо выполнить правильную настройку:
Роликов рамы: для того чтобы поднять конструкцию, нужно воспользоваться ключом, который важно вращать против часовой стрелки.
Роликов створки: ключ вставляется в центральное отверстие, деталь прикручивается таким образом, чтобы нижняя, верхняя часть находились на одном уровне.
Ответной планки створки.
Можно самостоятельно справиться с регулировкой замка по высоте. Для этого отворачиваете прижимной винт, аккуратно сдвигаете его вверх или вниз, затем нужно его снова затянуть. Так осуществляется запланированная регулировка продукции.
Как снять раздвижные модели изделий? Этот вопрос требует серьезного подхода. Необходимо сначала демонтировать створки (вручную). Далее стоит перейти к демонтажу стеклопакетов. Разберите оконную раму.
Для того чтобы не возникало трудностей в вопросе, как снять раздвижные изделия с крепежей, нужно приготовить для совершения процесса болгарку. В данной процедуре участвует как минимум два человека, только тогда процесс пройдет успешно и без появления неприятных ситуаций. Каждый последующий этап проведенной работы должен проводиться аккуратно, не спеша и со знанием особенностей товара. После того, как вы грамотно подошли к данному вопросу, сняли изделия, необходимо подготовить пространство для установки практичной модели продукции.
Процесс установки рамы
Схема установки раздвижных окон следующая:
- Если окна уже собраны, из них достают стеклопакеты, снимают створки.
- Для того чтобы в дальнейшем прикрепить раму к стене, сверлятся отверстия, в которые вворачиваются шурупы. Рекомендуется нанести маркировку на снимаемые штапики. Это поможет установить их обратно и не перепутать.
- В оконном проеме при помощи клиньев по уровню выставляется рама. Регулировку ее положения и предварительную фиксацию производят при помощи клиньев. При этом нельзя допускать изгиба рамной конструкции.
- Закрепив на стене дюбелями анкерные пластины, прикручивают раму к ним при помощи саморезов: один из них вворачивается в стену, а другой – в профиль окна. Щели заделываются монтажной пеной. Можно использовать для крепления анкерные болты. Но так существует риск повредить поверхность профиля.
Если промежуток между рамой и стеной превышает 5 мм, то используют дополнительные пластины. Одной пены в этом случае будет недостаточно.
После затвердевания пены (обычно на это уходит около двух часов) срезаются ее излишки, а также удаляются клинья. Отверстия от них запениваются, после высыхания убирается лишняя пена.
Производится установка подоконника и отлива:
- Внешний периметр рамы оклеивается специальной лентой. Она непроницаема для воды, но пропускает воздух.
- К нижнему краю рамы крепится отлив. Все зазоры заполняются пеной. Берется пауза на время ее затвердевания. После этого срезают излишки малярным ножом.
- Внизу рамы есть специальный паз. Туда вставляется подоконник и выравнивается при помощи строительного уровня.
- Зазор между подоконником и стеной заполняется пеной, а промежутки между ним и рамой окна заделываются силиконовым герметиком.
- После высыхания пены убираются ее выступающие излишки.
Технология
По сравнению с другими производственными линиями, технология изготовления алюминиевых окон отличается относительной простотой и состоит лишь из нескольких операций.
Чтобы получить готовый к реализации продукт, необходимо:
- заготовить профиль,
- собрать раму,
- установить уплотнитель, фурнитуру,
- раскроить стекло,
- склеить стеклопакет и собрать все детали в единую конструкцию.
Каждый из перечисленных этапов производства подробно описывается ниже.
Заготовка

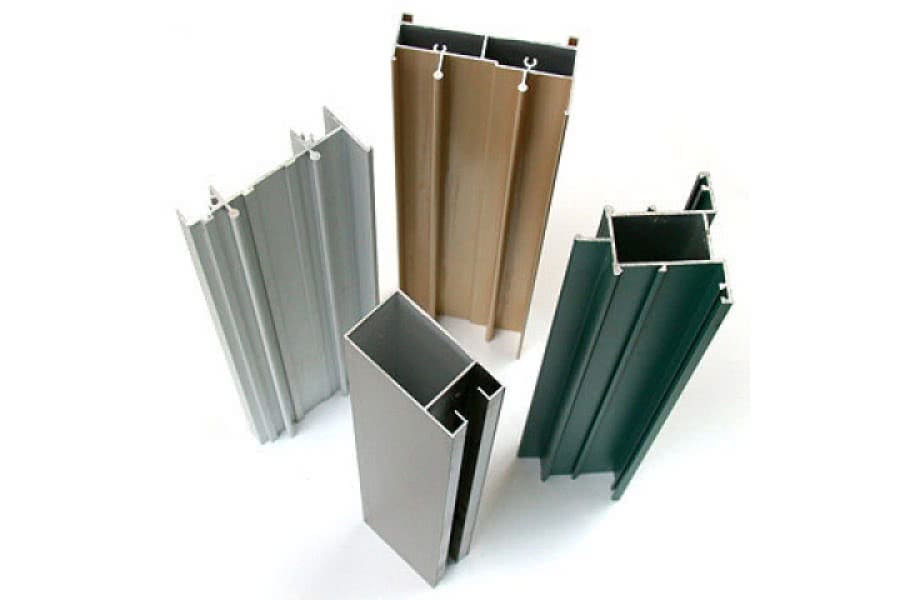

На данном этапе изготавливаются плоские несущие рамы каркаса, а также створки оконных конструкций. Работы выполняются в соответствии со следующим алгоритмом:
- В соответствии с заказом разрабатывается проект изделия.
- Компьютерная программа проводит раскладку плоской рамы на отдельные линейные компоненты, каждый из которых имеет свою длину и угол подрезки. Все данные заводятся в систему автоматизации станка с ЧПУ.
- Агрегат для нарезки профилей выполняет раскрой элементов в соответствии с заранее заданным алгоритмом.
- После нарезки заготовки перемещаются на пост для фрезерной обработки.
- Когда каждый элемент подготовлен, плоская рама собирается на столе, и каждый стык обжимается и фиксируется финтами для достижения жёсткости.
Перед сборкой рамы также производится покраска профилей из краскопульта путём нанесения сухого пигментного порошка. После покраски деталь отправляется в сушильную камеру, где она подвергается тепловой обработке до спекания пигментного материала.
Установка уплотнителей
В каждый алюминиевый профиль, входящий в состав конструкции и имеющий контактную поверхность с другим материалом, должен быть установлен полимерный уплотнитель:
- при установке стеклопакета, на штапике, прижимающим светопрозрачную конструкцию к профилю;
- на створках и раме, в месте контакта двух элементов, при закрывании подвижной части окна;
- по периметру профиля для обеспечения герметизации конструкции во время установки;
- дополнительные уплотняющие прокладки в месте стыковки профилей между собой.
Монтаж фурнитуры
Перед сборкой конструкции в отправную товарную единицу, необходимо установить фурнитуру, включающую в себя следующие элементы:
- Петли или другие сопряжения открывающихся створок с основной рамой каркаса окна.
- Поворотные, раздвижные или откидные механизмы, позволяющие эксплуатировать подвижные части конструкции.
- Запирающие элементы, обеспечивающие надёжную фиксацию створок.
- Ручки для возможности эксплуатации оконной конструкции.
- Прочие элементы, если их установка предусматривается спецификацией к текущему заказу – личинки замков, стопорные механизмы, дистанционные приводы.
Как правило, фурнитура в готовом виде поставляется со смежных производств, а её форма и габариты соответствуют посадочным размерам профиля.
Сборка стеклопакетов
Существует два способа сборки алюминиевых окон – предприятие неполного цикла, когда светопрозрачные конструкции поступают на заказ с других производств, либо оснащение собственного цехового пространства постами для данного типа работ.
Сборка стеклопакетов производится в соответствии со следующим алгоритмом:
- стекло нужной толщины помещается на поверхность для раскроя;
- специальный станок начинает раскрой плоского элемента в автоматическом режиме;
- процедура повторяется ровно столько раз, сколько операций в едином цикле задаёт оператор;
- нарезанные стёкла собираются в единый стеклопакет через специальные теплоизолирующие вставки, с использованием бутилового или битумного герметика;
- готовые конструкции проверяются на герметичность и отсутствие дефектов.
Как собрать готовую конструкцию?
По завершении всех подготовительных работ производится сборка готовой конструкции алюминиевого окна:
- В профиль устанавливаются стеклопакеты, прижимаются штапиками. Стеклопакеты должны быть смонтированы с использованием проставочных пластин, компенсирующих температурное расширение материала, и с применением адгезионных герметиков.
- Открывающиеся створки навешиваются и регулируются до достижения комфортной эксплуатации.
- Конструкция подлежит проверке на соблюдение геометрии на специальных стендах.
- При необходимости – устанавливаются ручки, элементы крепежей и другие вспомогательные детали.
Как правило, если компания по производству алюминиевых окон оказывает услуги по монтажу конструкций, на объект конструкция отправляется в разобранном виде. Это связано с тем, что установку окна в проём лучше вести по частям.
Разработка установки дюралевых окон своими руками
Предварительный шаг
Перед тем как приступить непосредственно к установке нового дюралевого окна, необходимо произвести осторожный демонтаж ветхой конструкции и приготовить оконный просвет.
Для работы понадобятся такие инструменты и материалы:
- При удалении ветхой рамы может быть использовать: электролобзик;
- Молоток;
- Зубило;
- Метровая фомка.
При монтаже дюралевых окон понадобятся:
- Выпивала или электролобзик;
- Зубило;
- Фомка с гвоздями;
- Молоток;
- Строительная монтажная пена;
- Отвертка;
- Перфоратор;
- Дрель;
- Сверла по металлу;
- Строительный уровень;
- Строительный ножик;
- Дюбель-гвозди;
- Древесные клинки.
Демонтировать ветхую древесную раму может быть последующим образом:
Пилою или электролобзиком распилить ветхую раму в нескольких местах – так будет легче изъять коробку конструкции из оконного проема.
- В месте пропила (лучше затевать с нижней стороны окна) поддеть раму фомкой и заботливо ее удалить.
- По окончании извлечения старого окна необходимо «снять» подоконник. Для данной работы лучше использовать зубило и молоток.
По окончании полного демонтажа ветхой конструкции необходимо приготовить оконный просвет:
- Удалить осколки бетона и детали крепежей, оставшиеся по окончании ветхой рамы.
- В случае если оконный просвет значительно поврежден или имеет перекосы, то его необходимо выровнять цементно-цементным веществом. В данном случае, установку дюралевого окна необходимо перенести на 1-2 денька – до полного застывания раствора.
- Перед монтажом нового окна, просвет необходимо окропить водой и прогрунтовать.
Для того чтобы в протяжении демонтажа не разрушить оконный просвет, усилия необходимо прилагать в плоскости окна, а не в перпендикулярном направлении. При таком действии, крепежные элементы (гвозди) просто будут извлекаться из бетона
Виды конструкций
Алюминиевые окна обладают долговременным эксплуатационным сроком благодаря конструктивным особенностям, присущим только им.
Конструктивные особенности окон из алюминия обеспечивают долгий срок эксплуатации
Конфигурация окон может быть:
- откидной – створка работает исключительно на проветривание. Такой тип открывания применяют в помещениях с дефицитом свободного пространства;
- поворотной – это традиционный распашной тип открывания створки;
- поворотно-откидной – комбинация открывания створки на проветривание и распашным методом. Такой тип открывания распространен при остеклении проемов жилых помещений;
- глухой – это сплошное остекление проема без возможности открывания за неимением створки. Такой тип остекления можно часто встретить в общественных помещениях и офисах. В жилых домах таким образом остекляют некоторые проемы, если их в одной комнате располагается больше двух – это характерно для домов старой постройки;
- многостворчатой – при данном типе открывания применяется несколько створок в оконном проеме больших размеров, когда каждая створка имеет собственный тип открывания;

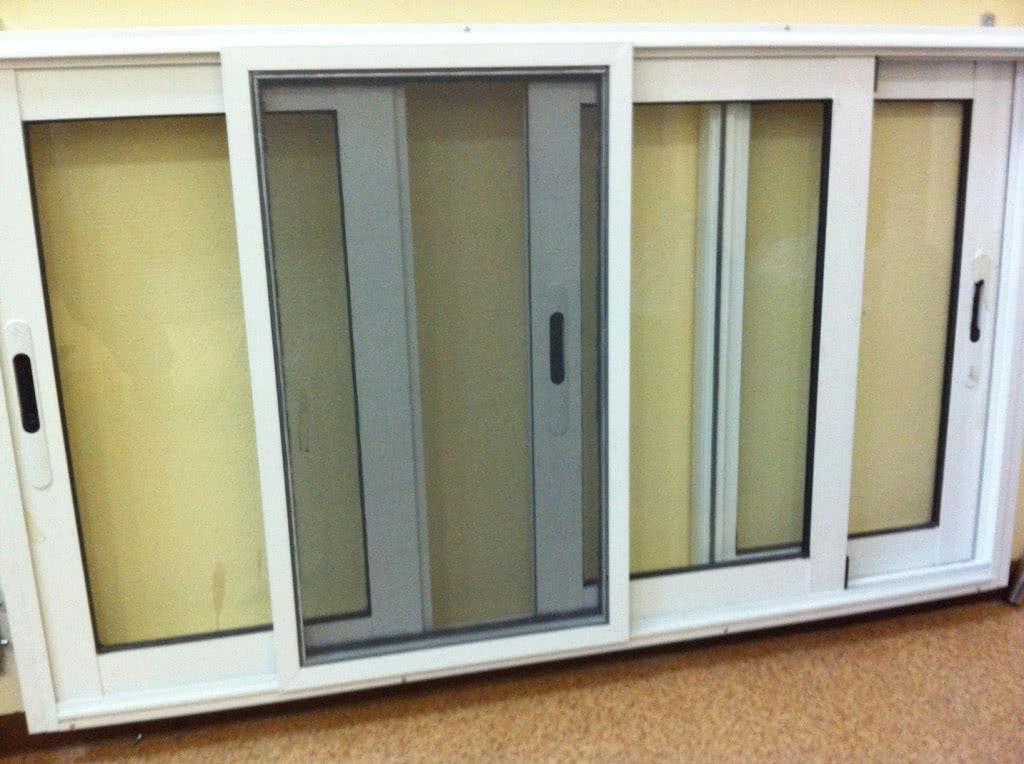

- раздвижной – открывание створки в формате «купе» распространено для узких помещений, где каждый квадратный метр на счету – на лоджиях и балконах.
Конфигурация оконной системы выбирается исходя из назначения помещенияВ зависимости от степени теплоизоляции происходит деление окон из алюминиевого профиля на «холодный» и «теплый» тип.
«Теплый» оконный профиль имеет в своей конструкции термоизолирующую вставку. Это влияет на ширину профиля, которая больше, чем у «холодного».
Теплый профиль включает в себя теплоизоляционный слой
«Холодные» оконные профили в жилых помещениях не применяют. Их можно встретить в качестве перегородок или дверей в офисах и других нежилых помещениях.
Как установить раздвижные окна
Отличия в монтаже раздвижных окно заключается в необходимости установки створок на ролики, и вмонтированных полозьях в профиле оконной рамы.
Вся процедура установки идентична как, и при монтаже стандартных оконных систем вплоть до оклейки паропроницаемой пленкой (шаг шестой).
После подрезки пены и наклеивания пленки начинается работа с роликами и полозьями. На нижнюю торцевую часть оконной створки закрепляют необходимое количество роликов (зависит от размера конструкции) на расстоянии по 5 см от края с помощью шурупов. В полозья по торцам створки вставляют щеточный уплотнитель, после чего только ставят их на ролики.
Возможно, вам также будет полезна информация о монтаже раздвижных дверей.
Watch this video on YouTube
Схема сборки алюминиевых раздвижных окон – общий ход работ
Установка рамы
Монтаж раздвижных окон из алюминия начинается с установки рамы. На видеоролике, представленном ниже, подробно показан процесс сборки рамы алюминиевых раздвижных окон.
1. В основном детали конструкции раздвижных окон приходят уже в разобранном виде, отдельно рама от стеклопакета с фурнитурой. В собранной конструкции рама освобождается от стеклопакета и створок, и с помощью клиньев ставится в оконный проем и выравнивается по уровню.
2. По длине рамы и стены просверливаются отверстия для крепежей, в которые ввинчиваются шурупы, чтоб в дальнейшем вставить стеклопакеты обратно. Чтобы не запутаться со штапиками, их можно пометить маркером.
3. При превышении 5 мм зазора между боковым проемом и рамой раздвижного окна необходимо воспользоваться дополнительными пластинами.
4. Рама крепится в стену анкерным болтом или с помощью анкерной пластины. Лучше использовать анкерную пластину, она не так повреждает профиль. Крепится она двумя саморезами. Один прикручивается к раме, второй – к стене.
5. Установленная рама запенивается монтажной пеной по всему окну снизу вверх. Через два часа аккуратно из под рамы вынимаются клинья. Возникшие пустоты снова заполняются монтажной пеной.
Остатки застывшей пены срезаются. Также снаружи окна по длине конструкции можно наклеить специальную пленку, которая пропускает воздух и задерживает воду.
Установка створок алюминиевого окна
Раздвижное алюминиевое окно представляет собой систему направляющих со встроенными створками. Раздвижные створки перемещаются в нужном направлении с помощью роликов и могут комбинироваться с глухими створками.
1. Монтаж створок раздвижных окон начинается с установки направляющих. С помощью рулетки измеряется длина верха и низа рамы окна и наносится разметка на направляющие, по которым отрезается необходимая длина. Место спила сглаживается напильником.
2. Готовые направляющие прикрепляют к раме шурупами сначала вверху и внизу рамы, потом по бокам. Промежуток между отверстиями шурупов составляет 30 см.
Зазор между направляющими и рамой не должен превышать 5 см, поскольку в зимнее время стена сможет промерзнуть.
3. Дальше формируется П-образная форма из верхней и нижней и одного бокового элементов створки, куда вставляется стеклопакет или одинарное стекло толщиной 4-5 мм. Стороны стекла необходимо заранее обклеить резиновым уплотнителем. Для лучшего прилегания уплотнителя к поверхности, делаются в нем надрезы в угловых частях стекла. Готовое оконное стекло вставляется в створку, к которой с помощью шурупов закрепляется вторая боковая сторона створки.
Створка держится на 2-3 роликах, которые закрепляются внизу створки шурупами в 5 см от краев. Завинчивать шурупы необходимо на низких оборотах.
4. В пазы створки раздвижного окна вставляется щеточный уплотнитель щетинками друг к другу. Шегель должен выступать за размеры заготовки на пару миллиметров.
5. Створка раздвижного окна ставится сначала в верхнюю часть рамы, а затем ставится на нижние полозья направляющей.
6. Как только полностью собрано алюминиевое раздвижное окно, высота роликов для лучшего скольжения створок по полозьям направляющей регулируется в нижней части створки регулировочным винтом.
Для большего комфорта на окно с алюминия можно устанавливать сетку от комаров. Сетка перемещается с помощью роликов по отдельно предусмотренной направляющей.
Первое закрытие алюминиевого раздвижного окна потребует большого усилия, чтобы створка стала на свое место. Дело в том, что отверстия в верхних углах створки делаются больше по размеру, по сравнению с нижними углами, чтоб предотвратить неправильную постановку.
Алюминиевые раздвижные окна просты в уходе. Красивый внешний вид обеспечивает протирание стеклопакета и рамы мыльным раствором или специальными моющими средствами.
Для большего срока службы фурнитуру раз в год необходимо очищать от загрязнений и смазывать движущие части маслами.
Раздвижная алюминиевая оконная конструкция выделяется не только долговечностью и прочностью, она способствует созданию нестандартных по форме конструкций. Как дополнительные комплектующие, к окнам предлагаются отливы, роллеты, москитные сетки. Заказывая алюминиевое раздвижное окно, поинтересуйтесь заранее о комплектности.
