Сборка распределительного электрического щитка для квартиры

Оглавление

Размещение электрощитка

Вот, в принципе, и всё, что должно быть внутри электрощитка. Теперь поговорим о том, где он должен быть расположен. Не нужно говорить о том, что щиток в квартире может появиться в случае её капитального ремонта или довольно серьёзного косметического. В других случаях затеваться с штроблением, штукатуркой и т.п. вряд ли стоит.

Наружный и скрытый монтаж

Установка электрощитка начинается с определения его типа: для наружного или скрытого монтажа. Первый вариант, чаще всего, используют, когда невозможно сделать нишу в стене для скрытой установки, которая выглядит более эстетичною. Минимально выступающий из стены электрощиток не только выглядит красиво, но и никому не мешает.

Выбирать место для щитка следует с учётом мебели, которая будет стоять в прихожей (там чаще всего находится ввод электрического кабеля в квартиру с лестничной клетки). Нужно сделать так, чтобы мебель не закрывала щиток. К нему должен быть постоянный доступ для экстренного отключения в случае аварии. Монтаж электрощитка в нише производится на алебастр или гипс, щитка наружной установки – на дюбели с саморезами.

Подключение электроэнергии

  • Подключение 220 вольт к дому
  • Подключение 380 вольт к дому
  • Провести электричество в дом
  • Трубостойка под ключ
  • Подключение электричества к дому
  • Трехфазный ввод электричества в дом
  • Подключение электричества на даче
  • Ввод электричества в дом
  • Ввод электричества в квартиру
  • Воздушный ввод электричества в дом
  • Установка трубостойки для ввода электричества
  • Выполнение техусловий МОЭСК
  • Подземный ввод электричества
  • Вынос электросчетчика на столб
  • Замена электрического ввода
  • Установка трансформатора в СНТ
  • Строительство ВЛ электропередач
  • Электричество в доме
  • Электрический столб на участке
  • Установка солнечных батарей
  • Аренда автовышки

Информация для заказа электрощита

Чтобы вы смогли заказать электрощит, вам необходимо выполнить следующее:

  1. Заполнить Форму с исходной информацией ниже. По завершению нажмите кнопку “Отправить заявку” и она автоматически придет мне на электронную почту.
  2. Заполнить Файл “Список кабелей”, если они у вас проложены или вы знаете, что будете прокладывать. Файл отправьте на мою электронку elektrik46@inbox.ruСкачать “Список кабелей”.

Если у Вас есть проект электроснабжения или электросхема, то присылайте их без заполнения вышеуказанной формы.

Если вы не можете заполнить список кабелей и у вас нет проекта (схемы), то я не смогу рассчитать цену электрощита. Но, я могу составить список кабелей за вас при условии внесения предоплаты, которая будет вычтена из итоговой цены за электрощит, т.е. проектирование (составление списка кабелей) по факту будет для вас бесплатным.

Современные модульные устройства защиты

Автоматический выключатель — устройство, размыкающее электрическую цепь в случае перегрузки или короткого замыкания

Потребность в электроэнергии неуклонно растет. При этом большая часть распределительного оборудования эксплуатируется не один десяток лет. Поэтому качество получаемого тока часто оставляет желать лучшего. Есть и другие причины перепадов энергии – природные, технические.

Чтобы обезопасить электротехнические приборы и щиток, устанавливают модульные устройства защиты – автоматы. Современные устройства быстро реагируют на появление сверхтоков и размыкают электрическую сеть

В щитках работает то же правило подключения автоматов, что и в других приборах – питание заводится только с верхней части устройства.

Оголенные жилы кабелей закрепляются на клеммах модулей специальными защелками, например, винтами. Необходимо не допустить попадания кусков изоляции, влаги и пыли на контакты – если сразу не проявится, потом может пропасть электричество в части помещения или целиком (зависит от группы подключенных клемм), возможно возгорание.

Если жила кабеля цельная, для лучшего соединения рекомендуется загибать ее в форме U, потом закручивать. Так обеспечивается большая площадь контакта и лучшая проводимость. Для многожильных следует использовать специальные крепления НШВИ-2 и НШВ.

Сборка модульных элементов щита

Трехфазное устройство защитного отключения (УЗО)

Если соединение выполняется впервые, важно соблюдать поэтапную инструкцию, чтобы правильно собрать электрощиток и модули автоматов. Важно убрать лишние элементы, обеспечить достаточное освещение

Для начала приготовить требуемые блоки:

  • автоматы отключения;
  • реле для контроля напряжения (защита бытовых приборов от скачков электроэнергии);
  • УЗО;
  • автоматы дифференциального типа;
  • кросс-модули.

Если есть некоторые навыки работы с электричеством и проводкой, собрать однофазный счетчик не составит труда. Сборка трехфазного щитка проводится по той же схеме, разница только в числе жил и замыкаемых контактов. Элементы закрепляют на рейку зажимами в указанном порядке. После проверяют правильность соединения, только потом приступают к клеммным контактам. Ослабляют винты, гребенками распределяют провода.

Фаза на УЗО, модульные автоматы и другие компоненты раздается с вводного выключателя. Ноль берется от зажима автомата на вводе УЗО. Свободный конец нулевого кабеля подсоединяется к нулю основной шины (коммутация осуществляется единым синим проводом). Если остались неиспользуемые контакты, их следует закрепить шуруповертом.

После этого проводится окончательная проверка по заранее подготовленной схеме электрощита. Затем подается напряжение в тестовом режиме. Проводится замер количества электроэнергии на клеммах мультиметром или другим прибором.

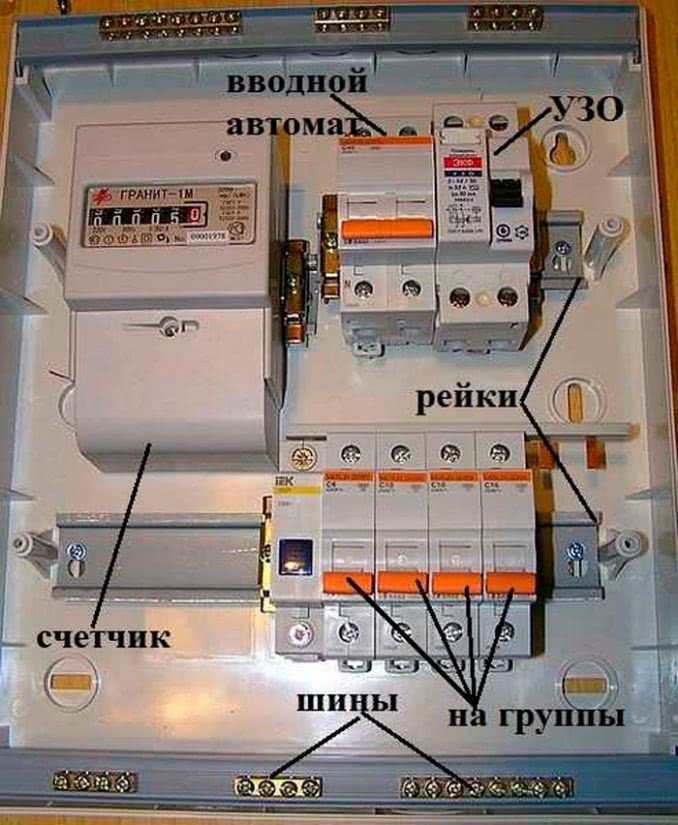

Какие электроприборы должны находиться в щитке

В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами. Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.

К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.

В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки. В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.

С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения (фото выше №3 ), которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.

Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения.  Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.

Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался

При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее

В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый. Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.

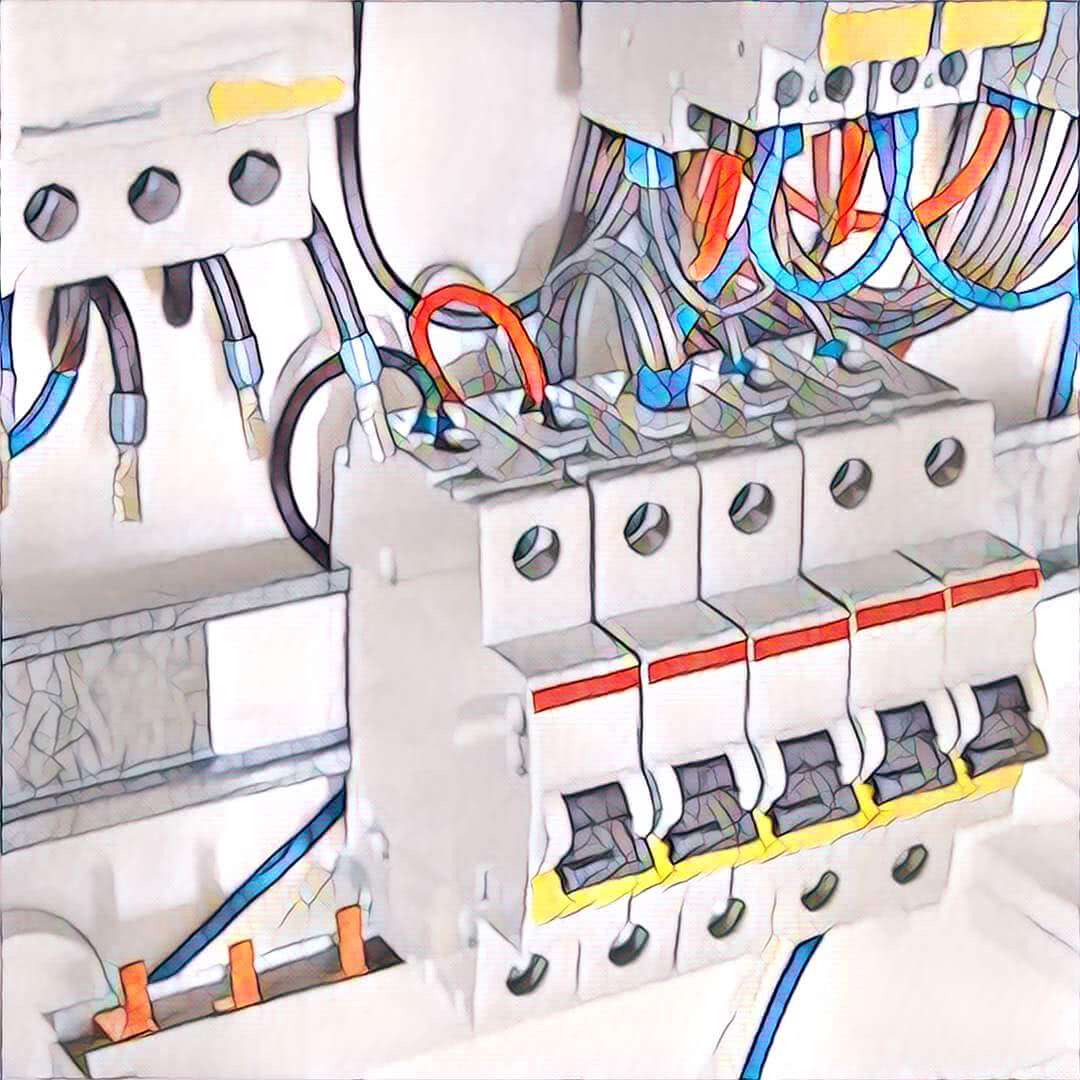

Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.

Вариант DIN-реек в корпусе щитка

УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.

Соединительная гребенка для автоматов в электрощите

Как собрать электрощит своими руками


Watch this video on YouTube

Видео описание

Перемычку можно попробовать сделать самому, например, как в видео:

Замена корпуса

Второй, не менее распространённой процедурой является замена обветшавшего корпуса распределительного щита. Большинство производителей комплектуют их монтажной рейкой, а также шинами распределения питания

При покупке обратите внимание – если DIN-рейка выполнена из пластика, то такой корпус лучше не приобретать. Крайне ненадёжный вариант быстро приходящий в негодность

Металлический корпус для щитка Источник sovras.ru

Отдельного слова заслуживает размер приобретаемого корпуса. В идеале, ещё на стадии разработки схемы, в форм-фактор должен быть заложен запас на расширение. Поэтому при замене надо учитывать это обстоятельство. Например, если по схеме получается сорок модулей, то корпус лучше покупать на шестьдесят.

Это позволит устанавливать новые модули и проводить отдельные линии. Такое решение может потребоваться при приобретении более мощной бытовой техники. Также в сеть можно будет включать приборы, рассчитанные на работу кабеля с иными техническими характеристиками, чем в общей системе.

Достаточное пространство внутри корпуса упрощает установку элементов и их замену. Помимо этого, повышается безопасность эксплуатации, поскольку снижает риск перегрева компонентов.

Схема подключения на дверце щитка Источник elshitob.ru

Как компонуются модульные устройства

Не существует категоричных стандартов, рекомендующих размещение модульной техники по типам в определенной последовательности. И все же лучше придерживаться некоторых закономерных правил, чтобы устройство схемы было понятно другим мастерам, а назначение элементов управления — мнемонически доступным для пользователя.

Вполне логично будет разместить вводной автомат в начале верхнего ряда, рядом с ним также располагается блок защитных и измерительных устройств общего назначения. Во-первых, ими пользуются достаточно редко, значит, наиболее часто используемые элементы расположатся ниже, в более доступном месте. Во-вторых, так удобнее вести внутреннюю разводку. Просто запомните пока, что вводный блок подключается на верхние зажимы, а снимается напряжение с нижних.

Следуя по порядку сверху вниз и слева направо, следом устанавливаются УЗО группового типа. Как минимум одно защищает розеточные группы общего назначения, еще по одному для кухни и ванной комнаты. Если все отходящие линии защищены по току, установка вместо УЗО дифавтоматов не требуется.

Относительно автоматических выключателей: первой устанавливается защита осветительных линий, затем общие розеточные группы, затем специальные потребители и выделенные линии: бак, стиральная машина, электрический котел. Есть и альтернативный принцип размещения, при котором в первую очередь размещаются группы защиты высокомощных и трехфазных потребителей, но этот подход полезен только при построении промышленных и общедомовых сетей с токами на вводе более 100 А. Такая компоновка позволяет подключить несколько вводных автоматов, не разрывая физически жилу вводного кабеля.

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

  1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
  2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
  3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
  4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
  5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
  6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
  7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Монтаж и сборка электрощитка

В состав электрического щита входит сложное модульное оборудование. При необходимости можно самостоятельно провести монтаж, но для начала необходимо узнать, как правильно собирать щиток.

Чтобы разделить работу с электрическими компонентами и установкой корпуса, следует приобретать щит, на котором снимается рамка, и есть рейки DIN.

Есть несколько типов установки электрощитка:

  • крепление на стену;
  • установка в стене.

Рассмотрим второй вариант, так как первый устанавливается просто, на держатели. Перед тем как выдолбить проем в стене, необходимо удостовериться, что она не «несущая» в доме. По правилам в ней нельзя делать монтажные работы.

Электрощиток должен быть на виду. Двери не должны препятствовать к его доступу. По технике безопасности нельзя размещать щит вблизи газовых труб и прочих горючих веществ. Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее – 1,4 м, а расстояние верхнего края от пола не более 1,8 м.

Разметить будущую область поможет строительный уровень. Чтобы соблюсти все размеры, можно приложить корпус к стене, и обвести мелом.  По намеченным линиям делается прорезь болгаркой.

Выдолбить внутреннюю часть поможет зубило и перфоратор. Нужно проверить глубину полученной ниши, вставив в нее корпус электрощитка.

Вначале туда монтируется крепление, входящее в комплект. Затем электрощит. Для креплений делаются отверстия и вставляются дюбели. Монтажной пеной заделываются оставшиеся полости.

DIN рейки выкручиваются из электрощитка, чтобы на них установить модульное оборудование. Если в комплекте нет специальных креплений, тогда нужно просверлить в задней стенке щита отверстия для будущих креплений. Это делается аккуратно, от чрезмерного усилия корпус может лопнуть.

Нормативные документы и правила


Требования к установке электрощитка прописаны в ГОСТ 51321.1-2007 Щиток – распределительное устройство, работающее под напряжением до 1 кВт. Его особенности рассмотрены в гл. 4.1. 7-го издания ПУЭ. Требования к ВРУ в жилом многоэтажном здании прописаны в ГОСТе 51732-2001, а к распредщиткам – в ГОСТе Р 51628-2000. Поскольку квартирный электрический щиток относится к низковольтным распределительным и управляющим аппаратом, требуется обратиться к ГОСТу 51321.1-2007.

Основные требования и правила установки

В ГОСТах и ПУЭ указан правильный способ подключения щитка.

Нормативы отмечают несколько моментов:

наличие комплектной схемы с номиналом автомата защиты, типа и сечения кабеля, установленной и единовременной мощности, параметров защиты оболочки корпуса;
разрешен монтаж модулей, укомплектованных внутри или снаружи паспортной табличкой;
обязательное нанесение знака «Осторожно напряжение» по форме, регламентированной ГОСТ Р 12.4.026;
выбор сечения кабеля для прокладки внутри согласно номиналу защитных автоматов;

подбор изоляции провода, способной выдержать напряжение переменного тока не меньше 660 В;
защита болтовых соединений от вибраций и короткого замыкания тарельчатыми пружинами, контроллерами, пружинными шайбами, наконечниками;
сборка нулевых проводников на шинах N и RE;
подключение REN-провода на RE щитка;
использование клемм для защиты вводного и выводного провода;
выполнение работ при помощи отверток со шлицами под шлиц винтов, инструмента с заизолированными ручками;
маркировка кабеля цветными ПВХ-трубками – синей/голубой (рабочий ноль), желто-зеленой (ноль защиты), красной/коричневой (фаза);
маркировка контактов шин N и RE по порядковым номерам защитных автоматов;
подключение по одному проводнику на зажим шины N или RE;
обозначение отходящих кабелей круглыми (напряжение линий от 1000 В), квадратными (напряжение до 1000 В), треугольными (контрольный) бирками.

Какой корпус надежнее – из металла или пластика


Металлический распределительный щиток в деревянном доме

Квартирный щиток выпускается в металлическом и пластиковом корпусе. Выбор материала зависит от проекта, техзадания на проектирование и финансовых возможностей пользователя.

Электрощит из металла имеет ряд особенностей:

  • надежная посадка на защитный ноль;
  • высокие антивандальные характеристики;
  • хорошие показатели пожаростойкости;
  • устанавливается на улице или в подъезд;
  • влагостойкость класса IP31 – IP54.

Минус металлического корпуса – необходимость заземления. Третий провод понадобится выводить с основного щита питания квартиры.


Пластиковый электрический щиток у двери в прихожей

Пластиковый корпус отличается следующими характеристиками:

  • подходит под дизайн интерьера;
  • можно встраивать в специальную нишу;
  • стойкость к влажной среде;
  • красивая прозрачная или тонированная дверца;
  • отличная пылестойкость.

При плохой изоляции есть риски возгорания пластика и возникновения пожара. В данном случае лучше приобретать короб из текстолита.

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

– 3 фазы

– Напряжение: 380В

– Выделенная мощность: 15 кВт

– Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте – на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Несколько советов

Если вы впервые собираете ящик, то будьте крайне внимательны и соблюдайте наши рекомендации о том, как собрать электрощиток в частном доме 220в. Выбирайте только качественные автоматы, штекеры, разъемы, кабеля. Не экономьте на электропроводке – от нее зависит ваша жизнь, безопасность и комфорт.

  1. Нарисованную ранее схему продублируйте. Одну спрячьте в надежном месте (к примеру, в домовую книгу), вторую наклейте на дверцу щитка. Через год-два вы напрочь забудете, как и что заведено в бокс, поэтому в случае необходимости ремонта придется заново все прозванивать и тратить на это время. Схема детально покажет вам все подключения. Она будет полезна и в том случае, если проводкой будете заниматься не вы.
  2. На каждый автомат наклейте наклейку, подписав, за что он отвечает. К примеру “свет кухня” или “розетка зала”.
  3. Группы проводов, входящие в бокс, объедините по общему признаку и промаркируйте.
  4. После подключения напряжения следите за щитком. Даже если вначале все прошло удачно, то через час-два попробуйте автоматы и кабеля рукой, чтобы понять, не греются ли они. Нагрев говорит о том, что сила тока чересчур большая.

И последнее – периодически заглядывайте внутрь, чтобы определить, не началась ли коррозия, не требуется ли убрать пыль и паутину. Помните, что пыль проводит ток. Следуя нашей инструкции, вы сможете быстро и аккуратно собрать электрический щиток своими руками. Мы рекомендуем создавать схему не только подключения проводов к боксу, но и расположения всех кабелей в квартире (делается покомнатная аппликация с привязкой к константам). Это поможет вам при проведении будущего ремонта или поиске перегоревшего кабеля.

1+

Обсуждение работ по электрощитку совместно с мастером

Мастер должен открыть электрощит в Вашем присутствии. Вы стойте рядом и записывайте, что он делает.
Если у Вас в квартире пробки старого образца, очень рекомендую заменить их на современные автоматы. Автоматы стоят не очень дорого. Работа по замене тоже. Запомните, на этом не экономьте.
Посоветуйтесь со специалистом и предложите ему, чтобы он при установке электрощита поставил Вам не один общий рубильник, а разбил всю электроцепь Вашей квартиры на несколько автоматов. В идеале, у Вас должно быть 3-4 локальных автомата и 1 общий рубильник. Объясню, зачем это нужно. Когда Вы будете делать ремонт, связанный с электрикой, то отключать электричество сразу во всей квартире очень неудобно. Во первых, у Вас будет полная темнота, и что-то делать при свете свечей — неправильно! В моей статье Какой инструмент выбрать для ремонта квартиры, я рассказал, что в Вашем арсенале обязательно должна быть электрическая лампа-переноска (фонарь, работающий от электросети). Поэтому, будет очень удобно, чтобы один автомат отключал в Вашей квартире одни розетки, лампы, люстры и т. д., а другой автомат отключал другую часть квартиры. Т. е. электричество у Вас должно отключаться по зонам. Тогда, например, меняя люстру в гостиной, Вы отключаете соответствующий автомат, чтобы в гостиной тока не было. Но зато у Вас есть другая работающая розетка, например, в кухне, за которую отвечает другой автомат. Тогда Вы включаете в эту работающую в кухне розетку удлинитель, а в него свою лампу-переноску. Дальше, Вы спокойно идете в гостиную и работайте себе на здоровье при хорошем освещении. Не забывайте, однако всегда при себе иметь пробник, см. статью Провода под напряжением

Любой торчащий оголенный провод проверяйте электрическим пробником.
Если мастер начнет Вас убеждать, что электрощиток для квартиры содержит и так хорошие пробки, и все и так хорошо работает – не слушайте его! Сделайте 3-4 локальных автомата и 1 общий рубильник.
Требуйте от мастера, чтобы при проводке он использовал медные провода с нужным сечением с хорошим запасом на случай перегрузок.
Обязательно, прежде чем отпустить мастера, возьмите лист бумаги и запишите и зарисуйте, какой автомат, какую часть квартиры отключает.
Обратите внимание, что во включенном состоянии у всех автоматов выключатель направлен «вверх». Запомните это.
Убедитесь сами, что когда мастер отключает тот или иной автомат, свет в Вашей квартире отключается то в одной, то в другой комнате, т

е., что монтаж электропроводки в квартире выполнен верно.
Попросите мастера научить Вас, как безопасно можно открыть Ваш электрощит, и в его присутствии, своими руками отключите и включите различные локальные автоматы.
Отключите при мастере общий рубильник – свет во всей квартире должен погаснуть. Снова включите свет.
Если Вы видите, что мастер с большой неохотой все это делает и терпит Вас, доплатите ему немного за эту услугу 100 руб. Это не те деньги, но зато Вы приобретете бесценный опыт, который потом пригодится Вам на всю жизнь.

В общем Вы должны так поэкспериментировать, чтобы когда он ушел, у Вас осталось четкое понимание как можно работать с электрощитом. Это все, что Вы должны знать по электрощиту. Никаких залезаний руками и троганий контактов быть не должно.

Выводы и полезное видео по теме

Видеоролик, показывающий работу по сборке электрощитка «с нуля», – действенная помощь начинающему электрику.

Рекомендуется ознакомиться с видео-инструктажем, чтобы таким способом существенно обогатить личную копилку знаний:

Соорудить электрический щиток своими руками вполне допустимо. Другой вопрос – есть ли в этом смысл, если учитывать разнообразие уже готовой продукции, присутствующей на рынке. Подобрать можно ящик любой конфигурации – под самые разные строительные проекты.

Но чтобы качественно и правильно выполнить сборку щитка, включая монтаж автоматов, счетчика, выключателей и прочего оборудования, нужны знания и немалый электромонтажный опыт.

Как рассчитать количество мест в электрощите

Рациональный подход при проектировании распределительного щита, в первую очередь, подразумевает грамотный расчёт количества мет под устанавливаемое оборудование. На практике в этом нет ничего сложного, поскольку все современные компоненты электрических щитов имеют строго унифицированные размеры.

За единицу измерения здесь считается один модуль. Эта площадь равна месту, которое занимает автоматический выключатель с одним полюсом. Его ширина равняется 17 с половиной сантиметров. Данный стандарт является международным и подходит для любых современных электротехнических компонентов.

Для удобства проведения расчётов предлагаем вам таблицу с основными компонентами, которые могут потребоваться в распределительном щите.

Таблица размеров модулей:

Пример простого расчёта для распределительного щита

Для практического понимания, как проводятся подобные расчёты, приведём небольшой пример для простого щитка распределения в квартире или частном доме.

На рисунке размещена схема, в которую включён счётчик электрической энергии. По условиям нашей задачи ввод основной линии выполнен при помощи кабеля ВВГнг сечением – 3*6 квадратных миллиметров. Теперь проведём подсчёт установленных в щите модулей и занимаемого ими места:

  • на входе автоматический выключатель с двумя полюсами = 2 модуля;
  • далее установлен счётчик электроэнергии = 6 модулей;
  • после счётчика два УЗО = 4 модуля;
  • автоматические выключатели с одним полюсом в количестве шести штук = 6;
  • нулевые шины, предназначенные для двух УЗО = 2.

Подведём итоги суммировав все модули и получим – 20 мест и это для простейшего щита распределения. Поскольку все специалисты рекомендуют закладывать в расчёты определённый запас, на случай установки дополнительных компонентов, понимаем, что корпус для щитка надо приобретать, как минимум, на 24 места. Желательно это значение увеличить до 40, чтобы впоследствии не столкнуться с проблемой нехватки места.

Схема небольшого щита распределения.

Несколько слов про УЗО

При проектировании и монтаже важно помнить ещё об одном моменте – включение в схему УЗО. Эта аббревиатура расшифровывается как – устройство защитного отключения

Как и автомат УЗО является устройством защиты, но намного более чувствительным.

Автоматические выключатели рассчитаны на работу с короткими замыканиями в сети. Ток при таких нагрузках может достигать сотен ампер. Однако даже пара десятков миллиампер могут пагубно сказаться на человеческом здоровье. УЗО защищают именно от таких неприятностей.

Например, ребёнок засунул в розетку посторонний предмет, и ток будет мгновенно отключён. Плюс к этому необходимо добавить вид заземления в квартире. Уже повсеместно используется система с тремя фазами и нолём (международный стандарт TN-C). УЗО в такой системе является единственной и надёжной защитой от перегрузок.
