Что такое узел коллектора в отоплении
Коллектор представляет собой узел из пластиковых (реже-металлических) труб, вентилей, манометров, клапанов, фитингов и остальных вспомогательных узлов. Коллектор предназначен для перемешивания теплоносителя, поступающего из разных отопительных контуров, и дальнейшего распределения по ним же. В результате смешивания температура жидкости выравнивается, соответственно, температура в отапливаемых помещениях остается постоянной и стабильной.
От правильной сборки коллектора зависит качество работы системы теплых полов.
Принцип работы любой системы отопления известен – нагретый теплоноситель после прохождения по всем контурам и трубам остывает, и под действием циркуляционного насоса или естественной циркуляции снова поступает в коллектор, где смешивается через трубу обратного хода (обратку). Пропорции нагретого и остывшего теплоносителя регулируются специальными клапанами, его температура контролируется тепловыми датчиками, датчиками погоды и датчиками давления. Если система отопления слишком протяженная или планировка дома не позволяет организовать естественную циркуляцию, то в коллектор включается циркулярный насос.
Обычно в квартире или в доме к котлу подключаются радиаторы, иногда самодельные регистры. В любом случае, температура теплоносителя в радиаторах должна быть в пределах 70-950С. При подключении системы «теплый пол», что часто делается в современных квартирах, температура теплоносителя не должна превышать 30-550С. Согласно санитарным нормам, максимальная температура теплого пола должна быть не больше 300 С, иначе напольное декоративное покрытие (линолеум, МДФ, ПВХ плитка) будет коробиться, воздух в помещении будет пересушенным, и ходить по горячей поверхности не очень комфортно.
Поэтому в таких случаях в систему включается коллектор – ведь разница температур в центральной системе отопления и в системе «теплый пол» существенная, а котел выдает только одно значение температуры. Еще одна причина установки коллектора – теплый пол имеет большую протяженность труб. Следовательно, общее давление в системе упадет. Для поддержания давления на требуемом уровне необходимо устанавливать циркуляционный насос, который входит в конструкцию коллектора.
Роль коллектора в системах напольного обогрева
Коллектор – это элемент, без которого не обойдется напольное отопление, к нему присоединяются все трубопроводы от греющих контуров. Поскольку температура теплоносителя, подаваемого в сеть из котельной, слишком высока для работы теплых полов, то совместно с коллектором всегда работает смесительный узел, обеспечивающий температуру воды в пределах 40—45 ºС.
Чтобы понять, как работает весь узел, разберем устройство коллектора подробнее. Он состоит из двух горизонтальных трубок, подключаемых к подающей и обратной магистрали. Корпус и детали коллектора изготавливают из таких материалов:
- латунь;
- нержавеющая сталь;
- пластмасса.

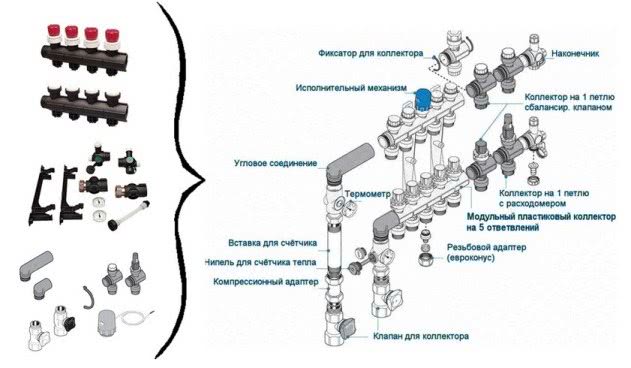

На рисунке ниже представлена детальная схема коллектора теплого пола, обычно в таком комплекте он и поставляется производителями:
На трубке для подачи расположены ответвления с термостатическими клапанами (исполнительными механизмами), на обратке – отводы с датчиками протока. Сверху на термостатах стоят пластмассовые колпачки для ручной регулировки, их закручивание приводит к нажатию на шток и перекрыванию потока. Расходомеры или датчики протока, стоящие на обратной трубке коллектора для теплого водяного пола, служат для визуального наблюдения за количеством протекающей воды и выполнения гидравлической балансировки системы.
С целью контроля за давлением и температурой на коллектор устанавливаются термометр с манометром, а для спуска воздуха – специальный кран. Еще в комплект входят заглушки, отводы, краны и скобы для крепления узла к стене или к металлическим рейкам шкафа. Многие поставщики практикуют полную комплектацию всего узла, где имеется распределительный коллектор в сборе с насосом и двухходовым или трехходовым клапаном.
Особенности отопления с помощью коллектора
Домовладельцы, которые не знают, для чего нужен коллектор в системе отопления. прежде чем рассматривать данное устройство в системе обогрева дома должны ознакомиться с принципом его работы. В отличие от традиционной схемы отопления, предусматривающей наличие одного потока теплоносителя, монтаж коллектора отопления позволяет добиться более равномерного обогрева здания за счет распределения потоков по контурам.
Функции коллектора

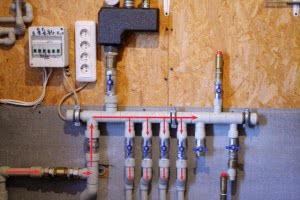

С помощью коллектора в системе происходит разделение общего объема теплоносителя на несколько потоков, которые циркулируют по различным контурам. Количество контуров может варьироваться, поэтому изготавливая коллектор для отопления своими руками, собственник предусматривает определенное количество патрубков для подключения автономных каналов. Обычно на одном коллекторе устанавливают от двух до двенадцати патрубков, но эти параметры могут меняться в зависимости от особенностей системы.
Конструкция коллектора
Конструкция прибора довольно проста, поэтому при наличии инструмента и материалов сделать коллектор отопления своими руками сможет любой мастер с минимальными навыками работы. Коллектор представляет собой две взаимосвязанные трубы с квадратным либо круглым внутренним сечением. Он подсоединен к системе отопления, а также оборудован патрубками. С помощью запорно-регулирующей арматуры, установленной на патрубках, регулируется расход теплоносителя в каждом контуре.
Особенности конструкции коллектора позволяют дать системе следующие функциональные преимущества:
- стабильность гидравлических показателей;
- равномерное температурное распределение;
- возможность регулировки температуры теплоносителя в каждом контуре;
- высокая ремонтопригодность системы отопления.
Исходя из этого, можно заключить, что коллектор – это полезный и практичный прибор, который сделает систему отопления более стабильной и надежной.
Коллектор можно изготовить самостоятельно и в итоге получить прибор, который оптимальным образом дополнит систему отопления любого здания.
Конечно, коллекторная система отопления двухэтажного дома, городской квартиры или небольшой дачи будет отличаться, однако общий принцип самостоятельного изготовления распределительной гребенки, далее изложенный в данной статье, поможет владельцам различного типа имущества сэкономить деньги и сделать коллектор самостоятельно. Кроме того, владелец дома сможет адаптировать коллектор под нужды отопительной системы.
Проектирование самодельного коллектора
Первым этапом работы по созданию самодельного распределительного коллектора является его проектирование. Грамотно созданный проект существенно упростит работу и позволит создать качественный сварной коллектор для отопления, который оптимально подойдет для конкретных условий эксплуатации.
Перед тем, как собрать коллектор отопления, нужно оценить ряд параметров отопительной сети здания:
- Количество отопительных контуров, в которые нужно подать теплоноситель;
- Количество и параметры отопительного оборудования (мощность, температура нагрева, давление и т.п.);
- Необходимость и возможность дальнейшего встраивания в отопительную систему дополнительных элементов;
- Количество дополнительных элементов системы (насосы, клапаны, запорная арматура и пр.).
Далее нужно внимательно рассмотреть особенности подключения разных контуров к распределительному коллектору:
- Электрические и газовые отопительные котлы можно подводить к коллектору сверху или снизу;
- При наличии циркуляционного насоса в схеме отопительной системы подключать котлы можно только с торца коллектора;
- Врезка бойлеров косвенного нагрева и твердотопливных котлов в коллектор может осуществляться только с торцевой стороны;
- Подача каждого отопительного контура подключается к коллектору сверху или снизу.
Чтобы точно и наглядно видеть, как правильно собрать коллектор отопления, стоит изобразить его проект на бумаге или распечатать, если схема создавалась на компьютере. Наличие четкого изображения с соблюдением масштаба и необходимым количеством элементов дает возможность сверяться при работе для предотвращения монтажных ошибок.
На схеме обязательно нужно проставить размеры каждой детали коллектора. Например, расстояние между подающими и обратными патрубками должно составлять около 10-20 см – отклонения в большую или меньшую сторону усложнят обслуживание устройства. Схожее расстояние должно быть между подающей и обратной частью коллектора.
Основные этапы работы

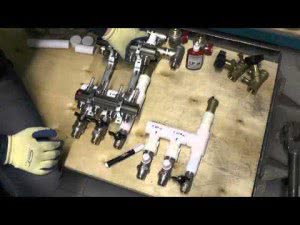

Чтобы изготовить гидроколлектор системы отопления потребуется несколько этапов работ. На первом этапе изготавливаются заготовки – основной корпус и патрубки, из которых будет состоять коллектор для системы отопления дома. Если нет возможности изготовить заготовки самостоятельно – у собственника отсутствует необходимый инструмент или нет под рукой расходных материалов, он может купить готовые комплектующие в строительном магазине, а затем собрать из них коллектор.
На втором этапе работ мастера ожидает сборка заготовок в единую конструкцию. Она предусматривает наличие сварочного аппарата (при изготовлении полипропиленового коллектора потребуется пайка). Если мастер будет самостоятельно спаивать коллектор из полипропилена, то ему необходимо выбирать для конструкции трубы с армирующим покрытием. Они не подвергнутся деформации в процессе воздействия высоких температур и обеспечат коллектору надежность и эффективность.
Заключительный этап работ предусматривает проверку коллектора. Для ее выполнения устройство заливают водой, чтобы удостовериться в его герметичности. Помимо этого, обязательно стоит проверить надежность гребенки под действием давления – для этого необходимо заполнить изготовленный коллектор водой и создать в нем максимально допустимое давление, а затем проанализировать прочность сварных швов. После того как окончена работа по изготовлению коллектора для отопления схема установки прибора используется собственником для его подключения к системе.
Сборка смесительного узла с коллектором
Коллекторный узел может включать в себя и больше: циркуляционный насос, двух- или трёхходовой клапан, термодатчик (см. дополнительно Смесительный узел тёплого водяного пола), как на фото 3 и 4:
фото 3
Cлева модуль подмеса (смесительный узел) с насосом, трёхходовым клапаном; здесь есть также термометр, термостат (белая «коробочка» над насосом). Между модулем подмеса и коллекторами ставятся шаровые краны, чтобы не только отсоединять при необходимости одно от другого, а ещё и для удобства прогонки теплоносителя и удаления воздуха при первом заполнении тёплого пола.
На самом коллекторе установлены расходомеры на подаче и есть гнёзда для сервоприводов на обратке. Если длина труб в петлях слишком разная, то за счет регуляторов протока можно отрегулировать расход теплоносителя.
фото 4
Все элементы смесительного узла имеют накидные гайки, что очень упрощает их соединение между собой. Смесительных узлов много разных комплектаций (принцип работы у всех один), к каждому прилагается инструкция по сборке. Тем не менее, чуть-чуть о соединении смесительного узла и коллектора на конкретном примере.
Итак, купили коллекторы и смесительный узел. Нужны будут гаечные ключи, отвёртки и подмотка с пастой. Допустим, у нас коллектор с гнёздами под сервоприводы и с расходомерами:
Здесь подающий коллектор снизу (на нём расходомеры), а обратный сверху, это учитываем.
Следующая задача – соединить коллектор со смесительным узлом. В нашем примере он состоит из насоса, трехходового клапана, байпаса, накладного реле и соединительных патрубков:
В комплекте должны быть также прокладки и термометр (термодатчик). В том виде, как на фото выше, смесительный узел должен присоединяться к коллекторам слева. Если нужно справа, то просто отпускаем накидные гайки насоса и разворачиваем насос на 180 градусов.
Дальше (в приведённом примере) нужно поменять местами и коллекторы: подающий вверх, обратку вниз, как по идее и полагается им быть. Сделать это легко, нужна только отвёртка и две руки (свои:)).
Между коллектором и смесительным узлом нужно поставить краны (на фото обведены зелёным), и между смесительным узлом и магистральным трубопроводом, подходящим от котла:
Кранов нет в комплекте с данными устройствами, нужно купить отдельно. Прикручиваем краны Маевского и слива (на фото обведены оранжевым). Результат должен выглядеть так, как на фото выше.
Сперва собираем без подмотки, смотрим, что всё меж собой хорошо стыкуется, а только потом уже собираем заново с подмоткой. Помним ещё, что при соединении накидными гайками нужно добавлять резиновые прокладки.
Как балансировать параметры работы системы?
Первичная регулировка контуров теплого пола по расходомерам предусматривает использование специальных балансировочных клапанов. Этот элемент способствует выравниванию давления между контурами для теплоносителя. Термостатические клапаны позволяют осуществлять оперативную регулировку параметров.
Настраивается балансировочное оборудование следующим образом:
- открывается крышка с помощью ключа диаметром 5 миллиметров;
- клапан максимально закручивается;
- устанавливается заданное число оборотов в соответствии с данными предварительного расчета;
- кольцо для стопора закручивается с помощью шестигранного ключа, диметр которого составляет 6 миллиметров.
При отклонении от стандартов технологии вы можете повредить устройство клапанов, что приведет к возникновению проблем в работе оборудования.
Как работает коллектор и для чего он нужен?
Пример подключения коллектора теплого пола.
Конструкция используется для того, чтобы перемешивать теплоноситель, который поступает из различных контуров отопления. В дальнейшем устройство распределяет тепловой носитель по данным контурам. За счет смешивания температура жидкости выровняется. Поэтому температура в комнатах, которые отапливаются, будет стабильной.
Следует знать, что от правильности сборки коллекторной конструкции будет зависеть качество работы системы теплого пола.
Принцип функционирования отопительной системы заключается в следующем: горячий носитель тепла после прохождения по существующим контурам и трубам будет остывать, а под действием насосной конструкции или естественной циркуляции будет обратно поступать в коллектор. В данном элементе теплоноситель смешивается через обратную трубу. Пропорции горячего и охлажденного носителя тепла можно регулировать клапанами. Контроль температуры производится за счет специальных датчиков тепла и давления. Если отопительная система слишком протяженная или в доме нет возможности выполнить естественную циркуляцию, то в коллекторную конструкцию понадобится включить насос для циркуляции.
Стандартный коллектор состоит из следующих элементов:
Схема устройства водяного теплого пола.
- двухходовой или трехходовой смесительный клапан;
- запорные клапаны;
- балансировочные клапаны;
- датчик температуры;
- манометр;
- насос для циркуляции;
- элемент для автоматического отвода воздуха;
- фитинги;
- тройники;
- переходники;
- ниппели.
Понадобятся и некоторые другие элементы для монтажа.
Конструкция функционирует следующим образом: если температура превышает определенное значение, то термоголовка закроет клапан, а горячий носитель тепла будет подаваться в небольшом количестве. В процессе остывания теплового носителя клапан будет подавать больше жидкости. Носитель тепла из обратной трубы подается непрерывным напором, а из трубы подачи — в случае необходимости. Следовательно, средняя температура жидкости будет оставаться на неизменном уровне.
Статья по теме: Дверные замки Mottura: качество, отзывы и цена
Дополнительные приспособления, которые устанавливаются в коллекторы
Схема устройства солнечного коллектора.
Чтобы производить автоматическую регулировку устройства теплого пола, в коллекторную конструкцию можно установить датчики погоды. Если на улице резко похолодает, интенсивность подогрева увеличится. Датчик погоды будет подавать сигналы на включение и отключение котла. Стоит заметить, что регулировка ручным способом является неэффективной. Датчики, которые зависят от погоды, будут проверять температуру несколько раз в минуту. Если появится необходимость, сервоприводы будут проворачивать вентиль в какую-либо из сторон на 5°.
Для того чтобы собрать простейший коллектор, нужно подготовить следующие элементы:
- смесительный клапан;
- ниппель;
- переходник;
- тройник;
- колено;
- муфта;
- насос для циркуляции;
- шаровый кран;
- соединитель коллектора;
- коллектор;
- внешние и внутренние соединители;
- приспособление для отвода воздуха.
Схема вакуумного коллектора.
Многоконтурный коллектор для теплого пола своими руками собрать тоже не очень сложно. Он включает в себя следующие элементы:
- термоголовка с датчиком;
- смесительный клапан;
- муфта;
- гайка;
- тройник;
- ниппель;
- насос для циркуляции с подсоединенными кранами;
- заглушка;
- коллекторное устройство;
- шаровые краны;
- фитинги;
- накидные гайки;
- металлопластиковые трубы.
Если к коллекторной конструкции планируется подсоединять трубы системы «теплый пол», то для их фиксации следует применить фитинги для обжима. Перед фиксацией на трубе нужно сделать неглубокую фаску, чтобы труба могла плотно входить в гнездо для посадки. После установки и подключения коллекторной конструкции к котлу и к отопительной системе понадобится опрессовать трубы и проверить их на работоспособность. Опрессовку следует проводить приблизительно 3-5 часов. В таком случае даже при маленькой течке она сможет проявить себя. Несколько часов система будет прогрета на максимальном уровне. Вся коллекторная конструкция должна быть помещена в специальный шкаф, который устанавливается на стенку вблизи котла отопления или возле места подсоединения к теплому полу.
Стандартные конструкции подобного типа в большинстве случаев рассчитываются на 2-12 контуров. Сегодня в строительных супермаркетах можно найти приспособления различного уровня сложности. Самое простое устройство имеет вид трубы, стандартный диаметр отверстия составляет 1 дюйм, диаметр выходящего канала при этом равен 0,5 дюйма. Подобные элементы в данном случае снабжаются затворками. К подобной конструкции нужно докупить насосное оборудование, клапан для выпуска воздуха и систему контроля. Сервоприводы и термометры устанавливать необязательно. В процессе приобретения или изготовления конструкции для теплого пола своими руками следует руководствоваться собственными финансовыми возможностями. Исходить нужно также из того, какого типа конструкция будет нужна.
Собрать коллекторную конструкцию сможет практически каждый желающий. Для этого следует использовать одну из существующих схем.
Конструктивные элементы
Коллекторный узел для устройства теплого пола состоит из большого количества элементов, которые обеспечивают его эффективную работу. В их перечень входит:
- циркуляционный насос. Устанавливается на трубопроводе подачи. Комплектация системы насосом обеспечивает ее необходимым давлением. Это делает возможным циркуляцию теплоносителя в нужном объеме, что в несколько раз увеличивает эффективность напольного отопления;
Принцип работы циркуляционного насоса в коллекторном узле
- узел подмеса. Это регулирующий клапан, через который происходит подпитка системы горячей водой. Работа данного узла происходит в автоматическом режиме благодаря датчикам температуры. Они регистрируют изменение параметров теплоносителя, после чего дают команду на открытие клапана. Он остается в таком виде, пока температура жидкости не повысится до нужного значения. В качестве терморегулятора используется сервопривод;
Строение узла подмеса для теплых полов
- распределительная гребенка. Представляет собой узел, который комплектуется множественными отводами для подключения водяного контура. На гребенке устанавливаются расходомеры. Они позволяют распределять теплоноситель по разным зонам водяного контура;
Гребенка с расходометрами
- воздухоотводчик. Позволяет удалить лишний воздух из системы, который может нарушать ее нормальную работу. Присутствует в дорогих моделях, которые представляют собой готовый коллекторный узел;
Основные элементы коллектора теплого пола
- метеодатчик. Позволяет производить регулировку температуры теплого пола в автоматическом режиме в зависимости от погодных условий.
Схема подключения метеодатчика в систему теплый пол
Настройка
Как правило, к схеме бывает приложена специальная таблица балансировки, на основе которой можно гребень соответственно двум параметрам: длина контура и отопительная нагрузка.
В таблице связаны номер контура и число оборотов от положения вентиля балансировки – «закрыт». Настраивают гребень так:
- удаляют с вентиля колпачок, служащий для его защиты;
- закрывают вентиль до отказа – для этого используют шестигранный ключ;
- определяют для данного контура количество оборотов;
- отворачивают вентиль на это число;
- аналогично настраивают остальные контуры.
Правильная настройка и подключение коллектора необходимы для продолжительной эксплуатации и эффективной работы системы.
Схема монтажа
Распределительный коллектор состоит из двух частей. В первую поступает подогретая техническая вода, идущая от котла, а во вторую часть возвращается уже остывший теплоноситель, то есть обратка.
- Все части, составляющие гребенку, соединяются с помощью обработки высокими температурами специальным паяльником для пластиковых труб.
- На одну часть коллектора подключается автоматический воздухоотводчик и группа безопасности.
- Подключается кран для аварийного слива воды.
- На вторую часть коллектора помещается кран и воздухоотводчик. Сюда будут подключаться трубы для возвращения охлажденного теплоносителя.
- К обратке подключается циркуляционный насос, который создает давление и теплоноситель начинает принудительно двигаться по трубам и отопительным контурам. Монтируется он ориентировочно к котлу, то есть стрелка на насосе должна быть направлена на котел. Такая установка позволит устройству прослужить намного дольше.
Совет. Чтобы экономить топливо лучше установить после циркулярного насоса трехходовой кранчик.
Места, которые были предназначены для впайки тройника, следует оставить на обеих гребенках и только после точного определения где он будет находиться можно будет приваривать заглушки. Наличие тройника необходимо для того, если в будущем появится необходимость расширение гребенки.
Чтобы техническая вода в системе циркулировала в правильном направлении нужно установить клапан так называемого “обратного хода”.
После завершения монтажа отопительного контура нужно подключить к нему оба коллектора и установить котел в запланированное для него место. Дальше, необходимо вкрутить по одному крану на обе части коллектора. Расширительный бак впаивается со стороны подачи. Завершает монтаж присоединение отопительного котла к коллекторам.
Теплые полы создают в доме особую атмосферу, и к монтажу такой отопительной системы следует отнестись со всей серьезностью. Перед самостоятельной сборкой необходимо тщательно продумать каждую мелочь и пересмотреть различные вариации. Если будет какая-либо ошибка в просчете, то дальнейшая эксплуатация и обслуживание системы в целом станет невозможной и придется все начинать заново.
Нюансы устройства теплого пола без смесительного узла
Главный минус монтажа системы без коллектора – необходимость минимизировать потери температуры теплоносителя на пути «нагреватель теплоносителя – трубопровод» и в самой системе. Также нужно сохранить требуемую температуру на площади пола. Поэтому рекомендуется учитывать следующие требования:
- Утепление стен помещения;
- Укладка теплоизоляции на пол;
- Наличие качественных оконных систем;
- Укладка пола в непосредственной близости от нагревательного элемента;
- Площадь помещения не более 20-25 м2.
Главная и частая ошибка при монтаже такой системы без узла коллектора – попытка установки на слишком большую площадь.
Однако некоторые мастера утверждают, что в ситуации, когда «обратка» в любом случае будет холодной, может спасти установка конденсатного котла. У него высокий КПД и такому устройству не страшны низкие температуры для нагрева.
Схема монтажа теплого пола без смесительного узла
Комплектующие для водяного теплого пола
Сложная конструкция смесительного узла и коллекторной группы дополняется множеством вспомогательных деталей, выполняющих ту или иную роль в регуляции работы теплых водяных полов:
- Управление термостатическим клапаном производится вручную либо автоматически с использованием электротермического привода.
- Гидравлическая балансировка петель напольной системы отопления происходит за счет настроечных клапанов (есть варианты с расходомерами либо без них).
- Обеспечение постоянного давления выполняется с помощью переливного клапана, перенаправляющего лишнюю жидкость в байпас.
- Запорный вентиль балансировки радиатора служит для открытия/закрытия подачи воды между коллектором и отопительной системы.
- Байпас с перепускным клапаном, расширительный бак, предохранительный клапан, а также коммуникаторы и контроллеры отвечают за беспроблемную эксплуатацию водяных теплых полов и непрерывный контроль за работой системы отопления.
Смесительный узел может иметь двух или трехходовые смесительные клапана. Первый вариант считается более надежным, так как позволяет ограничить поступление воды напрямую из котла с помощью балансировочного клапана и термостатических регулировочных узлов. Это сохраняет контур от воздействия кипятка, что особенно ценно при использовании труб из полипропилена.
Конструкция с 3-хходовым клапаном более универсальна в плане рекомендуемой площади обогрева. В отличие от двухходовых узлов, которые не могут обслуживать более 200 м², трехходовой клапан создает оптимальное давление в теплых полах любой квадратуры.
Строение смесительного узла
Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.
Схема на трехходовом клапане
Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.
Принцип работы трехходового клапана
Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.
Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола
После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане
Схема смесительной группы для теплого водяного пола на трехходовом клапане
Работает все так:
- От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
- Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
- В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
- Трехходовой клапан перекрывает подачу холодной воды.
- В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.
Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.
Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода
Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).
Схема на двухходовом клапане
Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.
Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).
Схема смесительного узла на основе двухходового клапана
Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.
Как выбрать коллектор для теплого пола?
Схема коллекторной стабилизации.
Подобная конструкция должна выбираться, исходя из того, какое количество денежных средств возможно потратить на ее сооружение. Кроме того, есть параметр, который обязательно следует соблюдать. Подобным параметром является количество выходов на коллекторе. Данное число будет зависеть от того, какое количество труб нужно подключать к коллекторной конструкции.
Правильно произвести абсолютно точный расчет количества петель получается не во всех случаях. По площади помещения они отличаются друг от друга. В некоторых из помещений может понадобиться монтаж двух петель. Приблизительный расчет количества подобных элементов можно выполнить, исходя из того, что на 1 м² приходится 6,5 м/п трубы. Полученное значение нужно умножить на площадь отапливаемого помещения. Число, которое получилось в итоге, следует сравнить с существующими длинами труб в бухте. Следует заметить, что в некоторых случаях целесообразнее всего сделать несколько петель, чтобы не осталось много лишней трубы от бухты. Можно взять коллектор на один контур больше, а лишний — заглушить.
Шкаф для коллектора
Пункт смешивания и распределения теплоносителей не будет выглядеть эстетично, если его не спрятать в шкаф. Цена на него небольшая и проще его купить, чем мастерить своими руками при отсутствии необходимых инструментов. Конструкции шкафов чаще применяются встроенными, но бывают и наружными.

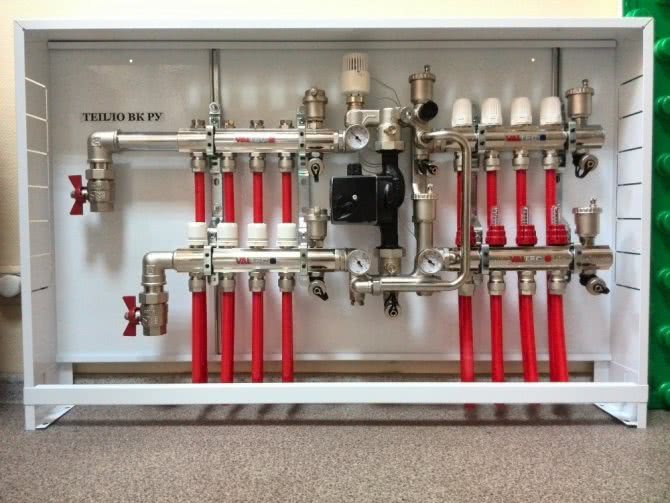

Встроенный шкаф с коллектором
В них предусмотрены отверстия для крепления. Способы фиксации всегда подробно описаны в инструкции
При покупке на это следует обратить внимание
Также важно, где в шкафу расположены отверстия для трубопроводов, и как они соответствуют конструкции коллектора. Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта
Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы
Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта. Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы.
