Лучшие сетевые фильтры для компьютера и бытовой техники: рейтинг моделей 2019–2020 года (топ-10)

Рейтинг лучших сетевых фильтров

Ремонт — что делать, если кнопка сетевого фильтра сломалась

Если при включении кнопки сетевого фильтра начинают раздаваться посторонние звуки, которые сопровождаются запахом плавящейся пластмассы, устройство следует сразу же обесточить. Далее нужно разобрать сетевой фильтр и проверить состояние контактов на выключателе.

Для этого понадобятся следующие инструменты:

• паяльник,
• крестовая отвертка,
• тестер,
• наждачка-нулевка.

Если контакты прогорели, то показания тестера это подтвердят (в данном случае напряжения на выходе с кнопки в положении «Вкл.» не будет). Чтобы почистить контакты, выключатель нужно:

1. Разобрать корпус сетевого фильтра, открутив монтажные винты;
2. Выпаять кнопку и извлечь из корпуса фильтра. Кнопку удерживают в корпусе пластмассовые зажимы, которые следует аккуратно отжать.
3. Разобрать. Для этого нужно отсоединить клавишу, подцепив ее плоской отверткой.
4. Достать контакты и очистить от черного нагара.
5. Собрать кнопку. После этого кнопку собираем в обратной последовательности, устанавливаем на место и припаиваем.

С заземлением или без

Ответ на вопрос, покупать сетевой фильтр с заземлением или без, зависит от типа подключаемого оборудования. Например, для стиральной машинки или другого мощного устройства существует опасность пробоя напряжения на корпус. Такой технике понадобится сетевой фильтр с заземлением. Для холодильника, для ИБП, для бытовой техники можно выбрать более простое устройство. Однако стоит учитывать режим его эксплуатации. Если не предусматривается защита от пробоя, перенапряжения, можно купить любое устройство.

Однако в случае покупки устройства для защиты от аварийных ситуаций (перенапряжение, пробой грозовым разрядом и так далее) неверный выбор способен нести опасность. В качестве примера можно рассмотреть модель Pilot BIT. Его модификация в черном корпусе, фильтр с заземлением, в домах с розетками без заземления может вызвать аварийную ситуацию. Схема замыкания варисторов инициирует попадание напряжения на корпус, возникновение опасности электротравмы. Модификация S в белом корпусе рассчитана на розетки без заземления. В случае возникновения аварийной ситуации при грозовом пробое фильтр не сможет защитить подключенные устройства. В сети с заземлением такая модификация имеет ключевой недостаток в виде отсутствии развязки между сети дома с заземлением и соответствующего контура электронных приборов.

Фильтр или стабилизатор

Чтобы выбрать устройство, нужно определиться, какие перед ним будут стоять задачи

Чтобы определить, какой вариант подходит лучше всего, необходимо ознакомиться с положительными и отрицательными сторонами устройств.

Стабилизатор напряжения, в отличие от удлинителя с установленным предохранителем с защитой от скачков напряжения, имеет сложную многоступенчатую систему. Некоторые модели способны в реальном времени показывать входящее напряжение и преобразованное.

Если напряжение постоянно понижается (моргает или тускнеет свет), сетевой фильтр не поможет. Современный удлинитель со встроенным стабилизатором входного напряжения способен не только гасить высокие скачки, но и поднимать заметную просадку.

Устройство достаточной мощности можно поставить на весь дом и тем самым обезопасить все электроприборы. В случае с сетевыми фильтрами это невозможно.

При высоких скачках напряжения стабилизатор выполняет плавное отключение. Такой подход помогает сохранить все элементы защиты. В фильтре все наоборот. При резком скачке гарантированно сгорает предохранитель. В итоге приходиться разбирать корпус и производить замену, либо покупать новое устройство.

Для небольших зарядных устройств или недорогой техники подойдут дешевые сетевые фильтры. Они надежно сработают в экстренной ситуации, а также уберут посторонние шумы. Такой фильтр отлично справляется с высокими скачками. Поэтому его лучше ставить там, где нет просадки электросети.

Особенности выбора сетевых фильтров

Первым делом вы должны решить, какой тип сетевого фильтра вам нужен. Начнём с классических моделей. Самая простая состоит из евро-вилки, провода-удлинителя и непосредственно блока с гнёздами под евро-вилки и кнопкой включения-отключения. В данном сегменте выбор производится по следующим критериям:

• количество розеток на блоке (прикиньте, сколько потребителей будет одновременно подключено к вашему сетевому фильтру, и оставьте 1-2 про запас);
• длина провода-удлинителя (примерно рассчитайте расстояние до места, где будет установлено устройство, и прибавьте несколько сантиметров, чтобы провод шел не в натяг);
• выходная мощность (у каждого сетевого фильтра есть максимальная мощность, которую он выдерживает, для случая её превышения существует продуманная защитная система. Не рекомендуем подключать через него крупных потребителей вроде электрочайника, хотя есть устройства и для таких целей).

Также в последнее время популярность набирают сетевые фильтры с USB-разъемами. В наше время все больше электроприборов работает через этот интерфейс, да и возможность зарядить телефон, имея один только кабель, также очень удобна. В данном сегменте кроме вышеперечисленных добавляется еще несколько аспектов:

• количество слотов Universal Serial Bus (аналогично розеткам – лучше иметь 1-2 запасных);
• выходной ток через USB (очень важный показатель, если вы собираетесь заряжать телефон с помощью вашего фильтра: чем больше ток, тем быстрее запитывается).

Лучшие умные сетевые фильтры

Умные сетевые фильтры можно интегрировать в интеллектуальные электронные системы управления домом, чтобы облегчить себе жизнь. Они помогут в нужное время запустить кондиционер, увлажнитель воздуха, бойлер и другую технику. Вот лучшие варианты, доступные для покупки в РФ.

Rubetek RE-3310 с Wi-Fi, 3 розетки, 1.8 м, 10А / 2500 Вт

Рейтинг: 4.9

Возглавляет категорию сетевой умный фильтр с Wi-Fi, поддерживающий управление подключенными устройствами по заданному сценарию. Список действий можно задать как на весь фильтр, так и на каждую розетку в отдельности. Благодаря беспроводной сети Вы можете включать розетки удаленно, запуская по-желанию нужные приборы. Общая нагрузка на фильтр допустима до 2.5 кВт, поэтому он выдержит даже утюг. Три классические розетки и 4 USB удобны для подключения разных гаджетов. Провод ПВС очень гибкий и его длины 1.8 м часто хватает для доступа к разным потребителям без дополнительного удлинителя.

Фишкой сетевого умного фильтра выступает голосовое управление. Вы можете задавать команды по включению приборов в доме и он будет последовательно запускать выбранную технику. Работает сетевой девайс с системами Rubetek и «Умный дом Яндекса». Из отзывов видно, что сопряжение происходит просто и каждому гнезду на 220 В получается присвоить отдельное имя.

Достоинства

• встроенная защита от перегрузки и замыкания;
• поддерживает голосовое управление;
• каждой розетке 220 В присваивается отдельное имя;
• есть отдельное приложение для «ручного» управления.

USB все включаются одновременно и по-отдельности не регулируются.

HIPER IoT PS34, 3 розетки, с/з, 10А / 2500 Вт

Рейтинг: 4.8

Мировой бренд Hiper предлагает сетевой умный фильтр на 4 USB и 3 гнезда 220 В, который работает по Wi-Fi через приложение. В настройках можно устанавливать расписание или вручную управлять подачей напряжения к каждой розетке. Все гнезда имеют надежные защитные шторки и заземлены. Девайс рассчитан на суммарную мощность 2500 Вт, а если ее превысить — сработает аварийное отключение, поэтому пожара не возникнет. Белый выключатель на корпусе позволяет механически обесточить фильтр в случае необходимости или при хакерском взломе системы умного дома.

Это сетевой универсальный фильтр, который совместим со всеми распространенными умными системами. Его можно интегрировать в Google Home или «Умный дом Яндекса». Если Вы пока только набираете комплектующие (периферические устройства), но еще не решили, какую систему будете использовать, возьмите этот фильтр — он подойдет к любой.

Достоинства

• есть защита от перегрузки;
• блокирует короткое замыкание;
• универсален по подключению к различным умным системам управления;
• интуитивно понятное приложение.

высокая стоимость.

DIGMA DiPlug Strip 40, 4 розетки

Рейтинг: 4.7

Завершает категорию сетевой умный фильтр от Digma, обладающий четырьмя розетками на 220 В и 4 для зарядки различных девайсов через USB. Вытянутый корпус можно закрепить на стене при помощи 4-х отверстий в задней крышке. Классический белый цвет одинаково хорошо смотрится как в офисе, так и в домашней обстановке. На товар выдается гарантия 1 год. Прибор подключается к Wi-Fi и управляется удаленно посредством приложения с интуитивно понятными настройками.

Эту сетевую модель мы выделили как лучшую по соотношению цены и качества. Она стоит на 500-1000 рублей дешевле конкурентов, но ничем не уступает по характеристикам. Еще одним преимуществом фильтра служит совместимость с умным домом Mail.ru.

Достоинства

• протокол связи Wi-Fi;
• работает даже с не очень распространенными системами;
• 4 порта USB;
• более доступная стоимость.

Что лучше

Итак, переходим к основному вопросу статьи. Конечно, стабилизаторы напряжения предпочтительнее. В отличие от простой схемы защиты у сетевых фильтров, у стабилизаторов она не только сложная, но и многоступенчатая, что является своеобразной гарантией. Это первое.

Второе – сетевой фильтр с пониженным напряжением не справляется, он на это никак не реагирует. Стабилизатор напряжения сети выравнивает данный показатель до номинального. И это большой плюс, особенно для тех бытовых приборов, которые от низкого напряжения сети выходят из строя.

Третье – при высоком напряжении стабилизатор плавно отключит подающую сеть. У сетевого фильтра обязательно сгорит предохранитель. При этом отключение будет резким. Конечно, придется заменить сгоревшую деталь.

Четвертое – сетевой фильтр стоит дешевле любого стабилизатора. К тому же это удлинитель, через который можно подключить большое количество потребителей.

Пятое – стабилизатор можно установить как на один бытовой прибор или на несколько, так и на весь дом в целом. Вторая позиция невозможна с фильтрами.

Особенности выбора сетевого фильтра – советы редакции Zuzako

Выбирая сетевой фильтр и/или удлинитель для бытового использования или подключения офисной техники, рекомендуется обращать внимание на следующие параметры:

• уровень защиты;
• наличие термозащиты;
• максимально допустимая нагрузка;
• показатель компенсации импульса;
• количество, тип и особенности расположения розеток;
• длина провода и возможность его компактного размещения;
• дополнительные параметры.

Охарактеризуем перечисленные критерии более подробно.

Уровень защиты

Один из основных параметров, на который следует ориентироваться при покупке фильтра. Как правило, уровень указан непосредственно на изделии (упаковке) и для удобства пользователей разбит на три категории:

• Essential (минимальный, базовый). Сглаживает небольшие перепады напряжения, имеет самую простую защиту от КЗ. Используется для подключения бытовой и кухонной техники, электроинструмента небольшой мощности, осветительных приборов и т.п.
• Home/Office (средний, расширенный). Наиболее распространенный тип сетевых фильтров. Имеет оптимальное сочетание стоимости и уровня защиты. Предназначен для компьютеров, оргтехники,телевизоров и другой чувствительной электроники.
• Performance (максимальный, профессиональный). Имеет наиболее высокий уровень защиты от всех возможных помех, начиная от грозозащиты и заканчивая перегревом контактов. Некоторые имеют встроенные блоки бесперебойного питания. Используется для подключения высокочувствительной лабораторной электроники и дорогостоящей офисной техники.

Терморазмыкаель (термозащита)

При низком качестве электрического тока катушки сетевого фильтра постоянно работают в усиленном режиме. Если при этом используются все розетки, то возможен перегрев устройства. Термический размыкатель отключает оборудование при достижении пороговых значений температуры. У бюджетных моделей это биметаллическое реле, у более дорогостоящих – термосенсор под управлением микросхемы.

Максимально допустимая нагрузка

От этого показателя зависит возможность подключения к фильтру нескольких мощных устройств. К примеру, большинство офисных (бытовых) моделей имеют предел допустимой нагрузки 2,2 кВт. Это позволяет подключить к одному фильтру компьютер и всё необходимое для работы периферийное оборудование, суммарная нагрузка от которого не превышает 10 А. (10 Ампер × 220 Вольт = 2,2 Киловатта).

Показатель компенсации импульса

Основная задача устройства компенсации импульса – это защита от скачков напряжения. Чем больше этот показатель, тем шире диапазон сглаживания. Такая функция крайне необходима для старых электросетей. Параметр указан в килоджоулях (кДж).

Количество, тип и особенности расположения розеток

Наиболее распространёнными являются сетевые фильтры на 5-6 розеток. Они оптимальны для подключения домашнего или офисного компьютерного узла: системного блока, монитора, колонки, МФУ/принтера, резервной – для зарядки. Бытовые фильтры-удлинители обычно имеют 3 розетки.

Розетки расположены, как правило, в один ряд. Иногда одна из них находится на некотором отдалении, что удобно, если необходимо подключить вилку с габаритным сетевым адаптером. У многих изделий премиум-класса розетки располагаются в два ряда, что делает устройство более компактным.

Не так давно появился и стремительно набрал популярность новый класс устройств – фильтры на одну розетку без кабеля. Они используются для обеспечения безопасного подключения одного устройства, к примеру телевизора, котла отопления и т.п. Компактные размеры делают использование подобных устройств более удобными.

Длина провода и возможность его компактного размещения

Выбор длины провода сетевого фильтра зависит от конкретных требований покупателя. Наиболее распространёнными считаются короткие удлинители на 1,2 и 1,8 м. Немного уступают им в популярности 2-3 метровые. Фильтры с длиной кабеля 5 м встречаются довольно редко. У классических удлинителей, использующихся за пределами помещений, длина кабеля может составлять от 20 до 30 м.

Дополнительные параметры

В качестве дополнительных параметров можно рассматривать следующие функциональные возможности и приспособления:

• защитные шторки устанавливаются на отверстия розеток, предотвращают попадание внутрь пыли и защищают от детских шалостей;
• интерфейс для подключения телефонных и телевизионных линий, локальных сетей и внешних интернет-каналов;
• отдельные кнопки отключения на каждую розетку;
• крепежи и проушины для возможности вертикального закрепления.

Типы устройств защиты

Виды сетевых фильтров различают как по количеству обслуживаемых фаз, так и по наличию заземления и контуру включения варистора. Типы защиты устройств бывают следующими.

1. Защита трех фаз. Такой сетевой фильтр работает с несколькими отдельными наборами варисторов и контуров демпфирования помех.
2. Фаза — ноль. Это самый удобный тип устройства для бытового применения.
3. Фаза — земля, ноль — земля защита. Данные типы приборов используются, если подключенное оборудование выдвигает особые требования к коммутации источника питания для согласования. Или в случае, когда проводка в здании имеет отвод заземления.

Выбор сетевого фильтра обязательно делается в соответствии с характеристиками электропитания в квартире или доме. Так, большинство современных зданий имеют контакт заземления в розетке. Поэтому лучший вариант прибора защиты также должен быть оснащен соответствующей точкой подключения.

По образу работает защита

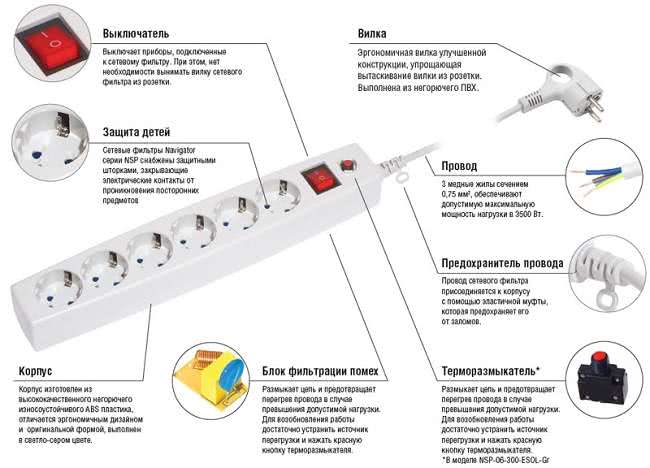

Устройство сетевого фильтра обязательно включает несколько ключевых блоков.

1. Контуры с катушками индуктивности и конденсаторами.
2. Варистор, Водан или несколько. Они могут замыкаться по цепи фаза-последняя спица в колеснице или работать с отводом заземления.
3. Контур многоразового предохранителя с отдельной лампой, свидетельствующей о его срабатывании (то есть (т. е.) выполненный как кнопка на сетевом фильтре).
4. Надежный двухконтактный рубильник, прерывающий оба проводника, фазу и ноль питающей сети.
5. Хорошие модели оснащаются термическим предохранителем, защищающим строй от перегрева.

Сегодня можно купить электрический фильтр в целях аудиотехники или телевизора с выключателями на каждую розетку. Это баснословно удобно, позволяет вывести отдельного потребителя из сети без броска напряжения и других нежелательных электрических явлений.

Особенность работы защиты следующий.

1. Гармонические помехи, меняющие кривую синусоиды напряжения, демпфирует гальванический фильтр, построенный на катушках индуктивности и конденсаторах.
2. Броски напряжения от бога верхней планки рабочего диапазона гасятся варистором. Этот элемент отчетливо меняет сопротивление на очень маленькое при превышении нормированного показателя. В резкой форме говоря, варистор создает короткое замыкание, преобразуя возникающие токи в нехолодно. На корпусе прибора указывается значение энергии в Джоулях, которое спирт способен рассеивать.
3. При превышении максимального уровня рабочего тока срабатывает многоразовый стопор. Он скрыт за небольшой круглой кнопкой на корпусе. В сетевых фильтрах используются быстродействующие предохранители, потому подключенная техника выживает при аварийных ситуациях с большой вероятностью.

Не фунт изюма! Именно наличием отдельных контуров с защитой от перенапряжения и нейтрализацией помех сетной фильтр отличается от удлинителя. У них есть только одна сходная толстый намек на тонкое обстоятельство — это многоразовый предохранитель. Однако в большинстве случаев удлинитель с сетевым фильтром имеет больше простое УЗО.

Рейтинг лучших моделей

Ассортимент сетевых фильтров сегодня огромен, свою продукцию в России продают ведущие мировые производители, такие как Англия, Германия, Финляндия, поставляющие качественный товар, а также малознакомые китайские фирмы. Самые современные товары для сетевого контроля напряжения имеют конструкции с предохранителем, встраиваемый термозамыкатель, а также «умный» дистанционный блок управления, с помощью которого устройство можно отключать или включать без провода.

Распространенными стали фильтры с таймером, когда кнопка включения в определенное время активируется в автоматическом режиме. Наиболее удобные модели имеют автономную кнопку с выключателем для каждой розетки – как правило, это бывает достаточно мощный и дорогостоящий тип сетевого устройства. Большинство товаров, встречаемых на прилавках профильных торговых сетей – российского производства. Обзор некоторых топ-моделей сетевых фильтров выглядит следующим образом.

На 3-6 розеток

Самым распространенным вариантом является сетевой фильтр на 3-6 розеток.

PILOT XPro – этот вариант имеет эргономичный корпус необычного вида на 6 розеток открытого типа. Длина проводного кабеля составляет 3 м, фильтр работает под напряжением бытовой электросети 220 В, максимальной нагрузкой для него является 2,2 кВт.

С USB-портом

Современные модели сетевого фильтра обеспечивают защиту устройств с USB-портом во время подзарядки.

ЭРА USF-5ES-USB-W – устройство, выполненное в варианте Б 0019037, оснащено 5 розетками для разъемов европейского типа, в каждой розетке предусмотрено заземление. Конструкция снабжена 2 отверстиями в корпусе, что позволяет закрепить ее на стену. Рядом с крайними розетками на конструкции размещаются 2 USB порта. Длина электрокабеля небольшая и составляет 1,5 м. Сетевой фильтр работает в электросети с напряжением 220 В, при максимальной нагрузке, равной 2,2 кВТ.

Другие

Варианты исполнения сетевого фильтра разнообразны. Существует даже однорозеточный фильтр, который применяется для подключения, например, холодильника на кухне – устройство не занимает много места и успешно выполняет свои задачи. В качестве примера рассмотрим и другие варианты.

CROWN Micro CMPS 10. У этого устройства очень броский и необычный дизайн, который делает фильтр привлекательным. Конструктив устройства довольно широкий и позволяет подключать для подзарядки не только обычные электроприборы или гаджеты, но и телевизионную антенну. В составе фильтра имеется 10 розеток, 2 USB-порта, порт защиты телефонной линии и коаксильный ВМС для защиты телевизионной антенны. Электрошнур сделан на достаточную длину – 1,8 м. Сетевой фильтр работает от бытовой электросети 220 В с максимальной нагрузкой до 3,68 кВТ.

Параметры фильтра

Рассмотрим основные отличия, чтобы выбрать лучший:

1. количество подключаемого оборудования. Число розеток далеко не главный параметр, поскольку следует учитывать критерий максимальной мощности, которую выдержит устройство (измеряется в кВт);

фильтрация дополнительных линий: телефонных, сетевых, телевизионных;

максимальный свободно компенсирующийся импульс (измеряется в кДж). Чем больше параметр, тем больший скачек напряжения сгладится и не дойдет до защищаемого аппарата;

длина провода

От нее не зависит функциональность и работоспособность компенсатора, но важно учитывать заранее, какая длина кабеля нужна для подключения устройств;. терморазмыкатель – защита от перегрева, очень полезна при постоянном компенсировании скачков в тепловую энергию;

терморазмыкатель – защита от перегрева, очень полезна при постоянном компенсировании скачков в тепловую энергию;

мощность. Если должна быть возможность подключения множества аппаратуры одновременно, необходимо выбрать компенсатор с номинальным током нагрузки не менее 10А.

ток помехи импульса или максимально возможный ток. При средней нагрузке должен быть в пределах 3,5-10 кА.

Виды стабилизаторов можно разделить по уровню защиты и принципу работы:

1. базовые – самый простой вид фильтров напряжения, подойдут для маломощных домашних приборов;

продвинутые (средние) – наиболее популярный вид, обладают некоторыми дополнительными функциями и иногда парой портов защиты сетей;

профессиональные – дорогие фильтры с максимальной защитой.

Разница между ними – в цене: чем выше уровень, тем сложнее и дороже компенсирующая плата. Приборы среднего уровня могут поглотить до 960 джоулей, а профессионального – не меньше 2500.

Однако стоит учитывать, что эффективность защиты сильно зависит от заземляющей способности розеток. Например, в старых домах, где в электросети нет заземления или оно плохое, стабилизация импульсов падает в десятки раз, а иногда и вовсе становится бесполезной. То есть, определенную защиту они смогут обеспечить, но необходимость покупки профессионального компенсатора отпадает.

Как подключить обычный и встроенный фильтр

Сетевой фильтр нередко путают с классическим удлинителем. Из общих характеристик у них только внешний вид. Принцип работы у них отличается. Главная задача – поглощение скачков напряжения.

Подключение аналогично включению переходника. Включают в розетку, затем к нему присоединяют нужные бытовые приборы. После того, как бытовая техника будет подключена, включают кнопку на корпусе. При использовании более семи дней, в перерывах его следует вытаскивать из розетки.

Каждая модель имеет свой предельный показатель мощности, на которую рассчитана

Поэтому важно следить, чтобы суммарная нагрузка подключенных приборов не превышала это значение, иначе прибор выйдет из строя

При работе нужно соблюдать правила безопасности:

• нельзя подключать несколько фильтров друг к другу;
• если к фильтру подключен компьютер, то нельзя к нему подключать вентиляторы, кондиционеры и другое мощное оборудование;
• для оборудования с большой мощностью следует покупать отдельный фильтр.

Sven SF-03L

Сетевой фильтр Sven SF-03L имеет классический дизайн. Устройство выполнено в черном цвете. На корпусе присутствует один включатель красного цвета. Прибор рассчитан на максимальную нагрузку в 2000 Вт. Производитель предусмотрел на нем 3 розетки. Длина кабеля сетевого фильтра достигает 3 метров, в конструкции имеется заземление. Отличительной особенностью устройства является наличие световой индикации работы. Функционирует от электросети напряжением до 250 В, а номинальная сила тока составляет 10 А. Габариты следующие: 175х52х40 мм.

Достоинства

• Классический привлекательный дизайн;
• Наличие световой индикации работы;
• Простота использования;
• Доступная стоимость;
• Надежность работы;
• Функция заземления.

Недостатки

• Недостаточная в некоторых случаях длина кабеля;
• Весьма массивный корпус.

Все отзывы от пользователей об этом устройстве являются положительными. Прибор не обладает какими-то явными достоинствами, которые бы его выделяли среди ряда других.
