Qiro-Pro › Блог › Принцип работы 5-ти контактного реле

Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля. Обычно реле имеет 5 контактов (бывают и 4-хконтактные и 7-ми и т.д.). Если Вы посмотрите на реле внимательно, то увидите, что все контакты подписаны. Каждый контакт имеет своё обозначение. 30, 85, 86, 87 и 87А. На рисунке видно где, какой контакт. Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.

В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 замкнут с контактом 87А. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 отмыкается от контакта 87А и соединяется с контактом 87. Вот и весь принцип действия. Вроде бы ничего сложного. Реле часто приходит на выручку во время установки дополнительного оборудования.

Примеры применения реле:

В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.). Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель. Эта схема используется, если у вас «минус» с сигнализации на блокировку выходит при постановке в охрану. Если у вас «минус» с сигнализации на блокировку выходит при снятии с охраны, тогда вместо контакта 87А используем контакт 87, т.е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе.

Инвертируем полярность сигнала (с «минуса» делаем «плюс» и наоборот). Подключаемся к слаботочным транзисторным выходам сигнализации.

Допустим, нам надо получить «минус», но у нас есть только «плюсовой» сигнал (например, у автомобиля положительные концевики, а у сигнализации нет входа положительных концевиков, а есть только вход отрицательных). На помощь опять приходит реле. Подаём на один из контактов катушки (86) наш «плюс» (с концевиков автомобиля). На другой контакт катушки (85) и на контакт 87 подаём «минус». В итоге на выходе (контакт 30) получаем нужный нам «минус». Если нам надо, наоборот, из «минуса» получить «плюс», то маленько меняем подключение. На контакт 86 подаём исходный «минус», а на контакты 85 и 87 подаём «плюс». В итоге на выходе (контакт 30) получаем нужный нам «плюс». Если нам надо из слаботочного отрицательного выхода сигнализации (в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т.д.) сделать хороший мощный «минус» или «плюс», то тоже используем эту схему. На контакт 85 подаём выход с сигнализации. На контакт 86 подаём «плюс». На контакт 87 подаём сигнал той полярности, который нам надо получить на выходе. В итоге на контакте 30 мы имеем ту полярность, которая на контакте 87.

READ Как подключить генератор без машины

Открытие багажника с брелока сигнализации.

Если в автомобиле стоит электрический привод багажника, то можно подключиться к нему автосигнализацией для открытия его с брелока сигнализации. Если с сигнализации выходит слаботочный сигнал на открытие багажника (а чаще всего так и есть), то используем эту схему. Прежде всего, находим провод на привод багажник, где появляется +12 Вольт при открытии багажника. Разрезаем этот провод. Тот конец разрезанного провода, который идёт к приводу, подцепляем к контакту 30. Другой конец провода подцепляем к контакту 87А. Выход с сигнализации подцепляем к контакту 86. Контакты 87 и 85 подцепляем на +12 Вольт. Теперь, при подаче сигнала с сигнализации на открытие багажника, реле сработает и на провод электропривода багажника пойдёт «плюс». Привод сработает, и багажник откроется. Это лишь немногие схемы подключения с использованием реле.

Источник

Виды промежуточных устройств

На заре развития электротехники производились «примитивные» электромагнитные реле. Затем люди поняли, что если поместить контакты в вакуум, то устройство прослужит дольше. Так появилось герконовое реле. Далее прогресс пришел к тому, что если исключить из устройства подвижные части, то срок работы увеличится еще сильнее. В результате миру явились твердотельные реле.

Реле твердотельное SSR-10DA

Это лишь малая часть разновидностей этих приборов. Реле существует сотни видов, каждый из которых создан под определенные цели.

Как включить реле

В классическом электромагнитном устройстве есть пара контактов. Они подвижны. Если на них подается ток, то электромагнит прижимает контакты друг к другу и управляемая цепь замыкается. Такие релейные приборы включаются, если подать на них управляющее напряжение. Обычно именно они и выполняют функцию промежуточных.

Существуют и герконовые реле (геркон, герметичный). Конструкция представляет 2 контакта, помещенных в герметично запаянную стеклянную колбу. Они включаются, если попадают под действие магнитного поля. Проверка такого прибора производится с помощью постоянного магнита. Его необходимо поднести на расстояние 5-15 мм.

Виды реле устройств:

  1. Твердотельные реле успешно применяются в роли промежуточных. Для включения на прибор необходимо подать управляющее напряжение. В отличие от электромагнитных, в твердотельных устройствах нет подвижных частей.
  2. Тепловые реле встречаются в чайниках, утюгах, термопотах и автоматических выключателях (тепловой расцепитель). Тепловые устройства замыкают контакты при определенной температуре.
  3. Реле времени. Для включения необходимо, чтобы прошел определенный промежуток времени. Устройство предназначено для отложенного запуска электрических агрегатов. Классический пример — «крутилка» в советских стиральных машинах. Заводится механизм, и реле отсчитывает время до выключения двигателя. При этом слышен характерный треск.

Существуют другие устройства, срабатывающие на иные типы внешнего воздействия. Они выступают чем-то вроде органов чувств в мире электроники. Такие приборы реагируют на:

  • изменение давления (высоты над уровнем моря);
  • снижение (увеличение) температуры, влажности;
  • появление магнитного поля;
  • изменение положения в пространстве;
  • наличие света, звука, вибрации.

Конструктивные особенности и крепеж

Приборы старой модификации крепились в электрический щит болтами. Крепеж неудобный. Болты постоянно вываливаются из рук. Монтаж реле тратит много времени. Современные модульные устройства производятся с крепежом на дин рейку. Они часто выпускаются с колодкой. При выходе прибора из строя не нужно отключать провода. Достаточно вытащить его из колодки и заменить новым.

Дополнительная информация. Колодка выполняет те же задачи, что и розетка. В нее вставляется устройство. Колодка имеет нужное число контактов. При необходимости достаточно заменить только само релейное устройство. Колодка остается на месте. Такое техническое решение экономит время на ремонт и обслуживание электрических щитов.

Существуют особенности и в типах корпусов. Они бывают полностью герметичными или открытыми. У некоторых моделей корпус выполнен из прозрачного оргстекла, что позволяет визуально оценить работоспособность. Другие закрыты в прочный металлический, пластиковый или карболитовый кожух, что защищает от воздействия внешних факторов.

Время переключения контактов

В большинстве случаев выдержка времени не учитывается. Но если прибор используется в системах релейной защиты, без этого параметра не обойтись.

Временем срабатывания называется интервал между подачей на управляющую катушку напряжения и полным замыканием управляемых контактов. Для небольших маломощных промежуточных устройств этот параметр исчисляется десятками или сотнями миллисекунд.

Для полного выключения (размыкания управляемых контактов) требуется некоторое время. То есть управляющее напряжение с катушки снято, но контакты остаются в замкнутом состоянии. Процесс выключения так же занимает десятки или сотни миллисекунд.

Реле прерывателей, светодиоды и звуковой сигнал

В последнее время на многих автомобилях в качестве осветительных элементов в поворотниках стали применяться светодиодные лампы. Попытки наших «умельцев» просто так поменять их на лампочки ни к чему не приводят. Многие совершенно не представляют себе, как функционирует само реле, и абсолютно не имеют понятия, что оно нуждается в небольшой дополнительной доработке.

Доработка реле указателя поворотов

Тот, кто знаком с радиоэлектроникой и имеет опыт сборки радиоприборов, знает, что делать – нужно впаять в прерыватель небольшую электронную плату, схема которой доступна во всемирной паутине. Если навыков общения с полупроводниками нет, то в случае возникновения у вас желания использовать светодиоды вместо обыкновенных лампочек, лучше всего обратиться к специалисту автомобильного сервиса.

Еще интересным решением сегодня можно назвать звуковой модуль для указателя поворотов. В этом случае вместо размеренных щелчков будут другие сигналы. Некоторые умельцы сооружают звуковой сигнализатор самостоятельно, схема довольно проста, да и комплектующие найти нетрудно. Главное – правильно замкнуть его в цепь. Есть, конечно, и коммерческие версии, с таким приобретением вы можете еще и настраивать тип дублирующей сигнализации поворотников. В большинстве новых автомобилей звуковой прерыватель идет в составе базовой комплектации.

Характеристики автомобильного реле

Так как реле призвано работать с высокими токами, то одной из важных характеристик является ток, с которым оно может работать. То есть встречается маркировка 20А, 30 А, 40 А и более

На этот показатель необходимо обращать внимание при подборе реле для нагрузки известной мощности. Ведь такие большие токи при бортовом напряжении в 12 вольт на самом деле выдают не такую уж большую итоговую мощность

То есть если у нас лампы на фарах по 55 Вт, то в сумме 110 Вт. По формуле P=U*I, получается ток 110:12=9,1 А. В итоге получается, что одно реле может разом коммутировать 2 группы фар, не более. Если это целая «люстра» то ток реле выбираем исходя из мощности нагрузки, используя формулу выше… Пример приведен.

Как проверить работу автомобильного реле

Осталось упомянуть о том, как же проверить реле. Самое простое, о чем уже говорил, это услышать звук срабатывания. Если он есть, то реле, скорее всего, ни причем в вашей неисправности. Однако «слова скорее» всего здесь не случайны. Контакты реле могут вполне подгореть, в итоге реле перестанет коммутировать цепи, то есть выполнять свои основные задачи. Проверить отсутствие сопротивления можно как никогда использованием тривиального мультиметра. Ставим на прозвонку сопротивления и проверяем. На катушке несколько Ом, на группе контактов и того меньше 0-1 Ом. Собственно теперь вы знаете куда больше, чем до того как начали читать эту статью, осталось лишь все еще раз повторить в видео.

Как правильно подключить 4 контактное реле. Как правильно подключить. Kak-PravilnoDelat

Я тоже думаю, что ничего сложного тут нет.
Эти элементы используют для защиты управляющих цепей от перегрузок возникающих в момент размыкания цепи катушки реле. Клемма которая расположена в другом направлении относительно остальных — это 30 или 87? Я не рекомендую подключение ДХО по такой схеме.
В данных схемах реле включается последовательно с сигнальными лампами через переключатель поворотов. При управлении штатным органом для разблокировки, кнопка или геркон не нужны, диод D2 необходим.
Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Если нам надо из слаботочного отрицательного выхода сигнализации в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т.
Краткий обзор отечественных стандартных реле в корпусах как изображено ниже на фотографии. На авторство не претендую, но до этого додумывался сам.

Реле электромагнитное 12V 4-х контактное с кронштейном АВАР


Чем ниже сопротивление контактов, тем меньше теряется напряжения на них и меньше нагрев. Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает.

В некоторых случаях значительно снижается уровень громкости звука, сопровождающего работу прибора. Схема реле содержащее диод и подключение его обмотки: При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. Часто эти диоды устанавливают в разъеме, ответная часть — колодка или soket в который вставляется реле. Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления. Такое реле для управления использует постоянное напряжение от 3 до 32, а коммутирует переменное от 24 до В с током до 10 А.

Данная статья пригодится всем любителям доработок тюнинга в части электрооборудования автомобиля. Когда включается сигнал поворота, происходит замыкание цепи.
Как работает и устроено 5 — ти контактное реле

Звуковой сигнал от Волги на ВАЗ 2110

Установить сигналы от Волги в ВАЗ 2110 можно различными способами. По разному можно не только закрепить Волговские рожки, но и выполнить их подключение. Звуковые сигналы от Волги бывают старого и нового образца. Разницы большой нет, немного тональность другая, но это на любителя..

  • Сигналы Волга-3110 (22.3721/221.3721) (высокий, низкий тон). Цена 270р
  • Сигналы Волга, РАФ С302/303Д (высокий, низкий тон). Цена 430р

Уровень звукового давления 105-118 Дб.


Установить Волговские сигналы в ВАЗ 2110 простой заменой не получится. Все дело в том, что к штатному сигналу подходит два провода: «Минус», который подается с кнопки на руле, и «Плюс», который подходит постоянно (который питает еще и вентилятор радиатора). А для работы Волговских сигналов нужен всего один провод — «Плюс», т. к. «Масса» подается через корпус (от крепления их к кузову автомобиля). Кроме того, речь идет и о разных потреблениях тока:

  • Штатные сигналы по паспорту потребляют не более 5А (на замерах не больше 3,5А)
  • Волговские сигналы 8А каждый (Итого 16А)

Именно поэтому, чтобы подключить сигналы от Волги в десятку нужно использовать 4-х контактное реле (например, 904.3747-10) Реле можно установить:

  1. Внутри салона в блоке предохранителей.
  2. Под капотом (в этом случае реле нужно изолировать, чтобы не попала влага)

Рассмотрим оба варианта подключения на примере:

Как подключить сигнал Волги

Штатные звуковые сигналы автомобилей LADA потребляют не более 5А, а клаксоны Волги по 7А каждый. В связи с этим для их подключение необходимо использовать 4-х контактное реле. Схема подключения сигнала Волги универсальная для всех автомобилей:

Перед началом работ рекомендуется отключить минусовую клемму с аккумулятора. Все провода укладываем в гофру. Реле размещаем в защищенном от влаги и грязи месте. Весь процесс также показан на видео:

Про гарантию. В случае самостоятельно доработки автомобиля в части электрики есть вероятность в отказе от гарантийного обслуживания автомобиля. Поэтому установку сигналов от Волги следует выполнять в сервисном центре, где будут готовы после подключения предоставить документ, подтверждающий качество работы. Также можно обратиться с такой доработкой к официальному дилеру.

А вас устраивает работа штатного звукового сигнала на модели LADA? Готовы ли вы устанавливать клаксон от Волги? Напомним, ранее мы рассматривали другие способы, которые позволяют сделать эксплуатацию автомобиля более комфортной. Например, установка кронштейна крышки бензобака или как сделать выкидной ключ зажигания.

Ключевые слова: безопасность lada xray | безопасность лада веста | безопасность лада ларгус | безопасность лада гранта | безопасность лада калина | безопасность лада приора | безопасность 4х4 | безопасность нива | универсальная статья


Штатные звуковые сигналы ВАЗ 2110 достаточно тихие и порой не хватает их мощности для того, чтобы Вас заметили. Поэтому вместо заводских сигналов можно установить альтернативные звуковые сигналы, например от Волги. Либо установить дополнительный компрессорный сигнал. Перед тем, как покупать альтернативные звуковые сигналы убедитесь, что уровень сигнала не выше 120Дб, иначе Вы не пройдете ТО. Как сделать звуковой сигнал ВАЗ 2110 громче ? Ну конечно заменить штатные звуковые сигналы на более громкие или установить дополнительные гудки под капот.

Диагностика и ремонт сигнала своими руками

Как проверить и произвести ремонт гудка своими руками? Для диагностики вам понадобится тестер (желательно, чтобы это был цифровой мультиметр, но при отсутствии можно использовать и обычный), обжимные щипцы, пассатижи, канцелярский нож. Приготовьте запасную проводку и сервисный мануал к машине.

Проверка с ремонтом выполняются так:

  1. Проверяется работоспособность предохранителя и реле, надо найти монтажный блок. Более точная схема указана в технической документации, но обычно предохранительное устройство располагается в БП, возможна его установка в приборную панель. Найдя блок, изучите схему, нанесенную на обратную сторону его крышки, чтобы найти предохранитель. Демонтируйте устройство, которое отвечает за работу клаксона и внимательно осмотрите его — если есть разрыв цепи, это говорит о неработоспособности предохранителя.
  2. Но если устройство целое, это еще не значит, что оно работоспособное. Нужно произвести его диагностику при помощи тестера. Настройте на мультиметре режим измерения сопротивления со звуком (если речь идет о цифровом тестере и в нем есть такая функция). Если же у вас аналоговый мультиметр, перед диагностикой вам надо будет произвести калибровку тестера, для этого замкните его щупы друг с другом и регулятором отведите стрелку к нулю. Затем прижмите щупы тестера к контактам предохранительного устройства. Если деталь рабочая, то мультиметр покажет 0 Ом, если же нет, то при отсутствии изменения на дисплее можно сделать вывод, что сопротивление слишком повышенное. Это говорит о поломке предохранителя, устройство надо заменить.
  3. После этого, если предохранитель рабочий, вам надо найти блок реле, которое находится либо в моторном отсеке, либо в салоне авто — воспользуйтесь сервисной книжкой для поиска. Обычно реле располагаются в том же блоке с предохранителями. Наиболее простой вариант проверить работу реле — это поменять устройства местами с другими аналогичными деталями. В большинстве случаев реле являются взаимозаменяемыми, так что если после замены устройства гудок заработал, то можно понять, что причина заключалась в реле.
  4. Также следует проверить выключатель рулевого гудка, для этого также используется тестер. Если на него не поступает питание, то разумеется, кнопка не сможет реагировать на нажатие.
  5. Затем произведите диагностику работоспособности релейного переключателя. Для этого потребуется демонтировать реле и выставить на мультиметре режим замера сопротивления. Один контакт от тестера следует поднести к разъему переключателя реле, а второй подключается к минусовой клемме аккумуляторной батареи. При таком подключении помощник должен нажать на кнопку гудка. В результате на дисплее должны появиться числовые значения. Если же на экране появилась надпись Out of Limits, это свидетельствует о не рабочем состоянии выключателя, соответственно, его надо менять.
  6. Не лишним будет произвести проверку непосредственно клаксона. Как правило, устройство клаксона располагается за решеткой радиатора двигателя, непосредственно перед основным радиаторным устройством. Найдя механизм, нужно определить, какой из выводов положительный, а какой — отрицательный. Чтобы точно это определить, воспользуйтесь техническим руководством. Когда вы узнаете это, подключите клаксон напрямую к аккумулятору автомобиля, это позволит проверить его работу. Положительный контакт подключается к плюсу, отрицательный, соответственно — к минусу. При подключении отрицательного контакта клаксон должен начать работать, если же подключение не дало результатов, то устройство не исправное.
  7. Следующим этапом будет диагностика цепи. Если у вас появились подозрения касательно исправности электроцепи, нужно произвести проверку заземления контура, а также величину напряжения и тока. Определите массу, чтобы точно выявить заземление, для диагностики настройте тестер на замер сопротивления в Омах. Подключите один контакт мультиметра к минусу цепи, а вторым подключитесь к массе. В итоге на экране тестера должны быть продемонстрированы числа — при их наличии проводка целая. На этом этапе надо проверить и состояние контактов. Как показывает практика, часто причина поломки кроется в их окислении, поэтому есть смысл зачистить контакты.

Видео

Монтажная схема для установки противотуманных фар показана в видеоролике, снятом для канала «Любитель Автомобилей».

и так вы собрались поставить противотуманные фары! но не очень понимаете как, вроде в нете инфы по поводу этого много, и схем тоже куча, но предстваим что ППЦ вы не понимаете схемы,

я постараюсь написать очень подробный отчет, что после Любой человек смог подключить их прям возле дома, и не платит никому денги! самое Главное Снимите клемы акумулятора!

буду описывать по своему матизу! но по этому БЖ можно подключить кому угодно! и так начнем! вначале что нам нужно!

1) сами ПРОТИВОТУМАНКИ!

я не фоткал ничего поэтому буду обьяснять на чужих фотках и на листке бумаги! я не ходужник, да это и не важно главное чтоб было понятно!

и так поехали! по ГОСТУ надо чтоб противотуманки вклчались тока с Габаритами, (но это не значит что мы не сможем ездить с габаритами но без противотуманок) тоесть если габариты выключены то кнопка противотуманок будет щелкать в пустую! но когда включете габариты то кнопкой противотуманок можно включить или выключить эти самые противотуманки!

начнем с расположение РЕЛЕ! его можно засунуть куда угодно хоть в общий блок, я не стал мучаться и положил его за приборную понель над могнитолой, поэтому пишу как делал я) снимаем черную (кто не красил) центральную понель, и видим вот такое, вот туда я и кинул реле

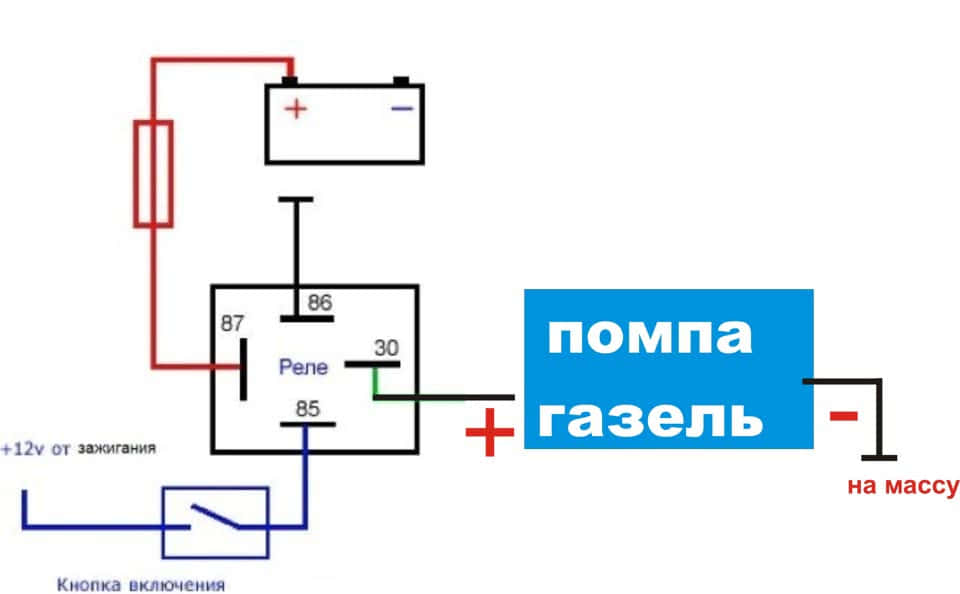

тоесть после этих действий у нас уже есть цепь 12 вольт от габаритов потом кнопка которая разрывает цепь и потом реле 85 контакт)

далее контакт 87 протягиваем через заглушку под педалями и тянем к АКУМУ! незабудьте поставить предохранитель, он ставиться между плюсом акума и реле 87 контакт( предохранитель ставте ближе к акуму) пол пути прошли идем далее 86 контакт реле кидаем на кузов, либо минус (чаще всего черный провод ) было бы неплохо и его на акум протянуть но это не обязательно!

все осталось последнее сами противотуманки,

начнем с передка противотуманки установлены в штатное место, и из каждой фары идет 2-а провода плюс и минус! с минусом как всегда кидайте на кузов, либо соедините 2-а минуса от двух фар и кинте на минус акума)(это без разницы! просто если кидать на кузов то проводов меньше тянуть надо! а вот плюсы от 2-ух фар соедените и тяните в салон через туже заглушку что и плюс на акум, …вытянули? теперь поднимите его наверх к нашему реле так чтоб проводов небыло видно(так же красивее) и подключите его к разьему 30, ну вроде и все пока не собирайте, мало ли что не так! чтоб опять не разбирать! идите накинте клемы на акум…я пока тут подожду) теперь включите габариты и проверте работают ли они! (конечно работают) ну и попробуйте противотуманки, если все работает то можете все прятать и собирать обратно, проверьте чтоб нигде не коротило!и заизолируйте все голые провода)

если противотуманки не работаютприслушайтесь к реле ! оно должно щелкать если не щелкает то вы неправильно подключили разьемы реле! ( вобще желательно проверить все разьемы не в машине а в стороне! тоесть всю эту схему соберите на столе а потом уже зная что куда подключать ставте все в авто)))

Открытие багажника с брелока автосигнализации

Если в автомобиле стоит электрический привод багажника, то можно подключиться к нему автосигнализацией для открытия его с брелока сигнализации. Если с сигнализации выходит слаботочный сигнал на открытие багажника (а чаще всего так и есть), то используем эту схему.

Прежде всего, находим провод на привод багажник, где появляется +12 Вольт при открытии багажника. Разрезаем этот провод. Тот конец разрезанного провода, который идёт к приводу, подцепляем к контакту 30. Другой конец провода подцепляем к контакту 87А. Выход с сигнализации подцепляем к контакту 86. Контакты 87 и 85 подцепляем на +12 Вольт.

Открытие багажника с брелока автосигнализации

Если в автомобиле стоит электрический привод багажника, то можно подключиться к нему автосигнализацией для открытия его с брелока сигнализации. Если с сигнализации выходит слаботочный сигнал на открытие багажника (а чаще всего так и есть), то используем эту схему.

Прежде всего, находим провод на привод багажник, где появляется +12 Вольт при открытии багажника. Разрезаем этот провод. Тот конец разрезанного провода, который идёт к приводу, подцепляем к контакту 30. Другой конец провода подцепляем к контакту 87А. Выход с сигнализации подцепляем к контакту 86. Контакты 87 и 85 подцепляем на +12 Вольт.

Теперь, при подаче сигнала с сигнализации на открытие багажника, реле сработает и на провод электропривода багажника пойдёт «плюс». Привод сработает, и багажник откроется.

Принцип работы

Принцип действия электромагнитных реле

Принцип работы реле 4 контактного или 12-вольтной модели схож. Без подачи напряжения на устройство якорь при помощи возвратной пружины отдален от сердечника.

В момент, когда подается напряжение, по обмотке начинает двигаться ток, магнитное поле которого воздействует на сердечник. Намагниченный элемент посредством преодоления усилий возвратной пружины, притягивает якорь. Его активные контакты перемещаются, размыкаясь или замыкаясь с неподвижными.

После прекращения подачи напряжения ток обмотки пропадает, происходит размагничивание сердечника. Возвратная пружина приводит якорь и контакты в исходное состояние.

Второй вариант установки

Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Тогда никаких предохранителей покупать не нужно. Все, что требуется — это пара новых противотуманок и до 100 сантиметров провода (про запас).

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место крепления оптики. К примеру, на машинах ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство).

Пример использования

Рассмотрим использование релейного модуля для управления пылесосом, но не простым, а подключенным к импульсному монетоприемнику. При получении монет необходимо включить пылесос на определенное время. Нам потребуются следующие компоненты:

  • Плата Arduino Uno -1;
  • Плата прототипирования – 1;
  • Релейный модуль — 1;
  • Монетоприемник CH-926 — 1;
  • Блок питания 12В;
  • Резистор 4.7 кОм – 1;
  • Провода.

Схема соединения элементов показана на рис. 5.

Рисунок 5. Схема подключения вендингового пылесоса

Монетоприемник по получении монеты выдает на выход OUT несколько импульсных сигналов (программируется при настройке монетоприемника). Ловить эти импульсы плата Arduino будет по прерыванию 1. После приема импульсов, плата Arduino, включает реле, к которому подключен пылесос на время, пропорциональное количеству полученных импульсов. По прошествии заданного времени реле выключается. Содержимое скетча представлено в листинге 1. Листинг 1 //******** константы // стоимость 1 пульса — сек #define TIME1 30 // пины подключения #define PIN_RELAY 7 #define PIN_MONEY 3 #define RELAY_ON 0 #define RELAY_OFF 1 // для подсчета количества пульсов int counter1=0; unsigned long timeAllPulse1=1200; // макс. время приема монеты unsigned long timeCount1=0; // включение пылесоса boolean run_cleaner=false; // для подсчета времени работы пылесоса unsigned int time_run=0; // unsigned long millis1=0; void setup() { Serial.begin(9600); // настройка пинов pinMode(PIN_RELAY,OUTPUT); // реле digitalWrite(PIN_RELAY,RELAY_OFF); // выключить // запуск обработчика прерываний монетоприемника attachInterrupt(1,count_pulse1,FALLING); Serial.println(«start!!!»); } void loop() { // истекло время приема монеты? if(pulse1>0 && (millis()-timeCount1)>timeAllPulse1) { Serial.print(«counter1=»);Serial.println(counter1); time_run=time_run+ counter1*TIME1; Serial.print(«time_run=»);Serial.println(time_run); pulse1=0; run_cleaner=true; millis1=millis(); cleaner_start(); } // отсчет времени работы пылесоса if(run_cleaner) { if(millis()-millis1>=100) { millis1=millis(); time_run=time_run-1; Serial.print(«time_run=»);Serial.println(time_run); if(time_run<1) { // выключить cleaner_stop(); run_cleaner=false; } } } } // обработка прерывания монетоприемника — получить кол-во импульсов void count_pulse1() { detachInterrupt(1); counter1++; if(counter1==1) timeCount1=millis(); delay(5); attachInterrupt(1,count_pulse1,FALLING); } // включить пылесос void cleaner_start() { digitalWrite(PIN_RELAY,RELAY_ON); // включить } // выключить пылесос void cleaner_stop() { digitalWrite(PIN_RELAY,RELAY_OFF); // выключить delay(3000); counter1=0; time_run=0; }

Рисунок 6. Схема в сборе

Загружаем скетч на плату и проверяем работу.
