Оглавление
Распространенные схемы подключения
Отличия существуют и в мощности потребителей, которые подключаются через РН. Одним достаточно для питания фазы и нуля. Другие требуют трехфазное питание. Для каждой категории мощности нагрузки необходима соответствующая схема подключения реле. Поэтому принято выделять 3 способа включения этих защитных устройств:
- однофазное РН;
- трехфазное;
- схема подключения через контактор.
Подключение однофазного РН
Схема применяется для подключения потребителей на 220 В. Она пригодна как для квартиры, так и для отдельного устройства.
Первоначально имеется однофазное РН, питающая и отходящая линии. Монтаж схемы производится по нижеизложенному плану:
- Подключается общий нулевой провод. Соответствующая клемма имеется на реле. Она обозначается буквой «N». В зависимости от модели прибора нулевых клемм может быть и две. В таком случае на один контакт подключается ноль от питающей линии, а на другой от отходящей.
- Затем подсоединяется фазный провод отходящей линии. На корпусе прибора эта клемма имеет маркировку «L2», «выход L» или «out L».
- Третий этап — подключение фазного провода питающей линии. Напряжение на нем присутствует всегда и независимо от того, сработало РН или нет. В стандартном электрощите этот проводник идет от выхода прибора учета или дифавтомата.
Схема для трехфазного реле контроля напряжения
Разные модели трехфазных реле контроля напряжения имеют отличающийся набор клемм для подключения проводов. В стандартной комплектации их 8. Клеммы напряжения сети (4 шт.) нужны для подачи в устройство трех контролируемых фаз и нуля. На корпусе прибора они обозначаются L1, L2, L3 и N. Выходные релейные клеммы (4 шт.) используются для подключения последующих устройств защиты и автоматики. Они имеют маркировку «NO» у нормально открытых контактов, и «NC» у нормально закрытых.
Схема подключения собирается в 2 этапа:
К клеммам РН подключаются фазные и нулевые провода питающей линии
Здесь необходимо обратить внимание на максимальный допустимый ток контактов. Как правило, если потребитель трехфазный, то он потребляет большие мощности. Реле должно быть рассчитано на эти значения.
К релейному выходу подключаются последующие устройства
Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».
Реле должно быть рассчитано на эти значения.
К релейному выходу подключаются последующие устройства. Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».
Подключение нагрузок свыше 100 кВт с помощью контактора
Некоторые потребители электроэнергии берут от сети токи в сотни ампер. Никакое РН не способно справиться с такими мощностями. В этой ситуации используют отдельный контактор. Его необходимо соединить с выходным реле.
В этой схеме РН просто контролирует состояние сети и формирует слаботочный сигнал управления для контактора. Его втягивающая катушка подключается последовательно с выходом реле контроля напряжения. Основной ток нагрузки протекает непосредственно через контактор.
Реле напряжения РН-111 и разновидности РН-113, РН-111М
Данное реле в основном применяется в связке с контактором, так как непосредственно подключить через него можно нагрузку не более 16А (3,5квт).
И то если это моножила. Для многожильных с условием последующего обжатия наконечниками НШВИ — лучше всего только 4мм2, иначе жилы попросту не влезут в клеммные зажимы.
Для подключение большей нагрузки (до 7квт) можно приобрести РН-113. Но и его контакты выполнены довольно хилыми, поэтому для прямого подключения нагрузки через реле заявленный номинальный ток лучше поделить в 1,5 раза. Световое индикаторное табло имеется только у марок с буквой М и РН-113.
Индикация начинает отображаться при напряжении от 40В. Погрешность показаний замеренного напряжения в диапазоне от 175 до 350В — 1-2 Вольта.
Классификация реле
При рассмотрении данной темы нельзя не остановиться на видах релейной защиты. Классификация реле представлена следующим образом:
- Способ подключения: первичные (включаются в цепь оборудования напрямую) и вторичные (подключение осуществляется через трансформаторы).
- Вариант исполнения: электромеханические (система подвижных контактов расцепляет схему) и электронные (отключение происходит с помощью электроники).
- Назначение: измерительные (осуществляют замер напряжения, силы тока, температуры и других параметров) и логические (передают команды другим устройствам, осуществляют выдержку времени и т.д.).
- Способ воздействия: релейная защита прямого воздействия (связана механически с отключающим аппаратом) и косвенного воздействия (осуществляют управление цепью электромагнита, который отключает питание).
Что касается самих видов РЗА, их множество. Сразу же рассмотрим, какие бывают разновидности реле и для чего они используются.
- Максимальная токовая защита (МТЗ), срабатывает если ток достигает заданной производителем уставки.
- Направленная максимальная токовая защита, помимо уставки осуществляется контроль направления мощности.
- Газовая защита (ГЗ), используется для того, чтобы отключать питание трансформатора в результате выделения газа.
- Дифференциальная, область применения – защита сборных шин, трансформаторов, а также генераторов за счет сравнения значений токов на входе и выходе. Если разница больше заданной уставки, релейная защита срабатывает.
- Дистанционная (ДЗ), отключает питание, если обнаружит уменьшение сопротивления в цепи, что происходит в том случае, если возникает ток КЗ.
- Дистанционная защита с высокочастотной блокировкой, используется для отключения ВЛ при обнаружении короткого замыкания.
- Дистанционная с блокировкой по оптическому каналу, более надежный вариант исполнения предыдущего вида защиты, т.к. влияние электрических помех на оптический канал не такое значительное .
- Логическая защита шин (ЛЗШ), также используется для выявления КЗ, только в этом случае на шинах и фидерах (питающих линиях, отходящих от шин подстанции).
- Дуговая. Назначение – защита комплектных распределительных устройств (КРУ) и комплектных трансформаторных подстанций (КТП) от возгорания. Принцип работы основан на срабатывании оптических датчиков в результате повышения освещенности, а также датчиков давления при повышении давления.
- Дифференциально-фазная (ДФЗ). Применяются для контроля фаз на двух концах питающей линии. Если ток превышает уставку, реле срабатывает.
Отдельно хотелось бы также рассмотреть виды электроавтоматики, назначение которой в отличие от релейной защиты наоборот включать питание обратно. Итак, в современных РЗА используют автоматику следующего вида:
- Автоматический ввод резерва (АВР). Такую автоматику часто используют при подключении генератора к сети, как резервного источника электроснабжения.
- Автоматическое повторное включение (АПВ). Область применения – ЛЭП напряжением 1 кВ и выше, а также сборные шины подстанций, электродвигатели и трансформаторы.
- Автоматическая частотная разгрузка, которая отключает сторонние приборы при понижении частоты в сети.

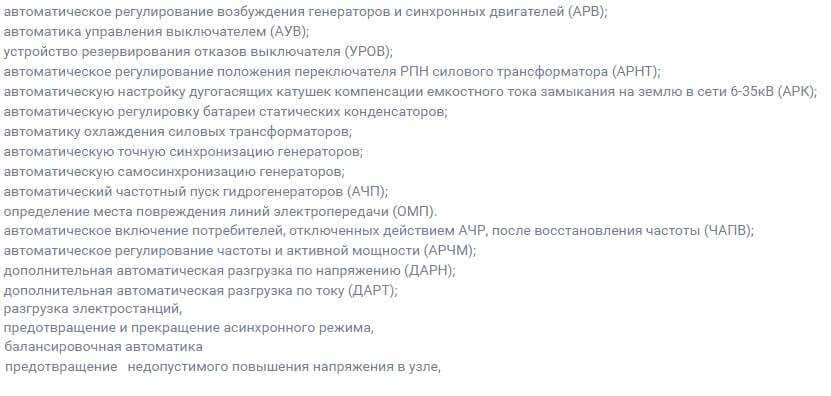

Помимо этого существуют следующие виды автоматики:
Вот мы и рассмотрели назначение и области применения релейной защиты. Последнее, о чем хотелось бы рассказать – из чего состоит РЗА.
Разновидности РКН по другим параметрам
Помимо различий по типу питания эти устройства отличаются по ряду характеристик, определяющих способ их монтажа, и по функционалу.
Тип исполнения и габариты
В соответствии с этим признаком все выпускаемые промышленностью модели РКН делятся на три вида:
- переходники типа «вилка-розетка»;
- удлинители с несколькими гнездами (от одного до шести);
- компактные выключатели, монтируемые на DIN-рейке в щитке.
- Однофазное реле напряжения РН-111М 1Ф НОВАТЕК
- Реле напряжения с вилкой и розеткой
- Удлинитель с реле напряжения
Первые два варианта изделий применяются с целью защиты отдельных электроприборов или нескольких потребителей, объединенных в группы. Они подключаются к обычной сетевой розетке. Приборы третьего типа устанавливаются в электрический щит, в котором монтируются остальные устройства защиты.
Корпуса переходников и удлинители делаются достаточно удобными в пользовании. Производители стараются уменьшить их габариты насколько это возможно, чтобы они не портили своим видом интерьеры помещений.
База и дополнительные функции
Устройство реле напряжения
По внутренней логике работы и электронной начинке все известные образцы РКН делятся на микропроцессорные изделия и приборы, изготовленные на базе цифровых компараторов. Первые из них стоят несколько дороже, но зато обеспечивают более точную и плавную регулировку нижнего и верхнего порогов срабатывания. Большинство из этих защитных устройств изготовлено на основе микропроцессоров и выделяется среди других изделий следующими особенностями:
- наличие двух порогов срабатывания (Umax и Umin);
- использование встроенных светодиодов, вмонтированных в панель прибора – по ним контролируется наличие напряжения на входе и выходе;
- применение жидкокристаллического дисплея, на который выводятся значения допустимых пределов отклонений и действующего напряжения.
Все эти возможности заметно повышают функциональность устройств и упрощают работу с ними при установке в квартире или частном доме.
Как исходно был устроен щиток в подъезде
В щиток (он последний, на 5-м этаже) приходит 3 магистральных фазы, каждая – на свою квартиру. И ноль.
Вот как выглядит этажный щиток в нашей хрущёвке 1979 года постройки:
Этажный щит, кода будет установлено реле напряжения
Состояние нуля в этажном щитке крайне неважнецкое:
Подключение магистрального нуля в этажном щитке
Мой провод в норме, а обгоревший – соседский. Но отгорание вон тех белых «однофазных» нулей не так страшно. Главное – состояние магистрального нуля. Он на фото коричневый, приходит снизу, выглядит нормально. Именно его обрыв очень опасен, причем в любом месте – от подстанции до места его последнего подключения (на фото – черный винт).
Дальше этот ноль подключен к корпусу этажного щитка, то есть, если говорить строго, коричневый провод – это совмещенный PEN проводник, который на фото разделяется на N (белые провода через винтовую клеммы) и PE (выше, прикручен на болт щитка, туда же, куда и желтый провод).
Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции
Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.
В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя
Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана
Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.
Особенности устройства и область применения
Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.
Трехфазное реле напряжения применяют для обеспечения правильной работы:
Систем кондиционирования;
Холодильного оборудования;
В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.
Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.
Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.
Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.
Ассортимент продукции
Трехфазное реле контроля напряжения представлено следующим модельным рядом:
РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;
РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.
РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.
РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.
РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.
РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.
В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.
Где используют реле напряжения
Данное приспособление применяется для контролирования напряжения в электросети, а также для его понижения или повышения. Реле способно работать в бытовых электролиниях, в промышленных сетях для стабилизации работы электрооборудования, а также для защиты электротехники от перепадов напряжения.
Реле может контролировать как одиночное электрооборудование, так и несколько сразу. Также защита может осуществляться полностью всей электролинии.
Реле напряжения применяется в электросетях, имеющих одну или три фазы. Прибор используется для защиты электролиний от обрывов, слипаний и перекосов.
В местах общественного пользования реле работают в кинотеатрах, школах, больницах, компьютерных залах и так далее, при этом защищая приборы от неисправностей.
Описание популярных моделей
Схемы подключения и настройки большинства моделей, предлагаемых отечественными производителями, имеют много общего, отличаться могут только деталями.
Приборы под маркой Зубр
Защитные устройства этой серии включаются схему энергоснабжения двумя способами:
- упрощенное внутреннее подключение;
- совместно с УЗО и защитным автоматом.
В первом случае нагрузка подсоединяется непосредственно к выходу прибора, а во втором цепь контроля замыкается через УЗО и АВ. Такое включение Зубра позволяет защитить линию не только от перепадов напряжения, но и от утечек по току.
Приборы имеют различные варианты исполнений, отличающиеся номинальными токами (25-63 Ампера). Верхний порог срабатывания – от 220 до 280 с шагом 1 Вольт, а его нижнее значение – от 120 до 210-ти Вольт. Время повторного включения в линию варьируется от 3-х до 600 сек. Шаг регулировки – 3 секунды.
Серия РН
РН-111

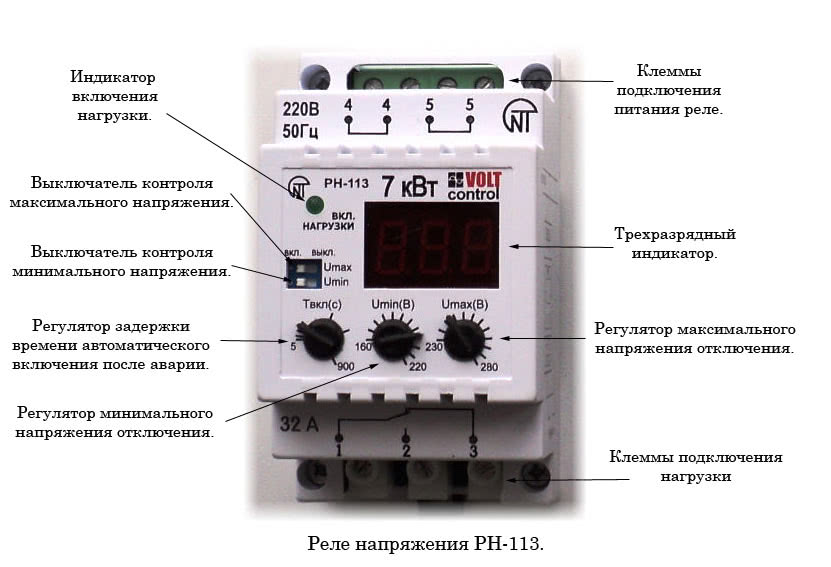

Модель РН-113 включается после электросчетчика и допускает ручное выставление значений нижнего и верхнего порогов срабатывания, индицируемых на встроенном в лицевую панель дисплее. Прибор способен автоматически подключать питающую сеть при восстановлении ее параметров после сильных скачков напряжения.
Для нормальной работы устройств этой серии необходим запас по мощности не менее 20%.
Помимо предельных значений на индикаторе высвечиваются параметры сети при отключении потребителя, а также время, оставшееся до включения. Номинальный ток составляет 32 Ампера; при желании он может быть увеличен за счет установки магнитного пускателя.
Серия УЗМ
Реле напряжения УЗМ-51М
Прибор УЗМ-51М, устанавливаемый сразу после электросчетчика, рассчитан на номинальный ток до 63-х Ампер и занимает сразу 2 модуля на DIN-рейке. Его стандартная ширина – 35 мм. Максимально выставляемая уставка по верхнему пределу напряжения составляет 290 Вольт. Нижний порог срабатывания по перенапряжению равен 100 Вольтам.
Время повторного включения, задаваемое пользователем вручную, может принимать два фиксированных значения – 10 секунд и 6 минут. Приборы серии УЗМ допускается устанавливать в сетях с любой системой заземления: TN-C, TN-S или TN-C-S.
Приборы от
РКН серии V-protektor используются только для защиты от перепадов напряжения. Они рассчитаны на номинальные токи от 16 до 63 Ампер. Верхний порог срабатывания задается в границах от 210 до 270-ти, а нижний – от 120 до 200 Вольт. Время автоматического восстановления включенного состояния – от 5 до 600 сек. Трехфазный прибор V-protektor 38 рассчитан на максимальный ток не более 10 Ампер.
Устройства марки АВВ
Реле напряжения АВВ
Популярные на рынке реле ABB серии CM позволяют регулировать порог срабатывания в широком диапазоне значений (от 24-х до 240 Вольт – в однофазных и от 320 до 430 Вольт в трехфазных цепях). Время восстановления у большинства моделей составляет от 1 до 30 секунд.
Схема подключения 3-х фазного реле напряжения УЗМ-3-63
УЗМ-3-63 является многофункциональным устройством, которое обеспечивает контроль 3-х фазного напряжения в сети. Также оно имеет встроенную варисторную защиту от импульсных скачков напряжения и имеет функцию контроля частоты сети электропитания от автономного генератора.
Схема подключения УЗМ-3-63 довольно проста и ее принципиальный вариант можно найти на корпусе устройства или в его паспорте. Здесь привожу наглядную и более понятную схему подключения 3-х фазного реле напряжения УЗМ-3-63 с автоматическими выключателями, по которой можно понять суть подключения.
Все контакты устройства имеют маркировку на корпусе. Поэтому не видя самой схемы можно понять что и куда подключается. Часто тут смущает то, что выходные фазные контакты имеют маркировку U, V и W, что вводит многих в заблуждение. Как же подключить данное устройство?
На верхние контакты подключается вход:
- N — приходящий нулевой рабочий проводник;
- L1 — приходящий проводник фазы A;
- L2 — приходящий проводник фазы B;
- L3 — приходящий проводник фазы C.
На нижние контакты подключается выход:
- N — отходящий нулевой рабочий проводник;
- U — отходящий проводник фазы A;
- V — отходящий проводник фазы B;
- W — отходящий проводник фазы C.
Вот фото самого устройства УЗМ-3-63. Контакты его поляризованного реле рассчитаны на длительное протекание через них максимального тока 63А. Если ваша нагрузка будет потреблять больший ток, то это реле уже вам не подойдет или придется его включать через мощный контактор.
Варианты комплектации щитков могут быть разнообразны, но суть подключения устройства всегда остается одинаковой.
При использовании УЗМ-3-63 помните, что во время отключения нагрузки нулевой рабочий проводник не коммутируется, т.е. не разрывается. Здесь разрываются только фазные проводники.
Регулировка уставок устройства производится в ручную с помощью трех специальных переключателей. Ими выставляются пределы высокого и низкого напряжений и время задержки повторного включения.
Световая индикация реле интуитивно понятная. Рядом со всеми индикаторами на корпусе находятся их обозначение.
Кто-то вместо 3-хфазного реле УЗМ-3-63 использует три однофазных УЗМ-51М. То есть на каждую фазу ставят по одному однофазному реле. В принципе этот вариант имеет право на жизнь, но для него требуется больше места в щитке и стоит он почти в два дороже.
А вы используете трехфазное реле напряжения УЗМ-3-63?
Улыбнемся:
Как известно, сопротивление человеческого тела около 100 кОм. Каждые 100 г водки, принятые вовнутрь, снижают сопротивление тела на 1 кОм. Сколько нужно выпить водки, чтобы достичь состояния сверхпроводимости?
Совместная установка реле и контактора
Дополнительный контактор устанавливается в случае, когда величина коммутируемых токов слишком велика. Зачастую установка реле вместе с контактором обходится дешевле покупки РКН, которое будет соответствовать параметрам потока электронов.
К номинальному току контрольного элемента в таком случае одно требование – он должен превышать значение, при котором срабатывает контактор. Последний полностью возьмет на себя токовую нагрузку.
У этого варианта подключения имеется один, но довольно существенный, недостаток – пониженное быстродействие. Оно обусловлено тем, что к миллисекундам, нужным для срабатывания прибора контроля, добавляется время, необходимое для реакции контактора
Исходя из этого, при выборе обоих устройств нужно обращать внимание на максимально высокое быстродействие каждого из них
При подключении этой связки фазный провод от ВА подсоединяется к нормально разомкнутому контакту.
Им является вход контакторной цепи. Фазный вход РКН должен подключаться посредством отдельного кабеля. Он может подсоединяться к клемме входа контактора или к контакту выхода ВА.
Поскольку фазный вход контрольного элемента подключается проводником меньшего сечения, необходимо обратить внимание на надежность соединения. Чтобы он не выпадал из гнезда, в котором находится более толстый кабель, оба провода нужно скрутить вместе и зафиксировать припоем или опрессовать специальной гильзой. При выполнении монтажа нужно убедиться, что проводник, подходящий к реле, прочно закреплен
Для подключения выхода РКН к клемме соленоида контактора используется кабель диаметром 1 – 1,5 кв.мм. Ноль контрольного элемента и вторая клемма катушки подсоединяются к нулевой шине
При выполнении монтажа нужно убедиться, что проводник, подходящий к реле, прочно закреплен. Для подключения выхода РКН к клемме соленоида контактора используется кабель диаметром 1 – 1,5 кв.мм. Ноль контрольного элемента и вторая клемма катушки подсоединяются к нулевой шине.
Выход контактора соединяется с распределительной шиной с помощью силового фазного проводника.
Варианты защиты для однофазной сети
Это наиболее распространенный вариант проводки. Применяется в квартирах, общественных и административных зданиях, большинстве частных домов. Используется двухполюсное УЗО.
Схема без применения заземления
В старых домах проводка устроена по системе TN-C. Она не предусматривает заземления, используют 2-жильные кабели.
По правилам вводный автомат устанавливают выше счетчика. Но Энергонадзор запрещает так поступать по той причине, что данный аппарат нельзя опломбировать. Тогда со стороны ввода последовательность устройств выглядит так:
- счетчик;
- автомат;
- УЗО.

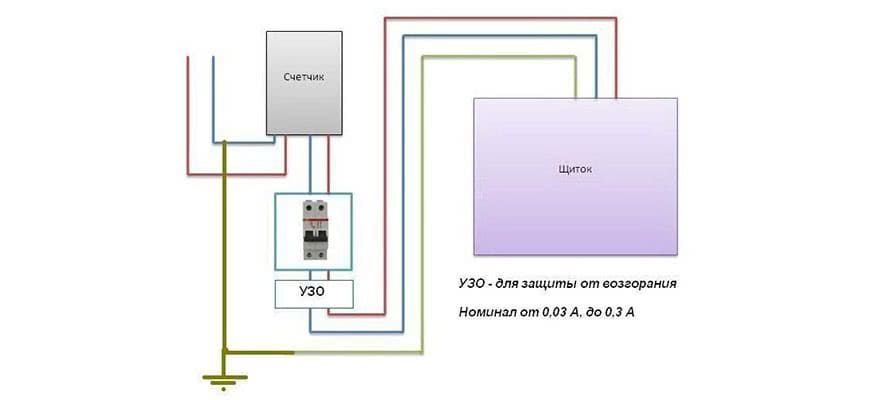

Схема без заземления.
Порядок подсоединения прибора защиты:
- На контакт L1 заводят красный провод (фазу) от автомата.
- На L2 — красный проводник, ведущий в квартиру.
- На N1 — синий провод (нейтраль) от автоматического выключателя.
- На N2 — синий провод, ведущий в квартиру.
В электрощите с заземляющим проводом
В новых системах TN-S и в усовершенствованных старых TN-C-S заземляющий проводник (PN) расщепляется и заводится в квартиру. Это дает возможность подключить к нему розетки и корпуса приборов. В таких сетях используют 3-жильные кабели. PN-проводник имеет желто-зеленую изоляцию.

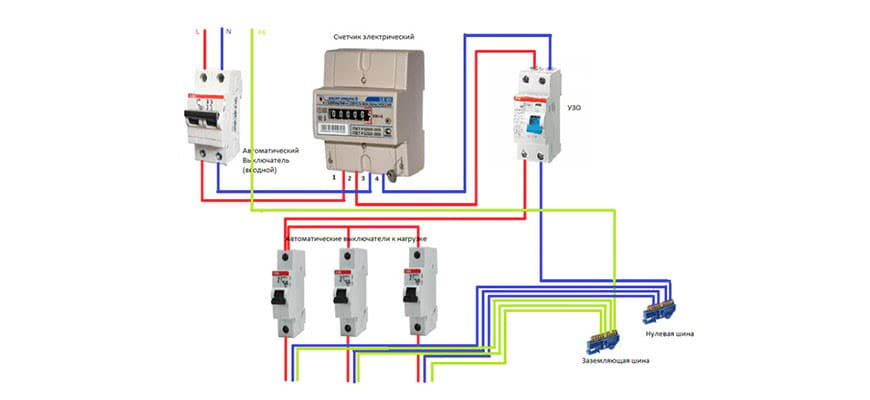

Схема с заземляющим проводом.
Заземление существенно повышает безопасность эксплуатации сети. С корпуса, оказавшегося под напряжением, заряд сразу стекает в контур. УЗО обнаруживает утечку тока и размыкает контакты. При отсутствии заземления это происходит только после того, как пользователя ударит током.
Зануление оборудования, т.е. подключение его к нейтрали, такого эффекта не дает. При замыкании фазы на корпус заряд стекает в нулевой проводник, но токи в катушках дифтрансформатора остаются равными.
Общее УЗО на вводе
В квартире небольших размеров проводку можно не разделять на группы. Это позволит ограничиться установкой 1 прибора защитного отключения на вводе.
Решение обладает следующими преимуществами:
- низкими затратами;
- простотой монтажа;
- возможностью установить в щит другие устройства.
Схема УЗО на вводе.
Недостатки:
- при утечке будет обесточено все жилище;
- низкая надежность — при отказе УЗО пользователи остаются без защиты;
- отсутствует возможность разделить потребителей по допустимому току утечки на 10 и 30 мА;
- повышается вероятность ложных срабатываний.
Общее вводное УЗО + однофазный счетчик
Если подключение выполнено по правилам и первым установлен вводный автомат, однофазное УЗО располагают после счетчика. Необходимо правильно соединить контакты устройств, иначе Энергонадзор оштрафует домовладельца за попытку мошенничества. Поступают следующим образом:
- Второй вывод прибора учета соединяют с контактом L1 аппарата (фазой).
- Четвертый — с N1 (нейтралью).
- На L2 и N2 заводят провод, идущий в помещение. Эти контакты расположены в нижней части прибора.

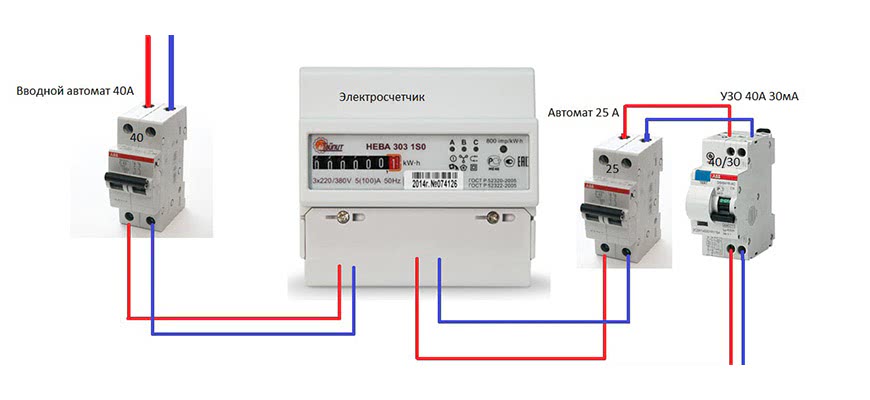

Схема УЗО с однофазным счетчиком.

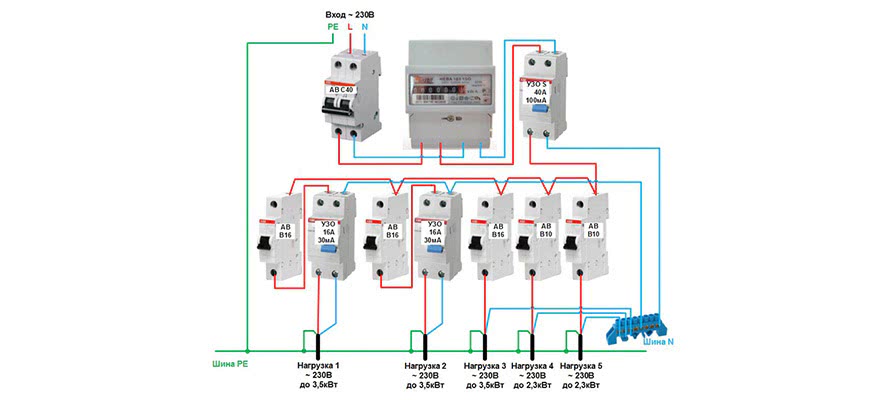

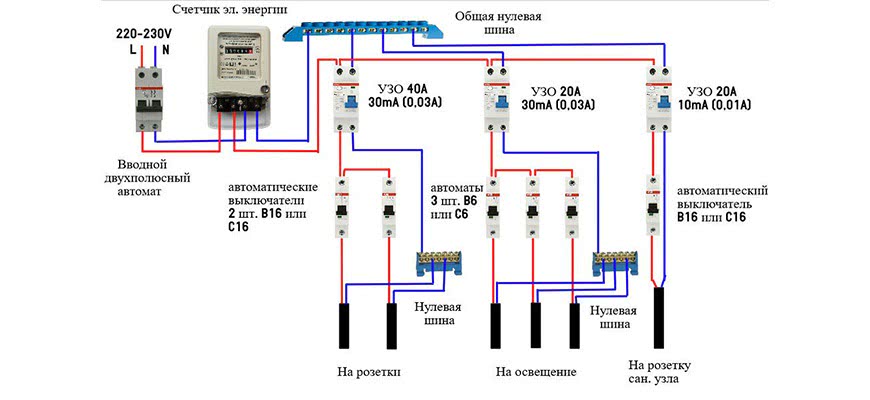

Вводное и групповые УЗО + прибор учета электроэнергии
Это наиболее практичная и безопасная схема. Строится по следующим правилам:
- Со стороны ввода устройства устанавливают в таком порядке: главный автомат, счетчик, селективное УЗО (с задержкой срабатывания). Первый аппарат должен иметь конструктивные элементы для опломбирования.
- От контактов L2 и N2 провода заводятся на шины. Они нужны для разделения сети на группы, например освещение, санузел, розетки. Кроме того, рекомендуется проложить отдельные линии к мощным приборам: водонагревателю, стиральной машине, электроплите.
- От фазной шины заводят провода на контакты L1 групповых УЗО.
- От нейтральной — на N1.
- К L2 подсоединяют по 1-полюсному автомату.
- От N2 провода прокладывают в помещение.
- Туда же ведут фазу от второго контакта каждого автомата.
Схема вводного УЗО.
Освещение подключают через УЗО только в деревянных строениях.
Преимущества схемы:
- При утечке обесточивается только часть потребителей.
- Влажные и сухие помещения запитываются через аппараты с разной чувствительностью.
- Групповые УЗО страхуются селективным.
- Число разветвлений минимально (соединения являются слабым звеном в проводке).
Недостатки — высокая стоимость и сложность монтажа.
Реле напряжения РН-111 и разновидности РН-113, РН-111М
Данное реле в основном применяется в связке с контактором, так как непосредственно подключить через него можно нагрузку не более 16А (3,5квт).
И то если это моножила. Для многожильных с условием последующего обжатия наконечниками НШВИ — лучше всего только 4мм2, иначе жилы попросту не влезут в клеммные зажимы.
Для подключение большей нагрузки (до 7квт) можно приобрести РН-113. Но и его контакты выполнены довольно хилыми, поэтому для прямого подключения нагрузки через реле заявленный номинальный ток лучше поделить в 1,5 раза. Световое индикаторное табло имеется только у марок с буквой М и РН-113.
Индикация начинает отображаться при напряжении от 40В. Погрешность показаний замеренного напряжения в диапазоне от 175 до 350В — 1-2 Вольта.
Заключение
Неотключаемые линии – довольно важное понятие в электрике. Их назначение заключается в том, что данные цепи позволяют улучшить надежность функционирования важных электросистем вашей квартиры или дома. Ведь в случае если выбьет основной автомат – они продолжат работать
Приведенные схемы легко модернизировать или масштабировать под ваши нужды. Их организация в трёхфазных цепях ничем не отличается от приведенного примера, за исключением распределения потребителей по фазам, количеством полюсов контактора и других коммутационных приборов
Ведь в случае если выбьет основной автомат – они продолжат работать. Приведенные схемы легко модернизировать или масштабировать под ваши нужды. Их организация в трёхфазных цепях ничем не отличается от приведенного примера, за исключением распределения потребителей по фазам, количеством полюсов контактора и других коммутационных приборов.
Перечислим преимущества и недостатки такого подхода к проектированию схемы электрощита.
Преимущества:
- Бесперебойная работа охранных систем, холодильников, насосного оборудования отопления, водоснабжения и водоотведения.
- Большее удобство при ремонтных работах как на основном, так и оборудовании, которое не отключается. То есть нет нужды отключать потребителей, в цепи которых ремонтные работы производится не будут.
Весомый недостаток всего один — возможны ошибки электриков, которые впервые видят ваш электрощит. После отключения вводного автомата – на некоторых потребителях останется напряжение. Поэтому нужно грамотно компоновать щит и подписывать автоматы.
Теперь вы знаете, как сделать неотключаемые линии в щитке и для чего они нужны. Надеемся, предоставленные схемы помогли вам разобраться в вопросе и выбрать наиболее подходящий вариант сборки щита для собственных условий!
Наверняка вы не знаете:
- Лучшие программы для черчения электрических схем
- Как разделить электропроводку на группы
- Как составить схему проводки
Опубликовано:
30.12.2018
Обновлено: 22.02.2019
