Как подключить домофон к подъездному домофону

Оглавление

Схема подключения домофона

Монтажная схема аудиодомофона

Любой домофон – это переговорная трубка, панель вызова, видео- и аудиоаппаратура, электронный или электромеханический замок, коммутатор. Рассмотрим, как работает каждый из перечисленных выше элементов:

Переговорная трубка цифрового аппарата должна находиться в квартире, чтобы хозяин принимал сигналы и мог открыть дверь. Стандартное подключение предусматривает обязательное подключение к замку.
Панель вызова служит для набора номера квартиры или вызова в частный дом. Это устройство с кнопками набора, оно может оснащаться дешифратором, который считывает код с электронных ключей или специальных карточек, может иметь подсветку или визуальный определитель номера квартиры. Последний редко используется в системах контроля доступа к жилью, чаще его монтируют в охранных системах промышленных сооружений.
Электронный или электромеханический замок домофона служит для контроля состояния входной двери подъезда или ворот частного дома. Чаще устанавливается с электромагнитным замком и цифровой домофон. Магнитный замок легко открывается с улицы, но профессионалы утверждают, что он надежнее электромеханического с металлическими ригелями, которые приводятся в движение электродвигателем.
Модуль коммутатора передает сигнал вызова от панели абоненту.

Как устанавливать и подключать домофон

Девайс с электромагнитным замком

Электромагнитные замки крепятся на дверь разными способами:

В подготовленную нишу (вырез), при этом прочные элементы корпуса накладываются на дверное полотно. Это решение не требует наличия столярного опыта, но со стальной дверью могут возникнуть сложности, так как понадобятся навыки сварщика и слесаря.
Во внутреннюю полость деревянной или металлической двери. Контактная магнитная площадка должна быть выведена на один уровень с поверхностью дверного полотна.

Второй вариант обуславливает высокую точность монтажа, но требует профессионального столярного опыта – паз для замка рекомендуется вырезать аккуратно и строго по размерам. Крепится замок метизами. Корпус его приваривать к двери запрещено – устройство придется ремонтировать, менять или регулировать для более высокой точности расположения ригелей.

Кабель для подачи напряжения на замок следует крепить или по торцу дверного полотна, или под наличниками дверной рамы. Таким же образом укладывают электромагистраль внутри накладного кабель-канала.

Аппарат контроля доступа без замка

Домофон без замка – распространенный в частных домах способ подключения, поэтому смонтировать такую схему может и дилетант. Для монтажа наружного и внутреннего блоков к коммутатору прокладывают кабель, состоящий из четырех жил, или два двужильных провода. Две жилы используются для подачи напряжения питания, две оставшиеся – для подачи аудио- и видеосигналов.

Как будет подключаться домофон, зависит от выбора хозяина дома. Если удобнее выйти на улицу и открыть ворота, то возможен монтаж без электромеханического или магнитного замка. Но более удобный вариант – аппаратура с замком, управление которым будет производиться через кнопку на домофоне. Подключение видеодомофона без замка

Также можно не монтировать видеоаппаратуру, а вместо камеры установить дополнительную вызовную панель. Такое решение применяется при охране участков большой площади, где есть несколько ворот или калиток. Иногда устанавливают видеокамеру наблюдения вместо второй панели вызова, что позволяет владельцу быстрее решить, открывать калитку или оставить ее запертой.

Стоимость установки видеодомофона

Диагностика видеодомофона	от 1000 руб.	Задать вопрос
Установка монитора видеодомофона	от 2000 руб.	Задать вопрос
Установка вызывной панели видеодомофона	от 2000 руб.	Задать вопрос
Подключение видеодомофона к подъездному домофону	от 1000 руб.	Задать вопрос

Вызвать мастера для замера

У нас вы можете купить видеодомофон в Москве с установкой – мы предоставляем каталог соответствующих устройств с широким ассортиментом и прилагаемых аксессуаров. Выбрав подходящий по стоимости и функциям прибор, вы легко сможете оформить заказ на его покупку и монтаж. В короткие сроки ваш запрос будет обработан, и очень скоро безопасность вашего дома или офиса будет возведена на более высокий уровень с нашей помощью.

Беспроводные видеодомофоны

Многие владельцы многоэтажных частных домов предпочитают устанавливать у себя беспроводные видеодомофоны. Все элементы таких устройств не требуют прокладки проводных линий, так как работают по радиоканалу на определённых частотах. Питание внешних элементов беспроводной модели осуществляется от индивидуальных адаптеров 220/12 В, от пальчиковых батареек или аккумуляторов.

В таких видеодомофонах основной блок с панелью управления и монитором не является стационарным. Он выполнен в виде планшетного компьютера и его можно переносить из комнаты в комнату. Блоки некоторых моделей представляют собой пульт размером со смартфон, который можно носить с собой. В этом случае переговорить с гостем и открыть ему дверь можно из любой точки дома или придомовой территории.

Использование wi-fi модуль

Большую популярность приобретают видеодомофоны с Wi—Fi модулем. Такое инновационное решение значительно увеличивает функционал устройства, превращая его в полноценную охранную систему. Видео и аудио информация может передаваться как на монитор видеодомофона, так и на любой девайс, подключенный к сети. Это может быть смартфон, ноутбук или стационарный компьютер. Подключение такого видеодомофона к сети осуществляется через точку доступа. Вызывная панель оборудована модулем, который принимая и передавая сигналы, образует локальную сеть между устройствами.

В отсутствие хозяев дома модель с Wi-Fi модулем может автоматически фотографировать всех, кто нажал кнопку вызова и отправлять фотографии на мобильные устройства владельцев дома. Если вызывная панель оборудована детектором движения, то камера будет отправлять снимки всех, кто даже приблизился к калитке.

Особенности выбора электромеханического замка

Разобравшись в видах и особенностях устройства, необходимо четко определить условия использования и решить, что именно вам нужно от электромеханического замка:

интенсивность использования. Недорогой замок для квартиры, в которой живет небольшая семья или надежное устройство для офиса с большой проходимостью;
будете ли вы подключать домофон, видеофон или электронный таймер. Если да, то необходимо подобрать модель с возможностью подключения;
оцените необходимый уровень безопасности. Возможно, вам понадобится механизм с усиленной защитой.

Для эксплуатации на улице необходимо выбирать влагозащищенный замок

Кроме того, перед покупкой лучше узнать, как будет вести себя устройство при отсутствии электричества. Например, открываться изнутри кнопкой, а снаружи – ключом.

Схема монтажа электромагнитного замка

Ключевым устройством, которое предохраняет катушку электромагнитного замка от постоянной подачи напряжения, является БУЗ – блок управления электромеханическим замком. Если его нет в стандартном комплекте видеодомофона, то необходимо обязательно приобрести, так как без него электромагнитная катушка запорного устройства довольно быстро выйдет из строя.

БУЗ с маркировкой на контактной планке

В зависимости от того в корпусе какого устройства будет размещен БУЗ подключение может производиться по следующим схемам:

СХЕМА 2 БУЗ размещается в корпусе вызывной панели

Кабель от видеодомофона к электромеханическому замку подводится двухжильный 12V+ иGND. В этом случае управление замком осуществляется с платы вызывной панели.

СХЕМА 3 БУЗ размещается в корпусе электромагнитного замка

В этом случае от видеопанели к электромагнитному замку подходят 4 провода. Для того, чтобы можно было открыть замок с вызывной панели от нее в БУЗ параллельно подсоединяются соответствующие кабеля, как указано на Схеме 3.

Согласно противопожарных норм и правил, все электромеханические замки при отключении питания должны переходить в состояние открыто или освобождать блокирующие механизмы, для механического/ручного открытия. При таких особенностях функционирования злоумышленникам достаточно обесточить дом, чтобы замок открылся. Для предотвращения несанкционированного доступа целесообразно оборудовать видеодомофон бесперебойным источником питания.

В большинстве комплектов видеодомофонов предусмотрен блок питания только для видеопанели. Кроме того если была приобретена модель с возможностью подключения дополнительных устройств (видеокамер, вызывных панелей), то необходим мощный централизованный блок питания который обеспечит функционирование.

Блок питания модель Gira с выходным напряжением 26 В ±2 В постоянного тока и 700 мА

Выбор мощности такого устройства довольно прост. Необходимо сложить суммарную нагрузку всех используемых устройств и добавить к полученному числу 20%. Подключение осуществляется с контактной планки в левой части блока. К каждому устройству прокладывается пара кабелей.

Подключение и настройка

Разобравшись с внутренним устройством домофонного комплекса, необходимо переходить к практической части работ. В первую очередь следует подготовить полный комплект оборудования и несколько инструментов. Обязательно потребуется подготовить кабель для подвода линии и питания к месту монтажа. Если имеющаяся техника не оборудована модулем сопряжения, его можно докупить и подсоединить своими руками. В случае с координатными моделями (Цифрал, Визит, Элтис), следует использовать адаптер D-515, а с цифровыми – D-505.

Видеодомофон предусматривает подсоединение четырех проводов:

Аудиосигнал.
Видеосигнал.
Общий провод.
+12В.

От устройства с цифровой схемой отходит два кабеля.

Если в подъезде расположена видеокамера, то монтаж удастся выполнить совместно с абонентской линией, придерживаясь схематических изображений:

Сигнальный провод следует подключить к разъему «Видео» на мониторе, используя ту же группу разъемов, что и для аудиоустройства.
В качестве проводника для подачи питания используется 12-вольтовый элемент.
Третий провод с обозначением GND подводится к общему гнезду.

Последние два элемента будут соединяться с идентичными проводами модуля сопряжения.

Главное – не допустить ошибок при проведении коммутационных работ. На адаптере предусмотрена информативная маркировка, которую нужно тщательно изучить. В противном случае корректная работа оборудования окажется под угрозой или оно выйдет из строя.

Последовательное подключение видеодомофона к подъездному домофону

Чтобы подсоединиться к системе общего пользования, достаточно сменить линию передачи аудиосигнала от абонентского устройства на кабель для работы с видео. В зависимости от условий эксплуатации рассматриваются разные варианты подключения. Среди самых эффективных решений – применение подрозетника (если он был предусмотрен при выполнении строительных работ). Концы проводов нужно прозвонить мультиметром и зачистить, т.к. к ним будут подведены разъемы.

Провода, ведущие от квартиры и подъездной двери, следует соединить с общей платой.

Подключение видеодомофона к подъездному домофону с электрозамком

Чтобы не сделать ошибок при коммутации, следует внимательно изучить схему с нумерацией. Если проигнорировать этот пункт, будет крайне сложно понять принципы подключения и появится риск неправильной настройки сигналов.

Для подключения используют указатели и соединения разного типа. На каждом кабеле предусмотрена характерная маркировка, которая позволит исключить ошибки в процессе монтажа.

Обозначение 1 отвечает за аудиосигнал от блока вызова, цифра 2 указывает на общее питание, а тройка — +12В. Знак четыре характеризует передачу видео.

Схема подключения видеодомофона без подъездного домофона

Если подключение к домофону в подъезде не планируется, можно прибегнуть к использованию такой схемы:

Коммутацию выполняют 4-жильным проводником, при условии, что дистанция между блоком вызова и монитором не превышает 50 метров. Если расстояние больше, потребуется подготовить экранированный коаксиальный кабель для качественной передачи видеосигнала.

Вызывная панель

Панель вызова служит для идентификации гостей и посетителей. Она подключается к монитору напрямую и получает питание от него. В зависимости от модели панель включает следующие элементы:

Реле, предназначенное для управления замком;
Подсветку, обеспечивающую видимость в темное время суток;
Микрофон и динамики для двусторонней связи.

Сначала нужно определиться с местом для установки панели. В многоквартирном доме ее можно поставить как на входе в подъезд, так и у дверей квартиры (а можно сделать параллельное подключение и установить сразу две панели). Оптимальная высота ее расположения – 1,4-1,6 м от земли или пола. Если все элементы системы приобретаются отдельно, следует учесть, чтобы видеосигнал, передаваемый камерой, соответствовал сигналу, принимаемому монитором.

Обзорный угол встроенной видеокамеры – около 60 градусов. Он должен охватывать все пространство около входа. Если панель вызова монтируется на улице, лучше выбрать более дорогостоящее, но безопасное устройство, обладающее антивандальными свойствами, устойчивое к механическим и природным воздействиям. Сперва делается сквозное отверстие для проводов, затем крепится сама панель с помощью дюбелей. Для защиты объектива от прямых солнечных лучей можно сделать над нею козырек.

Монтаж видеодомофона

Перед тем как выполнить подключение электромеханического замка к видеодомофону и настроить систему, нужно определить, в каком месте она будет размещаться.

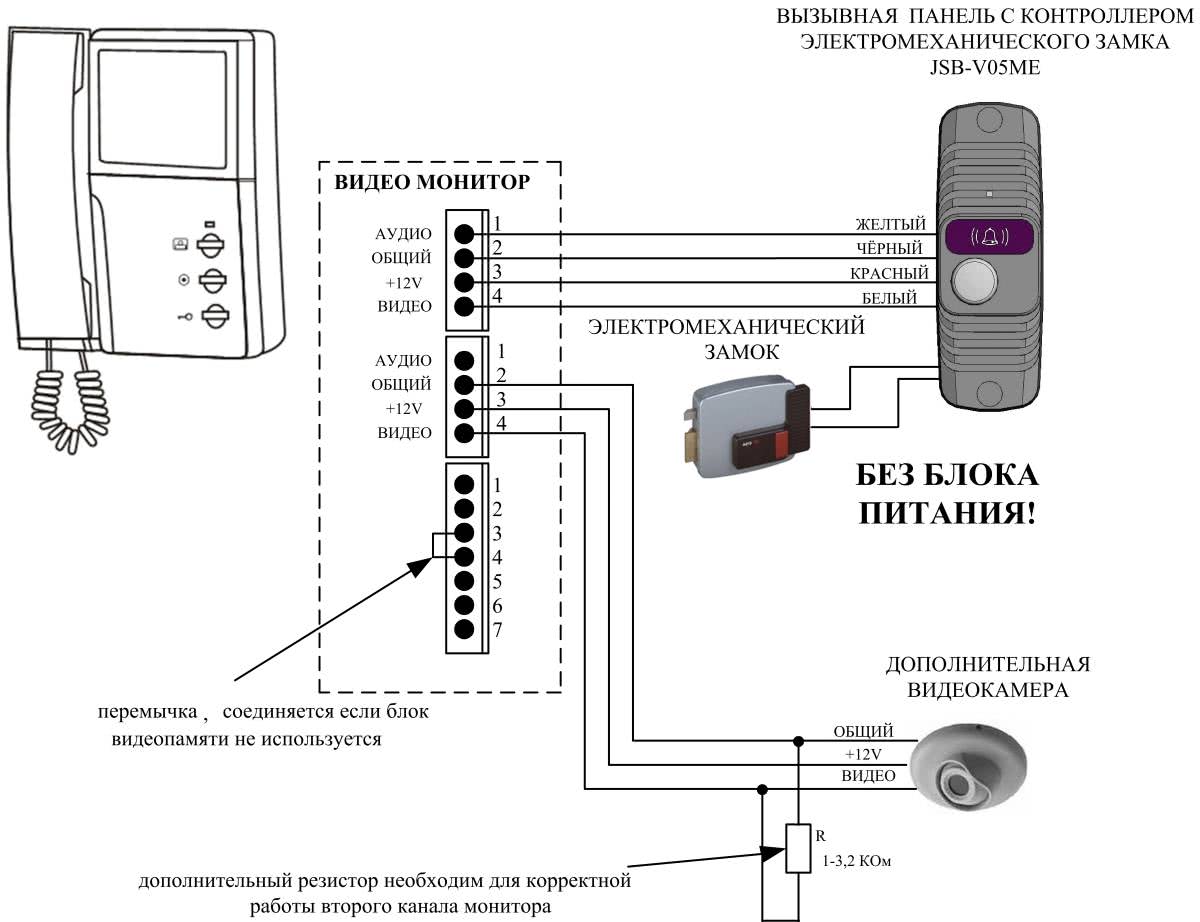

Схема подключения

На подробной схеме подключения видеодомофона предусмотрен блок питания, от которого запитываются остальные элементы. При этом на рынке есть модификации оборудования, где каждая деталь имеет собственный источник.

Скрин: принципиальная схема подключения

Схема не имеет особых сложностей, но имеет ряд особенностей. Если заранее изучить их, проблемы с реализацией монтажа не возникнут.

Для предстоящих работ потребуется базовый комплект домофона, замок для двери, который покупается по отдельности, и набор инструментов. При соблюдении пошагового руководства подключение не доставит вам особых проблем.

Если устройство поддерживает запись данных, то в схему нужно включить накопитель для сбора и хранения информации. В его качестве используется встроенная карта памяти, либо внешний ресивер.

Материалы и выбор кабеля

Работы по монтажу комплекта видеодомофона подразумевают подготовку таких инструментов:

Дрель.
Сверла разного диаметра.
Отвертки.
Пассатижи.
Мультиметр.
Штангенциркуль.
Молоток.
Круглогубцы.
Зубило.

Как установить вызывную панель

Монтаж вызывного блока производится после прокладки коммутации. При этом до электрических проводов оставляется расстояние от 50 см. После этого выполняется настройка модулей.

Установка осуществляется с учетом нескольких правил:

Не прибегайте к применению подвижных частей дверей в качестве основы для блока вызова. Такой подход сужает угол обзора и провоцирует смещение объектива на фоне вибраций.
Старайтесь не деформировать пломбу с обратной стороны оборудования, т.к. это исключит возможность гарантийного обслуживания комплекса.
Приступайте к зажиманию монтажных винтов только после сбора системы.
Устанавливайте вызывной блок на высоте 140-160 см в защищенном от прямых ультрафиолетовых лучей и осадков месте.

Монтаж производится как врезным, так и накладным методом. Противосъемные крепежи позволят защитить оборудование от дефектов.

Дальше следует подсоединить провода по схеме, приложенной в инструкции.

Как установить разговорную трубку

Как правило, в комплекте домофона предусмотрены правильные крепежные элементы и сопутствующие аксессуары, поэтому проблемы с монтажом не должны побеспокоить вас. Возле трубки следует установить розетку, а само абонентское устройство повесить на таком уровне, чтобы эксплуатация не вызывала дискомфорта для всех членов семьи.

Как установить контроллер

Контроллер устанавливается возле вызывного блока и считывателя виртуальных ключей. Также его можно переставить в герметичный бокс или спрятать в какую-либо нишу. Главное следить, чтобы в устройство не попадала жидкость, и оно было изолировано от прямых солнечных лучей.

Как подключить и наладить домофон

Соединение компонентов домофона производится с учетом схемы монтажа. Главное – строго придерживаться ее, чтобы не допустить ошибок.

Если применяются провода с большим количеством жил, необходимо надеть на них особые наконечники, которые улучшат коммутацию.

Как программировать электронные ключи

Если в качестве устройства для считывания ключей используется контроллер, можно выполнить программирование чипа. Для этого подходит специальный мастер-ключ или стандартные настройки системы в режиме программирования (с помощью перемычек).

Для начала к оборудованию подносится сам ключ, а контроллер переводится в режим программирования. Дальше к нему подносят ключ открытия калитки. Если ключ отсутствует, можно воспользоваться перемычками.

Монтаж

Необходимые инструменты

Для начала работ вам потребуется следующий набор инструментов:

дрель
набор сверл
набор отверток
пассатижи
монтажный нож
мультиметр
штангенциркуль
бокаревы
молоток
круглогубцы
зубило
обжимные клещи

Сборка

Перед началом сборки (при необходимости):

Сделайте траншею между установкой дверной станции и домом.
Положите крышку кабеля.
Точно измерьте требуемую длину кабелей, соединяющих унифон с дверной станцией.
Потяните провода через крышку, оставив дополнительно 20 см без крышки (с учетом всей длины, а не только подземной части).

Схема подключения видеодомофона

Чтобы гарантировать оптимальную работу устройства, не подключайте электрические провода между дверной станцией и унифоном.

Если кабель уже установлен, проверьте количество проводов перед покупкой домофона.

Установка станции

Порядок подключения контактов

Укажите расположение кассеты дверных станций на полюсе или на стене. Кассета должна быть установлена на высоте 1,60 м над землей.
Монтажные модели: отметьте расположение дюбелей, просверлите отверстия и поместите в них штифты.
Настенные модели: отметьте местоположение отверстия и нарисуйте контур кассеты, утопленной в стену.
Отрежьте отверстие для кассеты (смонтированная модель) с помощью долота и всей длины крышки кабеля.
Поместите кассету в отверстие и прикрепите ее к ступке.
Поместите крышку кабеля в кованую борозду и поддерживайте ее несколькими гвоздями (будьте осторожны, чтобы не проколоть крышку).
Смочите борозду водой и наполните ее раствором, удалив ногти, когда будете работать.
Удалите лишний раствор, оставьте насухо.
Определите места проводки на кассетной плате.
Отрежьте провода до необходимой длины и соедините их в соответствии с монтажной схемой.

Монтаж камеры и прокладка кабеля

Подключение к подъездному домофону

Укажите расположение унифона на стене. Унифон должен быть установлен на высоте 1,50 м над полом.
Отметьте борозды на стене, чтобы выполнить крышку кабеля, соединяющую кассету с трансформатором.
Отрежьте борозду в стене долотом, отрегулируйте ее до толщины крышки.
Поместите экран кабелем в борозду, и штукатурку или нанесите раствор.
Отметьте расположение дюбелей, фиксирующих унифон или его основание, на стену, просверлите отверстия и поместите в них штифты.
Привинтите основание унифона к стене.
Отрежьте провода до необходимой длины и соедините их в соответствии с монтажной схемой.
Закрепите ресивер с корпусом на основании.

Выбираем монитор и панель вызова

К выбору монитора и панели вызова нужно подойти особенно скрупулезно, ведь от качества их работы будет зависеть целесообразность использования всей системы. Монитор с трубкой предназначен для демонстрации происходящего у вас перед калиткой, а трубка позволяет слышать и вести разговор с теми, кто у этой калитки стоит. В зависимости от стоимости и конструкции монитора на нем кроме кнопки открытия замка и управления камерой, могут быть:

кнопки записи изображения;
кнопки позволяющие программировать камеру;
включать подсветку пространства перед калиткой и прочее.

Дорогие мониторы способны осуществлять работу в связке с несколькими замками и панелями вызова, это очень удобно, если на территории большой усадьбы имеется несколько входов. Если вы приобретаете дорогой монитор, то не следует экономить и на панели вызова. Мощный динамик, подвижная камера с высоким разрешением и мощный корпус, защищающий устройство и от ударов, и от негативных воздействий окружающей среды, все это должно иметь место в хорошей вызывной панели. Также к качественным вызывным панелям можно подключать подсветку, мощный дополнительный динамик, который кроме всего прочего служит для отпугивания собак и коров, пожелавших подойти и «заминировать» пространство перед калиткой.

Подбираем инструменты и комплектующие – готовимся к монтажу системы

После того как основные компоненты системы подобраны и приобретены, можно приступать к подбору инструментов и проводить электрические коммуникации. Львиную долю этих коммуникаций составляют провода, которые и соединяют все элементы системы, обеспечивая ее работу. Проводка должна быть качественной с достаточным сечением и минимальным количеством соединительных элементов. Чтобы не ошибиться используйте разноцветную проводку, например желтый провод – для видео, синий – для звука, ну а красный – питание замка. Следует также позаботиться о безопасности электропроводки и предохранении ее от неблагоприятных воздействий окружающей среды.

Для монтажных работ нам также потребуется нехитрый инструмент. В принципе у хорошего хозяина в кладовой любой из этих инструментов легко можно обнаружить, поэтому проблем здесь не будет.

Бокорезы и плоскогубцы;
плоские и крестообразные отвертки разных размеров;
паяльник с припоем;
электродрель и сверла;
вольтметр или мультиметр.

Подключаем электромеханическое запирающее устройство с видеодомофоном

После того как нам удалось собрать все необходимое, можно приступать к работе. Подключение домофона своими руками схематично выглядит следующим образом.

Монтируем вызывную панель непосредственно возле входа в калитку. Специалисты не рекомендуют устанавливать панель вызова на подвижные части калитки. Поскольку постоянное движение дверного полотна и вибрации, вызываемые открытием и закрытием двери, могут повредить устройство.
К вызывной панели необходимо подключить замок согласно указанной схеме.
Электромеханический замок нельзя запитать напрямую от бытовой электросети, поэтому подключаем его через блок питания 12 вольт.
Далее подключаем с помощью трех проводов монитор к вызывной панели. Первый провод – видео, второй – аудио, третий – питание.
Система должна запитываться так: монитор подключается напрямую к бытовой электросети. К ней же подключается и блок питания для замка и вызывной панели, вот собственно и все.

Подключение видеодомофона к подъездному домофону

Хотите защитить свою личную жизнь от незваных гостей? Сделайте первый шаг! Звоните, и мы подключим видеодомофон к подъездному домофону. Гораздо проще и эстетичнее совместить две системы, подключив специальный элемент – адаптер.

Обычный аудиодомофон уже исчерпал свою значимость для сохранения безопасности жилища. Ведь голоса не так отчётливо слышны, и их можно спутать. Особенно, если ваши дети бывают одни дома, которых очень легко ввести в заблуждение. А установка видеодомофона с подключением к подъездному домофону позволит отчётливо увидеть и разглядеть гостя, пришедшего внезапно.
