Классификация тепловых пунктов
Теплораспределительный пункт, комплекс установок, предназначенных для распределения тепла, поступающего из тепловой сети, между потребителями в соответствии с установленными для них видом и параметрами теплоносителя.
ИТП, Индивидуальный Тепловой Пункт
Тепловой пункт оборудуется приборами регулирования и учёта расхода тепла. В тепловом пункте обслуживающем потребителей пара, обычно размещаются редукционно-охладительные установки, снижающие давление и температуру пара до требуемых значений, и установки для сбора и возврата конденсата в источник теплоснабжения. В тепловом пункте распределяющем горячую воду, расходуемую на коммунально-бытовые нужды, обычно устанавливается смесительное устройство, которое снижает температуру поступающей из тепловой сети воды до значения, предусмотренного, например, в системе отопления. В СССР наибольшее распространение в качестве смесительных устройств получили водоструйные элеваторы (эжекторы), применяются также центробежные насосы смешения.
Тепловой пункт независимых систем теплоснабжения оборудуются водо-водяными подогревателями отопления. При закрытых системах в тепловом пункте устанавливаются водо-водяные подогреватели горячего водоснабжения, чаще всего двухступенчатые, позволяющие сократить расход воды в тепловой сети. При открытых системах в оборудовании теплового пункта обычно предусматриваются клапаны для смешения воды, поступающей на горячее водоснабжение из подающей и обратной линий тепловой сети, и автоматического поддержания заданной температуры смешанной воды.
Различают индивидуальные тепловые пункты (ИТП), обслуживающие одно здание (или его часть) и располагаемые обычно в его подвале, и центральные тепловые пункты, обслуживающие сеть или группу зданий и размещаемые, как правило, в отдельных сооружениях. В ЦТП устанавливают подогреватели (теплообменники) и циркуляционные насосы для горячего водоснабжения, поддерживающие нужную температуру и напор воды у водоразборных точек. При необходимости в ЦТП размещаются насосы холодного водоснабжения, пожарные насосы и другое инженерное оборудование микрорайона.
Блочные модульные тепловые пункты (БТП)
Отдельной строкой стоит отметить БЛОЧНЫЕ или МОДУЛЬНЫЕ тепловые пункты (БТП или МТП). К сожалению, современные производители блочно-модульных тепловых пунктов позиционируют свою продукцию как универсальную, и подходящую к каждому объекту. Однако, это не совсем верно.
Преимущества блочно-модульных тепловых пунктов:
- Системы «заводской» готовности.
- Одна гарантия на всё оборудование
- Компактный размер
- Простота монтажа
Однако, по нашему мнению у блочно-модульных тепловых пунктов имеются и недостатки:
Неэластичность конструкции. Сборный тепловой пункт можно разместить, порой, в достаточно необычных условиях, посреди другого оборудования, в уже существующей котельной, вытянуть тепловой пункт в одном из направлений, в других нестандартных местах и по нестандартной схеме размещения.
Порой, за счет того, что все элементы теплового пункта поставляются одной компанией, которая работает для получения своей прибыли, стоимость БТП может превышать стоимость стандартного теплового пункта. При монтаже сборного теплового пункта Заказчик может выбрать марку любого оборудования, использующегося на его Объекте. При монтаже БТП (МТП) марку оборудования выбирает фирма-производитель блочно-модульного теплового пункта. Наша компания видит свою задачу ещё и в том, чо бы на стадии предварительных расчетов, помочь Заказчику определиться, какой из видов тепловых пунктов максимально полезен именно для Его объекта, как с технической, так и с экономической точки зрения.
ЦТП — Центральные Тепловые Пункты.
В течение многих лет теплоснабжение в районах массовой застройки осуществляется от ТЭЦ или мощных тепловых станций через центральные тепловые пункты — ЦТП и ИТП.
ЦТП — это центральный тепловой пункт, то есть аналогичный распределитель тепла, как и ИТП, но гораздо более мощный, больший по размерам и обеспечивающий подачу тепла на несколько домов или целый квартал. Он обычно занимает отдельно стоящее здание.
Этапы монтажа тепловых пунктов (ИТП, ЦТП)
Узел ввода
При монтаже ИТП или ЦТП в первую очередь нужно оборудовать узел ввода, обеспечивающий распределение теплоносителя (как правило, воды) из теплосети между остальными узлами теплового пункта. Узел ввода оснащается запорной арматурой (шаровыми кранами), а так же сетчатым фильтром. В закрытых системах сетчатый фильтр монтируется только на подающем трубопроводе, а в открытых — на подающем и обратном. Для защиты сетчатого фильтра от повреждения перед ним допустима установка грязевика.
Узел учета
После завершения монтажа узла ввода на него устанавливается прибор учета тепловой энергии потребляемой абонентами или как его еще называют узел учета. Узел учета является обязательной частью оборудования ТП. На основании данных полученных от расходомеров и преобразователей прибор учета рассчитывает теплопотребление. Величина теплопотребления используется как для расчетов с поставщиком теплоснабжения, так и для управления тепловыми системами потребителей (например, для автоматического ограничения теплопотребления).
Узел согласования давления
Следующим этапом монтажа ТП является установка узла согласования давления. Оборудование узла выполняет ряд функций обеспечивающих стабильную работу как самого теплового пункта, так и систем отопления и горячего водоснабжения обслуживаемых объектов. Основной задачей данного узла является поддержание давления в различных системах и коммуникациях на необходимом уровне, а так же предотвращение аварий, возникающих из-за перепадов давления.
После того как произведен монтаж оборудования перечисленного выше можно приступать к установке узлов подключения инженерных систем
Узел подключения горячего водоснабжения
Существуют два основных способа приготовления воды для ГВС – открытый и закрытый, в зависимости от выбранного способа в ТП монтируют соответствующее оборудование.
При закрытой схеме для нагрева водопроводной воды в тепловом пункте устанавливают скоростные водоподогреватели представляющие собой трубчатые или пластинчатые теплообменники.
При открытом способе, вода из теплосети поступает непосредственно в систему горячего водоснабжения. Для того чтобы температура воды в системе соответствовала принятым санитарным нормам в ИТП или ЦТП монтируют специальное оборудование предназначенное для смешивания воды из подающего и обратного трубопровода – трехходовой смесительные клапан либо проходной регулирующий клапан.
Выбор того или иного способа зависит от принятой в районе строительства схемы теплоснабжения.
Узел подключения отопительной системы
В зависимости от типа подключения в ТП производят монтаж различного оборудования.
Зависимое подключение системы отопления более простое, так как устанавливается меньше оборудования. При данном типе подключения основным элементом узла будет насос обеспечивающий автоматизацию и возможность использования в системе радиаторов с терморегуляторами. Преимуществом данной схемы является простота монтажа и невысокая стоимость оборудования, а так же сохранение отопления при отключении электроэнергии за счет давления в тепловой сети.
При независимой схеме подключения сетевая вода подается в теплообменник, в котором происходит нагрев теплоносителя для отопительной системы. В этом случае система отопления представляет собой отдельный контур, не подсоединенный напрямую к теплосети. Для того чтобы обеспечить циркуляцию теплоносителя в закрытом контуре в тепловом пункте устанавливают циркуляционный насос. Управление температурой при независимом типе подключения осуществляется за счет изменения расхода воды из теплосети через теплообменник. Преимуществами данного типа подключения является защищенность системы отопления от загрязнений присутствующих в воде из тепловой сети и скачков давления. Недостатком является зависимость от электричества, большое количество оборудования которое необходимо установить (теплообменник, циркуляционный насос) и его цена.
Узел подпитки
Если проектом ТП предусмотрена независимая схема монтажа отопительной системы необходимо будет произвести монтаж узла подпитки. Оборудование узла подпитки – это расширительные баки обеспечивающие компенсацию колебаний объема теплоносителя при его нагреве и охлаждении.
Системы автоматики и диспетчеризации
5 Основные неполадки
Одной из ключевых причин повреждения элеваторного узла является большое скопление мусора в трубопроводах. Зачастую этим мусором является грязь и твердые частички в воде. При резком снижении давления в отопительной системе чуть дальше грязевика нужно провести очистку этого резервуара. Грязь сбрасывают с помощью спускных каналов, после чего обслуживают сетки и внутренние поверхности конструкции.
При скачках давления необходимо проверить систему на наличие коррозийных процессов или мусора. Также проблему может вызывать разрушение сопла, в результате чего уровень давления станет слишком высоким.
Еще в работе элеваторных узлов встречаются такие явления, при которых давление начинает расти невероятными темпами, а манометры до и после грязевика отображают одинаковое значение. Если это так, необходимо провести комплексную очистку грязевика обратного контура. Для этого следует открыть краны, очистить сетку и избавиться от всех загрязнений внутри.
Если размеры сопла изменились из-за коррозийных процессов, возможно, произошло вертикальное разрегулирование отопительного контура. В таком случае нижние радиаторы будут прогреваться достаточно хорошо, а верхние останутся холодными. Для устранения неисправности нужно заменить сопло.
Основные этапы проектирования ЦТП
Неотъемлемой частью капитального строительства или реконструкции центрального теплового пункта является его проектирование. Под ним понимаются комплексные поэтапные действия, направленные на расчет и создание точной схемы теплового пункта, получение необходимых согласований у снабжающей организации. Также проектирование ЦТП включает в себя рассмотрение всех вопросов, непосредственно связанных с конфигурацией, функционированием и обслуживанием оборудования для теплового пункта.
На начальном этапе проектирования ЦТП производится сбор необходимых сведений, которые в последующем необходимы для проведения расчетов параметров оборудования. Для этого сначала устанавливается общая длина коммуникаций трубопроводов. Эта информация для проектировщика представляет особую ценность. Кроме того, в сбор сведений входит информация о температурном режиме здания. Эти сведения в последующем необходимы для правильной настройки оборудования.
При проектировании ЦТП необходимо указывать меры безопасности эксплуатации оборудования. Для этого нужна информация о структуре всего здания – расположение помещений, их площадь и прочие необходимые сведения.
Согласование в соответствующих органах.
Все документы, которые включает в себя проектирование ЦТП, обязательно должны быть согласованы с муниципальными эксплуатационными органами
Для быстрого получения положительного результата важно грамотно составить всю проектную документацию. Поскольку реализация проекта и сооружение центрального теплового пункта производится только после того, как процедура согласования будет окончена
В противном случае требуется доработка проекта.
Документация по проектированию ЦТП кроме непосредственно самого проекта должна содержать пояснительную записку. Она содержит необходимые сведения и ценные указания для монтажников, которые будут осуществлять установку центрального теплопункта. В пояснительной записке указывается порядок выполнения работ, их последовательность и необходимые инструменты для монтажа.
Составление пояснительной записки – заключительный этап. Этим документом заканчивается проектирование ЦТП. Монтажники в своей работе обязательно должны следовать указаниям, изложенным в пояснительной записке.
При тщательном подходе к разработке проекта ЦТП и правильном расчете необходимых параметров и режимов работы удается добиться безопасной работы оборудования и его продолжительной безупречной работы
Поэтому важно учитывать не только номинальные показатели, но также и запас мощности
Это крайне важный аспект, поскольку именно запас мощности позволит сохранить пункт подачи тепла в рабочем состоянии после аварии или возникновения внезапной перегрузки. Нормальное функционирование теплового пункта напрямую зависит от правильно составленных документов.
Что входит в общие задачи системы
Предназначение индивидуального теплопункта состоит в выполнении целого ряда задач и функций.
Направленность использования заключается в том, чтобы обеспечивать помещения:
- хорошей вентиляцией;
- горячей водой;
- нагревом помещений жилых домов, коммунальных администраций, а также – производственных предприятий, организаций и целых комплексов.
Задачами является следующее – ИТП должен:
- Учитывать, сколько расходует тепла и его носителя.
- Защищать тепловую систему от переизбытка теплоносителя в параметрах. В противном случае это может повлечь за собой аварийные ситуации.
- Своевременно отключать работу потребительских систем.
- Равномерно распределять внутри системы прохождение теплоносителя.
- Осуществлять контрольно-регулировочные функции над жидкостью, циркулирующей по трубам и радиаторам.
- Обеспечивать успешное преобразование одного теплоносителя в другой вид. Например, сделать переход из воды к антифризу или пропиленгликолю.
Если говорить о малых вариантах установок, то они вполне годятся для обслуживания жилого дома на одну среднюю семью, либо маленького здания под офис, контору и прочее. Когда речь заходит о крупномасштабных сооружениях, то они уже подают тепло для многоквартирных домов и больших зданий. Такие пункты и мощность имеют большую 50 кВт – 2 МВт.
Как устроен элеватор
В последнее время элеваторы появились в коммунальном хозяйстве. Почему же выбрали именно это оборудование? Ответ прост: элеваторы остаются стабильными даже в том случае, когда в сетях происходят перепады гидравлического и теплового режимов. Состоит элеватор из нескольких частей – камеры разряжения, струйного устройства и сопла. Также можно услышать про «обвязку элеватора» – речь идет о запорной арматуры, а также измерительных приборов, которые позволяют поддерживать нормальную работу всей системы.Как было упомянуто выше, сегодня используются элеваторы, оснащенные электроприводом. За счет электрического привода механизм автоматически контролирует диаметр сопла, как результат, в системе поддерживается температура. Использование таких элеваторов способствует уменьшению счетов за электроэнергию.
На изображение показаны все элементы элеватора.
Конструкция оснащена механизмом, который вращается за счет электрического привода. В более старых версиях используется зубчатый валик. Предназначен механизм для того, чтобы дроссельная игла можно двигать в продольном направлении. Таким образом меняется диаметр сопла, после чего можно изменить расход теплового носителя. За счет этого механизма расход сетевой жидкости можно снизить до минимума или повысить на 10-20%.
Тепловые пункты и их типы
Существует несколько типов пунктов тепла, которые различаются между собой способами подключения к тепловой магистрали, а также к потребителям тепла. Другое различие между ними заключается в особенностях монтажа, а также в выборе места размещения.
Наиболее популярные типы тепловых пунктов следующие:
· центральный ЦТП, обеспечивающий теплом нескольких потребителей (например, многоэтажные дома или промышленные предприятия), размещенный в пристроенном помещении или (редко) в подвальных помещениях;
· индивидуальный тепловой пункт (ИТП), разработанный для подачи тепла одному потребителю (обычно размещается в техническом помещении здания или в подвале, иногда – в пристройке);
· блочный тепловой пункт (БТП), включающий в себя готовые системы блоков (обычно очень компактных), и оборудуемый тогда, когда пространство под монтаж ограничено.
Следует помнить, что при планировании установки теплового пункта необходимо обязательно учитывать объем потребления тепла и тип снабжаемой постройки.
Виды и особенности теплопунктов.
Индивидуальный (автоматизированный) тепловой пункт способен обслуживать одно небольшое здание. Чаще всего применяется для подачи тепла в частное домовладение, один многоквартирный дом или небольшое здание производственного назначения.
Установка ИТП позволяет в полной мере оценить его основные достоинства:
· ощутимая экономия средств (энергия поступает к потребителю равномерными порциями);
· температурный режим и напор устанавливаются заранее и поддерживаются автоматически в ходе работы;
· значительно сокращается протяженность системы отопления (трубопроводов);
Что касается центрального теплового пункта, то он в состоянии круглогодично поставлять тепло и горячую воду в несколько строений сразу. Примерный состав ЦТП следующий:
· теплообменник (подбирается индивидуально);
· насосная группа (обеспечивает циркуляцию и подачу воды);
· механические счетчики (воды и тепла);
· другие измерительные приборы, а также регулировочная арматура.
Особенностью блочного теплового пункта является то, что он не требует предварительной подготовки и настройки, а может быть сразу включен в работу. Он изготавливается в заводских условиях, довольно сложен по своей конструкции и обычно предназначен для подключения к системе теплоснабжения новостроек или реконструированных зданий. Преимуществами БТП является его высокая автоматизация, простой монтаж, компактность и высокие энергосберегающие показатели.
Приобретение и установка БТП позволят:
· получить современный автоматизированный тепловой комплекс с высокой эффективностью, бесшумный в работе;
· сэкономить на обслуживающем персонале, а также на затратах по расходу энергии, теплоносителя, техническому обслуживанию и ремонту;
· произвести установку данной компактной системы даже в небольшом подвале или другом подсобном помещении;
· быстро наладить теплоснабжение и подачу горячей воды потребителям за счет простого и оперативного подключения к тепловой магистрали.
Подобрать наиболее подходящий вариант теплового пункта для конкретного объекта непросто, с этим могут справиться только настоящие опытные профессионалы в этой области.
Стоимость и данные для подбора ИТП.
На стоимость каждого теплового пункта оказывают влияние следующие факторы:
· необходимая мощность;
· необходимое качества;
· тип теплового пункта.
Естественно, что наибольшую стоимость будет иметь современный тепловой пункт с высокой степенью автоматизации. Однако, как показывает практика, приличная стоимость такого комплекса полностью себя оправдывает в процессе эксплуатации.
При условии, что все режимы работы ИТП отлажены правильно, экономия ресурсов будет наиболее ощутимой. Для обслуживания такого высокоавтоматизированного теплового пункта потребуется минимум персонала и времени. Это обстоятельство позволит снизить затраты наполовину.
Устройство и принцип работы элеватора отопления
В точке входа трубопровода тепловых сетей, обычно в подвале, в глаза бросается узел, который соединяет трубы подачи и «обратки». Это элеватор — смесительный узел для отопления дома. Изготовляется элеватор в виде чугунной или стальной конструкции снабженной тремя фланцами. Это обычный элеватор отопления принцип работы его основан на законах физики. Внутри элеватора находится сопло, приемная камера, смесительная горловина и диффузор. Приемная камера соединяется с «обраткой» с помощью фланца.
Перегретая вода поступает на вход элеватора и проходит в сопло. Вследствие сужения сопла скорость потока увеличивается, а давление уменьшается (закон Бернулли). В область пониженного давления подсасывается вода из «обратки» и смешивается в смесительной камере элеватора. Вода уменьшает температуру до нужного уровня и одновременно уменьшается давление. Элеватор работает одновременно как циркуляционный насос и смеситель. Таков вкратце принцип работы элеватора в системе отопления здания или сооружения.
Схема теплового узла
Регулировку подачи теплоносителя осуществляют узлы элеваторные отопления дома. Элеватор – основной элемент теплового узла, нуждается в обвязке. Регулировочное оборудование чувствительно к загрязнениям, поэтому в обвязку входят грязевые фильтры, которые подключаются к «подаче» и «обратке».
В обвязку элеватора входят:
- грязевые фильтры;
- манометры (на входе и выходе);
- термодатчики (термометры на входе элеватора, на выходе и на «обратке»);
- задвижки (для проведения профилактических или аварийных работ).
Это самый простой вариант схемы для регулировки температуры теплоносителя, но она часто используется как базовое устройство теплового узла. Базовый узел элеваторный отопления любых зданий и сооружений, обеспечивает регулировку температуры и давления теплоносителя в контуре.
Преимущества его применения для отопления больших объектов, домов и высоток:
- безотказность, благодаря простоте конструкции;
- низкая цена монтажа и комплектующих деталей;
- абсолютная энергонезависимость;
- существенная экономия потребления теплоносителя до 30%.
Но при наличии бесспорных преимуществ использования элеватора для систем отопления следует отметить и недостатки применения этого прибора:
- расчет делается индивидуально для каждой системы;
- нужен обязательный перепад давления в системе отопления объекта;
- если элеватор нерегулируемый, то невозможно изменить параметры контура отопления.
Элеватор с автоматической регулировкой
В настоящее время созданы конструкции элеваторов, в которых при помощи электронной регулировки можно изменять сечение сопла. В таком элеваторе имеется механизм, который перемещает дроссельную иглу. Она меняет просвет сопла и в результате меняется расход теплоносителя. Изменение просвета меняет скорость движения воды. В результате изменяется коэффициент смешивания горячей воды и воды из «обратки», чем достигается изменение температуры теплоносителя в «подаче». Теперь понятно, зачем в системе отопления нужно давление воды.
Элеватор регулирует подачу и давление теплоносителя, а его давление движет поток в контуре отопления.
Особенности работы ЦТП монтаж тепловых пунктов
Отопительную систему подпитывает обратный трубопровод теплосетей. Источники тепла и системы транспорта тепловой энергии Источником тепла для ТП служат теплогенерирующие предприятия котельные , теплоэлектроцентрали.
Вода, из наружной водопроводной сети подается в подогреватель ГВС.
Компенсация понижения уровня давления осуществляется посредством группы насосов. Просмотрено: Схему ГВС можно обозначить как одноступенчатую, независимую и параллельную.
Режим коррекции — автоматический. Часто тепло из системы ГВС используется потребителями для частичного отопления помещений, например ванных комнат в многоквартирных жилых домах. Расход горячей сетевой воды на подогреватель II-ой ступени регулирует регулятор температуры клапан термореле в зависимости от температуры воды за подогревателем II-ой ступени.
Рекомендуем: Как измеряется петля фаза ноль
Принципиальная схема индивидуального теплового пункта утверждается. Тепловые пункты
Акт на промывку и опрессовку систем тепловые сети, отопительная система и система горячего водоснабжения. ИТП для отопления, горячего водоснабжения и вентиляции. Проектную документацию со всеми необходимыми согласованиями
Все это оборудование должно работать исключительно в автоматическом режиме, поэтому критически важно правильное налаживание всего комплекса оборудования для работы в конкретном доме
ЦТП должны размещаться на границах микрорайонов кварталов между магистральными, распределительными сетями и квартальными. Одна из них — это отопительная система. При наличии ЦТП в каждом отдельном здании обязательно устройство ИТП, который выполняет только те функции, которые не предусмотрены в ЦТП и необходимы для системы теплопотребления данного здания.
Это устройство можно представить в виде емкости. Но стоимость такого устройства намного выше, хотя его использование более экономично. Расход тепла контролируется и учитывается. После элеватора еще и обратку считать будет.
После элеваторного узла смешанный теплоноситель подается в систему отопления здания. Монтажная компания должна быть членом СРО. Далее, как наиболее распространённый, рассматривается ТП с закрытой системой горячего водоснабжения и независимой схемой присоединения системы отопления. Создание принципиальной схемы индивидуального теплового пункта в AutoCAD P&ID
О значении теплового пункта в общей системе теплоснабжения много говорить не надо. Тепловые схемы тепловых узлов задействованы как в сети, и так и в системе внутреннего потребления.
Принципиальная схема ИТП
При проектировании ИТП используется следующее оборудование:
- Циркуляционные насосы,
- датчики,
- контроллеры с датчиками t,
- регулирующие клапаны на электроприводах;
- блоки управления,
- запорная и регулирующая арматура, клапаны.
Самая простая принципиальная схема ИТП, спроектированного с использованием данного оборудования, выглядит следующим образом:
В зависимых и независимых схемах подключения отопительной системы к внешним магистралям теплопоставляющей организации используется разное оборудование.
Схема ИТП при зависимом присоединении отопительной системы здания к теплосетям ТЭЦ или котельной выглядит следующим образом:
Циркуляция воды обеспечивается за счет работы насосов, управляемых автоматически при помощи блока управления либо контролера. Заданный температурный режим поддерживается за счет управления регулирующим клапаном. В рассматриваемой схеме регулировать температурный режим циркулирующей воды можно при помощи перемычки с обратным клапаном. Она позволяет подмешивать к горячей воде остывший теплоноситель из обратки. Альтернативой может служить вариант с элеваторным узлом.

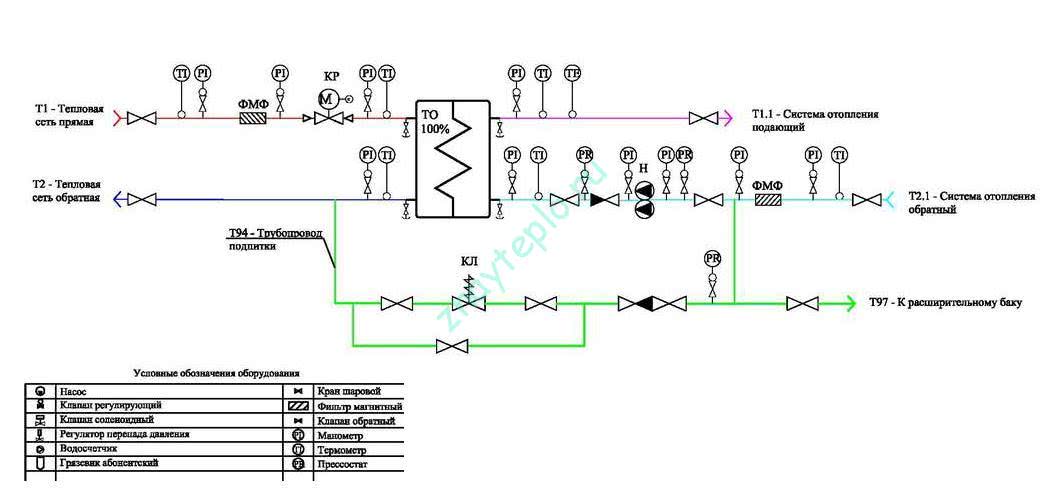

Схема ИТП с независимым типом присоединения изображена ниже:
Основная особенность – применение теплообменника и специальных фильтров для очистки и подготовки теплоносителя к поступлению в ТО и внутридомовую теплосеть. Циркуляция теплоносителя также осуществляется при помощи насосов, управляемых автоматически при помощи блока управления либо контролера.
Как устроен тепловой узел?
Вообще, техническое устройство каждого теплового пункта проектируется отдельно в зависимости от конкретных требований заказчика.
Существует несколько основных схем исполнения тепловых пунктов. Давайте рассмотрим их по очереди.
Тепловой узел элеваторного типа
Схема теплового пункта на основе элеваторного узла является наиболее простой и дешевой.
Главный ее недостаток — невозможность регулировать температуру теплоносителя в трубах.
Это вызывает неудобства у конечного потребителя и большой перерасход тепловой энергии в случае оттепелей во время отопительного сезона.
Давайте посмотрим ниже на рисунок и разберемся в том, как работает эта схема:
Тепловой узел схема элеватор
Кроме того, что указано выше, в составе теплового узла может быть редуктор понижения давления. Он устанавливается на подаче перед элеватором.
Элеватор является главной деталью этой схемы, в которой осуществляется подмешивание остывшего теплоносителя из «обратки» к горячему теплоносителю из «подачи».
Принцип работы элеватора основан на создании разряжения на его выходе.
В результате этого разряжения, давление теплоносителя в элеваторе оказывается меньше, чем давление теплоносителя в «обратке» и происходит смешение.
Тепловой узел с теплообменником
Тепловой пункт, подключенный через специальный теплообменник позволяет разделять теплоноситель из теплотрассы от теплоносителя внутри дома.
Разделение теплоносителей позволяет производить его подготовку при помощи специальных присадок и фильтрации.
При такой схеме появляются широкие возможности в регулировании давления и температуры теплоносителя внутри дома. Это позволяет снизить затраты на отопление.
Для того, чтобы иметь наглядное представление о такой конструкции посмотрите ниже на рисунок.
Схема теплового узла с теплообменником
Подмешивание теплоносителя в таких системах делается при помощи термостатических клапанов.
В таких системах отопления в принципе можно применять алюминиевые радиаторы отопления, но долго они прослужат только при хорошем качестве теплоносителя.
Если PH теплоносителя будет выходить за рамки одобренные производителем, то срок службы алюминиевых радиаторов может сильно сократиться.
Качество теплоносителя вы контролировать не можете, поэтому лучше перестраховаться и установить биметаллические или чугунные радиаторы.
ГВС может быть подключена подобным образом через теплообменник.
Это дает такие же преимущества по части регулирования температуры и давления горячей воды.
Стоит сказать, что недобросовестные управляющие компании могут обманывать потребителей при помощи занижения температуры горячей воды на пару градусов.
Для потребителя это почти не заметно, но в масштабах дома позволяет экономить десятки тысяч рублей в месяц.
