Постройка каркасных домов из сип панелей

Дополнительные факты

Региональный климат влияет на структуру и толщину панелей. На северных территориях увеличивается уровень прочности и толщина. Южные, теплые края, уменьшают показатели. Используется такой норматив для обеспечения лучших условий при эксплуатации жилых помещений.

Многослойная конструкция не нуждается в дополнительной ветряной и паровой изоляции. Спрессованный материал не имеет зазоров с воздухом, что предотвращает скопление влаги и гниение. Высокий уровень теплопроводности.

Показатели передачи тепла материалом

Проводя обзор, специалисты отмечают энергетическую эффективность домов построенным по СИП – технологиям. Тепло сохраняется длительное время. Связано это со следующими факторами:

1. Пенополистироловые соединения эффективнее в несколько раз, чем минеральная вата.

1. Каркасные стены подвергаются усадки и влажности. Что значительно снижает уровень защиты и теплообмена.

1. Допущенные дефекты при монтаже исключаются при использовании структурных изолирующих панелей.

Размеры строительного материала

SIP панели могут быть разной толщины, самой популярной считается 174 мм. Цены будут зависеть от общих габаритов, а не только от толщины.

Толщина 174 мм состоит из толщины утеплителя 150 мм и 2 листов внешней отделки по 12 мм. Выбор толщины утеплителя будет зависеть напрямую от климатических условий и личных предпочтений. Цены необходимо уточнять заранее, это позволит провести более точные расчеты стоимости строительства.

Дома, выполненные из такого строительного материала, отличаются надежностью и долговечностью, могут свободно идти в сравнение с другими сооружениями. Отличные характеристики постройки, отсутствие запаха, экологически чистое сырье — все это создает возможность создавать отличные условия для проживания.

Ориентировочная стоимость

Ориентировочные цены на Сип-панели:

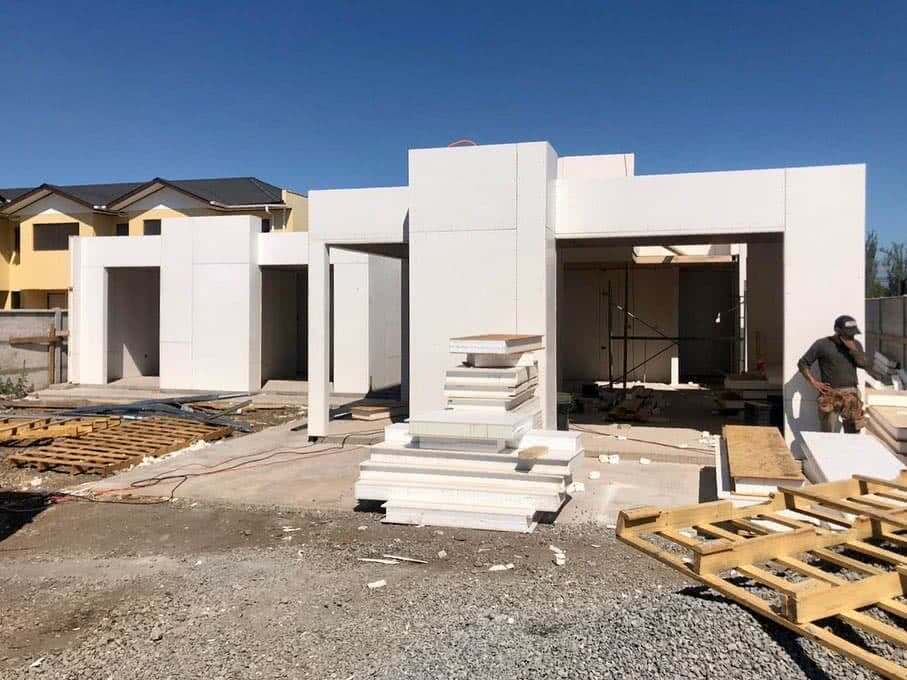

Пример одного из этапов строительства

Собираясь построить дом из современных СИП панелей, необходимо знать, какие этапы придется пройти. Вначале, как при любом строительстве, следует создать фундамент. Кстати о типах фундаментов мы поговорили в нашей статье «типы фундамента для дома из СИП панелей». Конечно, сэндвич-панели достаточно легкие, и поэтому здание из них не требует устройства массивного основания. В этом случае рекомендуется использовать ленточный, свайно-винтовой или плитный фундамент. В одной из своих публикаций мы уже рассказывали о типах фундаментов, чтобы не искать оставлю ссылку здесь.

Популярные типы фундаментов

При желании можно оборудовать нулевой, так называемый цокольный этаж. Но если по проекту подвал не предусматривается, особых затруднений это не вызовет.

Достаточная прочность панелей позволяет использовать их для настилки пола. При этом под них следует уложить слой гидроизоляции. После монтажа панелей стыки пропенивают и затем соединяют при помощи шпонок. Это обеспечит высокую жесткость конструкции.

Контроль строительного процесса

На последнем этапе пол будет монолитным и качественным. Кроме того, следует предварительно подвести коммуникации. Сделать это лучше после создания чернового пола, выведя трубы водоснабжения и вентиляции в предварительно созданные пазы.

Вместе с установкой несущих стен создаются и внутренние перегородки.

• Крепление SIP панелей
• Ровность панелей

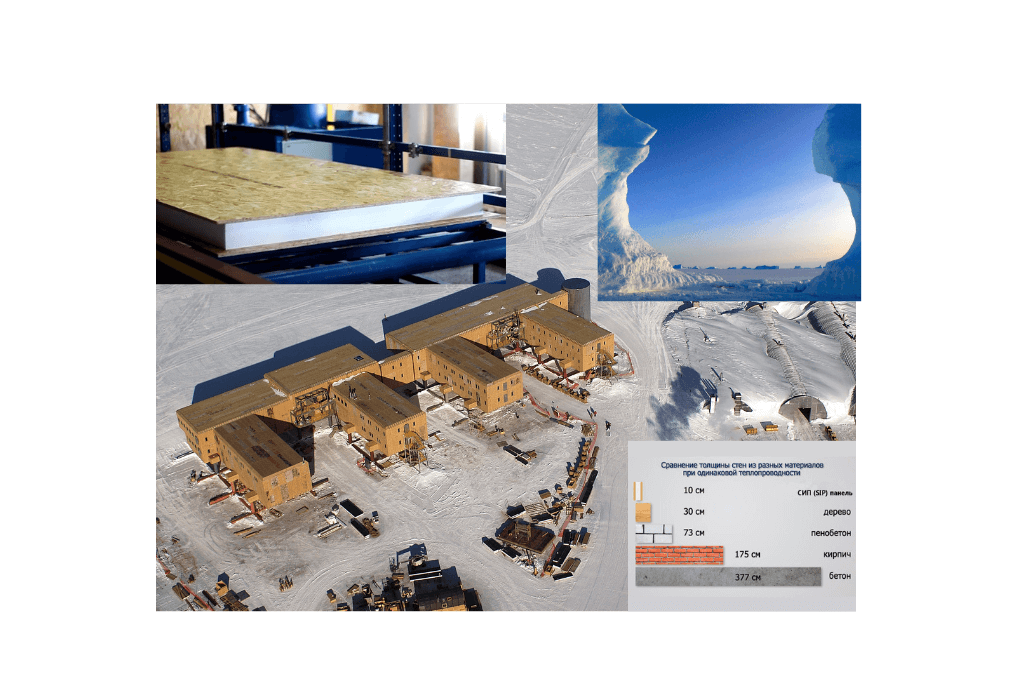

Эксперименты проводимые на территории Южного полюса показали устойчивость температур свыше 70 градусов по Цельсию. Оплата за отопление снижается в два раза в соотношении с аналогичными домами из дерева, камня или кирпича. Экономию можно потратить в иные сферы жизнедеятельности.

При выборе электрического отопления, стоимость так же значительно снижается. Дополнительная экономия, если установлены окна и двери с функцией сберегающей энергию.

Так же стоит отметить ещё несколько очевидных плюсов панелей это — конечно же большие, светлые помещения, является не оспоримым плюсом. Полноценное освещение, большие площади комнат, обеспечивает относительно небольшая толщина наружной стены. Быстрое прогревание внутреннего помещения, предотвращает появление наледи, влаги и плесени на оконных откосах.

Большие оконные пролёты

В холодное время года, панели удерживают тепло. А в летний зной сохраняют ночную прохладу на весь день. В строительстве применяется винтовой фундамент, установку которого, можно проводить вне зависимости от сезона года и погодных условий.

Легкая конструкция упрощает систему установки, без участия специализированной техники. Ровная поверхность стен, позволяет сохранить эстетический внешний вид на протяжении длительного времени. повышенная пожарная безопасность, улучшенная шумоизоляция.

Видео строительства небольшого одноэтажного СИП дома под Подольском. Как дом выглядит зимой 2020 года можно посмотреть в этом ролике.

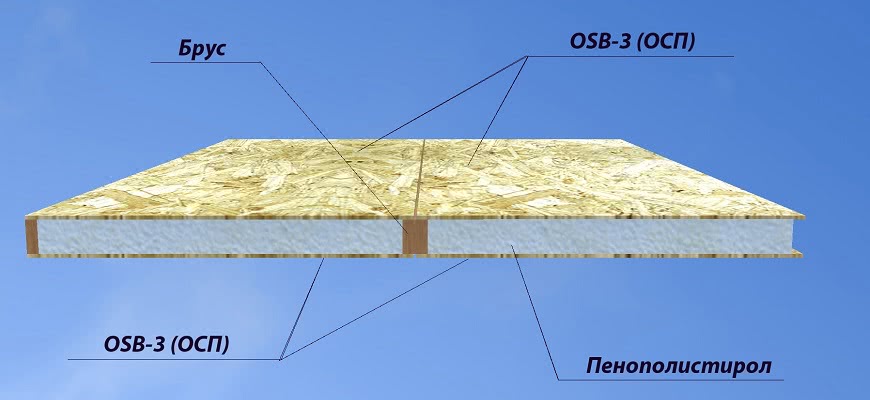

Состав панелей

СИП состоит из следующих материалов:

1. Гранулированного пенополистирола (ППС). Недорогой эффективный утеплитель. Используют панели толщиной 100, 150 и 200 мм.
2. Ориентированно-стружечной плиты с пониженным водопоглощением (ОСП-3). Играет роль облицовки в SIP. ОСП делают из щепы формата 150х5 мм. В качестве клея используют фенолформальдегидную смолу. При переходе от одного слоя к другому ориентацию древесного наполнителя меняют на 90°, что обеспечивает высокую прочность во всех направлениях, в т.ч. на изгиб. Толщина изделия составляет 6-25 мм.

Большинство SIP изготавливают из пенополистирола марки ПСБ-С-25 (с добавкой антипирена) и ОСП толщиной 9 или 12 мм.

Состав панелей.

Сип панель из фибролита и ППУ

 Данный строительный материал является достаточно новым продуктом на рынке строительных материалов. Состоит такая сендвич панель из двух фибролитовых плит и в качестве утеплителя между ними используется пенополиуретан (ППУ). Свойства такой плиты объединяет в себя все достоинства фибролита и ППУ.

дом из фибролитовый сип панелей

Характеристики фибролита:

состоит из древесной стружки на 60%, портландцемента  марки 500 примерно на 39,7% и вяжущего силиката натрия с пониженной концентрацией, так называемое жидкое стекло примерно на 0,3%. Фибролит еще называют улучшенной древесиной.

огнестойкий, не поддается горению в отличие от ОСП

фибролитовые плиты

• практичен при внутренней отделке, поскольку благодаря шероховатой поверхности имеет хорошую адгезию, т.е. хорошо сцепляется с материалами внутренней отделки, такими как шпатлевка и другими.
• Имеет легкий вес, что облегчает монтаж плит и соответственно сокращает сроки строительства
•  прост в обработке и работе. В работе с фибролитом используется тот же инструмент как и при работе с деревом, хорошо сверлится и кроится.

достаточно хрупкий материал, подвержен механическим повреждениям, при падении раскалывается, в принципе как и большинство искусственных материалов.

сип панель из фибролита и ППУ в разрезе стены

Влагостойкость. Во внутренней отделке  фибролит следует применять в помещениях, где влажность примерно 70%, это выше нормы. Однако, благодаря своей пористости, которая с одной стороны имеет свои плюсы, фибролитовая плита хорошо в себя впитывает влагу, которая в случае замерзания внутри  разрушит плиту. Потому строить из фибролитовых СИП панелей следует только в сухих условиях, в максимально теплое и сухое время года. Этот недостаток устраняется путем внешней отделки фасада. Если защитную отделку выполнить вовремя, то низкая влагостойкость материала не даст о себе знать

плиты изготавливают разного размера, длинны и толщины

 Второй составляющий компонент сип панели из фибролита это используемый в качестве утеплителя – пенополиуретан, ППУ сокращенно.

Свойства
пенополиуретана:

 получают в результате смешивания полиола и полиизоцианата. Застывшая пенообразная смесь содержит до 90% газа, что обеспечивает ячеистость и создает высокие теплоизоляционные свойства

пенопоулеретан

может быть как мягким и эластичным, так и плотно-жестким, но не теряет своей эластичности. В народе его называю поролон, эффективно используется для производства сип панелей. В

пенопоулеретаном утепляют даже бревенчатые дома

сильная влагостойкость, не подвержен структурным изменениям в результате перепада температуры

очень низкий коэффициент теплопроводности. В сравнении с кирпичной стеной толщиной в 1 метр, для такой же эффективности сохранения тепла, необходимо всего лишь 30 мм толщины пенополиуретана

химическая прочность

не подвержен гниению и поедению грызунами, распространению плесени и грибка

 экологичный материал, абсолютно безопасен для здоровья

  Пенополиуретан – это достаточно новый материал и стремительно набирает обороты популярности по всему Миру. Его используют в автомобилестроении и авиации, мебельной промышленности. Очень хороший утеплитель, который уже используется при строительстве высокотехнологичных энергоэкономных зданий.

сип панели из фибролита и ППУ

 Пенополиуретан в сип панелях используется не только в комбинации с фибролитом, но и с ОСП и другими панельными материалами.

 Сип панели из фибролита и пенополиуретана используются при возведении, бань, гаражей, пристроек и беседок, стен, несущих конструкций в домах.

Плюсы и недостатки домов из сип панелей ( почему строят из сип панелей )

    Выше мы рассмотрели самые эффективные и популярные варианты сип панелей и материалы из которых их изготавливают. Однако главное при выборе материала, это знание того, как же он проявляет себя во время эксплуатации и какие сюрпризы можно ожидать от  дома из сип панелей.

Соединение панелей между собой и с другими конструктивными элементами

Качественное крепление СИП – это отсутствие мостиков холода, удобство сборки отдельных деталей, прочность их соединения. Каждый из основных конструктивных узлов имеет свои особенности.

Крепление панелей к фундаменту

Для монтажа стеновых SIP к фундаменту сначала настилают на него гидроизоляцию (рубероид), закрепляют доски обвязки (ДО).

После этого укладывают панели перекрытия. Их фиксируют на основании с помощью анкеров. Расстояние между крепежами не должно превышать 2 м.

Монтаж этого вида СИП панелей происходит следующим образом:

• Саморезами диаметром 4,8 мм и длиной 95 мм соединяют перекрытие с досками обвязки.
• Саморезами 3,1х50 мм фиксируют стеновую панель к ДО. Расстояние между крепежами не должно превышать 150 мм.

В процессе монтажа проверяют ровность крепления СИП строительным уровнем.

Угловое соединение стеновых элементов

В наружных и внутренних углах (90°) панели стыкуют между собой, используя деревянные шпонки. Обычно это доски толщиной 50 мм, шириной 150 мм. Альтернатива для постройки дома – двутавровые балки.

Полезное: Каркасный дом с мансардой

Обратите внимание: стыки отдельных элементов сначала запенивают монтажной пеной. К одной из стен шпонку крепят с помощью саморезов 4,8 мм диаметром

Расстояние между ними не должно превышать 200 мм

К одной из стен шпонку крепят с помощью саморезов 4,8 мм диаметром. Расстояние между ними не должно превышать 200 мм.

Панель другой стены фиксируют на шпонке саморезами 3,5 мм, выдерживая шаг не более 150 мм. Выступающую часть плиты OSB закрепляют на торце стеновой панели аналогичным образом.

Стыкование стеновых и панелей перекрытия

Это непростой соединительный узел СИП дома, предполагающий использование большого количества крепежных элементов.

1. Плиту перекрытия фиксируют на нижней стене с помощью саморезов, диаметр и длина которых равны 6,3 и 240 мм, соответственно. Расстояние между ними не должно превышать 300 мм.
2. Поверх перекрытия монтируют доску обвязки. Для этого используют саморезы 4,8х95 мм, вкручивая их с шагом в 100-200 мм.
3. Саморезами 3,5х51 мм фиксируют панели верхней стены на доске обвязки. Расстояние между ними не должно превышать 150 мм.
4. OSB по доске обвязки перекрытия также крепят саморезами на 3,5 мм. Однако при этом допустим шаг в 300 мм.

Все монтажные стыки при сборке дома предварительно пропенивают соответствующим составом.

Угол соединения кровли и стены

Для устройства стыка кровли и стены выполняют следующие действия:

1. На стеновой панели фиксируют мауэрлат – опору для нижнего уровня стропильной системы. Для этого используют саморезы 4,8х95 мм с шагом до 200 мм.
2. С торцевой стороны кровельной СИП крепят доску обвязки. Саморезы диаметром 3,5 мм устанавливают не реже, чем 150 мм друг от друга.
3. Элементы кровли соединяют с мауэрлатом саморезами 6,3х240 мм. Расстояние между ними не должно превышать 300 мм.

Обратите внимание: крепежи диаметром 6,3 мм используют также для фиксации кровельных панелей на коньковой балке

Преимущества и недостатки

Дома, возведенные по канадской технологии, отлично выглядят, не требуют времени на усадку, их можно строить даже в зимнее время. Есть и свои минусы: поскольку дом возводится по принципу термоса, поэтому требует принудительной вентиляции. Более подробно о плюсах и минусах панельно-каркасной технологии далее.

Цена

Чтобы нагляднее понимать разницу между стоимостью домов из разных стройматериалов, предлагаем вашему вниманию сравнение цен на типовые проекты на начало 2020 года:

• Дом 100 м2 из СИП-панелей одноэтажный с мансардой — от 600 000 рублей.
• Коттедж 100 м2 из клееного бруса одноэтажный — от 1 100 000 рублей.
• Дом 60 м2 из газобетона двухэтажный — от 2 300 000 рублей.

Прочность

Показатели прочности СИП-панелей в 5 раз выше нормативных значений, допустимых для строительства жилых помещений. Например, плита толщиной в 220 мм без трещин и деформации выдерживает равномерно распределенную нагрузку в 660 кг/м2. Ударная нагрузка, которую способна выдержать аналогичная СИП-плита, составляет 2 тыс. кг/м2. Прочность сэндвич-панелей на изгиб и излом также достаточно высока.

Шумоизоляция

Уровень звукоизоляции при строительстве дома из сэндвич-панелей толщиной в 170 мм составляет 70 дБ. Чтобы понимать, сколько это, несколько значений уровня шума для понятных каждому бытовых явлений:

• Работающий советский холодильник — 30 дБ.
• Разговор двух людей — 40 дБ.
• Струя воды из-под крана, падающая на металлическую мойку — 60 дБ.
• Плач маленького ребенка — 70 дБ.

Если брать панели толще (220–240 мм), уровень шумоизоляции будет выше.

Вентиляция

Строения, возведенные по СИП-технологии, требуют вентиляции. Без обеспечения притока свежего воздуха принудительным путем, газообмен в доме будет осуществляться только при проветривании через окна и двери. В Сип-домах обустраивают различные варианты вентиляции:

• Механическая вентиляция.
• Приточно-вытяжная вентиляция.
• Вентиляция рекуперативного типа.

Выбор типа вентиляции зависит от архитектурных особенностей дома, планировки и финансовых возможностей заказчика.

Тепловая инерция

Способность дома долго удерживать тепло после нагрева, или его тепловая инерция, зависит от нескольких факторов:

• Скорость теплообмена с окружающей средой.
• Уровень внутренней температуры в доме.
• Качество внутренней и внешней отделки.

Строения из СИП-панелей при правильном строительстве и при герметизации всех зазоров между плитами является достаточно теплым даже для сибирских морозов.

Капитальность

Из тонких СИП-панелей (от 140 мм толщиной) можно построить одноэтажный дом на небольшую семью. Если требуется возвести двухэтажный дом, рассчитанный на большое число людей, стоит использовать панели толщиной 220–240 мм. С помощью СИП-технологии можно быстро возвести капитальное строение, которое способно выдерживать значительные нагрузки без потери эксплуатационных характеристик. Это реально благодаря прочности плиты ОСП и упругости утеплителя.

Долговечность

Срок службы СИП-дома составляет 45–50 лет. Практика зарубежного строительства (Канада, США) показывает, что постройки из экологичных панелей способны простоять вдвое больше и оставаться комфортными для проживания.

Основные ошибки при строительстве

Нарушение строительных технологий может привести к серьезным последствиям. Наиболее распространенные нарушения при возведении СИП-домов:

• Недостаточная гидроизоляция фундамента. Если дом начнет подгнивать снизу, исправить ситуацию будет крайне сложно.
• Лучше заказать готовые СИП-панели, заранее обработанные противогнилостными составами и антипиренами. При самостоятельной обработке плит защитными составами больше шансов, что некоторые участки останутся необработанными.
• Строительство одноэтажного дома без чердачного перекрытия — большая ошибка с точки зрения экономии тепла и удобства.
• Отсутствие принудительной вентиляции способствует разрушению дома из-за накапливающейся влажности.

При соблюдении всех строительных технологий СИП-дома — это надежные, теплые и долговечные здания, в которых можно с комфортом прожить долгие годы.

Достоинства и недостатки

Как любая новая для нашей страны технология, строительство дома из СИП-панелей имеет своих приверженцев и противников. У противников самый главный довод — ненатуральность материалов, возможность выделения вредных веществ. Действительно, эти плиты состоят из пенопласта и ОСБ. Пенопласт — привычный материал и опасен он только во время горения. ОСБ тоже уже давно на рынке, его делают из прессованной крупной стружки и щепы. В качестве связующего добавляют смолы содержащие формальдегиды. Вот это-то связующее и вызывает больше всего вопросов: формальдегид — сильный яд и его нахождение в атмосфере в большом количестве вызывает отравление.

Выделения формальдегида должен контролироваться СЭС (санитарно-эпидемиологическая станция), и в продаже должны быть только безопасные строительные материалы. Так что если вы планируете построить дом из СИП-панелей, внимательно выбирайте производителя — от его добросовестности зависит качество материала. Панели, собранные на немецкой компании OSB Egger (EGGER), признаны наиболее качественными и безопасными. Эмиссия формальдегида у них E1 (безопасная).

При этом они легко переносят высокую влажность, не впитывают воду и не деформируются.

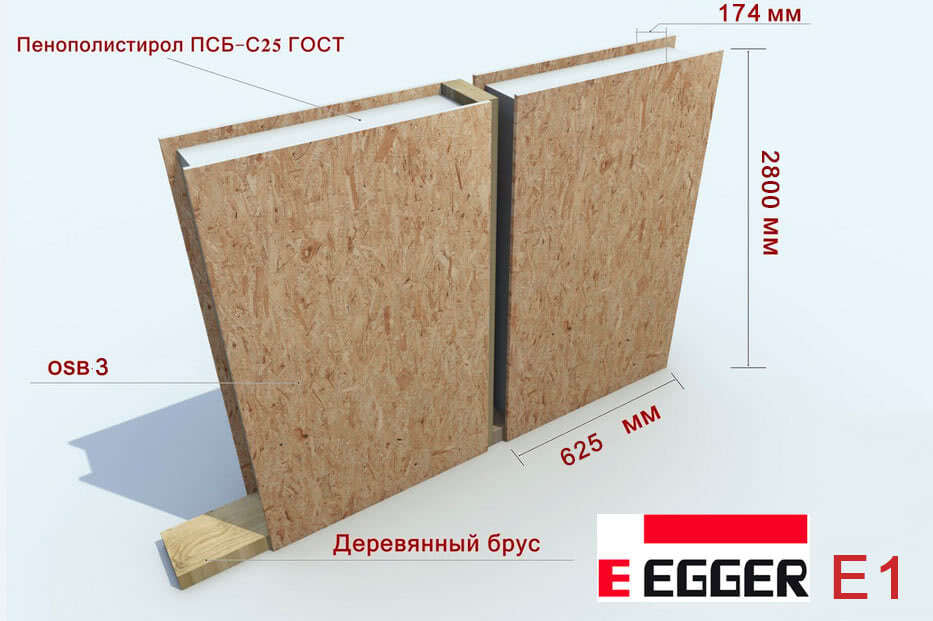

СИП-панель Эггер Е1 2800х625х174 (Румыния) — оптимальный вариант для стен

Хороши также немецкие панели Glunz Agepan, но их мало кто использует

Если говорить о российских производителях, то следует обратить внимание на продукцию компании «Калевала». При производстве используются только безопасные и качественные материалы:

1. OSB-3 Калевала Россия класс эмиссии Е1;
2. Клей — TOP-UR (Россия);
3. Пенополистирол — ПСБС — 25C Knauf (Россия).

Говоря о достоинствах строительства из SIP-панелей, необходимо обратить внимание на то, что технология отработана уже давно. Производятся элементы для разных элементов дома из SIP-панелей: наружных стен, перегородок, межэтажных перекрытий и т.д

Для любой части постройки есть свои панели

Почему же люди строят дома из СИП-панелей? Потому что такой дом имеет солидные плюсы:

• Малый вес, что позволяет сэкономить на фундаменте. Под этот тип построек идеальны свайные или свайно-ростверковые фундаменты.
• Малые теплопотери, низкие затраты на отопление. Пенополистирол — отличный утеплитель, а зажат он с двух сторон листами ОСБ. Это и делает дом из сэндвич панелей очень теплым.
• Низкая стоимость квадратного метра.
• Малые сроки возведения. Коробку двухэтажного дома можно собрать за месяц.
• Отсутствие усадки. Осадка может быть у фундамента. У конструкции из СИП-панелей осадки нет.
• Отделочные работы можно начинать сразу после того как собрана коробка.

Именно этот набор свойств привлекает людей выбирать дом из СИП-панелей. Строят как капитальные дома, так и дачи. Так что при ограниченном бюджете строительство дома из СИП-панелей может стать очень удачным решением.

Плюсы и минусы

Плюсы:

• Хорошие свойства изоляции тепла (материал не выпускает тепло в холодное время года за счет чего в помещении тепло, а в теплый период, наоборот, пропускает воздух для более лучшей вентиляции).
• Высокий уровень изоляции шума.
• Применение данного материала позволит построить любую конструкцию за малый период времени.
• Легкость.
• Возможность проводит постройку в любое время года. Обусловлено это тем, что данные панели практически не подтверждены воздействию внешней среды.
• Экологичность.
• Простота монтажа

Минусы: высока горючесть, а значит, риск того, что контракция начнет гореть очень велик.

Преимущества

Чтобы понимать, почему многие владельцы делают свой выбор в пользу домов из СИП-панелей, можно рассмотреть их основные плюсы:

1. Прочность. Панели считаются очень прочными не только за счет своего строения, но и за счет основы, к которой они крепятся. Монтаж изделий происходит на специальный каркас из деревянного бруса.

   Этот материал будет прочным и «вырвать» панель из обрешетки невозможно. Например, чтобы вырвать из такой стены саморез, придется приложить усилие в 120 кг. Сама панель способна выдержать вес джипа.

2. Устойчивость. Очень часто дома из СИП-панелей строят в регионах, где нередким гостем является землетрясение.

   Если брать данные из статистики, то каркасный дом с легкостью перенесет землетрясение в 6 баллов, тогда как монолитное строение из кирпича или бетона не сможет похвастаться такими характеристиками.

3. Краткие сроки строительства. Если сравнивать строительство каркасного дома с применением СИП-панелей и возведение дома из блочного материала, то первый вариант будет в разы быстрее. Это объясняется тем, что на строительный объект панели поставляются уже готовыми, и все, что необходимо сделать – собрать каркас и закрепить на нем материал.

   Крепление также происходит достаточно быстро: в самой панели есть специальная система, а для установки на каркасе используют саморезы, болты или анкера.

4. Небольшой вес строения. Если дома из блочного материала требуют устойчивого, хорошо заглубленного фундамента, то жилье из Sip-панелей не нуждается в столь массивном основании.

   Для таких зданий отлично подойдет ленточный или свайный фундамент. Выбор связан с небольшим весом самих панелей, которые при эксплуатации не будут чрезмерно нагружать основание дома.

5. Экономия на отоплении. В конструкции СИП-панелей располагается пенополистирол, который обладает отличными теплоизоляционными свойствами. Если проводить строительство в южных регионах, то дополнительное утепление не потребуется.

   Кроме того, зимой дом будет сохранять температуру внутри здания, а летом будет прохладным, что обеспечивает комфортный микроклимат для проживания.

6. Нет лишних трат на отделку. Так как панели выпускают с идеально ровной поверхностью, то тратить большое количество денег на выравнивание стен не придется. Например, если дом строят из ракушки, то для последующей отделки будет необходимо хорошо заштукатурить поверхность и только потом приступать к нанесению финишных отделочных материалов.
7. Отсутствие мостиков холода. Так как панели изготавливают на заводе, то лишних зазоров в их конструкции не будет. Это исключает появления мостиков холода, но при условии правильной установки щита.

Если в процессе эксплуатации готового дома владелец решит расширить жилое пространство – сделать это будет несложно, что является еще одним преимуществом таких домов.

Стены

Нижняя обвязка стен

После сборки цокольного перекрытия на нём устанавливаются брус нижней обвязки стен в соответствии с планом внутренних помещений. Элементы нижней обвязки представляют собой брусья шириной соответствующей толщине пенополистирола в СИП панели и высотой 50-60 мм. Массивный брус такого размера не всегда бывает в свободной продаже, да и стоит он немало. Поэтому, нередко, вместо него используется композитный элемент, набранный из нескольких досок подходящих размеров. Крепление нижней обвязки осуществляется саморезами 75 мм с шагом не более 40 см.

При размещении бруса необходимо учитывать расположение дверей во внутренних помещениях. Для простоты монтажа, а также чтобы предотвратить ошибки в планировке, брус в дверных проемах вырезается уже после сборки стен из СИП панелей. Поэтому в подобных местах нижняя обвязка к полу не прикручивается.

Установка стеновых панелей каркасным способом

Стеновая сборка домов из СИП панелей осуществляться способами аналогичным уже описанным для нижнего перекрытия. Наиболее, распространенным является каркасный метод, при котором сращивающими деталями выступают уже не лаги, а сдвоенные стойки 40(50)х150 мм (для СИП толщиной 175 мм):

• сборку начинают от угла здания, размещая на обвязочном брусе первый стеновой элемент и выравнивая его торец заподлицо с плитой перекрытия;
• панель, с внешней и внутренней сторон, притягивается к обвязке саморезами (L=40 мм, шаг – 150 мм);
• во внешний вертикальный торец закладывается одинарная стойка 50х150 мм и прокручивается через листы OSB саморезами (L=40 мм);
• по внутреннему краю панели напротив торца угловой перпендикулярной стены устанавливается вертикальная сдвоенная стойка (угловой шип). Она притягивается саморезами 8х240 мм с неполной резьбой, вворачиваемыми с внешней плоскости первой стеновой панели с шагом 400 мм;
• сборка угла заканчивается пристыковкой перпендикулярной панели, прокручиваемой по угловому шипу саморезами длиной 40 мм. Для её плотной посадки она с торца подбивается кувалдой через прокладку из доски или бруса;
• дальнейшая рядовая технология монтажа СИП панелей предполагает аналогичные действия – присоединение очередного участка стены через шип стойку.

Установка стеновых панелей бескаркасным способом

Бескаркасный способ соединения предусматривает использование шпонок из плиты OSB-3 или специальных термовставок, так называемых «сплайнов». Они представляют собой узкий фрагмент СИП-панели, вписывающийся своими габаритами во внутрь паза полноразмерной панели. Подобная бескаркасная технология сборки позволяет снизить теплопотери через материал древесины бруса, обладающего более высокой теплопроводностью, чем пенопласт. Схема монтажа SIP панели бескаркасным способом при помощи сплайнов указана на рисунке ниже. Она оптимально подходит для возведения одноэтажных домов.

После завершения сборки стен первого этажа верхние торцы панелей также пропениваются, а в выборку пенопласта закладывается обвязочная балка 40(50)х150 мм. Она прокручивается вдоль всех листов OSB саморезами длиной 40 мм, а к стойкам каркаса – 75 мм.

Межэтажные и чердачные перекрытия изготавливаются аналогично цокольному ярусу, как и технология сборки стен второго или мансардного уровня повторяет монтажные операции для стен первого этажа.

Отрицательные стороны

Если структурные изолирующие панели не обработать специализированными смесями, не проводить отделки, то весомым минусом становится третья степень огнестойкости. Благодаря самозатухающим пенополистиролам обеспечивает пожарную безопасность. Для воспламенения требуется температура выше в два раза, чем для обычного дерева.

Лаги перекрытий подвергаются разрушению, что требует особой системы утепления, обработка огнезащитой, негорючими материалами и крепежей. Поможет нанесение огнезащитной краской. Отделка гипсокартонным покрытием и гипсостружечными плитами выдержат более 40 минут воздействия прямого огня. Обязательно следует иметь в доме пожарную сигнализацию и систему пожаротушения.

Выдерживаемая нагрузка

Не смотря на свое «легкое» строение, SIP-панели могут выдерживать достаточно большие веса. Благодаря трем слоям и клею внутри, они прекрасно держат как поперечные, так и продольные нагрузки.

Поперечная (давление сверху) – проведенные эксперименты показывают, что справляются со всеми видами нагрузок, это ветер, снег и т.д. Если пройтись по цифрам, то получается что панель, шириной в 1,5 метра держит от 2 до 2,5 тонн нагрузки. Если перевести на квадратные метры, можно получить показатель в 150 – 250 кг/метр. Все зависит от материала внутри и производителя.

Продольная (давление по горизонтали) – здесь нагрузка куда более существенная, при проводимых испытаниях становится понятно, что продольный вес, который способна выдержать панель варьируется в показателях от 8 до 10 тонн, это очень хорошо! Для общего понимания представьте каменный дом на три этажа (панельный или кирпичный) у которого первый этаж из СИП, они выдержат всю нагрузку!

Дом из сэндвич-панелей своими руками

Без помощи строительной организации в данном вопросе все равно не обойтись. Изготовление сэндвич-панелей самостоятельно сводит на нет всю экономию и низкую стоимость такого дома, так как дело это нелегкое и трудоемкое.

Обратившись в проектное бюро или строительную компанию, необходимо разработать проект для Вашего дома. Затем на основании этого проекта изготавливаются SIP- панели, требуемого размера и параметров. Покупать строго стандартные панели и затем подгонять их под проект тоже можно, но трудоемко и долго. Когда заказ на изготовление панелей выполнен, их доставляют на стройплощадку грузовым автомобилем и начинают сборку дома.

Экологичность

Многих волнует «экологичность» этого материала, ведь не хочется жить в газовой камере! Я уже писал статью на эту тему, можете почитать здесь. Однако немного повторюсь — и тут есть над чем подумать. С одной стороны SIP-панели, очень экологичны и обладают классом экологии «E0», то есть практически не выделяют никаких вредных веществ. Достигается это при помощи специальных технологий – «чистого» с точки зрения экологии ОСП листа (класс E0), и такого же чистого пенополистирола, который зачастую применяют в пищевой промышленности. Эти СИП панели можно применять в строительстве частных домов для круглогодичного проживания, они абсолютно безвредны! Но и стоят не дешево.

Однако не все так радужно и есть «грубые» подделки, или так называемые хозяйственные «СИП». Здесь применяется ОСП плита класса «E3», а также пенопласт вместо пенополистирола. Выделения вредных веществ у таких домов, будет зашкаливать, и жить в них очень опасно для здоровья! Особенно в зимний период, когда окна закрыты, а внутри постоянно работают обогревательные приборы. Как правило, такие типы применяют для хозяйственных построек, где нахождение человека минимально. Распознать их легко, просто посмотрите на утеплитель внутри, если пенопласт — значит плохо. Вот небольшой видео пример.

Поэтому при покупке СИП для каркасного дома, требуйте сертификаты качества, экологичность ОСП, пенополистирола и клея! Все это должно быть зафиксировано в специальном сертификате, далее проверьте этот сертификат, не поддельный ли он? Можете отдать лист на экспертизу, и только после этого покупайте или не покупайте материал у этого производителя.

На что сразу следует обратить внимание

Еще на этапе выбора размеров будущего дома проявляется первая особенность его конструкционных элементов. Ведь для того, чтобы минимизировать отходы стройматериалов, необходимо учесть стандартную ширину СИП панели – 1,25 м. Если разработка проекта дома была заказан в профильной организации, то в плане сооружения также будут заложены дилатационные зазоры. Это допуски по 3 мм, которые специально оставляют в месте стыка двух панелей. Однако, как показывает опыт, плиты OSB-3, из которых состоит обшивка СИП-панелей, могут иметь довольно значительные отклонения в стандартных размерах. Так, в соответствии с нормативами допустимая погрешность составляет +/- 3 мм на погонный метр. Кроме того, СПИ панели из разных партий могут также значительно отличаться линейными размерам, до 5 мм. Это приводит к тому, что например, одну из 8 панелей, составляющих на плане стену длиной 10 м, придется обрезать на месте монтажа. Можно, напротив, получить зазор в 20-30 мм, который уже устраняется заполнением полиуретановой пеной.

Выбор фундамента под сип-панельные дома

Старт любого строительства — выбор фундамента. Под панельные дома по канадской технологии позволительно установить несколько разновидностей оснований:

• Хорошо себя зарекомендовал винтовой фундамент, так как он позволяет смонтировать вентиляционную систему, необходимую для сип-панельных сооружений, которым противопоказана высокая влажность воздуха. Подобное основание имеет большие сроки эксплуатации и позволит впоследствии расширить дом, добавив пристройку.
• Мелкозаглубленный фундамент — также отличное решение. Он прочный и недорогой.
• На неустойчивых грунтах хорошо использовать основание из железобетонных плит.

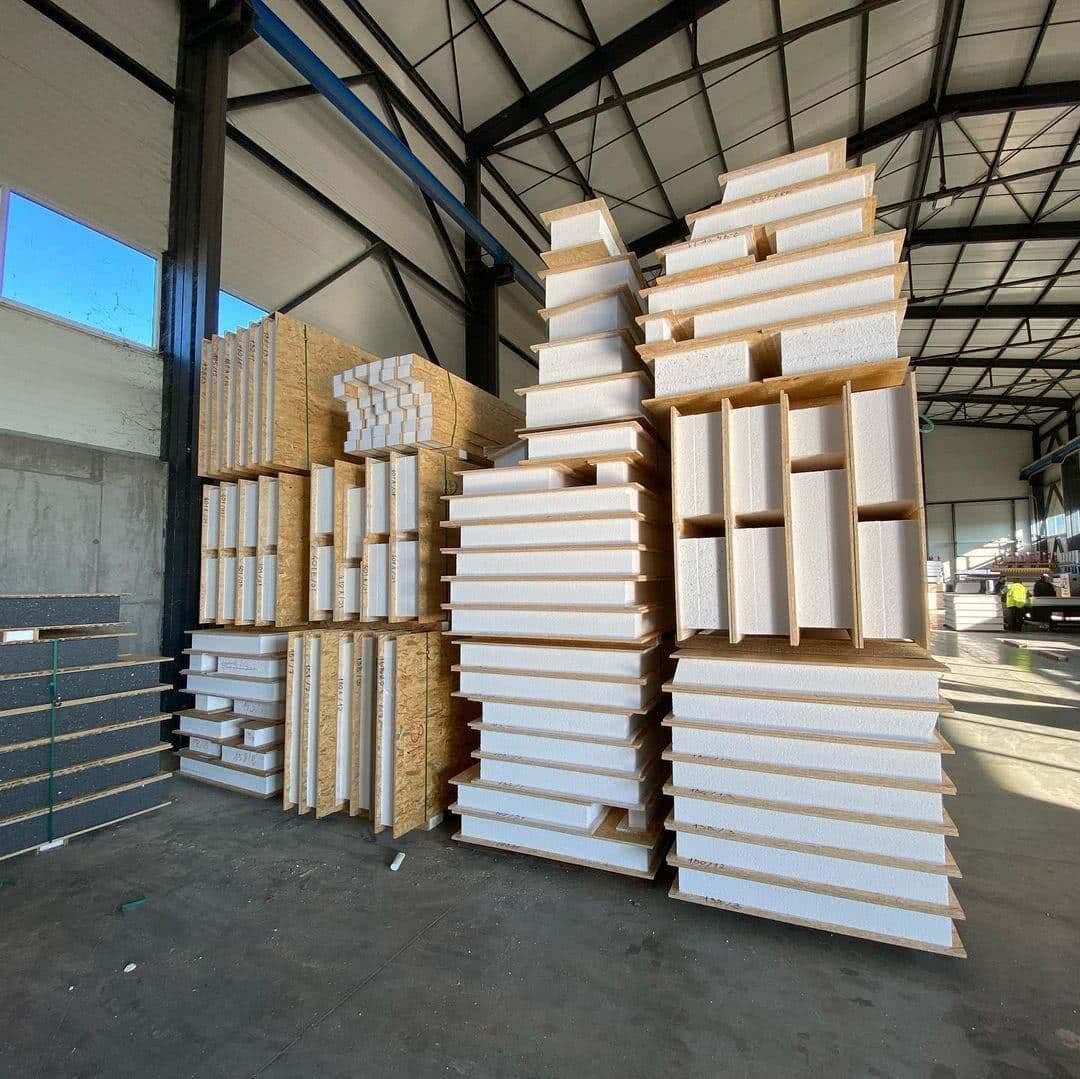

Структурная изоляционная панель (СИП) состоит из двух OSB-плит и слоя вспененного пенополистерола. Объединены все три слоя специальным полимерным клеем. Канадская технология соединения в сочетании с брусом позволяет быстро сконструировать из сэндвич-панелей прочный деревянный каркас.

Каждая технология строительства имеет достоинства и недостатки. Построенный с соблюдением всех технологических требований сип-панельный дом — это комфортное, эстетичное и современное жильё, которое долгие годы будет радовать своих владельцев.

Похожие записи:

Все варианты углубления колодца своими руками Регулировка реле давления насосной станции: настройка с нуля, распространенные ошибки Бассейн на участке Фанера для пола Квадратный метр площади помещения Как правильно сделать обвязку твёрдотопливного котла
