Особенности исчисления размеров профлиста для забора и крыши

Стандартные и максимальные габариты профлиста: общий и рабочий

Часто производители выпускают материал согласно техническим условиям (ТУ), а не только по ГОСТу. ТУ увеличивает возможности производителя, поскольку можно самостоятельно выставлять размеры, требования к качеству.

Поэтому, если в сопроводительной документации указаны ТУ, то лучше сразу ознакомиться с ними.

Разберем подробнее размерные параметры профильных листов.

Ширина

Важно различать:

1. Геометрическую или общую. Указывается заводом-изготовителем. Проверить на соответствие можно рулеткой.
2. Рабочую. Имеется в виду площадь обшиваемой поверхности без монтажных расходов материала.

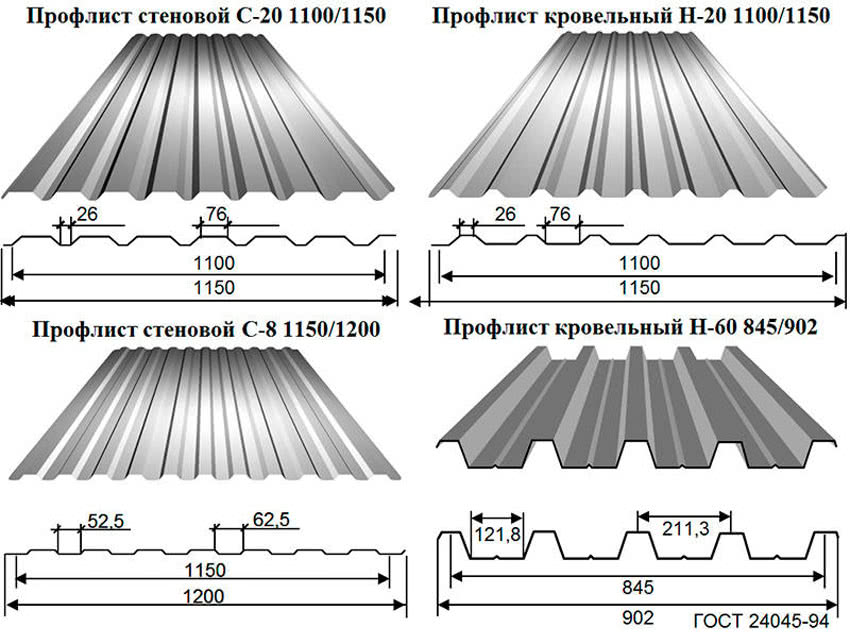

Когда указывают ширину профлиста через дробь – 1022/1000 мм, то 1022 мм ‒ полная ширина для монтажа на стены, 1000 мм ‒ рабочая ширина для настила крыши.

В зависимости от торговой марки ширина варьируется от 600 до 1850 мм.

Разница в ширине металлического профиля позволяет определять точное количество листов, нужных для обшивки крыши.

Примеры профнастила разных марок с указанием ширины приведены ниже в табл. 1.

Таблица 1 ‒ Ширина профнастила

Общая ширина у марки НС35 ‒ 1060 мм, у Н75 ‒ 800 мм.

При настиле крыши боковой нахлест должен быть не менее одной волны. Когда крыша идет под уклоном, нахлест увеличивают до двух волн.

Длина

Схема укладки профнастила на стропильную систему

В зависимости от производителя (по требованиям ГОСТа) бывает от 2,4 до 12,6 м. Возможно изготовление на заказ профлиста с большим размером листа.

Считается, что для настила кровли в частном доме нужна максимальная длина ‒ 1200 мм. На некоторых участках можно обойтись листами 500-1000 мм. Нарезка листов происходит с шагом 0,5 м. С помощью предварительно составленного чертежа получится точно определить количество и размеры профнастила.

Толщина

Стандартными считаются показатели 0,5, 0,55 мм. Встречаются в продаже листы толщиной:

• 0,35 мм;
• 0,75 мм;
• 0,8 мм;
• 1 мм;
• 1,2 мм.

При выборе толщины профлиста нужно учесть следующее:

1. Материал толщиной менее 0,5 мм не пригоден для обшивки кровли. Подойдет при отделке фасадов, возведении временных заборчиков, строительстве хозблоков, сараев.
2. Чем толще сталь, тем тяжелее выходит лист.
3. Утолщенная сталь более устойчива к коррозии. Даже пораженная ржавчиной прослужит дольше.

Толщина листа влияет и на его стоимость. Разница между ценой тонкого и толстого листов достигает 35%.

Определяется разновидностью профлистов. Рост толщины, длины, ширины материала влияет на его вес.

Средний вес 1 кв. м составляет от 7 до 11 кг. Если сравнивать с металлочерепицей, то квадратный метр черепицы весит 43 кг.

Средний вес 1 кв.м стенового (С) профлиста – 5,5‒7,5 кг.

Иногда данные указывают на 1 погонный метр.

Чтобы облегчить процесс подсчета, можно воспользоваться одним из строительных калькуляторов, что есть в интернете.

Виды листового проката

По способу обработки стали различают горячекатаный металлический лист и прокат холодный — оба эти вида бывают оцинкованными или с полимерным напылением, окраской. Покрытие наносится на обе стороны или одну из них. Для изготовления гофролиста используют способ холодного профилирования мощным прессом. Другая оригинальная разновидность изделия — металлочерепица.

Основное применение гнутых плоскостей находится в строительстве: облицовка стен, ограждение территорий, укладка кровли и устройство перекрытий из заливного бетона по профнастилу. Размеры листа изменяются от высоты волны — по этому признаку различают 3 основных вида изделий:

1. Стеновые — они выделяются меньшими толщиной и изгибом трапеций (от 8 до 21 мм), более низкой несущей способностью. Мелкое гофрирование позволяет получить при изготовлении большую ширину профнастила: под пресс идёт лента 1250 мм, и конечный размер определяется высотой трапеций. Применяются главным образом для обустройства заборов и обшивки стен каркасных металлоконструкций.
2. Кровельные или универсальные листы имеют волны 20―100 мм. Такой сортамент чаще всего используют для укладки на крышу.
3. Несущие профлисты. Размеры листов против стеновых значительно заужены, поскольку трапеции крупнее — от 75 мм и выше 100. Сфера применения — изготовление контейнеров, строительство гаражей, ангаров: везде, где конструкции подвергаются значительным нагрузкам.

https://youtube.com/watch?v=XL7aTq7cOiQ

Как выбрать подходящий профлист

На строительном рынке представлен широкий ассортимент профлиста для забора. Какой же вид выбрать? Определяющую роль здесь играют условия эксплуатации и пожелания жильцов

Важно обратить внимание на наличие защитного покрытия на поверхности материала и его эксплуатационный срок

Для домов, которые расположены в неблагоприятных условиях, рекомендован забор из профнастила с пластизольным слоем. Такой материал будет устойчив к механическим нагрузкам.
В умеренном климате используют оцинкованный профлист с маркировкой С8, С10, С20. Стоит отметить, что при сильных ветрах С8 лучше не использовать.
Отличными показателями обладает профлист С20. У него сравнительно небольшая толщина, но он имеет оптимальную прочность и обеспечивает звукоизоляцию.

Семь важных нюансов

Схема устройства ограждения из профлиста на металлических столбах

От назначения ограждения зависит выбор параметров профлиста. Так, например, для временных ограждений или для заборчика палисадника прекрасно подойдет металлопрофиль из обычной оцинковки небольшой жесткости. А для стационарных монументальных ограждений дома следует выбирать жесткий лист, покрытый полимерами.

При выборе материала следует обратить внимание на нюансы:

В регионах, где особенностью климата является ветреность, не забудьте учитывать парусность материала. Желательно применять профлист с высокой жесткостью, и устанавливать столбы не реже чем через 2,5 м.
Обязательно при покупке изделий требуйте сертификат качества, интересуйтесь методом покрытия металла, содержанием цинка

Отсутствие маркировки должно насторожить.
Профлист желательно приобретать одной партии, так как нередко в разных партиях встречаются некоторые несовпадения в цветовой гамме и ширине листа.
Обращайте свое внимание на геометрию профиля и края листов. Небольшие сколы и царапины могут повлиять на устойчивость к погодным условиям

А небольшая вмятина укажет на качество листа.
При проведении расчета материала учитывайте не общую ширину листов, а рабочую. Эти параметры указаны в маркировке.
Многие застройщики производят монтаж листов по горизонтали, так как считают, что расход материала значительно сокращается. Если располагая профлист по горизонтали, ширина материала устраивает, не забывайте о том, что столбы в любом случае следует устанавливать на стандартном расстоянии – 2,5 м. Кроме того, 12 метров длины листа создают трудности при транспортировке, и повышается вероятность его деформации.

Не забывайте о тепловом коэффициенте расширения металла. Для того чтобы при температурных перепадах, конструкцию не повело и лист не сорвало с креплений, следует придерживаться рекомендаций специалистов по расположению всех элементов и креплению обшивки.

Как оказалось, обустройство простого забора из профнастила требует учета достаточного количества нюансов. И для того чтобы определиться с необходимым типом материала, его шириной и длиной, следует внимательно изучить показатели, а лучше проконсультироваться у специалистов.

Профнастил: какие размеры листа лучше подойдут для забора?

Чем толще материал, тем он дороже.

Вышеназванный стандарт также устанавливает толщину профилированных листов для забора. Согласно с нормами, листы могут изготавливаться из металлических листов, толщина которых находится в пределах 0.35-1.2 мм. Соответственно, профлисты с толщиной 0.35 мм являются самыми дешевыми и менее подходящими для установки заборов и других оградительных конструкций.

Для монтажа заборов чаще всего используются листы с толщиной стали 0.6-0.7 мм. Подобный профиль достаточно сложно деформировать, а согнуть его поперек ребер жесткости невозможно без специальных инструментов.

Стандарт также регламентирует длину профилированных листов. Уточним: под длиной подразумевается кратность одного участка материала.

Установленной длины не существует, поскольку профнастил выполняется из прокатной стали и может быть любых размеров, в зависимости от требований заказчика или желания производителя.

Тем не менее, в стандарте закреплено положение, которое устанавливает мерную длину для стенового профнастила в пределах 2.4-6 метров, при этом кратность составляет 300 мм.

Отметим, что несмотря на широкий диапазон возможной длины, на практике редко встречаются профлисты по 6 метров — это обусловлено сложностями транспортировки. Поэтому если читателю понадобятся 6-метровые листы, то придется обращаться не к продавцу, а непосредственному производителю. Если же профлисты большой длины и будут в наличии у реализаторов, то их стоимость при пересчете на погонный метр будет выше, чем у листов той же марки, но меньшей длины.

Какие профлисты лучше всего использовать для заборов?

Для установки заборов рекомендуется устанавливать универсальные или стеновые профилированные листы — высота волны обеспечивает необходимую жесткость конструкции, а толщина стали обеспечивает надежность. Рассмотрим наиболее распространенные варианты, которые читатель может применить на практике:

• Технические характеристики профнастила С8. Полная ширина составляет 1200 мм, рабочая ширина — 1150 мм. Толщина листа находится в пределах 0.4-0.8 мм, а кратность ребер (ширина) — 62.5 мм. Соответственно, длина листа может быть произвольной
• С21. Профилированные листы с трапециевидным профилем, стандартная длина которых составляет 2, 4 или 6 метров. Общая длина составляет 1051 мм, полезная — 1000 мм. Толщина металла — от 0.4 до 0.7 мм, а ширина гофры составляет 65 мм. Оптимальный вариант для большинства заборов
• НС35. Листы имеют высоту ребер жесткости 35 мм, общую ширину в 1060 мм и полезную в 1000 мм. Наблюдается повышенная толщина изделия — в пределах 0.7-0.9 мм. Ширина одной волны составляет 70 мм

Мы привели наиболее распространенные варианты, читатель же может выбрать и другие, которые соответствуют его требованиям.

Подведем итоги: среди трех марок гофролиста рекомендуется выбирать те, которые имеют достаточную толщину металла для создания надежных заборов. Лучше всего использовать универсальный или стеновой профиль, который предназначен для указанных целей. Конкретный вариант выбора зависит от самого покупателя.

Какой размер профлиста выбрать

Подбор материала для сооружения ограды производится на основании эксплуатационных условий.

Мнение эксперта

Владимир Ульянов

Занимаюсь заборами более 10 лет, отвечаю на вопросы и помогаю людям самостоятельно справиться с задачей по установке.

Задать вопрос эксперту

Отметим, что к покрытию изгороди нет особых требований по герметичности. Для ограждений применяют детали толщиной от 0,5 до 0,7 мм с малой гофрой. Это изделия марок С8, С10, С20.

При подборе материала для ограды, устанавливаемой на территории с высокой ветровой нагрузкой, стоит помнить, что в таких условиях использование изделия марки С8 нецелесообразно.

Несмотря на малую толщину, разумным материалом для изготовления ограждения считают детали марки С20 или С21. Они надежны, прочны и хорошо гасят посторонние звуки.

Полезное 3д ограждения из сетки — монтаж такого забора своими руками, грамотная установка секционных панелей

Как и любые изделия, выпускаемые металлургической промышленностью, продукцию этого типа производят в соответствии с требованиями ГОСТ.

Ширина

Ширина детали определяется маркой. При выборе подходящего материала руководствуются полезной и полной шириной изделия.

Например, для листа С20, часто применяемого для ограждений:

• полезная – 1100 мм;
• полная – 1150 мм.

Полезной шириной называют расстояние между центральными осями крайних профилей. По осям устанавливают крепеж при соединении профилированного материала.

Полной шириной изделия называют габарит, его измеряют от края до края листа.

Длина

Производители, которые выпускают профильные материалы, по умолчанию изготавливают детали длиной 2 м.

Высота ограды составляет 2 м. Вместе с тем, длина может быть другой, это обусловлено тем, что профнастил изготавливают из рулонной стали. Производители нарезают его с кратностью 200 или 300. Т. е., какой высоты будет сооружение, определяет потребитель.

Толщина

Для производства настила используют лист из стали толщиной от 0,5 до 0,7 мм. Кстати, толщина профнастила для забора указывается без учета покрытия.

Какую толщину выберете?

0,50,7

Что учесть при монтаже

Из профнастила выполняют временные и постоянные ограды. Для минимизации расходов на сооружение целесообразно устанавливать пластины с большой шириной. Для надежной ограды рекомендуется использование деталей меньшей ширины. Такая конструкция увеличивает жесткость ограждения.

Для надежной ограды рекомендуется использование деталей меньшей ширины.

Для изготовления ворот допустимо использование прочного листа, но ворота и калитку усиливают металлическим профилем прямоугольного сечения. Размер сечения равен 40*20 мм, а толщина стенки не менее 2 мм. Для упрочнения конструкции устанавливают дополнительные ребра жесткости в виде косынок или перемычек.

Размеры листа профнастила

Профилированные листы разделяют на 3 вида:

1. С — стеновые.
2. НС — универсальные (применяются для сооружения стен и настила покрытий).
3. Н — кровельные.

Все профилированные листы делятся на различные виды. Это зависит от величины волны, используемой маркировки и других параметров. Они могут иметь различные размеры, посмотрите на таблицу ниже:

Длина профлистов является отдельной категорией ГОСТа.

Значения для листов типа Н или НС согласно ГОСТу: мерная длина должна находиться в промежутке от 3 до 12 метров, а кратная длина — не больше 250 мм. Для листов типа НС и С мерная длина должна быть 2.4—12 метров, а кратная длина — не больше 300 мм.

Существует возможность отклонения от норматива и производство профнастила любой длины по взаимному согласию заказчика и производителя.

Значения параметров профлистов типа Н

Длина может иметь произвольные размеры, если этого хочет заказчик или если это зависит от технических требований производства материала изготовителем.

На высоту волны влияет марка листа и она может быть в промежутке от 57 до 114 мм.

Ширина одного листа может быть в промежутке от 600 до 845 мм. Самой большой шириной обладают листы с маркировкой Н60, а самой маленькой – листы Н114.

Настилы из профилированных листов могут иметь толщину в диапазоне 0.6—1.0 мм. Толщина в 1 мм существует только для листов с маркировкой Н114 и шириной 600 или 750 мм. Самой маленькой толщиной обладают листы с маркировкой Н57.

На вес профнастила влияют все параметры, перечисленные выше. Согласно ГОСТу, 1 квадратный метр листов типа Н может иметь вес от 7.5 до 17.2 килограмм. Необходимо знать, как рассчитывается вес профнастила для того, чтобы можно было определить нужное количество материала для определенных целей строительства.

Параметры профлистов типа НС

Согласно ГОСТу 24045—94, установлены значения параметров для профлистов НС35 и НС44:

• Длина может быть произвольной, как и для листов типа Н.
• Для этой марки размеры высоты волны (гофры) принимают значение – 35 и 44 мм.
• Ширина таких профлистов одинакова и равна 1000 мм.
• Толщина может находится в промежутке от 0.6 до 0.8 мм.
• Вес профилированных листов колеблется в промежутке от 6.4 до 9.4 кг, больший вес имеет профнастил НС44.

Значения параметров профлистов типа С

В ГОСТе установлены параметры для четырех основных видов данной марки — С10, С15, С18 и С21:

• Длина, как и в предыдущих случаях, является произвольной величиной.
• Высота волны варьируется в промежутке от 10 до 21 мм.
• Ширина профилированных листов должна находится в пределах 800—1000 мм.
• А толщина изделий установлена в диапазоне 0.4—1.0 мм.
• Вес 1 квадратного метра профнастила колеблется в промежутке 4.4—10.3 кг.

Особенности исчисления размеров профлиста для забора и крыши

Технологичность возведения ограждений стеновых или крышных конструкций в немалой степени зависит от размеров профлиста, ведь имеет значение, сколько придётся уложить элементов для покрытия поверхности: . Другая сторона вопроса — кратность габаритных величин единичного листа длине и ширине кровельного ската, протяжённости и высоте сооружаемого забора. Здесь совместимость размеров сильно влияет на количество обрезков.

Виды листового проката

По способу обработки стали различают горячекатаный металлический лист и прокат холодный — оба эти вида бывают оцинкованными или с полимерным напылением, окраской. Покрытие наносится на обе стороны или одну из них. Для изготовления гофролиста используют способ холодного профилирования мощным прессом. Другая оригинальная разновидность изделия — металлочерепица.

Основное применение гнутых плоскостей находится в строительстве: облицовка стен, ограждение территорий, укладка кровли и устройство перекрытий из заливного бетона по профнастилу. Размеры листа изменяются от высоты волны — по этому признаку различают 3 основных вида изделий:

1. Стеновые — они выделяются меньшими толщиной и изгибом трапеций (от 8 до 21 мм), более низкой несущей способностью. Мелкое гофрирование позволяет получить при изготовлении большую ширину профнастила: под пресс идёт лента 1250 мм, и конечный размер определяется высотой трапеций. Применяются главным образом для обустройства заборов и обшивки стен каркасных металлоконструкций.
2. Кровельные или универсальные листы имеют волны 20―100 мм. Такой сортамент чаще всего используют для укладки на крышу.
3. Несущие профлисты. Размеры листов против стеновых значительно заужены, поскольку трапеции крупнее — от 75 мм и выше 100. Сфера применения — изготовление контейнеров, строительство гаражей, ангаров: везде, где конструкции подвергаются значительным нагрузкам.

Приобретая профнастил, надо обращать внимание на то, что каждый производитель использует своё оборудование, и рисунок профиля в деталях может не совпадать с трапецией другого изготовителя. Поэтому дробить покупаемое количество листов на 2―3 приёма нежелательно

Маркировка изделий

Основные характеристики гофролиста зашифрованы в маркировке изделия. Начинается обозначение с буквы:

• С — стеновой,
• НС — универсальный, или кровельный,
• Н — несущий.

Некоторые изготовители используют в названии знаки МП, МК. Например, размеры профлиста для крыши под маркой МП-20 означают, что высота трапеции 20 мм. Традиционная шифровка того же изделия выглядит как С20. Далее следуют ещё несколько цифр, дающих полную информацию о размерах профлиста для забора: ширина и длина — две последние, а перед ними толщина исходного металла штамповки. Пример обозначения стенового покрытия с высотой гребня 10, основой 0,50 мм и габаритами в плане 1х11 метров: С10−0,50−1000−11000.

Встречается ещё и маркировка по устаревшему стандарту, где указывался материал покрытия. Буквенные обозначения АЦ — алюмо-цинковое напыление, АК — алюмокремниевое и ЭОЦП — электролитическое цинковое покрытие.

Размеры плоскости листа

У профнастила, как и у всякого плоского предмета, основными характеристиками являются длина, ширина и толщина. Дополнительный параметр, учитываемый при выборе — высота выступа или волны профиля. Кровельные и стеновые гофрированные листы изготавливают следующих стандартных размеров:

1. Длина зависит от контуров поверхности, которую необходимо накрыть, а для исходных листов ограничивается возможностями прокатных станов. Сегодня эта величина достигла 14 м и для перекрытий нарезают полосы протяжённостью 6 метров. Дальнейшее наращивание длины экономически нецелесообразно из-за удорожания доставки металла на объект.
2. Ширина определяется из стандарта 1250 мм в зависимости от высоты гофры: если у марки С8 размер 1200, то для С 75 только 800 мм. Различают геометрическую, измеренную рулеткой, и полезную ширину листов, которая учитывает перехлест на одну или две волны. В случае с маркой С8 полезная величина составит 1150 мм.
3. Толщина профнастила кровельного и стенового 0,3―0,5 мм и влияет на прочность покрытия и его цену: чем надёжнее, тем дороже. Для несущих листов берут металл 0,7―1,3. Оптимальным, с точки зрения прочности, тяжести и цены, считают интервал 0,5―0,6 мм.
4. Высота гребня — чем она больше, тем прочнее и жёстче лист, но при равной длине имеет меньшую площадь. Максимальный размер волны зафиксирован 114 мм, а в частном строительстве — 44 мм.

Характеристики некоторых популярных среди населения профлистов приведены в таблице.

Технические характеристики профнастила Grand Line

Теперь подробнее рассмотрим, какие размеры профнастила требуются для монтажа кровли, фасада или ограждения, какие характеристики влияют на срок службы и прочность изделия.

Длина и ширина листов

Длина профлиста – параметр, который зависит только от ваших задач. На собственном производстве Grand Line может изготавливать профнастил длиной от 27 см до 12 м. Благодаря такому широкому диапазону длин вы сможете подобрать оптимальное количество материала без лишних обрезков, а, следовательно, и без лишних трат.

Важно помнить, что размеры профнастила для крыши должны включать выход за пределы стропильной системы, образуя свес. Грамотный расчет кровли учитывает все допуски и нахлесты.
При возведении ограждений и фасадов, укладывать профнастил можно как горизонтально, так и вертикально.. Ширина профилированных листов – параметр, имеющий два значения: общая и полезная ширина

Общая – это ширина листа от края до края. Полезная рассчитывается с учетом нахлестов при монтаже и обычно на несколько сантиметров меньше общей. В основном, чем выше профиль – тем меньше ширина листа

Ширина профилированных листов – параметр, имеющий два значения: общая и полезная ширина. Общая – это ширина листа от края до края. Полезная рассчитывается с учетом нахлестов при монтаже и обычно на несколько сантиметров меньше общей. В основном, чем выше профиль – тем меньше ширина листа.

Толщина листа

Толщина листа – показатель, напрямую влияющий на прочность готового изделия. На рынке можно найти профнастил толщиной от 0,35 мм до 1 мм. Под маркой Grand Line выпускается профнастил из стали, толщиной 0,5 мм. Это оптимальная толщина оцинкованной стали для производства профилированных изделий высокого качества. На толщину листа влияет и его покрытие. Как мы уже говорили, для своих профнастилов Grand Line применяет полимерные покрытия и оцинковку. Толщина полимерного покрытия измеряется в миронах, поэтому визуально лист с полимером не выглядит намного толще оцинкованного профнастила. Размер покрытия влияет на износостойкость и долговечность продукции. Больше информации о покрытиях профнастила здесь.

Высота профиля

Высота профнастила – это расстояние от нижней точки рисунка до верхней. Различную высоту профилей дает особая геометрия или, проще говоря, рисунок. Но высота профиля – это не только внешняя особенность материала, но и его технические параметры. И здесь мы возвращаемся к возможности использования того или иного профнастила для кровли. Высота профиля фигурирует в его названии. Например, у профнастила С8 высота профиля – 8 мм, у профнастила С75 – 75 мм. Исключение составляет профиль С20, высота которого – 16,5 мм.

Таблица стандартных размеров профнастила.

Чтобы более наглядно представлять, каковы же размеры листов профнастила, давайте посмотрим на чертежи.

Размеры профлиста для забора в зависимости от его назначения и сферы применения

Профилированный лист, в зависимости от формы и высоты профиля, разделяется на три основные группы. Это стеновой профнастил, который маркируются буквой С, несущий профлист, обозначаемый буквой Н и универсальный металлический профиль, маркируемый буквами НС.

Высота трапеции стенового профнастила может быть от 8 до 44 мм. Именно от высоты профиля зависит продольная жесткость и несущая способность профилированного листа.

Несущий профнастил отличается от стенового не только высотой трапеции. Ниже для сравнения приведены внешний вид и основные размеры стенового профиля С44 и несущего профнастила Н44.

Несущий профнастил имеет профиль, усиленный дополнительными ребрами жесткости. Это значительно увеличивает его несущую способность по сравнению со стеновыми профилями с такой же высотой гофры.

Но, в отличие от кровельных покрытий, конструкции ограждений не подвержены воздействию постоянных статических нагрузок. В связи с этим для строительства заборов чаще всего используется именно стеновой профнастил.

Исключение составляют территории с большими ветровыми нагрузками или частыми штормами. В этом случае для большей надежности могут использовать и несущий профлист.
