Как настроить скорость вращения кулеров компьютера

Существуют сотни приложений, которые позволяют настраивать скорость вращения кулеров компьютера. При этом некоторые программы разрешают регулировать только обороты вентиляторов только определенных компонентов.

Из наиболее удобных и простых программ для настройки скорости вращения кулеров компьютера можно выделить SpeedFan. Приложение бесплатное, и его можно загрузить с сайта разработчиков или из других проверенных источников в интернете. После загрузки программы ее потребуется установить, а далее запустить. При первом запуске программы SpeedFan может появиться информационное сообщение, которое потребуется закрыть.

Проверка скорости вращения кулеров

Далее запустится непосредственно сама программа SpeedFan, в которой имеется несколько опций. Рассмотрим те из них, которые расположены на первой вкладке «Readings»:

Minimize. Нажав на данную кнопку, приложение свернется в панель уведомлений;
Configure. Открывает подробные настройки приложения;
CPU Usage. Показывает загрузку ядер центрального процессора. Количество прямоугольников, заполняемых зеленым индикатором, зависит от числа ядер CPU. Рядом с прямоугольниками указано, насколько в данный момент задействован процессор в процентах;
Automatic Fan Speed. Установив галочку в данной опции, включится автоматическая настройка скорости вращения кулеров компьютера. Особой практической пользы от нее нет, поскольку работает она ничуть не лучше, чем когда BIOS автоматически регулирует интенсивность вращения кулеров.

Далее следует блок из показателей скорости вращения кулеров (измеряется в RPM – количество оборотов за минуту) и температуры компонентов компьютера. Разберемся с тем, что обозначает каждый из показателей:

SysFan – скорость вращения кулера, подключенного к разъему SysFan на материнской плате. Чаще всего туда подключается кулер от центрального процессора;
CPU0 Fan, CPU1 Fan – скорость вращения кулеров, воткнутых в разъемы CPU_Fan и CPU1_Fan на материнской плате, соответственно;
Aux1 Fan, Aux0 Fan – скорость вращения кулеров, подключенных к разъемам AUX0_Fan и AUX1_Fan;
PWR Fan – скорость вращения кулера блока питания или скорость вращения кулера, который подключен к разъему PWR_Fan на материнской плате;
Fan1 – Fan3 – различные кулеры, например, корпусные, подключенные в соответствующие разъемы материнской платы.

Стоит отметить, что все указанные выше обозначения являются условными, и они могут варьироваться. Не каждая материнская плата отдает информацию о том, какое наименование имеется у того или иного разъема для подключения кулера на ней. Например, на некоторых материнских платах в SpeedFan можно увидеть картину как на изображении ниже, то есть все кулеры будут подключены к разъемам Fan1 – Fan5, без точного определения предназначения каждого из них.

Также важно отметить, что программа SpeedFan позволяет управлять только кулерами, которые подключены к материнской плате. Дело в том, что 3-pin разъем от вентилятора можно запитать от материнской платы или от блока питания напрямую

Если он запитан от блока питания, то регулировать его скорость вращения не получится. Рекомендуется подключать все кулеры к материнской плате.

Справа от обозначений скорости вращения кулеров расположен блок с информацией о температуре компонентов компьютера. Стоит отметить, что SpeedFan является не самым точным диагностическим инструментом в данном плане, и определяет температуру он не всегда точно. Если возникают сомнения по одному или нескольким показателям, рекомендуется загрузить более профессиональное в плане мониторинга температуры ПО, например, AIDA64 или HWMonitor.

Настройка скорости вращения кулеров

Как можно понять, в верхнем окне программы SpeedFan расположены блоки с информационными сведениями о работе кулеров. Ниже находятся сами инструменты регулировки интенсивности вращения вентиляторов в компьютере. Они могут быть обозначены Pwm1 – Pwm3 или, например, Speed01 – Speed06. Разницы особой нет, поскольку определить по таким названиям, за работу какого из кулера отвечает та или иная регулировка невозможно.

Чтобы снизить или увеличить скорость вращения кулера, нужно нажимать соответствующие кнопки вверх и вниз в графах с интенсивностью вращения вентиляторов. При нажатии следует наблюдать за реакцией кулеров в диагностической информации выше. Таким образом удастся определить, за какой из вентилятор отвечает та или иная настройка.

Важно: Снижая скорость вращения вентиляторов для уменьшения уровня шума при работе компьютера, не забывайте контролировать температуру компонентов системного блока, чтобы избежать перегрева

Технические характеристики

Регулятором скорости вентилятора называют небольшой прибор, способный снижать или увеличивать обороты вращения рабочего вала. Контроллеры подключаются к вентиляторам по определённой схеме и управляются при помощи ручного метода либо автоматики. Автоматические модели тесно взаимосвязаны с другими устройствами вентиляционной установки, например, с датчиками, определяющими температуру, давление, движение, а также с фотодатчиками и приборами, определяющими влажность. Данные с этих приборов передаются на контроллер, который на их основании выбирает подходящий скоростной режим.

Механические модели управляются вручную. Регулирование скорости вращения осуществляется при помощи колёсика, установленного на корпусе прибора. Нередко контроллеры монтируются в стену по принципу выключателя, что делает их использование удобным, и позволяют в любой момент плавно изменить количество оборотов. Приборы выпускаются в большом диапазоне мощности и способны работать от напряжения как 220, так и 380 В.

Правила подключения контроллера

Чтобы подключить регулятор оборотов вентилятора, можно воспользоваться услугами специалистов или попытаться справиться своими силами. Принципиальных особенностей в подключении нет – вполне реально справиться с такой задачей своими силами.

Все добросовестные производители обязательно прилагают инструкцию по использованию и монтажу своей продукции

В зависимости от конструкционных особенностей и типа обслуживаемого оборудования контролеры могут устанавливаться:

на стену, как накладная розетка;
внутрь стены;
внутрь корпуса оборудования;
в специальный шкаф, управляющий умными устройствами дома. Это, как правило, клеммная колодка;
подсоединяться к компьютеру.

Чтобы собственноручно подключить регулятор, предстоит сначала внимательно ознакомиться с инструкцией, предлагаемой производителем. Такой документ обычно идет в комплекте с прибором и содержит полезные рекомендации как по подключению, так по использованию и обслуживанию.

Настенные и внутристенные модели предстоит крепить шурупами и дюбелями к стене. Комплектующие чаще всего поставляются производителем вместе с основным прибором. Также в инструкции к регулятору можно увидеть схему его подключения. Это значительно облегчит дальнейшие работы по правильной его установке.

Схемы по подключению регуляторов у различных производителей могут отличаться. Поэтому следует внимательно изучить рекомендации перед монтажом

Регулятор скорости подсоединяется к кабелю, питающему вентилятор, согласно схеме производителя. Основная цель – разрезать провод фазы, ноля и земли и подсоединить провода к входному и выходному клеммникам, соблюдая рекомендации. В случае, когда вентилятор имеет свой отдельный выключатель, его предстоит заменить на регулятор, демонтировав первый по ненадобности.

Не стоит забывать, что сечение у питающего и соединительного кабелей должно соответствовать максимальному току напряжения подключаемого прибора.

Важно отыскать на подключаемом приборе входные и выходные отверстия для подведения питающего кабеля соответствующего сечения. В этом поможет схема, прилагаемая производителем

Если предстоит подключать контроллер к ПК, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники

В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали – процессор, материнская плата, графическая карта и прочие

Если предстоит подключать контроллер к ПК, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники. В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали – процессор, материнская плата, графическая карта и прочие.

Модель выбранного реобаса также имеет инструкцию и рекомендации по подключению от изготовителя

Важно придерживаться схем, приведенных на ее страницах при самостоятельной установке прибора

Если есть потребность подключать более 1-го вентилятора, то можно купить многоканальный реобас

Бывают встроенные в корпус регуляторы и устройства, которые покупаются отдельно. Чтобы их подключить правильно, следует придерживаться инструкций.

Например, встроенный контроллер имеет кнопки включения/выключения снаружи системного блока. Провода, идущие от регулятора, соединяются с проводами кулера. В зависимости от модели реобас может контролировать обороты 2, 4 и более вентиляторов параллельно.

Для вентиляторов компьютера и других, используемых в домашних условиях, можно собственноручно изготовить регулятор

Отдельный регулятор для кулера устанавливается в 3,5 или 5,25-дюймовые отсек. Его провода также подключаются к кулерам, а дополнительные датчики, если они идут в комплекте, присоединяются к соответствующим компонентам системного блока, за состоянием которого им предстоит следить.

Целесообразность использования устройства

Когда вентилятор постоянно работает на максимальных оборотах, ресурс прибора быстро исчерпывается. Мощность аппарата снижается и он выходит из строя. Большинство деталей не выдерживают такой нагрузки, изнашиваются, ломаются. Установка контроллера скорости увеличивает срок службы вентилятора.

Кроме сбережения рабочего ресурса, регулятор выполняет и другую важную функцию — снижает шум от работающей вентиляционной системы.

В офисных помещениях с большим скоплением оргтехники уровень шума достигает, а иногда и превышает, допустимые показатели шума. Это обусловлено работающими на полных мощностях вентиляторами. Сосредоточиться и нормально работать в таких условиях сложно

Еще один веский довод для монтажа регулятора — экономия электроэнергии. Результатом снижения количества оборотов лопастей, изменения общей мощности прибора становится уменьшение расхода энергии.

Изменить скорость вращения кулера на ЦП и корпусе через BIOS

Это самый оптимальный вариант, так как ни одна сторонняя программа мне не помогла, чтобы изменить скорость вращения кулера на центральном процессоре и корпусе. При включении компьютера или ноутбука, сразу нажимайте кнопку на клавиатуре DEL или F2, чтобы войти в параметры BIOS. Так как производители материнских плат имеют разный BIOS или UEFI я буду показывать пример на Asrcok, но вы можете загуглить в картинках свою модель. В большинстве случаях вам нужно найти слово FAN или Speed. В моем случае имеем:

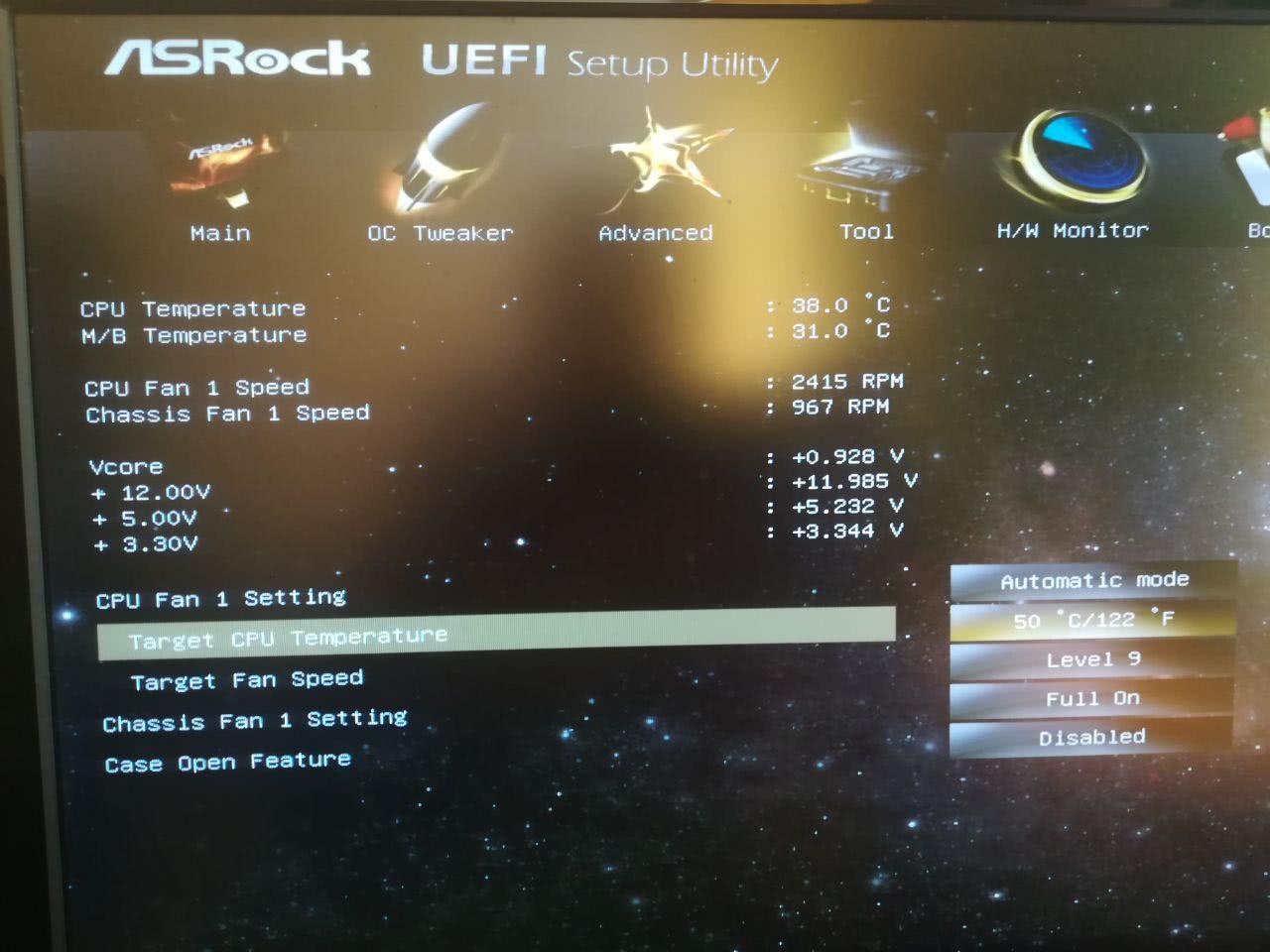

CPU Fan 1 Setting установить значение напротив Automatic mode. Далее появится Target CPU Temperature и Target Fan Speed.
Target CPU Temperature мы установим 50℃, а в Target Fan Speed установим Level 9. Получится, что при температуре выше 50℃, кулер начнется крутиться быстрее с уровнем 9. Уровень 9 это максимальный уровень вращения вентилятора. Вы можете задать свои температуры и уровень вращения.
Параметр Chsssis Fan 1 Setting отвечает за вентиляторы, которые присоединены через материнскую плату в 4 пиновый разьем. Это могут быть вентиляторы, которые находятся на корпусе. Но если корпусные вентиляторы подсоединены напрямую через блок питания, то этот параметр работать не будет.

3-pin и 4-pin

3-pin — Провод отвечающий за сигнал передаёт скорость вращения кулера при нормальном напряжении 4 или 12 вольт. Одним словом, скорость кулера контролируется увеличением или уменьшением напряжения по силовому кабелю. Если вы подключили дополнительный кулер и он сильно шумит, то скорее всего вы его подключили к 12 вольт.

4-pin — Четвертый провод имеет регулятор оборотов, использует отправку сигналов на вентилятор у которого имеется чип. Чип и контролирует скорость вращения кулера.

Разгоняем кулер на видеокарте

Каждая современная видеокарта оснащается эффективной системой охлаждения. Она в автоматическом режиме регулирует вращение вентилятора в зависимости от степени нагрузки. Однако в некоторых ситуациях требуется ручная регулировка. Например, если вы хотите разогнать видеоплату, то нужно увеличить скорость вентилятора до максимальных значений. Так вы сможете уберечь ее от чрезмерного перегрева и, соответственно, повреждения или вовсе выхода из строя.

Чтобы настроить вентилятор, нам понадобится специальное программное обеспечение:

RivaTuner для графических адаптеров nVidia.
Catalyst Control Center для видеокарт ATI/AMD Radeon.
MSIAfterburner – универсальное ПО для всех типов устройств и производителей.

Catalyst Control Center

Если на вашем ноутбуке или компьютере установлена видеоплата ATI Radeon, то для увеличения скорости вращения кулера нам понадобится Catalyst Control Center. Данная утилита обычно находится на диске с драйверами для графического адаптера и устанавливается автоматически вместе с ними. Если у вас ее нет, зайдите на оф. сайт производителя, найдите и скачайте ее оттуда. Для максимальной эффективности и комфорта рекомендуется скачивать последнюю версию ПО.

То есть, чтобы начать использование приложения необходимо:

Установить на компьютер, после чего перезагрузить его;
После того, как ОС будет загружена, клацаем правой мышкой на пустом участке рабочего стола;
Откроется меню, в котором выбираем «Catalyst Control Center»;
В новом окне отмечаем пункт «Дополнительно» и жмем кнопку «Далее».

Отобразится еще одно окно, в котором необходимо:

Нажать левой мышкой по стрелке, расположенной в верхнем левом углу программы, и отметить пункт ATI Overdrive;
В открывшемся окне находим изображения замка и снова нажимаем левой мышкой по нему.

Таким образом, вы разблокируете возможность работы с данным пунктом. Далее нужно поставить галочку напротив «Разрешить ручное управление вентилятором» или если у вас английская версия «Enable Manual Fan Control» и нажать «Применить» или «Apply». Теперь вы легко сможете увеличить скорость вращения кулера на видеокарте путем перемещения специального ползунка.

RivaTuner

Данная программа предназначена для регулировки скорости вращения кулера на видеокартах Nvidia. Кроме того в ней можно узнать текущую скорость. Чтобы настроить систему охлаждения на ноутбуке с ее помощью нужно сделать следующее:

Не удалось устранить проблему?Обратитесь за помощью к специалисту!

Решите мою проблему

Скачать приложение с интернета.
Установить на ноутбук и запустить.
В основном меню находим название установленной видеокарты и нажимаем на стрелочку около нее.
Далее нужно выбрать «Низкоуровневые системные настройки/Кулер».
После чего вы увидите пункт «Включить низкоуровневое управление кулером». Отметьте его.

Теперь при помощи стандартного ползунка вы можете самостоятельно изменить скорость вращении вентилятора на вашем графическом адаптере. После чего нажмите кнопку «Применить» для того, чтобы сохранить изменения.

MSIAfterburner

Утилита предназначена для мониторинга показаний тех или иных систем компьютера. С ее помощью вы можете повысить скорость кулера при достижении определенных температур. Данная программа поддерживает видеоадаптеры NVIDIA и ATI, и отлично работает с ОС Windows самых разных версий. Итак, разберем процесс работы с утилитой более подробно:

Скачиваем ее с официального сайта;
Открываем архив, выбрираем файл «MSIAfterburnerSetup» и установливаем программу;
Открываем приложение и заходим в пункт меню «Settings». Язык интерфейса по умолчанию английский. Чтобы изменить его необходимо в том же окне найти пункт «Interface» и в графе «Language» выбрать русский;
Далее находим установленную видеокарту и открываем вкладку «Кулер».

Теперь вы можете самостоятельно регулировать вращение вентилятора и задавать любые значения в несколько кликов.

Как видите, управлять скоростью вращения вентилятора достаточно просто и эта процедура не требует специальных знаний. Достаточно следовать нашей инструкции и тогда все у вас получится.

инструкция

youtu.be/Mb4MQU983vs

Если не получилось самостоятельно устранить возникшие неполадки, то скорее всего, проблема кроется на более техническом уровне. Это может быть: поломка материнской платы, блока питания,

жесткого диска, видеокарты, оперативной памяти и т.д.

Важно вовремя диагностировать и устранить поломку, чтобы предотвратить выход из строя других комплектующих. В этом вам поможет наш специалист

В этом вам поможет наш специалист.

Как уменьшить или увеличить скорость вентилятора вытяжки

В вытяжных системах увеличение или снижение скорости вращения вентилятора позволяет изменять интенсивность потока, влияющую на воздухообмен в целом. Для управления им используется один из уже рассмотренных способов (путем изменения напряжения или частоты тока).

На практике применяется первый из приемов, так как частотный регулятор в данном случае будет стоить дороже самого вентилятора

Особенность этого способа заключается в его простоте и дешевизне, что очень важно для бытовых систем и устройств, применяемых в помещениях общественного пользования

Регулятор вытяжки

Увеличить или уменьшить скорость вытяжки удается простым механическим способом. Для этого в некоторых образцах модулей управления предусматривается небольшое колесико, посредством которого ступенчато или плавно меняются обороты двигателя.

Способы управления системой охлаждения

Если современные ПК имеют три вентилятора (один на процессор, второй на видео карту и третий на встроенный накопитель), то переносные компьютеры чаще всего имеют один вентилятор. При увеличении силы вентилятора в ноутбуке можно увеличить работу либо одного охлаждающего устройства, либо двух.

Существует два способа регулировать мощность работы охлаждающего устройства:

использовать BIOS;
или установить дополнительное ПО.

Но какой бы способ увеличения скорости охлаждающего устройства вы бы ни выбрали, нужно сначала переносной ноутбук привести в порядок. Для этого нужно ноутбук, очистить лопасти вентилятора и все элементы материнской платы, чтобы не было пыли. Так как она ухудшает теплоотдачу, что приводит к увеличению температуры системы. Это можно сделать самостоятельно или обратиться за помощью в специализированные сервисы.

Советуют такую процедуру делать один раз в 6 месяцев.

Изменение настроек через BIOS и UEFI

Чтобы настроить параметры в БИОСе, нужно загрузиться в этот интерфейс. Перезагрузите компьютер и после его включения нажмите одну из кнопок — F2, F8, F10, Escape или Delete. Какую именно, зависит от модели системной платы и версии BIOS.

Это также можно сделать через UEFI. На новых материнских платах уже установлена эта графическая оболочка. Фактически, это тот же БИОС, но в красивой «обертке». Здесь нужно найти раздел Fan Temperature или Fan Control.

Чтобы изменить текущее значение, выделите этот пункт с помощью стрелок на клавиатуре, нажмите Enter и укажите подходящий параметр. Рекомендую начинать с 80%, а потом постепенно понижать, если кулер продолжает сильно шуметь.

Для сохранения настроек нужно нажать F10. Изменения вступят в силу при следующей загрузке Windows.

На что обращать внимание при выборе кулера

Воздушный поток. Если вкратце, то данная характеристика отражает, насколько большой объём воздуха способен перегонять через себя вентилятор. Измеряется данный показатель в cfm — кубический фут в минуту. Чем больше значение cfm, тем лучше будет охлаждение, ведь тёплый воздух будет рассеиваться быстрее. И да, чем больше размер вентилятора, тем больше будет значение cfm, что нам на руку. Именно по этой причине не стоит брать кулер с маленьким диаметром вентилятора — он будет очень шумным, а пользы от него будет не так уж и много даже при большом значении оборотов в минуту.

Тип подшипника. Существует всего четыре типа подшипников — подшипник скольжения, шарикоподшипник, гидродинамический подшипник, а также подшипник с магнитным центрированием. Все они различаются по параметрам прочности и уровня издаваемого шума, но в кулерных вентиляторах распространены именно подшипники скольжения, шарикоподшипники и гидродинамические. Первый выделяется крайне низким уровнем шума и низкой долговечностью, в то время как второй может прожить очень долго, но шум при этом будет куда ощутимей. Ну а гидродинамический является наиболее лучшим в плане долговечности и уровня шума.

Уровень шума. Измеряется в децибелах, и чем выше значение, тем громче будет ваш кулер. Тихим считается значение до 25 Дб, в то время как 30 Дб и выше вы уже сможете услышать без особых усилий.

Скорость вращения вентилятора. По идее, чем больше количество оборотов в минуту, тем лучше охлаждение. Однако не стоит смотреть только на этот параметр, ведь как уже говорилось выше, он имеет значение лишь при рассмотрении вместе с объёмом воздушного потока. Ну и, конечно, чем больше оборотов совершает вертушка, тем больше будет шума.

Радиатор. Радиаторы бывают разных видов, но все они объединены общим фактом — все они состоят из большого количество пластин. Чем больше данных пластин и чем они тоньше, тем лучше. Но и не стоит уходить в крайности и брать вариант с аномально тонкими пластинами. Радиаторы могут быть выполнены как из алюминия, так и из меди. Для требовательных задач, при которых ваш ЦП будет сильно греться, например, для игр лучше брать именно медный вариант, в то время как алюминий является более дешёвым и подходящим для офисных ПК вариантом. Отдельно стоит отметить, что из-за того, что в последние годы пользователи стали делать свои ПК как можно более красивыми и со стеклянными боковыми крышками, кулеры часто могут иметь особый дизайнерский внешний вид. Не стоит этого бояться. Хоть в подобных случаях производители порой видоизменяют «структуру» кулера и радиатора в частности, на работоспособности и степени охлаждения это если и сказывается, то очень незначительно.

Тепловые трубки

Тепловые трубки являются одним из важнейших параметров, на которые вы должны обращать внимание. И хоть на первый взгляд может показаться, что данные трубки представляют собой простые куски меди, на самом деле всё куда сложнее

Внутри каждой такой трубки находится легкокипящая жидкость. Но какой в этом смысл? Цель медных трубок заключается в максимально быстрой передаче тепла от источника тепла в противоположную сторону.

И дабы осуществлять данный процесс максимально быстро и качественно, внутрь тепловых трубок и помещена легкокипящая жидкость. При закипании она превращается в пар, тем самым быстро перегоняя тепло подальше от процессора. На другом конце данный пар снова превращается в жидкость, которая движется обратно, и так по кругу. Так что если вы берёте кулер для сборки игрового ПК, вы должны искать вариант минимум с четырьмя трубками, и чем больше их будет, тем лучше для вашего процессора.

Основание кулера. Последним по списку, но далеко не по значимости является основание кулера

Оно является действительно важной вещью, так как именно от него зависит то, как хорошо процессор будет «отдавать своё тепло». Основание соприкасается с крышкой процессора, на которой располагается термопаста, и именно поэтому оно должно быть максимально ровным и отполированным, без узоров, трещин и царапин

Изготовлено основание может быть как из алюминия, так и из меди. Как и в случае с радиатором, лучшим вариантом является медь. Также стоит отметить, что некоторые производители выносят на данные основания тепловые трубки. С одной стороны, это хорошо, ведь тепло от процессора будет передаваться напрямую к этим трубкам, но с другой стороны, из-за такого решения площадь основания может быть не ровной, а с прорехами, что не есть хорошо

Но не стоит этого бояться — при покупке просто обращайте внимание на размер этих самых прорех, и чем они будут меньше, тем лучше

И кстати, при покупке кулера всегда смотрите на то, к каким именно процессорам он подходит, ведь кулеры не являются универсальной вещью.

Способы решения проблемы

Сегодня, все материнские платы, чипсет, видеоадаптер и центральный процессор, в обязательном порядке оснащены температурными датчиками, благодаря которым можно контролировать температуру этих элементов с помощью аппаратных средств ПК или программного обеспечения. Снизив обороты кулеров, не допуская перегрева процессора и системы в целом, можно эффективно бороться с шумом создаваемым вентиляторами.

Есть и еще несколько способов: заменить вентиляторы на более тихие, или модернизировать всю систему охлаждения ПК, установив существующей элементы Пельтье. Можно приобрести дорогостоящее охлаждение на жидком азоте, вложив в это предприятие довольно крупную сумму кровно заработанных. Далее, речь пойдет о наиболее простом и дешевом способе – управления скоростью кулера процессора и других элементов вашего ПК.

Чтобы управлять вентиляторами вашего ПК существует несколько вариантов:

Использовать специальное ПО.
Регулировать обороты вентиляторов из BIOS.
Применить устройство, под непонятным названием «Реобас».
Понизить напряжение питания кулеров искусственным путем.
